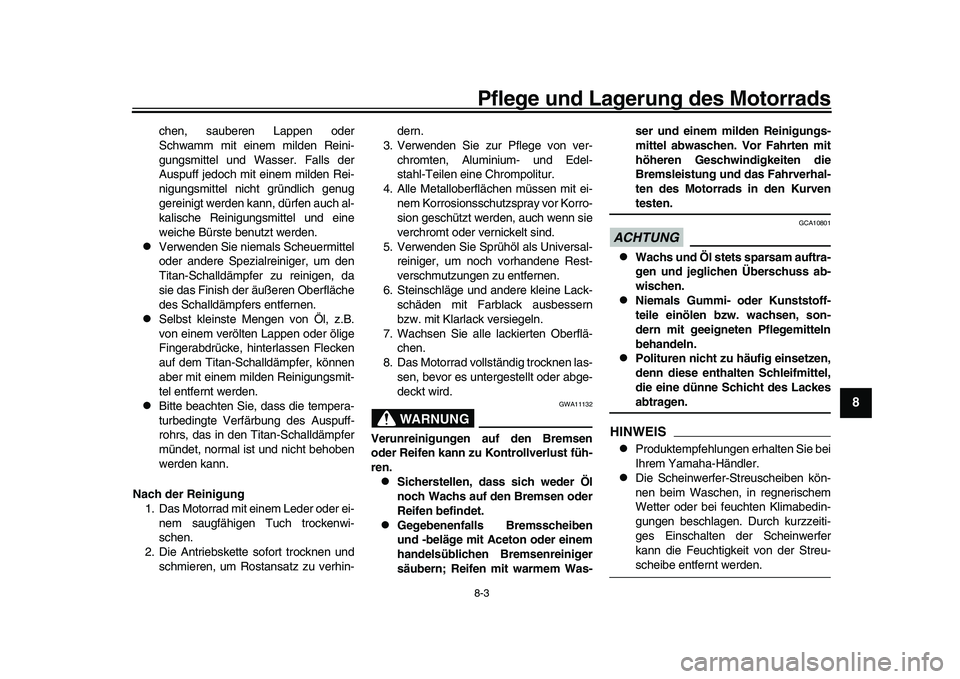

Pflege und Lagerung des Motorrads8-3
1
2
3
4
5
6
789
10
11
12
chen, sauberen Lappen oder
Schwamm mit einem milden Reini-
gungsmittel und Wasser. Falls der
Auspuff jedoch mit einem milden Rei-
nigungsmittel nicht gründlich genug
gereinigt werden kann, dürfen auch al-
kalische Reinigungsmittel und eine
weiche Bürste benutzt werden.

Verwenden Sie niemals Scheuermittel
oder andere Spezialreiniger, um den
Titan-Schalldämpfer zu reinigen, da
sie das Finish der äußeren Oberfläche
des Schalldämpfers entfernen.

Selbst kleinste Mengen von Öl, z.B.
von einem verölten Lappen oder ölige
Fingerabdrücke, hinterlassen Flecken
auf dem Titan-Schal ldämpfer, können
aber mit einem milden Reinigungsmit-
tel entfernt werden.

Bitte beachten Sie, dass die tempera-
turbedingte Verfärbung des Auspuff-
rohrs, das in den Titan-Schalldämpfer
mündet, normal ist und nicht behoben
werden kann.
Nach der Reinigung 1. Das Motorrad mit einem Leder oder ei- nem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und schmieren, um Rostansatz zu verhin- dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edel-
stahl-Teilen eine Chrompolitur.
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschut zspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal- reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä- chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG
GWA11132
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.

Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit warmem Was- ser und einem milden Reinigungs-
mittel abwaschen. Vor Fahrten mit
höheren Geschwindigkeiten die
Bremsleistung und das Fahrverhal-
ten des Motorrads in den Kurven
testen.
ACHTUNG
GCA10801

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackesabtragen.
HINWEIS
Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.

Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-scheibe entfernt werden.




Pflege und Lagerung des Motorrads
8-4
1
2
3
4
5
6
78
9
10
11
12
GAU26183
AbstellenKurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen. Achten Sie darauf, dass der
Motor und die Auspuffanlage kühl sind, be-
vor Sie das Motorrad abdecken.ACHTUNG
GCA10811

Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden: 1. Folgen Sie allen Anweisungen im Ab- schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und fü- gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe, etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet
sind.
[GWA10952]
e. Die Zündkerzenstecker von den Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel- und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 7-33.
HINWEISNotwendige Reparaturen vor der Stilllegung




Pflege und Lagerung des Motorrads8-5
1
2
3
4
5
6
789
10
11
12

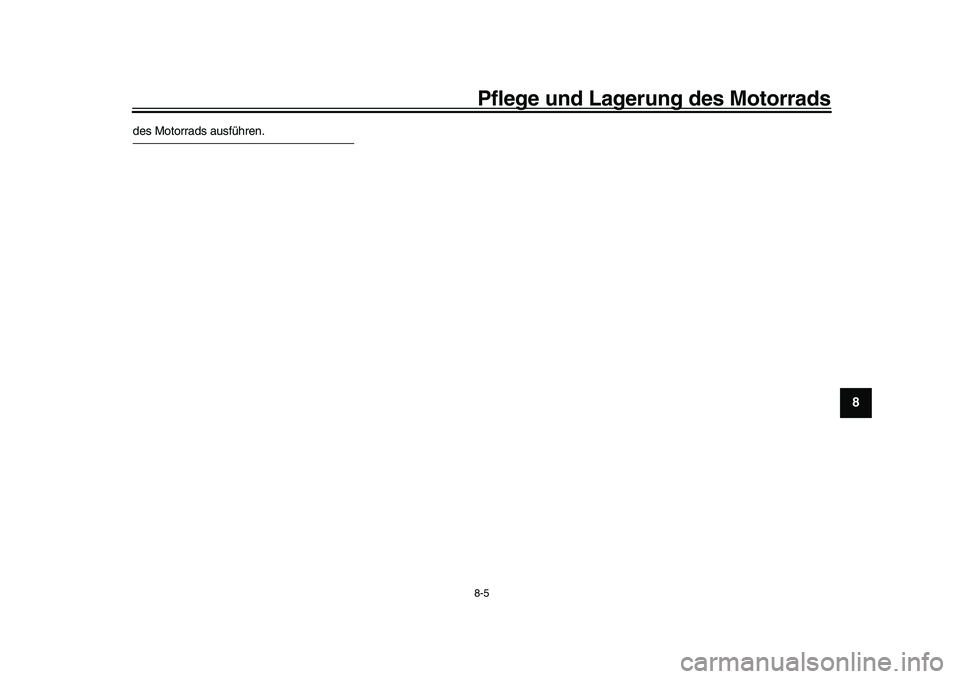

des Motorrads ausführen.




9-1
1
2
3
4
5
6
7
89
10
11
12
Technische Daten
GAU70621
Abmessungen:Gesamtlänge: 2055 mm (80.9 in)
Gesamtbreite: 690 mm (27.2 in)
Gesamthöhe: 1150 mm (45.3 in)
Sitzhöhe:
855 mm (33.7 in) (YZF-R1)
860 mm (33.9 in) (YZF-R1M)
Radstand:
1405 mm (55.3 in)
Bodenfreiheit: 130 mm (5.12 in)
Mindest-Wendekreis: 3.3 m (10.83 ft)Gewicht:Gewicht (fahrfertig):200 kg (441 lb) (YZF-R1)
201 kg (443 lb) (YZF-R1M)Motor:Verbrennungstakt:
4-Takt
Kühlsystem:
Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung: In Reihe
Anzahl der Zylinder:
4-Zylinder
Hubraum: 998 cm
3
Bohrung × Hub:
79.0 × 50.9 mm (3.11 × 2.00 in)
Verdichtungsverhältnis:
13.0 : 1
Startsystem: Elektrostarter
Schmiersystem: NasssumpfschmierungMotoröl:Empfohlene Marke:YAMALUBE
Sorte (Viskosität): Vollsynthetisch
SAE-Viskositätsklassen:
10W-40, 15W-50
Empfohlene Motorölqualität: API-Service SG oder höher, JASO-Stan-
dard MA
Motoröl-Füllmenge:
Ölwechsel: 3.90 L (4.12 US qt, 3.43 Imp.qt)
Mit Ölfilterausbau:
4.10 L (4.33 US qt, 3.61 Imp.qt)Füllmenge:Kühlflüssigkeits-Ausglei chsbehälters (bis zur
Maximalstand-Markierung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle): 2.25 L (2.38 US qt, 1.98 Imp.qt)Luftfilter:Luftfiltereinsatz:Ölbeschichteter Papiereinsatz
Kraftstoff:Empfohlener Kraftstoff:
Bleifreies Superbenzin (Gasohol [E10] zu-
lässig)
Tankvolumen (Gesamtinhalt):
17 L (4.5 US gal, 3.7 Imp.gal)
Davon Reserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung: 2CR4Zündkerze(n):Hersteller/Modell:NGK/LMAR9E-J
Zündkerzen-Elektrodenabstand: 0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:Nass, MehrscheibenAntriebsstrang:Primäruntersetzungsverhältnis:
1.634 (67/41)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis: 2.563 (41/16)
Getriebeart:
Klauengeschaltetes 6-Gang-Getriebe
Getriebeabstufung: 1. Gang:
2.600 (39/15)
2. Gang: 2.176 (37/17)




Technische Daten
9-2
1
2
3
4
5
6
7
8910
11
12

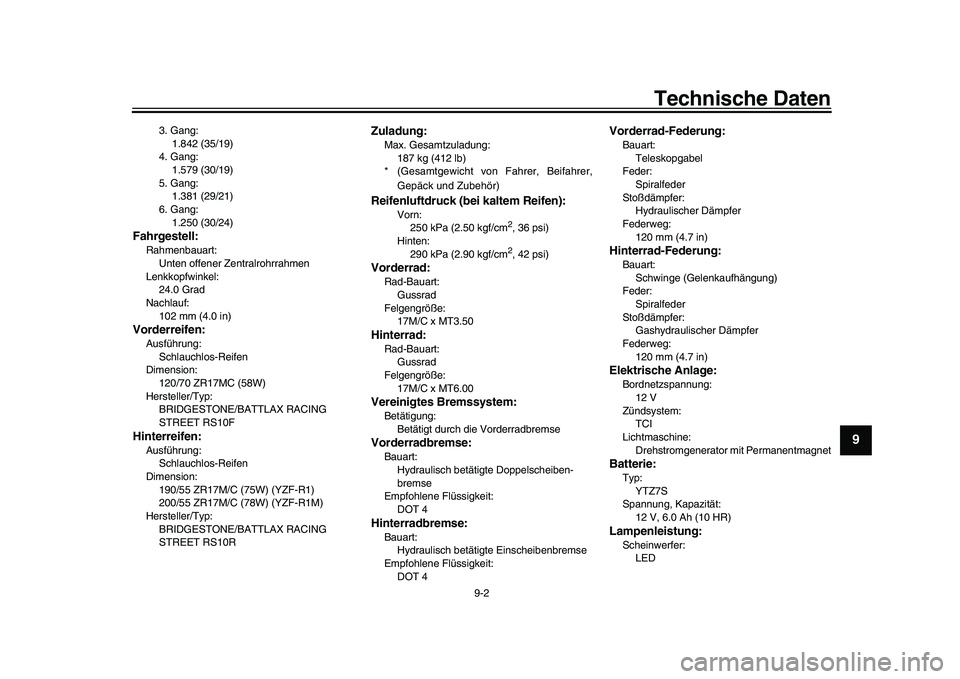

3. Gang:1.842 (35/19)
4. Gang:
1.579 (30/19)
5. Gang: 1.381 (29/21)
6. Gang: 1.250 (30/24)
Fahrgestell:Rahmenbauart: Unten offener Zentralrohrrahmen
Lenkkopfwinkel: 24.0 Grad
Nachlauf:
102 mm (4.0 in)Vorderreifen:Ausführung:Schlauchlos-Reifen
Dimension:
120/70 ZR17MC (58W)
Hersteller/Typ: BRIDGESTONE/BATTLAX RACING
STREET RS10FHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W) (YZF-R1M)
Hersteller/Typ:
BRIDGESTONE/BATTLAX RACING
STREET RS10R
Zuladung:Max. Gesamtzuladung:187 kg (412 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):
Vorn:250 kPa (2.50 kgf/cm
2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Vorderrad:Rad-Bauart: Gussrad
Felgengröße: 17M/C x MT3.50Hinterrad:Rad-Bauart:Gussrad
Felgengröße: 17M/C x MT6.00Vereinigtes Bremssystem:Betätigung:Betätigt durch die VorderradbremseVorderradbremse:Bauart:
Hydraulisch betätigte Doppelscheiben-
bremse
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:Bauart:Teleskopgabel
Feder: Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg:
120 mm (4.7 in)Hinterrad-Federung:Bauart:Schwinge (Gelenkaufhängung)
Feder:
Spiralfeder
Stoßdämpfer: Gashydraulischer Dämpfer
Federweg: 120 mm (4.7 in)Elektrische Anlage:Bordnetzspannung:12 V
Zündsystem: TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:YTZ7S
Spannung, Kapazität:
12 V, 6.0 Ah (10 HR)Lampenleistung:Scheinwerfer:LED




Technische Daten
9-3
1
2
3
4
5
6
7
89
10
11
12

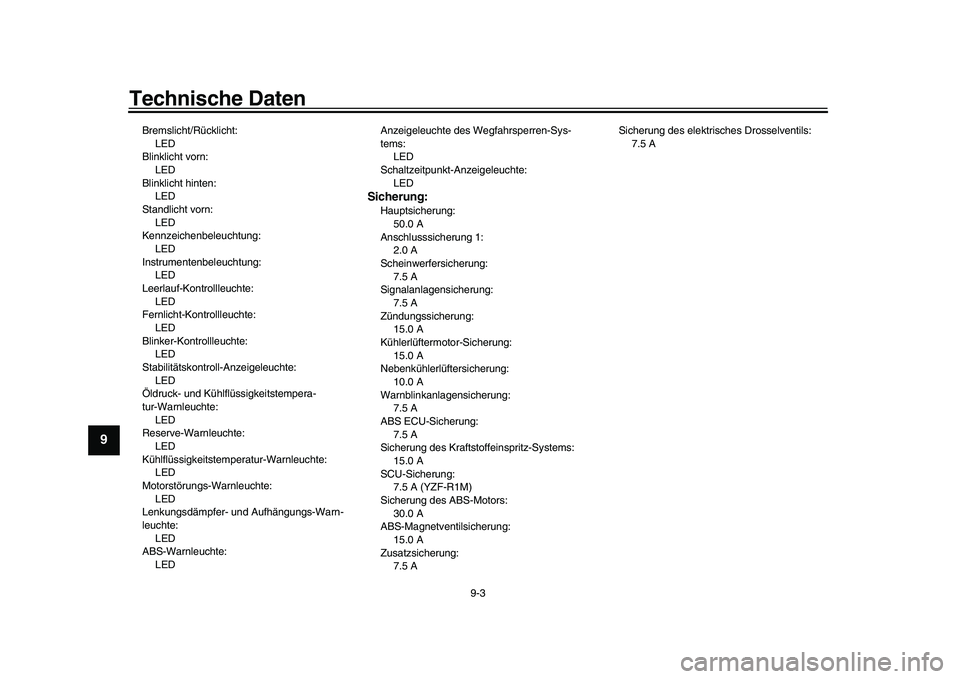

Bremslicht/Rücklicht: LED
Blinklicht vorn:
LED
Blinklicht hinten: LED
Standlicht vorn: LED
Kennzeichenbeleuchtung:
LED
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte: LED
Stabilitätskontroll -Anzeigeleuchte:
LED
Öldruck- und Kühlfl üssigkeitstempera-
tur-Warnleuchte: LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstem peratur-Warnleuchte:
LED
Motorstörungs-Warnleuchte: LED
Lenkungsdämpfer- und Aufhängungs-Warn-
leuchte:
LED
ABS-Warnleuchte:
LED Anzeigeleuchte des Wegfahrsperren-Sys-
tems:
LED
Schaltzeitpunkt-Anzeigeleuchte: LED
Sicherung:Hauptsicherung:50.0 A
Anschlusssicherung 1: 2.0 A
Scheinwerfersicherung:
7.5 A
Signalanlagensicherung: 7.5 A
Zündungssicherung: 15.0 A
Kühlerlüftermotor-Sicherung:
15.0 A
Nebenkühlerlüftersicherung: 10.0 A
Warnblinkanlagensicherung: 7.5 A
ABS ECU-Sicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Systems: 15.0 A
SCU-Sicherung: 7.5 A (YZF-R1M)
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung: 15.0 A
Zusatzsicherung: 7.5 A Sicherung des elektrisc
hes Drosselventils:
7.5 A




10-1
1
2
3
4
5
6
7
8
91011
12

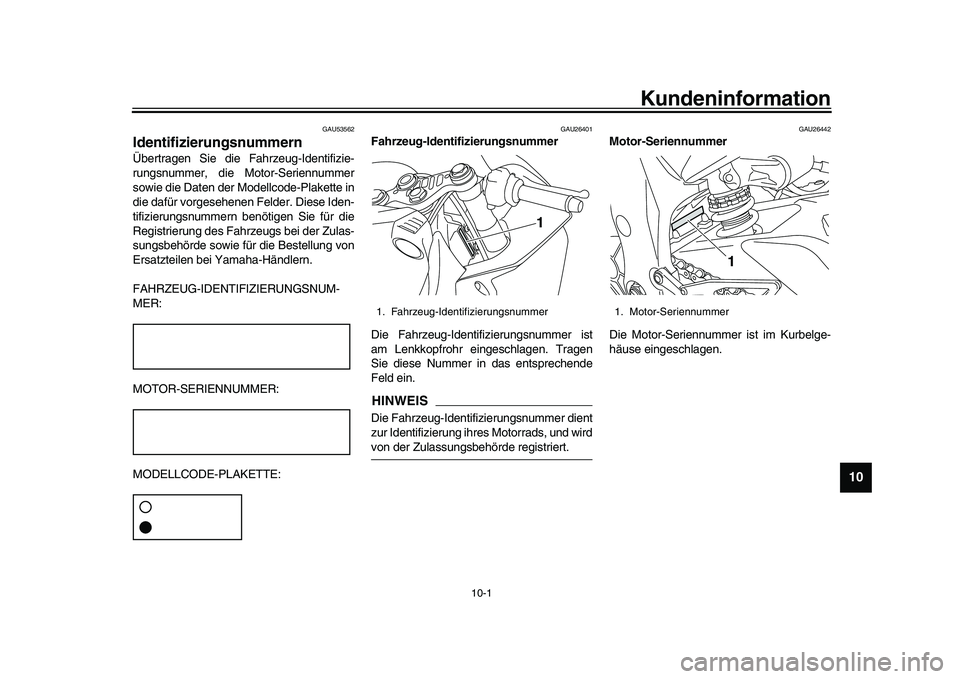

Kundeninformation
GAU53562
IdentifizierungsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette in
die dafür vorgesehenen Felder. Diese Iden-
tifizierungsnummern benötigen Sie für die
Registrierung des Fahrzeugs bei der Zulas-
sungsbehörde sowie für die Bestellung von
Ersatzteilen bei Yamaha-Händlern.
FAHRZEUG-IDENTIFIZIERUNGSNUM-
MER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wirdvon der Zulassungsbehörde registriert.
GAU26442
Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1




Kundeninformation
10-2
1
2
3
4
5
6
7
8
910
11
12

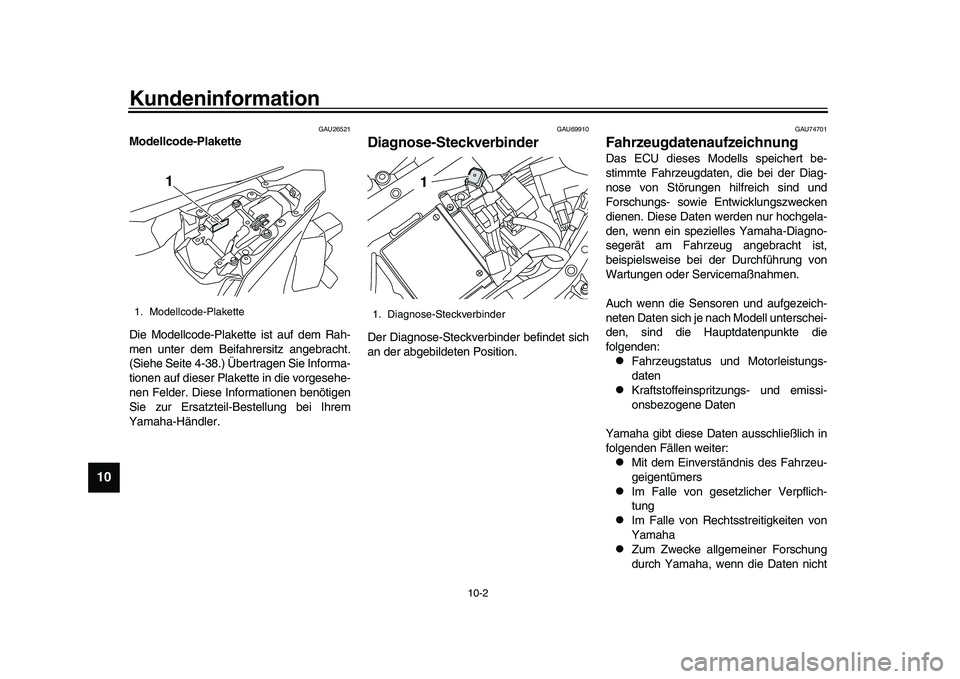

GAU26521
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 4-38.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
GAU69910
Diagnose-SteckverbinderDer Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU74701
FahrzeugdatenaufzeichnungDas ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und
Forschungs- sowie Entwicklungszwecken
dienen. Diese Daten werden nur hochgela-
den, wenn ein spezielles Yamaha-Diagno-
segerät am Fahrzeug angebracht ist,
beispielsweise bei der Durchführung von
Wartungen oder Servicemaßnahmen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unterschei-
den, sind die Hauptdatenpunkte die
folgenden:
Fahrzeugstatus und Motorleistungs-
daten

Kraftstoffeinspritz ungs- und emissi-
onsbezogene Daten
Yamaha gibt diese Daten ausschließlich in
folgenden Fällen weiter:

Mit dem Einverständnis des Fahrzeu-
geigentümers

Im Falle von gesetzlicher Verpflich-
tung

Im Falle von Rechtsstreitigkeiten von
Yamaha

Zum Zwecke allgemeiner Forschung
durch Yamaha, wenn die Daten nicht
1. Modellcode-Plakette
1
1. Diagnose-Steckverbinder
1




Kundeninformation
10-3
1
2
3
4
5
6
7
8
91011
12

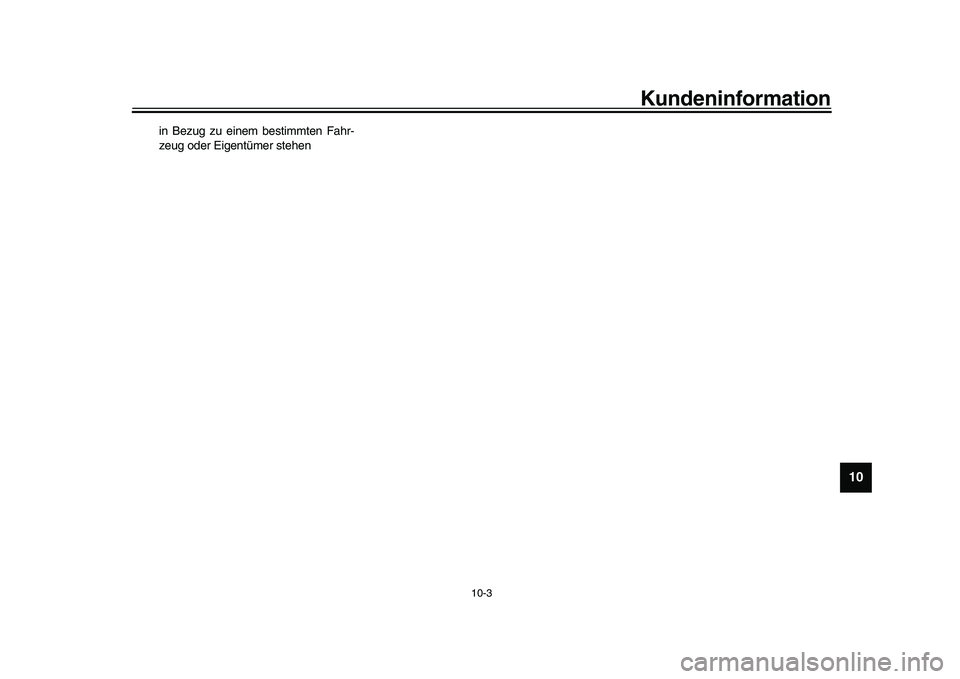

in Bezug zu einem bestimmten Fahr-
zeug oder Eigentümer stehen




11-1
1
2
3
4
5
6
7
8
9
1011
12

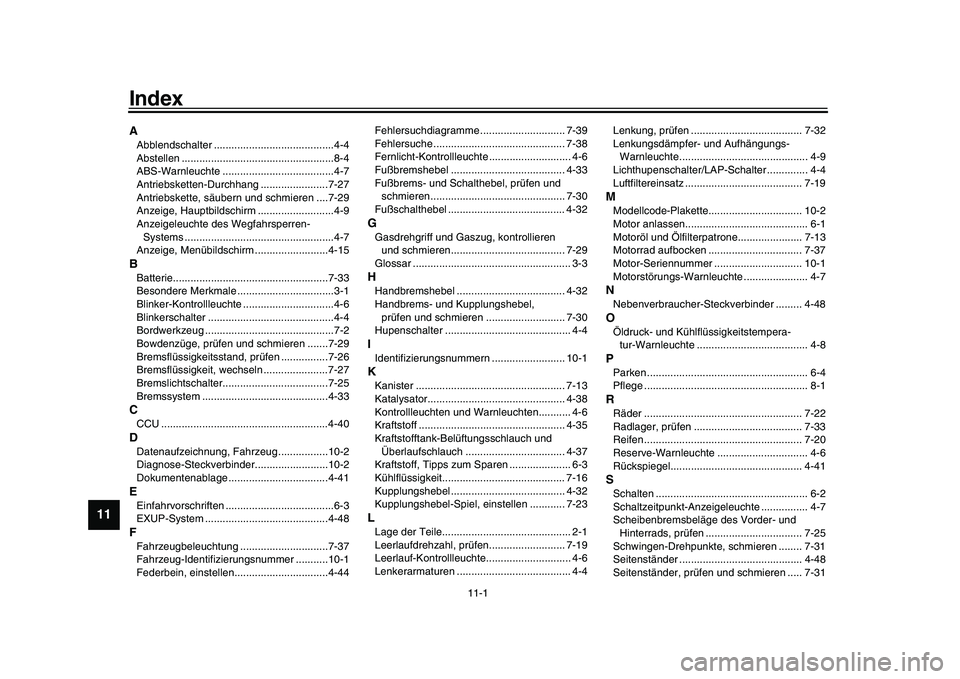

IndexAAbblendschalter .........................................4-4
Abstellen ....................................................8-4
ABS-Warnleuchte ......................................4-7
Antriebsketten-Durchhang .......................7-27
Antriebskette, säubern und schmieren ....7-29
Anzeige, Hauptbildschirm ..........................4-9
Anzeigeleuchte des Wegfahrsperren- Systems ...................................................4-7
Anzeige, Menübildschirm .........................4-15BBatterie.....................................................7-33
Besondere Merkmale .................................3-1
Blinker-Kontrollleuchte ...............................4-6
Blinkerschalter ...........................................4-4
Bordwerkzeug ............................................7-2
Bowdenzüge, prüfen und schmieren .......7-29
Bremsflüssigkeitsstand, prüfen ................7-26
Bremsflüssigkeit, wechseln ......................7-27
Bremslichtschalter....................................7-25
Bremssystem ...........................................4-33CCCU .........................................................4-40DDatenaufzeichnung, Fahrzeug .................10-2
Diagnose-Steckverbinder.........................10-2
Dokumentenablage ..................................4-41EEinfahrvorschriften .....................................6-3
EXUP-System ..........................................4-48FFahrzeugbeleuchtung ..............................7-37
Fahrzeug-Identifizierungsnummer ...........10-1
Federbein, einstellen................................4-44 Fehlersuchdiagramme ............................. 7-39
Fehlersuche ............................................. 7-38
Fernlicht-Kontrollleuchte ............................ 4-6
Fußbremshebel ....................................... 4-33
Fußbrems- und Schalthebel, prüfen und
schmieren.............................................. 7-30
Fußschalthebel ........................................ 4-32
GGasdrehgriff und Gaszug, kontrollieren und schmieren....................................... 7-29
Glossar ...................................................... 3-3HHandbremshebel ..................................... 4-32
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................... 7-30
Hupenschalter ........................................... 4-4IIdentifizierungsnummern ......................... 10-1KKanister ................................................... 7-13
Katalysator............................................... 4-38
Kontrollleuchten und Warnleuchten........... 4-6
Kraftstoff .................................................. 4-35
Kraftstofftank-Belüftungsschlauch und
Überlaufschlauch .................................. 4-37
Kraftstoff, Tipps zum Sparen ..................... 6-3
Kühlflüssigkeit.......................................... 7-16
Kupplungshebel ....................................... 4-32
Kupplungshebel-Spiel, einstellen ............ 7-23LLage der Teile............................................ 2-1
Leerlaufdrehzahl, prüfen.......................... 7-19
Leerlauf-Kontrollleuchte............................. 4-6
Lenkerarmaturen ....................................... 4-4 Lenkung, prüfen ...................................... 7-32
Lenkungsdämpfer- und Aufhängungs-
Warnleuchte............................................ 4-9
Lichthupenschalter/LAP-Schalter .............. 4-4
Luftfiltereinsatz ........................................ 7-19
MModellcode-Plakette................................ 10-2
Motor anlassen.......................................... 6-1
Motoröl und Ölfilterpatrone...................... 7-13
Motorrad aufbocken ................................ 7-37
Motor-Seriennummer .............................. 10-1
Motorstörungs-Warnleuchte ...................... 4-7NNebenverbraucher-Steckverbinder ......... 4-48OÖldruck- und Kühlfl üssigkeitstempera-
tur-Warnleuchte ...................................... 4-8PParken ....................................................... 6-4
Pflege ........................................................ 8-1RRäder ...................................................... 7-22
Radlager, prüfen ..................................... 7-33
Reifen ...................................................... 7-20
Reserve-Warnleuchte ............................... 4-6
Rückspiegel............................................. 4-41SSchalten .................................................... 6-2
Schaltzeitpunkt-Anzeigeleuchte ................ 4-7
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen ................................. 7-25
Schwingen-Drehpunkte, schmieren ........ 7-31
Seitenständer .......................................... 4-48
Seitenständer, prüfen und schmieren ..... 7-31
