YAMAHA YZF-R1 2017 Betriebsanleitungen (in German)

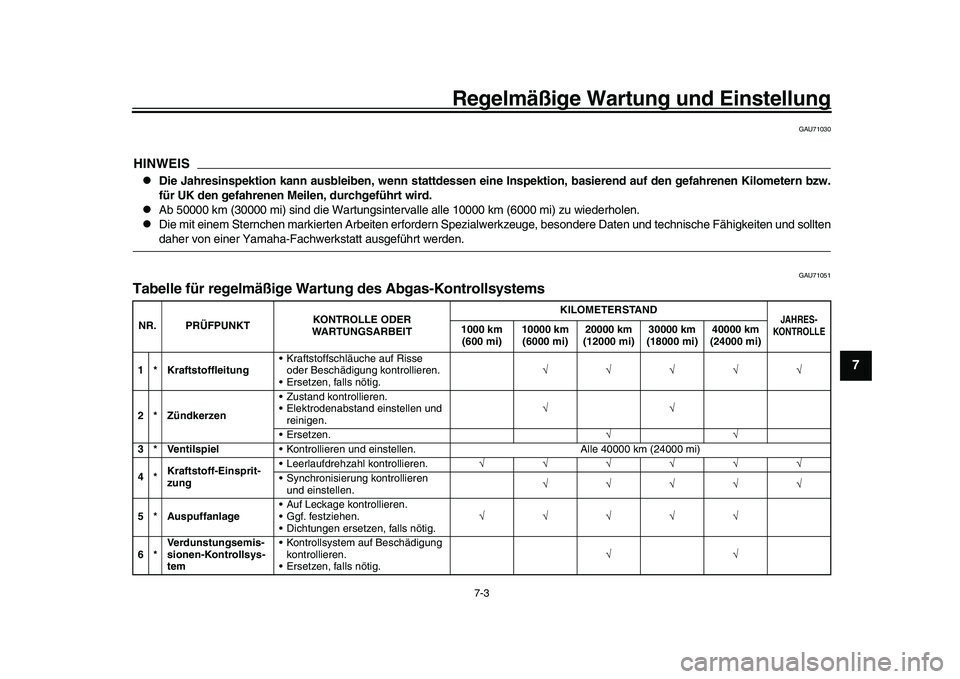

Regelmäßige Wartung und Einstellung
7-3
1
2
3
4
5
678
9
10
11
12
GAU71030
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.

Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.

Die mit einem Sternchen markierten Arbei ten erfordern Spezialwerkzeuge, besondere Daten und techni sche Fähigkeiten und solltendaher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU71051
Tabelle für regelmäßige Wartung des Abgas-KontrollsystemsNR. PRÜFPUNKT KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 * Kraftstoffleitung Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.
Ersetzen, falls nötig. √√√√√
2 * Zündkerzen Zustand kontrollieren.
Elektrodenabstand einstellen und
reinigen. √√
Ersetzen. √√
3 * Ventilspiel Kontrollieren und einstellen. Alle 40000 km (24000 mi)
4* Kraftstoff-Einsprit-
zung Leerlaufdrehzahl kontrollieren.
√√√√√√
Synchronisierung kontrollieren und einstellen. √√√√√
5*Auspuffanlage Auf Leckage kontrollieren.
Ggf. festziehen.
Dichtungen ersetzen, falls nötig. √√√√√
6* Verdunstungsemis-
sionen-Kontrollsys-
tem Kontrollsystem auf Beschädigung
kontrollieren.
Ersetzen, falls nötig. √√

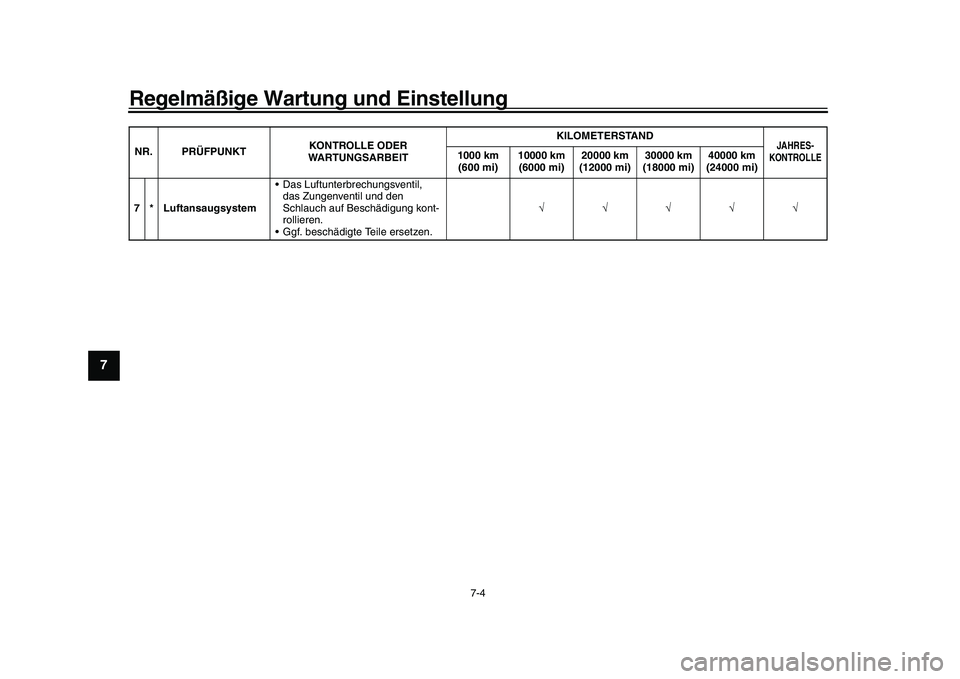

Regelmäßige Wartung und Einstellung
7-4
1
2
3
4
5
67
8
9
10
11
12
7 * Luftansaugsystem Das Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung kont-
rollieren.
Ggf. beschädigte Teile ersetzen. √√√√√
NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)




Regelmäßige Wartung und Einstellung
7-5
1
2
3
4
5
678
9
10
11
12
GAU71351

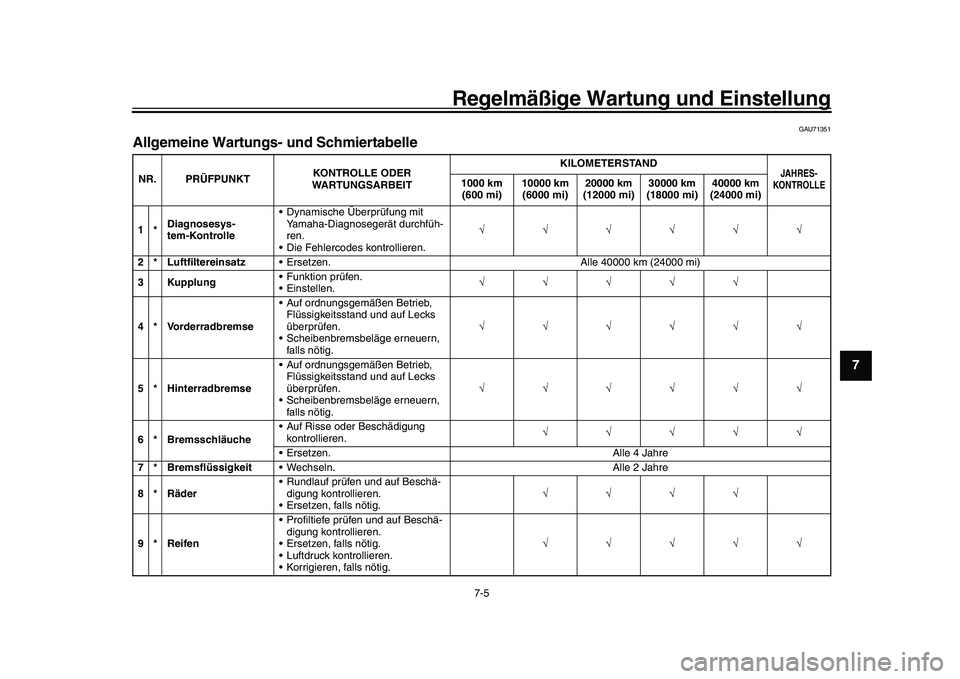

Allgemeine Wartungs- und SchmiertabelleNR. PRÜFPUNKT KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Diagnosesys-
tem-Kontrolle Dynamische Überprüfung mit
Yamaha-Diagnosegerät durchfüh-
ren.
Die Fehlercodes kontrollieren. √√√√√√
2 * Luftfiltereinsatz Ersetzen. Alle 40000 km (24000 mi)
3 Kupplung Funktion prüfen.
Einstellen. √√√√√
4 * Vorderradbremse Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
Scheibenbremsbeläge erneuern, falls nötig. √√√√√√
5 * Hinterradbremse Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
Scheibenbremsbeläge erneuern, falls nötig. √√√√√√
6 * Bremsschläuche Auf Risse oder Beschädigung
kontrollieren. √√√√√
Ersetzen. Alle 4 Jahre
7 * Bremsflüssigkeit Wechseln. Alle 2 Jahre
8*Räder Rundlauf prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig. √√√√
9*Reifen Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig. √√√√√

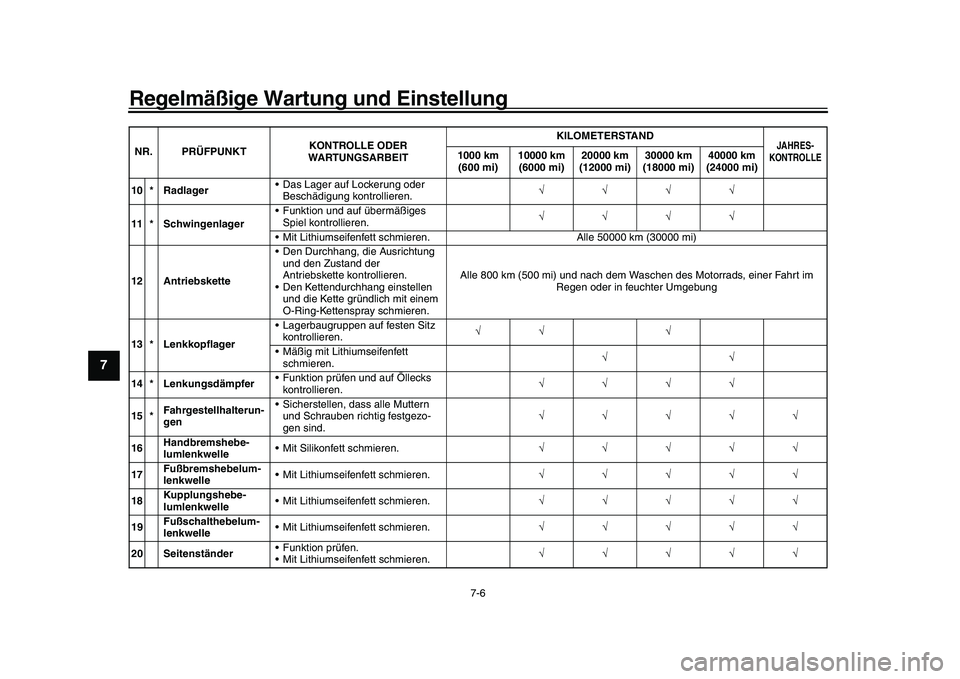

Regelmäßige Wartung und Einstellung
7-6
1
2
3
4
5
67
8
9
10
11
12
10 * Radlager Das Lager auf Lockerung oder
Beschädigung kontrollieren. √√√√
11 * Schwingenlager Funktion und auf übermäßiges
Spiel kontrollieren. √√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
12 Antriebskette Den Durchhang, die Ausrichtung
und den Zustand der
Antriebskette kontrollieren.
Den Kettendurchhang einstellen und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren. Alle 800 km (500 mi) und nach dem Wa
schen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
13 * Lenkkopflager Lagerbaugruppen auf festen Sitz
kontrollieren. √√ √
Mäßig mit Lithiumseifenfett schmieren. √√
14 * Lenkungsdämpfer Funktion prüfen und auf Öllecks
kontrollieren. √√√√
15 * Fahrgestellhalterun-
gen Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. √√√√√
16 Handbremshebe-
lumlenkwelle Mit Silikonfett schmieren.
√√√√√
17 Fußbremshebelum-
lenkwelle Mit Lithiumseifenfett schmieren.
√√√√√
18 Kupplungshebe-
lumlenkwelle Mit Lithiumseifenfett schmieren.
√√√√√
19 Fußschalthebelum-
lenkwelle Mit Lithiumseifenfett schmieren.
√√√√√
20 Seitenständer Funktion prüfen.
Mit Lithiumseifenfett schmieren. √√√√√
NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)




Regelmäßige Wartung und Einstellung
7-7
1
2
3
4
5
678
9
10
11
12

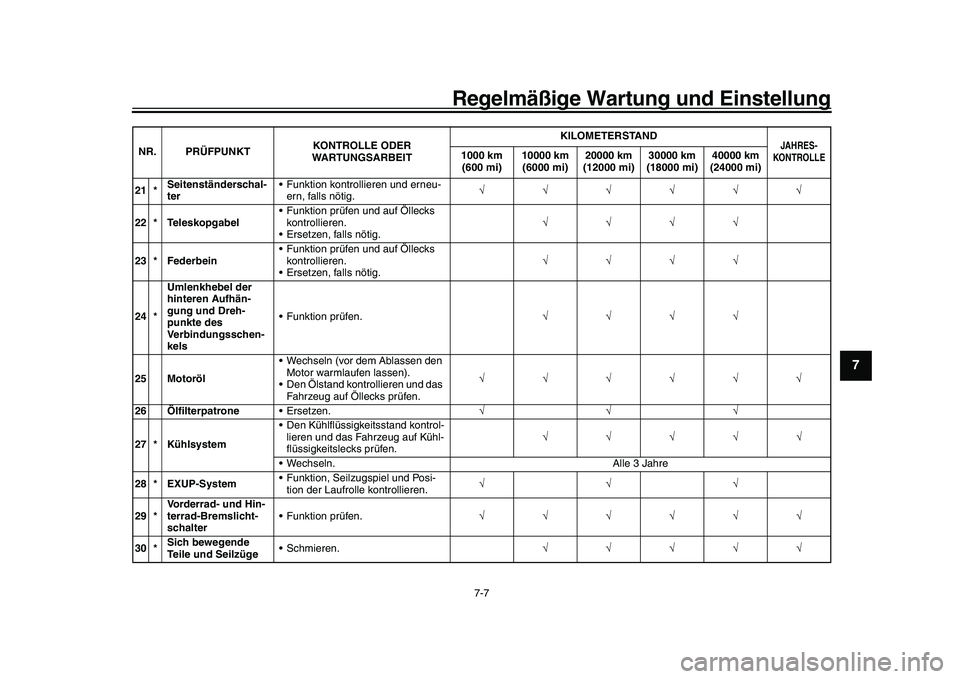

21 * Seitenständerschal-
ter Funktion kontrollieren und erneu-
ern, falls nötig. √√√√√√
22 * Teleskopgabel Funktion prüfen und auf Öllecks
kontrollieren.
Ersetzen, falls nötig. √√√√
23 * Federbein Funktion prüfen und auf Öllecks
kontrollieren.
Ersetzen, falls nötig. √√√√
24 * Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des
Verbindungsschen-
kels Funktion prüfen.
√√√√
25 Motoröl Wechseln (vor dem Ablassen den
Motor warmlaufen lassen).
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks prüfen. √√√√√√
26 Ölfilterpatrone Ersetzen. √√√
27 * Kühlsystem Den Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen. √√√√√
Wechseln. Alle 3 Jahre
28 * EXUP-System Funktion, Seilzugspiel und Posi-
tion der Laufrolle kontrollieren. √√√
29 * Vorderrad- und Hin-
terrad-Bremslicht-
schalter Funktion prüfen.
√√√√√√
30 * Sich bewegende
Teile und Seilzüge Schmieren.
√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)

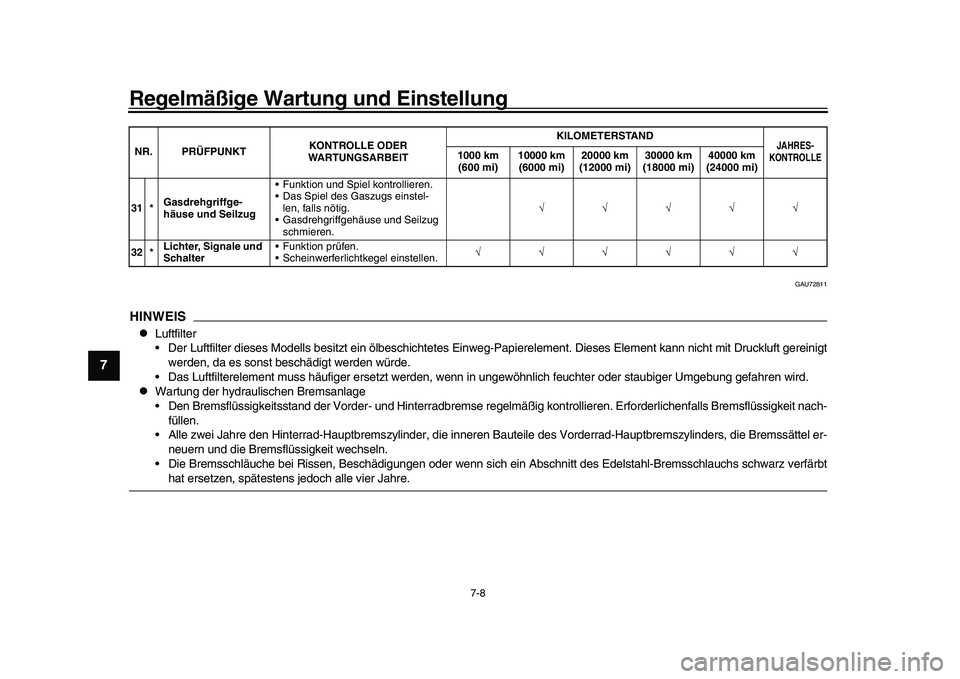

Regelmäßige Wartung und Einstellung
7-8
1
2
3
4
5
67
8
9
10
11
12
GAU72811
HINWEIS
Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelemen t. Dieses Element kann nicht mit Druckluft gereinigt
werden, da es sonst be schädigt werden würde.
Das Luftfilterelement muss häufiger er setzt werden, wenn in ungewöhnlich feucht er oder staubiger Umgebung gefahren wird.

Wartung der hydraulischen Bremsanlage
Den Bremsflüssigkeitsstand der Vorder- und Hinterradbremse regelmäßig kontrollieren. Erforderlichenfalls Bremsflüssigkeit nach-
füllen.
Alle zwei Jahre den Hinterrad-Hauptbremsz ylinder, die inneren Bauteile des Vorderrad-Hauptbremszylinders, die Bremssättel er-
neuern und die Bremsflüssigkeit wechseln.
Die Bremsschläuche bei Rissen, Beschädigungen oder wenn sich ein Abschnitt des Edelstahl-Bremsschlauchs schwarz verfärbthat ersetzen, spätestens jedoch alle vier Jahre.
31 *Gasdrehgriffge-
häuse und Seilzug Funktion und Spiel kontrollieren.
Das Spiel des Gaszugs einstel-
len, falls nötig.
Gasdrehgriffgehäuse und Seilzug schmieren. √√√√√
32 * Lichter, Signale und
Schalter Funktion prüfen.
Scheinwerferlichtkegel einstellen.
√√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)




Regelmäßige Wartung und Einstellung
7-9
1
2
3
4
5
678
9
10
11
12

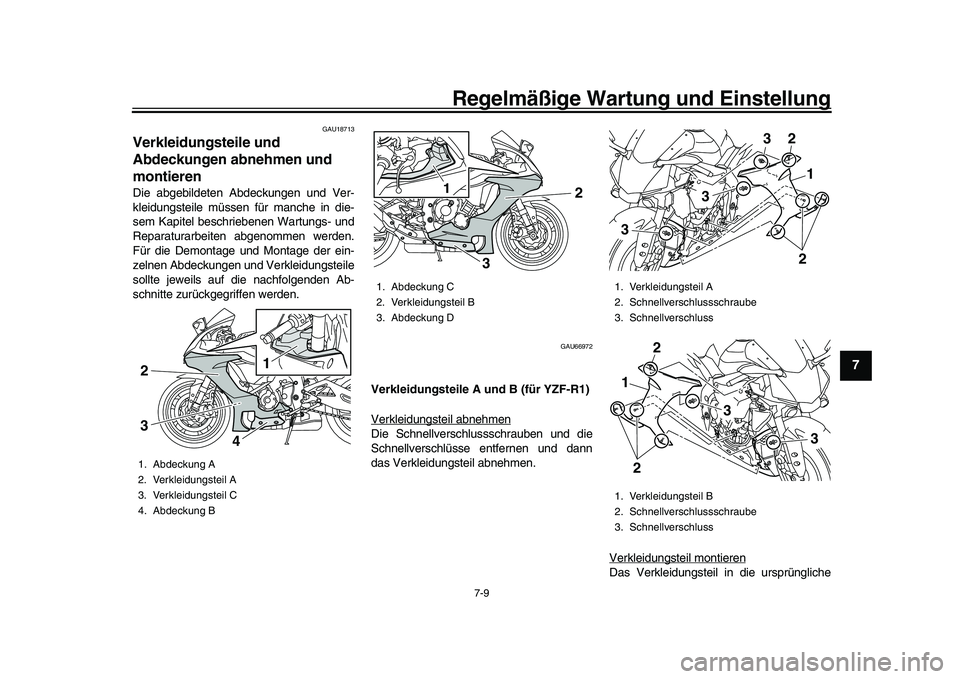

GAU18713
Verkleidungsteile und
Abdeckungen abnehmen und
montierenDie abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU66972
Verkleidungsteile A und B (für YZF-R1)
Verkleidungsteil abnehmenDie Schnellverschlussschrauben und die
Schnellverschlüsse entfernen und dann
das Verkleidungsteil abnehmen.
Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
1. Abdeckung A
2. Verkleidungsteil A
3. Verkleidungsteil C
4. Abdeckung B
1
2
34
1. Abdeckung C
2. Verkleidungsteil B
3. Abdeckung D
1
2
3
1. Verkleidungsteil A
2. Schnellverschlussschraube
3. Schnellverschluss
1. Verkleidungsteil B
2. Schnellverschlussschraube
3. Schnellverschluss
1
2
3 2
3
3
1
2
3
2
3

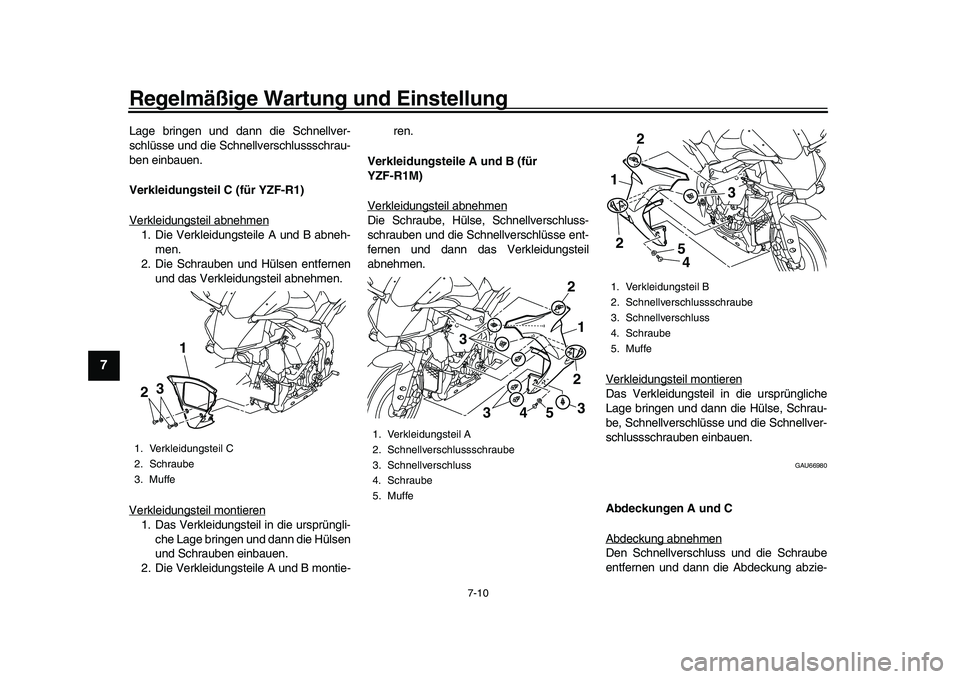

Regelmäßige Wartung und Einstellung
7-10
1
2
3
4
5
67
8
9
10
11
12
Lage bringen und dann die Schnellver-
schlüsse und die Schnellverschlussschrau-
ben einbauen.
Verkleidungsteil C (für YZF-R1)
Verkleidungsteil abnehmen1. Die Verkleidungsteile A und B abneh- men.
2. Die Schrauben und Hülsen entfernen
und das Verkleidungsteil abnehmen.
Verkleidungsteil montieren1. Das Verkleidungsteil in die ursprüngli- che Lage bringen und dann die Hülsen
und Schrauben einbauen.
2. Die Verkleidungsteile A und B montie- ren.
Verkleidungsteile A und B (für
YZF-R1M)
Verkleidungsteil abnehmen
Die Schraube, Hülse, Schnellverschluss-
schrauben und die Schn ellverschlüsse ent-
fernen und dann das Verkleidungsteil
abnehmen.
Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann die Hülse, Schrau-
be, Schnellverschlüsse und die Schnellver-
schlussschrauben einbauen.
GAU66980
Abdeckungen A und C
Abdeckung abnehmenDen Schnellverschluss und die Schraube
entfernen und dann die Abdeckung abzie-
1. Verkleidungsteil C
2. Schraube
3. Muffe
3
2 1
1. Verkleidungsteil A
2. Schnellverschlussschraube
3. Schnellverschluss
4. Schraube
5. Muffe
2
3
2
3
3
45
1
1. Verkleidungsteil B
2. Schnellverschlussschraube
3. Schnellverschluss
4. Schraube
5. Muffe1 2
3
4
5
2

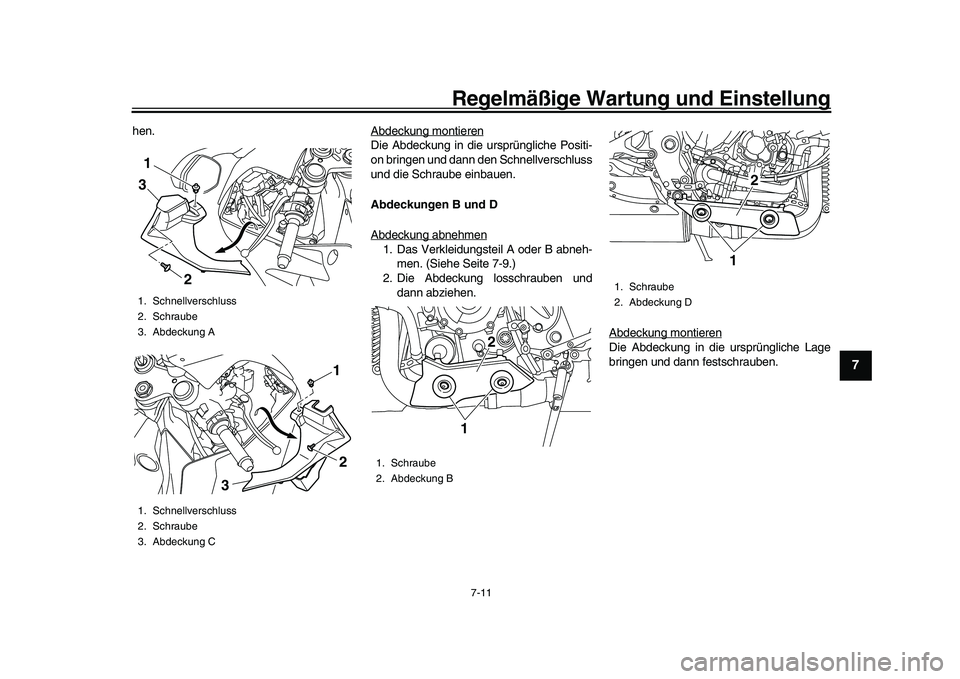

Regelmäßige Wartung und Einstellung
7-11
1
2
3
4
5
678
9
10
11
12
hen. Abdeckung montieren
Die Abdeckung in die ursprüngliche Positi-
on bringen und dann den Schnellverschluss
und die Schraube einbauen.
Abdeckungen B und D
Abdeckung abnehmen1. Das Verkleidungsteil A oder B abneh-
men. (Siehe Seite 7-9.)
2. Die Abdeckung losschrauben und dann abziehen.
Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Schnellverschluss
2. Schraube
3. Abdeckung A
1. Schnellverschluss
2. Schraube
3. Abdeckung C
2
1
3
1
2
3
1. Schraube
2. Abdeckung B
2
1
1. Schraube
2. Abdeckung D
2
1
BX4-9-G0_1.book 11 ページ ２０１７年３月６日　月曜日　午後４時２分

Regelmäßige Wartung und Einstellung
7-12
1
2
3
4
5
67
8
9
10
11
12

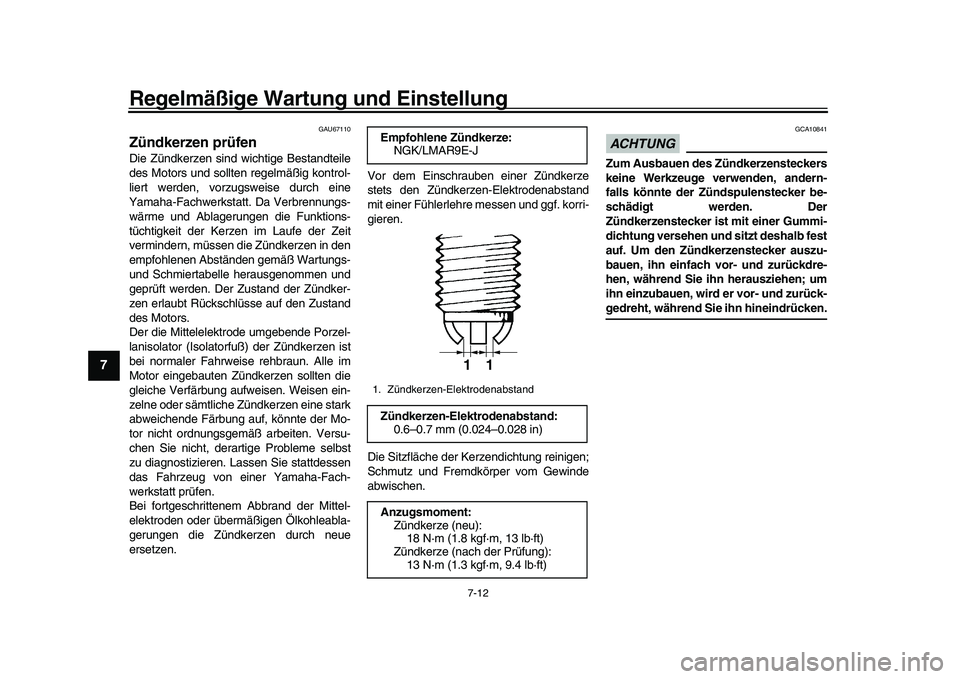

GAU67110
Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue
ersetzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
ACHTUNG
GCA10841
Zum Ausbauen des
Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der
Zündkerzenstecker ist mit einer Gummi-
dichtung versehen und sitzt deshalb fest
auf. Um den Zündker zenstecker auszu-
bauen, ihn einfach vor- und zurückdre-
hen, während Sie ihn herausziehen; um
ihn einzubauen, wird er vor- und zurück-gedreht, während Sie ihn hineindrücken.
Empfohlene Zündkerze:
NGK/LMAR9E-J
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:0.6–0.7 mm (0.024–0.028 in)
Anzugsmoment: Zündkerze (neu):18 N·m (1.8 kgf·m, 13 lb·ft)
Zündkerze (nach der Prüfung):
13 N·m (1.3 kgf·m, 9.4 lb·ft)
1
1
