YAMAHA YZF-R1 2017 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung

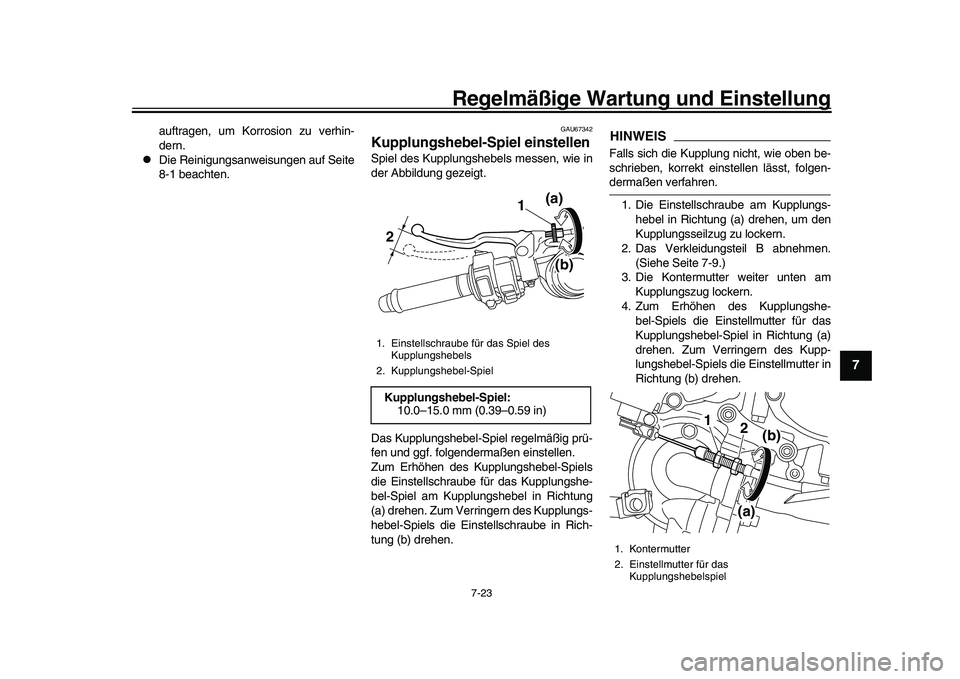

7-23
1
2
3
4
5
678
9
10
11
12
auftragen, um Korrosion zu verhin-
dern.

Die Reinigungsanweisungen auf Seite
8-1 beachten.
GAU67342
Kupplungshebel-Spiel einstellenSpiel des Kupplungshebels messen, wie in
der Abbildung gezeigt.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel am Kupplungshebel in Richtung
(a) drehen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellschraube in Rich-
tung (b) drehen.
HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt, folgen-dermaßen verfahren. 1. Die Einstellschraube am Kupplungs- hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
2. Das Verkleidungsteil B abnehmen. (Siehe Seite 7-9.)
3. Die Kontermutter weiter unten am
Kupplungszug lockern.
4. Zum Erhöhen des Kupplungshe- bel-Spiels die Einstellmutter für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellmutter in
Richtung (b) drehen.
1. Einstellschraube für das Spiel des Kupplungshebels
2. Kupplungshebel-SpielKupplungshebel-Spiel: 10.0–15.0 mm (0.39–0.59 in)
1
2 (a)
(b)
1. Kontermutter
2. Einstellmutter für das
Kupplungshebelspiel
1 2
(a)(b)




Regelmäßige Wartung und Einstellung
7-24
1
2
3
4
5
67
8
9
10
11
12

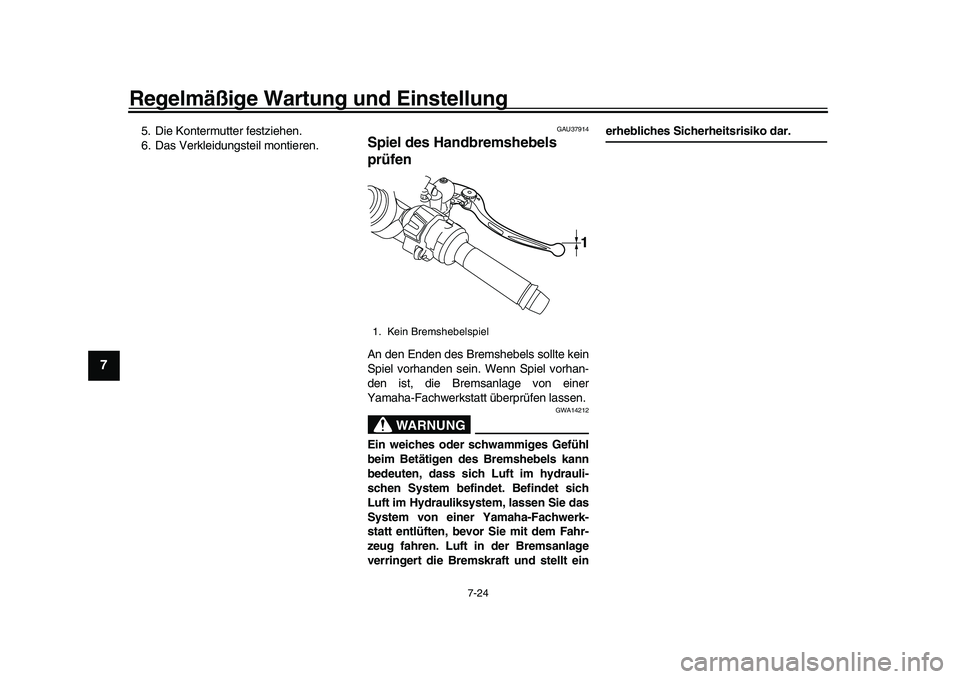

5. Die Kontermutter festziehen.
6. Das Verkleidungsteil montieren.
GAU37914
Spiel des Handbremshebels
prüfenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
1. Kein Bremshebelspiel
1




Regelmäßige Wartung und Einstellung
7-25
1
2
3
4
5
678
9
10
11
12
GAU36504

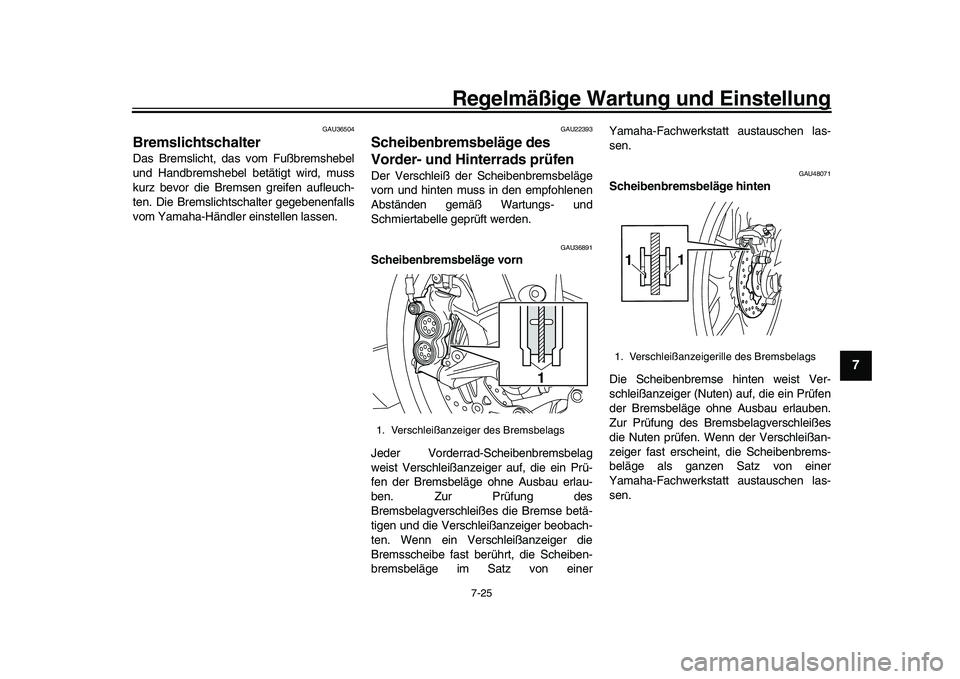

BremslichtschalterDas Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Die Bremslicht schalter gegebenenfalls
vom Yamaha-Händler einstellen lassen.
GAU22393
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
Scheibenbremsbeläge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des
Bremsbelagverschleiße s die Bremse betä-
tigen und die Verschleißanzeiger beobach-
ten. Wenn ein Verschleißanzeiger die
Bremsscheibe fast berührt, die Scheiben-
bremsbeläge im Satz von einer Yamaha-Fachwerkstatt austauschen las-
sen.
GAU48071
Scheibenbremsbeläge hinten
Die Scheibenbremse hinten weist Ver-
schleißanzeiger (Nuten) auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Nuten prüfen. Wenn der Verschleißan-
zeiger fast erscheint, die Scheibenbrems-
beläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Verschleißanzeiger des Bremsbelags
1
1. Verschleißanzeigerille des Bremsbelags
1
1




Regelmäßige Wartung und Einstellung
7-26
1
2
3
4
5
67
8
9
10
11
12
GAU22582

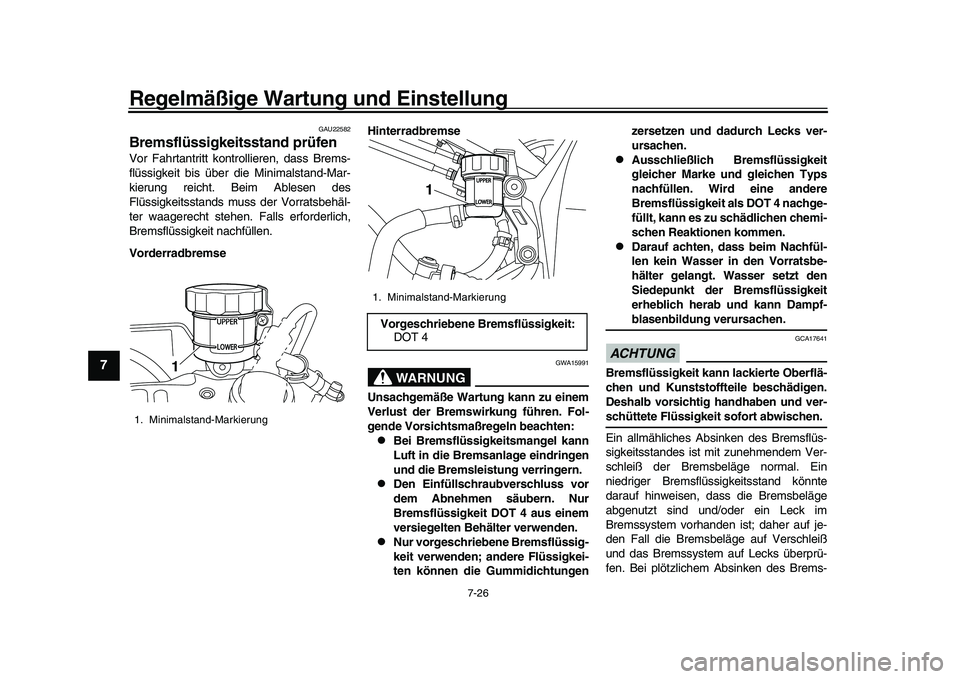

Bremsflüssigkeitsstand prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des
Flüssigkeitsstands muss der Vorratsbehäl-
ter waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vorderradbremse Hinterradbremse
WARNUNG
GWA15991
Unsachgemäße Wart
ung kann zu einem
Verlust der Bremswirkung führen. Fol-
gende Vorsichtsmaßregeln beachten:
Bei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und die Bremsleistung verringern.

Den Einfüllschraubverschluss vor
dem Abnehmen säubern. Nur
Bremsflüssigkeit DOT 4 aus einem
versiegelten Behälter verwenden.

Nur vorgeschriebene Bremsflüssig-
keit verwenden; andere Flüssigkei-
ten können die Gummidichtungen zersetzen und dadurch Lecks ver-
ursachen.

Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Wird eine andere
Bremsflüssigkeit als DOT 4 nachge-
füllt, kann es zu schädlichen chemi-
schen Reaktionen kommen.

Darauf achten, dass beim Nachfül-
len kein Wasser in den Vorratsbe-
hälter gelangt. Wasser setzt den
Siedepunkt der Bremsflüssigkeit
erheblich herab und kann Dampf-blasenbildung verursachen.
ACHTUNG
GCA17641
Bremsflüssigkeit kann lackierte Oberflä-
chen und Kunststoffteile beschädigen.
Deshalb vorsichtig handhaben und ver-schüttete Flüssigkeit sofort abwischen.
Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsb
eläge normal. Ein
niedriger Bremsflüssigkeitsstand könnte
darauf hinweisen, dass die Bremsbeläge
abgenutzt sind und/oder ein Leck im
Bremssystem vorhanden ist; daher auf je-
den Fall die Bremsbeläge auf Verschleiß
und das Bremssystem auf Lecks überprü-
fen. Bei plötzlichem Absinken des Brems-
1. Minimalstand-Markierung
1
1. Minimalstand-MarkierungVorgeschriebene Bremsflüssigkeit: DOT 4
1




Regelmäßige Wartung und Einstellung

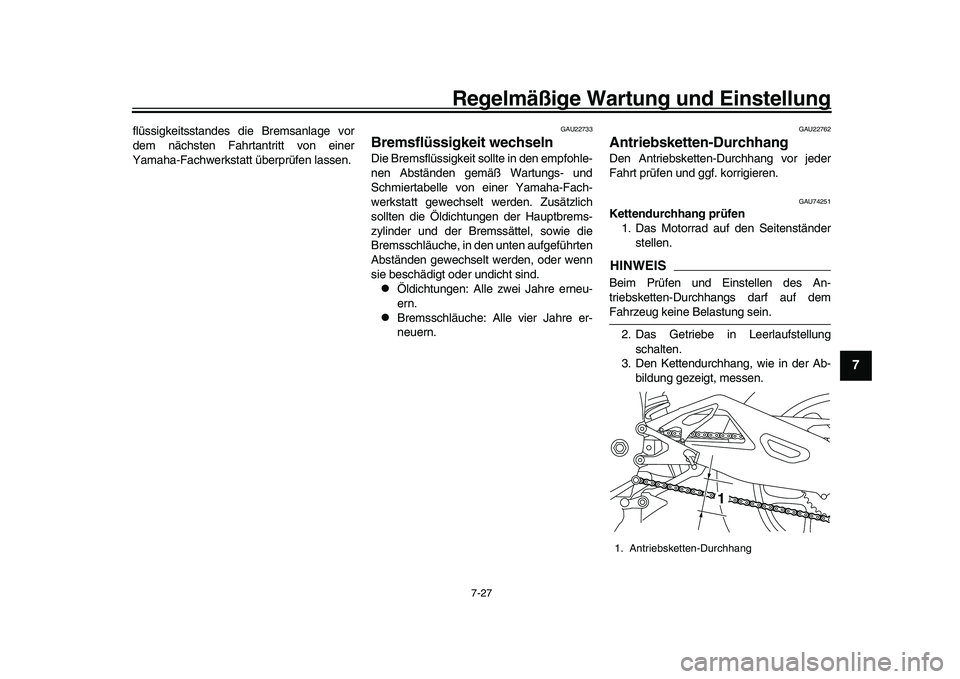

7-27
1
2
3
4
5
678
9
10
11
12
flüssigkeitsstandes die Bremsanlage vor
dem nächsten Fahrtantritt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GAU22733
Bremsflüssigkeit wechselnDie Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen der Hauptbrems-
zylinder und der Bremssättel, sowie die
Bremsschläuche, in den unten aufgeführten
Abständen gewechselt werden, oder wenn
sie beschädigt oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.

Bremsschläuche: Alle vier Jahre er-
neuern.
GAU22762
Antriebsketten-DurchhangDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU74251
Kettendurchhang prüfen 1. Das Motorrad auf den Seitenständer
stellen.HINWEISBeim Prüfen und Einstellen des An-
triebsketten-Durchhangs darf auf demFahrzeug keine Belastung sein.
2. Das Getriebe in Leerlaufstellung schalten.
3. Den Kettendurchhang, wie in der Ab- bildung gezeigt, messen.1. Antriebsketten-Durchhang
1




Regelmäßige Wartung und Einstellung
7-28
1
2
3
4
5
67
8
9
10
11
12

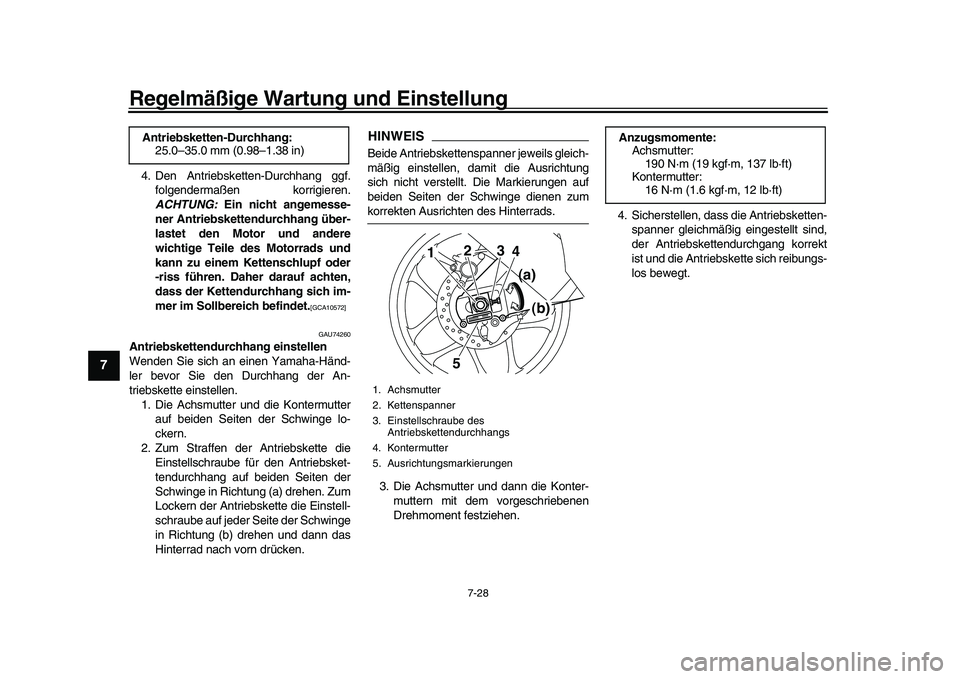

4. Den Antriebsketten-Durchhang ggf. folgendermaßen korrigieren.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere
wichtige Teile des Motorrads und
kann zu einem Kettenschlupf oder
-riss führen. Daher darauf achten,
dass der Kettendurchhang sich im-
mer im Sollbereich befindet.
[GCA10572]
GAU74260
Antriebskettendurchhang einstellen
Wenden Sie sich an einen Yamaha-Händ-
ler bevor Sie den Durchhang der An-
triebskette einstellen.1. Die Achsmutter und die Kontermutter auf beiden Seiten der Schwinge lo-
ckern.
2. Zum Straffen der Antriebskette die Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zumkorrekten Ausrichten des Hinterrads.
3. Die Achsmutter und dann die Konter- muttern mit dem vorgeschriebenen
Drehmoment festziehen. 4. Sicherstellen, dass die Antriebsketten-
spanner gleichmäßig eingestellt sind,
der Antriebskettendurchgang korrekt
ist und die Antriebskette sich reibungs-
los bewegt.
Antriebsketten-Durchhang:
25.0–35.0 mm (0.98–1.38 in)1. Achsmutter
2. Kettenspanner
3. Einstellschraube des
Antriebskettendurchhangs
4. Kontermutter
5. Ausrichtungsmarkierungen
1
2 3
45
(a)
(b)
Anzugsmomente: Achsmutter:190 N·m (19 kgf·m, 137 lb·ft)
Kontermutter:
16 N·m (1.6 kgf·m, 12 lb·ft)




Regelmäßige Wartung und Einstellung
7-29
1
2
3
4
5
678
9
10
11
12

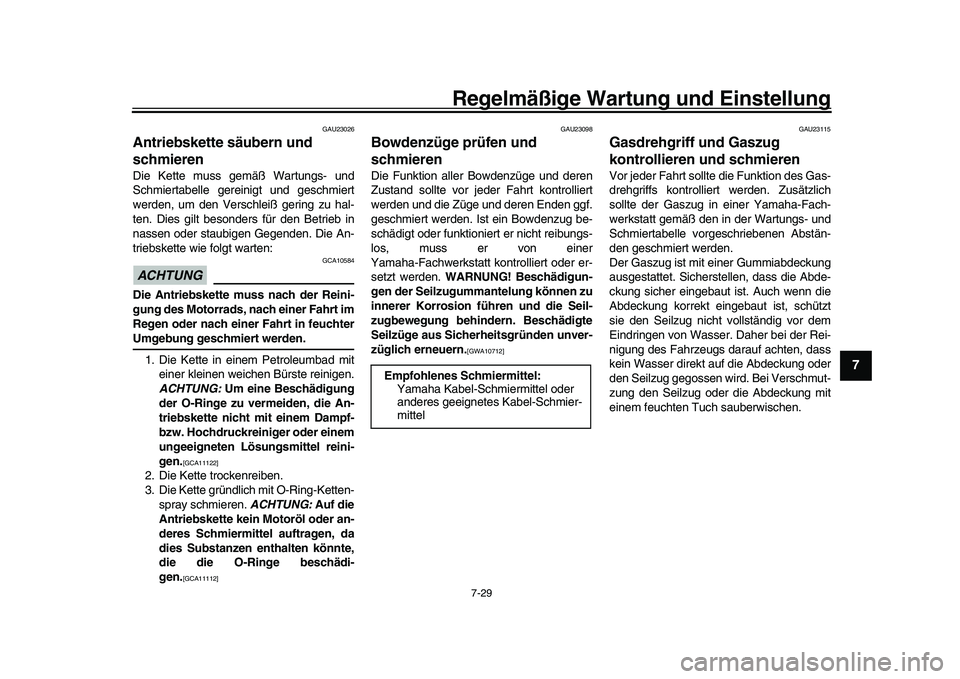

GAU23026
Antriebskette säubern und
schmierenDie Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10584
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt im
Regen oder nach einer Fahrt in feuchterUmgebung geschmiert werden. 1. Die Kette in einem Petroleumbad mit einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder einem
ungeeigneten Lösungsmittel reini-
gen.
[GCA11122]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren. ACHTUNG: Auf die
Antriebskette kein Motoröl oder an-
deres Schmiermittel auftragen, da
dies Substanzen enthalten könnte,
die die O-Ringe beschädi-
gen.
[GCA11112] GAU23098
Bowdenzüge prüfen und
schmierenDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer
Yamaha-Fachwerkstatt
kontrolliert oder er-
setzt werden. WARNUNG! Beschädigun-
gen der Seilzugummantelung können zu
innerer Korrosion führen und die Seil-
zugbewegung behindern. Beschädigte
Seilzüge aus Sicherheitsgründen unver-
züglich erneuern.
[GWA10712] GAU23115
Gasdrehgriff und Gaszug
kontrollieren und schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstel
len, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Verschmut-
zung den Seilzug oder die Abdeckung mit
einem feuchten Tuch sauberwischen.
Empfohlenes Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel




Regelmäßige Wartung und Einstellung
7-30
1
2
3
4
5
67
8
9
10
11
12
GAU44276

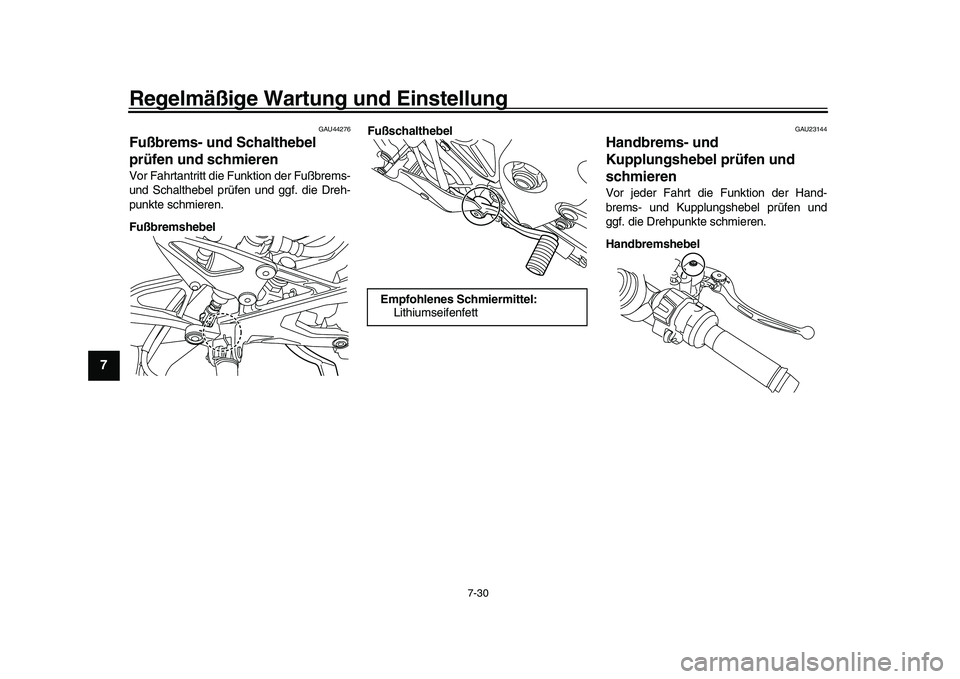

Fußbrems- und Schalthebel
prüfen und schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fußbremshebel Fußschalthebel
GAU23144
Handbrems- und
Kupplungshebel prüfen und
schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kuppl
ungshebel prüfen und
ggf. die Drehpunkte schmieren.
Handbremshebel
Empfohlenes Schmiermittel: Lithiumseifenfett




Regelmäßige Wartung und Einstellung
7-31
1
2
3
4
5
678
9
10
11
12

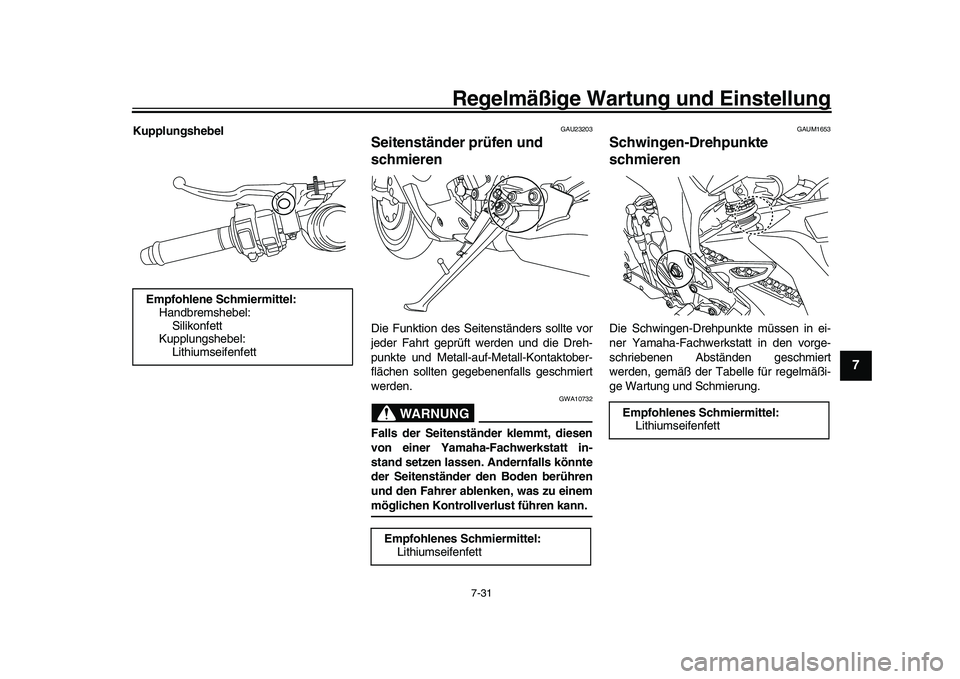

Kupplungshebel
GAU23203
Seitenständer prüfen und
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einemmöglichen Kontrollverlust führen kann.
GAUM1653
Schwingen-Drehpunkte
schmierenDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
Empfohlene Schmiermittel:
Handbremshebel: Silikonfett
Kupplungshebel:
Lithiumseifenfett
Empfohlenes Schmiermittel:Lithiumseifenfett
Empfohlenes Schmiermittel:Lithiumseifenfett




Regelmäßige Wartung und Einstellung
7-32
1
2
3
4
5
67
8
9
10
11
12
GAU23273

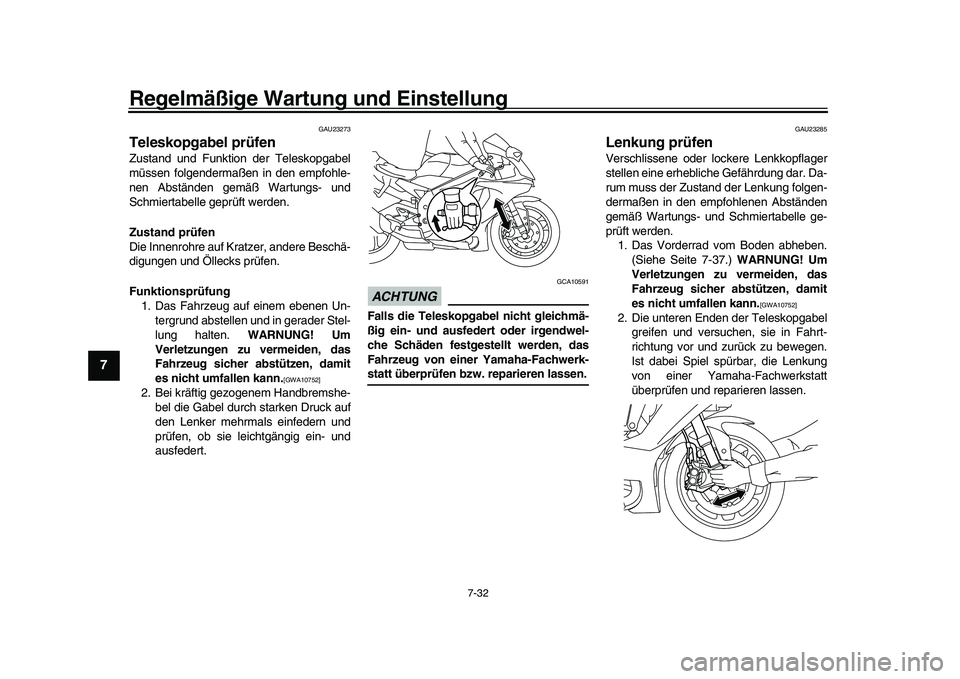

Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfung 1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23285
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.1. Das Vorderrad vom Boden abheben. (Siehe Seite 7-37.) WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
