YAMAHA YZF-R1 2018 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
7-19
1
2
3
4
5
678
9
10
11
12
Däckinformation
Denna modell är utrustad med slanglösa
däck och luftventiler.
Däck åldras även om de inte har använts el-
ler om de bara har använts vid enstaka till-
fällen. Sprickor i däckmönstret och i
sidorna, ibland med deformeringar i stom-
men, är alla tecken på ålder. Gamla och åld-
rade däck ska kontrolleras av en
däckspecialist för att ta reda på om de är
säkra att använda.
VARNING
MWA10482

Framdäck och bakdäck bör vara av
samma fabrikat och utformning, an-
nars kan motorcykelns hanterings-
egenskaper ändras vilket kan leda till en olycka.

S
e alltid till att ventilhattarna sitter
ordentligt på plats för att förhindra
att luft läcker ut.

Använd bara de luftventiler och
ventilhus som visas i listan nedan
för att undvika att du tappar luft närdu kör fort.
Efter utförliga tester har endast de däck
som visas i listan nedan godkänts av
Yamaha för denna modell.
VARNING
MWA10601
Denna motorcykel är utrustad med “su-
per-high-speed” däck. Beakta följande
punkter för att du ska få ut så mycket
som möjligt av dessa däck.
Använd bara de specificerade er-
sättningsdäcken. Andra däck kan
explodera vid körning i höga hastig-
heter.

Helt nya däck kan ha ett relativt då-
ligt grepp på vissa underlag innan
de är inkörda. Det är därför inte
lämpligt att köra med höga hastig-
heter utan köra sparsamt de första
100 km (60 mi) efter det att ett nytt
däck monteras.

Däcken måste va ra uppvärmda inn-
an du kan köra med höga hastighe-
ter.

Anpassa alltid lufttrycket beroendepå körförhållanden.

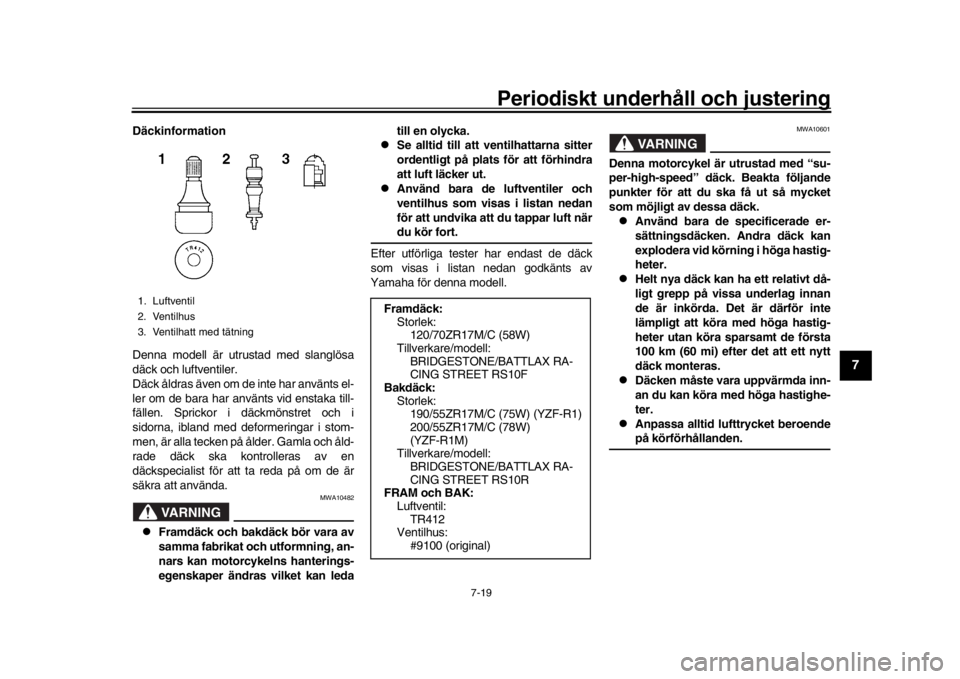

1. Luftventil
2. Ventilhus
3. Ventilhatt med tätning
Framdäck: Storlek:120/70ZR17M/C (58W)
Tillverkare/modell:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10F
Bakdäck:
Storlek:190/55ZR17M/C (75W) (YZF-R1)
200/55ZR17M/C (78W)
(YZF-R1M)
Tillverkare/modell: BRIDGESTONE/BATTLAX RA-
CING STREET RS10R
FRAM och BAK: Luftventil:
TR412
Ventilhus: #9100 (original)
BX4-9-M1.book 19 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Periodiskt underhåll och justering
7-20
1
2
3
4
5
67
8
9
10
11
12
MAU66460
Gjutna magnesiumfälgarFör att du ska få ut maximal prestanda, håll-
barhet och säkerhet på din motorcykel bör
du observera följande om hjulen.
Kontrollera fälgkanterna så att de inte
är spruckna, krokiga eller skadade före
varje körning. Om de är skadade, låt
en Yamaha-återförsäljare byta hjulet.
Försök inte att reparera ett hjul själv.
Ett deformerat eller sprucket hjul mås-
te bytas.

Hjulet bör balanser as om du har bytt
fälg eller däck. Ett obalanserat hjul kan
ge upphov till dåliga prestanda, be-
svärliga hanteri ngsegenskaper och
förkortad livslängd på däcket.
Fälgarna är tillverk ade av magnesium och
kräver särskild skötsel.

När hjulet balanseras ska du använda
vikter som trycks på för att undvika att
hjulet repas.

Kontrollera regelbundet efter hack och
repor på hjulet. Använd bättringsfärg
eller ett annat tätningsmedel för att för-
hindra korrosion.

Följ instruktionerna för rengöring på si-
dan 8-1.
MAU67342

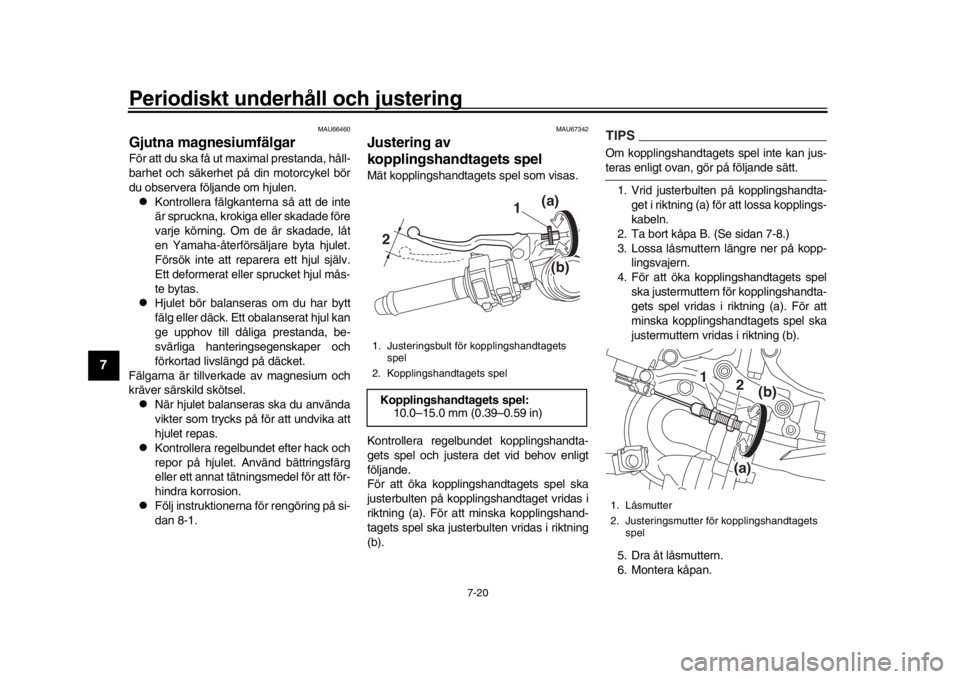

Justering av
kopplingshandtagets spelMät kopplingshandtagets spel som visas.
Kontrollera regelbundet kopplingshandta-
gets spel och justera det vid behov enligt
följande.
För att öka kopplingshandtagets spel ska
justerbulten på kopplingshandtaget vridas i
riktning (a). För att minska kopplingshand-
tagets spel ska justerbulten vridas i riktning
(b).
TIPSOm kopplingshandtagets spel inte kan jus-teras enligt ovan, gör på följande sätt.
1. Vrid justerbulten på kopplingshandta- get i riktning (a) för att lossa kopplings-
kabeln.
2. Ta bort kåpa B. (Se sidan 7-8.)
3. Lossa låsmuttern längre ner på kopp- lingsvajern.
4. För att öka kopplingshandtagets spel
ska justermuttern för kopplingshandta-
gets spel vridas i riktning (a). För att
minska kopplingshandtagets spel ska
justermuttern vridas i riktning (b).
5. Dra åt låsmuttern.
6. Montera kåpan.
1. Justeringsbult för kopplingshandtagets spel
2. Kopplingshandtagets spelKopplingshandtagets spel: 10.0–15.0 mm (0.39–0.59 in)
1
2 (a)
(b)
1. Låsmutter
2. Justeringsmutter för kopplingshandtagets
spel
1 2
(a)(b)
BX4-9-M1.book 20 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Periodiskt underhåll och justering
7-21
1
2
3
4
5
678
9
10
11
12
MAU37914

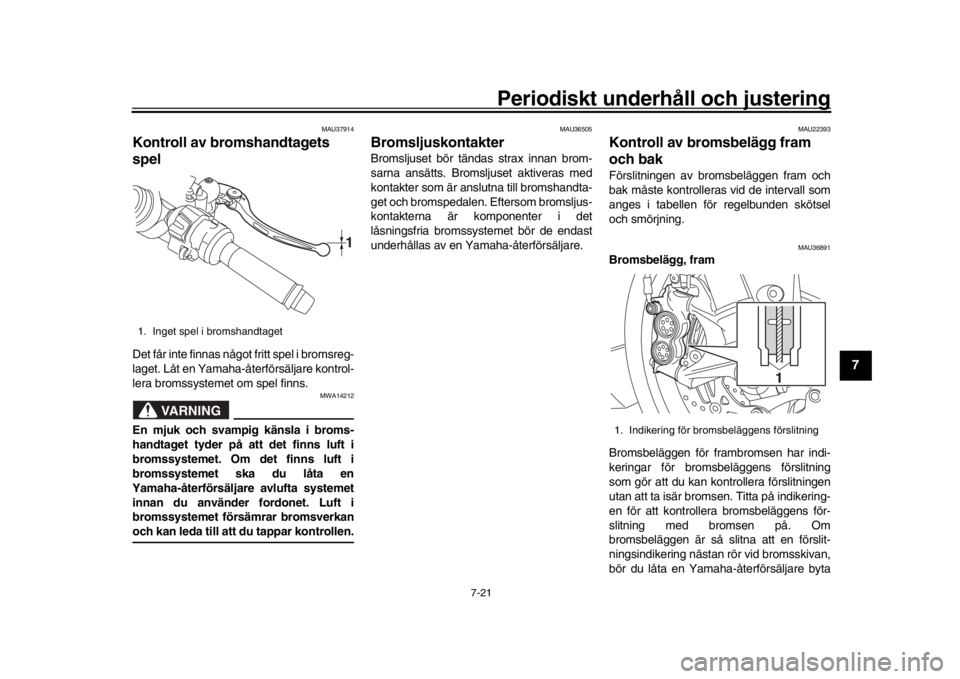

Kontroll av bromshandtagets
spelDet får inte finnas något fritt spel i bromsreg-
laget. Låt en Yamaha-återförsäljare kontrol-
lera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en
Yamaha-återförsäljare avlufta systemet
innan du använder fordonet. Luft i
bromssystemet försämrar bromsverkanoch kan leda till att du tappar kontrollen.
MAU36505
BromsljuskontakterBromsljuset bör tändas strax innan brom-
sarna ansätts. Bromsljuset aktiveras med
kontakter som är anslutna till bromshandta-
get och bromspedalen. Eftersom bromsljus-
kontakterna är komponenter i det
låsningsfria bromssystemet bör de endast
underhållas av en Yamaha-återförsäljare.
MAU22393
Kontroll av bromsbelägg fram
och bakFörslitningen av brom sbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU36891
Bromsbelägg, fram
Bromsbeläggen för fram bromsen har indi-
keringar för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indikering-
en för att kontrollera bromsbeläggens för-
slitning med bromsen på. Om
bromsbeläggen är så slitna att en förslit-
ningsindikering nästan rör vid bromsskivan,
bör du låta en Yamaha-återförsäljare byta
1. Inget spel i bromshandtaget
1
1. Indikering för bromsbeläggens förslitning
1
BX4-9-M1.book 21 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Periodiskt underhåll och justering
7-22
1
2
3
4
5
67
8
9
10
11
12
alla bromsbelägg.
MAU48071

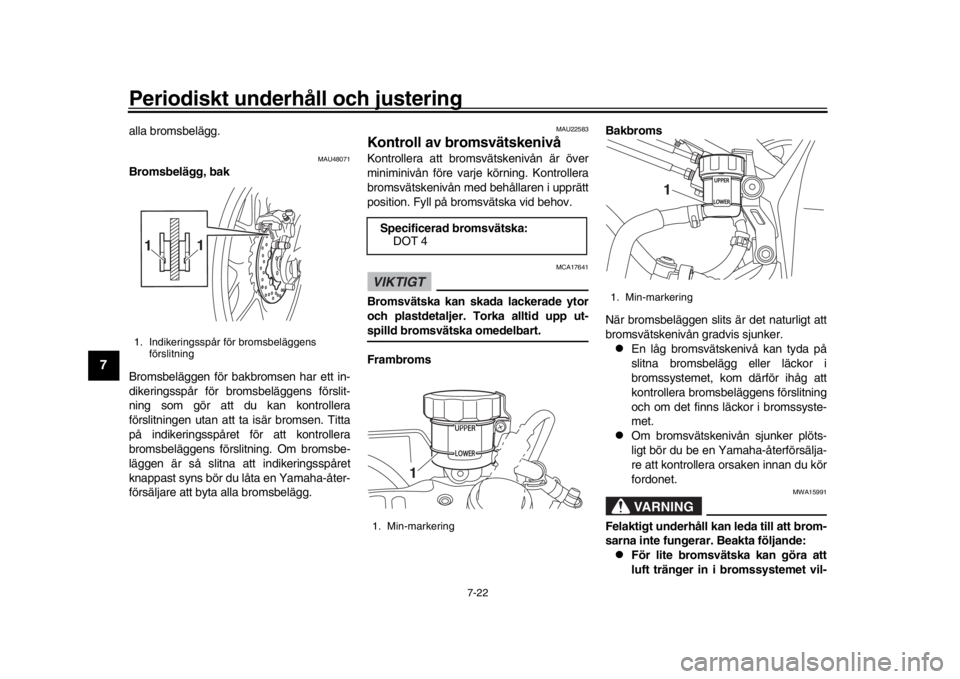

Bromsbelägg, bak
Bromsbeläggen för bakbromsen har ett in-
dikeringsspår för bromsbeläggens förslit-
ning som gör att du kan kontrollera
förslitningen utan att ta isär bromsen. Titta
på indikeringsspåret för att kontrollera
bromsbeläggens förslitning. Om bromsbe-
läggen är så slitna att indikeringsspåret
knappast syns bör du låta en Yamaha-åter-
försäljare att byta alla bromsbelägg.
MAU22583
Kontroll av bromsvätskenivåKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
bromsvätskenivån med behållaren i upprätt
position. Fyll på bromsvätska vid behov.VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-spilld bromsvätska omedelbart.
Frambroms Bakbroms
När bromsbeläggen slits är det naturligt att
bromsvätskenivån
gradvis sjunker.

En låg bromsvätskenivå kan tyda på
slitna bromsbelägg eller läckor i
bromssystemet, kom därför ihåg att
kontrollera bromsbeläggens förslitning
och om det finns läckor i bromssyste-
met.

Om bromsvätskenivån sjunker plöts-
ligt bör du be en Yamaha-återförsälja-
re att kontrollera orsaken innan du kör
fordonet.VARNING
MWA15991
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
1. Indikeringsspår för bromsbeläggens
förslitning
1
1
Specificerad bromsvätska:
DOT 41. Min-markering
1
1. Min-markering
1
BX4-9-M1.book 22 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Periodiskt underhåll och justering
7-23
1
2
3
4
5
678
9
10
11
12
ket försämrar bromsförmågan.

Rengör påfyllningslocket innan det
tas bort. Använd bara DOT
4-bromsvätska från en förseglad
behållare.

Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.

Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.

Var försiktig så att du inte får in vat-
ten när du fyller på bromsvätska.
Vatten sänker bromsvätskans kok-
punkt kraftigt och kan resultera iånglås.
MAU22734
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vartannat år. Dessutom bör tätning-
arna i huvudcylindrarna och bromsoken
samt bromsslangarna bytas vid de intervall
som anges nedan eller tidigare om broms-
systemet är skadat eller läcker.
Bromstätningar: vartannat år

Bromsslangar: vart 4:e år
MAU22762
KedjespänningKedjespänningen bör kontrolleras och
eventuellt justeras före varje körning.
MAU74251
För att kontrollera kedjespänningen 1. Ställ motorcykeln på sitt sidostöd.TIPSNär du kontrollerar oc h justerar kedjespän-ningen bör motorcykeln vara obelastad.
2. Lägg växeln i neutralläge.
3. Mät kedjespänningen som visas på bilden.
4. Om kedjespänningen inte stämmer1. KedjespänningKedjespänning: 25.0–35.0 mm (0.98–1.38 in)
1
BX4-9-M1.book 23 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Periodiskt underhåll och justering
7-24
1
2
3
4
5
67
8
9
10
11
12
måste den justeras enligt följande.
VIKTIGT: En felaktig kedjespänning
kan belasta motorn för mycket så-
väl som andra vitala delar på motor-
cykeln, vilket kan leda till att kedjan
kuggar över eller brister. För att hin-
dra att detta inträffar bör du se till
att kedjespänningen håller sig inom
specifikationerna.
[MCA10572]
MAU74260
För att justera kedjespänningen
Rådgör med en av Yamahas återförsäljare
innan du justerar kedjespänningen.1. Lossa axelmuttern och låsmuttern på
båda sidor om svingarmen.
2. För att sträcka kedjan, vrid justerbulten för kedjespänning på båda sidor om
svingarmen i riktning (a). För att lossa
kedjan, vrid justerbulten på båda sidor
om svingarmen i riktning (b), och tryck
bakhjulet framåt.TIPSAnvänd riktmarkeringarna på båda sidor om
svingarmen och kontrollera att båda kedje-
sträckarna är i samma läge så att hjulet blirrätt inriktat. 3. Dra åt axelmuttern och dra sedan åt
låsmuttrarna till angivet moment.
4. Kontrollera att kedjesträckarna är i samma läge, att kedjespänningen är
korrekt och att kedjan rör sig obehind-
rat.
MAU23026
Rengöring och smörjning av
kedjanKedjan måste rengöras och smörjas in vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning. I annat fall
kommer den snabbt att slitas ut, speciellt
om du kör i dammiga eller fuktiga områden.
Kedjan sköts enligt följande.VIKTIGT
MCA10584
Kedjan måste smörjas in efter tvättning
av motorcykeln, efter körning i regn elleri fuktiga områden.
1. Gör rent kedjan med fotogen och en li- ten mjuk borste. VIKTIGT: För att inte
skada O-ringarna får inte kedjan gö-
ras ren med ångtvätt, hög-
tryckstvätt eller olämpliga
lösningsmedel.
[MCA11122]
2. Torka av kedjan så att den blir torr.
3. Smörj in kedjan ordentligt med ett
smörjmedel som är anpassat för ked-
jor med O-ring. VIKTIGT: Använd
inte motorolja eller annat smörjme-
del på kedjan eftersom de kan inne-
hålla substanser som kan skada
O-ringarna.
[MCA11112]
1. Axelmutter
2. Kedjesträckare
3. Justerbult för kedjespänningen
4. Låsmutter
5. RiktmarkeringarÅtdragningsmoment: Axelmutter:
190 N·m (19 kgf·m, 140 lb·ft)
Låsmutter: 16 N·m (1.6 kgf·m, 12 lb·ft)
1
2 3
45
(a)
(b)
BX4-9-M1.book 24 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Periodiskt underhåll och justering
7-25
1
2
3
4
5
678
9
10
11
12
MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712] MAU23115

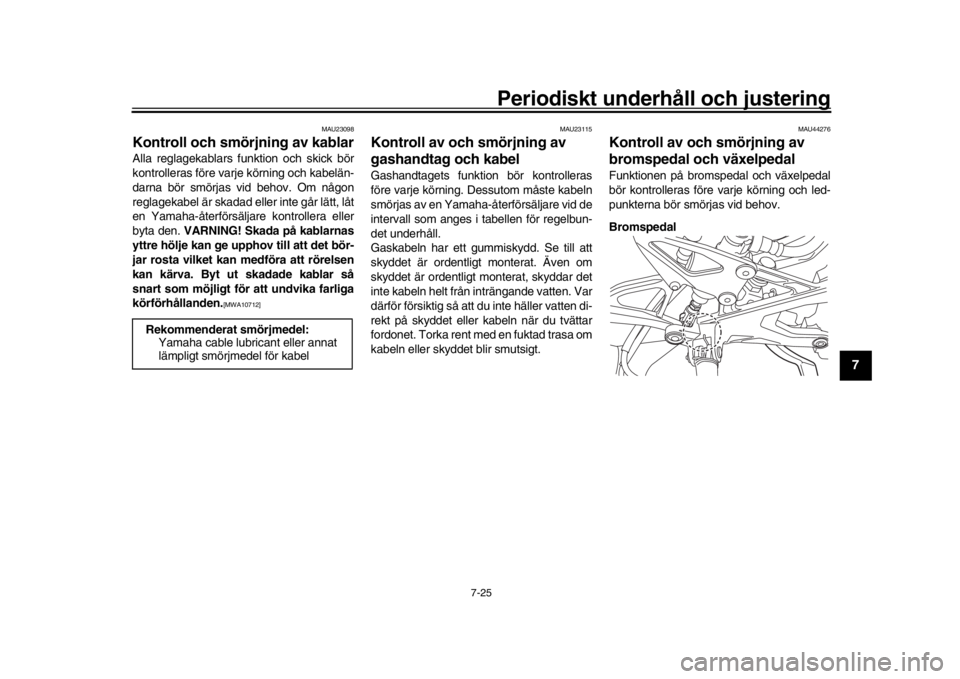

Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-åt
erförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skyddet är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten di-
rekt på skyddet eller kabeln när du tvättar
fordonet. Torka rent med en fuktad trasa om
kabeln eller skyddet blir smutsigt.
MAU44276
Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Rekommenderat smörjmedel: Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
BX4-9-M1.book 25 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Periodiskt underhåll och justering
7-26
1
2
3
4
5
67
8
9
10
11
12

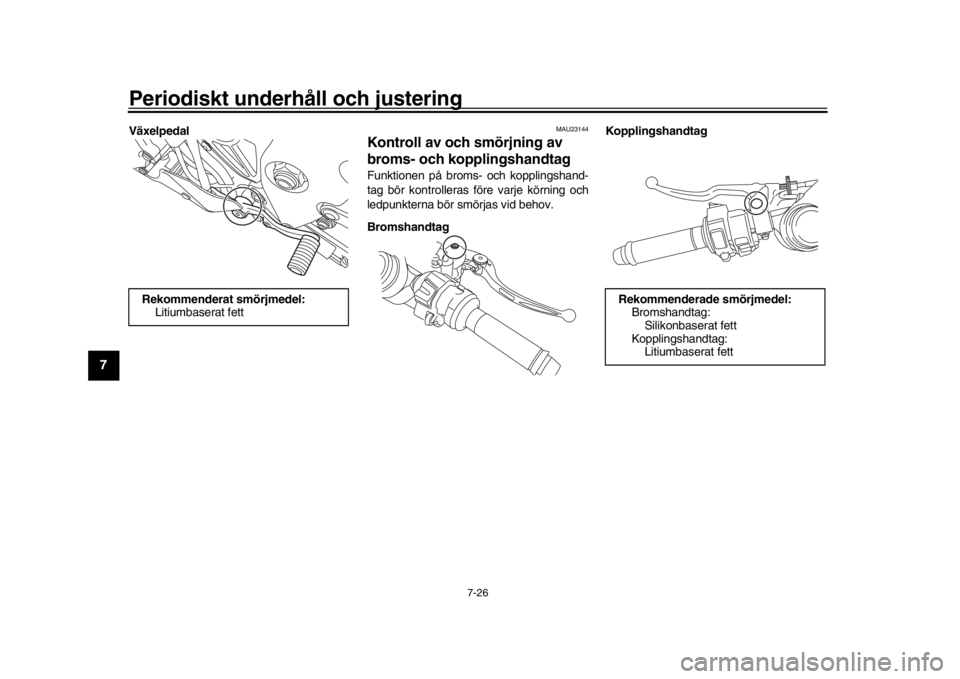

Växelpedal
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag Kopplingshandtag
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderade smörjmedel: Bromshandtag:Silikonbaserat fett
Kopplingshandtag:
Litiumbaserat fett
BX4-9-M1.book 26 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Periodiskt underhåll och justering
7-27
1
2
3
4
5
678
9
10
11
12

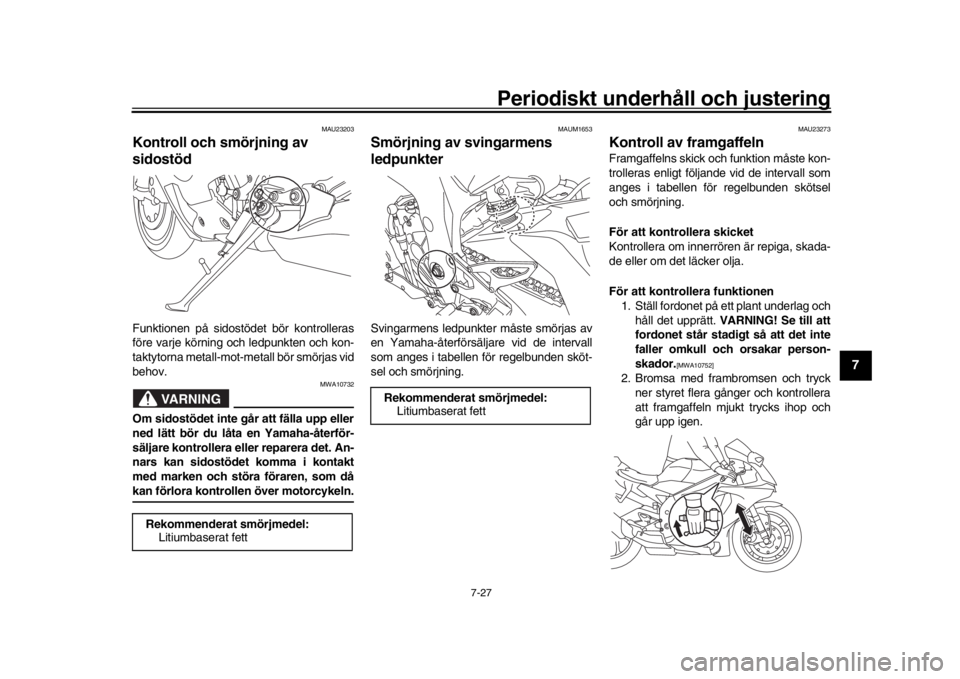

MAU23203
Kontroll och smörjning av
sidostödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-metall bör smörjas vid
behov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera elle r reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som dåkan förlora kontrollen över motorcykeln.
MAUM1653
S mörjning av svingarmens
ledpunkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste kon-
trolleras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera skicket
Kontrollera om innerr ören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen
1. Ställ fordonet på ett plant underlag och håll det upprätt. VARNING! Se till att
fordonet står stadigt så att det inte
faller omkull och orsakar person-
skador.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
BX4-9-M1.book 27 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Periodiskt underhåll och justering
7-28
1
2
3
4
5
67
8
9
10
11
12

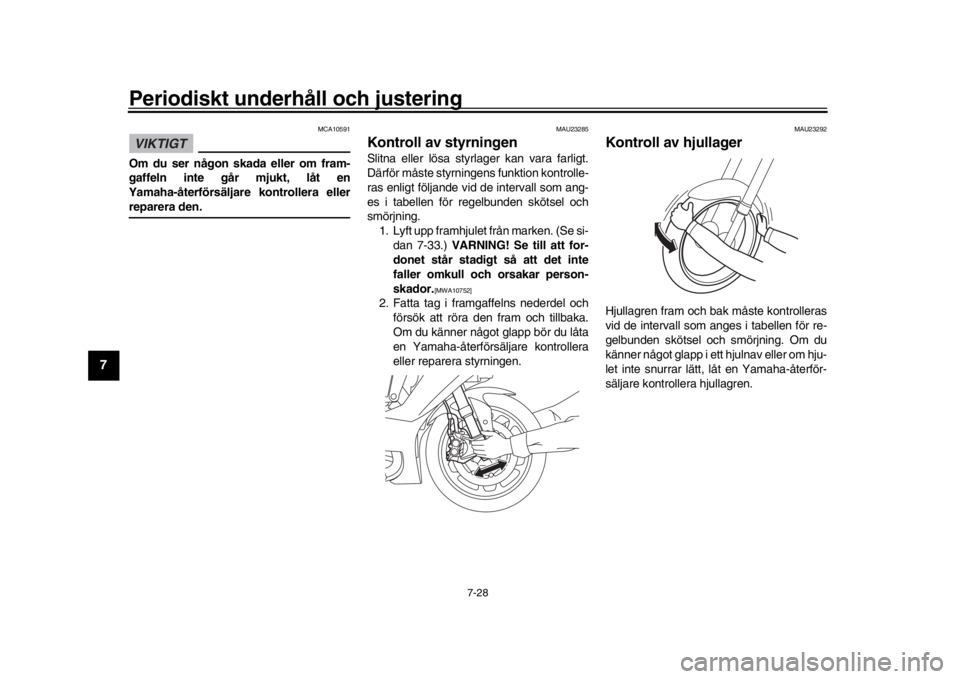

VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en
Yamaha-återförsäljare kontrollera ellerreparera den.
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrolle-
ras enligt följande vid de intervall som ang-
es i tabellen för regelbunden skötsel och
smörjning. 1. Lyft upp framhjulet från marken. (Se si- dan 7-33.) VARNING! Se till att for-
donet står stadigt så att det inte
faller omkull och orsakar person-
skador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om hju-
let inte snurrar lätt, låt en Yamaha-återför-
säljare kontrollera hjullagren.
BX4-9-M1.book 28 ページ ２０１８年６月７日　木曜日　午前１０時２０分
