3. Dra åt låsmuttern till angivet moment. VIKTIGT: Dra alltid åt låsmuttern
mot justeringsringen och dra sedan
åt låsmuttern till angivet mo-
ment.
[MCA22760]
Återfjädringens dämpning
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven vridas i riktning (a).
För att minska återfjädringens dämpning
och därmed göra återfjädringsdämpningen
mjukare, ska justerskru ven vridas i riktning

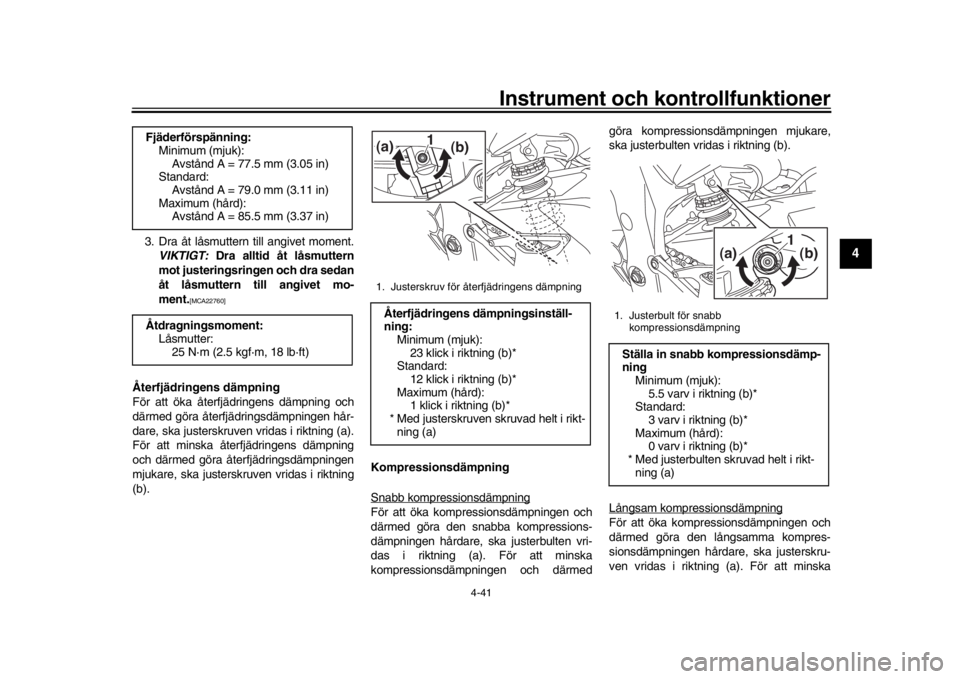

(b). Kompressionsdämpning
Snabb kompressionsdämpning
För att öka kompressionsdämpningen och
därmed göra den snabba kompressions-
dämpningen hårdare, ska justerbulten vri-
das i riktning (a). För att minska
kompressionsdämpningen och därmedgöra kompressionsdämpningen mjukare,
ska justerbulten vridas i riktning (b).
Långsam kompressionsdämpning
För att öka kompressionsdämpningen och
därmed göra den långsamma kompres-
sionsdämpningen hårdare, ska justerskru-
ven vridas i riktning (a). För att minska
Fjäderförspänning:
Minimum (mjuk): Avstånd A = 77.5 mm (3.05 in)
Standard:
Avstånd A = 79.0 mm (3.11 in)
Maximum (hård): Avstånd A = 85.5 mm (3.37 in)
Åtdragningsmoment: Låsmutter:
25 N·m (2.5 kgf·m, 18 lb·ft)
1. Justerskruv för återfjädringens dämpningÅterfjädringens dämpningsinställ-
ning:Minimum (mjuk):23 klick i riktning (b)*
Standard:
12 klick i riktning (b)*
Maximum (hård): 1 klick i riktning (b)*
* Med justerskruven skruvad helt i rikt- ning (a)(a) (b)
1
1. Justerbult för snabb
kompressionsdämpningStälla in snabb kompressionsdämp-
ning Minimum (mjuk):5.5 varv i riktning (b)*
Standard: 3 varv i riktning (b)*
Maximum (hård):
0 varv i riktning (b)*
* Med justerbulten skruvad helt i rikt- ning (a)
(a) (b)
1
BX4-9-M1.book 41 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Instrument och kontrollfunktioner
4-42
1
2
34
5
6
7
8
9
10
11
12
kompressionsdämpningen och därmed
göra kompressionsdämpningen mjukare,
ska justerskruven vr idas i riktning (b).TIPS
Även om det totala antalet klick i juste-
ringsmekanismen för dämpkraft kan-
ske inte helt överensstämmer med specifikationerna på grund av mindre
avvikelser i produktionen, gäller alltid
detta antal klick för hela inställningsin-
tervallet. Kontrollera antalet klick och
ändra specifikationerna för minimum
och standard efter behov för exakt jus-
tering.

När justerbulten för dämpningskraft
vrids i riktning (a), kan läget för 0 klickoch 1 klick vara detsamma.
För YZF-R1M:
Den här modellen är utrustad med elektro-
nisk tävlingsfjädring från ÖHLINS.
Kompressionsdämpning och återfjäd-
ring
Kompressionsdämpningen och återfjäd-
ringen styrs elektronisk t och kan justeras
via MENU-skärmen. Se ERS på sidan 4-17
för mer information om hur du justerar in-
ställningarna.
Fjäderförspänning
Fjäderförspänningen justeras manuellt.
VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-kanismen. 1. Lossa låsmuttern.
2. För att öka fjäderförspänningen och
därigenom göra fjädringen hårdare vri-
der du justeringsringen i riktning (a).
För att minska fjäderförspänningen
och därigenom göra fjädringen mjuka-
re vrider du justeringsringen i riktning
(b).
Inställningen för fjäderförspänning
fastställs genom att du mäter avstånd
A. Ju längre avståndet A är, desto hö-
gre fjäderförspänning. Ju kortare av-
ståndet A är, desto lägre
fjäderförspänning.

Använd specialnyckeln i ägarens
verktygssats när du gör justeringar.
1. Justerskruv för långsam
kompressionsdämpningStälla in långsam kompressions-
dämpning
Minimum (mjuk):18 klick i riktning (b)*
Standard:
10 klick i riktning (b)*
Maximum (hård): 0 klick i riktning (b)*
* Med justerskruven skruvad helt i rikt- ning (a)
(a) (b)
1
1. Justeringsring för fjäderförspänning
2. Låsmutter
1
(a) (b)
2
BX4-9-M1.book 42 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Instrument och kontrollfunktioner
4-43
1
2
345
6
7
8
9
10
11
12
3. Dra åt låsmuttern till angivet moment. VIKTIGT: Dra alltid åt låsmuttern
mot justeringsringen och dra sedan
åt låsmuttern till angivet mo-
ment.
[MCA22760] MAU67050
EXUP-systemDenna modell är utrustad med Yamahas
EXUP (EXhaust Ultimate Power valve) sys-
tem. Systemet förs
tärker motoreffekten
med hjälp av en ventil som reglerar avgas-
flödet inuti avgaskammaren.VIKTIGT
MCA15611
EXUP-systemet har ställts in och testats
noga vid Yamaha fabriken. Om du änd-
rar dessa inställningar utan att ha till-
räcklig kunskap kan det innebära att du
försämrar motorprestandan och kanskada motorn.
MAU70641
S trömuttagFordonet är utrustat med ett strömuttag.
Kontakta alltid en Yamaha-återförsäljare
innan du monterar några tillbehör.

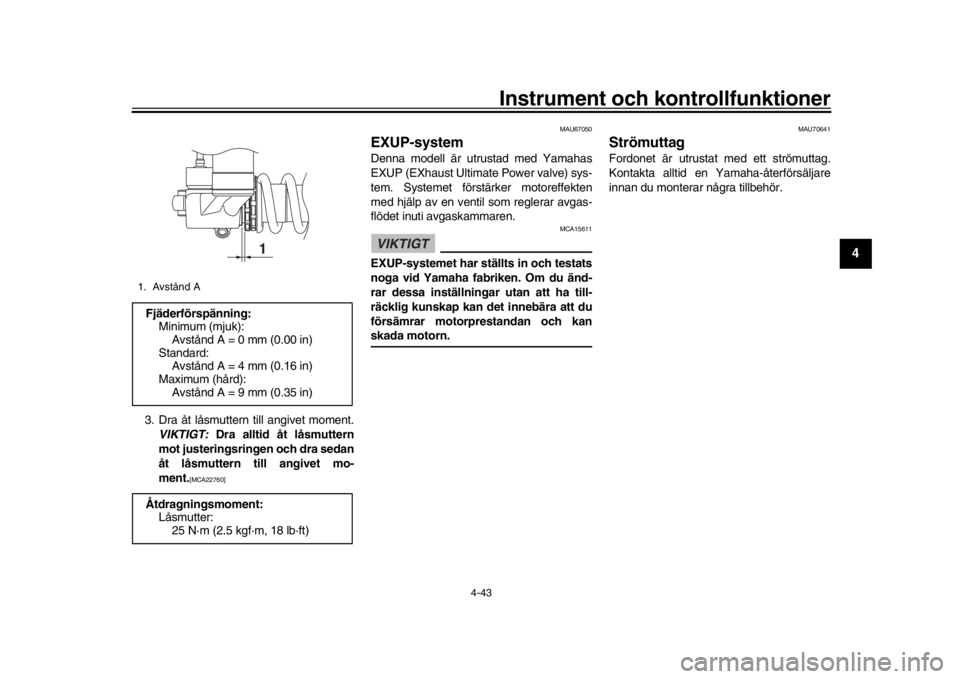

1. Avstånd AFjäderförspänning:
Minimum (mjuk):
Avstånd A = 0 mm (0.00 in)
Standard: Avstånd A = 4 mm (0.16 in)
Maximum (hård): Avstånd A = 9 mm (0.35 in)
Åtdragningsmoment: Låsmutter: 25 N·m (2.5 kgf·m, 18 lb·ft)
1
BX4-9-M1.book 43 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Instrument och kontrollfunktioner
4-44
1
2
34
5
6
7
8
9
10
11
12
MAU15306
S idostödSidostödet är placer at på ramens vänstra
sida. Fäll upp stödet och fäll ner det med fo-
ten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaringav avstängningssystem et för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rättsätt.
MAU57952
Avstängningssystem för
tändkretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt. Det
stoppar även motorn om sidostödet fälls
ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPS
Denna kontroll är mest tillförlitlig om
motorn är varm.

Se sidorna 4-2 och 4-3 för informationom strömställarens användning.
BX4-9-M1.book 44 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Instrument och kontrollfunktioner
4-45
1
2
345
6
7
8
9
10
11
12
JA NEJ JA NEJ JA NEJ
VARNING
Med motorn a vstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbryt aren till påslaget läge.
4. Lägg växeln i neutr alläge.
5. Tryck på startknappen.
Startar motorn?
Neutrallägeskontakten kanske inte funger ar.
Du bör inte köra motorcykeln förrän en
Y amaha-återförsäljare har kontroller at den.
Med motorn fortf
arande igång:
6. Fäll upp sidostödet.
7. Dr a i kopplingshandtaget.
8.

Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Y amaha-återförsäljare har kontroller at den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dr a i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Y amaha-återförsäljare h ar k
ontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
BX4-9-M1.book 45 ページ ２０１８年６月７日　木曜日　午前１０時２０分

5-1
1
2
3
45
6
7
8
9
10
11
12
För din egen säkerhet – kontroller före körning
MAU15599
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållspro cedurer samt sche-
man som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte insp ekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-rerna som beskrivs i den här handboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle Kontrollera bränslenivån i tanken.
Fyll på om det behövs.
Kontrollera om det finns läckage i bränsleledningarna.
Kontrollera snyftventilens slang i br
änsletanken och överfallsslangen för
tilltäppning, sprickor eller skador och kontrollera slanganslutningarna. 4-32, 4-33
Motorolja Kontrollera oljenivån i motorn.
Fyll på, vid behov, med rekommenderad olja till rätt nivå.
Kontrollera om det läcker någon olja. 7-12
Kylvätska Kontrollera kylvätskenivån i kylvätskebehållaren.
Fyll på, vid behov, med rekommen
derad kylvätska till rätt nivå.
Kontrollera om kylsystemet läcker. 7-15
Frambroms Kontrollera funktionen.
Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta
bromssystemet.
Kontrollera om bromsbeläggen är slitna.
Byt vid behov.
Kontrollera vätskenivån i behållaren.
Fyll på specificerad bromsvätska till rätt nivå vid behov.
Kontrollera om hydraulsystemet läcker. 7-21
BX4-9-M1.book 1 ページ ２０１８年６月７日　木曜日　午前１０時２０分

För din egen säkerhet – kontroller före körning
5-2
1
2
3
456
7
8
9
10
11
12
Bakbroms Kontrollera funktionen.
Om den känns mjuk eller fjädrar, be
en Yamaha-återförsäljare att lufta
bromssystemet.
Kontrollera om bromsbeläggen är slitna.
Byt vid behov.
Kontrollera vätskenivån i behållaren.
Fyll på specificerad bromsväts ka till rätt nivå vid behov.
Kontrollera om hydraulsystemet läcker. 7-21
Koppling Kontrollera funktionen.
Smörj kabeln om det behövs.
Kontrollera glappet i handtaget.
Justera vid behov. 7-20
Gashandtag Kontrollera att det går mjukt.
Kontrollera gashandtagets spel.
Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 7-17, 7-25
Reglagekablar Kontrollera att det går mjukt.
Smörj om det behövs. 7-25
Kedja Kontrollera kedjespänningen.
Justera vid behov.
Kontrollera kedjans skick.
Smörj om det behövs. 7-23, 7-24
Hjul och däck Kontrollera om de är skadade.
Kontrollera mönsterdjup och däckens skick.
Kontrollera lufttrycket.
Korrigera vid behov. 7-18, 7-20
Bromspedal och växelpedal Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs. 7-25
Broms- och
kopplingshandtag Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs.
7-26
S idostöd Kontrollera att det går mjukt.
Smörj ledpunkten om det behövs. 7-27
Ramfästen Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
Dra åt om det behövs. —
ARTIKEL KONTROLLER
SIDAN
BX4-9-M1.book 2 ページ ２０１８年６月７日　木曜日　午前１０時２０分

För din egen säkerhet – kontroller före körning
5-3
1
2
3
45
6
7
8
9
10
11
12
Insugningsslang Kontrollera att insugningsslangen inte är tilltäppt.
Avlägsna främmande partiklar
från silen om det behövs. —
Instrument, belysning,
signaler och kontakter Kontrollera funktionen.
Korrigera vid behov.
—
S idostödets kontakt Kontrollera funktionen på avstängningssystemet för tändkrets.
Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som
det ska. 4-44
ARTIKEL KONTROLLER
SIDAN
BX4-9-M1.book 3 ページ ２０１８年６月７日　木曜日　午前１０時２０分

6-1
1
2
3
4
567
8
9
10
11
12
Hantering och viktiga punkter vid körning
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-dor.
MAU73461
TIPSDen här modellen är utrustad med:
en tröghetsmätare (IMU) som stoppar
motorn i händelse av att fordonet väl-
ter. I sådana fall ska du vrida huvud-
strömbrytaren till avstängt läge (och
sedan slå på den igen) innan du försö-
ker starta om moto rn. Om du inte gör
det kommer motorn inte att starta även
om motorn går runt när startknappen
trycks in.

ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. I sådana fall behöver du bara
trycka in startknappen när du vill startamotorn igen.
MAU79303
S tart av motornFör att tändkretsens avstängningssystem
(sidan 4-44) ska tillåta att motorn får startas
måste något av följande vara uppfyllt:
Växeln ligger i neutralläge.

En växel ligger i men kopplingshandta-
get är indraget och sidostödet är upp-
fällt.
Starta motorn
1. Sätt in nyckeln i huvudströmbrytaren.
2. Ställ in Stopp/Kör/Start-knappen på “”.
3. Vrid huvudströmbrytaren (nyckel) till “ON”.
4. Bekräfta att följande varningslampor och indikatorlampor utför en självtest.

Varningslampa för motorproblem

Varningslampa för oljetryck och
kylvätsketemperatur

ABS-varningslampa

Varningslampa för bränslenivå

Hjälpsystemets varningslampa

Växlingsindikator

Indikatorlampa för stabilitetskon-
troll

Indikeringslampa för startspärrsys-
tem
BX4-9-M1.book 1 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Hantering och viktiga punkter vid körning
6-2
1
2
3
4
56
7
8
9
10
11
12
TIPS
Varningslampan för oljetryck och kyl-
vätsketemperatur tänds, släcks kort-
varigt och förblir sedan tända tills
motorn har startat.

ABS-varningslampan lyser tills fordo-net börjar röra sig.
VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-trollera fordonet.
5. Växla till friläget (eller håll kopplings- handtaget intryckt när sidostödet är
uppfällt).
6. Tryck på startknappen och släpp den
när motorn startar.
Om motorn inte startar inom 5 sekun-
der efter det att du tryckt på startknap-
pen ska du vänta i 10 sekunder innan
du trycker på knappen igen så att bat-
terispänningen får tid att återställas.VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-tioner så länge som motorn är kall!
MAU67082
VäxlingGenom att utnyttja växlarna kan du styra
den tillgängliga motorkraften som behövs
för start, acceleration, körning uppför branta
backar etc.
Denna modell är utrustad med QSS. Se si-
dorna 3-2 och 4-15.TIPSTryck ned växelpedalen i 2:ans växel eller
höj den en aning i 1:ans växel när du villväxla till friläge ( ).VIKTIGT
MCA22521

Låt inte motorcykeln rulla för länge
i friläge med motorn avstängd och bogsera inte motorcykeln långa
sträckor. Växellådan får bara till-
räckligt med smörjning så länge
motorn är igång. Otillräcklig smörj-
ning kan skada växellådan.

När snabbväxlingssystemet inte
används ska du alltid trycka in
kopplingshandtaget för att förhin-
dra skador på motorn, växellådanoch drivlinan.
1. Växellägen
2. Växelpedal
1 2 3 4
5 6
N
1
2
BX4-9-M1.book 2 ページ ２０１８年６月７日　木曜日　午前１０時２０分
