Sistema de corte do circuito de
igniçãoEste sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral está
para cima. Além disso, para o motor se o
descanso lateral for baixado com a trans-
missão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTA
Esta verificação é mais fiável se for
efetuada com o motor quente.

Consulte as informações sobre a ope-
ração dos interruptores nas páginas4-2 e 4-3.
BX4-9-P1.book 49 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
4-50
1
2
34
5
6
7
8
9
10
11
12

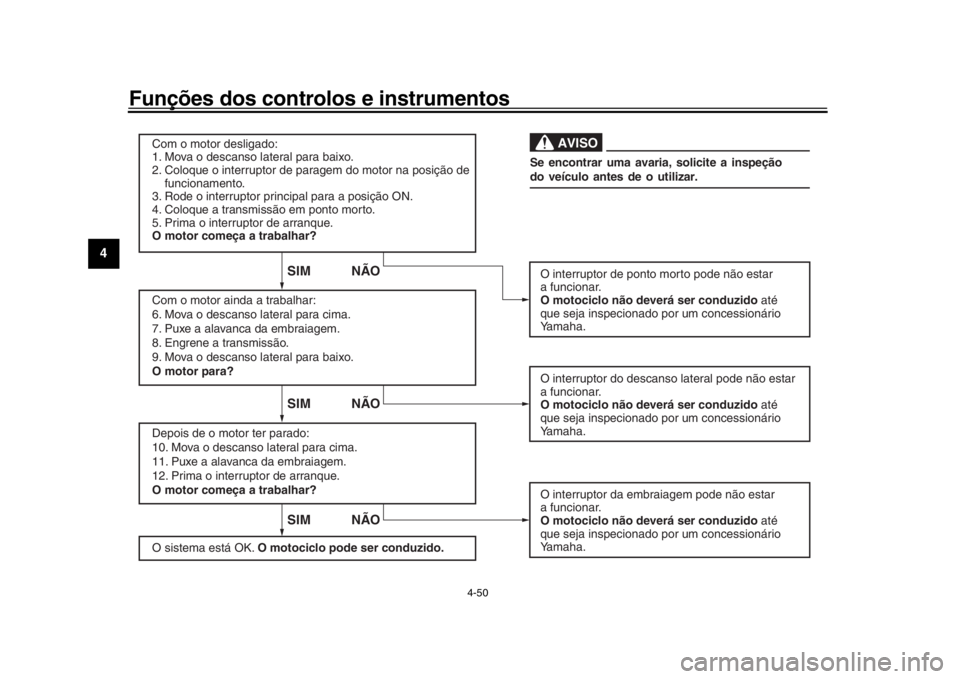

SIM NÃOSIM NÃO
SIM NÃO
AVISO
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Coloque o interruptor de paragem do motor na posição de yfuncionamento.
3. Rode o interruptor principal para a posição ON.
4. Coloque a transmissão em ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor de ponto morto pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Puxe a alavanca da embraiagem.
8. Engrene a transmissão.
9. Mova o descanso lateral para baixo.
O motor para?
O interruptor do descanso lateral pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Puxe a alavanca da embraiagem.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor da embraiagem pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
O sistema está OK. O motociclo pode ser conduzido. Se encontrar uma avaria, solicite a inspeção
do veículo antes de o utilizar.
BX4-9-P1.book 50 ページ ２０１８年６月７日　木曜日　午前１１時２４分

5-1
1
2
3
456
7
8
9
10
11
12
Para sua segurança – verifi cações prévias à utilização
PAU15599
Inspecione o seu veículo sempre que o utiliz ar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra se mpre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos procedimentosdeste manual, solicite a um concessionário Yamaha que inspecione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível Verifique o nível de combustível no respetivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.
Verifique se existem obstruções, fendas ou danos no tubo de respiração e no
tubo de descarga do depósito de combustível e verifique as ligações dos tubos. 4-35, 4-37
Óleo do motor Verifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo. 7-14
Refrigerante Verifique o nível de refrigerante no reservatório.
Se necessário, adicione refrigerante recomendado até ao nível especificado.
Verifique se o sistema de refrigeração tem fugas. 7-17
Travão dianteiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso,
solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos travões especificado até ao nível especificado.
Verifique se o sistema hidráulico apresenta fugas. 7-25, 7-26
BX4-9-P1.book 1 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Para sua segurança – verificações prévias à utilização
5-2
1
2
3
45
6
7
8
9
10
11
12
Travão traseiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso,
solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos travões especificado até ao nível
especificado.
Verifique se o sistema hidráulico apresenta fugas. 7-25, 7-26
Embraiagem Verifique o funcionamento.
Se necessário, lubrifique o cabo.
Verifique a folga da alavanca.
Se necessário, ajuste-a. 7-23
Punho do acelerador Certifique-se de que o funcionamento é suave.
Verifique a folga do punho do acelerador.
Se necessário, solicite a um conces
sionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 7-19, 7-30
Cabos de controlo Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a. 7-29
Corrente de transmissão Verifique a folga da corrente.
Se necessário, ajuste-a.
Verifique o estado da corrente.
Se necessário, lubrifique-a. 7-27, 7-29
Rodas e pneus Verifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija. 7-20, 7-22
Pedais do travão e de
mudança de velocidade Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.
7-30
Alavancas do travão e da
embraiagem Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os
pontos de articulação da alavanca. 7-31
Descanso lateral Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique o pivô. 7-31
ITEM VERIFICAÇÕES PÁGINA
BX4-9-P1.book 2 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Para sua segurança – verificações prévias à utilização
5-3
1
2
3
456
7
8
9
10
11
12
Fixadores do chassis Certifique-se de que todas as porcas,
cavilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os. —
Conduta de entrada de ar Certifique-se de que a conduta de entrada de ar não está bloqueada.
Remova quaisquer objetos estranhos da rede, se necessário. —
Instrumentos, luzes, sinais e
interruptores Verifique o funcionamento.
Se necessário, corrija.
—
Interruptor do descanso
lateral Verifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema não estiver a funcionar corretamente, solicite
a um concessionário
Yamaha que verifique o veículo. 4-48
ITEM
VERIFICAÇÕES PÁGINA
BX4-9-P1.book 3 ページ ２０１８年６月７日　木曜日　午前１１時２４分

6-1
1
2
3
4
56
7
8
9
10
11
12
Utilização e questões impo rtantes relativas à condução
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-mentos.
PAU73461
NOTAEste modelo está equipado com:
uma unidade de medição de inércia
(IMU) que desliga o motor em caso de
capotagem. Neste caso, desligue o in-
terruptor principal (e depois volte a li-
gá-lo) antes de tentar voltar a ligar o
motor. Se não o fizer, o motor não liga-
rá, apesar de dar sinal quando o inter-
ruptor de arranque é premido.

um sistema de paragem automática
do motor. O motor desliga-se automa-
ticamente se for deixado em ralenti du-
rante 20 minutos. Neste caso, basta
premir o interrupt or de arranque paravoltar a ligar o motor.
PAU79303
Colocar o motor em
funcionamentoPara que o sistema de corte do circuito de
ignição (página 4-49) permita o arranque,
tem de haver conformidade com uma das
seguintes condições:
A transmissão está em ponto morto.

A transmissão está engrenada com a
alavanca da embraiagem acionada e
o descanso lateral para cima.
Colocar o motor em funcionamento
1. Introduza a chave no interruptor princi-
pal.
2. Coloque o interruptor de paragem/an- damento/arranque em “ ”.
3. Rode o interruptor principal (chave)
para “ON”.
4. Confirme que as seguintes luzes de advertência e indicadores luminosos
efetuam um autocontrolo.

Luz de advertência de problema no
motor

Luz de advertência da pressão do
óleo e da temperatura do refrige-
rante

Luz de advertência do ABS

Luz de advertência do nível de
combustível
BX4-9-P1.book 1 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Utilização e questões importantes relativas à condução
6-2
1
2
3
4
567
8
9
10
11
12

Luz de advertência do sistema au-
xiliar

Indicador luminoso de mudança de
velocidade

Indicador luminoso do controlo de
estabilidade

Indicador luminoso do sistema
imobilizador
NOTA
A luz de advertência da pressão do
óleo e da temperatura do refrigerante
irá acender-se, desligar-se brevemen-
te e, depois, permanecer ligada até o
motor ser ligado.

A luz de advertênc ia do ABS perma-
necerá acesa até que o veículo estejaem movimento.
PRECAUÇÃO
PCA24110
Se uma luz de advertência ou um indica-
dor luminoso não funcionarem da forma
acima descrita, solicite a um concessio-nário Yamaha que verifique o veículo.
5. Mude a transmissão para ponto morto (ou mantenha a alavanca da embraia-
gem puxada com o descanso lateral
para cima).
6. Prima o interruptor de arranque e sol- te-o quando o motor estiver em funcio-
namento.
Se o motor não arrancar dentro de 5
segundos após premir o interruptor de
arranque, aguarde 10 segundos antes
de voltar a premir o interruptor para
permitir a reposição da tensão da ba-
teria.
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profundamente com o motorfrio!
PAU67082
Mudança de velocidadesA mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque,
aceleração, subi-
da de encostas, etc.
Este modelo está equipado com QSS. Con-
sulte as páginas 3-3 e 4-17.NOTAPara mudar para ponto morto ( ), pressio-

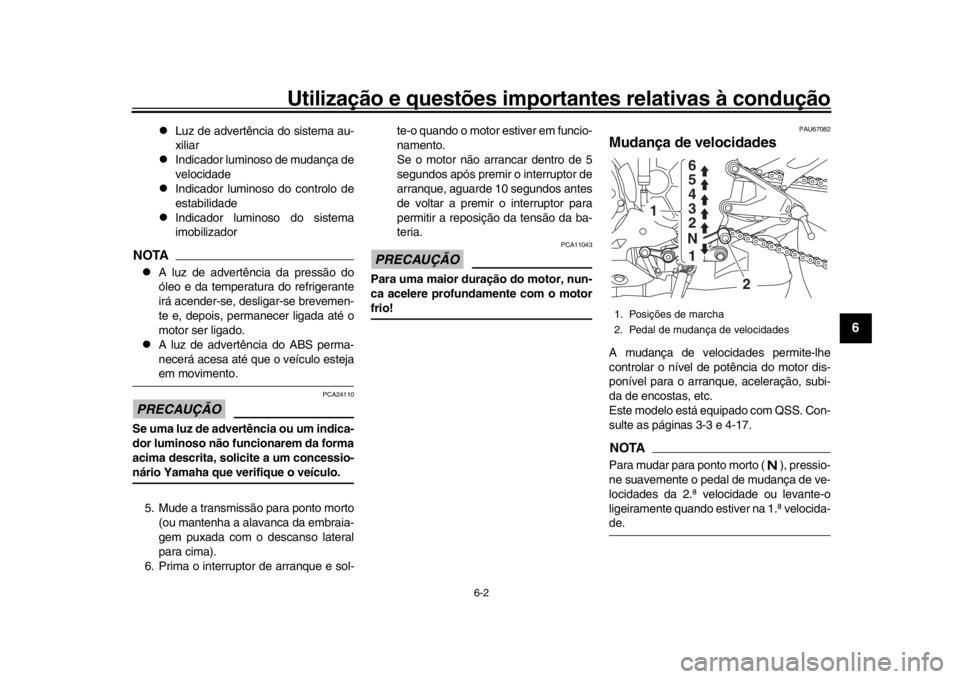

ne suavemente o pedal de mudança de ve-
locidades da 2.ª velocidade ou levante-o
ligeiramente quando estiver na 1.ª velocida-de.1. Posições de marcha
2. Pedal de mudança de velocidades
1 2 3 4
5 6
N
1
2
BX4-9-P1.book 2 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Utilização e questões importantes relativas à condução
6-3
1
2
3
4
56
7
8
9
10
11
12
PRECAUÇÃO
PCA22521

Mesmo com a transmissão em pon-
to morto, não deslize o veículo du-
rante longos períodos de tempo
com o motor desligado, nem rebo-
que o motociclo durante grandes
distâncias. A transmissão é devida-
mente lubrificada apenas quando o
motor está a funcionar. Uma lubrifi-
cação inadequada poderá danificar
a transmissão.

Exceto ao utilizar o sistema de mu-
dança rápida de velocidade, puxe
sempre a alavanca da embraiagem
ao mudar de velocidade para evitar
danos no motor, na transmissão eno sistema de transmissão.
PAU16811
Sugestões para a redução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
Mude rapidamente para uma velocida-
de superior e evite velocidades eleva-
das do motor durante a aceleração.

Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.

Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o pe-
ríodo entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam as
folgas de funcionamento adequadas. Du-
rante este período, deve-se evitar o funcio-
namento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17085
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 7000 rpm. PRECAUÇÃO: Após ter per-
corrido 1000 km (600 mi), o óleo do mo-
tor deverá ser mudado e o cartucho ou
elemento do filtro de óleo substituí-
do.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
BX4-9-P1.book 3 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Utilização e questões importantes relativas à condução
6-4
1
2
3
4
567
8
9
10
11
12
de 8400 rpm.
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.PRECAUÇÃO
PCA10311

Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.

Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-rifique o veículo.
NOTADurante e após o período de rodagem do
motor, o calor do escape pode causar a
descoloração do tubo de escape, mas issoé normal.
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312

Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.

Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.

Não estacione perto de erva ou de
outros materiais inflamáveis quepossam incendiar-se.
BX4-9-P1.book 4 ページ ２０１８年６月７日　木曜日　午前１１時２４分

7-1
1
2
3
4
5
67
8
9
10
11
12
Manutenção periódica e ajustes
PAU17246
A inspeção, ajuste e lubrificação periódicos
manterão o seu veículo no estado mais se-
guro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor do
veículo. Os pontos mais importantes de ins-
peção, ajuste e lubrificação do veículo são
explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da utili-
zação individual, os intervalos de manuten-
ção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for mantido em condi-
ções ou se a manutenção for efetuada
incorretamente, o risco de ferimentos ou
morte pode ser maior durante os proce-
dimentos de assistência ou a utilização
do veículo. Se não estiver familiarizado
com a assistência ao veículo, solicite
este serviço a um concessionárioYamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli- gue o motor durante os procedimentos
de manutenção.

Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes elétricos
que podem provocar choques ou
incêndios.

Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informaçõessobre o monóxido de carbono.AVISO
PWA15461
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes delhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um
ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção periódi-
ca que se segu em, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializ ados. A manuten-
ção, substituição ou re paração dos disposi-
tivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimen to de reparação de-
vidamente certificado (c aso aplicável). Os
concessionários Yamaha possuem a for-
mação e o equipamento necessários para
realizar estes serviç os em particular.
BX4-9-P1.book 1 ページ ２０１８年６月７日　木曜日　午前１１時２４分
