Información relativa a la seguridad
12
3
4
5
6
7
8
9
10
11
12
No conduzca sin estar cualificado y no preste su motocicleta a personas
que no lo estén.
Conozca sus capacidades y sus lí- mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con la motocicleta y
todos sus mandos.

Muchos accidentes se han debido a
un error del conductor de la motocicle-
ta. Un error típico consiste en abrirse
demasiado en una curva a causa del
exceso de velocidad o el subviraje (án-
gulo de ladeo insuficiente para la velo-
cidad).
Respete siempre el límite de veloci-dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.
Señale siempre antes de girar o cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.

La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.
Para mantener el control de la mo- tocicleta durante la marcha, el con-
ductor debe mantener ambas
manos en el manillar y ambos pies
en las estriberas.
El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asidero con las dos manos y
mantener ambos pies en las estri-
beras del pasajero. No lleve nunca
a un pasajero que no pueda mante-
ner firmemente ambos pies en las
estriberas.

No conduzca nunca bajo los efectos
del alcohol u otras drogas.

Esta motocicleta está diseñada única-
mente para circular en calle/carretera.
No es adecuado para caminos.
Protección personal
La mayoría de las mu ertes en accidentes
de motocicleta se producen por lesiones en
la cabeza. El uso de un casco de seguridad
es esencial en la prevención o reducción de
las lesiones en la cabeza.

Utilice siempre un casco homologado.

Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.

El uso de una chaqueta, botas, panta-
lones y guantes resistentes, etc., re- sulta eficaz para prev
enir o reducir las
abrasiones o laceraciones.

No lleve nunca prendas amplias que
puedan engancharse en los mandos,
las estriberas o en las ruedas y provo-
car lesiones o un accidente.

Utilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la marcha
o después y pueden provocar quema-
duras.

El pasajero debe observar también las
precauciones indicadas anteriormen-
te.
Evite el envenenamiento por monóxido
de carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. La inha-
lación de monóxido de carbono puede pro-
vocar dolores de cabeza, mareo,
somnolencia, nauseas, c onfusión y, por úl-
timo, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presen-
te aunque no se vea ni se huela nada pro-
cedente del escape del motor. Se pueden
acumular en tiempo muy breve niveles leta-
les de monóxido de carbono que le postra-
rán rápidamente y le impedirán salvarse.
BX4-9-S1.book 2 ページ ２０１８年６月７日　木曜日　午前９時４７分

1-3
Información relativa a la seguridad
1
2
3
4
5
6
7
8
9
10
11
12
Asimismo, en lugares cerrados o mal venti-
lados pueden mantenerse niveles letales
de monóxido de carbono durante horas o
días. Si nota cualquier síntoma de envene-
namiento por monóxido de carbono aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE TRATAMIENTO MÉDI-
CO.
No ponga el motor en marcha en un lu-
gar cerrado. Aunque intente eliminar
los gases de escape con extractores o
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.

No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.

No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas.
Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso de la
motocicleta puede reducir su estabilidad y
manejabilidad. Para evitar la posibilidad de
un accidente, tenga mucho cuidado al aña-
dir carga o accesorios a la motocicleta. Si ha añadido carga o accesorios a la motoci-
cleta, conduzca con mucha precaución. A
continuación, además de información sobre
accesorios, exponemos algunas reglas ge-
nerales que se deben observar en caso de
cargar equipaje o añadir accesorios a la
motocicleta:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima.
La utilización de un vehí-
culo sobrecargado puede ocasionar un
accidente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:

El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible de la motocicleta. Sujete bien
los objetos más pesados lo más cerca
posible del centro del vehículo y distri-
buya el peso lo más uniformemente
posible en ambos lados de la motoci-
cleta a fin de reducir al mínimo el des-
equilibrio o la inestabilidad.

El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.
Ajuste correctamente la suspensión
en función de la carga que lleve
(únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
No sujete nunca objetos grandes o pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Tales objetos, como por ejemplo
sacos de dormir, bolsas de lona o
tiendas de campaña, pueden crear
inestabilidad en el manejo o dismi-
nuir la respuesta de la dirección.

Este vehículo no está diseñado
para arrastrar un remolque o para
acoplarle un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
Carga máxima:
187 kg (412 lb)
BX4-9-S1.book 3 ページ ２０１８年６月７日　木曜日　午前９時４７分

1-4
Información relativa a la seguridad
12
3
4
5
6
7
8
9
10
11
12
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen-
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesori os y modificacio-
nes no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las presta- ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño. Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.

Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 7-19 las especifica-
ciones de los neumáticos e información so-
bre su mantenimiento y sustitución.
Transporte de la motocicleta
Asegúrese de seguir la s instrucciones si-
BX4-9-S1.book 4 ページ ２０１８年６月７日　木曜日　午前９時４７分

1-5
Información relativa a la seguridad
1
2
3
4
5
6
7
8
9
10
11
12
guientes antes de transportar la motocicleta
en otro vehículo.
Retire cualquier elemento suelto de la
motocicleta.

Compruebe que el grifo de gasolina (si
está equipado) esté cerrado y no haya
fugas de gasolina.

Ponga una marcha (modelos con
transmisión manual).

Asegure la motocicleta con sujeciones
o correas adecuadas fijadas a piezas
sólidas de la motocicleta, como el bas-
tidor o la brida triple de la horquilla su-
perior delantera (y no, por ejemplo, los
manillares montados en goma, los in-
termitentes o cualquier pieza que pu-
diera romperse). Elija la ubicación de
las correas con detenimiento para evi-
tar que generen fricción y rayen las su-
perficies pintadas durante el
transporte.

Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicleta
no rebote excesivamente durante el
transporte.
BX4-9-S1.book 5 ページ ２０１８年６月７日　木曜日　午前９時４７分

2-1
123
4
5
6
7
8
9
10
11
12
Descripción
SAU10411
Vista izquierda
1 3
4
86 7
2
9
5
1. Fusibles (página 7-34)
2. Acoplador de ERS (YZF-R1M) (página4-41)
3. Perno de ajuste de la precarga del muelle (YZF-R1M) (página 4-41)
4. Tapón del depósito de gasolina (página 4-34)
5. Tensor de la cadena de transmisión (página 7-26)
6. Aro de ajuste de la precar ga del muelle (página 4-44)
7. Pedal de cambio (página 4-31)
8. Mirilla de control del nivel de aceite del motor (página 7-13) 9. Cartucho del filtro de aceite del motor (página 7-13)
BX4-9-S1.book 1 ページ ２０１８年６月７日　木曜日　午前９時４７分

Descripción
2-2
12
3
4
5
6
7
8
9
10
11
12
SAU10421
Vista derecha
43
567
2
1
8,9,10
1. Batería (página 7-32)
2. Depósito de líquido del freno delantero (página 7-25)
3. Espacio portadocumentos (página 4-40)
4. Tapón del radiador (página 7-16)
5. Tapón de llenado de aceite del motor (página 7-13)
6. Pedal de freno (página 4-33)
7. Depósito de líquido del freno trasero (página 7-25) 8. Regulador de la amortiguación
en compresión rápida (YZF-R1)
(página 4-44)
9. Regulador de la amortiguación en compresión lenta (YZF-R1)
(página 4-44)
10.Regulador de la amortiguación en extensión (YZF-R1) (página
4-44)
BX4-9-S1.book 2 ページ ２０１８年６月７日　木曜日　午前９時４７分

Descripción
2-3
123
4
5
6
7
8
9
10
11
12
SAU10431

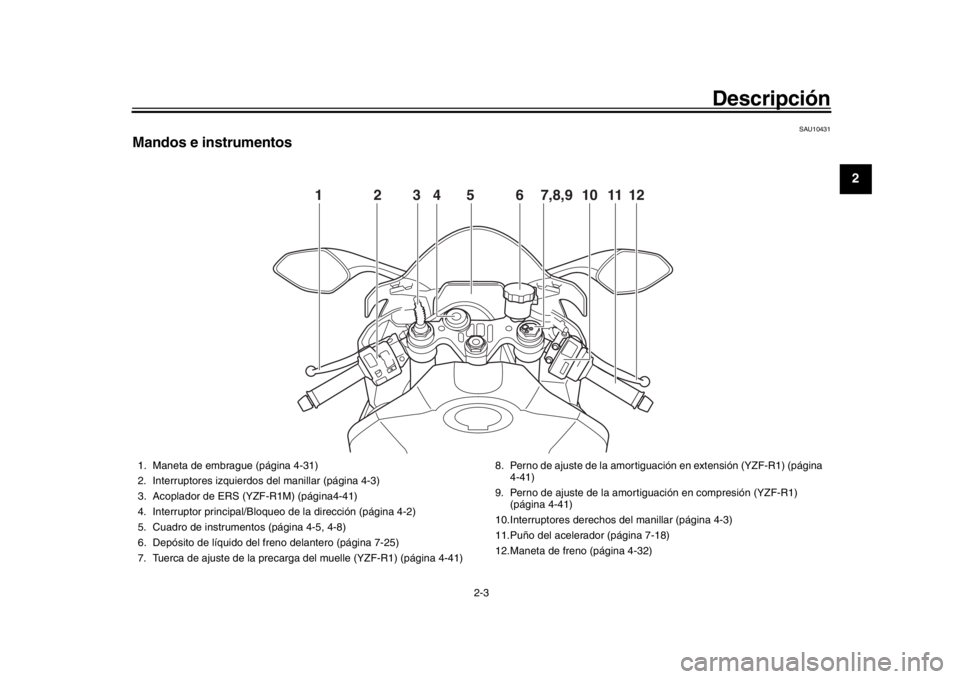

Mandos e instrumentos
12456 101112
3
7,8,9
1. Maneta de embrague (página 4-31)
2. Interruptores izquierdos del manillar (página 4-3)
3. Acoplador de ERS (YZF-R1M) (página4-41)
4. Interruptor principal/Bloqueo de la dirección (página 4-2)
5. Cuadro de instrumentos (página 4-5, 4-8)
6. Depósito de líquido del freno delantero (página 7-25)
7. Tuerca de ajuste de la precarga del muelle (YZF-R1) (página 4-41) 8. Perno de ajuste de la amortiguación en extensión (YZF-R1) (página
4-41)
9. Perno de ajuste de la amortiguación en compresión (YZF-R1) (página 4-41)
10.Interruptores derechos del manillar (página 4-3)
11.Puño del acelerador (página 7-18)
12.Maneta de freno (página 4-32)
BX4-9-S1.book 3 ページ ２０１８年６月７日　木曜日　午前９時４７分

3-1
1
23
4
5
6
7
8
9
10
11
12
Características especiales
SAU66297
YRC (control de marcha Yamaha)El control de marcha Yamaha es un siste-
ma que incorpora num erosos sensores y
controles para mejorar la experiencia de
conducción. El vehículo detecta las fuerzas
que se ejercen a lo largo del eje longitudinal
(delante-detrás), el eje lateral (izquierda-de-
recha) y el eje vertical (arriba-abajo) y reac-
ciona a ellas. También detecta del ángulo
de inclinación y las aceleraciones de la fuer-
za gravitacional. Esta información se proce-
sa varias veces por segundo y los sistemas
físicos correspondientes se ajustan auto-
máticamente según sea necesario. Las fun-
ciones siguientes repr esentan los distintos
elementos del sistema YRC que se pueden
activar/desactivar o adaptarse a diferentes
conductores y condiciones de marcha. Ver
los detalles de ajuste en las páginas 4-11 y
4-15.
ADVERTENCIA
SWA18221
El objeto del sistema de control de mar-
cha Yamaha (YRC) no es el de sustituir
la utilización de las técnicas de conduc-
ción adecuadas o la habilidad del con-
ductor. Este sistem a no puede impedir la
pérdida de control a causa de errores del
conductor como, por ejemplo, circular a
más velocidad de la permitida por el es- tado de la carretera y las condiciones de
tráfico; esto incluye la pérdida de trac-
ción por exceso de velocidad al entrar
en una curva, al acelerar en exceso con
un ángulo de inclinación acentuado o al
frenar, y tampoco puede impedir que la
rueda delantera patine o se levante.
Como con cualquier motocicleta, con-
duzca siempre dentro de sus límites, sea
consciente de las condiciones del entor-
no y adapte su conducción a dichas con-
diciones. Debe familiarizarse bien con el
comportamiento de la motocicleta en las
distintas configuraciones del YRC antes
de intentar maniobras más avanzadas.
PWR
El sistema de modos de entrega de poten-
cia consiste en cuatro mapas de control di-
ferentes que regulan la abertura de la
válvula de mariposa en relación con el gra-
do de accionamiento del puño del acelera-
dor y proporcionan al conductor una
selección de modos según sus preferencias
y el entorno de conducción.
TCS
El sistema de control de tracción ayuda a
mantener la tracción cuando se acelera en
superficies resbaladizas. Si los sensores
detectan que la rueda
trasera empieza a
patinar (giro sin control), el sistema de con-
trol de tracción regula la potencia del motor
según sea necesario hasta que se restable-
ce la tracción. La luz indicadora/luz de aviso
del sistema de control de tracción parpadea
para que el conductor sepa que el control
de tracción está accionado.
Este sistema de control de tracción se ajus-

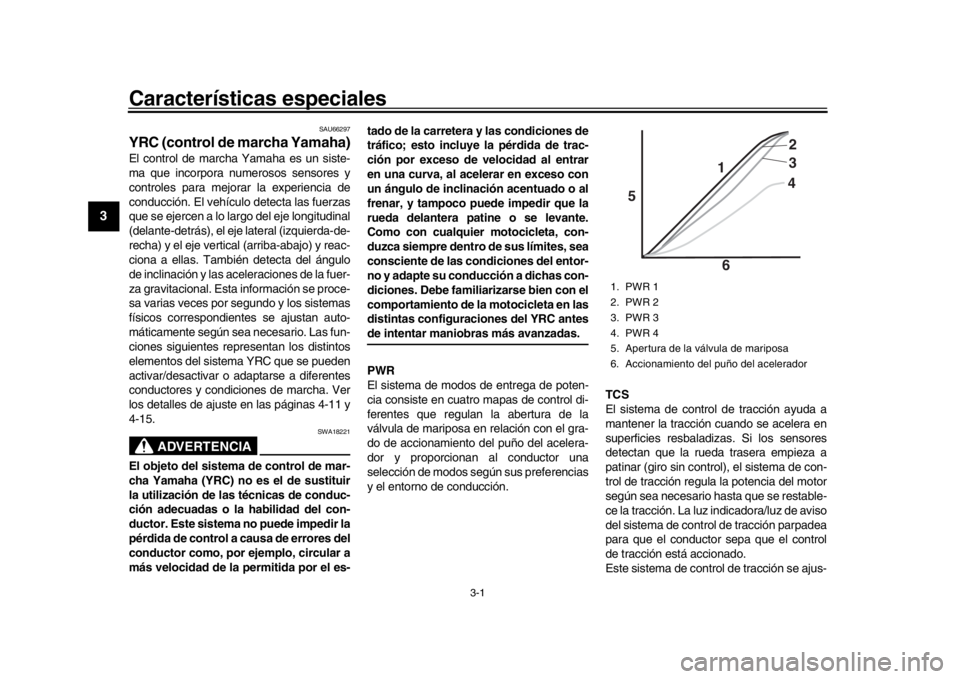

1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Apertura de la válvula de mariposa
6. Accionamiento del puño del acelerador
5
64
3 2
1
BX4-9-S1.book 1 ページ ２０１８年６月７日　木曜日　午前９時４７分

Características especiales
3-2
1
234
5
6
7
8
9
10
11
12

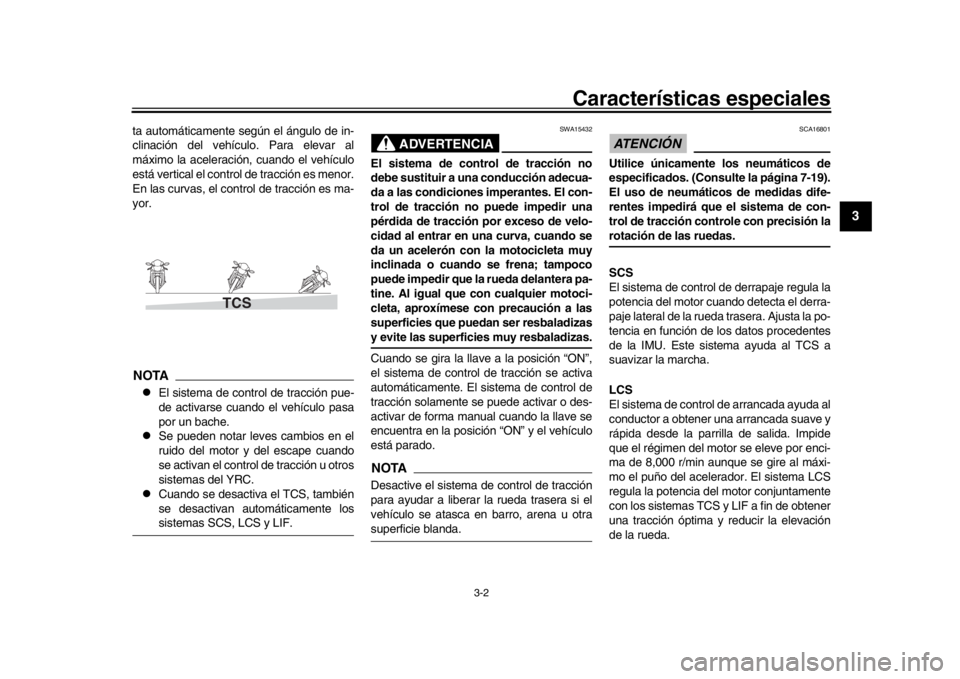

ta automáticamente según el ángulo de in-
clinación del vehículo. Para elevar al
máximo la aceleración, cuando el vehículo
está vertical el control de tracción es menor.
En las curvas, el control de tracción es ma-
yor.NOTA
El sistema de control de tracción pue-
de activarse cuando el vehículo pasa
por un bache.

Se pueden notar leves cambios en el
ruido del motor y del escape cuando
se activan el control de tracción u otros
sistemas del YRC.

Cuando se desactiva el TCS, también
se desactivan automáticamente lossistemas SCS, LCS y LIF.
ADVERTENCIA
SWA15432
El sistema de control de tracción no
debe sustituir a una conducción adecua-
da a las condiciones imperantes. El con-
trol de tracción no puede impedir una
pérdida de tracción por exceso de velo-
cidad al entrar en una curva, cuando se
da un acelerón con la motocicleta muy
inclinada o cuando se frena; tampoco
puede impedir que la rueda delantera pa-
tine. Al igual que con cualquier motoci-
cleta, aproxímese con precaución a las
superficies que puedan ser resbaladizasy evite las superficies muy resbaladizas.
Cuando se gira la llave a la posición “ON”,
el sistema de control de tracción se activa
automáticamente. El sistema de control de
tracción solamente se puede activar o des-
activar de forma manual cuando la llave se
encuentra en la posición “ON” y el vehículo
está parado.NOTADesactive el sistema de control de tracción
para ayudar a liberar la rueda trasera si el
vehículo se atasca en barro, arena u otrasuperficie blanda.
ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especificados. (Consulte la página 7-19).
El uso de neumáticos de medidas dife-
rentes impedirá que el sistema de con-
trol de tracción controle con precisión larotación de las ruedas.
SCS
El sistema de control de derrapaje regula la
potencia del motor cuand o detecta el derra-
paje lateral de la rueda trasera. Ajusta la po-
tencia en función de los datos procedentes
de la IMU. Este sistema ayuda al TCS a
suavizar la marcha.
LCS
El sistema de control de arrancada ayuda al
conductor a obtener una arrancada suave y
rápida desde la parrilla de salida. Impide
que el régimen del motor se eleve por enci-
ma de 8,000 r/min aunque se gire al máxi-
mo el puño del acelerador. El sistema LCS
regula la potencia del motor conjuntamente
con los sistemas TCS y LIF a fin de obtener
una tracción óptima y reducir la elevación
de la rueda.
TCS
BX4-9-S1.book 2 ページ ２０１８年６月７日　木曜日　午前９時４７分

Características especiales
3-3
1
23
4
5
6
7
8
9
10
11
12
ATENCIÓN
SCA22950
Aunque se esté utilizando el LCS, la ma-
neta de embrague se debe soltar de for-
ma gradual para evitar que se averíe elembrague.NOTAEl LCS está pensado únicamente para usoen pista.
QSS
El sistema de cambio rápido permite el
cambio asistido electrónicamente, sin el
uso de la maneta de embrague. Cuando el
sensor de la barra de cambio detecta el mo-
vimiento adecuado en el pedal de cambio,
la potencia del motor se ajusta momentá-
neamente para permitir el cambio de mar-
cha.
El sistema QSS no funciona cuando se tira
de la maneta de embrague, por lo que se
puede realizar el cambio de marcha normal
aunque se haya activado el sistema QSS.
El indicador QS muestra el estado actual y
la información de funcionamiento. Condiciones del aumento de marcha

Velocidad del vehículo de un mínimo
de 20 km/h (12 mi/h)

Velocidad del motor de un mínimo de
2200 r/min

Aceleración (mariposa abierta)
Condiciones de reducción de marcha

Velocidad del vehículo de un mínimo
de 20 km/h (12 mi/h)

Velocidad del motor de un mínimo de
2000 r/min

Velocidad del motor suficientemente
lejos de la zona roja

Desaceleración y mariposa completa-
mente cerrada
NOTA
QS y QS se pueden configurar
de forma individual.

Es necesario utilizar la maneta de em-
brague para entrar o salir de puntomuerto.
LIF
El sistema de control de elevación reduce la
velocidad a la que la rueda delantera sigue
elevándose durante aceleraciones extre-
mas, por ejemplo al iniciar la marcha o al
salir de una curva. Cuando el sistema de-
tecta elevación de la rueda delantera, regu-
la la potencia del motor para ralentizar
dicha elevación sin dejar de proporcionar
una buena aceleración.
ERS (YZF-R1M)
La suspensión electrónica de competición
Öhlins está provista del sistema OBTi (inter-
faz de puesta a punto basada en objetivos)
para cambiar los ajustes de los modos au-
tomáticos de control de la suspensión de
manera simplificada y centrada en las situa-
ciones. Asimismo, los modos manuales
ofrecen un ajuste convencional de la sus-
pensión que se puede poner a punto de for-
ma precisa. El sistema ERS se controla
mediante la SCU, la cual puede ajustar de
Funcionamien to del sistema QSS Indicador Situación
Aumento de
marcha
correcto Aceleración
Reducción de
marcha
correcta Desaceleración
El sistema QSS
no puede
utilizarse Parad o
Sistema QSS
desactivado Desactivado
BX4-9-S1.book 3 ページ ２０１８年６月７日　木曜日　午前９時４７分
