Funciones de los instrumentos y mandos
4-29
1
2
345
6
7
8
9
10
11
12
2. Se muestran DISP LAY-1, DISPLAY-2,
DISPLAY-3 y DISPLAY-4.
3. Por ejemplo, vamos a seleccionar
DISPLAY-1. Se visualiza STREET
MODE 1-1, STREET MODE 1-2 y
TRACK MODE. 4. Seleccione STREET MODE 1-1.
5. Seleccione el elemento de la pantalla
de información con el interruptor gira-
torio.
NOTALos elementos de la pantalla de informa-
ción que se pueden seleccionar son:
A.TEMP: temperatura del aire
C.TEMP: temperatura del refrigerante
TRIP-1: cuentakilómetros parcial 1 TRIP-2: cuentakilómetros parcial 2
ODO: cuentakilómetros
FUEL CON: cantidad de combustible con-
sumido
FUEL AVG: consumo medio de combusti-
ble
CRNT FUEL: consumo actual de combusti-
ble
6. Seleccione STREET MODE 1-2 o TRACK MODE para ajustar el resto de
los elementos del grupo DISPLAY-1.
7. Seleccione el símbolo del triángulo para salir. Para co nfigurar los otros
grupos de indicaciones, repita la ope-
ración desde el paso 3.
“Brightness”
Este módulo permite ajustar el nivel de brillo
general de la pantalla del visor.
GPGPS
Unit
Maintenance
Wallpaper
Shift Indicator MENU
Logging
Display Setting
km/h
12 :
00
GP GPS
DISPLAY-3 DISPLAY-2
DISPLAY-4
Display Setting
DISPLAY-1
km/h
12 :
00
STREET MODE 1 - 1
A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1
km/h
GPS
12 :
00
TRACK MODE STREET MODE 1 - 2 STREET MODE 1 - 1
A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1
km/h
GPS
12 :
00
TRACK MODE STREET MODE 1 - 2
STREET MODE 1 - 1
A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1
km/h
GPS
12 :
00
TRACK MODE STREET MODE 1 - 2
BX4-9-S1.book 29 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-30
1
2
34
5
6
7
8
9
10
11
12
Para ajustar el brillo1. Seleccione “Brightness”.
2. Para seleccionar el nivel de brillo que desee, gire el interruptor giratorio y
luego presiónelo brevemente para fijar
el ajuste.
“Clock”
Este módulo permite poner en hora el reloj. Para poner el reloj en hora
1. Desde la pantalla MENU, seleccione
“Clock”.
2. Cuándo “Clock” esté seleccionado, se resaltará la cifra de las horas.
3. Para definir la hora, gire y presione brevemente el interruptor giratorio. 4. Se resaltará la cifra de los minutos.
5. Para definir los minutos, gire y presio-
ne brevemente el interruptor giratorio.
GP GPS
Wallpaper Unit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
12 :
00
Brightness
km/h
GPS
12 :
00
2
GPGPS
Shift Indicator Wallpaper
Display Setting Brightness MENU
Unit
Clock
km/h
12 :
00
Clock
km/h
12 :
00
11 :
34
Clock
km/h
12 :
00
12 :
34
Clock
km/h
12 :
00
12 34
:
BX4-9-S1.book 30 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-31
1
2
345
6
7
8
9
10
11
12
6. Vuelva a presionar brevemente el inte- rruptor giratorio para salir y regresar a
la pantalla MENU.
“All Reset”
Este módulo lo restablece todo, excepto el
cuentakilómetros y el reloj, a los valores
predefinidos de fábrica o a la configuración
predeterminada.
Seleccione YES para restablecer todos los
elementos. Después de seleccionar YES,
todos elementos se restablecen y vuelve
automáticamente la pantalla MENU.
SAU12822
Maneta de embragueLa maneta de embrague está situada en el
lado izquierdo del manillar. Para desembra-
gar tire de la maneta hacia el puño del ma-
nillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Vease la página 4-48.)
SAU83690
Pedal de cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta. Para cambiar a
una marcha superior, mueva el pedal de
cambio hacia arriba. Para cambiar la trans-
misión a una marcha inferior, mueva el pe-
dal de cambio hacia abajo. (Vease la
página 6-2.)
La barra de cambio está equipada con un
sensor de cambio que forma parte del siste-
ma de cambio rápido. El sensor de cambio
detecta el movimiento ascendente y des-
cendente, así como la fuerza de la señal
cuando se mueve el pedal de cambio.NOTAPara evitar cambios no intencionados, el
Clock
km/h
12:
00
12 :
58
1. Maneta de embrague
1

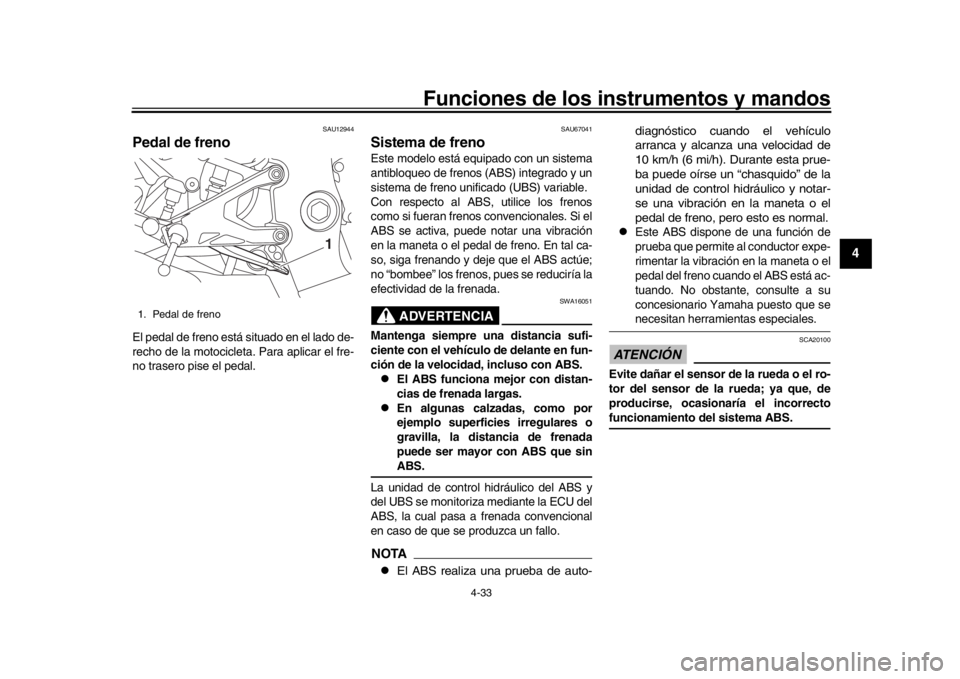

1. Pedal de cambio
2. Sensor de cambio
1
2
BX4-9-S1.book 31 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-32
1
2
34
5
6
7
8
9
10
11
12
QSS está programado para ignorar señales
no claras. Por tanto, para cambiar de mar-
cha se debe accionar el pedal de manerarápida y con suficiente fuerza.
SAU67033
Maneta del frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
Este modelo está equipado con un sistema
de freno unificado variable (UBS).
Al accionar la maneta del freno actúan el
freno delantero y una parte del freno trase-
ro. Para obtener una frenada máxima, utili-
ce simultáneamente la maneta del freno y
el pedal de freno.
NOTAConsulte en Sistema de freno información
adicional sobre el funcionamiento de lossistemas UBS y ABS.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, gire el dial de ajuste con la maneta
alejada del puño del acelerador. Verifique
que la posición apropiada del dial de ajuste
quede alineada con la marca “ ” de la ma-
neta del freno.

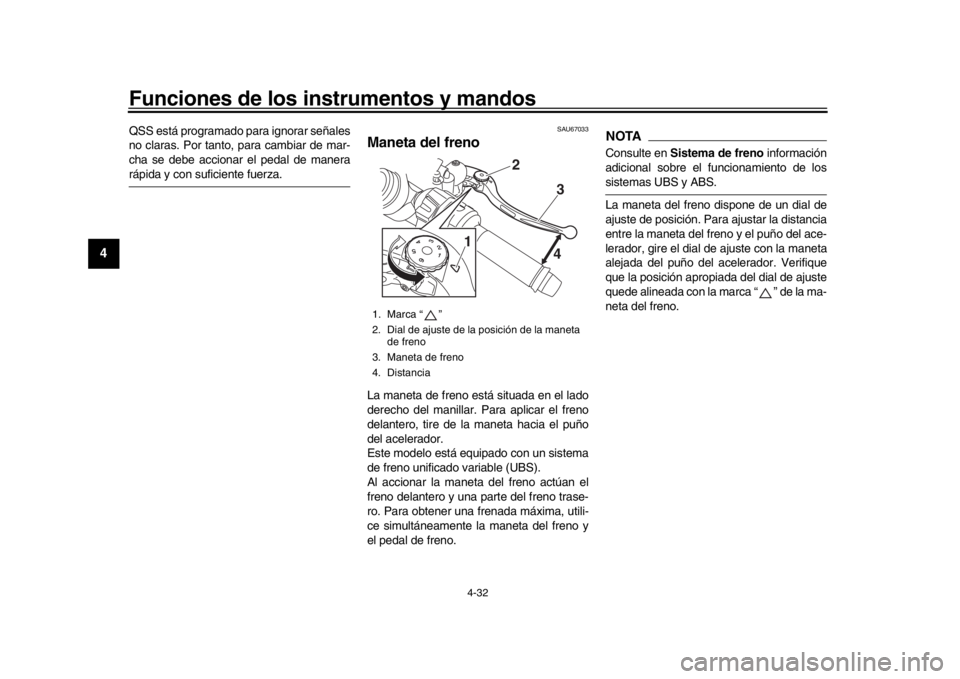

1. Marca “ ”
2. Dial de ajuste de la posición de la maneta de freno
3. Maneta de freno
4. Distancia
1 2
3
4
BX4-9-S1.book 32 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-33
1
2
345
6
7
8
9
10
11
12
SAU12944
Pedal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU67041
Sistema de frenoEste modelo está equipado con un sistema
antibloqueo de frenos (ABS) integrado y un
sistema de freno unificado (UBS) variable.
Con respecto al ABS, utilice los frenos
como si fueran frenos convencionales. Si el
ABS se activa, puede notar una vibración
en la maneta o el pedal de freno. En tal ca-
so, siga frenando y deje que el ABS actúe;
no “bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocidad, incluso con ABS.
El ABS funciona mejor con distan-
cias de frenada largas.

En algunas calzadas, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenada
puede ser mayor con ABS que sinABS.
La unidad de control hidráulico del ABS y
del UBS se monitoriza mediante la ECU del
ABS, la cual pasa a frenada convencional
en caso de que se produzca un fallo.
NOTA
El ABS realiza una prueba de auto- diagnóstico cuando el vehículo
arranca y alcanza una velocidad de
10 km/h (6 mi/h). Durante esta prue-
ba puede oírse un “chasquido” de la
unidad de control hidráulico y notar-
se una vibración en la maneta o el
pedal de freno, pero esto es normal.

Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en la maneta o el
pedal del freno cuando el ABS está ac-
tuando. No obstante, consulte a su
concesionario Yamaha puesto que senecesitan herramientas especiales.
ATENCIÓN
SCA20100
Evite dañar el sensor de la rueda o el ro-
tor del sensor de la rueda; ya que, de
producirse, ocasionaría el incorrectofuncionamiento del sistema ABS.
1. Pedal de freno
1
BX4-9-S1.book 33 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-34
1
2
34
5
6
7
8
9
10
11
12
En relación con el UBS variable, al accionar
la maneta del freno se generará la presión
de frenada correspondiente en el freno de-
lantero y, en un grado variable, en el freno
trasero. La cantidad de fuerza de frenada en la rueda trasera que aplicará el sistema
UBS se basa en la posición y en el ángulo
de inclinación del vehículo. No obstante, si
se acciona solamente el pedal de freno no
se generará presión de frenada en el freno
delantero.
Para obtener una frenada máxima, utilice
simultáneamente la maneta del freno y el
pedal de freno.
Cuando se accionan la maneta y el pedal
de freno simultáneamente, el sistema UBS
controla la distribución de la fuerza de fre-
nada entre las dos ruedas.
NOTA
El UBS no funciona mientras el vehí-
culo no haya iniciado la marcha.

Después de detener el vehículo accio-
nando la maneta del freno, el UBS si-
gue habilitado. Debido a que apretar
más la maneta del freno no aumentará
la potencia de frenado del freno trase-
ro, accione el freno trasero en caso de
que sea necesaria una mayor poten-
cia de frenado (como por ejemplo al
aparcar en una pendiente).
El UBS se deshabilita cuando se suel-
ta la maneta del freno.
Cuando el vehículo inicia la marcha, elUBS se vuelve a habilitar.
SAU13076
Tapón del depósito de gasolinaPara abrir el tapón
del depósito de ga-
solina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
Con la llave introducida en la cerradura,
empuje hacia abajo el tapón del depósito de
gasolina. Gire la llave 1/4 de vuelta en el
sentido contrario al de las agujas del reloj,

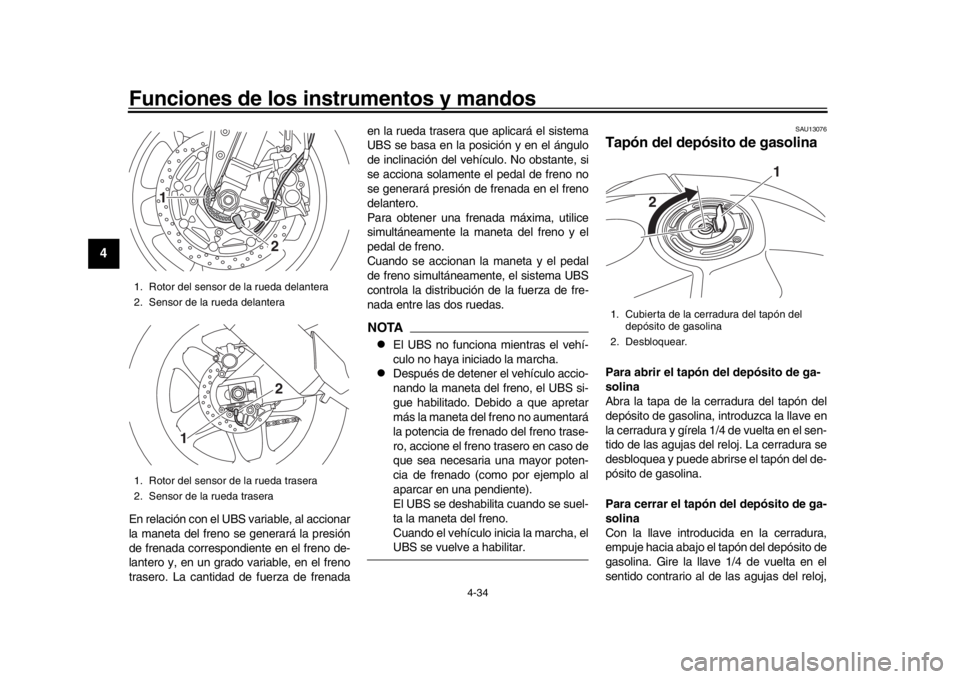

1. Rotor del sensor de la rueda delantera
2. Sensor de la rueda delantera
1. Rotor del sensor de la rueda trasera
2. Sensor de la rueda trasera
1
22
1

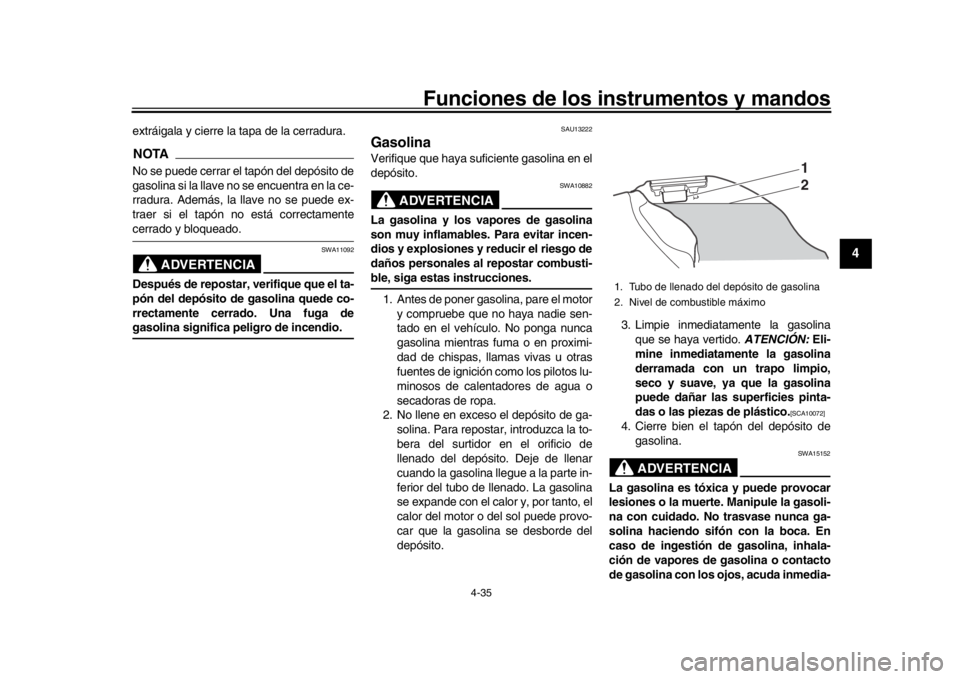

1. Cubierta de la cerradura del tapón del depósito de gasolina
2. Desbloquear.
1
2
BX4-9-S1.book 34 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-35
1
2
345
6
7
8
9
10
11
12
extráigala y cierre la tapa de la cerradura.NOTANo se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga degasolina significa peligro de incendio.
SAU13222

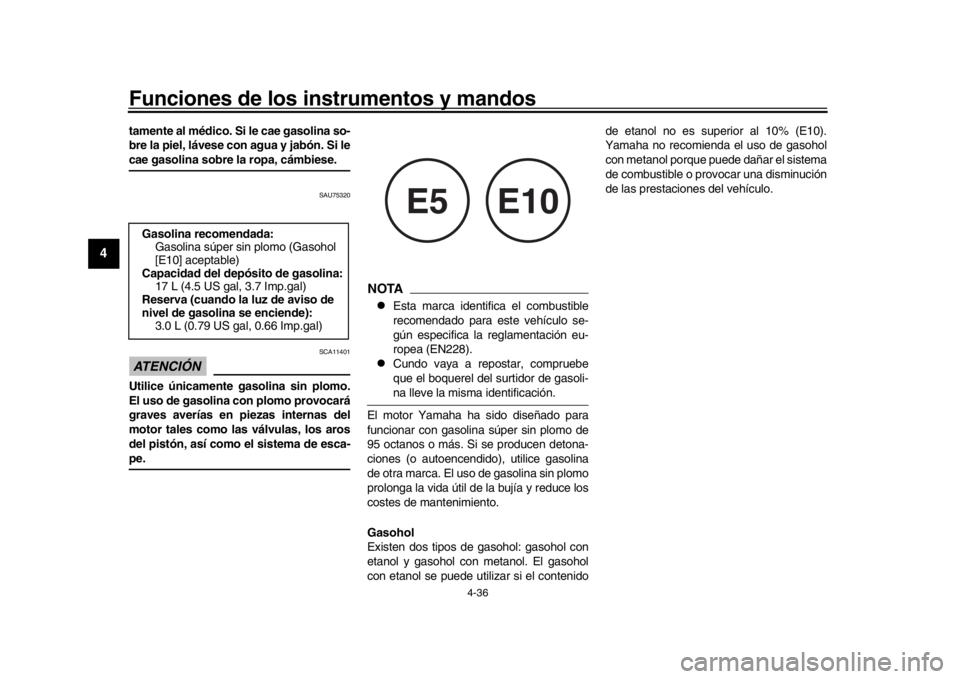

GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-ble, siga estas instrucciones.
1. Antes de poner gasolina, pare el motor y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1
2
BX4-9-S1.book 35 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-36
1
2
34
5
6
7
8
9
10
11
12
tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si lecae gasolina sobre la ropa, cámbiese.
SAU75320
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
NOTA
Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).

Cundo vaya a repostar, compruebe
que el boquerel del surtidor de gasoli-na lleve la misma identificación.
El motor Yamaha ha sido diseñado para
funcionar con gasolina súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol
con metanol porque puede dañar el sistema
de combustible o provocar una disminución
de las prestaciones del vehículo.
Gasolina recomendada: Gasolina súper sin plomo (Gasohol
[E10] aceptable)
Capacidad del depósito de gasolina:
17 L (4.5 US gal, 3.7 Imp.gal)
Reserva (cuando la luz de aviso de
nivel de gasolina se enciende): 3.0 L (0.79 US gal, 0.66 Imp.gal)E5
E10
BX4-9-S1.book 36 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-37
1
2
345
6
7
8
9
10
11
12
SAU80200
Tubo de desbordamiento del
depósito de gasolinaAntes de utilizar el vehículo:
Compruebe la conexión del tubo de
desbordamiento del depósito de gaso-
lina.

Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario.

Verifique que el extremo del tubo de
desbordamiento del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario.

Verifique que el extremo del tubo de desbordamiento del depósito de gaso-
lina quede situado como se muestra.
NOTAConsulte en la página 7-13 la informaciónsobre la bombona.
SAU13434
CatalizadorEste modelo está equipado con un cataliza-
dor en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.

Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.

Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.

No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
1. Brida
2. Marca de pintura
3. Tubo de desbordamiento del depósito de
gasolina
1
2
3
BX4-9-S1.book 37 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-38
1
2
34
5
6
7
8
9
10
11
12
daños irreparables en el catalizador.
SAU66570
AsientosAsiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del asiento y gírela en el sentido de las
agujas del reloj.
2. Levante la parte delantera del asiento del pasajero y tire de ella hacia delan-
te.
Para montar el asiento del pasajero1. Introduzca el saliente de la parte trase- ra del asiento del pasajero en el sopor-
te de éste, como se muestra, y luego
empuje hacia abajo la parte delantera del asiento para que encaje en su sitio.
2. Extraiga la llave.
Asiento del conductor
Para desmontar el asiento del conductor
1. Desmonte el asiento del pasajero.
2. Levante los ángulos de la parte poste- rior del asiento del conductor como se
muestra, extraiga los pernos con la lla-
ve hexagonal situada debajo del
asiento del pasajero y desmonte el
asiento.

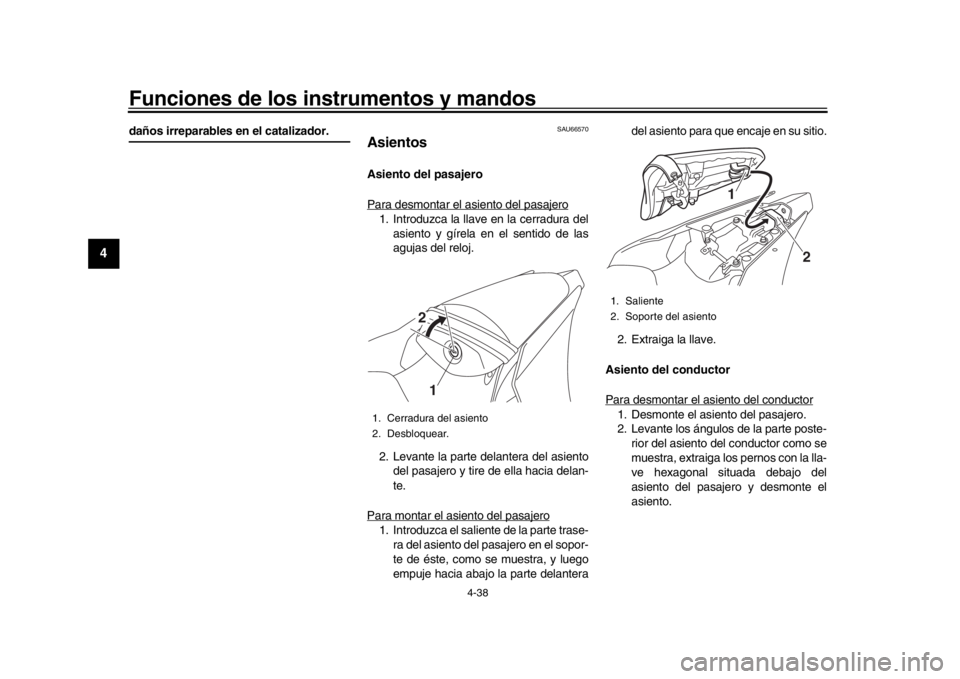

1. Cerradura del asiento
2. Desbloquear.
12
1. Saliente
2. Soporte del asiento
1
2
BX4-9-S1.book 38 ページ ２０１８年６月７日　木曜日　午前９時４７分
