PAU13076
Tampa do depósito de
combustívelAbertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
Com a chave ainda inserida no trinco, em-
purre para baixo a tampa do depósito de combustível. Rode a chave 1/4 de volta no
sentido contrário ao dos ponteiros do reló-
gio, retire-a e feche a cobertura do trinco.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustívelconstituem um perigo de incêndio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.
1. Cobertura da fechadura da tampa do depósito de combustível
2. Desbloquear.
1
2
BX4-9-P2.book 31 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-32
1
2
34
5
6
7
8
9
10
11
12
3. Limpe imediatamente qualquer com- bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a tam- pa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se esta entrar em contacto com os olhos,
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU75320
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.
NOTA
Esta marca identifica o combustível re-
comendado para este veículo confor-
me especificado pela norma europeia
(EN228).

Verifique que o bico injetor de gasolina
tem o mesmo identificador quandoabastecer.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba-
timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
Mistura de gaso lina com álcool
Existem dois tipos de mistura de gasolina
1. Tubo de enchimento de depósito de combustível
2. Nível de combustível máximo
1
2
Combustível recomendado: Gasolina sem chumbo premium (mis-
tura de gasolina com álcool [E10]
aceitável)
Capacidade do depósito de combus-
tível: 17 L (4.5 US gal, 3.7 Imp.gal)
Quantidade de combustível de reser-
va (quando a luz de advertência do
nível de combustível se acende): 3.0 L (0.79 US gal, 0.66 Imp.gal)
E5
E10
BX4-9-P2.book 32 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-33
1
2
345
6
7
8
9
10
11
12
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo des-
te não exceder os 10% (E10). A mistura de
gasolina com metanol não é recomendada
pela Yamaha, pois pode danificar o sistema
de combustível ou causar problemas ao ní-
vel das prestações do veículo.
PAU80200
Tubo de descarga do depósito de
combustívelAntes de utilizar o veículo:
Verifique a ligação do tubo de descar-
ga do depósito de combustível.

Verifique se existem fendas ou danos
no tubo de descarga do depósito de
combustível e substitua-o se necessá-
rio.

Certifique-se de que a extremidade do
tubo de descarga do depósito de com-
bustível não está bloqueada e limpe-a,
se necessário.

Certifique-se de que a extremidade do
tubo de descarga do depósito de com- bustível fica posicionada conforme
apresentado.
NOTAConsulte a página 7-13 para obter informa-ções sobre a lata.
1. Presilha
2. Marca de pintura
3. Tubo de descarga do depósito de
combustível
1
2
3
BX4-9-P2.book 33 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-34
1
2
34
5
6
7
8
9
10
11
12
PAU13434
Conversor catalíticoEste modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;

estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;

certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;

não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU66570
AssentosAssento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as- sento e rode-a no sentido dos pontei-
ros do relógio.
2. Levante a parte dianteira do assento do passageiro e puxe-o para a frente.
Instalação do assento do passageiro1. Introduza o prolongamento da parte traseira do assento do passageiro no
suporte do assento, tal como ilustrado,
e empurre a parte da frente do assento
para baixo para o encaixar.1. Fechadura do assento
2. Desbloquear.
12
BX4-9-P2.book 34 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-35
1
2
345
6
7
8
9
10
11
12
2. Retire a chave.
Assento do condutor
Remoção do assento do condutor1. Retire o assento do passageiro.
2. Levante os cantos na traseira do as- sento do condutor conforme ilustrado,
retire as cavilhas com a chave sexta-
vada que está sob o assento de pas-
sageiro e, depois, puxe o assento para
fora. Instalação do assento do condutor
1. Insira os prolongamentos nos supor-
tes do assento tal como ilustrado e,
depois, coloque o assento na posição
original. 2. Instale as cavilhas com a chave sexta-
vada.
3. Volte a introduzir a chave sextavada no respetivo suporte.
4. Instale o assento do passageiro.
NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-lo.
1. Prolongamento
2. Suporte do assento
1
2
1. Cavilha
1. Chave sextavada
1
1
1. Prolongamento
2. Suporte do assento
1
2
BX4-9-P2.book 35 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-36
1
2
34
5
6
7
8
9
10
11
12
PAU66920
Armazenagem de documentosO espaço para armazenagem de documen-
tos situa-se sob o painel C. (Consulte a
página 7-10.)
Quando guardar o manual do utilizador ou
os documentos de regi sto e seguro no es-
paço para armazenagem de documentos,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, evite deixar entrar água no
espaço para armazenagem de documen-
tos.PRECAUÇÃO
PCA22540
Não coloque produtos sensíveis ao ca-
lor no espaço para armazenagem de do- cumentos. Este espaço pode aquecer
quando o motor está em funcionamento
ou quando o veículo está exposto à luz
direta do sol.
PAU47261
Espelhos retrovisoresOs espelhos retrovisores deste veículo po-
dem ser dobrados para a frente para esta-
cionar em espaços apertados. Volte a
colocar os espelhos na posição original an-
tes de conduzir.
AVISO
PWA14372
Certifique-se de que coloca os espelhos
retrovisores na respetiva posição origi-nal antes de conduzir o veículo.
1. Espaço para armazenagem de
documentos
2. Painel C
1
2
1. Posição de condução
2. Posição de estacionamento11
2 22
2
BX4-9-P2.book 36 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-37
1
2
345
6
7
8
9
10
11
12
PAU70412
Ajuste da forquilha dianteiraEste modelo está equipado com suspensão
regulável. É possível ajustar a pré-carga da
mola, a força amortecedora de recuo e a
força amortecedora de compressão de
cada perna.
AVISO
PWA10181
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade demanobra e perda de estabilidade.PRECAUÇÃO
PCA22471

Tenha muito cuidado para não ris-
car o acabamento anodizado dou-
rado ao efetuar ajustes à
suspensão.

Para evitar danificar os mecanis-
mos internos da suspensão, não
tente rodar além do ponto de afina-ção máximo ou mínimo.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a porca
ajustadora em cada forquilha na direção
(a). Para reduzir a pré-carga da mola e as-
sim tornar a suspensão mais mole, rode a porca ajustadora em cada forquilha na dire-
ção (b).

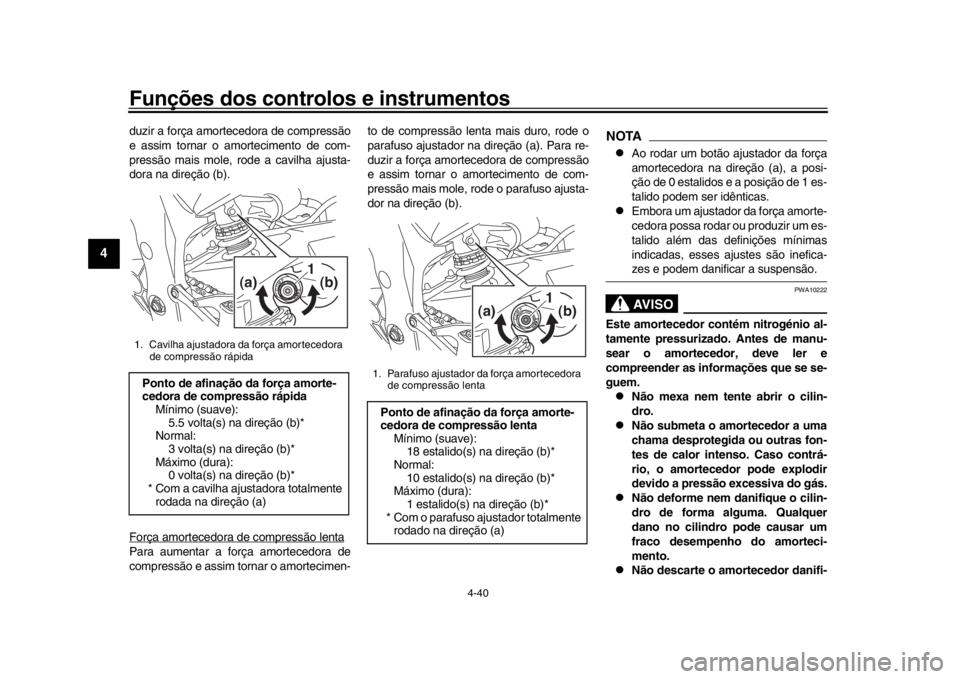

Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode
a cavilha ajustadora
em cada perna da forquilha na direção (a).
Para reduzir a força amortecedora de recuo e assim tornar o amortecimento de recuo
mais mole, rode a cavilha ajustadora em
cada perna da forquilha na direção (b).
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode a cavilha

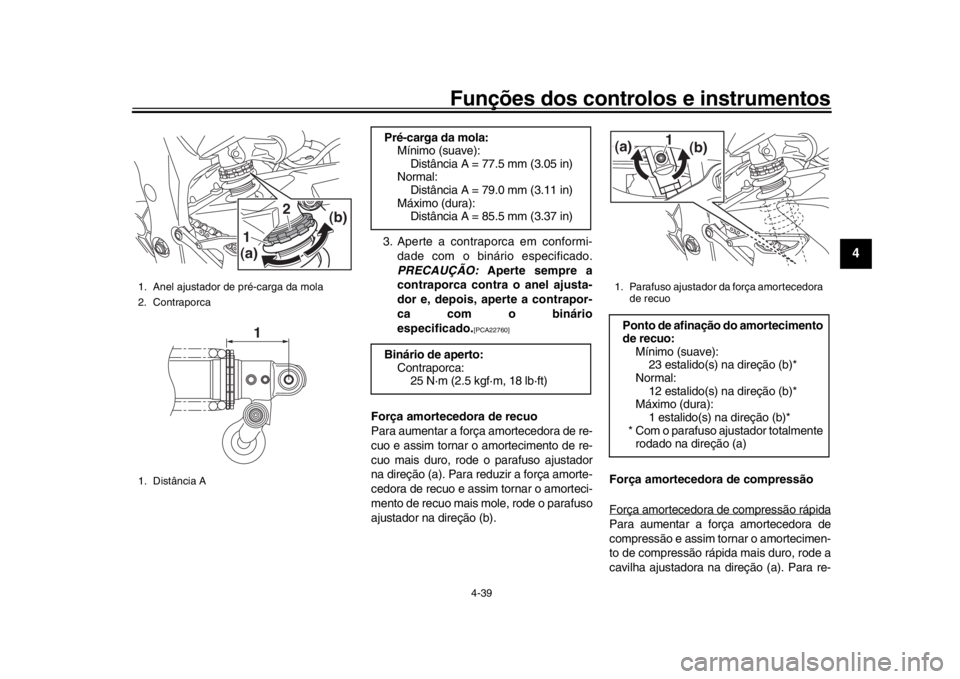

1. Porca ajustadora de pré-carga da molaPonto de afinação da pré-carga da
mola:
Mínimo (suave):0 volta(s) na direção (a)
Normal: 9 volta(s) na direção (a)
Máximo (dura):
15 volta(s) na direção (a)
depois de rodar totalmente na dire-
ção (b)
1
(a) (b)
1. Cavilha ajustadora da força amortecedora
de recuoPonto de afinação do amortecimento
de recuo:Mínimo (suave):14 estalido(s) na direção (b)
Normal:
7 estalido(s) na direção (b)
Máximo (dura): 1 estalido(s) na direção (b)
depois de rodar totalmente na dire-
ção (a)
1
(a) (b)
BX4-9-P2.book 37 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-38
1
2
34
5
6
7
8
9
10
11
12
ajustadora em cada perna da forquilha na
direção (a). Para reduzir a força amortece-
dora de compressão e assim tornar o amor-
tecimento de compressão mais mole, rode
a cavilha ajustadora em cada perna da for-
quilha na direção (b).
NOTA
Ao rodar um botão ajustador da força
amortecedora na direção (a), a posi-
ção de 0 estalidos e a posição de 1 es-
talido podem ser idênticas.

Embora um ajustador da força amorte-
cedora possa rodar ou produzir um es-
talido além das definições mínimas
indicadas, esses ajustes são inefica-zes e podem danificar a suspensão.
PAU74242
Ajuste do amortecedorEste modelo está equipado com suspensão
regulável. É possível ajustar a pré-carga da
mola, a força amortecedora de recuo, a for-
ça amortecedora de compressão rápida e a
força amortecedora de compressão lenta.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limitesmáximo ou mínimo.
Pré-carga da mola 1. Desaperte a contraporca.
2. Para aumentar a pré-carga da mola e
assim tornar a suspensão mais dura,
rode o anel ajustador na direção (a).
Para reduzir a pré-carga da mola e as-
sim tornar a suspensão mais mole,
rode o anel ajustador na direção (b).
O ponto de afinação da pré-carga da
mola é definido medindo a distância A.
Quanto maior a distância A, maior
será a pré-carga da mola; quanto mais
curta for a distância A, menor será a
pré-carga da mola.

Utilize a chave inglesa especial in-
cluída no jogo de ferramentas para
fazer o ajuste.
1. Cavilha ajustadora da força amortecedora de compressãoPonto de afinação do amortecimento
de compressão:Mínimo (suave):23 estalido(s) na direção (b)
Normal:
17 estalido(s) na direção (b)
Máximo (dura): 1 estalido(s) na direção (b)
depois de rodar totalmente na dire-
ção (a)
1
(a) (b)
BX4-9-P2.book 38 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-39
1
2
345
6
7
8
9
10
11
12
3. Aperte a contrapor ca em conformi-
dade com o binário especificado.
PRECAUÇÃO: Aperte sempre a
contraporca contra o anel ajusta-
dor e, depois, ap erte a contrapor-
ca com o binário
especificado.
[PCA22760]
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direção (a). Para reduzir a força amorte-
cedora de recuo e assi m tornar o amorteci-
mento de recuo mais mole, rode o parafuso
ajustador na direção (b). Força amortecedora de compressão
Força amortecedora de
compressão rápida
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão rápida mais duro, rode a
cavilha ajustadora na direção (a). Para re-
1. Anel ajustador de pré-carga da mola
2. Contraporca
1. Distância A
(a)(b)1
2
1
Pré-carga da mola:
Mínimo (suave):Distância A = 77.5 mm (3.05 in)
Normal:
Distância A = 79.0 mm (3.11 in)
Máximo (dura): Distância A = 85.5 mm (3.37 in)
Binário de aperto: Contraporca:25 N·m (2.5 kgf·m, 18 lb·ft)
1. Parafuso ajustador da força amortecedora
de recuoPonto de afinação do amortecimento
de recuo:Mínimo (suave):23 estalido(s) na direção (b)*
Normal:
12 estalido(s) na direção (b)*
Máximo (dura): 1 estalido(s) na direção (b)*
* Com o parafuso ajustador totalmente rodado na direção (a)(a) (b)
1
BX4-9-P2.book 39 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-40
1
2
34
5
6
7
8
9
10
11
12
duzir a força amorte cedora de compressão
e assim tornar o amortecimento de com-
pressão mais mole, rode a cavilha ajusta-
dora na direção (b).
Força amortecedora de compressão lentaPara aumentar a força amortecedora de
compressão e assim tornar o amortecimen- to de compressão lenta mais duro, rode o
parafuso ajustador na di
reção (a). Para re-
duzir a força amorte cedora de compressão
e assim tornar o amortecimento de com-
pressão mais mole, rode o parafuso ajusta-
dor na direção (b).
NOTA
Ao rodar um botão ajustador da força
amortecedora na direção (a), a posi-
ção de 0 estalidos e a posição de 1 es-
talido podem ser idênticas.

Embora um ajustador da força amorte-
cedora possa rodar ou produzir um es-
talido além das definições mínimas
indicadas, esses ajustes são inefica-zes e podem danificar a suspensão.AVISO
PWA10222
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.
Não mexa nem tente abrir o cilin-
dro.

Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.

Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.

Não descarte o amortecedor danifi-
1. Cavilha ajustadora da força amortecedora de compressão rápidaPonto de afinação da força amorte-
cedora de compressão rápidaMínimo (suave):
5.5 volta(s) na direção (b)*
Normal: 3 volta(s) na direção (b)*
Máximo (dura): 0 volta(s) na direção (b)*
* Com a cavilha ajustadora totalmente
rodada na direção (a)
(a) (b)
1
1. Parafuso ajustador da força amortecedora
de compressão lentaPonto de afinação da força amorte-
cedora de compressão lentaMínimo (suave):18 estalido(s) na direção (b)*
Normal:
10 estalido(s) na direção (b)*
Máximo (dura): 1 estalido(s) na direção (b)*
* Com o parafuso ajustador totalmente rodado na direção (a)
(a) (b)
1
BX4-9-P2.book 40 ページ ２０１８年１０月２日　火曜日　午後１時５分
