YAMAHA YZF-R1 2019 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2019, Model line: YZF-R1, Model: YAMAHA YZF-R1 2019Pages: 126, PDF Size: 9.66 MB
Page 21 of 126
4-1
1
2
345
6
7
8
9
10
11
12
Funções dos controlos e instrumentos
PAU10979
Sistema imobilizadorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chaves
normais. Este sistema é composto pelo se-
guinte:
uma chave de reconfiguração do códi-
go
duas chaves normais
um transmissor-rec etor (em cada cha-
ve)
uma unidade imobilizadora (no veícu-
lo)
uma ECU (no veículo)
um indicador luminoso do sistema (pá-
gina 4-7) Sobre as chaves
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Guarde a chave de recon-
figuração do código num local seguro. Se
necessário, leve o veículo e as três chaves
a um concessionário Yamaha para as re-
configurar.
Não use a chave com o arco vermelho para
conduzir o veículo. Esta chave destina-se
apenas a ser utilizada para a reconfigura-
ção das chaves de série. Use sempre uma
chave de série para a condução do veículo.
NOTA
Mantenha as chaves normais e as
chaves de outros sistemas imobiliza-
dores afastadas da
chave de reconfi-
guração do código.
Mantenha as chaves de outro sistema
imobilizador afastadas do interruptor
principal, uma vez que podem causarinterferência no sinal.
PRECAUÇÃO
PCA11823
NÃO PERCA A CHAVE DE RECONFIGU-
RAÇÃO DO CÓDIGO! SE A PERDER
CONTACTE O CONCESSIONÁRIO IME-
DIATAMENTE! Se perder a chave de re-
configuração do código, as chaves
padrão existentes continuam a poder ser utilizadas para ligar o veículo. No en-
tanto, não é possível configurar uma
nova chave padrão. Se todas as chaves
tiverem sido perdidas ou danificadas,
será necessário substituir todo o siste-
ma imobilizador. Por isso, as chaves de-
vem ser tratadas com cuidado.
Não mergulhar em água.
Não expor a temperaturas eleva-
das.
Não colocar próximo de ímanes.
Não colocar junto de objetos que
emitam sinais elétricos.
Não tratar de forma descuidada.
Não esmagar ou alterar.
Não desmontar.
Não coloque duas chaves de um
sistema imobilizador no mesmoporta-chaves.

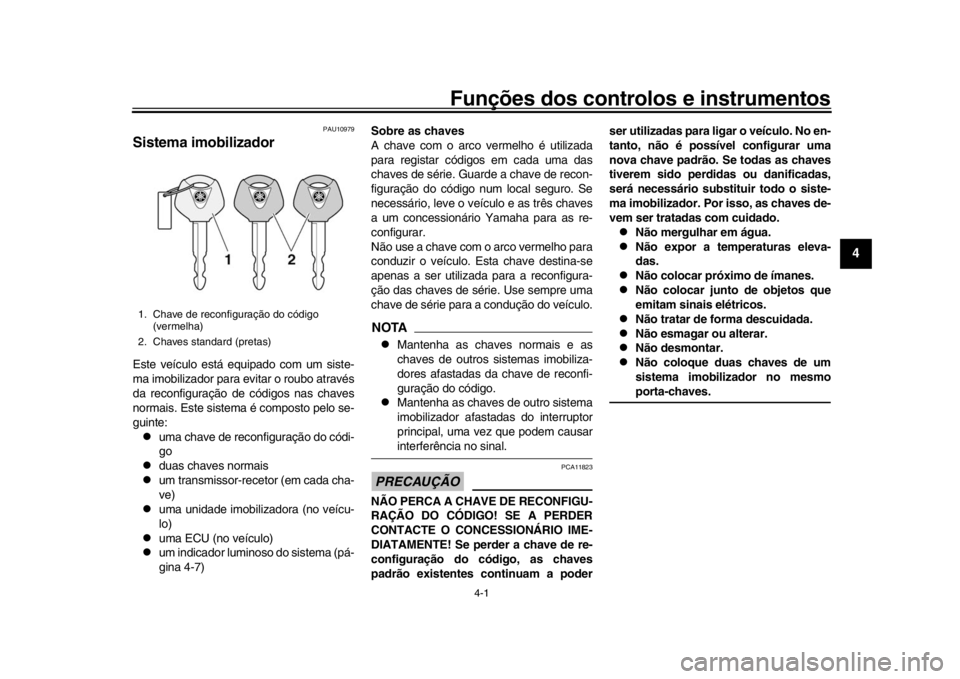

1. Chave de reconfiguração do código
(vermelha)
2. Chaves standard (pretas)
BX4-9-P2.book 1 ページ 2018年10月2日 火曜日 午後1時5分
Page 22 of 126
Funções dos controlos e instrumentos
4-2
1
2
34
5
6
7
8
9
10
11
12
PAU10474

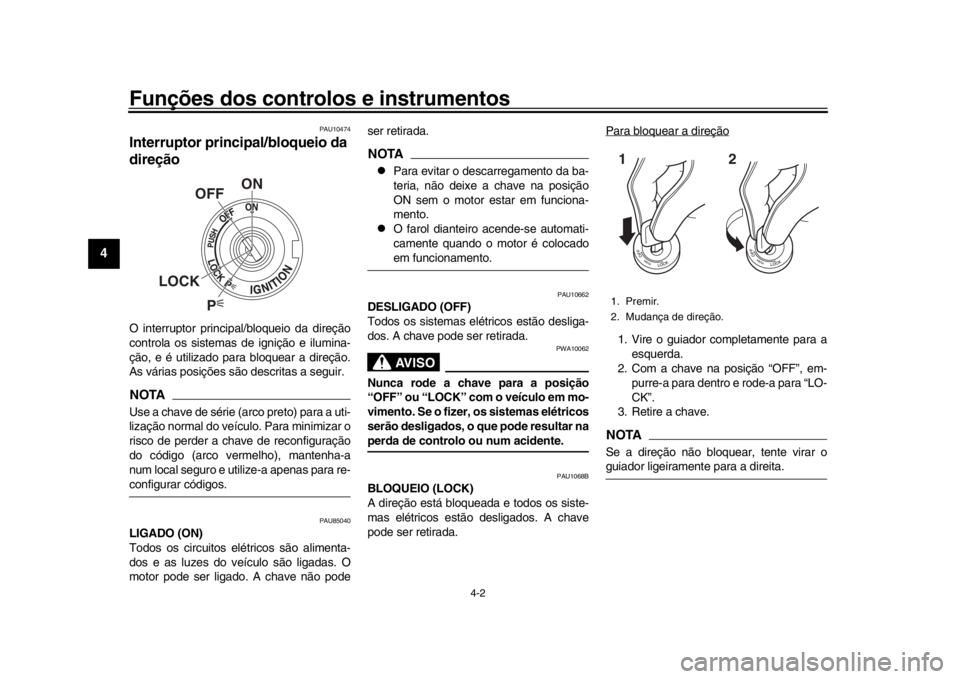

Interruptor principal/bloqueio da
direçãoO interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições sã o descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-configurar códigos.
PAU85040
LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos e as luzes do veículo são ligadas. O
motor pode ser ligado. A chave não pode ser retirada.
NOTA
Para evitar o descarregamento da ba-
teria, não deixe a chave na posição
ON sem o motor estar em funciona-
mento.
O farol dianteiro acende-se automati-
camente quando o motor é colocadoem funcionamento.
PAU10662
DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desligados, o que pode resultar naperda de controlo ou num acidente.
PAU1068B
BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada.
Para bloquear a direção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e rode-a para “LO-
CK”.
3. Retire a chave.NOTASe a direção não bloquear, tente virar oguiador ligeiramente para a direita.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direção.12
BX4-9-P2.book 2 ページ 2018年10月2日 火曜日 午後1時5分
Page 23 of 126
Funções dos controlos e instrumentos
4-3
1
2
345
6
7
8
9
10
11
12
Para desbloquear a direçãoA partir da posição “L OCK”, empurre a cha-
ve para dentro e rode-a para “OFF”.
PAU65680
(Estacionamento)
As luzes de perigo podem ser ligadas, mas
todos os outros sistemas elétricos estão
desligados. A chave pode ser retirada.
A direção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.PRECAUÇÃO
PCA22330
Utilizar as luzes de perigo durante um
longo período de tempo pode descarre-gar a bateria.
PAU66055

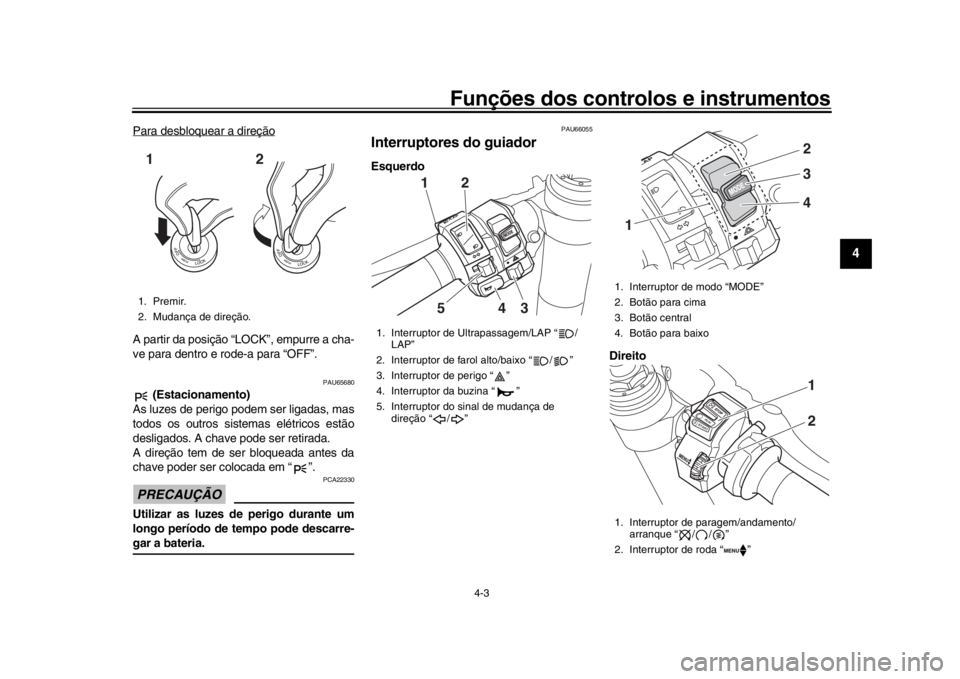

Interruptores do guiadorEsquerdo
Direito
1. Premir.
2. Mudança de direção.12
1. Interruptor de Ultrapassagem/LAP “ /LAP”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor de perigo “ ”
4. Interruptor da buzina “ ”
5. Interruptor do sinal de mudança de direção “ / ”
12
543
1. Interruptor de modo “MODE”
2. Botão para cima
3. Botão central
4. Botão para baixo
1. Interruptor de paragem/andamento/ arranque “ / / ”
2. Interruptor de roda “ ”1
2
4 31
2
BX4-9-P2.book 3 ページ 2018年10月2日 火曜日 午後1時5分
Page 24 of 126
Funções dos controlos e instrumentos
4-4
1
2
34
5
6
7
8
9
10
11
12
PAU66091
Interruptor de ultrapassagem/LAP “ /
LAP”
Prima este interrupt or para acender breve-
mente os faróis dianteiros e para assinalar
o início de cada volta ao utilizar o tempori-
zador de voltas.
PAU79872
Interruptor de farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender o farol de médios.NOTASe o interruptor estiver regulado para farol
de médios, acende-se apenas o farol dian-
teiro esquerdo. Se o interruptor estiver re-
gulado para máximos, acendem-se os doisfaróis dianteiros.
PAU66040
Interruptor do sinal de mudança de dire-
ção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor para
“ ”. Para sinalizar uma mudança de dire-
ção para a esquerda, empurre este inter-
ruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar os sinais de mudança de dire-
ção, prima o interruptor depois deste ter vol- tado para a posição central.
PAU66030
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU66060
Interruptor de paragem/andamento/ar-
ranque “ / / ”
Para ligar o motor com o motor de arran-
que, coloque este interruptor em “ ” e de-
pois prima o interruptor em direção a “ ”.
Consulte a página 6-1 para obter instruções
relativas ao arranque, antes de colocar o
motor em funcionamento.
Coloque este interrupt
or em “ ” para des-
ligar o motor em caso de emergência, tal
como quando o veículo se vira ou o cabo do
acelerador fica preso.
PAU66010
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.
PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria podedescarregar.
PAU66111
Interruptor de modo “MODE”
Utilize o interruptor de modo para alterar os
modos YRC ou para editar os pontos de afi-
nação de PWR, TCS e SCS no ecrã princi-
pal. Este interruptor possui três botões.
Botão para cima - prima este botão para
alterar o ponto de afinação de YRC selecio-
nado para cima.
Botão central - prima este botão para rolar
da esquerda para a direita entre os itens
MODE, PWR, TCS, e SCS.
Botão para baixo - prima este botão para
alterar o ponto de afinação de YRC selecio-
nado para baixo.NOTA
O botão central também é utilizado
para ativar o sistema de controlo de
lançamento. Quando o ícone LCS es-
tiver cinzento, prima continuamente o
botão central. O ícone LCS ficará in-
termitente e mudará para branco
quando o sistema tiver sido ativado.
BX4-9-P2.book 4 ページ 2018年10月2日 火曜日 午後1時5分
Page 25 of 126
Funções dos controlos e instrumentos
4-5
1
2
345
6
7
8
9
10
11
12
O sistema de controlo de tração só
pode ser desativado a partir do ecrã
principal. Selecione TCS com o botão
central e, em seguida, prima continua-
mente o botão para cima até ser apre-
sentado TCS OFF. Para voltar a ativar
o sistema de controlo de tração, utilize
o botão para baixo.
Quando o TCS tiver sido desativado,
os sistemas SCS, LCS e LIF também
ficam desativados para todos os mo-
dos YRC.
Veja “Ponto de afinação YRC” na pá-
gina 4-15 para obter mais informações
sobre como personalizar os modos
YRC e ajustar os níveis do ponto deafinação do item YRC.
PAU66100
Botão rotativo “ ”
Quando o ecrã principal estiver definido
como STREET MODE (MODO ESTRADA),
utilize o botão rotativo para deslocar e repor
os itens de visualização de informações.
Quando o ecrã principal estiver definido
como TRACK MODE (MODO PISTA), utili-
ze o botão rotativo para deslocar e repor os
itens de visualização de informações e para
ativar o temporizador de voltas à pista.
Quando voltar para o ecrã do MENU do vi-
sor, utilize o botão rotativo para navegar pe- los módulos de pontos de afinação e alterar
os pontos de afinação.
Acione o botão rotativo da seguinte forma.
Rodar para cima
- rode-o para cima, para
deslocar para cima/para a esquerda ou au-
mentar o valor de um ponto de afinação.
Rodar para baixo - rode-o para baixo, para
deslocar para baixo/para a direita ou dimi-
nuir o valor de um ponto de afinação.
Premir rápido - prima o botão por breves
instantes para selecionar e confirmar as
suas seleções.
Premir longo - prima o interruptor durante
um segundo para repor um item de visuali-
zação de informações ou para aceder e sair
do ecrã do MENU.
NOTA
Para mais informações sobe o ecrã
principal e as suas funções, consulte a
página 4-8.
Para mais informações sobre o ecrã
do MENU e sobre como alterar os
pontos de afinação, consulte a página4-14.
PAU4939G
Indicadores luminosos e luzes
de advertência1. Indicador luminoso de ponto morto “ ”
2. Indicador luminoso do sistema imobilizador “ ”3. Luz de advertência do nível de combustível “ ”4. Luz de advertência da pressão do óleo e da temperatura do refrigerante “ ”5. Luz de advertência do sistema auxiliar “ ”6. Indicador luminoso do controlo de estabilidade “SC”
7. Indicador luminoso de mudança de direção esquerda “ ”
8. Luz de advertência de problema no motor “”
9. Indicador luminoso de mudança de direção direita “ ”
10.Indicador luminoso de mudança de velocidade
11.Indicador luminoso de máximos “ ”
12.Luz de advertência do ABS “ ”
19 8
2 3 4 610
11
12
7
5
ABS
BX4-9-P2.book 5 ページ 2018年10月2日 火曜日 午後1時5分
Page 26 of 126
Funções dos controlos e instrumentos
4-6
1
2
34
5
6
7
8
9
10
11
12
PAU11022
Indicador luminoso de mudança de dire-
ção “ ”
Este indicador luminoso fica intermitente
quando um sinal de mudança de direção
está a piscar.
PAU11061
Indicador luminoso de ponto morto “ ”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11081
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU66891
Luz de advertência do nível de combus-
tível “ ”
Esta luz de advertência acende-se quando
o nível de combustível desce abaixo de 3.0
L (0.79 US gal, 0.66 Imp.gal) aproximada-
mente. Quando isto acontece, reabasteça o
mais brevemente possível.
O circuito elétrico da luz de advertência
pode ser verificado ligando o veículo. A luz
de advertência dever á acender-se durante
alguns segundos e depois apagar-se.NOTASe a luz de advertência não acender de to- do, se mantiver ligada após o reabasteci-
mento, ou se a luz de advertência piscar
repetidamente, solicite a um concessioná-
rio Yamaha que verifique o veículo.
PAU79310
Luz de advertência de problema no mo-
tor “ ”
Esta luz de advertência acende-se caso
seja detetado um problema no motor. Se
isto acontecer, solic
ite a um concessionário
Yamaha que verifique o sistema de diag-
nóstico a bordo.
O circuito elétrico da luz de advertência
pode ser verificado ativando a alimentação
do veículo. A luz de advertência deverá
acender-se durante alguns segundos e de-
pois apagar-se.
Se a luz de advertência não acender de
todo ou se mantiver ligada, solicite a um
concessionário Yamaha que verifique o ve-
ículo.
PAU66503
Luz de advertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando o veículo
é ligado e desliga-se após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou superior.
NOTASe a luz de advertência não funcionar como
se descreve acima, ou se a luz de advertên-
cia se acender durante a condução, é pos-
sível que o ABS e o UBS não estejam a
funcionar bem. Solicite a um concessioná-
rio Yamaha que verifique o veículo logo quepossível.
AVISO
PWA16041
Se a luz de advertência do ABS não se
desligar depois de ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou superior,
ou se a luz de advertência se acender ou
ficar intermitente durante a condução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
das situações acima, ou se a luz de ad-
vertência nem sequer se acender, seja
extremamente cuidadoso para evitar a
possibilidade de bloqueio das rodas du-
rante uma travagem de emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-cuitos elétricos logo que possível.
PAU67432
Indicador luminoso de mudança de velo-
cidades
O indicador luminoso acende-se quando é
ABS
BX4-9-P2.book 6 ページ 2018年10月2日 火曜日 午後1時5分
Page 27 of 126
Funções dos controlos e instrumentos
4-7
1
2
345
6
7
8
9
10
11
12
necessário mudar para uma velocidade su-
perior. As velocidades do motor a que se
acende e apaga podem ser ajustadas.
(Consulte a página 4-21.)
Para efetuar um autocontrolo, o indicador
acende-se brevemente quando o veículo é
ligado.
PAU73120
Indicador luminoso do sistema imobili-
zador “ ”
Depois de a chave ser rodada para “OFF” e
de terem passado 30 segundos, o indicador
luminoso ficará intermitente indicando que
o sistema imobilizador está ativado. Passa-
das 24 horas, o indicador luminoso para de
piscar, mas o sistema imobilizador continua
ativado.
O circuito elétrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz não se acender logo quando a cha-
ve for rodada para “ON”, se permanecer
acesa ou se ficar intermitente com um pa-
drão (se for detetado um problema no siste-
ma imobilizador, o indicador luminoso pisca
com um determinado padrão), solicite a um
concessionário Yamaha que verifique o ve-
ículo.
NOTASe o indicador luminoso do sistema imobili-
zador piscar nesse padrão, lentamente 5
vezes e, depois, rapidamente 2 vezes, tal
poderá dever-se a um a interferência do
transmissor-recetor. Se isto acontecer, ten-te o seguinte.
1. Certifique-se de que não existem ou- tras chaves do imobilizador perto do
interruptor principal. Outras chaves do
imobilizador podem causar uma inter-
ferência no sinal e impedir o arranque
do motor.
2. Utilize a chave de reconfiguração do código para colocar o motor em fun-
cionamento.
3. Se o motor funcionar, desligue-o e ten- te colocá-lo em funcionamento com as
chaves normais.
4. Se uma ou ambas as chaves normais não conseguirem pôr o motor em fun-
cionamento, leve o veículo e as 3 cha-
ves a um concessionário Yamaha
para reconfigurar as chaves normais.
PAU65980
Indicador luminoso do controlo de esta-
bilidade “SC”
Este indicador luminoso acende-se quando
os sistemas TCS, SCS ou LIF tiverem sido acionados. Também se acende se o siste-
ma TCS estiver regulado para “OFF” ou se
o sistema TCS for desativado durante a
condução.
O circuito elétrico da luz pode ser verificado
rodando a chave para “ON”. A luz deverá
acender-se durante alguns segundos e de-
pois apagar-se. Se a luz não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, so
licite a um conces-
sionário Yamaha que verifique o veículo.
PAU78410
Luz de advertência da pressão do óleo e
da temperatura do refrigerante “ ”
Esta luz de advertência acende-se se a
pressão do óleo do motor estiver baixa ou
se a temperatura do refrigerante estiver ele-
vada. Se isto acontecer, pare imediatamen-
te o motor.
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deve voltar a
acender-se depois de se desligar breve-
mente e, depois, permanece ligada até o
motor ser ligado. Se a luz avisora não se
acender inicialmente quando a chave é ro-
dada para “ON”, solicite a um concessioná-
rio Yamaha que verifique o circuito elétrico.
BX4-9-P2.book 7 ページ 2018年10月2日 火曜日 午後1時5分
Page 28 of 126
Funções dos controlos e instrumentos
4-8
1
2
34
5
6
7
8
9
10
11
12
PRECAUÇÃO
PCA22441
Se a luz de advertência da pressão do
óleo e da temperatura do refrigerante
não se apagar depois de ligar o motor ou
se se acender enquanto o motor estiver
em funcionamento, pare imediatamente
o veículo e desligue o motor.
Se o motor estiver a sobreaquecer,
o ícone de advertência da tempera-
tura do líquido refrigerante acen-
de-se. Deixe o motor arrefecer.
Verifique o nível de refrigerante
(consulte a página 7-41).
Se a pressão do óleo do motor esti-
ver baixa, o ícone de advertência da
pressão do óleo acende-se. Verifi-
que o nível de óleo (consulte a pági-
na 7-13).
Se a luz de advertência permanecer
acesa depois de deixar arrefecer o
motor e confirmar o nível adequado
de óleo do motor, solicite a um con-
cessionário Yamaha que verifique o
veículo. Não continue a utilizar o ve-ículo!
PAU83700
Luz de advertência do sistema auxiliar
“”
Esta luz de advertência acende-se se for detetado um problema num sistema não re-
lacionado com o motor.
NOTAQuando o veículo é ligado, esta luz deverá
acender-se durante alguns segundos e de-
pois apagar-se. Caso contrário, solicite a
um concessionário Yamaha que verifique oveículo.
PAU85780
VisorO visor tem dois modos de apresentação
do ecrã principal diferentes: STREET
MODE e TRACK MODE. A maioria das fun-
ções podem ser vistas em ambos os mo-
dos, mas a apresentação difere
ligeiramente. Os itens seguintes podem ser
vistos no visor.
Velocímetro
Taquímetro
Visor de informações
Visor da caixa de transmissão
Indicador de pressão do travão dian-
teiro
Indicador de aceleração
Apresentação dos pontos de afinação
do YRC MODE/PWR/TCS/SCS
Apresentação dos pontos de afinação
do YRC LCS/QS/LIF
Relógio
Indicador de fixação do valor máximo
das rotações
Contador de tempos de voltas
Vários ícones de advertência
Advertência de modo de erro “Err”
NOTAEste modelo dispõe de um visor de cristal lí-
quido com transístor de película fina (TFT
LCD) que proporciona
um bom contraste e
uma boa leitura nas mais variadas condi-
BX4-9-P2.book 8 ページ 2018年10月2日 火曜日 午後1時5分
Page 29 of 126
Funções dos controlos e instrumentos
4-9
1
2
345
6
7
8
9
10
11
12
ções de iluminação. Contudo, devido à na-
tureza desta tecnologia, é normal que umreduzido número de pixels fique inativo.

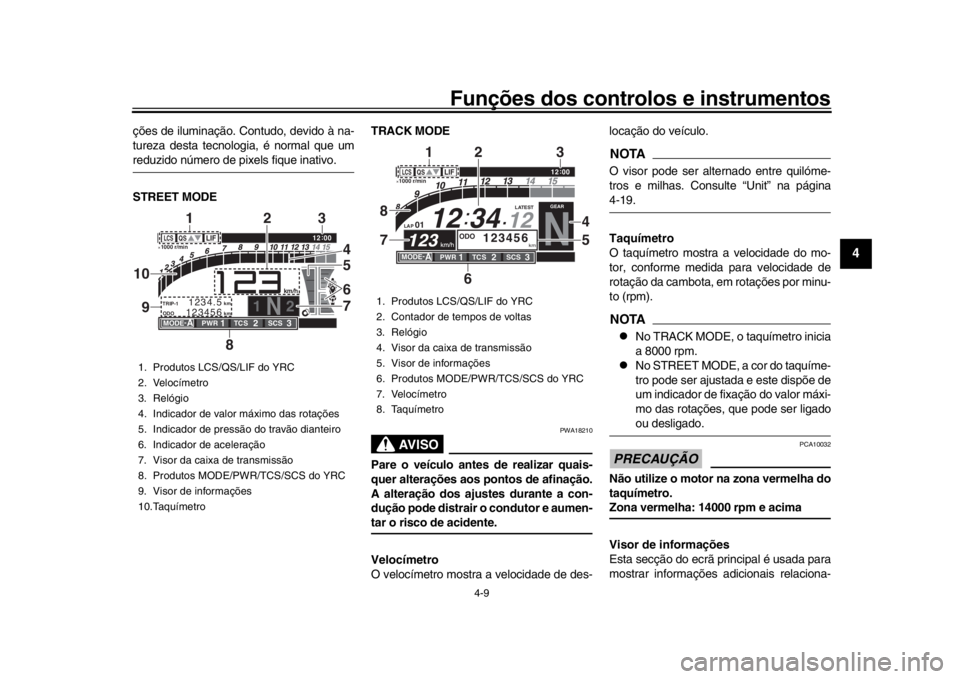

STREET MODE TRACK MODE
AVISO
PWA18210
Pare o veículo antes de realizar quais-
quer alterações aos pontos de afinação.
A alteração dos ajustes durante a con-
dução pode distrair o condutor e aumen-tar o risco de acidente.
Velocímetro
O velocímetro mostra a velocidade de des-locação do veículo.
NOTAO visor pode ser alternado entre quilóme-
tros e milhas. Consulte “Unit” na página4-19.
Taquímetro
O taquímetro mostra a velocidade do mo-
tor, conforme medida para velocidade de
rotação da cambota, em rotações por minu-
to (rpm).NOTA
No TRACK MODE, o taquímetro inicia
a 8000 rpm.
No STREET MODE, a cor do taquíme-
tro pode ser ajustada e este dispõe de
um indicador de fixação do valor máxi-
mo das rotações, que pode ser ligadoou desligado.
PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha do
taquímetro.Zona vermelha: 14000 rpm e acima
Visor de informações
Esta secção do ecrã principal é usada para
mostrar informações adicionais relaciona-
1. Produtos LCS/QS/LIF do YRC
2. Velocímetro
3. Relógio
4. Indicador de valor máximo das rotações
5. Indicador de pressão do travão dianteiro
6. Indicador de aceleração
7. Visor da caixa de transmissão
8. Produtos MODE/PWR/TCS/SCS do YRC
9. Visor de informações
10.Taquímetro
1
y2
GPS
N
LCS
QS
LIF
ODO
123456
km
TRIP-1
1234.5
km
km/h
·1000 r/min
12 :
00
PWR
1
TCS
2
SCS
3
T -
1
MODE -
A
4
8 756
1
23
10
9
1. Produtos LCS/QS/LIF do YRC
2. Contador de tempos de voltas
3. Relógio
4. Visor da caixa de transmissão
5. Visor de informações
6. Produtos MODE/PWR/TCS/SCS do YRC
7. Velocímetro
8. Taquímetro
QS
LIF
N
12GPS
12 34
LAP 01
ODO
km
123456
MODE -
A
LCS
QS
LIF
LATEST
·1000 r/min
12
:
00
km/h
123
PWR
1
TCS
2
SCS
3
T -
1
km/h
123
GEAR
7 8
6
1
2
4
5
3
BX4-9-P2.book 9 ページ 2018年10月2日 火曜日 午後1時5分
Page 30 of 126
Funções dos controlos e instrumentos
4-10
1
2
34
5
6
7
8
9
10
11
12
das com a viagem, tais como as leituras de
temperatura do ar e do líquido refrigerante,
contadores de percurso e estatísticas de
consumo de combustível. Os itens de apre-
sentação de informação podem ser dividi-
dos em quatro grupos, através do ecrã
MENU.
Os itens de apresent ação de informação
são:
A.TEMP: temperatura do ar
C.TEMP: temperatura do líquido refrigeran-
te
TRIP-1: contador de percurso 1
TRIP-2: contador de percurso 2
F-TRIP: contador de percurso do combustí-
vel
ODO: conta-quilómetros
FUEL CON: quantidade de combustível
consumido
FUEL AVG: consumo médio de combustí-
vel
CRNT FUEL: consumo atual de combustí-
velNOTA
O ODO para em 999999 e não pode
ser reiniciado.
O TRIP-1 e o TRIP-2 são reiniciados
para 0 e reiniciam a contagem após
atingirem 9999.9.
Quando o nível de reserva do depósito
de combustível tiver sido alcançado, F-TRIP surge automaticamente e co-
meça a gravar a distância percorrida a
partir desse ponto.
Depois de reabastecer e percorrer al-
guma distância, F-TRIP desaparece
automaticamente.
Consulte “Unit” na página 4-19 para al-
terar as unidades de consumo de
combustível.
Em TRACK MODE, os itens de apre-
sentação de informação FASTEST
(tempo de volta mais rápido) e AVE-
RAGE (tempo de volta médio) tam-bém estão disponíveis.
Os itens TRIP-1, TRIP-2, F-TRIP, FUEL
CON, e FUEL AVE podem ser repostos in-
dividualmente.
Para repor itens de apresentação de infor-
mação1. Utilize o botão rotativo para rolar pelos itens de apresentação até surgir o item
que deseja repor.
2. Prima brevemente o botão rotativo e o item irá piscar durante cinco segun-
dos. (Para STREET MODE, se ambos
os itens forem itens que podem ser re-
postos, o item superior irá piscar pri-
meiro. Role para baixo para selecionar
o item inferior.) 3. Enquanto o produto está a piscar, pri-
ma e mantenha premido o botão rota-
tivo durante um segundo.
Visor da caixa de transmissão
Este mostra em que mudança a transmis-
são está. Este modelo tem 6 mudanças e
uma posição de ponto morto. A posição de
ponto morto é indicada pelo indicador lumi-
noso de ponto morto “ ” e pelo visor da
caixa de transmissão “ ”.
Indicador de pressão do travão diantei-
ro
Este mostra quanta energia de travagem
está a ser aplicada nos travões dianteiros.
Indicador de aceleração
Este mostra as forças de aceleração e de-
saceleração do veículo.
Indicador de fixação do valor máximo
das rotações
Esta pequena barra surge momentanea-
mente dentro do taquímetro para marcar o
valor máximo mais recente da velocidade
do motor.
Produtos MODE/PWR/TCS/SCS do YRC
O MODE atual (modo YRC) e os seus pon-
tos de afinação PWR, TCS e SCS relacio-
BX4-9-P2.book 10 ページ 2018年10月2日 火曜日 午後1時5分
