YAMAHA YZF-R1 2019 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
7-21
1
2
3
4
5
678
9
10
11
12
profissional necessários para o fa-
zer.

Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respetivas ca-racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus sem
câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na borracha do flanco, por vezes acompanha-
das de deformação da
carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para garan-
tir que estão em condições para
continuarem a ser usados.
AVISO
PWA10482

Os pneus da frente e de trás devem
ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia causar
um acidente.

Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.

Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante acondução a alta velocidade.
Depois de testes extensivos, apenas os
pneus abaixo listados estão aprovados
para este modelo pela Yamaha.
AVISO
PWA10601
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.

Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies

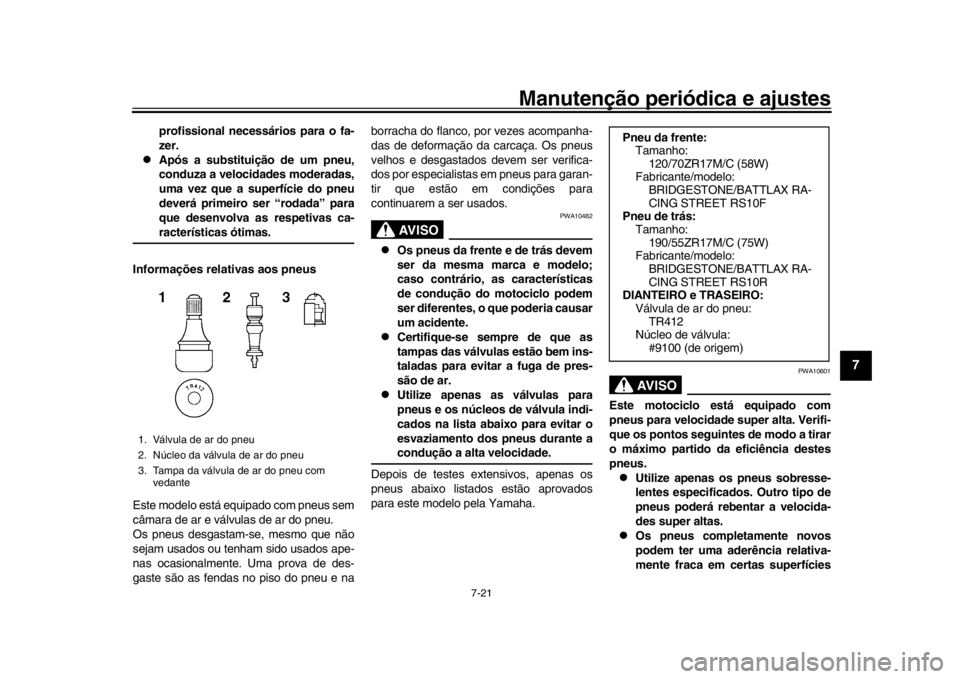

1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedante
Pneu da frente:Tamanho:120/70ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10F
Pneu de trás:
Tamanho:190/55ZR17M/C (75W)
Fabricante/modelo:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10R
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:TR412
Núcleo de válvula:
#9100 (de origem)
BX4-9-P2.book 21 ページ ２０１８年１０月２日　火曜日　午後１時５分

Manutenção periódica e ajustes
7-22
1
2
3
4
5
67
8
9
10
11
12
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.

Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.

Ajuste sempre a pressão de ar dos
pneus em conformidade com ascondições de utilização.
PAU66460
Rodas de magnésio fundidoPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos a estas rodas.
Antes de cada viagem, deverá verifi-
car se os aros da rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.

A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar em fraco desem-
penho, características de
manuseamento adversas e vida redu-
zida do pneu.
Estas rodas são feitas de magnésio e re-
querem cuidados especiais.

Ao equilibrar a roda, devem utilizar-se
pesos de encaixe para evitar riscar a
roda.

Inspecione regularmente a roda para
verificar se apresenta fendas e riscos.
Utilize tinta para retoques ou outro se- lante para evitar a corrosão.

Siga as instruções de limpeza indica-
das na página 8-1.
BX4-9-P2.book 22 ページ ２０１８年１０月２日　火曜日　午後１時５分

Manutenção periódica e ajustes
7-23
1
2
3
4
5
678
9
10
11
12
PAU67342

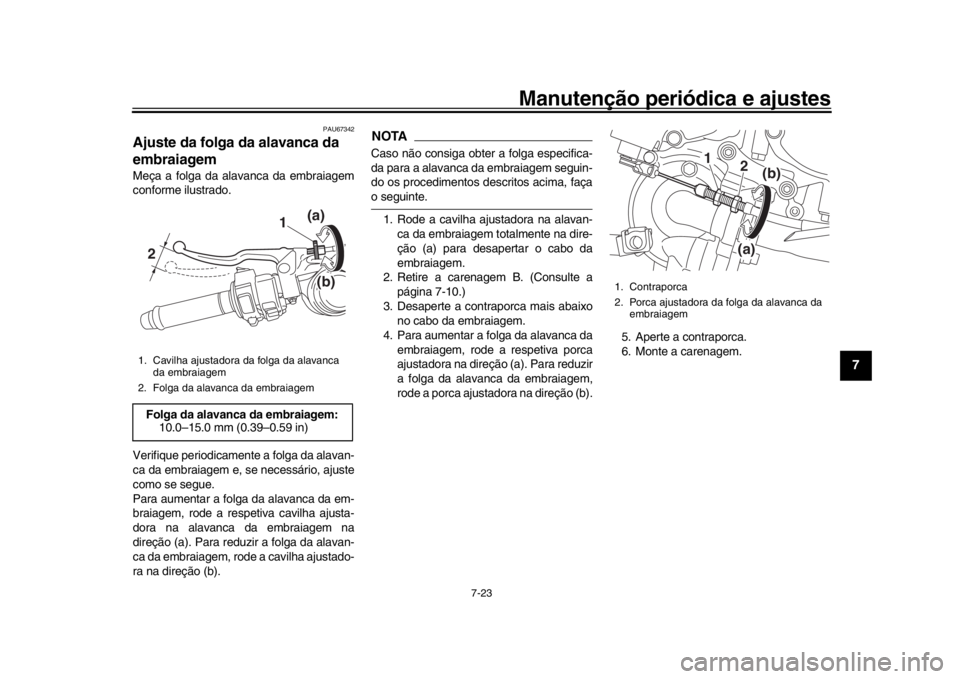

Ajuste da folga da alavanca da
embraiagemMeça a folga da alavanca da embraiagem
conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca da embraiagem e, se necessário, ajuste
como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respetiva cavilha ajusta-
dora na alavanca da embraiagem na
direção (a). Para reduzir a folga da alavan-
ca da embraiagem, rode a cavilha ajustado-
ra na direção (b).
NOTACaso não consiga obter a folga especifica-
da para a alavanca da embraiagem seguin-
do os procedimentos descritos acima, façao seguinte.
1. Rode a cavilha ajustadora na alavan- ca da embraiagem totalmente na dire-
ção (a) para desapertar o cabo da
embraiagem.
2. Retire a carenagem B. (Consulte a
página 7-10.)
3. Desaperte a contraporca mais abaixo no cabo da embraiagem.
4. Para aumentar a folga da alavanca da embraiagem, rode a respetiva porca
ajustadora na direção (a). Para reduzir
a folga da alavanca da embraiagem,
rode a porca ajustadora na direção (b). 5. Aperte a contraporca.
6. Monte a carenagem.
1. Cavilha ajustadora da folga da alavanca
da embraiagem
2. Folga da alavanca da embraiagemFolga da alavanca da embraiagem: 10.0–15.0 mm (0.39–0.59 in)
1
2 (a)
(b)
1. Contraporca
2. Porca ajustadora da folga da alavanca da
embraiagem
1 2
(a)(b)
BX4-9-P2.book 23 ページ ２０１８年１０月２日　火曜日　午後１時５分

Manutenção periódica e ajustes
7-24
1
2
3
4
5
67
8
9
10
11
12
PAU37914

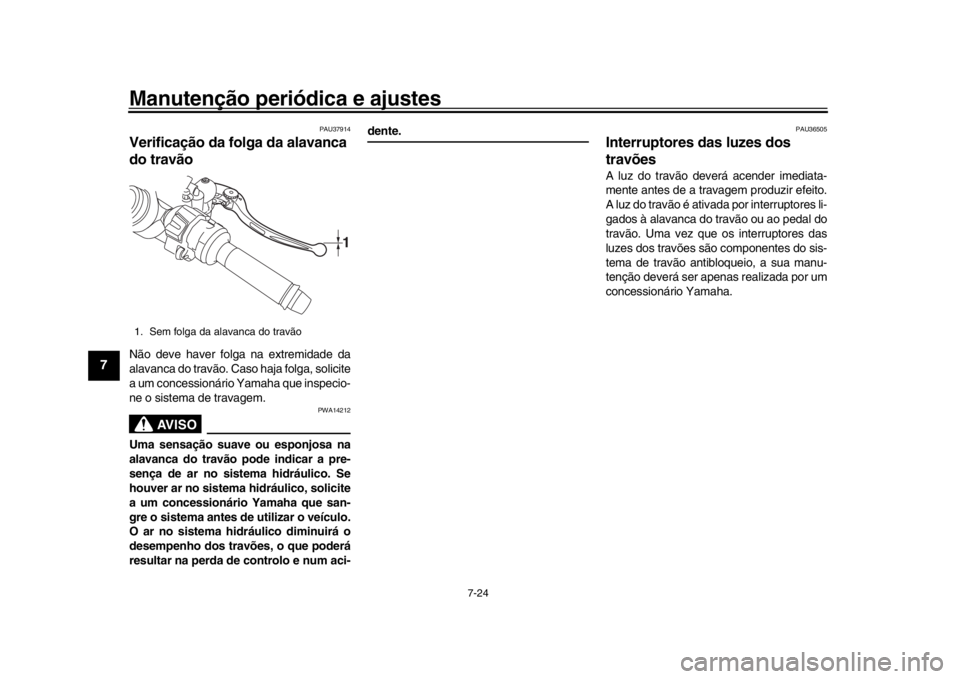

Verificação da folga da alavanca
do travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solicite
a um concessionário Yamaha que inspecio-
ne o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.
PAU36505
Interruptores das luzes dos
travõesA luz do travão deverá acender imediata-
mente antes de a trav agem produzir efeito.
A luz do travão é ativada por interruptores li-
gados à alavanca do travão ou ao pedal do
travão. Uma vez que os interruptores das
luzes dos travões são componentes do sis-
tema de travão antibloqueio, a sua manu-
tenção deverá ser apenas realizada por um
concessionário Yamaha.
1. Sem folga da alavanca do travão
1
BX4-9-P2.book 24 ページ ２０１８年１０月２日　火曜日　午後１時５分

Manutenção periódica e ajustes
7-25
1
2
3
4
5
678
9
10
11
12
PAU22393

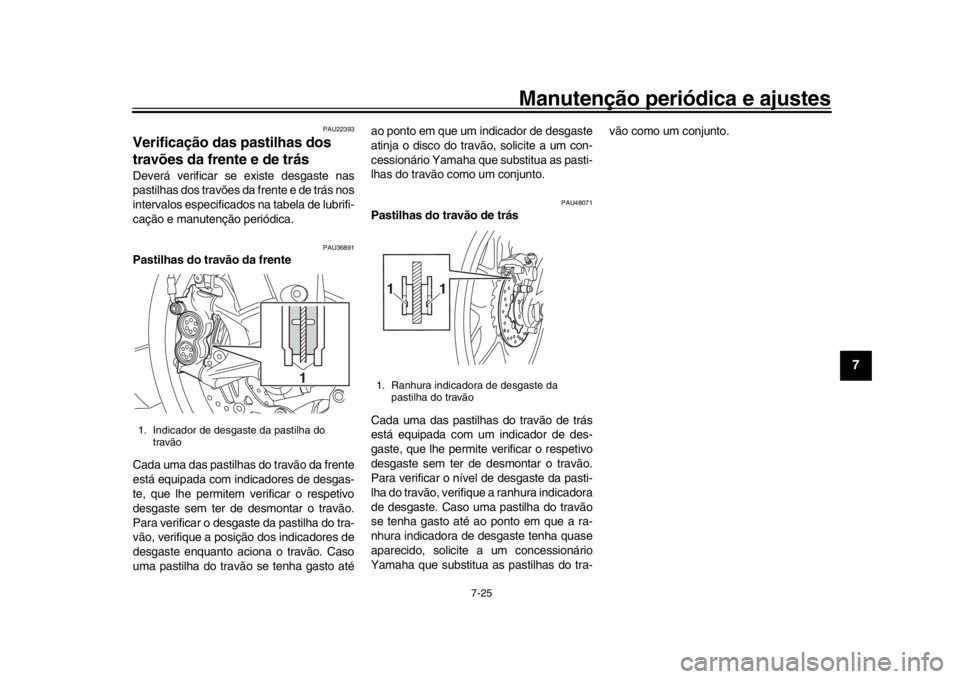

Verificação das pastilhas dos
travões da frente e de trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU36891
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com indicadores de desgas-
te, que lhe permitem verificar o respetivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posiç ão dos indicadores de
desgaste enquanto aciona o travão. Caso
uma pastilha do travão se tenha gasto até ao ponto em que um indicador de desgaste
atinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pasti-
lhas do travão como um conjunto.
PAU48071
Pastilhas do travão de trás
Cada uma das pastilhas do travão de trás
está equipada com um indicador de des-
gaste, que lhe permite verificar o respetivo
desgaste sem ter de desmontar o travão.
Para verificar o nível de desgaste da pasti-
lha do travão, verifique a ranhura indicadora
de desgaste. Caso uma pastilha do travão
se tenha gasto até ao ponto em que a ra-
nhura indicadora de desgaste tenha quase
aparecido, solicite
a um concessionário
Yamaha que substitua as pastilhas do tra- vão como um conjunto.
1. Indicador de desgaste da pastilha do
travão
1
1. Ranhura indicadora de desgaste da pastilha do travão
1
1
BX4-9-P2.book 25 ページ ２０１８年１０月２日　火曜日　午後１時５分

Manutenção periódica e ajustes
7-26
1
2
3
4
5
67
8
9
10
11
12
PAU22583

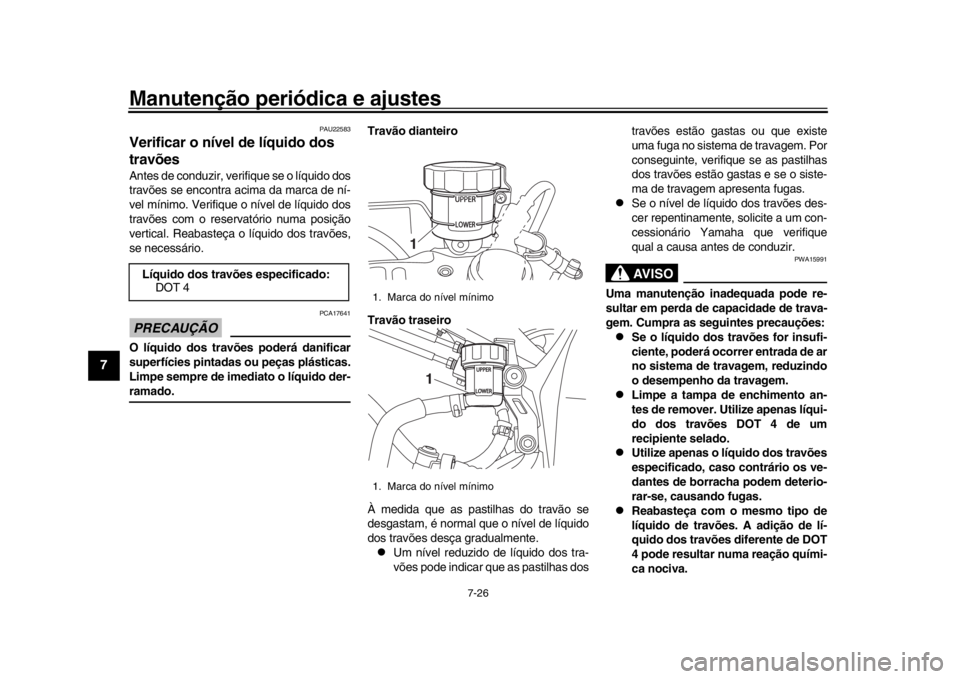

Verificar o nível de líquido dos
travõesAntes de conduzir, verifique se o líquido dos
travões se encontra acima da marca de ní-
vel mínimo. Verifique o nível de líquido dos
travões com o reserv atório numa posição
vertical. Reabasteça o líquido dos travões,
se necessário.PRECAUÇÃO
PCA17641
O líquido dos travões poderá danificar
superfícies pintadas ou peças plásticas.
Limpe sempre de imediato o líquido der-ramado. Travão dianteiro
Travão traseiro
À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça
gradualmente.

Um nível reduzido de líquido dos tra-
vões pode indicar que as pastilhas dos travões estão gastas ou que existe
uma fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas
dos travões estão gastas e se o siste-
ma de travagem apresenta fugas.

Se o nível de líquido dos travões des-
cer repentinamente, solicite a um con-
cessionário Yamaha que verifique
qual a causa antes de conduzir.AVISO
PWA15991
Uma manutenção inadequada pode re-
sultar em perda de capacidade de trava-
gem. Cumpra as seguintes precauções:
Se o líquido dos travões for insufi-
ciente, poderá ocorrer entrada de ar
no sistema de travagem, reduzindo
o desempenho da travagem.

Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
do dos travões DOT 4 de um
recipiente selado.

Utilize apenas o líquido dos travões
especificado, caso contrário os ve-
dantes de borracha podem deterio-
rar-se, causando fugas.

Reabasteça com o mesmo tipo de
líquido de travões. A adição de lí-
quido dos travões diferente de DOT
4 pode resultar numa reação quími-
ca nociva.
Líquido dos travões especificado:
DOT 4
1. Marca do nível mínimo
1. Marca do nível mínimo
1
1
BX4-9-P2.book 26 ページ ２０１８年１０月２日　火曜日　午後１時５分

Manutenção periódica e ajustes
7-27
1
2
3
4
5
678
9
10
11
12

Durante o reabastecimento, tenha
cuidado para que não entre água no
reservatório de líquido dos travões.
A água fará o ponto de ebulição do
fluido descer significativamente e
poderá resultar na formação deuma bolsa de vapor.
PAU22734
Mudança do líquido dos travõesSolicite a mudança do líquido dos travões
num concessionário Yamaha a cada 2
anos. Para além disso, mande substituir os
vedantes de óleo dos cilindros mestre e das
pinças dos travões, as sim como os tubos
dos travões, nos intervalos especificados a
seguir ou antes se apresentarem danos ou
fugas.
Vedantes dos travões: a cada 2 anos

Tubos dos travões: a cada 4 anos
PAU22762

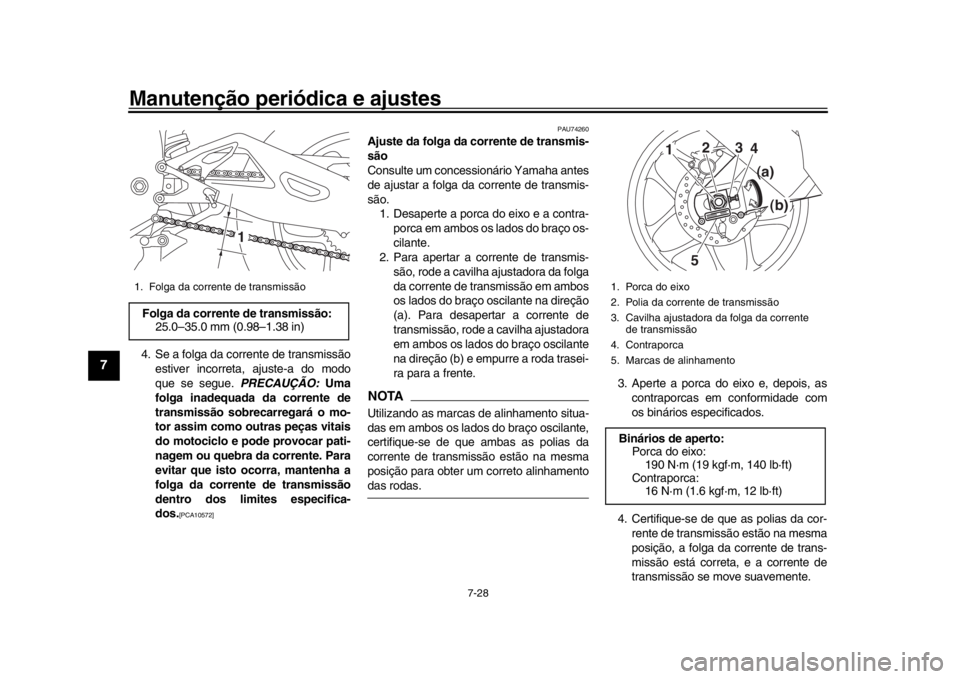

Folga da corrente de
transmissãoA folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU74253
Verificação da folga da corrente de
transmissão 1. Coloque o motociclo no descanso la- teral.NOTAAo verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-quer tipo de carga.
2. Mude a transmissão para ponto morto.
3. Meça a folga da corrente de transmis- são como indicado.
BX4-9-P2.book 27 ページ ２０１８年１０月２日　火曜日　午後１時５分

Manutenção periódica e ajustes
7-28
1
2
3
4
5
67
8
9
10
11
12
4. Se a folga da corrente de transmissão estiver incorreta, ajuste-a do modo
que se segue. PRECAUÇÃO: Uma
folga inadequada da corrente de
transmissão sobrecarregará o mo-
tor assim como outras peças vitais
do motociclo e pode provocar pati-
nagem ou quebra da corrente. Para
evitar que isto ocorra, mantenha a
folga da corrente de transmissão
dentro dos limites especifica-
dos.
[PCA10572] PAU74260
Ajuste da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são.
1. Desaperte a porca do eixo e a contra- porca em ambos os lados do braço os-
cilante.
2. Para apertar a corrente de transmis- são, rode a cavilha ajustadora da folga
da corrente de transmissão em ambos
os lados do braço oscilante na direção
(a). Para desapertar a corrente de
transmissão, rode a cavilha ajustadora
em ambos os lados do braço oscilante
na direção (b) e empurre a roda trasei-
ra para a frente.NOTAUtilizando as marcas de alinhamento situa-
das em ambos os lado s do braço oscilante,
certifique-se de que ambas as polias da
corrente de transmissão estão na mesma
posição para obter um correto alinhamentodas rodas. 3. Aperte a porca do eixo e, depois, as
contraporcas em conformidade com
os binários especificados.
4. Certifique-se de que as polias da cor- rente de transmissão estão na mesma
posição, a folga da corrente de trans-
missão está correta, e a corrente de
transmissão se mo ve suavemente.
1. Folga da corrente de transmissãoFolga da corrente de transmissão:
25.0–35.0 mm (0.98–1.38 in)
1
1. Porca do eixo
2. Polia da corrente de transmissão
3. Cavilha ajustadora da folga da corrente
de transmissão
4. Contraporca
5. Marcas de alinhamentoBinários de aperto: Porca do eixo:190 N·m (19 kgf·m, 140 lb·ft)
Contraporca: 16 N·m (1.6 kgf·m, 12 lb·ft)
1
2 3
45
(a)
(b)
BX4-9-P2.book 28 ページ ２０１８年１０月２日　火曜日　午後１時５分

Manutenção periódica e ajustes
7-29
1
2
3
4
5
678
9
10
11
12
PAU23026
Limpeza e lubrificação da
corrente de transmissãoA corrente de transmissão deve ser limpa e
lubrificada nos interv alos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO
PCA10584
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo, condu-
zir à chuva ou conduzir em áreashúmidas.
1. Limpe a corrente de transmissão com querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em O,
não lave a corrente de transmissão
a vapor, a alta pressão nem com
solventes inapropriados.
[PCA11122]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans- missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11112]
PAU23098
Verificação e lubrificação dos
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respetivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar
suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no recetáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10712]
Lubrificante recomendado: Lubrificante para cabos Yamaha ou
outro lubrificante para cabos adequa-
do
BX4-9-P2.book 29 ページ ２０１８年１０月２日　火曜日　午後１時５分

Manutenção periódica e ajustes
7-30
1
2
3
4
5
67
8
9
10
11
12
PAU23115
Verificação e lubrificação do
punho e do cabo do aceleradorO funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
O cabo do acelerador possui uma cobertura
de borracha. Verifique se a cobertura está
firmemente instalada. Mesmo que a cober-
tura se encontre corretamente instalada,
ela não protege completamente o cabo
contra a entrada de água. Por conseguinte,
quando lavar o veículo, tenha cuidado para
não deitar água diretamente na cobertura
nem no cabo. Se houver sujidade no cabo
ou na cobertura, limpe com um pano húmi-
do.
PAU44276

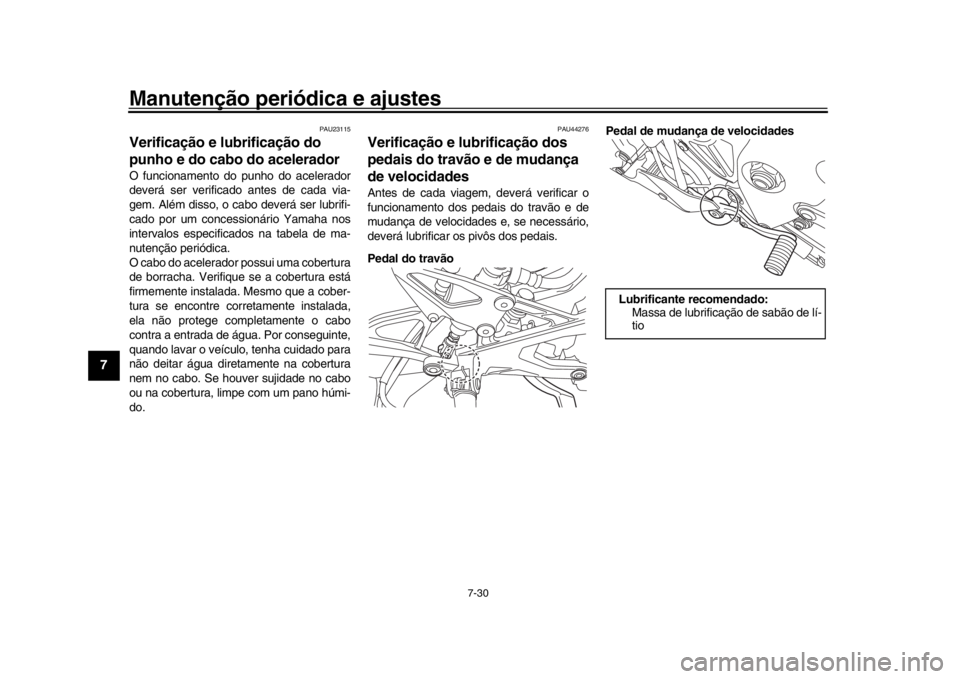

Verificação e lubrificação dos
pedais do travão e de mudança
de velocidadesAntes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Pedal do travão Pedal de mudança de velocidades
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
BX4-9-P2.book 30 ページ ２０１８年１０月２日　火曜日　午後１時５分
