YAMAHA YZF-R1 2022 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
4-28
4

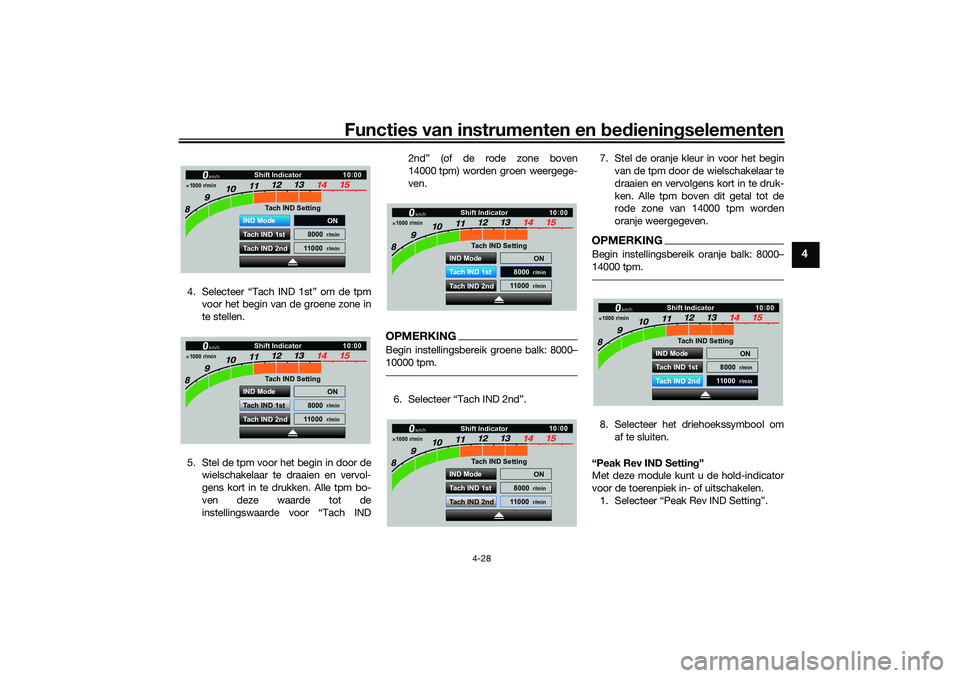

4. Selecteer “Tach IND 1st” om de tpm
voor het begin van de groene zone in
te stellen.
5. Stel de tpm voor het begin in door de wielschakelaar te draaien en vervol-
gens kort in te drukken. Alle tpm bo-
ven deze waarde tot de
instellingswaarde voor “Tach IND 2nd” (of de rode zone boven
14000 tpm) worden groen weergege-
ven.
OPMERKINGBegin instellingsbereik groene balk: 8000

Functies van instrumenten en bedieningselementen
4-29
4
2. Selecteer “IND Mode” en selecteer
vervolgens ON (om de indicator in te
schakelen) of OFF (om de indicator uit
te schakelen).
3. Selecteer het driehoekssymbool om af te sluiten. “Display Setting”
Met deze module kunt u de items (zoals
TRIP-1, ODO, C. TEMP, enz.) voor informa-
tieweergave op het hoofdscherm groepe-
ren. Er zijn vier weergavegroepen.
De weergavegroepen instellen
1. Selecteer “Display Setting” in het
scherm MENU.
2. “DISPLAY-1”, “DISPLAY-2”, “DIS- PLAY-3” en “DISPLAY-4” worden
weergegeven.
3. Selecteer bij wijze van voorbeeld “DISPLAY-1”.
4. Selecteer “STREET MODE 1-1”.
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
IND Mode ON
Peak Rev IND Setting Shift Indicatorkm/h
GPGPS
10
:
00
1. Item van informatiedisplay (STREET MODE)
1. Item voor informatieweergave (TRACK MO-
DE)
1 y2
GPS
N
LCS
QS
LIF 2
ODO
123456
TRIP-1
1234.5
1000 r/min
km
km
km/h
10 :
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
1
N
12
12 34
LAP 01
ODO
km
123456
LATEST
1000 r/min
km/h
123
km/h
123
GEAR
GPS
LCS
QS
LIF
10 :
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
2
1
GP GPS
Unit
Maintenance
Wallpaper
Shift Indicator MENU
Logging
Display Setting
km/h
10 :
00
GP GPS
DISPLAY-3 DISPLAY-2
DISPLAY-4
Display Setting
DISPLAY-1
km/h
10 :
00
UB3LD1D0.book Page 29 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-30
4
5. Selecteer het gewenste item voor de
informatieweergave met de wielscha-
kelaar.OPMERKINGDe selecteerbare items van de informatie-
weergave zijn:
A.TEMP: luchttemperatuur
C.TEMP: koelvloeistoftemperatuur
TRIP-1: ritteller 1 TRIP-2: ritteller 2
ODO: kilometerteller
FUEL CON: de hoeveelheid verbruikte
brandstof
FUEL AVG: gemiddeld brandstofverbruik
CRNT FUEL: huidig brandstofverbruik
6. Selecteer “STREET MODE 1-2” of
“TRACK MODE” om de resterende
groepsitems voor DISPLAY-1 in te
stellen.
7. Selecteer het driehoekssymbool om af te sluiten. Herhaal de procedure
vanaf stap 3 om de andere weergave-
groepen in te stellen.
“Brightness”
Met deze module kunt u het algemene hel-
derheidsniveau van het weergavescherm
aanpassen. De helderheid instellen
1. Selecteer “Brightness” in het scherm
MENU.
2. Selecteer het gewenste helderheids- niveau door aan de wielschakelaar te
draaien en druk vervolgens kort op de
wielschakelaar om de instelling vast te
leggen.
“Clock”
Met deze module kunt u de klok instellen.
STREET MODE 1 - 1 A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1km/h
GPS
10 :
00
TRACK MODE STREET MODE 1 - 2 STREET MODE 1 - 1 A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1km/h
GPS
10 :
00
TRACK MODE STREET MODE 1 - 2
STREET MODE 1 - 1 A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1km/h
GPS
10 :
00
TRACK MODE STREET MODE 1 - 2
GP GPS
Wallpaper Unit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
10 :
00
Brightness
km/h
GPS
10 :
00
2
UB3LD1D0.book Page 30 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-31
4
De klok instellen1. Selecteer “Clock” in het scherm ME-
NU.
2. Wanneer “Clock” is geselecteerd, worden de uren gemarkeerd.
3. Stel het uur in door de wielschakelaar te draaien en vervolgens kort in te
drukken. 4. De minuten worden nu gemarkeerd.
5. Stel de minuten in door de wielscha-
kelaar te draaien en vervolgens kort in
te drukken. 6. Druk opnieuw kort op de wielschake-
laar om af te sluiten en terug te gaan
naar het scherm MENU.
“All Reset”
Deze module stelt, behalve de kilometertel-
ler en de klok, alles terug naar de stan-
daard- of fabrieksinstelling.
Selecteer YES om alle items terug te stel-
len. Nadat YES is geselecteerd worden alle
items teruggesteld en keert de weergave
automatisch terug naar het scherm MENU.
GP GPS
Shift Indicator Wallpaper
Display Setting Brightness MENU
Unit
Clock
km/h
10 :
00
Clock
km/h
10 :
00
11 :
34
Clock
km/h
10 :
00
10 :
34
Clock
km/h
10 :
00
10 34
:
Clock
km/h
10 :
00
10 :
58
UB3LD1D0.book Page 31 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-32
4
DAU12823
KoppelingshendelTrek om de aandrijflijn te ontkoppelen van
de motor, bijvoorbeeld om te schakelen, de
koppelingshendel in. Laat de hendel los om
de koppeling te laten aangrijpen, zodat ver-
mogen wordt overgebracht op het achter-
wiel.OPMERKINGVoor soepel schakelen moet de hendel snel
worden ingetrokken en langzaam worden
losgelaten. (Zie pagina 6-3.)
DAU83692
SchakelpedaalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor. Beweeg het scha-
kelpedaal omhoog om te schakelen naar
een hogere versnelling. Beweeg het scha-
kelpedaal omlaag om te schakelen naar
een lagere versnelling. (Zie pagina 6-3.)
De schakelstang is voorzien van een scha-
kelsensor, die deel uitmaakt van het snel-
schakelsysteem. De schakelsensor
detecteert bewegingen omhoog en omlaag
en de kracht waarmee het schakelpedaal
wordt bediend.
OPMERKINGOm onbedoelde schakelacties te voorko-
men, is het snelschakelsysteem gepro-
grammeerd om onduidelijke invoersignalen
te negeren. Schakel daarom steeds met
vlotte en voldoende krachtige bewegingen.
1. Koppelingshendel
1
1. Schakelpedaal
2. Schakelstang
1
2
UB3LD1D0.book Page 32 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-33
4
DAU26827

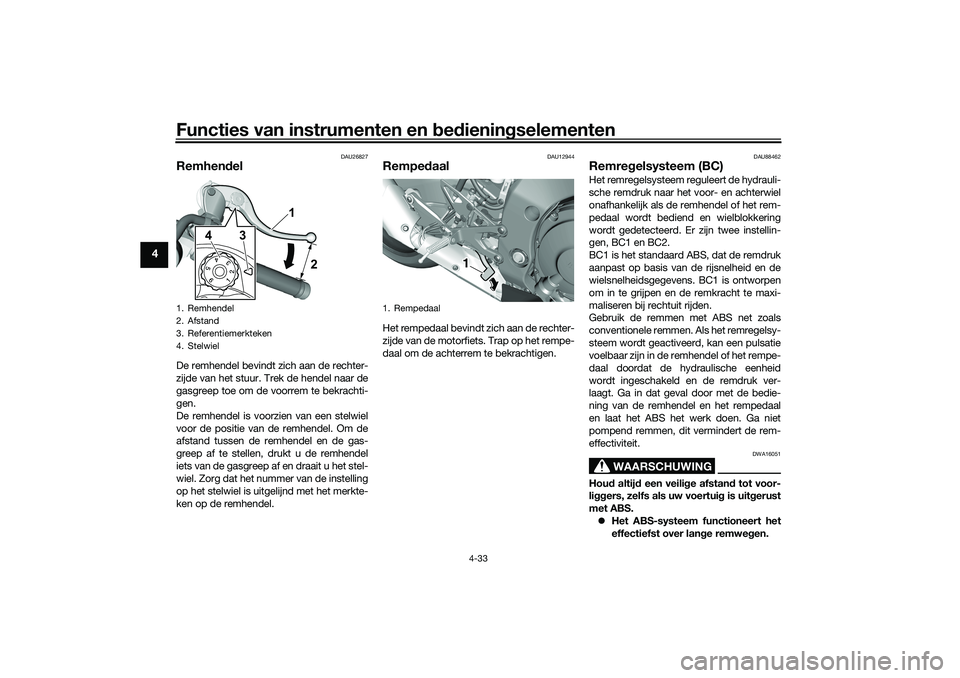

RemhendelDe remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, drukt u de remhendel
iets van de gasgreep af en draait u het stel-
wiel. Zorg dat het nummer van de instelling
op het stelwiel is uitgelijnd met het merkte-
ken op de remhendel.
DAU12944
RempedaalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU88462
Remregelsysteem (BC)Het remregelsysteem reguleert de hydrauli-
sche remdruk naar het voor- en achterwiel
onafhankelijk als de remhendel of het rem-
pedaal wordt bediend en wielblokkering
wordt gedetecteerd. Er zijn twee instellin-
gen, BC1 en BC2.
BC1 is het standaard ABS, dat de remdruk
aanpast op basis van de rijsnelheid en de
wielsnelheidsgegevens. BC1 is ontworpen
om in te grijpen en de remkracht te maxi-
maliseren bij rechtuit rijden.
Gebruik de remmen met ABS net zoals
conventionele remmen. Als het remregelsy-
steem wordt geactiveerd, kan een pulsatie
voelbaar zijn in de remhendel of het rempe-
daal doordat de hydraulische eenheid
wordt ingeschakeld en de remdruk ver-
laagt. Ga in dat geval door met de bedie-
ning van de remhendel en het rempedaal
en laat het ABS het werk doen. Ga niet
pompend remmen, dit vermindert de rem-
effectiviteit.
WAARSCHUWING
DWA16051
Houd altijd een veilige afstand tot voor-
liggers, zelfs als uw voertuig is uitgerust
met ABS.
 Het ABS-systeem functioneert het
effectiefst over lange remwegen.
1. Remhendel
2. Afstand
3. Referentiemerkteken
4. Stelwiel
1
2
4
3
1. Rempedaal
UB3LD1D0.book Page 33 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-34
4
Op bepaalde oppervlakken, zoals
slechte wegen of grindwegen, kan
de remafstand met het ABS-sy-
steem langer zijn dan zonder ABS-
systeem.BC2 omvat het standaard ABS en reguleert
daarnaast de remkracht in de bochten om
laterale wielslip te beperken.
WAARSCHUWING
DWA20891
Het remregelsysteem vormt geen ver-
vanging voor het gebruik van de juiste
rij- en remtechnieken. Het remregelsy-
steem kan niet elk gripverlies als gevolg
van overmatig remmen bij hoge snelhe-
den of laterale wielslip bij remmen op
gladde oppervlakken voorkomen.De hydraulische eenheid wordt bewaakt
door de ABS-ECU, die het systeem bij een
storing terugzet naar conventioneel rem-
men.OPMERKINGHet ABS voert een zelfdiagnose uit wan-
neer de machine wordt gestart en een snel-
heid bereikt van 10 km/h (6 mi/h). Tijdens
deze test kan de hydraulische regeleenheid een klikgeluid maken en kan een trilling
worden gevoeld in de remhendel of het
rempedaal. Dit is normaal.
LET OP
DCA20100
Let op dat de wielsensor en de rotor van
de wielsensor niet beschadigd raken,
anders kan het ABS-systeem niet meer
naar behoren werken.1. Opneemring voorwielsensor
2. Voorwielsensor
1
2
1. Opneemring achterwielsensor
2. Achterwielsensor
1
2
UB3LD1D0.book Page 34 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-35
4
DAU13077

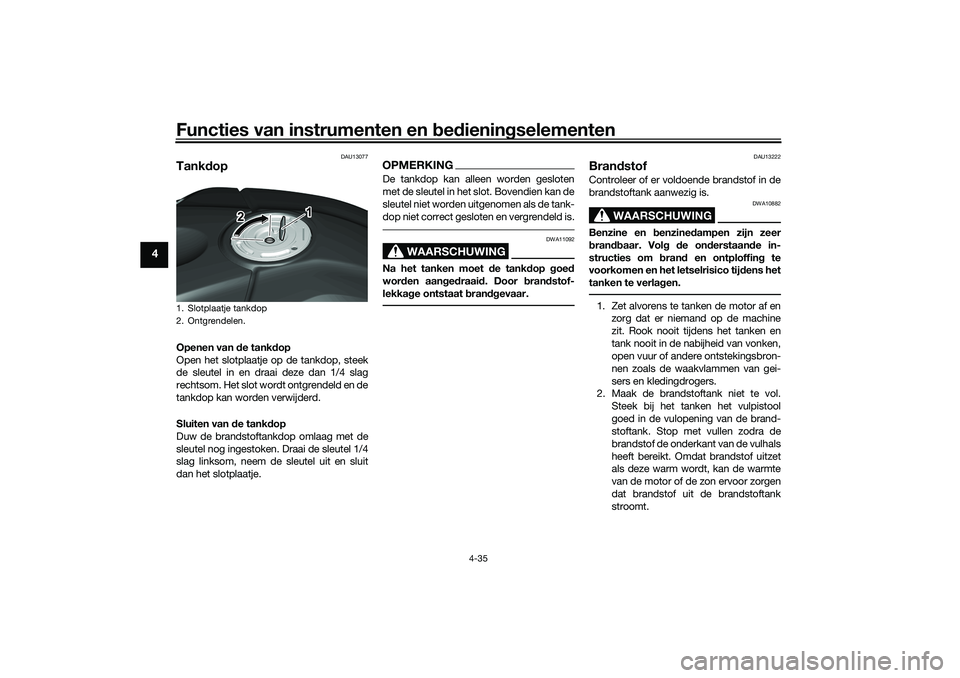

TankdopOpenen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in en draai deze dan 1/4 slag
rechtsom. Het slot wordt ontgrendeld en de
tankdop kan worden verwijderd.
Sluiten van de tankdop
Duw de brandstoftankdop omlaag met de
sleutel nog ingestoken. Draai de sleutel 1/4
slag linksom, neem de sleutel uit en sluit
dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de tank-
dop niet correct gesloten en vergrendeld is.
WAARSCHUWING
DWA11092
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstof-
lekkage ontstaat brandgevaar.
DAU13222
BrandstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.
1. Slotplaatje tankdop
2. Ontgrendelen.
1
2
UB3LD1D0.book Page 35 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-36
4
3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg gemors-
te brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU86072
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van 95 of hoger. Als de
motor gaat kloppen (pingelen), gebruik dan
benzine van een ander merk of met een ho-
ger octaangetal.
OPMERKING
Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
 Controleer of het vulpistool van de
brandstofpomp dezelfde markering
heeft.Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kle ppen en zuigerveren
en ook aan het uitlaatsysteem.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
1
2
Aanbevolen brandstof: Loodvrije benzine (E10 acceptabel)
Octaangetal (RON): 95
Inhoud brandstoftank: 17 L (4.5 US gal, 3.7 Imp. gal)
Brandstofreserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
E5
E10
UB3LD1D0.book Page 36 Tuesday, August 10, 2021 7:20 AM

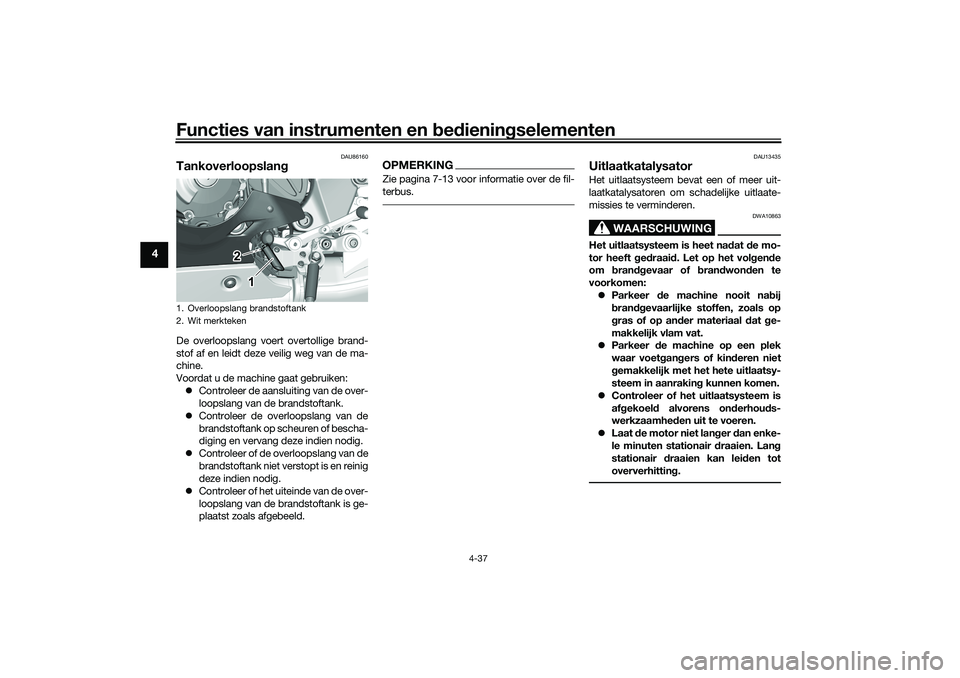

Functies van instrumenten en bedieningselementen
4-37
4
DAU86160
TankoverloopslangDe overloopslang voert overtollige brand-
stof af en leidt deze veilig weg van de ma-
chine.
Voordat u de machine gaat gebruiken:
 Controleer de aansluiting van de over-
loopslang van de brandstoftank.
 Controleer de overloopslang van de
brandstoftank op scheuren of bescha-
diging en vervang deze indien nodig.
 Controleer of de overloopslang van de
brandstoftank niet verstopt is en reinig
deze indien nodig.
 Controleer of het uiteinde van de over-
loopslang van de brandstoftank is ge-
plaatst zoals afgebeeld.
OPMERKINGZie pagina 7-13 voor informatie over de fil-
terbus.
DAU13435
UitlaatkatalysatorHet uitlaatsysteem bevat een of meer uit-
laatkatalysatoren om schadelijke uitlaate-
missies te verminderen.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:
 Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsy-
steem in aanraking kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoeld alvorens onderhouds-
werkzaamheden uit te voeren.
 Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden tot
oververhitting.
1. Overloopslang brandstoftank
2. Wit merkteken
1
2
UB3LD1D0.book Page 37 Tuesday, August 10, 2021 7:20 AM
