Funções dos controlos e instrumentos
3-17
3
PAU13213
Combustível
Verifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Pare de abastecer quan-
do o combustível chegar à parte infe-
rior do tubo de enchimento. Visto que
o combustível expande quando aque-
ce, este pode sair do depósito de
combustível devido ao calor do motor
ou do sol.
3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com umpano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU86072
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano obtido pelo método Research de 95
ou superior. Se ouvir um som de batimento
ou sibilante no motor, utilize gasolina de
uma marca diferente ou com um índice de
octanas superior.
1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível máximo
Combustível recomendado:
Gasolina sem chumbo (E10 aceitá-
vel)
Índice de octano (RON):
95
Capacidade do depósito de com-
bustível:
11 L (2.9 US gal, 2.4 Imp.gal)
Reserva do depósito de combustí-
vel:
3.0 L (0.79 US gal, 0.66 Imp.gal)
UB5GP1P0.book Page 17 Tuesday, August 20, 2019 4:10 PM

Funções dos controlos e instrumentos
3-18
3NOTA
Esta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
Confirme que o bico da pistola da
bomba de gasolina possui a mesma
marca de identificação do combustí-
vel.
Mistura de gasolina com álcool
Há dois tipos de gasolina com álcool: mis-
tura de gasolina com etanol e mistura de
gasolina com metanol. A mistura de gasoli-
na com etanol pode ser utilizada se o con-
teúdo deste não exceder os 10% (E10). A
mistura de gasolina com metanol não é re-
comendada pela Yamaha, pois pode dani-
ficar o sistema de combustível ou causar
problemas ao nível das prestações do veí-
culo.
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
PAU58301
Tubo de descarga do depósito
de combustível
Antes de utilizar o veículo:
Verifique a ligação e o direcionamento
do tubo de descarga do depósito de
combustível.
Verifique se existem fendas ou danos
no tubo de descarga do depósito de
combustível e substitua-o se neces-
sário.
Certifique-se de que o tubo de des-
carga do depósito de combustível não
está bloqueado e limpe-o, se neces-
sário.
E5E10
1. Guia
2. Tubo de descarga do depósito de combustí-
vel
ZAUM160212
UB5GP1P0.book Page 18 Tuesday, August 20, 2019 4:10 PM

Funções dos controlos e instrumentos
3-19
3
PAU13435
Conversor catalítico
O sistema de escape contém conversor(es)
catalítico(s) para reduzir as emissões de
escape prejudiciais.
AVISO
PWA10863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
não estacione o veículo junto de
materiais que possam constituir um
risco de incêndio, tais como erva ou
outros materiais que ardam facil-
mente;
estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;
certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PAUE3431
Assentos
Assento do passageiro
Remoção do assento do passageiro
1. Retire a cobertura de plástico.
2. Remova a porca e deslize para a fren-
te para remover o assento de passa-
geiro, conforme ilustrado.
Instalação do assento do passageiro
1. Introduza os prolongamentos da parte
da frente do assento de passageiro
nos suportes do assento conforme
ilustrado, e depois coloque o assento
na posição original.
1. Cobertura de plástico
1. Porca
1
ZAUE3363
ZAUE3364
1
UB5GP1P0.book Page 19 Tuesday, August 20, 2019 4:10 PM

Funções dos controlos e instrumentos
3-20
3
2. Instale o assento de passageiro, ins-
talando a porca e apertando-a de se-
guida ao binário especificado.
3. Instale a cobertura de plástico.
Assento do condutor
Remoção do assento do condutor
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido dos pontei-
ros do relógio.
2. Mantendo a chave na posição “2”, le-
vante pela parte de trás do assento do
condutor e puxe-o para trás.Instalação do assento do condutor
1. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento, conforme ilustra-
do, e coloque o assento na posição
original.
2. Retire a chave.
NOTA
Certifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
1. Prolongamento
2. Suporte do assento
Binário de aperto:
Porca do assento do passageiro:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Trinco do assento do condutor
2. Desbloquear.
ZAUE3365
1
2
2
1
ZAUE3366
1. Prolongamento
2. Suporte do assento
2
1
ZAUE3367
UB5GP1P0.book Page 20 Tuesday, August 20, 2019 4:10 PM

Funções dos controlos e instrumentos
3-21
3
PAU15306
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA
O interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU83150
Sistema de corte do circuito de
ignição
Este sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral
está para cima. Além disso, para o motor
se o descanso lateral for baixado com a
transmissão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.
NOTA
Esta verificação é mais fiável se for
efetuada com o motor quente.
Consulte as informações sobre a ope-
ração dos interruptores nas páginas
3-1 e 3-12.
UB5GP1P0.book Page 21 Tuesday, August 20, 2019 4:10 PM

Funções dos controlos e instrumentos
3-22
3

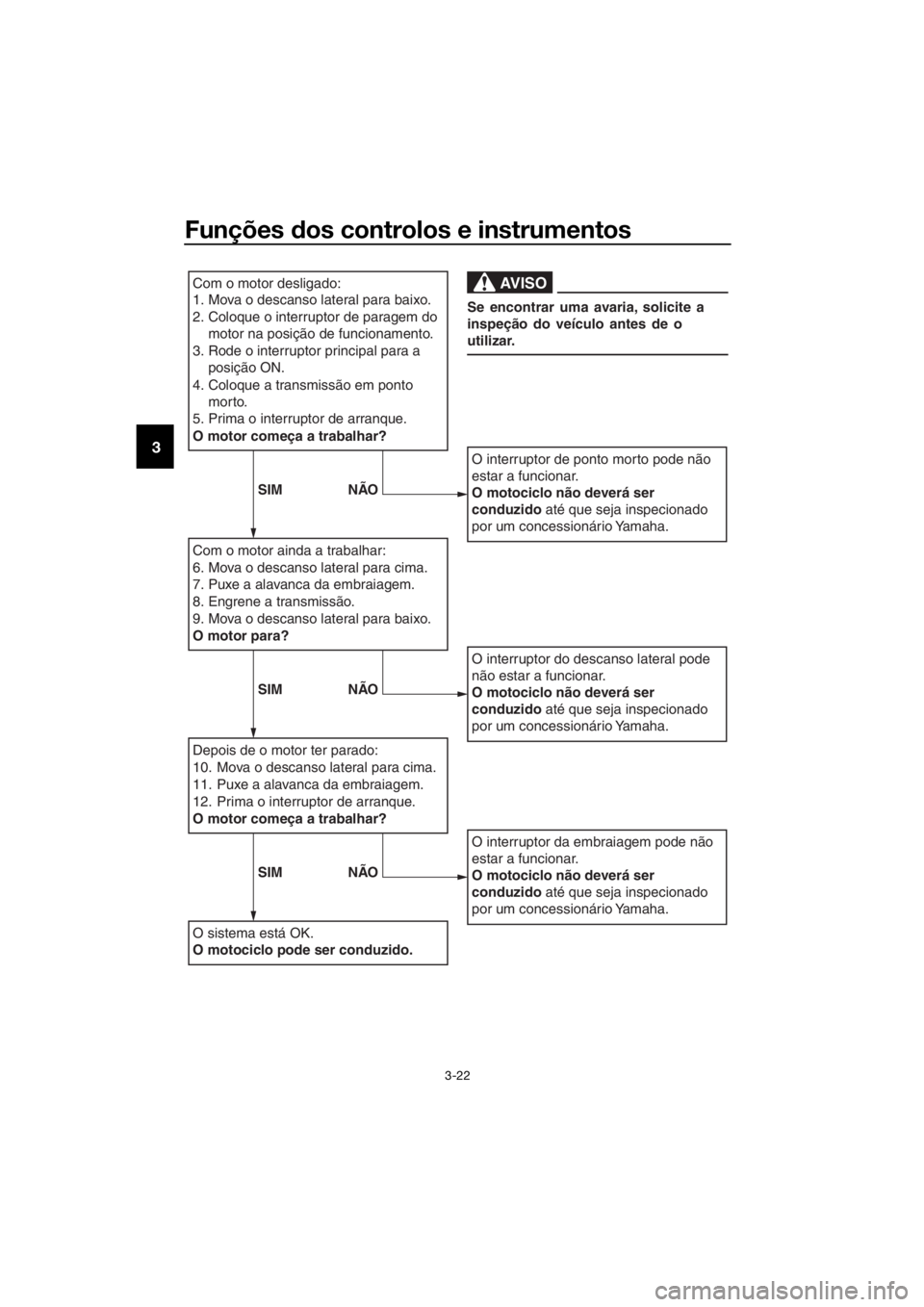

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Coloque o interruptor de paragem do
motor na posição de funcionamento.
3. Rode o interruptor principal para a
posição ON.
4. Coloque a transmissão em ponto
morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Puxe a alavanca da embraiagem.
8. Engrene a transmissão.
9. Mova o descanso lateral para baixo.
O motor para?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Puxe a alavanca da embraiagem.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK.
O motociclo pode ser conduzido.
O interruptor de ponto morto pode não
estar a funcionar.
O motociclo não deverá ser
conduzido até que seja inspecionado
por um concessionário Yamaha.
O interruptor do descanso lateral pode
não estar a funcionar.
O motociclo não deverá ser
conduzido até que seja inspecionado
por um concessionário Yamaha.
O interruptor da embraiagem pode não
estar a funcionar.
O motociclo não deverá ser
conduzido até que seja inspecionado
por um concessionário Yamaha.
AVISO
Se encontrar uma avaria, solicite a
inspeção do veículo antes de o
utilizar.
SIM NÃO
SIM NÃO
SIM NÃO
UB5GP1P0.book Page 22 Tuesday, August 20, 2019 4:10 PM

Para sua segurança – verificações prévias à utilização
4-1
4
PAU63441
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas
condições de funcionamento. Cumpra sempre os procedimentos e intervalos de inspeção
e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionado ou mantido em condições, há mais possibilidades
de ocorrer um acidente ou danos no equipamento. Não utilize o veículo se detetar
algum problema. Se não for possível corrigir um problema através dos procedimen-
tos deste manual, solicite a um concessionário Yamaha que inspecione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível• Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no
tubo de descarga do depósito de combustível e verifi-
que a ligação do tubo.3-17,
3-18
Óleo do motor• Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível
especificado.
• Verifique se o veículo apresenta fugas de óleo.6-11
Refrigerante• Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até
ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas.6-14
Travão dianteiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas-
te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi-
cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas.6-23,
6-24
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas-
te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi-
cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas.6-23,
6-24
UB5GP1P0.book Page 1 Tuesday, August 20, 2019 4:10 PM

Para sua segurança – verificações prévias à utilização
4-2
4
Embraiagem• Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.6-21
Punho do acelerador• Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha
que ajuste a folga do punho do acelerador e lubrifique o
cabo e o compartimento do punho.6-16,
6-28
Cabos de controlo• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a.6-28
Corrente de transmis-
são• Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.6-26,
6-27
Rodas e pneus• Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face
de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.6-18,
6-20
Pedais do travão e de
mudança de velocida-
de• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos
pedais.6-29
Alavancas do travão e
da embraiagem• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da
alavanca.6-29
Descanso lateral• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô.6-30
Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e parafu-
sos estão devidamente alinhados.
• Se necessário, aperte-os.—
Instrumentos, luzes,
sinais e interruptores• Verifique o funcionamento.
• Se necessário, corrija.—
Interruptor do descan-
so lateral • Verifique o funcionamento do sistema de corte do cir-
cuito de ignição.
• Se o sistema não estiver a funcionar corretamente, soli-
cite a um concessionário Yamaha que verifique o veícu-
lo.3-21 ITEM VERIFICAÇÕES PÁGINA
UB5GP1P0.book Page 2 Tuesday, August 20, 2019 4:10 PM

Utilização e questões importantes relativas à condução
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-
mentos.
PAU16831
Rodagem de amaciamento do
motor
Nunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1000 km (600 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1000 km (600 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU16983
0–500 km (0–300 mi)
Evite o funcionamento prolongado acima
de 5000 rpm.
Após uma hora de funcionamento, desli-
gue o motor e deixe-o arrefecer durante
cinco a dez minutos.
Varie regularmente a velocidade do motor.
Não permita que o motor funcione com
uma posição fixa do acelerador.
500–1000 km (300–600 mi)
Evite o funcionamento prolongado acima
de 7500 rpm.
Utilize livremente as velocidades do motor
mas nunca utilize a aceleração máxima.
PRECAUÇÃO: Após ter percorrido 1000
km (600 mi), o óleo do motor deverá ser
mudado, o cartucho ou elemento do fil-
tro de óleo substituído e o coador de
óleo limpo.
[PCA10322]
1000 km (600 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
UB5GP1P0.book Page 1 Tuesday, August 20, 2019 4:10 PM

Utilização e questões importantes relativas à condução
5-2
5
PRECAUÇÃO
PCA10311
Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-
rifique o veículo.
PAU86690
Colocar o motor em funciona-
mento
O sistema de corte do circuito de ignição
ativa o arranque quando:
a transmissão está em ponto morto,
ou
a transmissão está engrenada, o des-
canso lateral está para cima e a ala-
vanca da embraiagem está a ser
premida.
Colocar o motor em funcionamento
1. Rode o interruptor principal para a po-
sição ON e coloque o interruptor de
paragem do motor na posição de fun-
cionamento.
2. Confirme que o indicador e as luzes
de advertência se acendem durante
alguns segundos e depois se apa-
gam. (Consulte a página 3-2.)
NOTA
Não coloque o motor em funciona-
mento se a luz de advertência de pro-
blema no motor permanecer acesa.
A luz de advertência do ABS deve
acender-se e manter-se acesa até o
veículo atingir uma velocidade de 10
km/h (6 mi/h).
PRECAUÇÃO
PCA24110
Se uma luz de advertência ou um indica-
dor luminoso não funcionarem da forma
acima descrita, solicite a um concessio-
nário Yamaha que verifique o veículo.
3. Mude a transmissão para ponto mor-
to.
4. Coloque o motor em funcionamento,
premindo o interruptor de arranque.
5. Solte o interruptor de arranque quan-
do o motor arrancar ou após 5 segun-
dos. Aguarde 10 segundos antes de
UB5GP1P0.book Page 2 Tuesday, August 20, 2019 4:10 PM
