Manutenção periódica e ajustes
6-17
6
4. Aperte a contraporca e, depois, faça
deslizar a cobertura de borracha para
a posição original.
PAU21403
Folga das válvulas
As válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.
NOTA
Este serviço tem de ser realizado quando o
motor está frio.

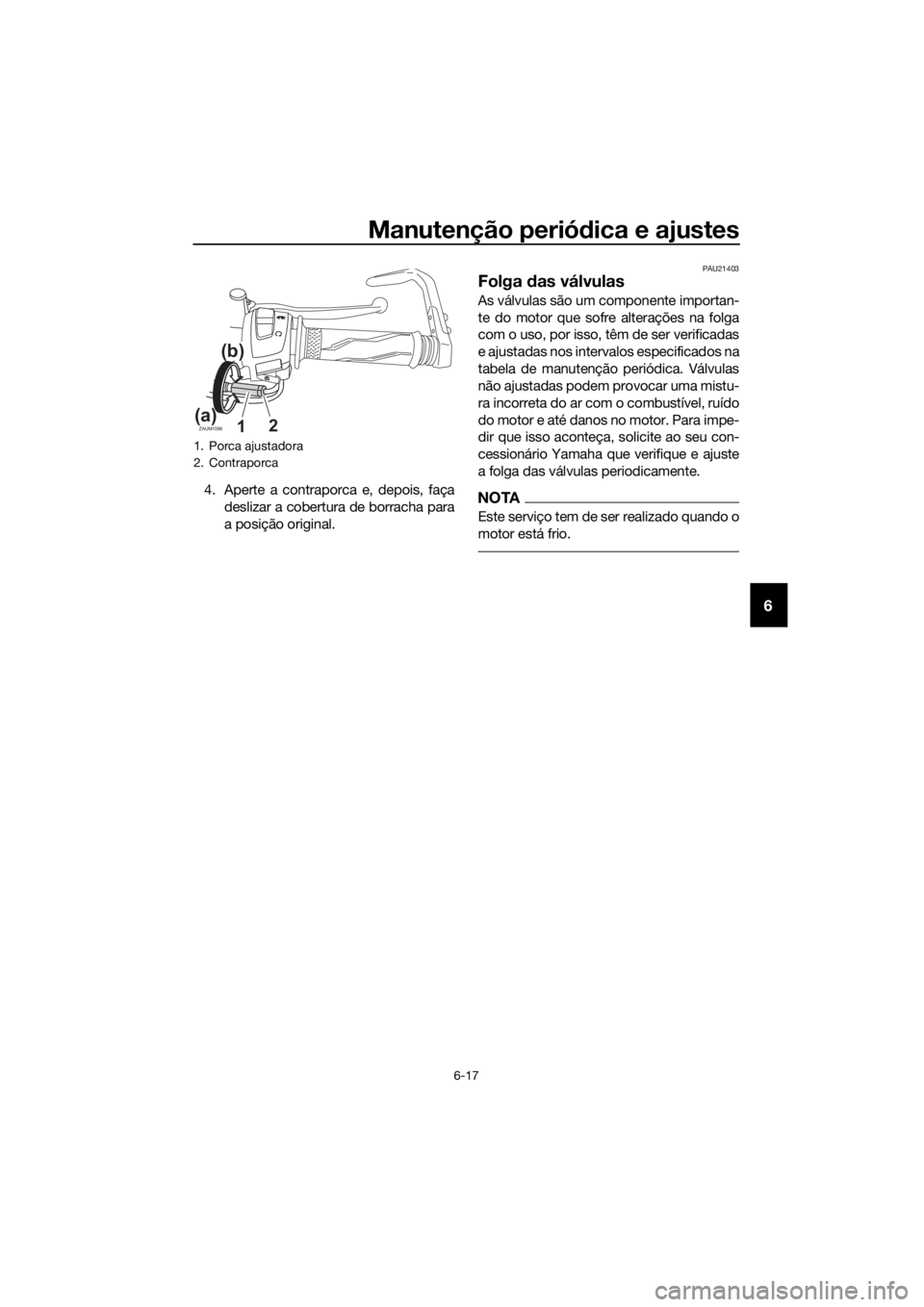

1. Porca ajustadora
2. Contraporca
ZAUM159612(a)
(b)
UB5GP1P0.book Page 17 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-18
6
PAU77621
Pneus
Os pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização deste veículo com a pressão
dos pneus incorreta pode causar feri-
mentos graves ou morte devido à perda
de controlo.
A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para este
modelo.
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
do pode provocar um acidente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.Pressão de ar dos pneus a frio:
1 pessoa:
Dianteiro:
200 kPa (2.00 kgf/cm2, 29 psi)
Traseiro:
220 kPa (2.20 kgf/cm2, 32 psi)
2 pessoas:
Dianteiro:
200 kPa (2.00 kgf/cm2, 29 psi)
Traseiro:
220 kPa (2.20 kgf/cm2, 32 psi)
Carga máxima:
Ve í c u l o :
178 kg (392 lb)
A carga máxima do veículo é o
peso combinado do condutor, pas-
sageiro, carga e todos os acessó-
rios.

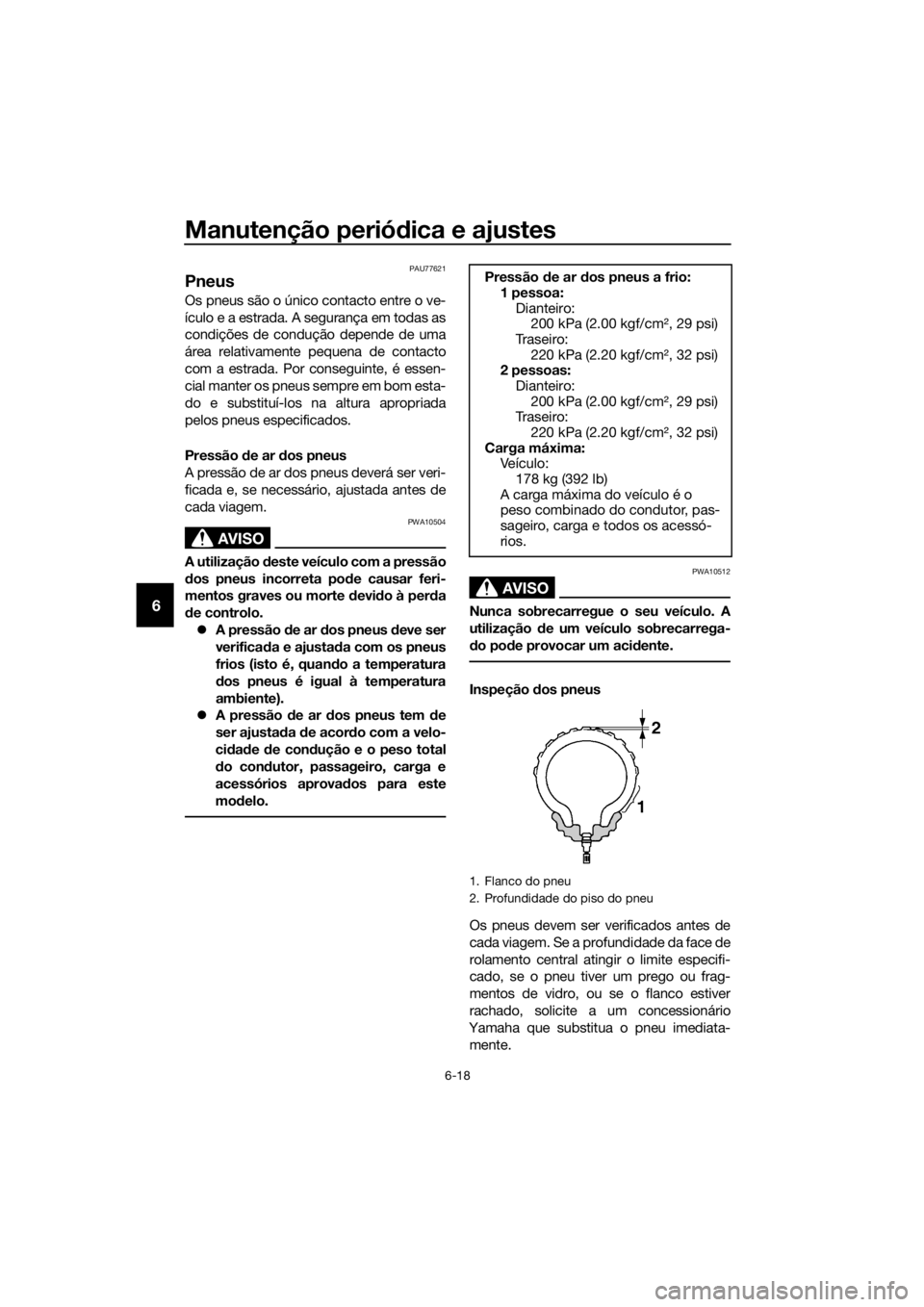

1. Flanco do pneu
2. Profundidade do piso do pneu
UB5GP1P0.book Page 18 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-19
6
NOTA
Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA16101
Os pneus da frente e de trás devem
ser da mesma marca e modelo;
caso contrário, as características
de condução do veículo podem ser
diferentes, o que poderia causar
um acidente.
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.
Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução.
Profundidade mínima do piso do
pneu (dianteiro e traseiro):
1.6 mm (0.06 in)

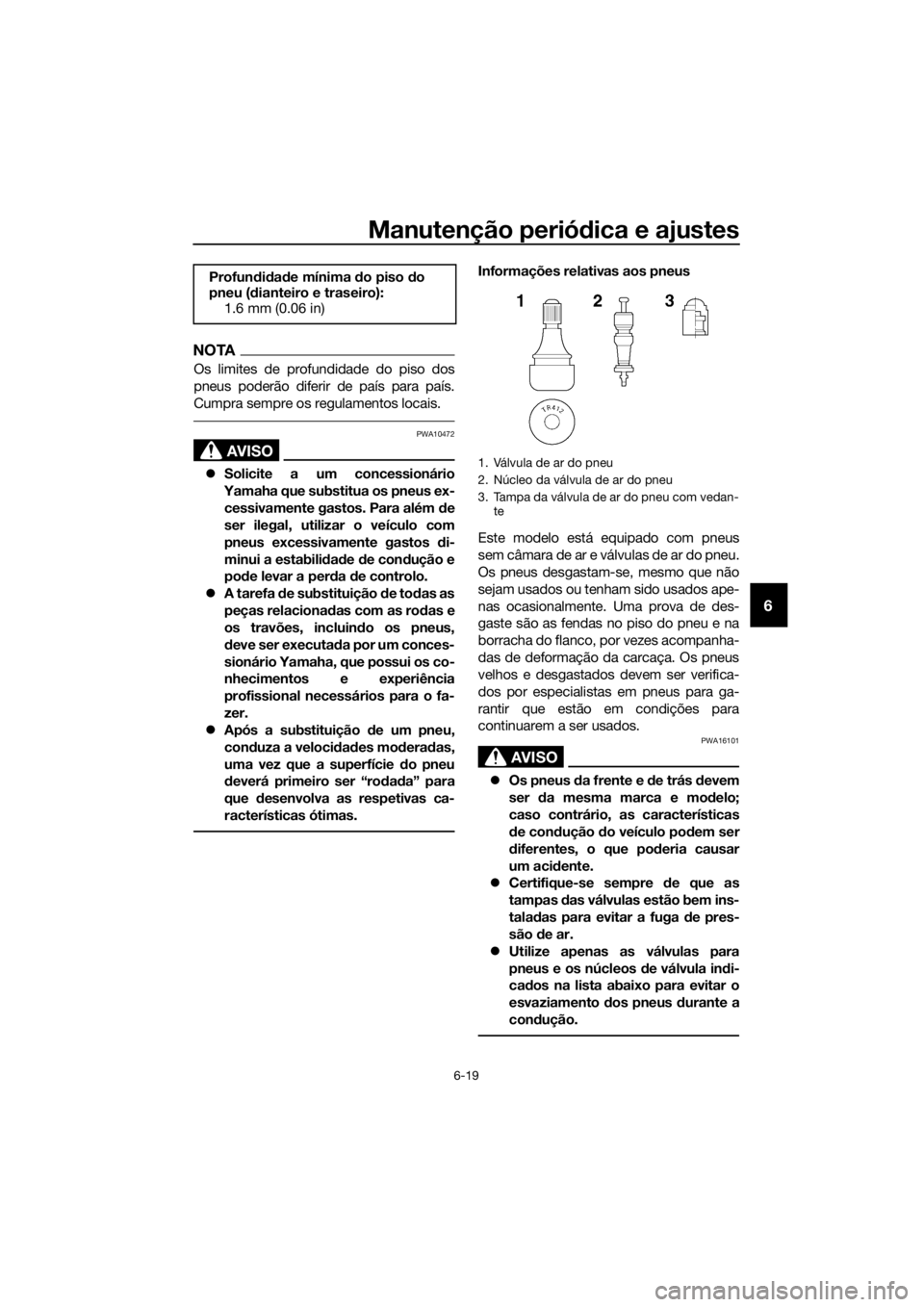

1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
UB5GP1P0.book Page 19 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-20
6
Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.PAU21963
Rodas de liga
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu. Pneu dianteiro:
Ta m a n h o :
100/80-17M/C 52S
Fabricante/modelo:
MICHELIN PILOT STREET
Válvula de ar do pneu:
TR412
Núcleo de válvula:
V3002 (original)
Pneu traseiro:
Ta m a n h o :
140/70-17M/C 66S
Fabricante/modelo:
MICHELIN PILOT STREET
Válvula de ar do pneu:
TR412
Núcleo de válvula:
V3002 (original)
UB5GP1P0.book Page 20 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-21
6
PAU33893
Ajuste da folga da alavanca da
embraiagem
Meça a folga da alavanca da embraiagem
conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca da embraiagem e, se necessário, ajuste
como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respetiva cavilha ajusta-
dora na alavanca da embraiagem na
direção (a). Para reduzir a folga da alavanca
da embraiagem, rode a cavilha ajustadora
na direção (b).
NOTA
Caso não consiga obter a folga especifica-
da para a alavanca da embraiagem seguin-
do os procedimentos descritos acima, faça
o seguinte.
1. Rode a cavilha ajustadora na alavanca
da embraiagem totalmente na direção
(a) para desapertar o cabo da em-
braiagem.
2. Desaperte a contraporca situada no
cárter.3. Para aumentar a folga da alavanca da
embraiagem, rode a respetiva porca
ajustadora na direção (a). Para reduzir
a folga da alavanca da embraiagem,
rode a porca ajustadora na direção
(b).
4. Aperte a contraporca.

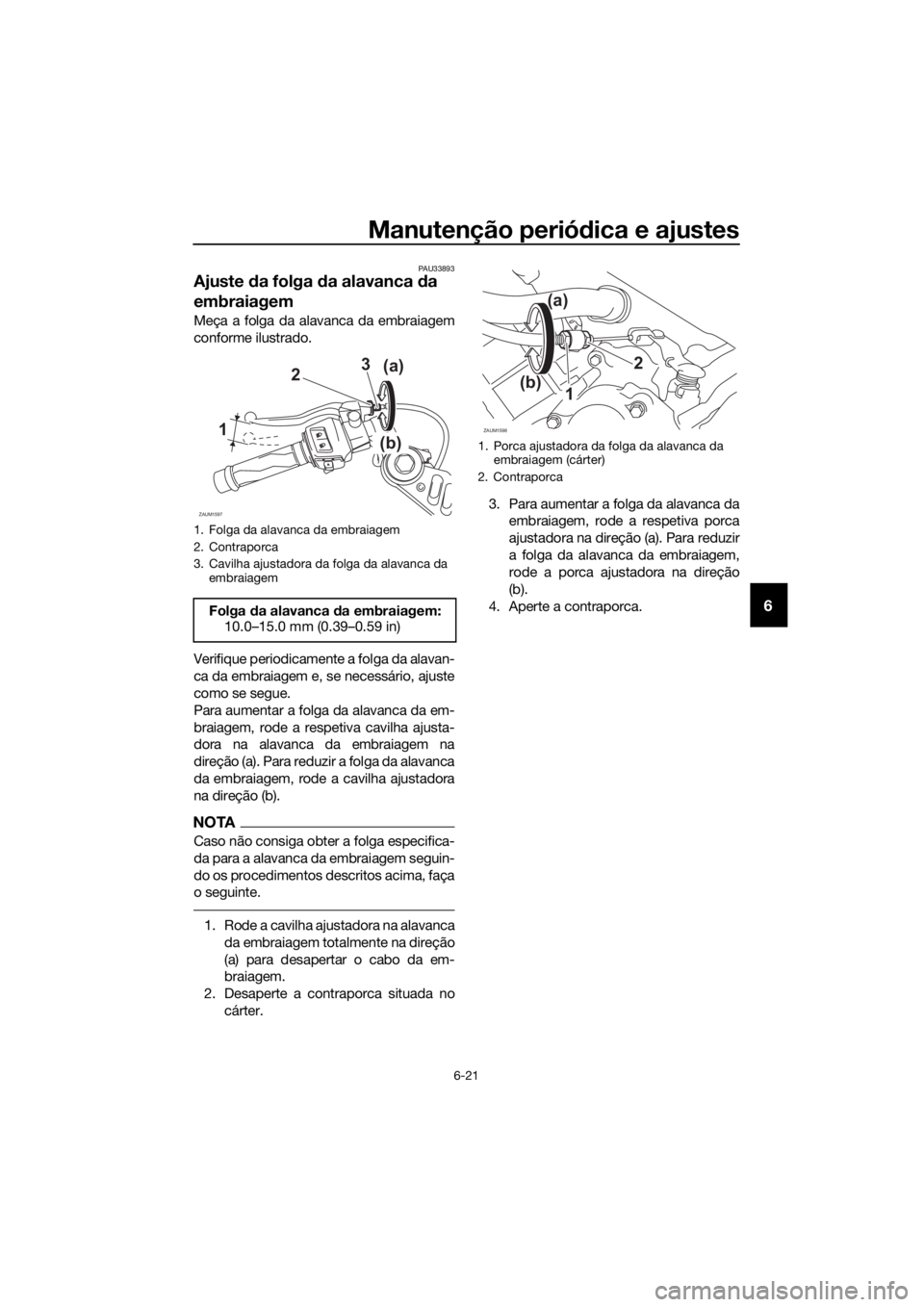

1. Folga da alavanca da embraiagem
2. Contraporca
3. Cavilha ajustadora da folga da alavanca da
embraiagem
Folga da alavanca da embraiagem:
10.0–15.0 mm (0.39–0.59 in)
ZAUM1597
)
)3
2
1(a
(b
1. Porca ajustadora da folga da alavanca da
embraiagem (cárter)
2. Contraporca
ZAUM1598
2
(a)
(b)
1
UB5GP1P0.book Page 21 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-22
6
PAUT1223
Verificação da folga da alavanca
do travão dianteiro
Meça a folga da alavanca do travão diantei-
ro conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca do travão e, se necessário, solicite a um
concessionário Yamaha que verifique o sis-
tema de travagem.
AVISO
PWA10642
Uma folga incorreta da alavanca do tra-
vão indica uma condição perigosa no
sistema de travagem. Não utilize o veí-
culo até que o sistema de travagem te-
nha sido verificado ou reparado por um
concessionário Yamaha.
PAUM1355
Ajuste da folga do pedal do tra-
vão
Meça a folga do pedal do travão conforme
ilustrado.
Verifique periodicamente a folga do pedal
do travão e, se necessário, solicite a um
concessionário Yamaha que a ajuste.
AVISO
PWAM1031
Uma folga incorrecta do pedal do travão
indica uma condição perigosa no siste-
ma de travagem. Não utilize o motociclo
até que o sistema de travagem tenha
sido verificado ou reparado por um con-
cessionário Yamaha.

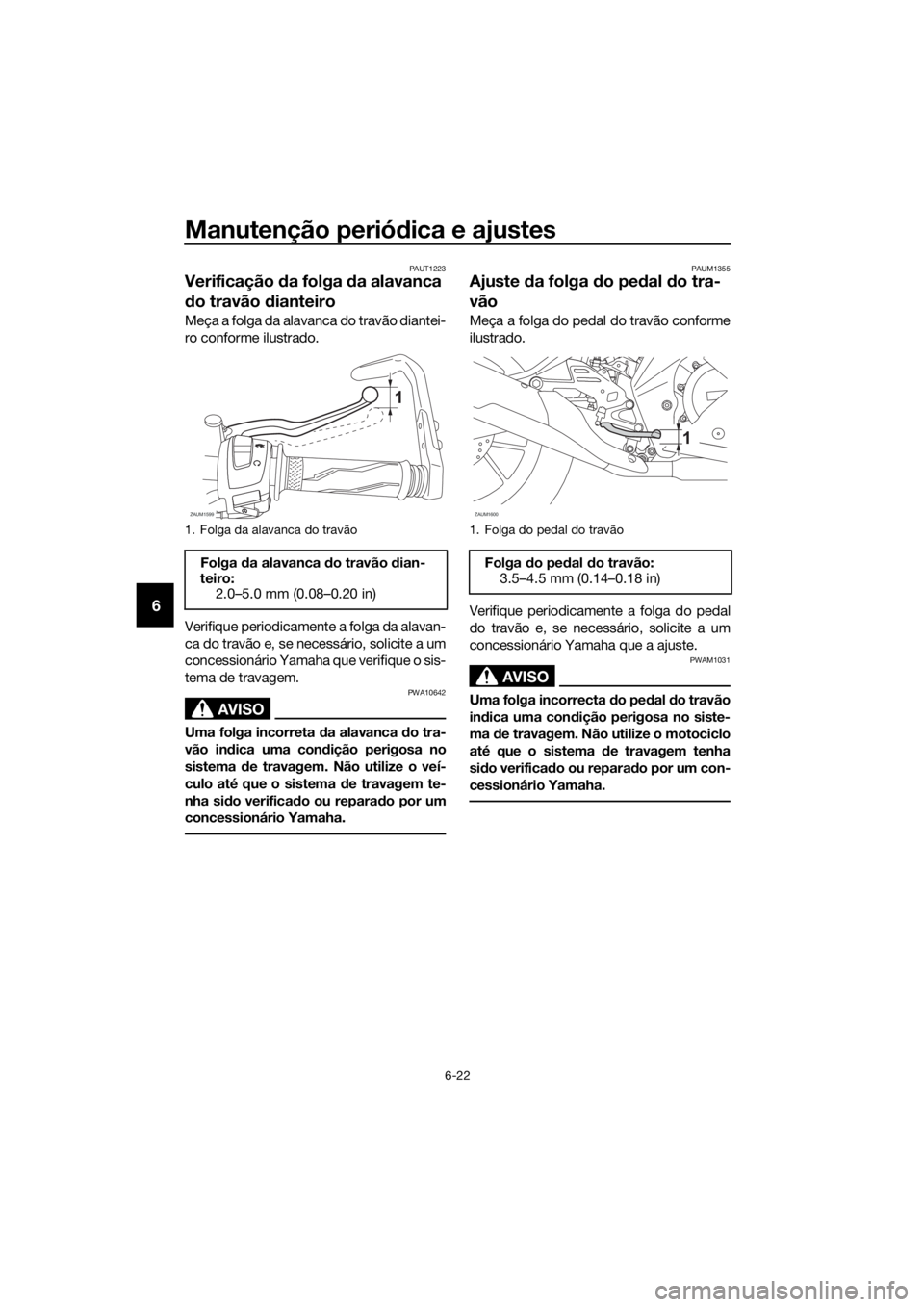

1. Folga da alavanca do travão
Folga da alavanca do travão dian-
teiro:
2.0–5.0 mm (0.08–0.20 in)
ZAUM1599
1
1. Folga do pedal do travão
Folga do pedal do travão:
3.5–4.5 mm (0.14–0.18 in)
ZAUM1600
1
UB5GP1P0.book Page 22 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-23
6
PAU36505
Interruptores das luzes dos tra-
vões
A luz do travão deverá acender imediata-
mente antes de a travagem produzir efeito.
A luz do travão é ativada por interruptores
ligados à alavanca do travão ou ao pedal
do travão. Uma vez que os interruptores
das luzes dos travões são componentes do
sistema de travão antibloqueio, a sua ma-
nutenção deverá ser apenas realizada por
um concessionário Yamaha.
PAU22393
Verificação das pastilhas dos
travões da frente e de trás
Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22421Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com uma ranhura indicado-
ra de desgaste, que lhe permite verificar o
respetivo desgaste sem ter de desmontar o
travão. Para verificar o nível de desgaste da
pastilha do travão, verifique a ranhura indi-
cadora de desgaste. Caso uma pastilha do
travão se tenha gasto até ao ponto em que
a ranhura indicadora de desgaste tenha
quase desaparecido, solicite a um conces-
sionário Yamaha que substitua as pastilhas
do travão como um conjunto.
1. Ranhura do indicador de desgaste
ZAUM1466
1
UB5GP1P0.book Page 23 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-24
6
PAU36721Pastilhas do travão de trás
Cada uma das pastilhas do travão traseiro
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras de
desgaste tenham quase desaparecido, so-
licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.PAU40262
Verificação do nível de líquido
dos travões
Antes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão dianteiro
Travão traseiro
AVISO
PWA16011
Uma manutenção inadequada pode re-
sultar em perda de capacidade de trava-
gem. Cumpra as seguintes precauções:

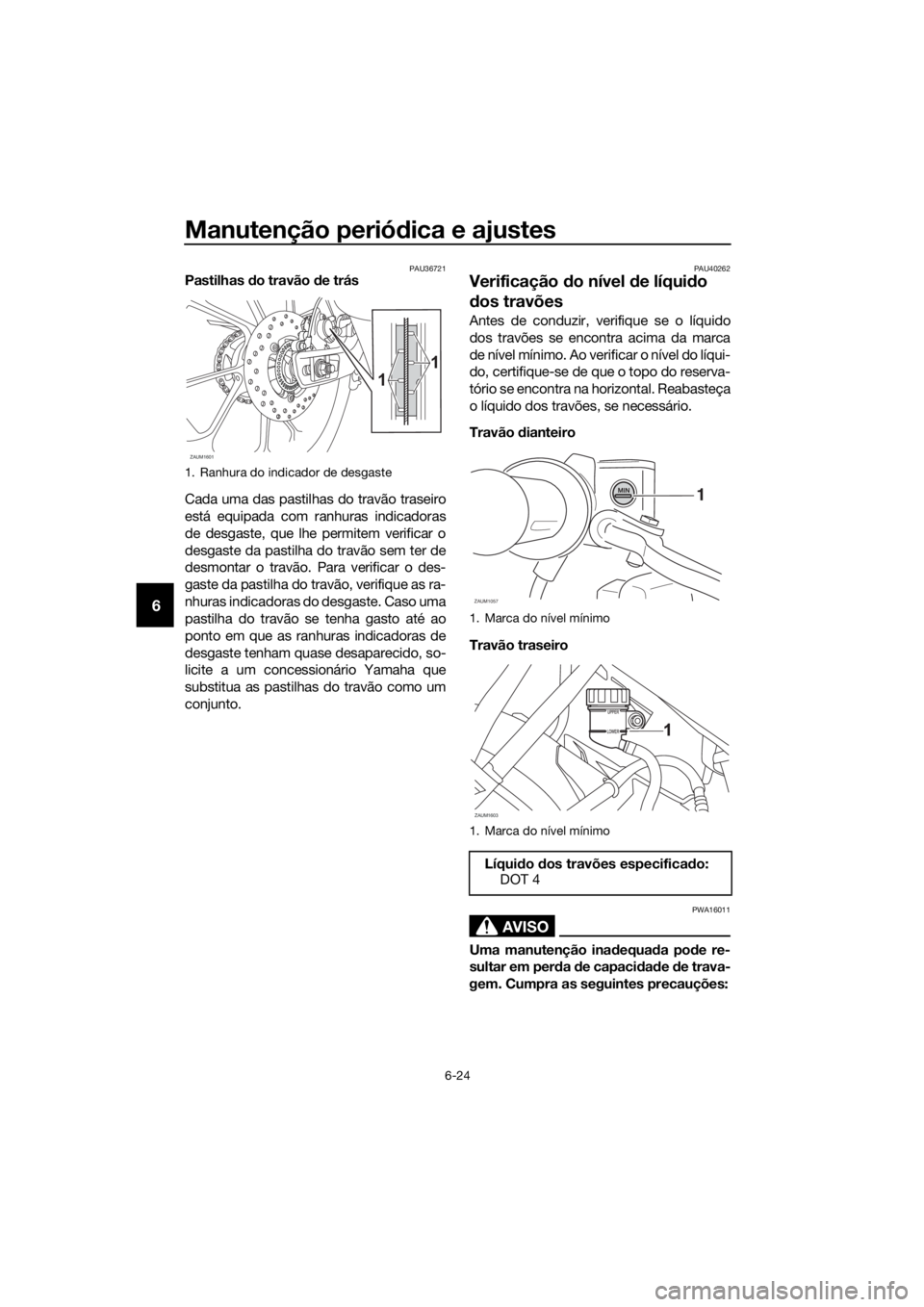

1. Ranhura do indicador de desgaste
ZAUM1601
1
1
1. Marca do nível mínimo
1. Marca do nível mínimo
Líquido dos travões especificado:
DOT 4
1
ZAUM1057
ZAUM1603
UB5GP1P0.book Page 24 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-25
6
Se o líquido dos travões for insufi-
ciente, poderá ocorrer entrada de
ar no sistema de travagem, redu-
zindo o desempenho da travagem.
Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
do dos travões DOT 4 de um
recipiente selado.
Utilize apenas o líquido dos travões
especificado, caso contrário os ve-
dantes de borracha podem deterio-
rar-se, causando fugas.
Reabasteça com o mesmo tipo de
líquido de travões. A adição de lí-
quido dos travões diferente de DOT
4 pode resultar numa reação quími-
ca nociva.
Durante o reabastecimento, tenha
cuidado para que não entre água ou
pó no reservatório de líquido dos
travões. A água reduzirá significati-
vamente o ponto de ebulição do lí-
quido e poderá causar bloqueio de
vapor, e a sujidade poderá obstruir
as válvulas da unidade hidráulica
do ABS.
PRECAUÇÃO
PCA17641
O líquido dos travões poderá danificar
superfícies pintadas ou peças plásticas.
Limpe sempre de imediato o líquido der-
ramado.
À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões descer repentinamente,
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.
PAU22734
Mudança do líquido dos travões
Solicite a mudança do líquido dos travões
num concessionário Yamaha a cada 2
anos. Para além disso, mande substituir os
vedantes de óleo dos cilindros mestre e
das pinças dos travões, assim como os tu-
bos dos travões, nos intervalos especifica-
dos a seguir ou antes se apresentarem
danos ou fugas.
Vedantes dos travões: a cada 2 anos
Tubos dos travões: a cada 4 anos
UB5GP1P0.book Page 25 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-26
6
PAU22762
Folga da corrente de transmis-
são
A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU74253Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.
NOTA
Ao verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter
qualquer tipo de carga.
2. Mude a transmissão para ponto mor-
to.
3. Meça a folga da corrente de transmis-
são como indicado.
4. Se a folga da corrente de transmissão
estiver incorreta, ajuste-a do modo
que se segue. PRECAUÇÃO: Uma
folga inadequada da corrente de
transmissão sobrecarregará o mo-
tor assim como outras peças vitais
do motociclo e pode provocar pati-
nagem ou quebra da corrente. Para
evitar que isto ocorra, mantenha afolga da corrente de transmissão
dentro dos limites especificados.
[PCA10572]
PAU3431B
Ajuste da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são.
1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço
oscilante.
2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora da folga
da corrente de transmissão em am-
bos os lados do braço oscilante na di-
reção (a). Para desapertar a corrente
de transmissão, rode a cavilha ajusta-
dora em ambos os lados do braço os-
cilante na direção (b) e empurre a roda
traseira para a frente.
NOTA
Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente de transmissão estão na mesma
posição para obter um correto alinhamento
das rodas.

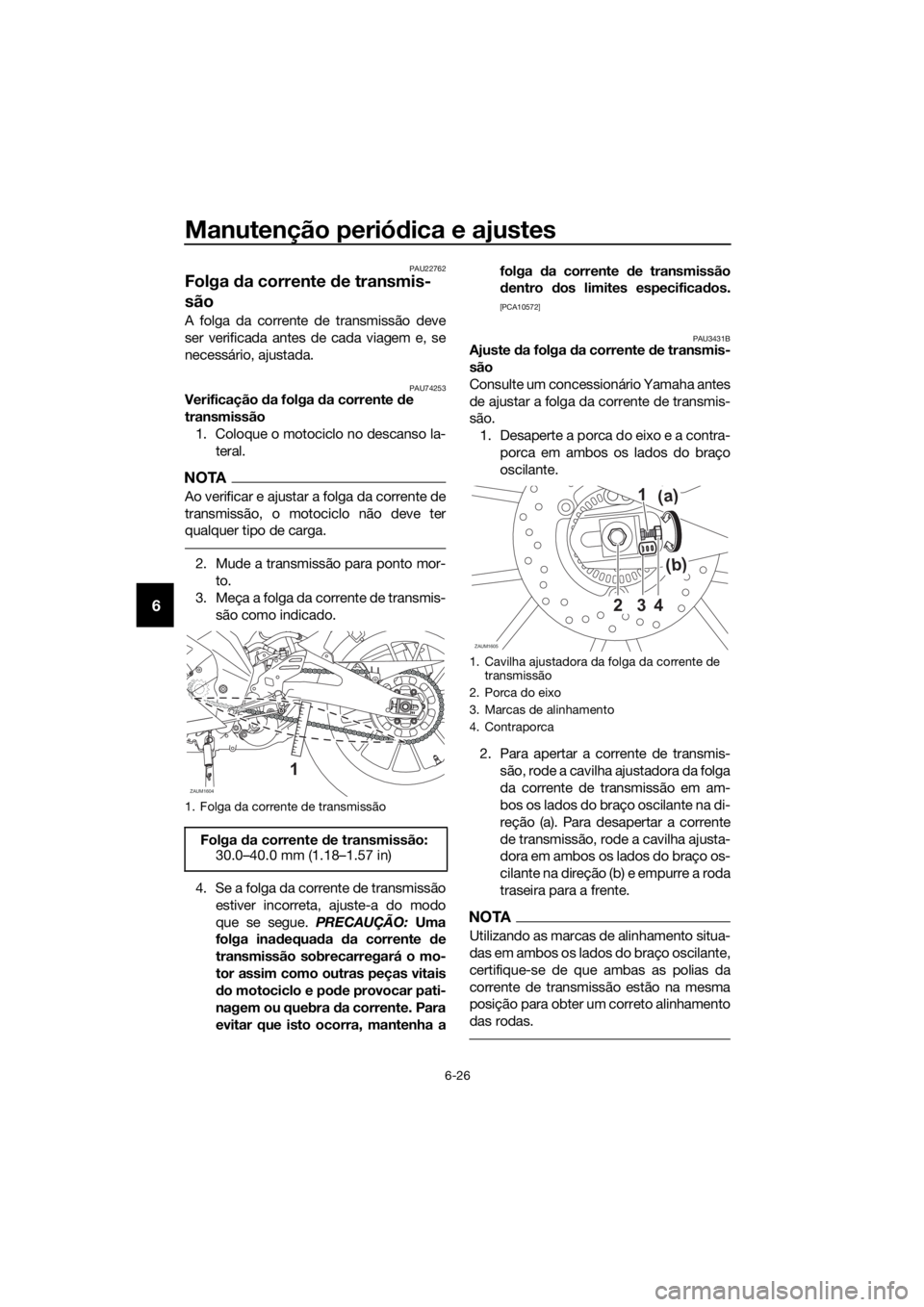

1. Folga da corrente de transmissão
Folga da corrente de transmissão:
30.0–40.0 mm (1.18–1.57 in)
ZAUM1604
1
1. Cavilha ajustadora da folga da corrente de
transmissão
2. Porca do eixo
3. Marcas de alinhamento
4. Contraporca
ZAUM1605
3 21
4
(b) (a)
UB5GP1P0.book Page 26 Tuesday, August 20, 2019 4:10 PM
