YAMAHA YZF-R125 2020 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-27
6
3. Aperte a porca do eixo e, depois, as
contraporcas em conformidade com
os binários especificados.
4. Certifique-se de que as polias da cor-
rente de transmissão estão na mesma
posição, a folga da corrente de trans-
missão está correta, e a corrente de
transmissão se move suavemente.PAU23026
Limpeza e lubrificação da cor-
rente de transmissão
A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapida-
mente, especialmente quando conduz o
veículo em áreas poeirentas ou húmidas.
Faça a manutenção da corrente de trans-
missão do seguinte modo:
PRECAUÇÃO
PCA10584
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo, condu-
zir à chuva ou conduzir em áreas
húmidas.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em
O, não lave a corrente de transmis-
são a vapor, a alta pressão nem
com solventes inapropriados.
[PCA11122]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de veda-
ção em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans-
missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11112]
Binários de aperto:
Porca do eixo:
85 N·m (8.5 kgf·m, 63 lb·ft)
Contraporca:
15 N·m (1.5 kgf·m, 11 lb·ft)
UB5GP1P0.book Page 27 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-28
6
PAU23098
Verificação e lubrificação dos
cabos
Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respetivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no recetáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10712]PAU23115
Verificação e lubrificação do pu-
nho e do cabo do acelerador
O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
O cabo do acelerador possui uma cobertu-
ra de borracha. Verifique se a cobertura
está firmemente instalada. Mesmo que a
cobertura se encontre corretamente insta-
lada, ela não protege completamente o
cabo contra a entrada de água. Por conse-
guinte, quando lavar o veículo, tenha cui-
dado para não deitar água diretamente na
cobertura nem no cabo. Se houver sujida-
de no cabo ou na cobertura, limpe com um
pano húmido. Lubrificante recomendado:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos ade-
quado
UB5GP1P0.book Page 28 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-29
6
PAU44276
Verificação e lubrificação dos
pedais do travão e de mudança
de velocidades
Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Pedal do travão
Pedal de mudança de velocidades
PAU23144
Verificação e lubrificação das
alavancas do travão e da em-
braiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
Alavanca do travão
Alavanca da embraiagem
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
ZAUM1606
ZAUM1607
Lubrificantes recomendados:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão
de lítio
ZAUM1608
UB5GP1P0.book Page 29 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-30
6
PAU23203

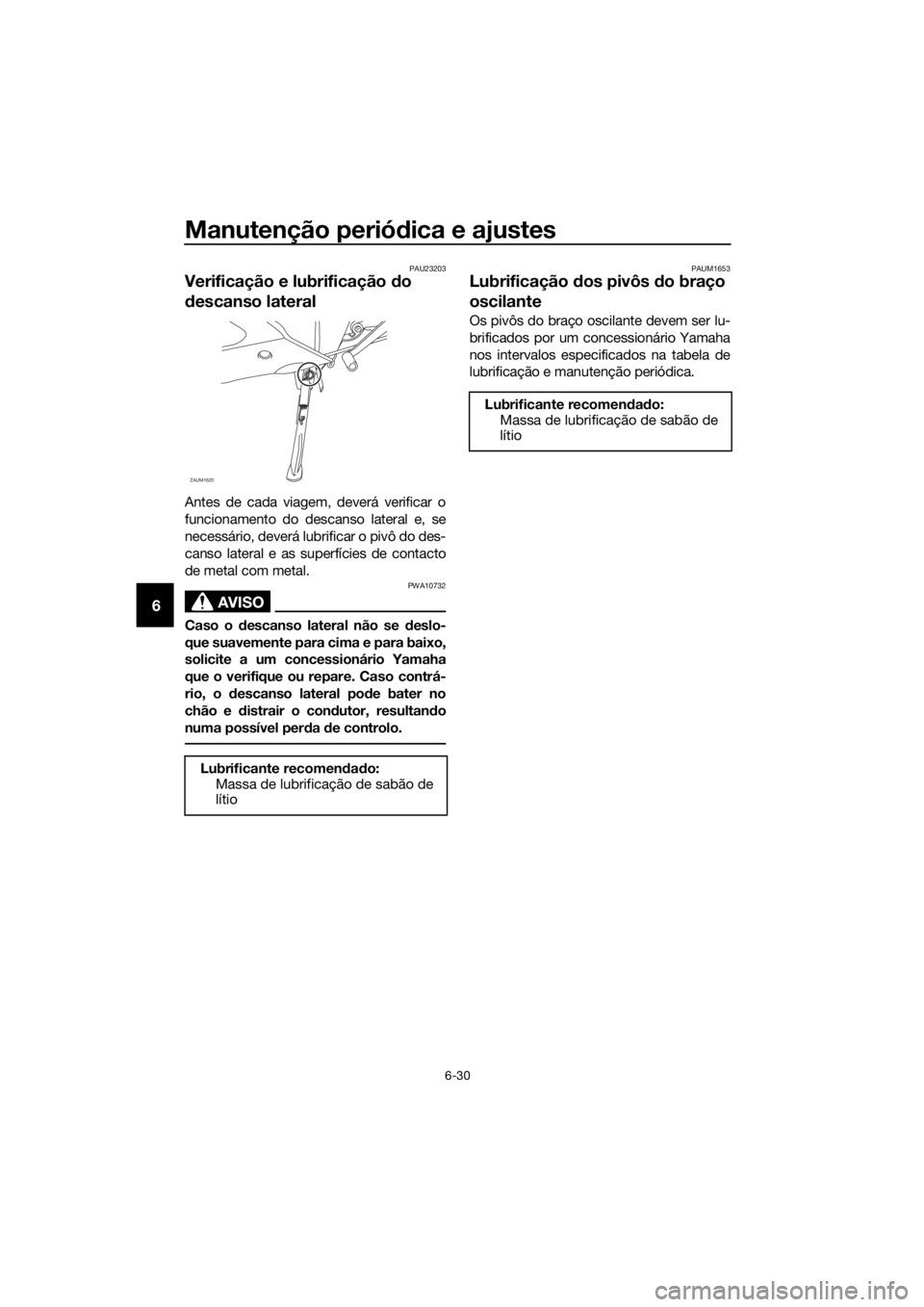

Verificação e lubrificação do
descanso lateral
Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO
PWA10732
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultando
numa possível perda de controlo.
PAUM1653
Lubrificação dos pivôs do braço
oscilante
Os pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
ZAUM1620
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
UB5GP1P0.book Page 30 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-31
6
PAU23273
Verificação da forquilha dianteira
O estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23285
Verificação da direção
Os rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabe-
la de lubrificação e manutenção periódica.
1. Levante a roda dianteira do chão.
(Consulte a página 6-37.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
de este tombar.
[PWA10752]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direção.
ZAUM1187
UB5GP1P0.book Page 31 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-32
6
PAU23292

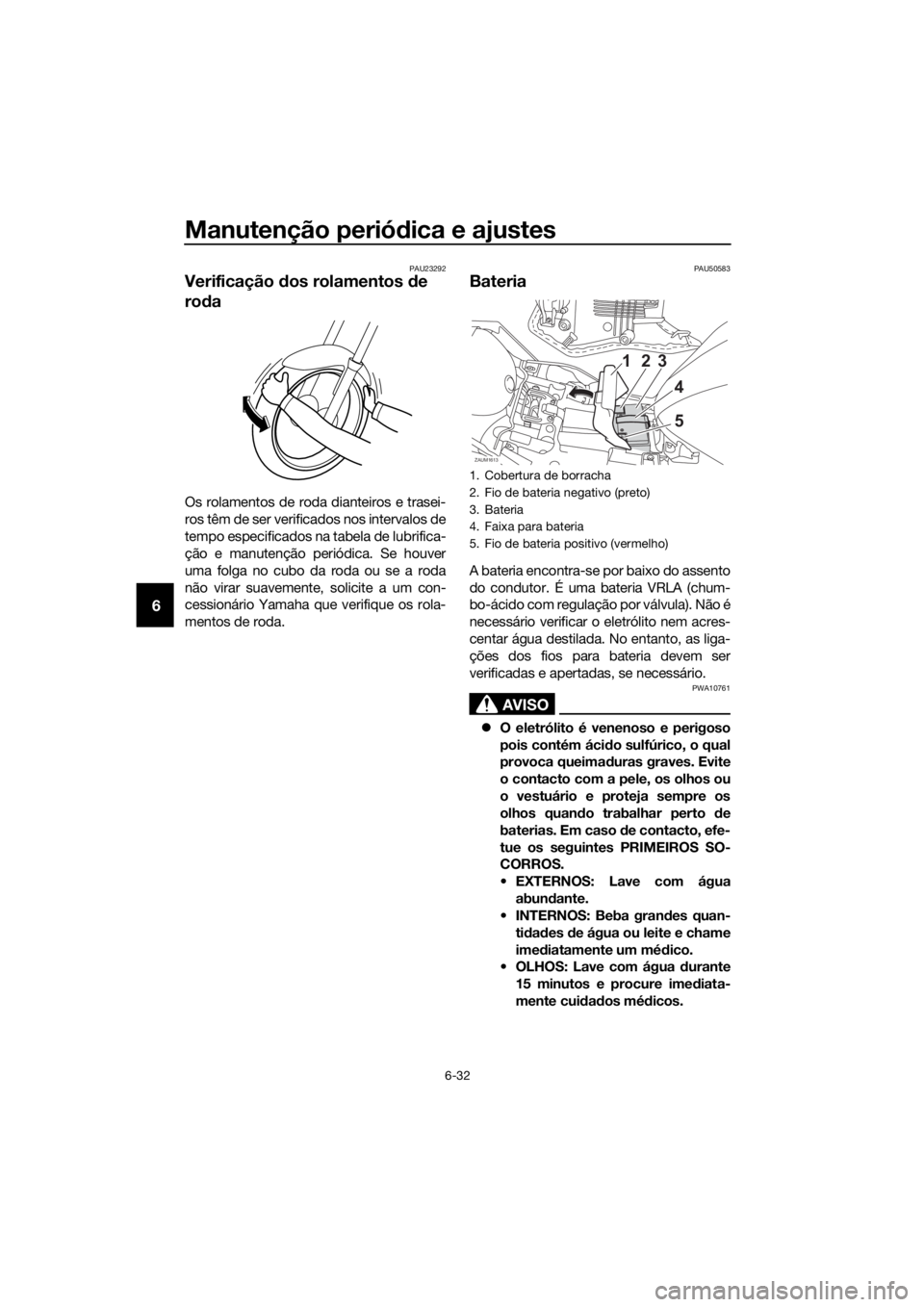

Verificação dos rolamentos de
roda
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU50583
Bateria
A bateria encontra-se por baixo do assento
do condutor. É uma bateria VRLA (chum-
bo-ácido com regulação por válvula). Não é
necessário verificar o eletrólito nem acres-
centar água destilada. No entanto, as liga-
ções dos fios para bateria devem ser
verificadas e apertadas, se necessário.
AVISO
PWA10761
O eletrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
1. Cobertura de borracha
2. Fio de bateria negativo (preto)
3. Bateria
4. Faixa para bateria
5. Fio de bateria positivo (vermelho)
ZAUM1613
123
4
5
UB5GP1P0.book Page 32 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-33
6
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fecha-
do.
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
PRECAUÇÃO
PCA10621
Nunca tente retirar as tampas dos ele-
mentos da bateria, uma vez que ao fazê-
lo poderá provocar danos permanente-
mentes na bateria.
Carregamento da bateria
Solicite ao seu concessionário Yamaha
que carregue a bateria se lhe parecer des-
carregada. Não se esqueça de que a bate-
ria tende a descarregar mais rapidamente
se o veículo estiver equipado com acessó-
rios elétricos opcionais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias conven-
cional danificará a bateria.
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se o interruptor
principal está desligado e, em se-
guida, desligar o fio negativo antes
do positivo.
[PCA16304]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se o
interruptor principal está desligado
e, em seguida, ligar o fio positivo
antes do negativo.
[PCA16842]
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes na
mesma.
UB5GP1P0.book Page 33 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-34
6
PAUM2415
Substituição dos fusíveis
A caixa de fusíveis encontra-se por baixo
do assento do condutor. (Consulte a pági-
na 3-19.)
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito elétrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema elétrico
e possivelmente um incêndio.
[PWA15132]
3. Rode a chave para “ON” e ligue o cir-
cuito elétrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
1. Caixa de fusíveis
2. Fusível de substituição
3. Fusível da unidade de controlo ABS
4. Fusível principal
5. Fusível de solenóide ABS
6. Fusível do motor do ABS
7. Tenaz de fusível
Fusíveis especificados:
Fusível principal:
15.0 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS:
15.0 A
Fusível da unidade de controlo
ABS:
2.0 A
ZAUM1611
1
15
1515230
302
6
7
543
2
UB5GP1P0.book Page 34 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-35
6
PAUN2261
Luzes do veículo
Este veículo está equipado com luzes LED
nos faróis dianteiros, nos mínimos e nas lu-
zes do travão/traseiras. Se uma luz não se
acender, verifique o fusível e, em seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
da nem autocolantes na lente do farol
dianteiro.
PAU24182
Luz do travão/farolim traseiro
Este modelo está equipado com uma luz
do travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.

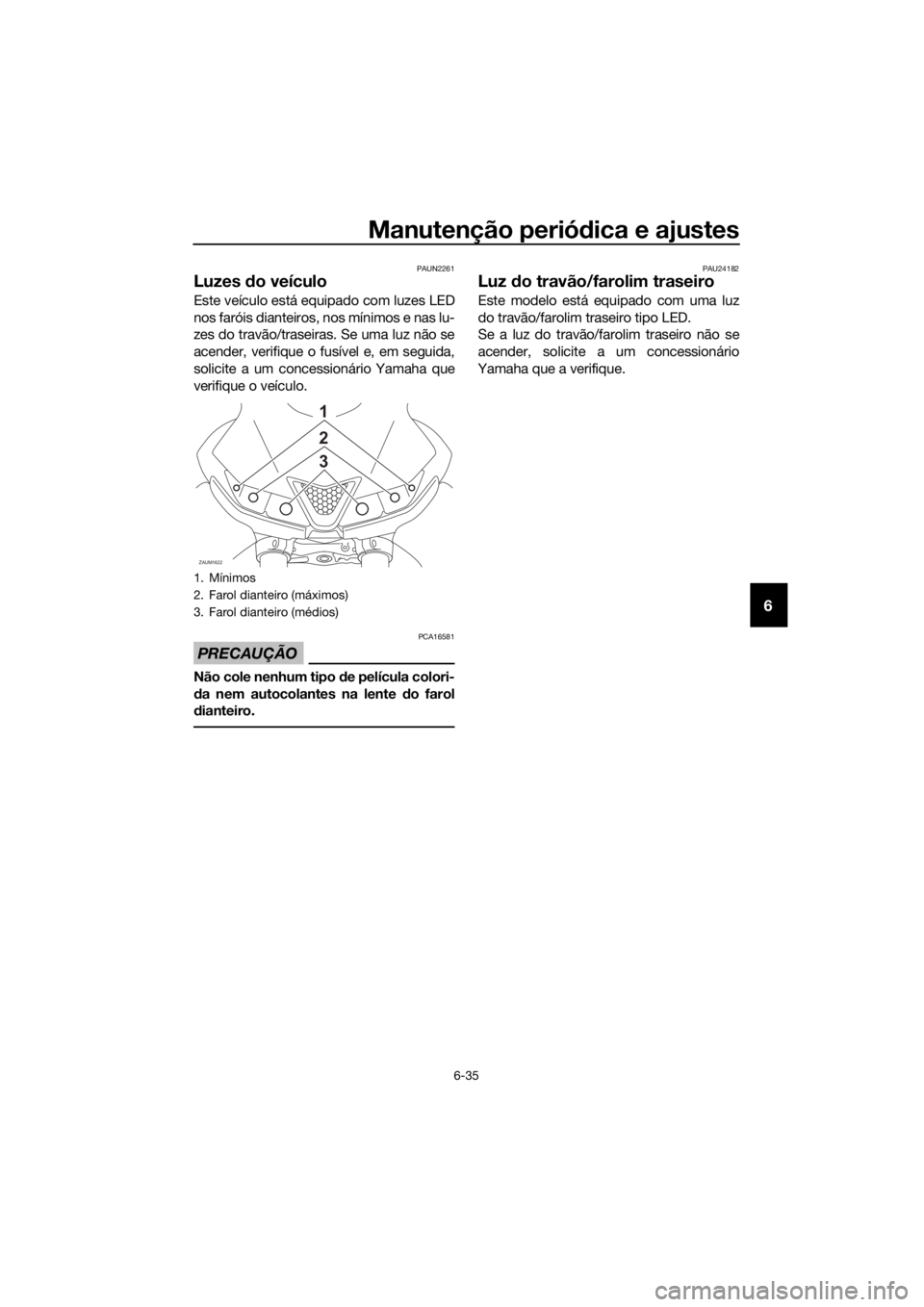

1. Mínimos
2. Farol dianteiro (máximos)
3. Farol dianteiro (médios)
ZAUM1622
2
3
1
UB5GP1P0.book Page 35 Tuesday, August 20, 2019 4:10 PM

Manutenção periódica e ajustes
6-36
6
PAU62590
Substituição de uma lâmpada do
sinal de mudança de direção
1. Retire a lente do sinal de mudança de
direção, removendo o respetivo para-
fuso.
2. Retire o recetáculo da lâmpada do si-
nal de mudança de direção (em con-
junto com a lâmpada), rodando-o no
sentido contrário ao dos ponteiros do
relógio.
3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no rece-
táculo.
5. Instale o recetáculo (em conjunto com
a lâmpada), rodando-o no sentido dos
ponteiros do relógio.
6. Instale a lente do sinal de mudança de
direção, colocando o respetivo para-
fuso. PRECAUÇÃO: Não aperte de-
masiado o parafuso pois a lente
poderá partir.
[PCA11192]PAUM3510
Substituição da lâmpada da luz
da chapa de matrícula
1. Retire a unidade da luz da chapa de
matrícula, retirando o respetivo para-
fuso.
2. Retire o recetáculo da lâmpada da luz
da chapa de matrícula (em conjunto
com a lâmpada), puxando-o para fo-
ra.
3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no rece-
táculo.
5. Instale o recetáculo (em conjunto com
a lâmpada), empurrando-o para den-
tro.
6. Instale a unidade da luz da chapa de
matrícula, instalando o respetivo pa-
rafuso.
1. Parafuso
1. Lâmpada do sinal de mudança de direção
1
ZAUM1609
1
1. Recetáculo da luz da lâmpada da chapa de
matrícula
2. Unidade da luz da chapa de matrícula
3. Parafuso
ZAUM1621
2
3
UB5GP1P0.book Page 36 Tuesday, August 20, 2019 4:10 PM
