YAMAHA YZF-R125 2021 Manuale duso (in Italian)

Manutenzione e regolazione perio diche
6-7
6
HAU72750
NOTA Il filtro aria richiede una manutenzione più freque nte se si percorrono zone molto umide o polverose.
 Manutenzione del freno idraulico
• Controllare regolarmente e, se necess ario, correggere il livello liquido freni.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.26 Elemento filtro olio • Sostituire. √√√√√
27 *Sistema
di raffre d-
d amento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. √√√√√
• Cambiare. Ogni 3 anni
28 *Interruttori
del freno
anteriore e del freno
posteriore • Controllare il funzionamento.
√√√√√√
29 *Parti in movimento
e cavi
• Lubrificare.
√√√√√
30 *Corpo manopola
acceleratore e cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola ac- celeratore e il cavo. √√√√√
31 *Luci, se
gnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio luce.
√√√√√√
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UB5GH2H0.book Page 7 Monday, July 20, 2020 8:40 AM

Manutenzione e regolazione perio diche
6-8
6
HAU18782

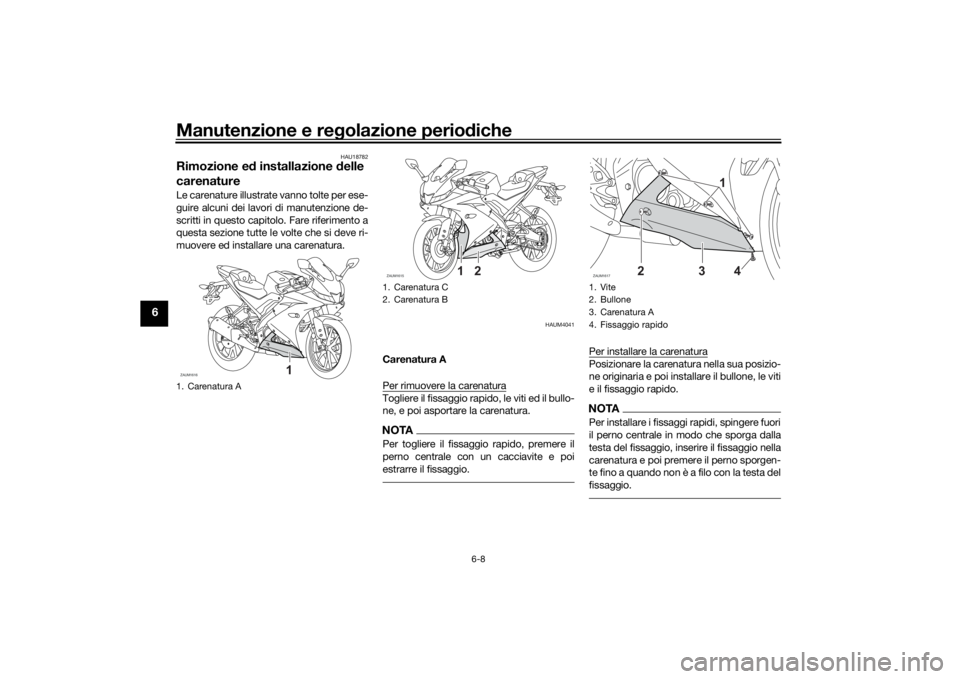

Rimozione e d installazione delle
carenatureLe carenature illustrate vanno tolte per ese-
guire alcuni dei lavori di manutenzione de-
scritti in questo capitolo. Fare riferimento a
questa sezione tutte le volte che si deve ri-
muovere ed installare una carenatura.
HAUM4041
Carenatura A
Per rimuovere la carenaturaTogliere il fissaggio rapido, le viti ed il bullo-
ne, e poi asportare la carenatura.NOTAPer togliere il fissaggio rapido, premere il
perno centrale con un cacciavite e poi
estrarre il fissaggio.
Per installare la carenaturaPosizionare la carenatura nella sua posizio-
ne originaria e poi installare il bullone, le viti
e il fissaggio rapido.NOTAPer installare i fissaggi rapidi, spingere fuori
il perno centrale in modo che sporga dalla
testa del fissaggio, inserire il fissaggio nella
carenatura e poi premere il perno sporgen-
te fino a quando non è a filo con la testa del
fissaggio.
1. Carenatura AZAUM1616
1
1. Carenatura C
2. Carenatura BZAUM1615
1
2
1. Vite
2. Bullone
3. Carenatura A
4. Fissaggio rapidoZAUM1617
3
4
1
2
UB5GH2H0.book Page 8 Monday, July 20, 2020 8:40 AM

Manutenzione e regolazione perio diche
6-9
6

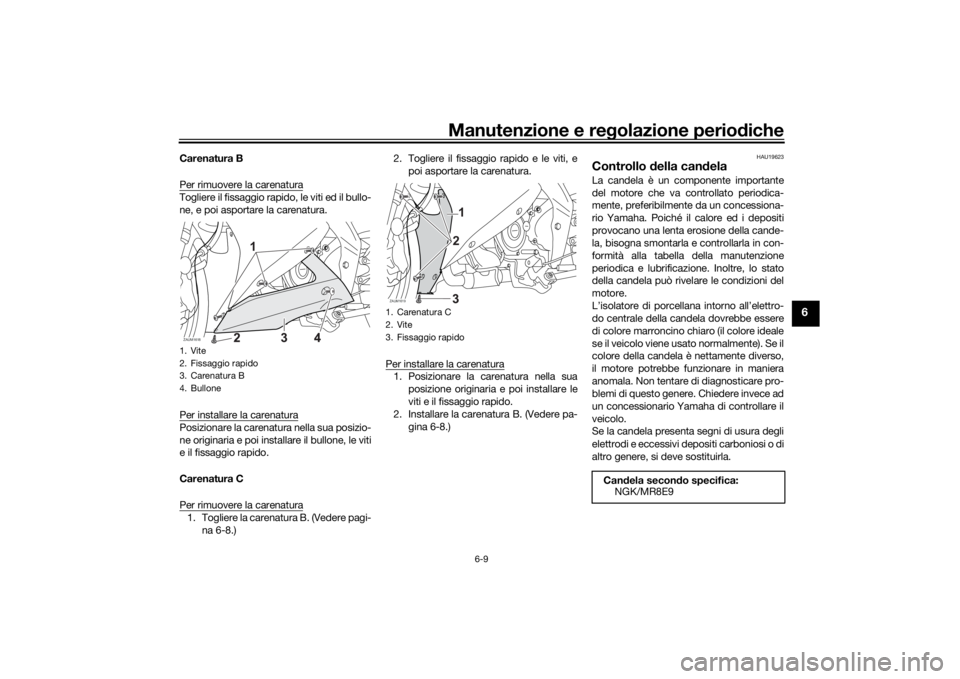

Carenatura B
Per rimuovere la carenaturaTogliere il fissaggio rapido, le viti ed il bullo-
ne, e poi asportare la carenatura.
Per installare la carenaturaPosizionare la carenatura nella sua posizio-
ne originaria e poi installare il bullone, le viti
e il fissaggio rapido.
Carenatura C
Per rimuovere la carenatura1. Togliere la carenatura B. (Vedere pagi-
na 6-8.) 2. Togliere il fissaggio rapido e le viti, e
poi asportare la carenatura.
Per installare la carenatura
1. Posizionare la carenatura nella sua posizione originaria e poi installare le
viti e il fissaggio rapido.
2. Installare la carenatura B. (Vedere pa-
gina 6-8.)
HAU19623
Controllo della can delaLa candela è un componente importante
del motore che va controllato periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione della cande-
la, bisogna smontarla e controllarla in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
della candela può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale della candela dovrebbe essere
di colore marroncino chiaro (il colore ideale
se il veicolo viene usato normalmente). Se il
colore della candela è nettamente diverso,
il motore potrebbe funzionare in maniera
anomala. Non tentare di diagnosticare pro-
blemi di questo genere. Chiedere invece ad
un concessionario Yamaha di controllare il
veicolo.
Se la candela presenta segni di usura degli
elettrodi e eccessivi depositi carboniosi o di
altro genere, si deve sostituirla.
1. Vite
2. Fissaggio rapido
3. Carenatura B
4. BulloneZAUM1618
1
1. Carenatura C
2. Vite
3. Fissaggio rapidoZAUM1619
21
Can dela secon do specifica:
NGK/MR8E9
UB5GH2H0.book Page 9 Monday, July 20, 2020 8:40 AM

Manutenzione e regolazione perio diche
6-10
6

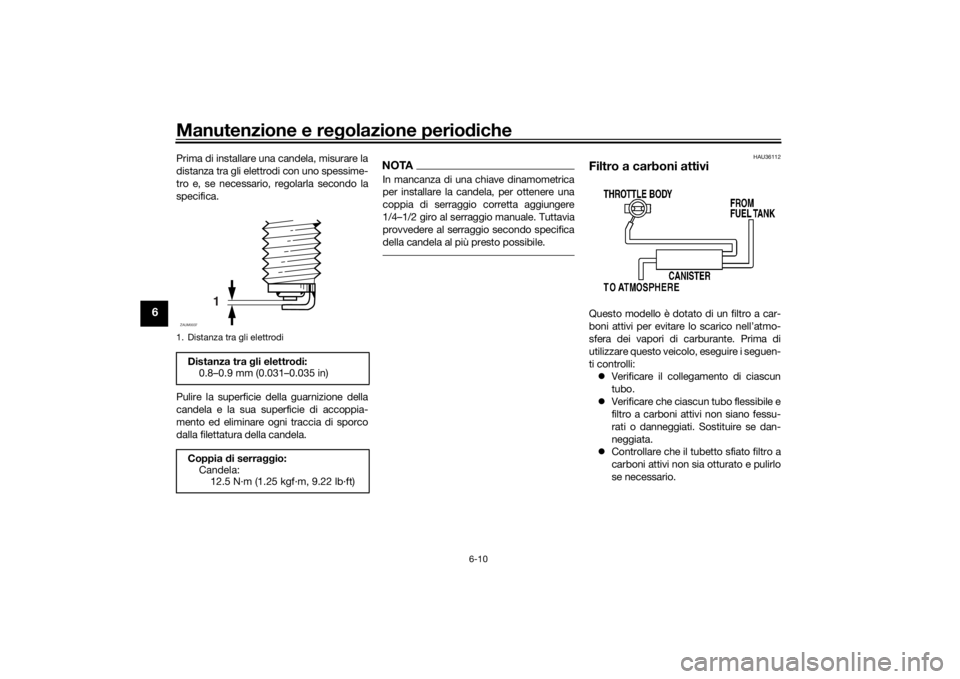

Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
HAU36112
Filtro a carboni attiviQuesto modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli:
 Verificare il collegamento di ciascun
tubo.
 Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
 Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
1. Distanza tra gli elettrodiDistanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia d i serraggio:
Candela: 12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
1
ZAUM0037
UB5GH2H0.book Page 10 Monday, July 20, 2020 8:40 AM

Manutenzione e regolazione perio diche
6-11
6
HAUM4051
Olio motore e d elemento filtro
olioControllare sempre il livello dell’olio motore
prima di ogni utilizzo. Oltre a questo, si
deve cambiare l’olio e sostituire l’elemento
filtro olio agli intervalli specificati nella tabel-
la della manutenzione periodica e lubrifica-
zione.

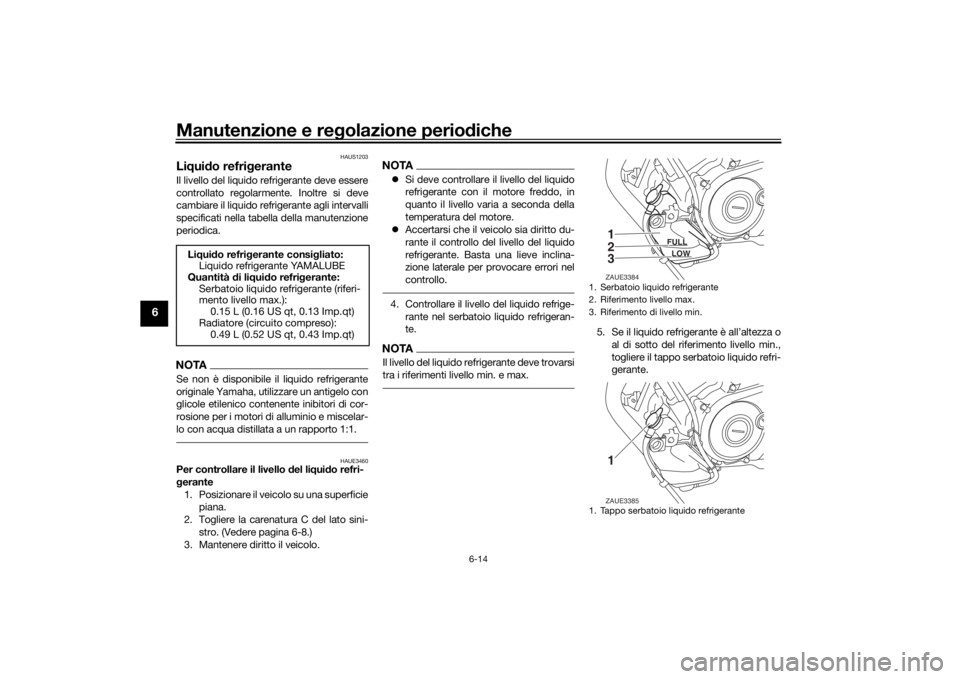

Per controllare il livello dell’olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Avviare il motore, farlo riscaldare per alcuni minuti, quindi spegnerlo.
3. Attendere alcuni minuti per dare tem- po all’olio di depositarsi, rimuovere il
tappo riempimento olio, pulire l’astina
livello con un panno, inserirla nel foro
riempimento olio (senza avvitarla),
quindi estrarla per controllare il livello
dell’olio. ATTENZIONE: Non utilizza-
re il veicolo fino a quand o non si è
certi che il livello olio motore è suf-
ficiente.
[HCA10012]
NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minimo e massimo.
4. Se l’olio motore è al di sotto del riferi- mento livello minimo, rabboccare con
il tipo di olio consigliato per raggiun-
gere il livello appropriato.
5. Installare il tappo riempimento olio. Per cambiare l’olio motore (con o senza
sostituzione
dell’elemento filtro olio)
1. Togliere la carenatura A. (Vedere pagi- na 6-8.)
2. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
4. Per scaricare l’olio dal carter, togliere il tappo bocchettone riempimento olio
motore e il bullone drenaggio con l’O-
ring, la molla di compressione e il filtri-
no olio motore. ATTENZIONE: Quan-
d o si tog lie il tappo filettato di
scarico olio motore, l’O-rin g, la
molla di compressione e d il filtrino
d ell’olio motore ca dono fuori. Stare
attenti a non per dere queste parti.
[HCA11002]

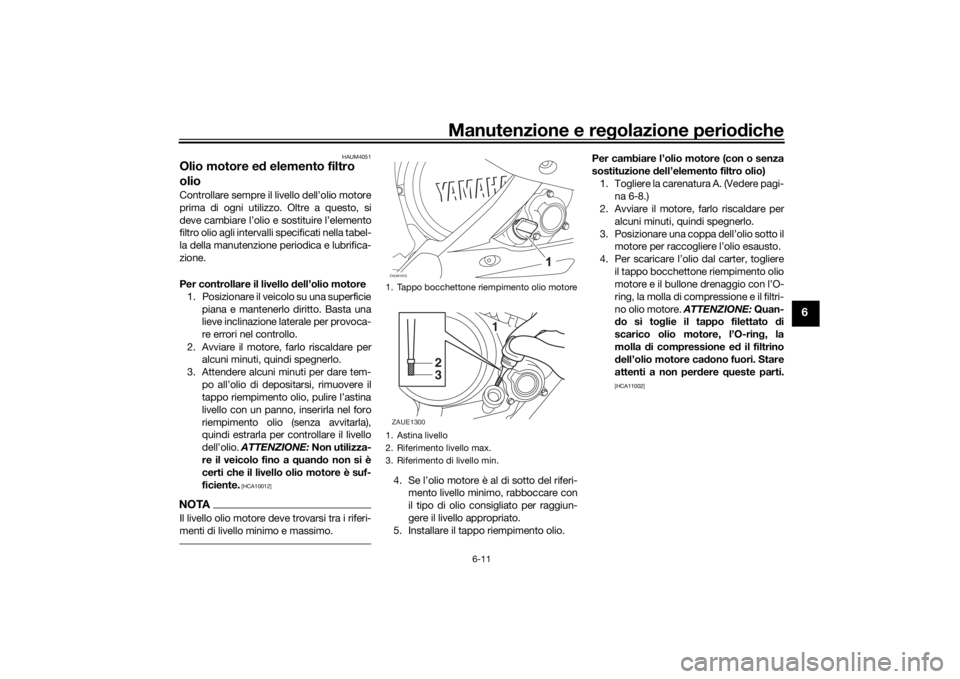

1. Tappo bocchettone riempimento olio motore
1. Astina livello
2. Riferimento livello max.
3. Riferimento di livello min.ZAUM1610
1
2
3
ZAUE1300
UB5GH2H0.book Page 11 Monday, July 20, 2020 8:40 AM

Manutenzione e regolazione perio diche
6-12
6
5. Pulire il filtrino olio motore con un sol-
vente.NOTASaltare alla fase 9 se si cambia solo
l’olio.
 Eseguire le fasi 6–8 se si sostituisce
l’elemento filtro olio.6. Rimuovere il coperchio elemento filtro
olio togliendo i bulloni. 7. Rimuovere e sostituire l’elemento filtro
olio e l’O-ring.
8. Installare il coperchio elemento filtro olio installando i bulloni, quindi serran-
doli alla coppia specificata.
NOTAVerificare che l’O-ring sia assestato corret-
tamente.9. Installare il filtrino olio motore, la molladi compressione, l’O-ring ed il bullone
drenaggio olio motore, quindi strin-
gerlo alla coppia di serraggio secondo
specifica. ATTENZIONE: Prima di in-
stallare il bullone drena ggio olio,
non dimenticare di installare in po-
sizione l’O-rin g, la molla d i com-
pressione ed il filtrino olio motore.
[HCA10422]
10. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.

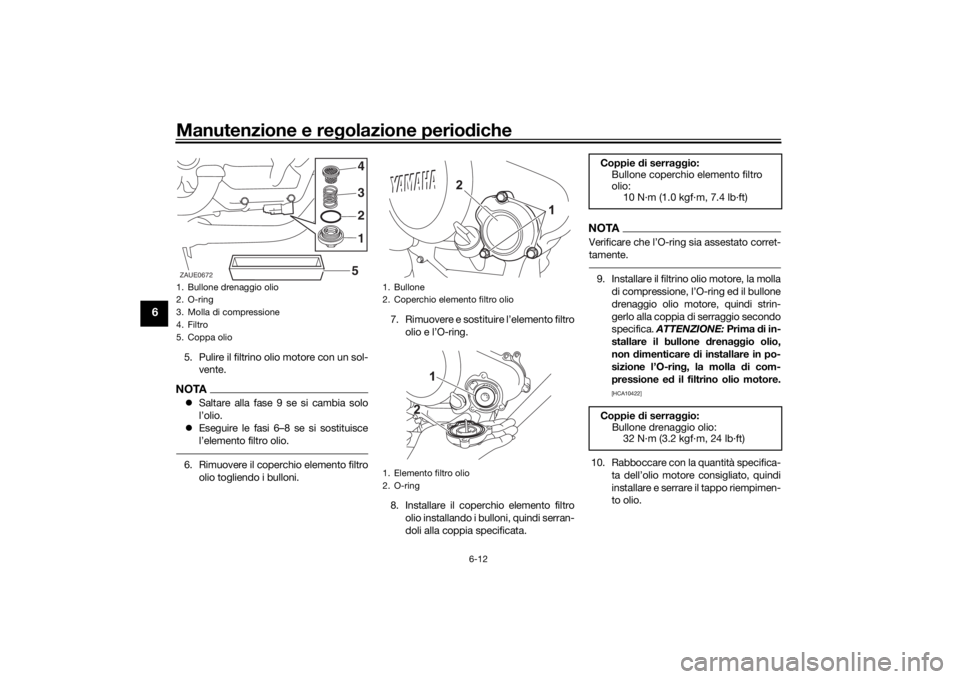

1. Bullone drenaggio olio
2. O-ring
3. Molla di compressione
4. Filtro
5. Coppa olio
2 3 4
5 1
ZAUE0672
1. Bullone
2. Coperchio elemento filtro olio
1. Elemento filtro olio
2. O-ring
Coppie
di serra ggio:
Bullone coperchio elemento filtro
olio: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
Coppie di serra ggio:
Bullone drenaggio olio: 32 N·m (3.2 kgf·m, 24 lb·ft)
UB5GH2H0.book Page 12 Monday, July 20, 2020 8:40 AM

Manutenzione e regolazione perio diche
6-13
6
ATTENZIONE
HCA11621
 Per prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.11. Accendere il motore e lasciarlo girare
al minimo per diversi minuti verifican-
do che non ci siano perdite di olio. In
caso di perdite di olio, spegnere im-
mediatamente il motore e cercarne le
cause. 12. Spegnere il motore,
controllare il livel-
lo dell’olio e correggerlo, se necessa-
rio.
HAU85450
Perché YamalubeL’olio YAMALUBE è un componente origi-
nale YAMAHA nato dalla passione e dalla
convinzione dei tecnici che l’olio motore è
un componente liquido importante per il
motore. Organizziamo team di specialisti
nei settori di ingegneria meccanica, chimi-
ca, elettronica e prove su circuito dedicati
allo sviluppo del motore e dell’olio che sarà
utilizzato con esso. Gli oli Yamalube trag-
gono il massimo vantaggio dalle qualità
dell’olio di base con un equilibrio ideale di
additivi per garantire la conformità dell’olio
finale ai nostri standard prestazionali. Per-
tanto, gli oli minerali, semisintetici e sintetici
Yamalube hanno i propri caratteri e valori
distintivi. L’esperienza di Yamaha acquisita
nel corso di molti anni di ricerca e sviluppo
nel settore degli oli fin dagli anni ‘60 rende
Yamalube la scelta migliore per il motore
Yamaha.
Olio motore consi
gliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio: 0.85 L (0.90 US qt, 0.75 Imp.qt)
Con rimozione dell'elemento filtro
olio: 0.95 L (1.00 US qt, 0.84 Imp.qt)
UB5GH2H0.book Page 13 Monday, July 20, 2020 8:40 AM

Manutenzione e regolazione perio diche
6-14
6
HAUS1203
Li qui do refri geranteIl livello del liquido refrigerante deve essere
controllato regolarmente. Inoltre si deve
cambiare il liquido refrigerante agli intervalli
specificati nella tabella della manutenzione
periodica.NOTASe non è disponibile il liquido refrigerante
originale Yamaha, utilizzare un antigelo con
glicole etilenico contenente inibitori di cor-
rosione per i motori di alluminio e miscelar-
lo con acqua distillata a un rapporto 1:1.
HAUE3460
Per controllare il livello del li qui do refri-
g erante
1. Posizionare il veicolo su una superficie piana.
2. Togliere la carenatura C del lato sini- stro. (Vedere pagina 6-8.)
3. Mantenere diritto il veicolo.
NOTA Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
 Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.4. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigeran-
te.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
5. Se il liquido refrigerante è all’altezza oal di sotto del riferimento livello min.,
togliere il tappo serbatoio liquido refri-
gerante.
Li
qui do refri gerante consi gliato:
Liquido refrigerante YAMALUBE
Quantità di li qui do refri gerante:
Serbatoio liquido refrigerante (riferi-
mento livello max.): 0.15 L (0.16 US qt, 0.13 Imp.qt)
Radiatore (circuito compreso): 0.49 L (0.52 US qt, 0.43 Imp.qt)1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo serbatoio liquido refrigerante
1
2
3
FULL
LOW
ZAUE33841ZAUE3385
UB5GH2H0.book Page 14 Monday, July 20, 2020 8:40 AM

Manutenzione e regolazione perio diche
6-15
6
6. Aggiungere liquido refrigerante fino al
riferimento livello max. e poi installare
il tappo serbatoio liquido refrigerante.
AVVERTENZA! To gliere solo il tap-
po serbatoio li qui do refri gerante.
Non tentare mai di to gliere il tappo
ra diatore quan do il motore è cal do.
[HWA15162]
ATTENZIONE: Se non si di-
spone di liq uido refri gerante, utiliz-
zare al suo posto acq ua distillata o
acq ua del rubinetto non calcarea.
Non utilizzare ac qua calcarea o sa-
lata, in quanto sono dannose per il
motore. Se si è usata dell’ac qua al
posto del refri gerante, sostituirla
con refri gerante al più presto possi-
bile, altrimenti l’impianto di raffre d-
d amento non sarebbe protetto d al
g elo e dalla corrosione. Se si è a g-
g iunta ac qua al refri gerante, far
controllare al più presto possibile
d a un concessionario Yamaha il
contenuto di refrig erante, altrimenti
l’efficacia del li qui do refri gerante si
ri duce. [HCA10473]
7. Installare la carenatura.
HAU33032
Cambio del li qui do refri gerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai d i toglie-
re il tappo ra diatore quand o il motore è
cal do.
[HWA10382] HAUM2391
Sostituzione
dell’elemento fil-
trante e pulizia del tubo di ispe-
zioneSostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Fare sostituire
più spesso l’elemento filtrante da un con-
cessionario Yamaha, se si percorrono zone
molto umide o polverose. Inoltre si deve
controllare frequentemente il tubetto ispe-
zione cassa filtro e pulirlo, se necessario.
Per pulire il tubetto ispezione cassa filtro
1. Controllare se il tubo sul lato della cas- sa filtro contiene depositi di sporco o
d’acqua.
Capacità serbatoio li qui do refri ge-
rante (fino al riferimento livello
max.):
0.15 L (0.16 US qt, 0.13 Imp.qt)1. Tubo d’ispezione del filtro dell’ariaZAUM1594
UB5GH2H0.book Page 15 Monday, July 20, 2020 8:40 AM

Manutenzione e regolazione perio diche
6-16
6
2. In presenza di polvere o di acqua, to-
gliere il tubo, pulirlo e poi installarlo
nuovamente.
HAU34302
Regolazione del re gime del mini-
moEseguire il controllo e, se necessario, la re-
golazione del regime del minimo come se-
gue agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.
Controllare il regime del minimo e, se ne-
cessario, regolarlo al valore secondo speci-
fica agendo sulla vite di regolazione del
minimo. Per aumentare il regime del mini-
mo, girare la vite in direzione (a). Per ridurre
il regime del minimo, girare la vite in direzio-
ne (b).
NOTASe non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad un
concessionario Yamaha.

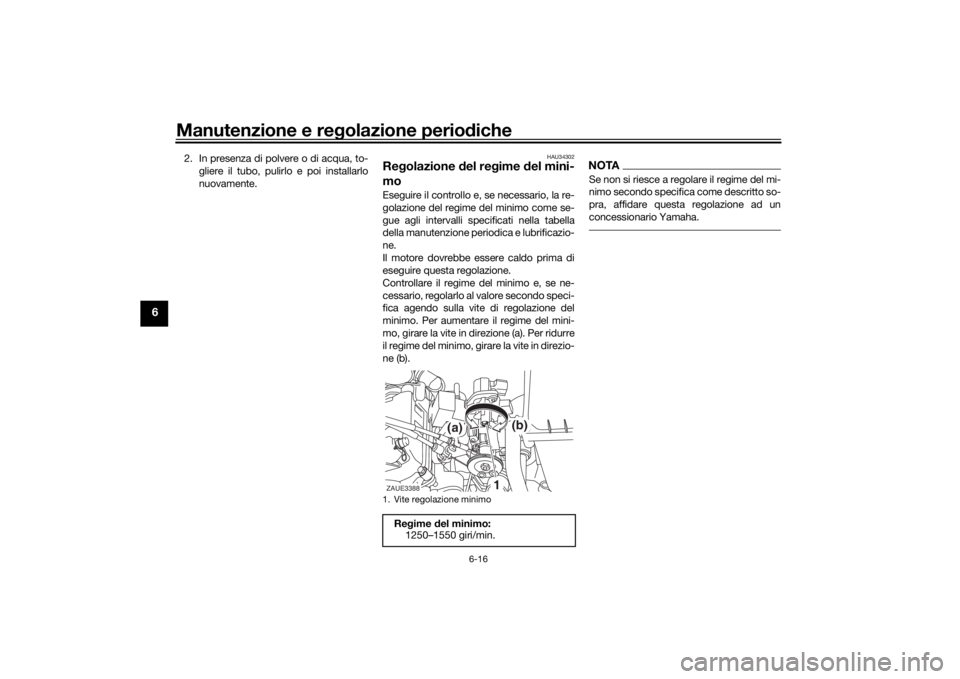

1. Vite regolazione minimoRe gime del minimo:
1250–1550 giri/min.ZAUE3388
(a)
(b)
1
UB5GH2H0.book Page 16 Monday, July 20, 2020 8:40 AM
