YAMAHA YZF-R1M 2015 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-15
1
2
3
4
5
678
9
10
11
12
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.ATTENZIONE
HCA11621

Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.

Accertarsi che non penetrino corpiestranei nel carter. 10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre ve-
rificando che non ci siano perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
NOTADopo l’accensione del motore, la spia pres-
sione olio e temperatura liquido refrigerante
deve spegnersi, se il livello dell’olio è suffi-ciente.ATTENZIONE
HCA22490
Se le spie pressione olio e temperatura
liquido refrigerante lampeggiano o re-
stano accesa anche se il livello dell’olio
è appropriato, spegnere immediatamen-
te il motore e far controllare il veicolo daun concessionario Yamaha.
11. Spegnere il motore, attendere qualche minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
12. Installare la carenatura e il pannello.
HAU20071
Liquido refrigerantePrima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU66510
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.

Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige- rante nel serbatoio liquido refrigerante.
NOTAIl livello del liquido refrigerante deve trovarsitra i riferimenti livello min. e max.
Olio motore consigliato:
Completamente sintetico SAE
10W-40 o 15W-50
Quantità di olio:
Senza sostituzione del la cartuccia del
filtro dell’olio: 3.90 L (4.12 US qt, 3.43 Imp.qt)
Con sostituzione della cartuccia del
filtro dell’olio: 4.10 L (4.33 US qt, 3.61 Imp.qt)
2CR-28199-HG.book 15 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-16
1
2
3
4
5
67
8
9
10
11
12
3. Se il liquido refrigerante è all’altezza o al di sotto del riferimento livello min.,
togliere la carenatura B. (Vedere
pagina 7-9.)
4. Togliere il tappo serbatoio liquido refri- gerante, aggiungere liquido refrigeran-
te fino al riferimento livello max., e poi
installare il tappo del serbatoio.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA15162]
ATTENZIONE: Se non si
dispone di liquido refrigerante, uti-
lizzare al suo posto acqua distillata
o acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liqui
do refrigerante si
riduce.
[HCA10473]
5. Installare la carenatura.
HAU66520
Per cambiare il liquido refrigerante 1. Posizionare il veicolo su una superficie piana e lasciare raffreddare il motore,
se necessario.
2. Togliere la carenatura B e il pannello D. (Vedere pagina 7-9.)
3. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
4. Togliere il tappo radiatore.
AVVERTENZA! Non tentare mai di
togliere il tappo radiatore quando il
motore è caldo.
[HWA10382]
5. Togliere il bullone drenaggio liquido re-frigerante e la rispettiva guarnizione
per scaricare il sistema di raffredda-
mento.
1. Riferimento livello max.
2. Riferimento di livello min.1
2
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al riferimento livello max.):0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Tappo radiatore
1
2CR-28199-HG.book 16 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE

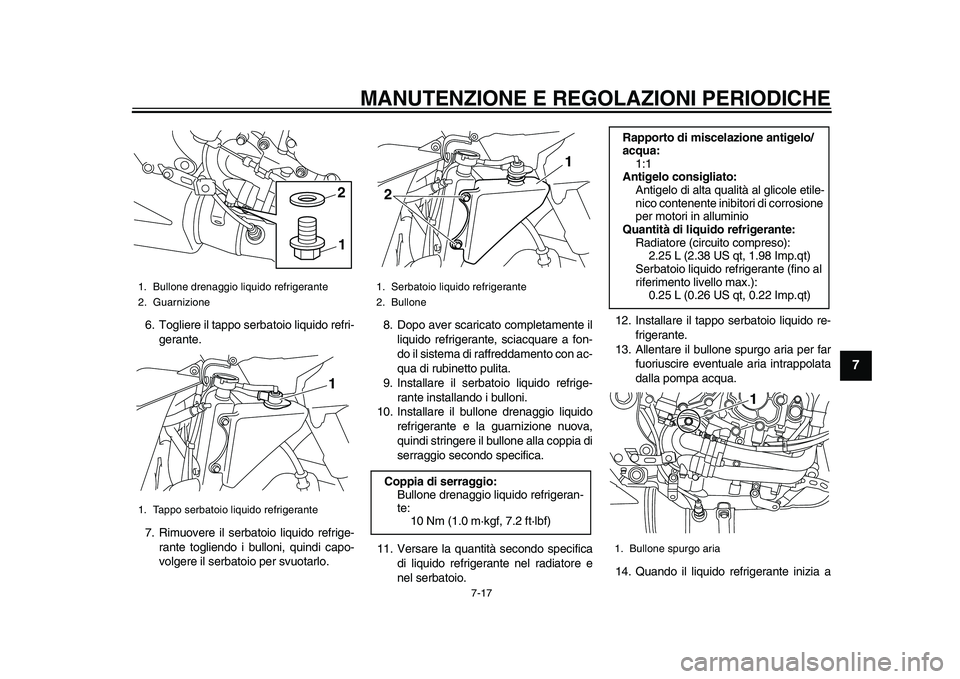

7-17
1
2
3
4
5
678
9
10
11
12
6. Togliere il tappo serbatoio liquido refri- gerante.
7. Rimuovere il serbatoio liquido refrige- rante togliendo i bulloni, quindi capo-
volgere il serbatoio per svuotarlo. 8. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
9. Installare il serbatoio liquido refrige- rante installando i bulloni.
10. Installare il bullone drenaggio liquido
refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia di
serraggio secondo specifica.
11. Versare la quantità secondo specifica
di liquido refrigerante nel radiatore e
nel serbatoio. 12. Installare il tappo serbatoio liquido re-
frigerante.
13. Allentare il bullone spurgo aria per far
fuoriuscire eventuale aria intrappolata
dalla pompa acqua.
14. Quando il liquido refrigerante inizia a1. Bullone drenaggio liquido refrigerante
2. Guarnizione
1. Tappo serbatoio liquido refrigerante
121
1. Serbatoio liquido refrigerante
2. BulloneCoppia di serraggio: Bullone drenaggio liquido refrigeran-
te:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
2
Rapporto di miscelazione antigelo/
acqua: 1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole etile-
nico contenente inibitori di corrosione
per motori in alluminio
Quantità di liquido refrigerante: Radiatore (circuito compreso):2.25 L (2.38 US qt, 1.98 Imp.qt)
Serbatoio liquido refrigerante (fino al
riferimento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)1. Bullone spurgo aria
1
2CR-28199-HG.book 17 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE

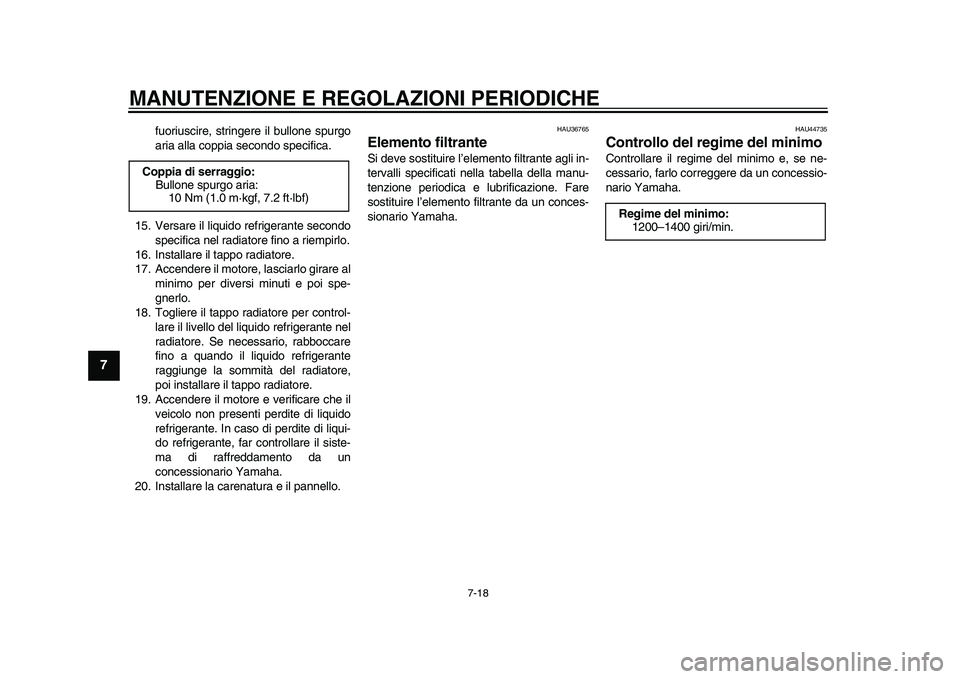

7-18
1
2
3
4
5
67
8
9
10
11
12
fuoriuscire, stringere il bullone spurgo
aria alla coppia secondo specifica.
15. Versare il liquido refrigerante secondo specifica nel radiatore fino a riempirlo.
16. Installare il tappo radiatore.
17. Accendere il motore, lasciarlo girare al minimo per diversi minuti e poi spe-
gnerlo.
18. Togliere il tappo radiatore per control- lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.
19. Accendere il motore e verificare che il veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
20. Installare la carenatura e il pannello.
HAU36765
Elemento filtranteSi deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento f iltrante da un conces-
sionario Yamaha.
HAU44735
Controllo del regime del minimoControllare il regime del minimo e, se ne-
cessario, farlo corregge re da un concessio-
nario Yamaha.
Coppia di serraggio:
Bullone spurgo aria:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)Regime del minimo: 1200–1400 giri/min.
2CR-28199-HG.book 18 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-19
1
2
3
4
5
678
9
10
11
12
HAU21385
Controllo del gioco della
manopola acceleratoreIl gioco della manopola acceleratore do-
vrebbe essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola accele-
ratore. Controllare periodicamente il gioco
della manopola acceleratore e, se necessa-
rio, farlo regolare da un concessionario
Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha ag li intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU2177A
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).

Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questomodello.
1. Gioco della manopola acceleratore
1
2CR-28199-HG.book 19 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE

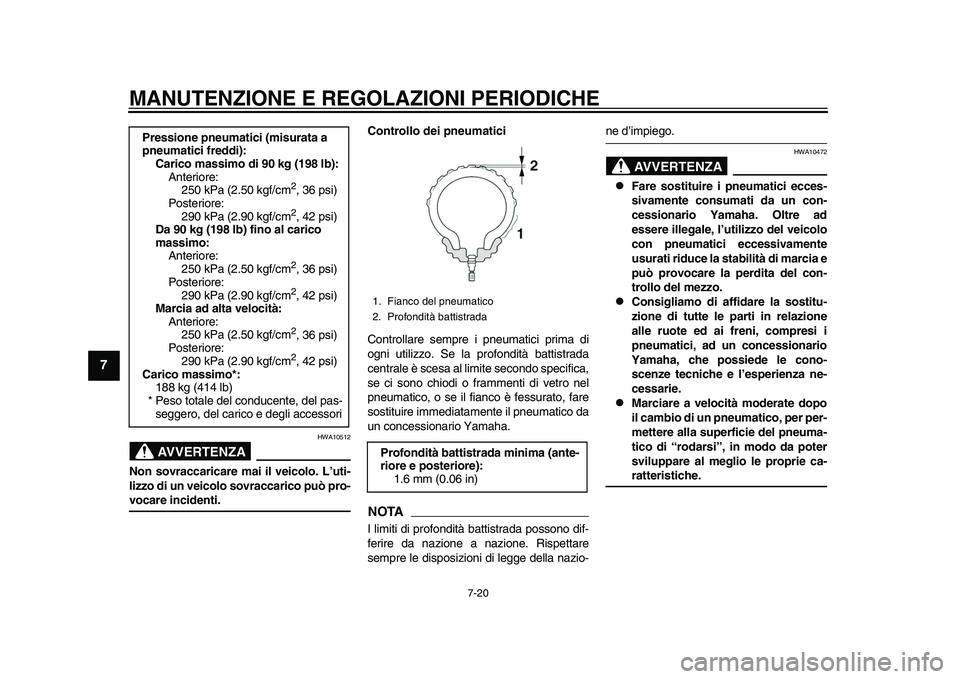

7-20
1
2
3
4
5
67
8
9
10
11
12
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-vocare incidenti. Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.

Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.

Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-ratteristiche.
Pressione pneumatici (misurata a
pneumatici freddi):
Carico massimo di 90 kg (198 lb):Anteriore:
250 kPa (2.50 kgf/cm
2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Da 90 kg (198 lb) fino al carico
massimo: Anteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Marcia ad alta velocità: Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Carico massimo*:
188 kg (414 lb)
* Peso totale del conducente, del pas- seggero, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistr ada minima (ante-
riore e posteriore): 1.6 mm (0.06 in)
2CR-28199-HG.book 20 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-21
1
2
3
4
5
678
9
10
11
12

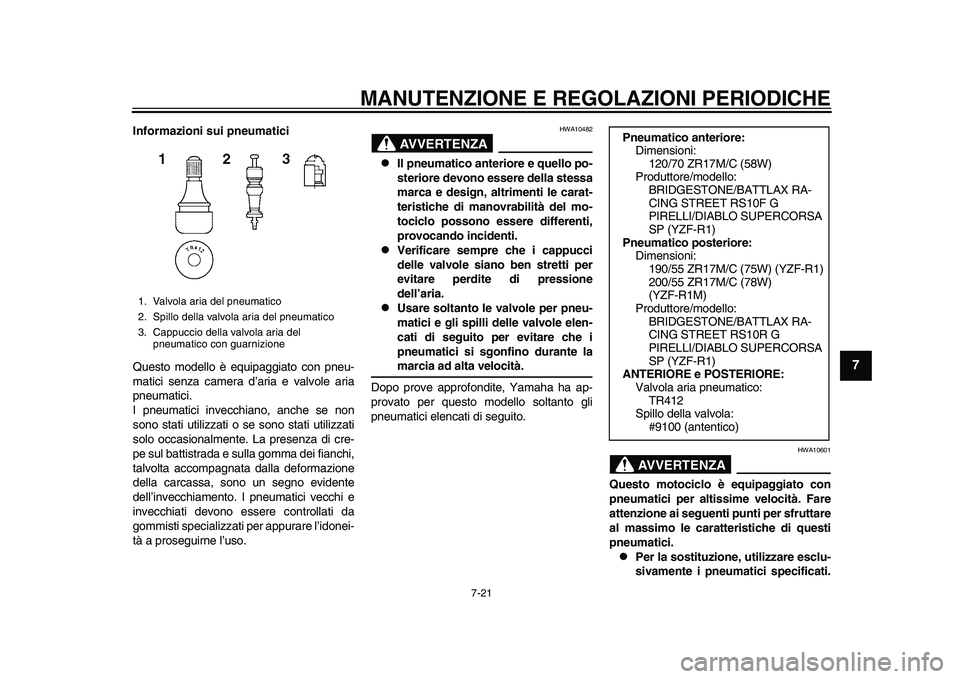

Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatici.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fianchi,
talvolta accompagnata dalla deformazione
della carcassa, sono un segno evidente
dell’invecchiamento. I pneumatici vecchi e
invecchiati devono essere controllati da
gommisti specializza ti per appurare l’idonei-
tà a proseguirne l’uso.
AVVERTENZA
HWA10482

Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.

Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.

Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
AVVERTENZA
HWA10601
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico con guarnizione
Pneumatico anteriore:Dimensioni:120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10F G
PIRELLI/DIABLO SUPERCORSA
SP (YZF-R1)
Pneumatico posteriore: Dimensioni:
190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W)
(YZF-R1M)
Produttore/modello: BRIDGESTONE/BATTLAX RA-
CING STREET RS10R G
PIRELLI/DIABLO SUPERCORSA
SP (YZF-R1)
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:TR412
Spillo della valvola:
#9100 (antentico)
2CR-28199-HG.book 21 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-22
1
2
3
4
5
67
8
9
10
11
12
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.

Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.

Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.

Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
HAU66460
Ruote in lega di magnesioPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, fare attenzione ai seguen-
ti punti che riguardano le ruote.
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti. Se si riscontrano
danneggiamenti, fare sostituire la ruo-
ta da un concessionario Yamaha. Non
tentare di eseguire nemmeno la mini-
ma riparazione di una ruota. In caso di
deformazioni o di cricche, la ruota va
sostituita.

In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può dare luogo a
prestazioni scarse, cattiva manovrabi-
lità e può abbreviare la durata dei
pneumatici.
Queste ruote sono realizzate in magnesio e
richiedono cura particolare.

Quando si equilibra la ruota, utilizzare
pesi a sovrapressatura per evitare di
graffiarla.

Controllare a intervalli regolare che la
ruota non sia scheggiata o graffiata.
Utilizzare vernici di ritocco o altri sigil- lanti per prevenire la corrosione.

Per la pulizia, seguire le istruzioni ri-
portate a pagina 8-1.
2CR-28199-HG.book 22 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-23
1
2
3
4
5
678
9
10
11
12
HAU67341
Regolazione gioco della leva
frizioneIl gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva fri-
zione sulla leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, girare il
bullone di regolazione in direzione (b).NOTASe non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-do sopra descritto, procedere come segue: 1. Girare il bullone di regolazione sulla
leva frizione completamente in direzio-
ne (a) per allentare il cavo frizione.
2. Togliere la carenatura B. (Vedere pagina 7-9.)
3. Allentare ulteriormente il controdado portandolo più in basso sulla leva fri-
zione.
4. Per aumentare il gioco della leva frizio- ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridur-
re il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
5. Stringere il controdado.
6. Installare la carenatura.
HAU37914
Controllo del gioco della leva
frenoNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14212
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
1
2 (a)
(b)
1. Controdado
2. Dado di regolazione gioco della leva
frizione
1 2
(a)(b)
1. Assenza di gioco leva freno
1
2CR-28199-HG.book 23 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-24
1
2
3
4
5
67
8
9
10
11
12
ti.
HAU36504
Interruttori luce stopLa luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolare gli interruttori luce
stop da un concessionario Yamaha.
HAU22393
Controllo delle pastiglie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU36891
Pastiglie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di indicatori d’us ura, che consentono di
verificare l’usura pastiglia freno senza dover
disassemblare il freno. Per controllare l’usu-
ra pastiglia freno, controllare la posizione
degli indicatori d’usura mentre si aziona il
freno. Se una pastiglia freno si è consumata
al punto che un indicatore d’usura quasi toc-
ca il disco freno, fare sostituire in gruppo le1. Indicatore d’usura pastiglia freno
1
2CR-28199-HG.book 24 ページ ２０１５年５月１日　金曜日　午前１０時４９分
