YAMAHA YZF-R1M 2015 Manuale duso (in Italian)

9-1
1
2
3
4
5
6
7
8910
11
12

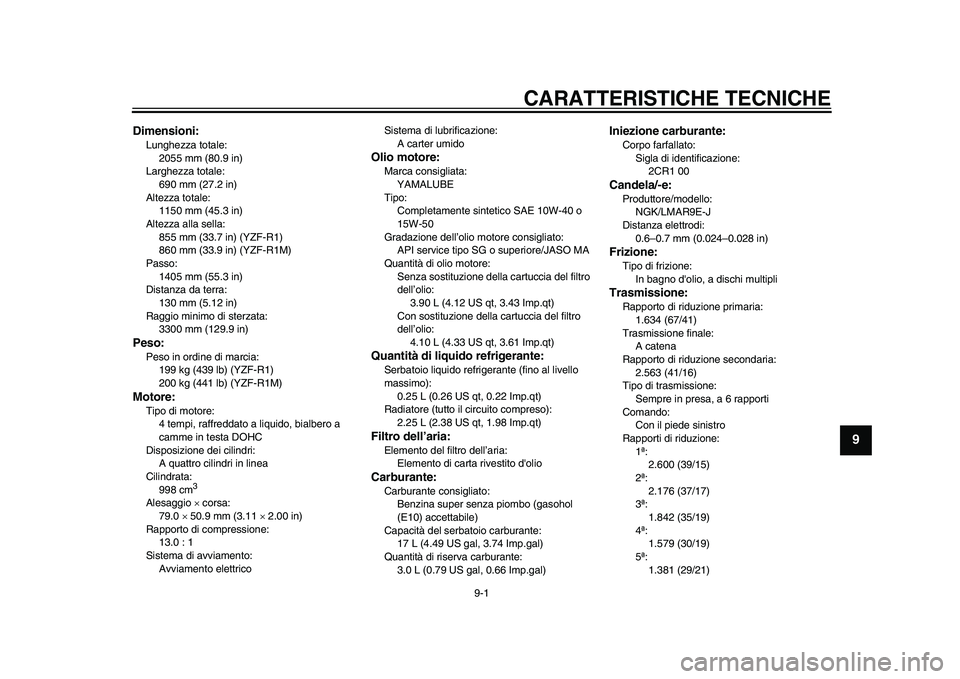

CARATTERISTICHE TECNICHE
HAU5091U
Dimensioni:Lunghezza totale:2055 mm (80.9 in)
Larghezza totale: 690 mm (27.2 in)
Altezza totale: 1150 mm (45.3 in)
Altezza alla sella:
855 mm (33.7 in) (YZF-R1)
860 mm (33.9 in) (YZF-R1M)
Passo:
1405 mm (55.3 in)
Distanza da terra: 130 mm (5.12 in)
Raggio minimo di sterzata: 3300 mm (129.9 in)Peso:Peso in ordine di marcia:199 kg (439 lb) (YZF-R1)
200 kg (441 lb) (YZF-R1M)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
A quattro cilindri in linea
Cilindrata:
998 cm
3
Alesaggio  corsa:
79.0  50.9 mm (3.11  2.00 in)
Rapporto di compressione: 13.0 : 1
Sistema di avviamento:
Avviamento elettrico Sistema di lubrificazione:
A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo: Completamente sintetico SAE 10W-40 o
15W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:3.90 L (4.12 US qt, 3.43 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio: 4.10 L (4.33 US qt, 3.61 Imp.qt)Quantità di liquido refrigerante:Serbatoio liquido refriger ante (fino al livello
massimo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (tutto il circuito compreso):
2.25 L (2.38 US qt, 1.98 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Benzina super senza piombo (gasohol
(E10) accettabile)
Capacità del serbatoio carburante: 17 L (4.49 US gal, 3.74 Imp.gal)
Quantità di riserva carburante: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Iniezione carburante:Corpo farfallato:Sigla di i dentificazione:
2CR1 00Candela/-e:Produttore/modello: NGK/LMAR9E-J
Distanza elettrodi: 0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:
1.634 (67/41)
Trasmissione finale: A catena
Rapporto di riduz ione secondaria:
2.563 (41/16)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Comando: Con il piede sinistro
Rapporti di riduzione: 1ª:2.600 (39/15)
2ª: 2.176 (37/17)
3ª:
1.842 (35/19)
4ª: 1.579 (30/19)
5ª: 1.381 (29/21)
2CR-28199-HG.book 1 ページ ２０１５年５月１日　金曜日　午前１０時４９分

CARATTERISTICHE TECNICHE
9-2
1
2
3
4
5
6
7
89
10
11
12

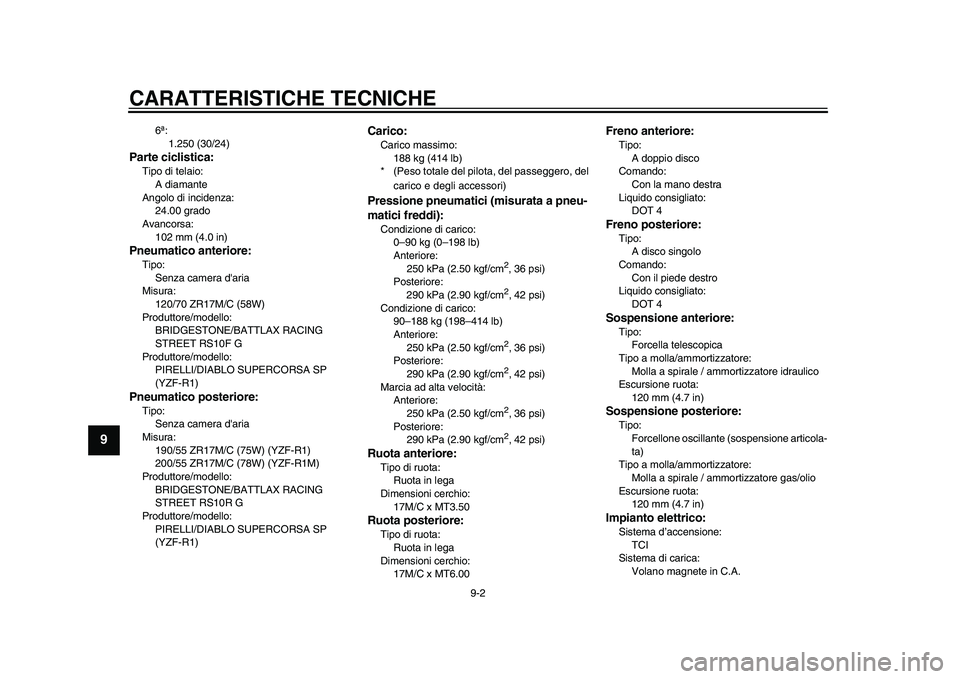

6ª: 1.250 (30/24)
Parte ciclistica:Tipo di telaio: A diamante
Angolo di incidenza: 24.00 grado
Avancorsa:
102 mm (4.0 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello: BRIDGESTONE/BATTLAX RACING
STREET RS10F G
Produttore/modello: PIRELLI/DIABLO SUPERCORSA SP
(YZF-R1)Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W) (YZF-R1M)
Produttore/modello:
BRIDGESTONE/BATTLAX RACING
STREET RS10R G
Produttore/modello:
PIRELLI/DIABLO SUPERCORSA SP
(YZF-R1)
Carico:Carico massimo:188 kg (414 lb)
* (Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a pneu-
matici freddi):Condizione di carico:0–90 kg (0–198 lb)
Anteriore: 250 kPa (2.50 kgf/cm
2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Condizione di carico: 90–188 kg (198–414 lb)
Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Marcia ad alta velocità: Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT3.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT6.00
Freno anteriore:Tipo:A doppio disco
Comando: Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:A disco singolo
Comando: Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota: 120 mm (4.7 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione articola-
ta)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota: 120 mm (4.7 in)Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica: Volano magnete in C.A.
2CR-28199-HG.book 2 ページ ２０１５年５月１日　金曜日　午前１０時４９分

CARATTERISTICHE TECNICHE
9-3
1
2
3
4
5
6
7
8910
11
12

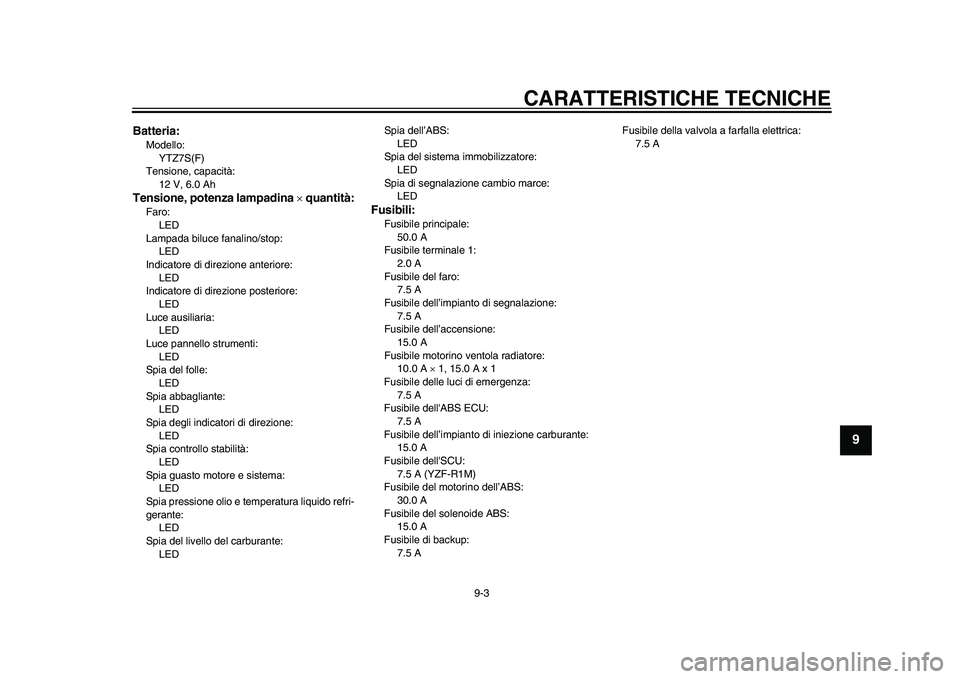

Batteria:Modello:YTZ7S(F)
Tensione, capacità: 12 V, 6.0 AhTensione, potenza lampadina  quantità:Faro:
LED
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore: LED
Indicatore di direzione posteriore:
LED
Luce ausiliaria: LED
Luce pannello strumenti: LED
Spia del folle:
LED
Spia abbagliante: LED
Spia degli indicatori di direzione: LED
Spia controllo stabilità:
LED
Spia guasto motore e sistema: LED
Spia pressione olio e temperatura liquido refri-
gerante: LED
Spia del livello del carburante: LED Spia dell’ABS:
LED
Spia del sistema immobilizzatore:
LED
Spia di segnalazione cambio marce: LED
Fusibili:Fusibile principale:
50.0 A
Fusibile terminale 1: 2.0 A
Fusibile del faro: 7.5 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile motorino ventola radiatore: 10.0 A  1, 15.0 A x 1
Fusibile delle luci di emergenza:
7.5 A
Fusibile dell'ABS ECU: 7.5 A
Fusibile dell’impianto di iniezione carburante: 15.0 A
Fusibile dell'SCU:
7.5 A (YZF-R1M)
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile di backup:
7.5 A Fusibile della valvola
a farfalla elettrica:
7.5 A
2CR-28199-HG.book 3 ページ ２０１５年５月１日　金曜日　午前１０時４９分

10-1
1
2
3
4
5
6
7
8
910
11
12

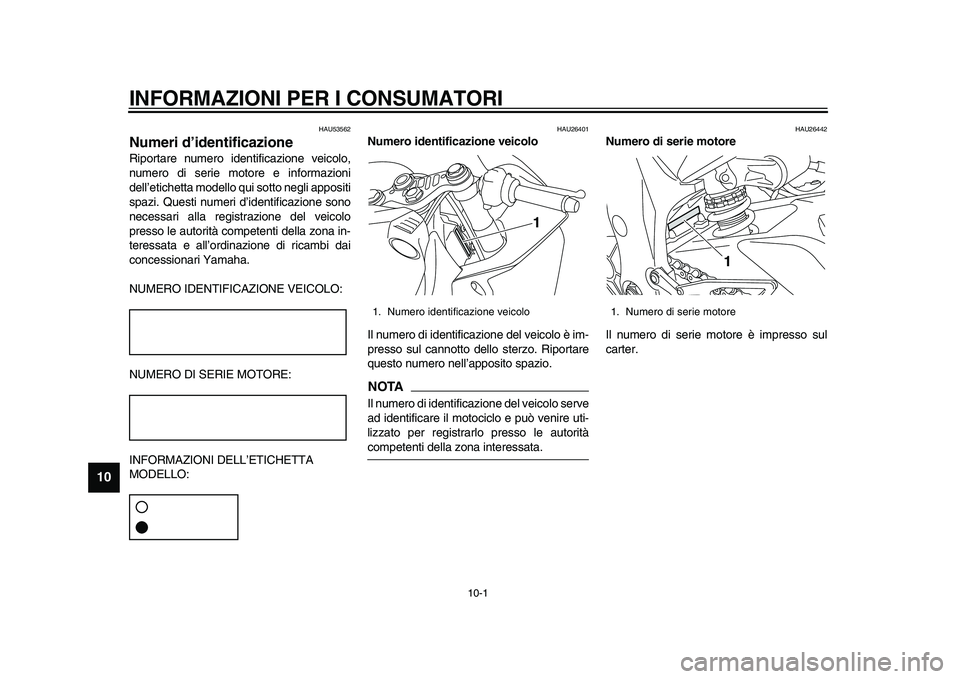

INFORMAZIONI PER I CONSUMATORI
HAU53562
Numeri d’identificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appositi
spazi. Questi numeri d’identificazione sono
necessari alla registrazione del veicolo
presso le autorità competenti della zona in-
teressata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
1. Numero identificazione veicolo
1
1. Numero di serie motore
1
2CR-28199-HG.book 1 ページ ２０１５年５月１日　金曜日　午前１０時４９分

INFORMAZIONI PER I CONSUMATORI
10-2
1
2
3
4
5
6
7
8
91011
12
HAU26521

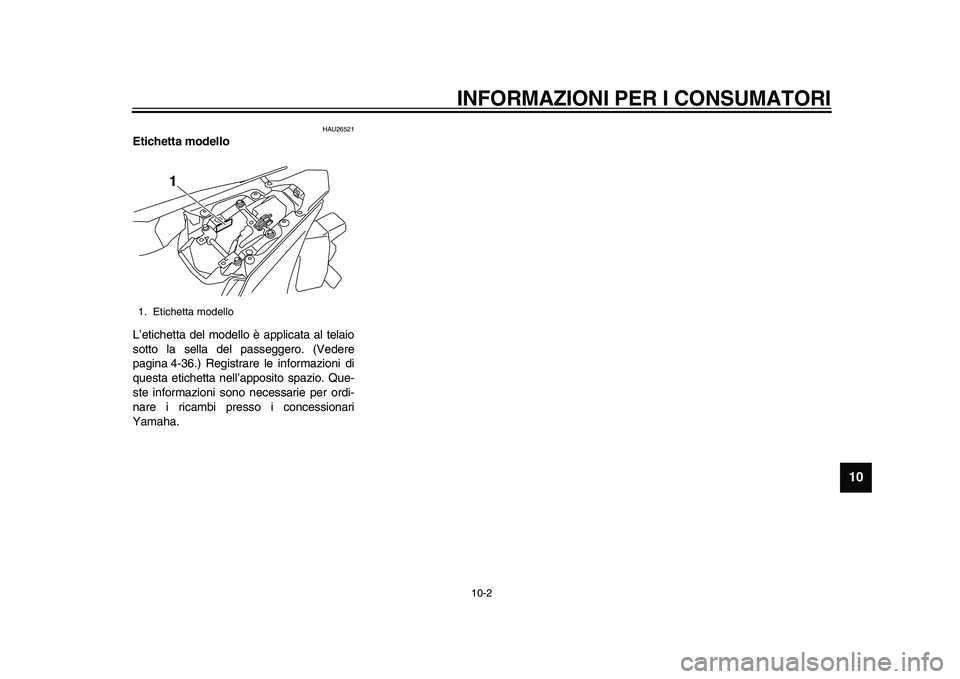

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere
pagina 4-36.) Registrare le informazioni di
questa etichetta nell’apposito spazio. Que-
ste informazioni sono necessarie per ordi-
nare i ricambi presso i concessionari
Yamaha.1. Etichetta modello
1
2CR-28199-HG.book 2 ページ ２０１５年５月１日　金曜日　午前１０時４９分

11-1
1
2
3
4
5
6
7
8
9
1011
12

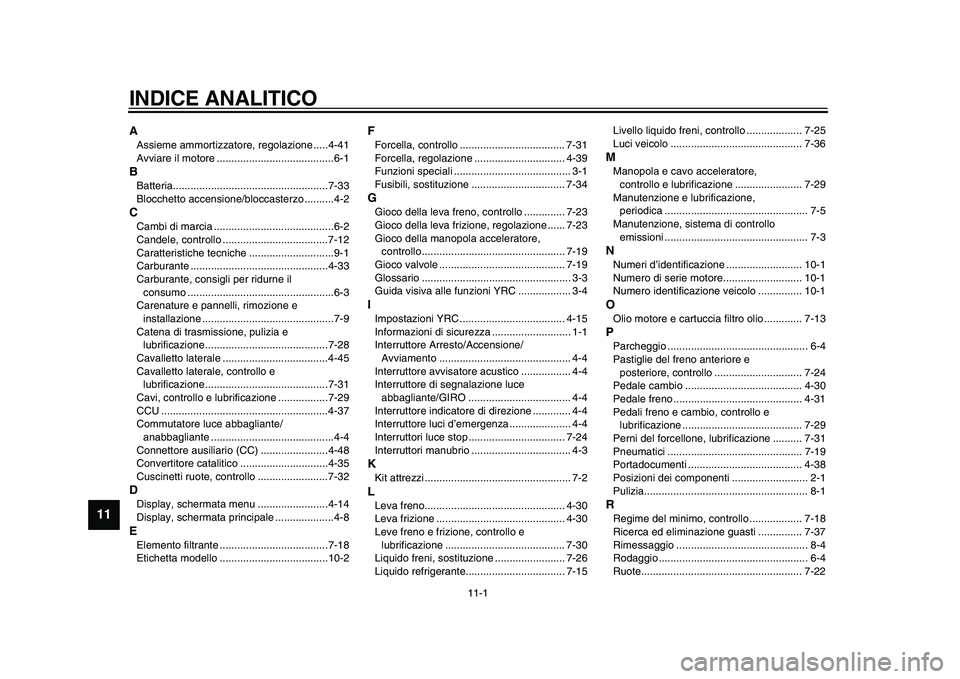

INDICE ANALITICOAAssieme ammortizzatore, regolazione .....4-41
Avviare il motore ........................................6-1BBatteria.....................................................7-33
Blocchetto accensione/bloccasterzo ..........4-2CCambi di marcia .........................................6-2
Candele, controllo ....................................7-12
Caratteristiche tecniche .............................9-1
Carburante ...............................................4-33
Carburante, consigli per ridurne il consumo ..................................................6-3
Carenature e pannelli, rimozione e installazione .............................................7-9
Catena di trasmissione, pulizia e lubrificazione..........................................7-28
Cavalletto laterale ....................................4-45
Cavalletto laterale, controllo e
lubrificazione..........................................7-31
Cavi, controllo e lubrificazione .................7-29
CCU .........................................................4-37
Commutatore luce abbagliante/ anabbagliante ..........................................4-4
Connettore ausiliario (CC) .......................4-48
Convertitore catalitico ..............................4-35
Cuscinetti ruote, controllo ........................7-32DDisplay, schermata menu ........................4-14
Display, schermata principale ....................4-8EElemento filtrante .....................................7-18
Etichetta modello .....................................10-2
FForcella, controllo .................................... 7-31
Forcella, regolazione ............................... 4-39
Funzioni speciali ........................................ 3-1
Fusibili, sostituzione ................................ 7-34GGioco della leva freno, controllo .............. 7-23
Gioco della leva friz ione, regolazione ...... 7-23
Gioco della manopola acceleratore, controllo................................................. 7-19
Gioco valvole ........................................... 7-19
Glossario ................................................... 3-3
Guida visiva alle funzioni YRC .................. 3-4IImpostazioni YRC .................................... 4-15
Informazioni di sicurezza ........................... 1-1
Interruttore Arresto/Accensione/ Avviamento ............................................. 4-4
Interruttore avvisatore acustico ................. 4-4
Interruttore di segnalazione luce abbagliante/GIRO ................................... 4-4
Interruttore indicatore di direzione ............. 4-4
Interruttore luci d’emergenza ..................... 4-4
Interruttori luce stop ................................. 7-24
Interruttori manubrio .................................. 4-3KKit attrezzi .................................................. 7-2LLeva freno................................................ 4-30
Leva frizione ............................................ 4-30
Leve freno e frizione, controllo e
lubrificazione ......................................... 7-30
Liquido freni, sostituzione ........................ 7-26
Liquido refrigerante.................................. 7-15 Livello liquido freni, controllo ................... 7-25
Luci veicolo ............................................. 7-36
MManopola e cavo acceleratore,
controllo e lubrificazione ....................... 7-29
Manutenzione e lubrificazione, periodica ................................................. 7-5
Manutenzione, sistema di controllo
emissioni ................................................. 7-3NNumeri d’identificazione .......................... 10-1
Numero di serie motore........................... 10-1
Numero identificazione veicolo ............... 10-1OOlio motore e cartuccia filtro olio ............. 7-13PParcheggio ................................................ 6-4
Pastiglie del freno anteriore e posteriore, controllo .............................. 7-24
Pedale cambio ........................................ 4-30
Pedale freno ............................................ 4-31
Pedali freno e cambio, controllo e lubrificazione ......................................... 7-29
Perni del forcellone, lubrificazione .......... 7-31
Pneumatici .............................................. 7-19
Portadocumenti ....................................... 4-38
Posizioni dei componenti .......................... 2-1
Pulizia........................................................ 8-1RRegime del minimo, controllo .................. 7-18
Ricerca ed eliminazione guasti ............... 7-37
Rimessaggio ............................................. 8-4
Rodaggio ................................................... 6-4
Ruote....................................................... 7-22
2CR-28199-HG.book 1 ページ ２０１５年５月１日　金曜日　午前１０時４９分

INDICE ANALITICO
11-2
1
2
3
4
5
6
7
8
9
101112
SSelle......................................................... 4-36
Sistema d’interr uzione circuito
accensione ............................................ 4-46
Sistema EXUP ......................................... 4-45
Sistema frenante ..................................... 4-31
Sistema immobilizzatore............................ 4-1
Sostegno del motociclo ........................... 7-37
Specchietti retrovisori .............................. 4-39
Spia ABS ................................................... 4-6
Spia cambio marce .................................... 4-6
Spia controllo stabilità................................ 4-7
Spia guasto motore e sistema ................... 4-7
Spia immobilizer ........................................ 4-6
Spia indicatore di direzione ....................... 4-5
Spia livello carburante ............................... 4-6
Spia luce abbagliante ................................ 4-6
Spia marcia in folle .................................... 4-6
Spia pressione olio e temperatura liquido refrigerante................................... 4-7
Spie di segnalazione e di avvertimento ..... 4-5
Sterzo, controllo....................................... 7-32TTabelle di ricerca ed eliminazione guasti ..................................................... 7-39
Tappo serbatoio carburante .................... 4-33
Tensione della catena ............................. 7-27
Tubetto sfiato e tubo di troppopieno del serbatoio carburante ............................. 4-35VVerniciatura opaca, prestare attenzione .... 8-1YYRC (Yamaha Ride Control) ..................... 3-1
2CR-28199-HG.book 2 ページ ２０１５年５月１日　金曜日　午前１０時４９分

2CR-28199-HG.book 3 ページ ２０１５年５月１日　金曜日　午前１０時４９分

2CR-28199-HG_Euro-immobi_Hyoshi.indd 32015/05/11 11:44:54

STAMPATO SU CARTA RICICLATA
Ist\fuzi\bni \b\figinali
PRINTED IN JAPAN2015.05-0.6×1 !
(H)
2CR-28199-HG_Euro-immobi_Hyoshi.indd 42015/05/11 11:44:54
