Sicherheitsinformationen
12
3
4
5
6
7
8
9
10
11
12
Ihrem Yamaha-Händler erhalten, wurde
von Yamaha für die Verwendung an Ihrem
Fahrzeug ausgelegt, getestet und zugelas-
sen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder gut-
heißen noch empfehlen, auch dann nicht,
wenn das Produkt oder die Modifikation von
einer Yamaha-Fachwerkstatt verkauft bzw.
eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Qualität
dem Niveau von Yamaha-Originalzubehör
entspricht, bedenken Sie jedoch, dass eini-
ge Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch- führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Ko
nstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.

Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis
einschränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren
verdeckt.
Zubehör, das am Lenker oder im Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am
Lenker oder im Bereich der Teles-
kopgabel angebracht, muss dieses so leicht wie möglich sein und auf
ein Minimum beschränkt werden.
Sperrige oder große Zubehörteile können die Stabilität des Motorrads
aufgrund aerodynamis cher Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
Bestimmte Zubehörteile können den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.

Beim Anbringen elek trischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
2CR-9-G1.book 4 ページ ２０１５年８月２７日　木曜日　午後３時３１分

1-5
Sicherheitsinformationen
1
2
3
4
5
6
7
8
9
10
11
12
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 7-19.
Transport des Motorrads
Die folgenden Anweisungen sind unbedingt
zu beachten, wenn das Motorrad auf einem
anderen Fahrzeug tr ansportiert wird.
Alle losen Gegenstände vom Motorrad
entfernen.

Kontrollieren, dass der Kraftstoffhahn
(falls vorhanden) in Stellung “OFF”
steht und dass kein Kraftstoff austritt.

Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.

Einen Gang einlegen (bei Modellen
mit manueller Schaltung).

Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befestigt sind, festzurren. Geeignete Befesti-
gungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Verzur-
rung sorgfältig aus, achten Sie darauf,
dass die Riemen während des Trans-
ports nicht auf lackierten Oberflächen
scheuern.

Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
2CR-9-G1.book 5 ページ ２０１５年８月２７日　木曜日　午後３時３１分

2-1
123
4
5
6
7
8
9
10
11
12
Beschreibung
GAU10411

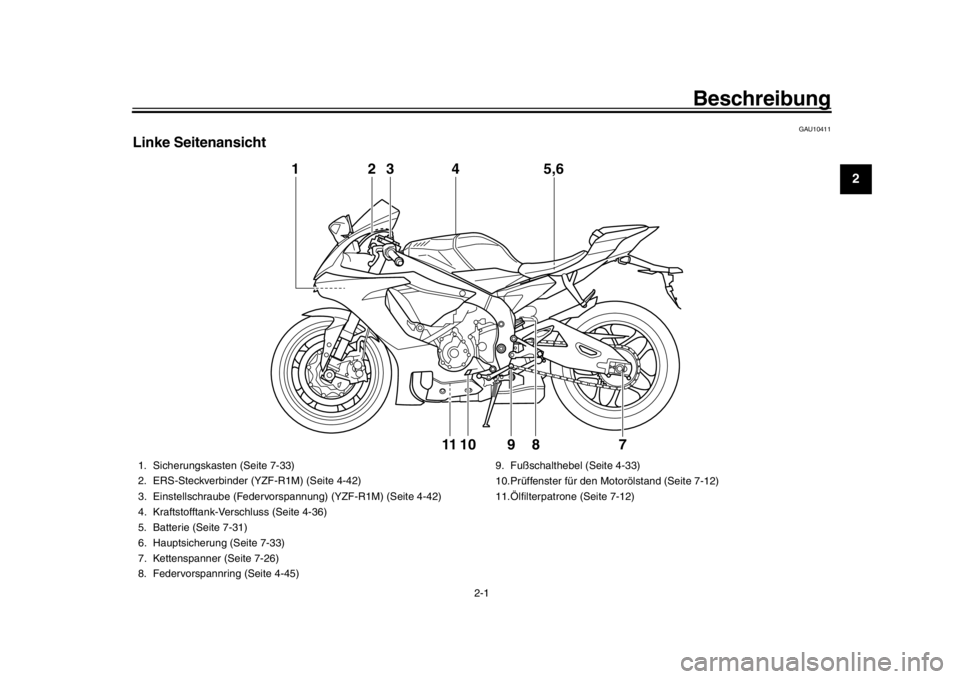

Linke Seitenansicht
1 3
4 5,6
10 89
2
11
7
1. Sicherungskasten (Seite 7-33)
2. ERS-Steckverbinder (YZF-R1M) (Seite 4-42)
3. Einstellschraube (Federvorspann ung) (YZF-R1M) (Seite 4-42)
4. Kraftstofftank-Verschluss (Seite 4-36)
5. Batterie (Seite 7-31)
6. Hauptsicherung (Seite 7-33)
7. Kettenspanner (Seite 7-26)
8. Federvorspannring (Seite 4-45) 9. Fußschalthebel (Seite 4-33)
10.Prüffenster für den Motorölstand (Seite 7-12)
11.Ölfilterpatrone (Seite 7-12)
2CR-9-G1.book 1 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Beschreibung
2-2
12
3
4
5
6
7
8
9
10
11
12

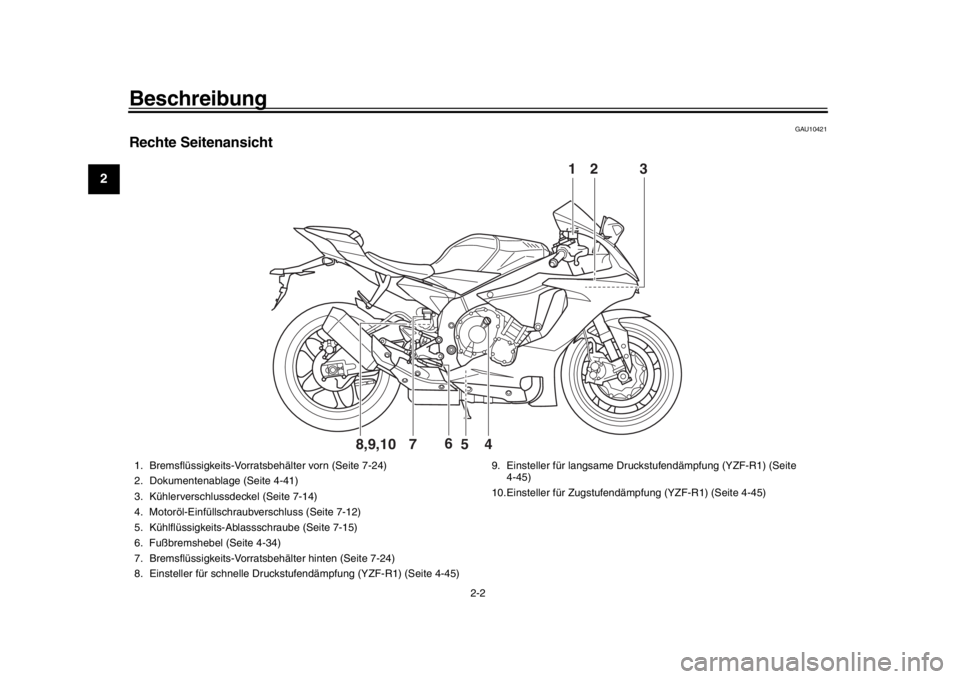

GAU10421
Rechte Seitenansicht
32
4
6
7
5
1
8,9,10
1. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 7-24)
2. Dokumentenablage (Seite 4-41)
3. Kühlerverschlussdeckel (Seite 7-14)
4. Motoröl-Einfüllschraubverschluss (Seite 7-12)
5. Kühlflüssigkeits-Ablassschraube (Seite 7-15)
6. Fußbremshebel (Seite 4-34)
7. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 7-24)
8. Einsteller für schnelle Druckstuf endämpfung (YZF-R1) (Seite 4-45) 9. Einsteller für langsame Druc
kstufendämpfung (YZF-R1) (Seite
4-45)
10.Einsteller für Zugstufendäm pfung (YZF-R1) (Seite 4-45)
2CR-9-G1.book 2 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Beschreibung
2-3
123
4
5
6
7
8
9
10
11
12

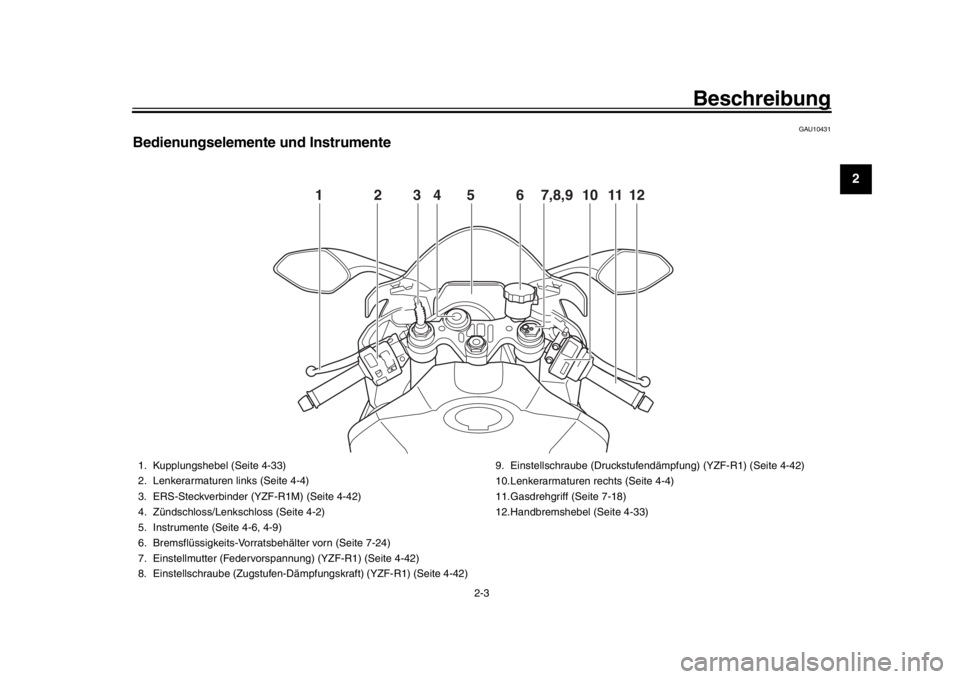

GAU10431
Bedienungselemente und Instrumente
12456 101112
3
7,8,9
1. Kupplungshebel (Seite 4-33)
2. Lenkerarmaturen links (Seite 4-4)
3. ERS-Steckverbinder (YZF-R1M) (Seite 4-42)
4. Zündschloss/Lenkschloss (Seite 4-2)
5. Instrumente (Seite 4-6, 4-9)
6. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 7-24)
7. Einstellmutter (Federvorspann ung) (YZF-R1) (Seite 4-42)
8. Einstellschraube (Zugstufen-Dämpf ungskraft) (YZF-R1) (Seite 4-42)9. Einstellschraube (Druckstufendämpfung) (YZF-R1) (Seite 4-42)
10.Lenkerarmaturen rechts (Seite 4-4)
11.Gasdrehgriff (Seite 7-18)
12.Handbremshebel (Seite 4-33)
2CR-9-G1.book 3 ページ ２０１５年８月２７日　木曜日　午後３時３１分

3-1
1
23
4
5
6
7
8
9
10
11
12
Besondere Merkmale
GAU66291
YRC (Yamaha Fahrkontrolle)Das YRC-System (Yamaha Fahrkontrolle)
ist ein aus mehrer en Sensoren und Rege-
lungskomponenten bestehendes System
zur Unterstützung eines verbesserten Fah-
rerlebnisses. Das Fahrzeug misst Kräfte
entlang der Längsachse (vorne - hinten),
Querachse (links - rechts) und der vertika-
len Achse (oben - unten) und kann auf diese
reagieren. Neigungswinkel und Beschleuni-
gungskräfte werden ebenfalls gemessen.
Diese Informationen werden mehrmals pro
Sekunde verarbeitet und die zugehörigen
physikalischen Systeme werden automa-
tisch nach Erfordernis nachjustiert. Die un-
ten aufgeführten Funktionen repräsentieren
individuelle YRC-Komponenten, die zur An-
passung an den Fahrer oder an die Fahrbe-
dingungen ein-/ausgeschaltet oder justiert
werden können. Näheres zu den Einstellun-
gen siehe “MENU” auf Seite 4-15.
WARNUNG
GWA18220
Die Yamaha Fahrkontrolle (YRC) entbin-
det den Fahrer nicht von seiner Verant-
wortung, den geeigneten Fahrstil
anzuwenden und ersetzt nicht seine
praktische Erfahrung. Dieses System
kann keinen Kontrollverlust verhindern,
der durch Fahrerfehler verursacht wurde wie z.B. zu schnelles Fahren für die vor-
liegenden Straßen- oder Verkehrsbedin-
gungen, einschließlich Traktionsverlust
wegen zu hoher Geschwindigkeit am
Kurveneingang, starke Beschleunigung
bei scharfer Schräg
lage oder während
des Bremsvorgangs und es kann kein
Durchrutschen oder Anheben des Vor-
derrads (“Wheelies”) verhindern. Fahren
Sie, wie mit jedem anderen Motorrad
auch, stets innerhalb Ihrer Grenzen, sei-
en Sie sich Ihrer Umgebungsbedingun-
gen bewusst und fahren Sie angepasst
an diese Bedingungen. Machen Sie sich
gründlich damit vertraut, wie sich das
Motorrad bei den verschiedenen
YRC-Einstellungen verhält, bevor Sie
anspruchsvollere Fahrmanöver auspro-
bieren.
PWR
Das System für den Leistungsabgabe-Mo-
dus besteht aus vier verschiedenen Steue-
rungs-Kennfeldern, die die
Drosselklappenöffnung in Abhängigkeit von
der Stellung (in Grad) des Gasdrehgriffs re-
geln, das heißt, es kann ein Leistungsabga-
be-Modus gewählt werden, der Ihren
persönlichen Präferenz en und der Fahrum-
gebung am besten entspricht. TCS
Das Traktionskontrollsystem sorgt dafür,
dass bei Beschleunigungsvorgängen die
Traktion erhalten bleibt. Wenn die Senso-
ren erkennen, dass das Hinterrad zu rut-
schen beginnt (unkontrolliertes
Durchdrehen), greift das
Traktionskontroll-
system in die Regelung der Motorleistung
ein, um die Traktion wiederherzustellen. Die
Kontroll-/Warnleuchte des Traktionskont-
rollsystems blinkt, um dem Fahrer anzuzei-
gen, dass die Traktionskontrolle
eingegriffen hat.

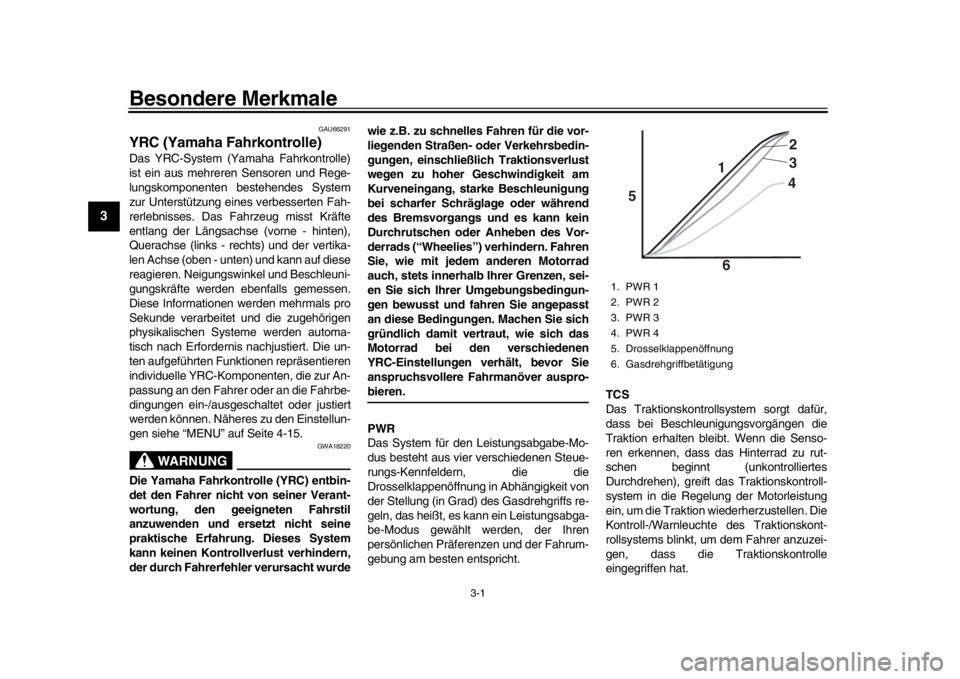

1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Drosselklappenöffnung
6. Gasdrehgriffbetätigung
5
64
3 2
1
2CR-9-G1.book 1 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Besondere Merkmale
3-2
1
234
5
6
7
8
9
10
11
12

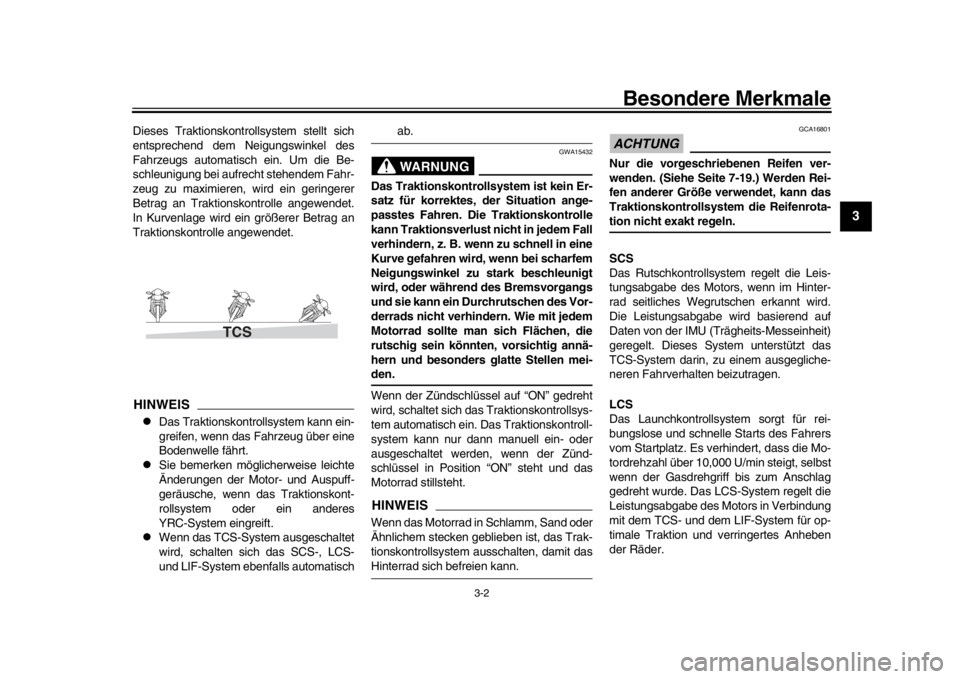

Dieses Traktionskontrollsystem stellt sich
entsprechend dem Neigungswinkel des
Fahrzeugs automatisch ein. Um die Be-
schleunigung bei aufrecht stehendem Fahr-
zeug zu maximieren, wird ein geringerer
Betrag an Traktionskontrolle angewendet.
In Kurvenlage wird ein größerer Betrag an
Traktionskontrolle angewendet.HINWEIS
Das Traktionskontrollsystem kann ein-
greifen, wenn das Fahrzeug über eine
Bodenwelle fährt.

Sie bemerken möglicherweise leichte
Änderungen der Motor- und Auspuff-
geräusche, wenn das Traktionskont-
rollsystem oder ein anderes
YRC-System eingreift.

Wenn das TCS-System ausgeschaltet
wird, schalten sich das SCS-, LCS-
und LIF-System ebenfalls automatisch
ab.WARNUNG
GWA15432
Das Traktionskontrollsystem ist kein Er-
satz für korrektes, der Situation ange-
passtes Fahren. Die Traktionskontrolle
kann Traktionsverlust nicht in jedem Fall
verhindern, z. B. wenn zu schnell in eine
Kurve gefahren wird, wenn bei scharfem
Neigungswinkel zu stark beschleunigt
wird, oder während des Bremsvorgangs
und sie kann ein Durchrutschen des Vor-
derrads nicht verhindern. Wie mit jedem
Motorrad sollte man sich Flächen, die
rutschig sein könnten, vorsichtig annä-
hern und besonders glatte Stellen mei-den.
Wenn der Zündschlüssel auf “ON” gedreht
wird, schaltet sich das Traktionskontrollsys-
tem automatisch ein. Das Traktionskontroll-
system kann nur dann manuell ein- oder
ausgeschaltet werden, wenn der Zünd-
schlüssel in Position “ON” steht und das
Motorrad stillsteht.HINWEISWenn das Motorrad in Schlamm, Sand oder
Ähnlichem stecken g eblieben ist, das Trak-
tionskontrollsystem ausschalten, damit dasHinterrad sich befreien kann.
ACHTUNG
GCA16801
Nur die vorgeschriebenen Reifen ver-
wenden. (Siehe Seite 7-19.) Werden Rei-
fen anderer Größe verwendet, kann das
Traktionskontrollsystem die Reifenrota-tion nicht exakt regeln.
SCS
Das Rutschkontrollsystem regelt die Leis-
tungsabgabe des Motors, wenn im Hinter-
rad seitliches Wegrutschen erkannt wird.
Die Leistungsabgabe wird basierend auf
Daten von der IMU (Trägheits-Messeinheit)
geregelt. Dieses System unterstützt das
TCS-System darin, zu einem ausgegliche-
neren Fahrverhalten beizutragen.
LCS
Das Launchkontrollsystem sorgt für rei-
bungslose und schnelle Starts des Fahrers
vom Startplatz. Es verhindert, dass die Mo-
tordrehzahl über 10,000 U/min steigt, selbst
wenn der Gasdrehgriff bis zum Anschlag
gedreht wurde. Das LCS-System regelt die
Leistungsabgabe des Motors in Verbindung
mit dem TCS- und dem LIF-System für op-
timale Traktion und verringertes Anheben
der Räder.
TCS
2CR-9-G1.book 2 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Besondere Merkmale
3-3
1
23
4
5
6
7
8
9
10
11
12
ACHTUNG
GCA22950
Auch wenn das LCS-System verwendet
wird, muss der Kupplungshebel lang-
sam losgelassen werden, um eine Be-schädigung der Kupplung zu vermeiden.HINWEISLCS ist ausschließlich zur Verwendung aufRennstrecken vorgesehen.
QSS
Der Schaltassistent (Q SS) ermöglicht ein
elektronisch unterstü tztes Hochschalten bei
Vollgas und ohne Betätigung des Kupp-
lungshebels. Wenn der am Schaltgestänge
befindliche Schalter eine Bewegung des
Schalthebels erkennt, wird die Leistungsab-
gabe des Motors angepasst und das An-
triebs-Drehmoment vorübergehend
herausgenommen, um den Gangwechsel
zu ermöglichen.HINWEIS
QSS arbeitet bei Geschwindigkeiten
von mindestens 20 km/h bei Motor-
drehzahlen von 2000 U/min oder hö-
her und nur beim Beschleunigen.

QSS arbeitet nicht, wenn der Kupp-lungshebel gezogen ist. LIF
Das Hubkontrollsystem reduziert die Rate,
mit der das Vorderr
ad bei extremer Be-
schleunigung weiter steigen will, z.B. wäh-
rend Starts oder bei m Herausfahren aus
Kurven. Wenn ein Anheben des Vorderrads
erkannt wird, wird die Motorleistung so ge-
regelt, dass das Anheben des Vorderrads
sich verlangsamt, ohne dass die Beschleu-
nigung geringer wird.
ERS (YZF-R1M)
Die Elektronische Rennfederung von Öh-
lins bietet eine elektrisch gesteuerte Fede-
rungsdämpfung. Das Sy stem wird von der
SCU (Federungs-Steuerungseinheit) ge-
steuert, die unabhängige Einstellungen der
Druckstufen- und Zugstufen-Dämpfungs-
kraft am Vorder- und Hinterrad vornimmt.
Es gibt zwei Modi, Automatik und manuell.
Der Automatik-Modus ist ein aktives Fede-
rungs-Steuerungssystem, das aktiv die
Dämpfungskräfte einstellt, basierend auf
den Fahrbedingungen. Der manuelle Mo-
dus ist ein Feintuning der traditionellen Fe-
derungseinstellung.
GAU66311
GlossarABS - Antiblockiersystem
ABS ECU - Steuergerät Antiblockiersystem
CCU - Kommunikations-Steuergerät
ECU - Elektronisches Steuergerät
ERS - Elektronische Rennfederung
GPS - Global Positioning System
IMU - Trägheits-Messeinheit
LCS - Launchkontrollsystem
LIF - Hubkontrollsystem
PWR - Leistungsabgabe-Modus
QSS - Schnellschaltsystem
SC - Stabilitätskontrolle
SCS - Rutschkontrollsystem
SCU - Federungs-Steuergerät
TCS - Traktionskontrollsystem
UBS - Vereinigtes Bremssystem
YRC - Yamaha Fahrkontrolle
2CR-9-G1.book 3 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Besondere Merkmale
3-4
1
234
5
6
7
8
9
10
11
12
GAU66910

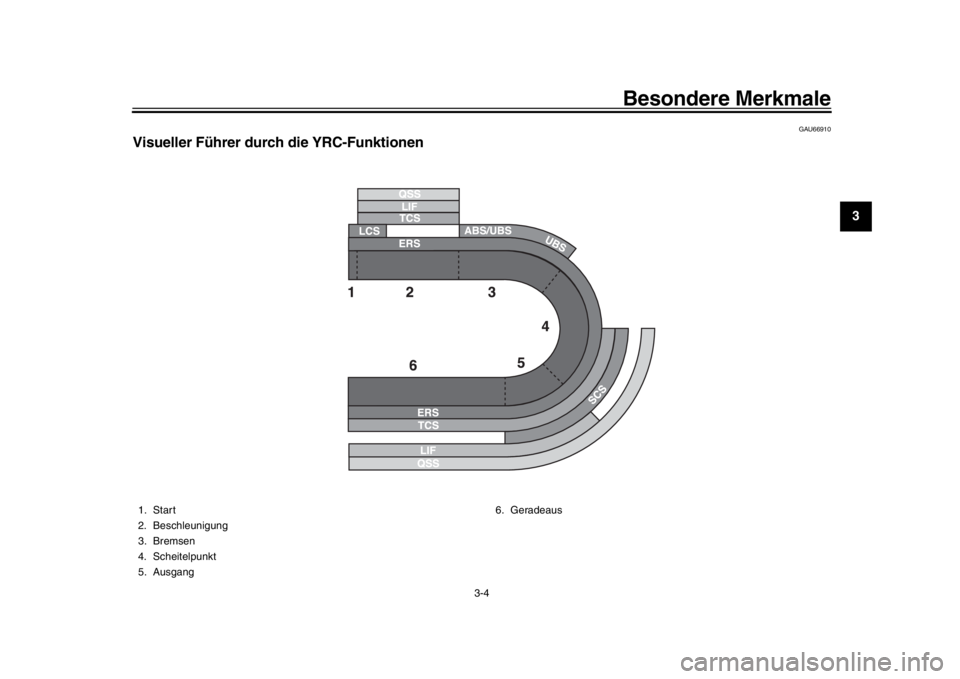

Visueller Führer durch die YRC-Funktionen1. Start
2. Beschleunigung
3. Bremsen
4. Scheitelpunkt
5. Ausgang 6. Geradeaus
2CR-9-G1.book 4 ページ ２０１５年８月２７日　木曜日　午後３時３１分

4-1
1
2
34
5
6
7
8
9
10
11
12
Funktionen der Instrument e und Bedienungselemente
GAU10978
System der WegfahrsperreDieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten:
einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)

zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können

einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)

einer Wegfahrsperren-Einheit

ein ECU

einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 4-7.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Da die
Programmierung ein schwieriges Verfahren
ist, sind das Fahrzeug und alle drei Schlüs-
sel zu einer Yamaha-Fachwerkstatt zu brin-
gen, um sie dort programmieren zu lassen.
Den Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG
GCA11822

DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Starten
des Fahrzeugs verwendet werden, wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-
er Standardschlüssel wird
gebraucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es
äußerst empfehlenswert immer ei-
nen der programmierten Standard-
schlüssel zum Fahren zu
verwenden und den Hauptschlüs-
sel an einem sicheren Ort aufzube-
wahren.

Die Schlüssel nicht in Wasser tau-
chen.

Die Schlüssel vor extrem hohen
Temperaturen schützen.

Die Schlüssel keinen starken Mag-
netfeldern aussetzen (dies beinhal-
tet, ist aber nicht begrenzt auf
Produkte wie Lautsprecher, usw.).

Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.

Keine schweren Gegenstände auf
die Schlüssel legen.

Die Schlüssel nicht nachschleifen
oder sonst wie verändern.

Den Kunststoffteil der Schlüssel
nicht zerlegen.

Keine zwei Schlüssel eines Weg-

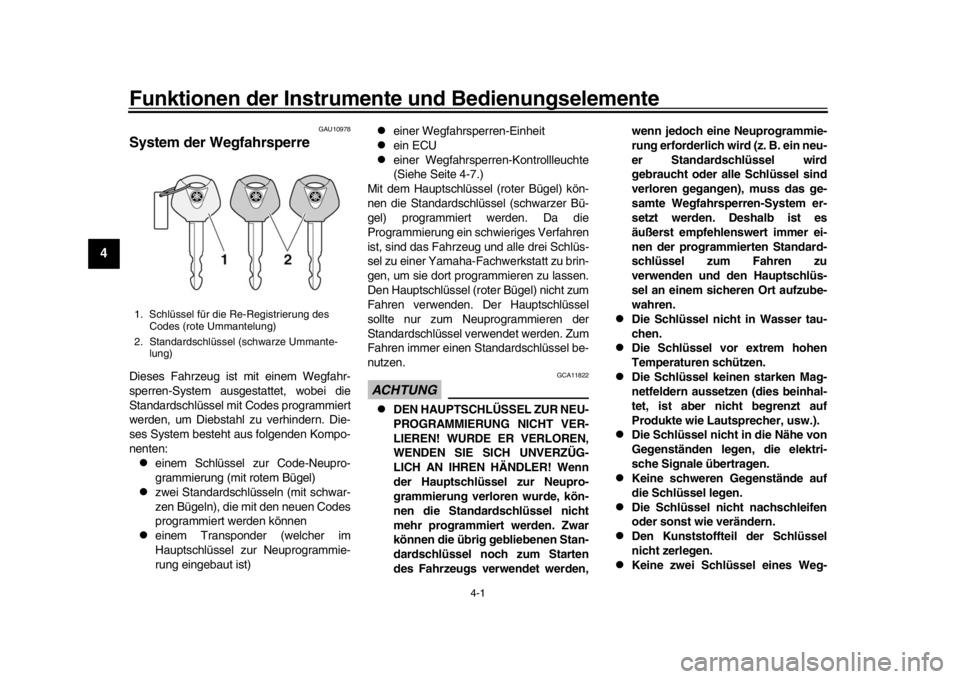

1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummante- lung)
2CR-9-G1.book 1 ページ ２０１５年８月２７日　木曜日　午後３時３１分
