Commandes et instruments
4-29
1
2
345
6
7
8
9
10
11
12
4. Sélectionner STREET MODE 1-1.
5. Sélectionner l’élément à afficher à l’aide de la molette de réglage.N.B.Les informations qui peuvent être affichées
sont les suivantes :
A.TEMP : température de l’air
C.TEMP : température du liquide de refroi-
dissement
TRIP-1 : totalisateur journalier 1 TRIP-2 : totalisateur journalier 2
ODO : compteur kilométrique
FUEL CON : quantité de carburant consom-
mé
FUEL AVG : consommation moyenne de
carburant
CRNT FUEL : consommation actuelle de
carburant
6. Sélectionner STREET MODE 1-2 ou TRACK MODE pour définir les élé-
ments restants du groupe DISPLAY-1.
7. Sélectionner le symbole triangle pour quitter le module. Pour définir les
autres groupes d’affichage, répéter les
opérations à partir de l’étape 3.
“Brightness”
Ce module permet de régler le niveau géné-
ral de luminosité de l’écran d’affichage. Réglage de la luminosité
1. Sélectionner “Brightness”.
2. Sélectionner le niveau de luminosité
souhaité en tournant le commutateur à
molette, puis appuyer brièvement des-
sus pour définir le réglage.
“Clock”
Ce module permet de régler la montre.




Commandes et instruments
4-30
1
2
34
5
6
7
8
9
10
11
12
Réglage de la montre1. Dans l’écran MENU, sélectionner “Clock”.
2. Si “Clock” est sélectionné, le chiffre des heures est mis en surbrillance.
3. Régler l’heure en tournant le commu- tateur à molette, puis appuyer briève-
ment dessus. 4. Le chiffre des minutes vont être mis en
surbrillance.
5. Régler les minutes en tournant le com- mutateur à molette, puis appuyer briè-
vement dessus. 6. Appuyer de nouveau brièvement sur la
molette de réglage pour quitter le mo-
dule et revenir à l’écran MENU.
“All Reset”
Ce module permet de rétablir tous les ré-
glages d’usine ou par défaut, sauf ceux du
compteur kilométrique et de la montre.
Sélectionner YES pour remettre à zéro tous
les éléments. Après avoir sélectionné OUI,
tous les éléments sont réinitialisés et l’affi-
chage revient automatiquement à l’écran
MENU.




Commandes et instruments
4-31
1
2
345
6
7
8
9
10
11
12
FAU12822
Levier d’embrayageLe levier d’embrayage se trouve sur la poi-
gnée gauche du guidon. Pour débrayer, ti-
rer le levier vers la poignée. Pour embrayer,
relâcher le levier. Un fonctionnement en
douceur s’obtient en tirant le levier rapide-
ment et en le relâchant lentement.
Le levier d’embrayage est équipé d’un
contacteur d’embray age, qui est un compo-
sant du circuit du coupe-circuit d’allumage.
(Voir page 4-48.)
FAU67010
SélecteurLe sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 6 vi-
tesses à prise constante.
Lorsque le système de passage rapide des
rapports est activé, le contacteur de pas-
sage des rapports détec te le mouvement du
sélecteur et permet le passage à un rapport
supérieur sans actionnement du levier
d’embrayage. Se reporter à la section QSS
à la page 4-18 pour plus d’informations.
FAU67033
Levier de freinLe levier de frein se trouve sur la poignée
droite du guidon. Pour actionner le frein
avant, tirer le levier vers la poignée des gaz.
Ce modèle est équipé d’un système de frei-
nage intégral variable (UBS).
L’actionnement du levier de frein fait effet
sur le frein avant ainsi que sur une partie du
frein arrière. Afin d’obtenir les pleines per-
formances de freinage, il convient d’action-
ner simultanément le levier et la pédale de
frein.
1. Levier d’embrayage
1
1. Sélecteur au pied
2. Contacteur de passage des rapports
1
2
1. Repère “ ”
2. Molette de réglage de position du levier de frein
3. Levier de frein
4. Distance entre le levier de frein et la poignée
1 2
3
4




Commandes et instruments
4-32
1
2
34
5
6
7
8
9
10
11
12
N.B.Voir Système de freinage pour plus d’infor-
mations sur le fonctionnement des sys-tèmes UBS et ABS.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée
des gaz, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition de molette sélectionnée et la marque
“ ” sur le levier de frein.
FAU12944

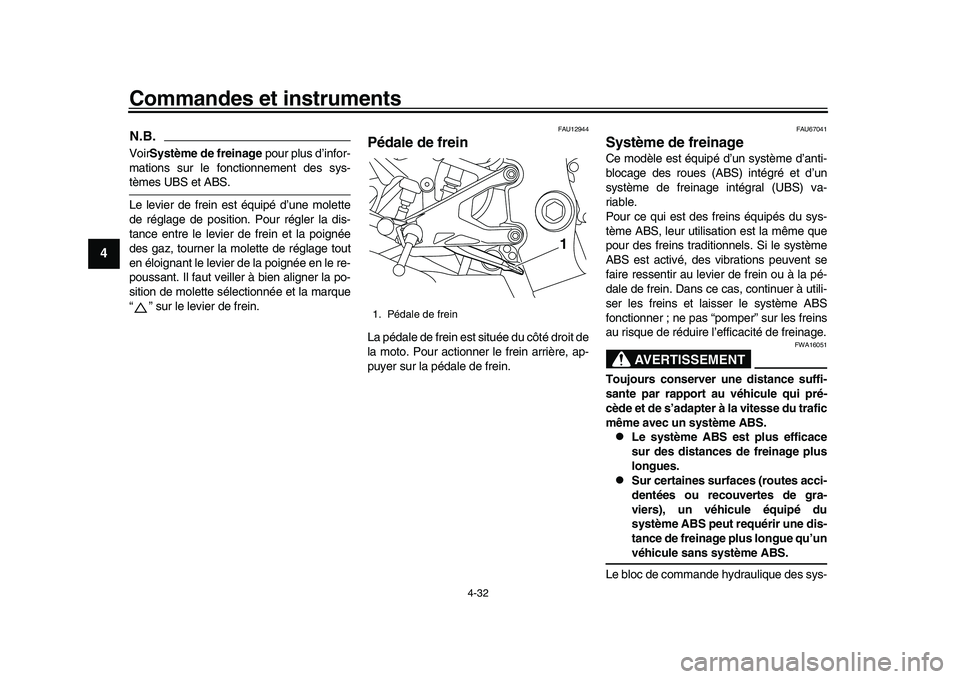

Pédale de freinLa pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU67041
Système de freinageCe modèle est équipé d’un système d’anti-
blocage des roues (A BS) intégré et d’un
système de freinage intégral (UBS) va-
riable.
Pour ce qui est des freins équipés du sys-
tème ABS, leur utilisation est la même que
pour des freins traditionnels. Si le système
ABS est activé, des vibrations peuvent se
faire ressentir au levier de frein ou à la pé-
dale de frein. Dans ce cas, continuer à utili-
ser les freins et laisser le système ABS
fonctionner ; ne pas “pomper” sur les freins
au risque de réduire l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cède et de s’adapter à la vitesse du trafic
même avec un système ABS.
Le système ABS est plus efficace
sur des distances de freinage plus
longues.

Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du
système ABS peut requérir une dis-
tance de freinage plus longue qu’unvéhicule sans système ABS.
Le bloc de commande hydraulique des sys-
1. Pédale de frein
1




Commandes et instruments
4-33
1
2
345
6
7
8
9
10
11
12

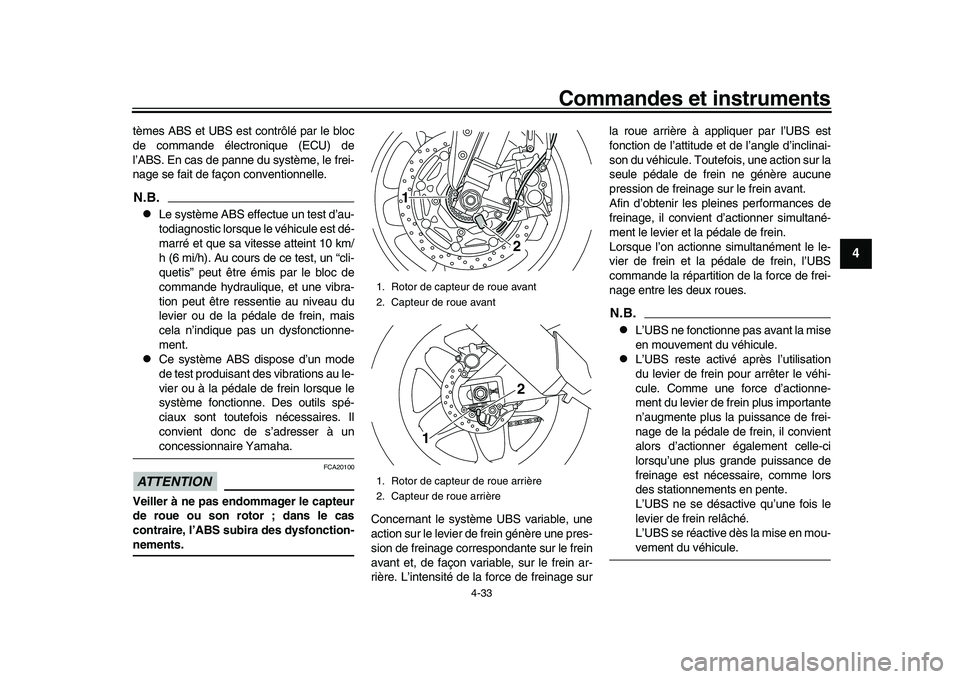

tèmes ABS et UBS est contrôlé par le bloc
de commande électronique (ECU) de
l’ABS. En cas de panne du système, le frei-
nage se fait de façon conventionnelle.N.B.
Le système ABS effectue un test d’au-
todiagnostic lorsque le véhicule est dé-
marré et que sa vitesse atteint 10 km/
h (6 mi/h). Au cours de ce test, un “cli-
quetis” peut être émis par le bloc de
commande hydraulique, et une vibra-
tion peut être ressentie au niveau du
levier ou de la pédale de frein, mais
cela n’indique pas un dysfonctionne-
ment.

Ce système ABS dispose d’un mode
de test produisant des vibrations au le-
vier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires. Il
convient donc de s’adresser à unconcessionnaire Yamaha.
ATTENTION
FCA20100
Veiller à ne pas endommager le capteur
de roue ou son rotor ; dans le cas
contraire, l’ABS subira des dysfonction-nements. Concernant le système UBS variable, une
action sur le levier de frein génère une pres-
sion de freinage correspondante sur le frein
avant et, de façon variable, sur le frein ar-
rière. L’intensité de la force de freinage surla roue arrière à appliquer par l’UBS est
fonction de l’attitude et de l’angle d’inclinai-
son du véhicule. Toutefois, une action sur la
seule pédale de frein ne génère aucune
pression de freinage sur le frein avant.
Afin d’obtenir les pleines performances de
freinage, il convient d’actionner simultané-
ment le levier et la pédale de frein.
Lorsque l’on actionne simultanément le le-
vier de frein et la pédale de frein, l’UBS
commande la répartition de la force de frei-
nage entre les deux roues.
N.B.
L’UBS ne fonctionne pas avant la mise
en mouvement du véhicule.

L’UBS reste activé après l’utilisation
du levier de frein pour arrêter le véhi-
cule. Comme une force d’actionne-
ment du levier de frein plus importante
n’augmente plus la puissance de frei-
nage de la pédale de frein, il convient
alors d’actionner également celle-ci
lorsqu’une plus grande puissance de
freinage est nécessaire, comme lors
des stationnements en pente.
L’UBS ne se désactive qu’une fois le
levier de frein relâché.
L’UBS se réactive dès la mise en mou-vement du véhicule.
1. Rotor de capteur de roue avant
2. Capteur de roue avant
1. Rotor de capteur de roue arrière
2. Capteur de roue arrière
1
22
1




Commandes et instruments
4-34
1
2
34
5
6
7
8
9
10
11
12

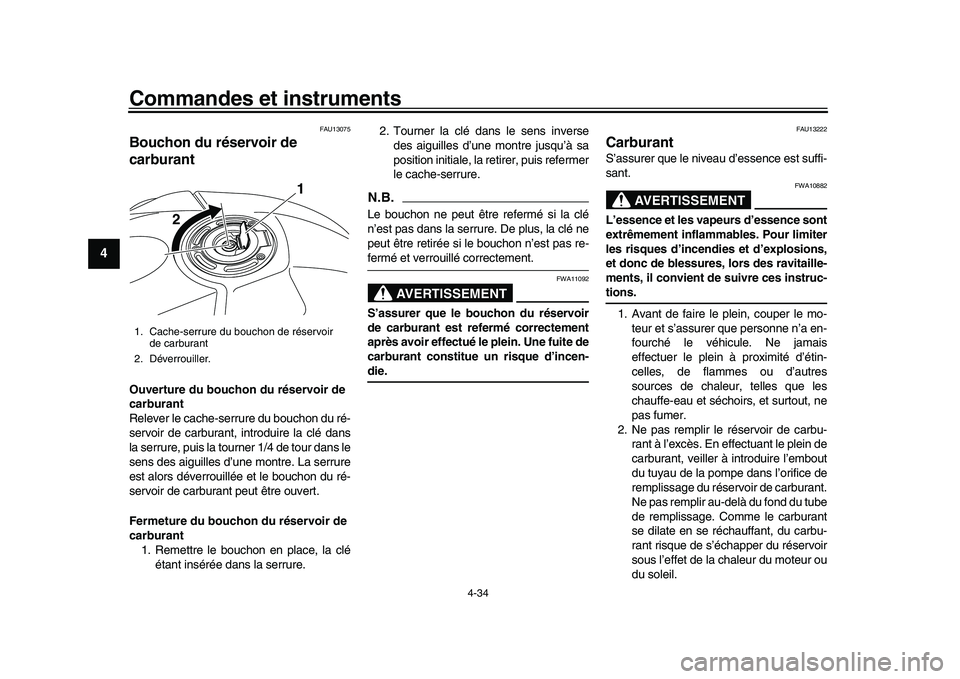

FAU13075
Bouchon du réservoir de
carburantOuverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tour ner 1/4 de tour dans le
sens des aiguilles d’une montre. La serrure
est alors déverrouillée et le bouchon du ré-
servoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant 1. Remettre le bouchon en place, la clé étant insérée dans la serrure. 2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure.
N.B.Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-fermé et verrouillé correctement.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-die.
FAU13222
CarburantS’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-tions.
1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais
effectuer le plein à proximité d’étin-
celles, de flammes ou d’autres
sources de chaleur, telles que les
chauffe-eau et séchoirs, et surtout, ne
pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carburant.
Ne pas remplir au-delà du fond du tube
de remplissage. Comme le carburant
se dilate en se réchauffant, du carbu-
rant risque de s’échapper du réservoir
sous l’effet de la chaleur du moteur ou
du soleil.
1. Cache-serrure du bouchon de réservoir de carburant
2. Déverrouiller.
1
2




Commandes et instruments
4-35
1
2
345
6
7
8
9
10
11
12
3. Essuyer immédiatement toute coulure de carburant. ATTENTION: Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon
propre, sec et doux. En effet, le car-
burant risque d’abîmer les surfaces
peintes ou les pièces en plas-
tique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala- tion importante de vapeur d’essence ou
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU75320
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans

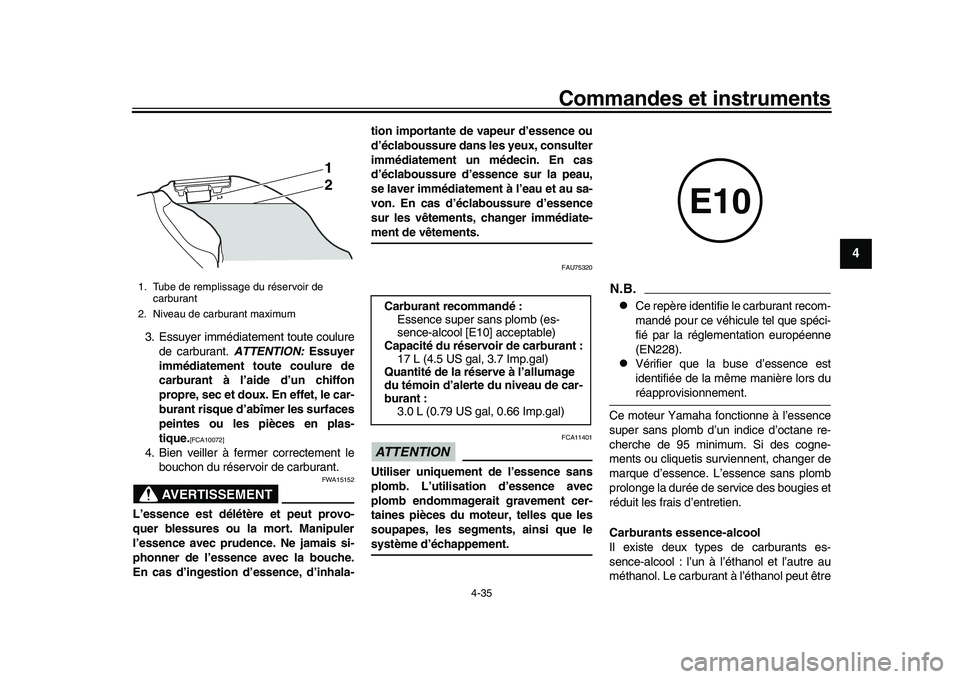

plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
N.B.
Ce repère identifie le carburant recom-
mandé pour ce véhicule tel que spéci-
fié par la réglementation européenne
(EN228).

Vérifier que la buse d’essence est
identifiée de la même manière lors duréapprovisionnement.
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 minimum. Si des cogne-
ments ou cliquetis surviennent, changer de
marque d’essence. L’essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants es-
sence-alcool : l’un à l’éthanol et l’autre au
méthanol. Le carburant à l’éthanol peut être
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant maximum
1
2
Carburant recommandé : Essence super sans plomb (es-
sence-alcool [E 10] acceptable)
Capacité du réservoir de carburant : 17 L (4.5 US gal, 3.7 Imp.gal)
Quantité de la réserve à l’allumage
du témoin d’alerte du niveau de car-
burant : 3.0 L (0.79 US gal, 0.66 Imp.gal)
E10




Commandes et instruments
4-36
1
2
34
5
6
7
8
9
10
11
12
utilisé lorsque la concentration en éthanol
ne dépasse pas 10 % (E10). Yamaha dé-
conseille l’utilisation de carburant au métha-
nol. En effet, celui-ci risque d’endommager
le système d’alimentation en carburant ou
de modifier le comportement du véhicule.
FAU58081

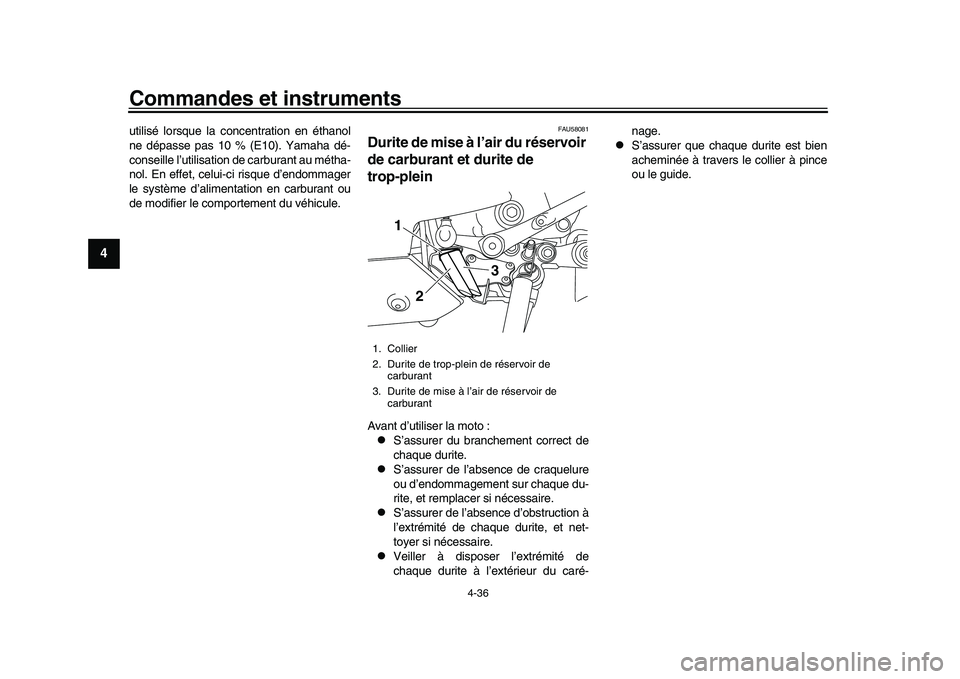

Durite de mise à l’air du réservoir
de carburant et durite de
trop-pleinAvant d’utiliser la moto :
S’assurer du branchement correct de
chaque durite.

S’assurer de l’absence de craquelure
ou d’endommagement sur chaque du-
rite, et remplacer si nécessaire.

S’assurer de l’absence d’obstruction à
l’extrémité de chaque durite, et net-
toyer si nécessaire.

Veiller à disposer l’extrémité de
chaque durite à l’extérieur du caré- nage.

S’assurer que chaque durite est bien
acheminée à travers le collier à pince
ou le guide.
1. Collier
2. Durite de trop-plein de réservoir de
carburant
3. Durite de mise à l’air de réservoir de carburant
1
2
3




Commandes et instruments
4-37
1
2
345
6
7
8
9
10
11
12
FAU13434
Pot catalytiqueLe système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.

Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.

S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.

Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques mi-
nutes. Un ralenti prolongé pourrait
provoquer une accumulation dechaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.

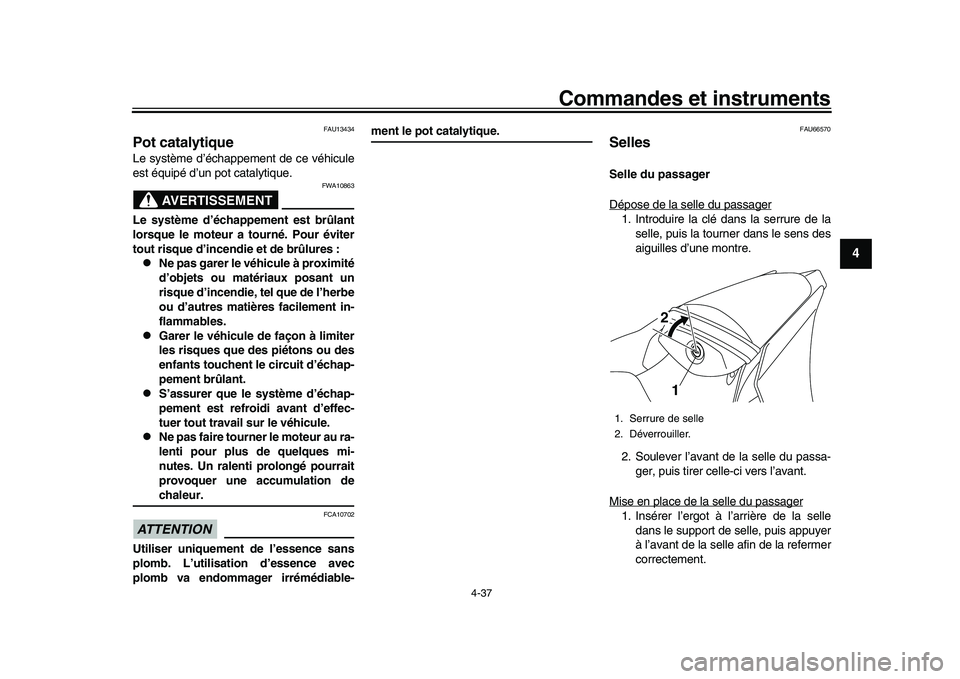

FAU66570
SellesSelle du passager
Dépose de la selle du passager1. Introduire la clé dans la serrure de la selle, puis la tourner dans le sens des
aiguilles d’une montre.
2. Soulever l’avant de la selle du passa- ger, puis tirer celle-ci vers l’avant.
Mise en place de la selle du passager1. Insérer l’ergot à l’arrière de la selle dans le support de selle, puis appuyer
à l’avant de la selle afin de la refermer
correctement.1. Serrure de selle
2. Déverrouiller.
12




Commandes et instruments
4-38
1
2
34
5
6
7
8
9
10
11
12
2. Retirer la clé.

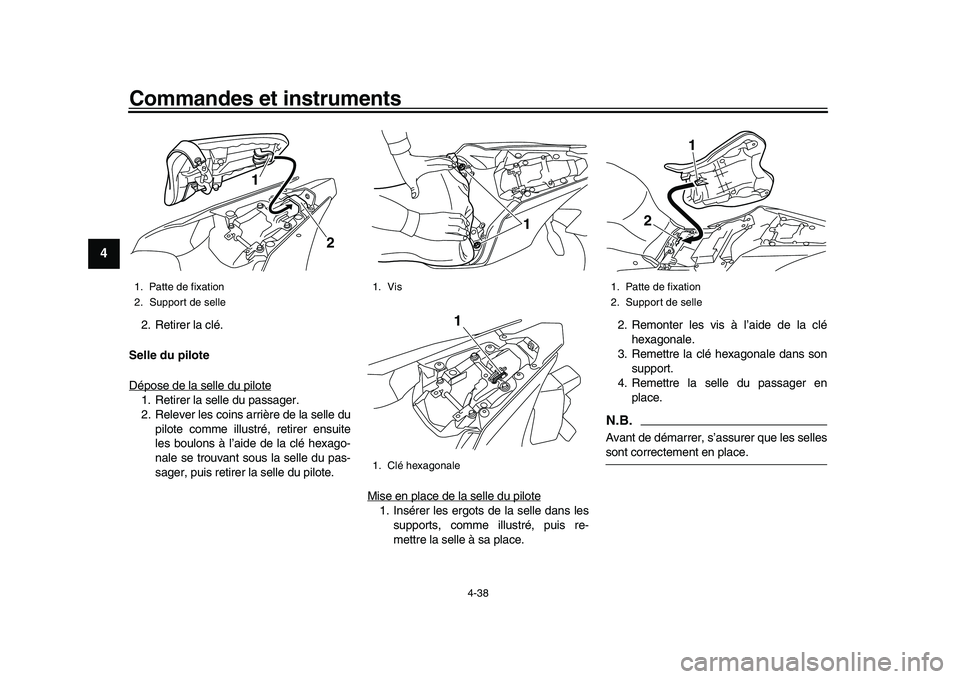

Selle du pilote
Dépose de la selle du pilote1. Retirer la selle du passager.
2. Relever les coins arrière de la selle du pilote comme illustré, retirer ensuite
les boulons à l’aide de la clé hexago-
nale se trouvant sous la selle du pas-
sager, puis retirer la selle du pilote.
Mise en place de la selle du pilote
1. Insérer les ergots de la selle dans lessupports, comme illustré, puis re-
mettre la selle à sa place. 2. Remonter les vis à l’aide de la clé
hexagonale.
3. Remettre la clé hexagonale dans son support.
4. Remettre la selle du passager en place.
N.B.Avant de démarrer, s’assurer que les sellessont correctement en place.
1. Patte de fixation
2. Support de selle
1
2
1. Vis
1. Clé hexagonale
1
1
1. Patte de fixation
2. Support de selle
1
2
