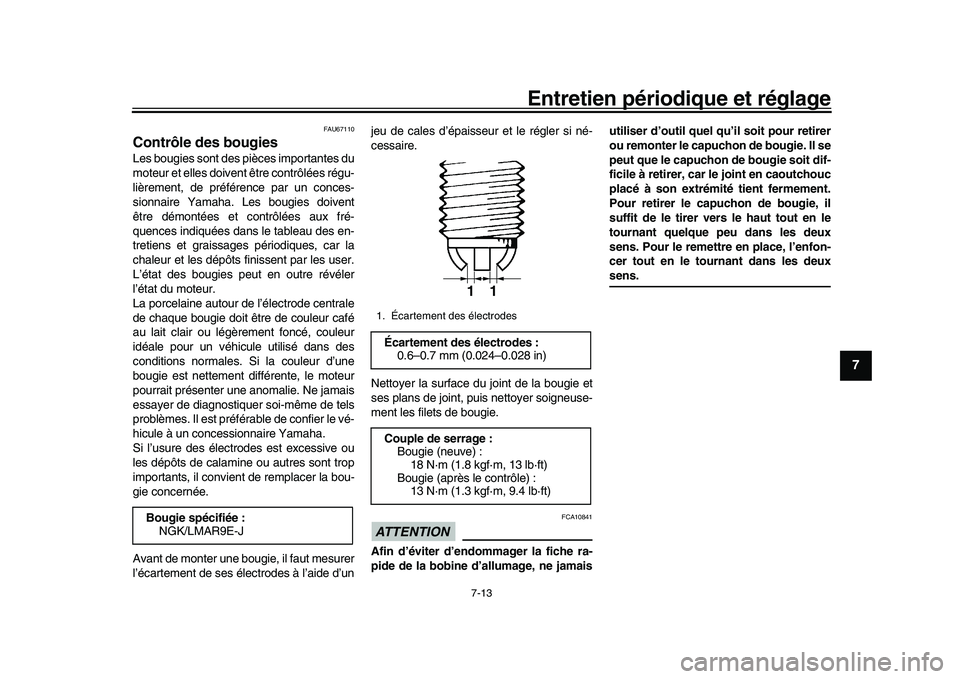

Contrôle des bougiesLes bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
ATTENTION
FCA10841
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deux
sens.
Bougie spécifiée : NGK/LMAR9E-J
1. Écartement des électrodesÉcartement des électrodes :0.6–0.7 mm (0.024–0.028 in)
Couple de serrage : Bougie (neuve) :18 N·m (1.8 kgf·m, 13 lb·ft)
Bougie (après le contrôle) : 13 N·m (1.3 kgf·m, 9.4 lb·ft)
1
1




Entretien périodique et réglage
7-14
1
2
3
4
5
67
8
9
10
11
12
FAU36112
Absorbeur de vapeurs d’essenceCe modèle est équipé d’un absorbeur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :
S’assurer du branchement correct de
chaque durite.

S’assurer de l’absence de fissures ou
d’endommagement au niveau de
chaque durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.

S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.
FAU66533
Huile moteur et cartouche du
filtre à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
Contrôle du niveau d’huile moteur 1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à la
verticale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum. 4. Si le niveau d’huile moteur est inférieur
ou égal au repère de niveau minimum,
ajouter de l’huile moteur du type re-
commandé jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile) 1. Déposer le carénage A et le cache B. (Voir page 7-10.)
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage, la
#4#3#2#1
FUEL TANK
THROTTLE BODY CHARCOAL
CANISTER
ATMOSPHERE
1. Hublot de contrôle du niveau d’huile
moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
2
3
1




Entretien périodique et réglage
7-15
1
2
3
4
5
678
9
10
11
12

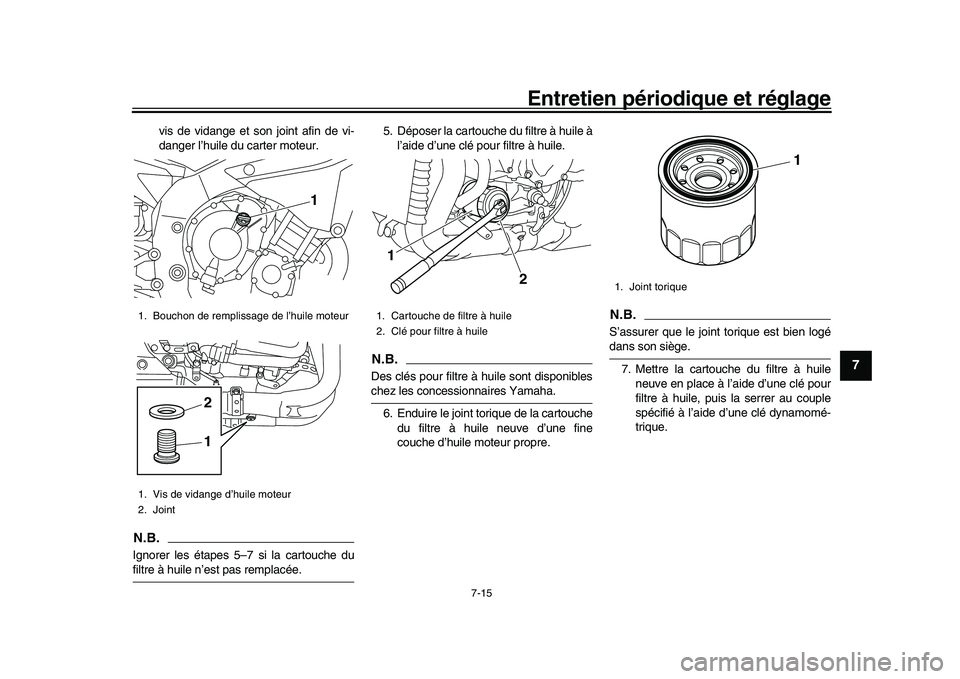

vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
N.B.Ignorer les étapes 5–7 si la cartouche dufiltre à huile n’est pas remplacée. 5. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
6. Enduire le joint torique de la cartouche du filtre à huile neuve d’une fine
couche d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logédans son siège.
7. Mettre la cartouche du filtre à huile neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
1. Bouchon de remplissage de l’huile moteur
1. Vis de vidange d’huile moteur
2. Joint
1
12
1. Cartouche de filtre à huile
2. Clé pour filtre à huile1
2
1. Joint torique
1




Entretien périodique et réglage
7-16
1
2
3
4
5
67
8
9
10
11
12

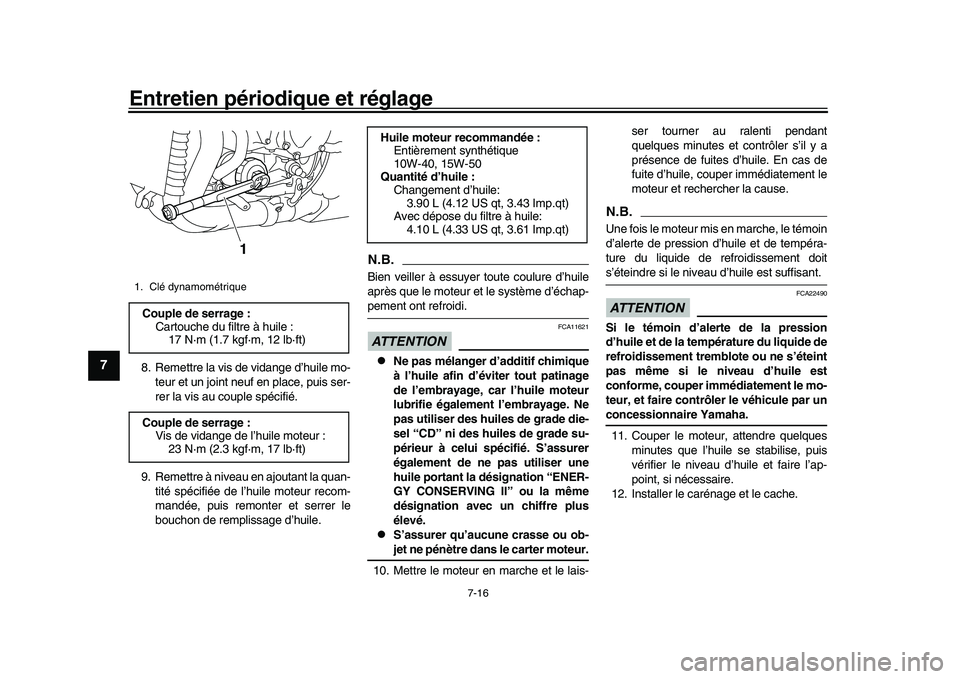

8. Remettre la vis de vidange d’huile mo- teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
9. Remettre à niveau en ajoutant la quan- tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échap-pement ont refroidi.ATTENTION
FCA11621

Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation “ENER-
GY CONSERVING II” ou la même
désignation avec un chiffre plus
élevé.

S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
10. Mettre le moteur en marche et le lais- ser tourner au ralenti pendant
quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
N.B.Une fois le moteur mis en marche, le témoin
d’alerte de pression d’huile et de tempéra-
ture du liquide de refroidissement doits’éteindre si le niveau d’huile est suffisant.ATTENTION
FCA22490
Si le témoin d’alerte de la pression
d’huile et de la température du liquide de
refroidissement tremblote ou ne s’éteint
pas même si le niveau d’huile est
conforme, couper immédiatement le mo-
teur, et faire contrôler le véhicule par unconcessionnaire Yamaha.
11. Couper le moteur, attendre quelques minutes que l’huile se stabilise, puis
vérifier le niveau d’huile et faire l’ap-
point, si nécessaire.
12. Installer le carénage et le cache.
1. Clé dynamométriqueCouple de serrage : Cartouche du filtre à huile :
17 N·m (1.7 kgf·m, 12 lb·ft)
Couple de serrage : Vis de vidange de l’huile moteur :23 N·m (2.3 kgf·m, 17 lb·ft)
1
Huile moteur recommandée :
Entièrement synthétique
10W-40, 15W-50
Quantité d’huile :
Changement d’huile:3.90 L (4.12 US qt, 3.43 Imp.qt)
Avec dépose du filtre à huile:
4.10 L (4.33 US qt, 3.61 Imp.qt)




Entretien périodique et réglage
7-17
1
2
3
4
5
678
9
10
11
12
FAU20071

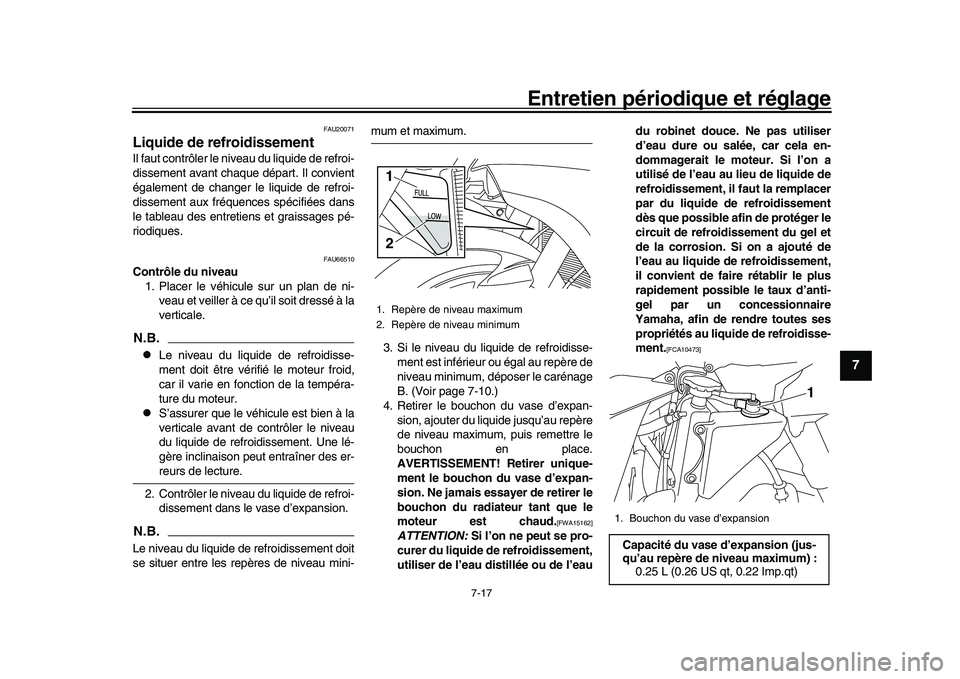

Liquide de refroidissementIl faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquenc es spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU66510
Contrôle du niveau
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à la
verticale.N.B.
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.

S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Contrôler le niveau du liquide de refroi- dissement dans le vase d’expansion.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
3. Si le niveau du liquide de refroidisse- ment est inférieur ou égal au repère de
niveau minimum, déposer le carénage
B. (Voir page 7-10.)
4. Retirer le bouchon du vase d’expan-
sion, ajouter du liquide jusqu’au repère
de niveau maximum, puis remettre le
bouchon en place.
AVERTISSEMENT! Retirer unique-
ment le bouchon du vase d’expan-
sion. Ne jamais essayer de retirer le
bouchon du radiateur tant que le
moteur est chaud.
[FWA15162]
ATTENTION: Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10473]
1. Repère de niveau maximum
2. Repère de niveau minimum1
2
1. Bouchon du vase d’expansionCapacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
1




Entretien périodique et réglage
7-18
1
2
3
4
5
67
8
9
10
11
12
5. Reposer le carénage.
FAU66520

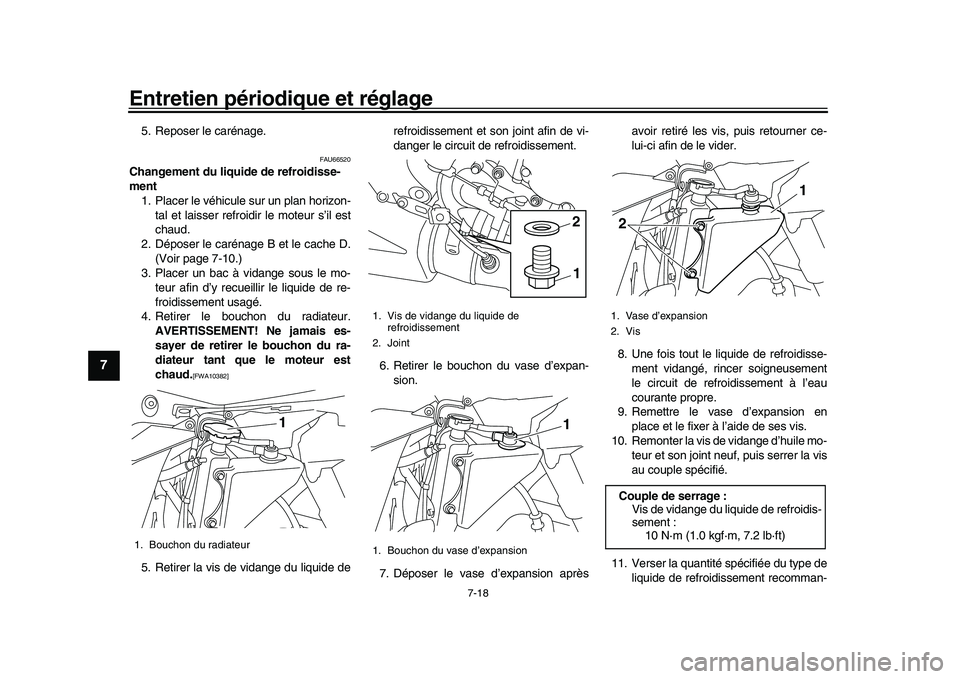

Changement du liquide de refroidisse-
ment 1. Placer le véhicule sur un plan horizon-
tal et laisser refroidir le moteur s’il est
chaud.
2. Déposer le carénage B et le cache D.
(Voir page 7-10.)
3. Placer un bac à vidange sous le mo- teur afin d’y recueillir le liquide de re-
froidissement usagé.
4. Retirer le bouchon du radiateur. AVERTISSEMENT! Ne jamais es-
sayer de retirer le bouchon du ra-
diateur tant que le moteur est
chaud.
[FWA10382]
5. Retirer la vis de vidange du liquide de refroidissement et son joint afin de vi-
danger le circuit de refroidissement.
6. Retirer le bouchon du vase d’expan- sion.
7. Déposer le vase d’expansion après avoir retiré les vis, puis retourner ce-
lui-ci afin de le vider.
8. Une fois tout le liquide de refroidisse- ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
9. Remettre le vase d’expansion en
place et le fixer à l’aide de ses vis.
10. Remonter la vis de vidange d’huile mo- teur et son joint neuf, puis serrer la vis
au couple spécifié.
11. Verser la quantité spécifiée du type de liquide de refroidissement recomman-1. Bouchon du radiateur
1
1. Vis de vidange du liquide de refroidissement
2. Joint
1. Bouchon du vase d’expansion
121
1. Vase d’expansion
2. VisCouple de serrage : Vis de vidange du liquide de refroidis-
sement :10 N·m (1.0 kgf·m, 7.2 lb·ft)
1
2




Entretien périodique et réglage
7-19
1
2
3
4
5
678
9
10
11
12
dé dans le radiateur et le vase d’ex-
pansion.
12. Remettre le bouchon du vase d’expan- sion en place.
13. Desserrer le boulon de purge d’air pour laisser tout air piégé s’échapper
de la pompe à eau. 14. Lorsque le liquide de refroidissement
commence à s’écouler, serrer le bou-
lon de purge d’air au couple spécifié.
15. Remplir entièrement le radiateur de li- quide de refroidissement du type spé-
cifié.
16. Remettre le bouchon du radiateur en place.
17. Mettre le moteur en marche et le faire tourner pendant quelques minutes au
ralenti, puis le couper.
18. Retirer le bouchon du radiateur afin de vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces- saire, ajouter du liquide de sorte à
remplir le radiateur, puis remettre le
bouchon du radiateur en place.
19. Mettre le moteur en marche, et s’assu- rer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroidis-
sement par un concessionnaire
Yamaha.
20. Installer le carénage et le cache.
Proportion d’antigel et d’eau :
1:1
Antigel recommandé : Antigel de haute qualité, composé
d’éthylène glycol et contenant des in-
hibiteurs de corrosion pour les mo-
teurs en aluminium
Quantité de liquide de refroidisse-
ment :
Radiateur (intégralité du circuit) : 2.25 L (2.38 US qt, 1.98 Imp.qt)
Vase d’expansion (jusqu’au repère
de niveau maximum) : 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Vis de purge d’airCouple de serrage :Boulon de purge d’air :
10 N·m (1.0 kgf·m, 7.2 lb·ft)
1




Entretien périodique et réglage
7-20
1
2
3
4
5
67
8
9
10
11
12
FAU36765

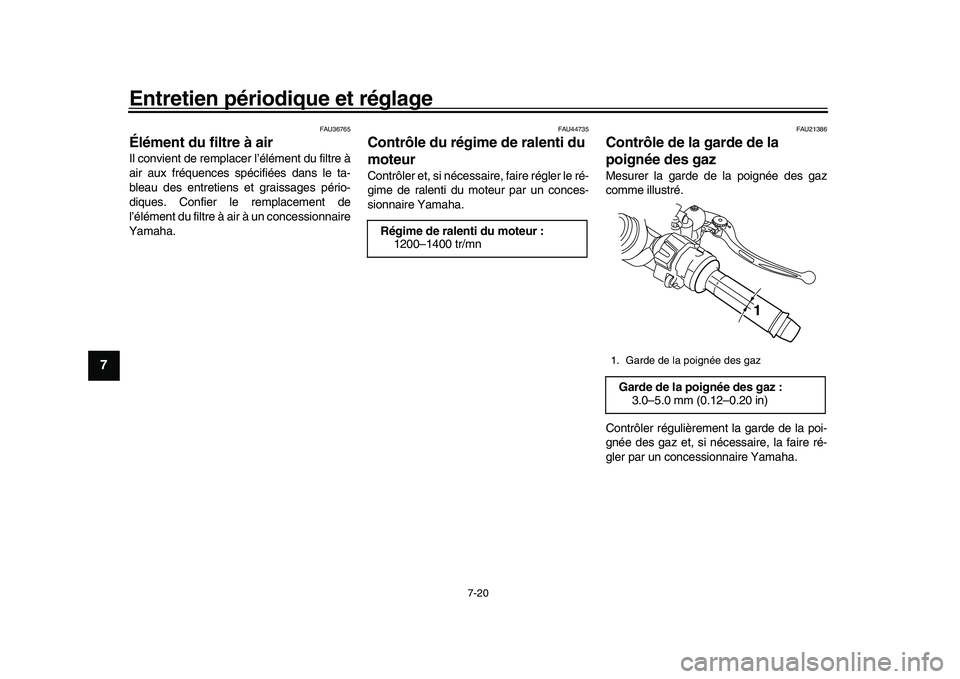

Élément du filtre à airIl convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Confier le remplacement de
l’élément du filtre à air à un concessionnaire
Yamaha.
FAU44735
Contrôle du régime de ralenti du
moteurContrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha.
FAU21386
Contrôle de la garde de la
poignée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
Régime de ralenti du moteur :
1200–1400 tr/mn1. Garde de la poignée des gazGarde de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)
1




Entretien périodique et réglage
7-21
1
2
3
4
5
678
9
10
11
12
FAU21402

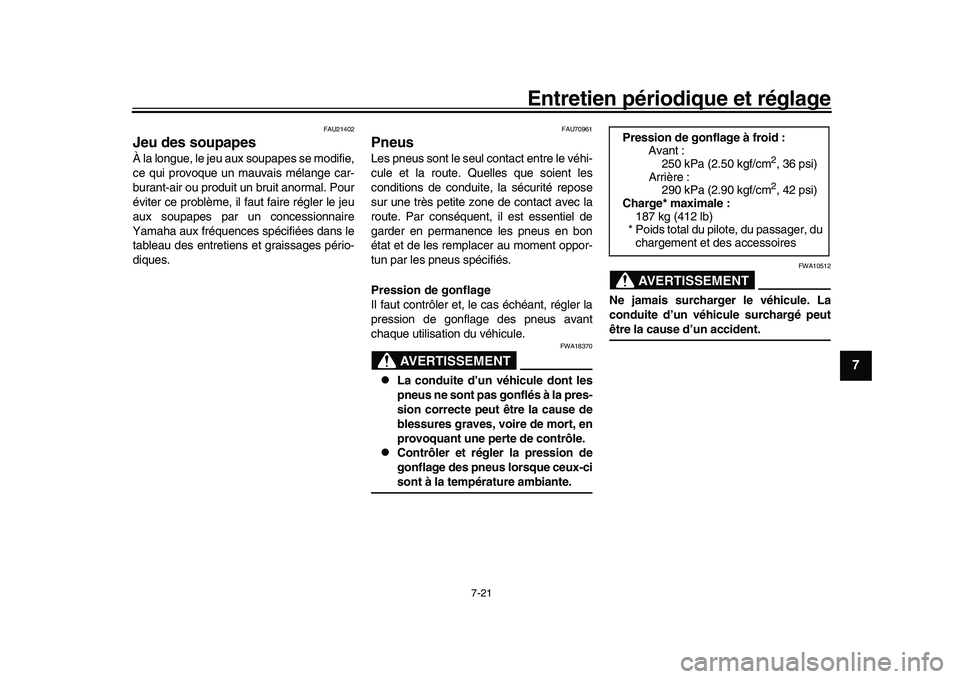

Jeu des soupapesÀ la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il f aut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU70961
PneusLes pneus sont le seul contact entre le véhi-
cule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA18370

La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pres-
sion correcte peut être la cause de
blessures graves, voire de mort, en
provoquant une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-cisont à la température ambiante.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident. Pression de gonflage à froid :
Avant :250 kPa (2.50 kgf/cm
2, 36 psi)
Arrière :
290 kPa (2.90 kgf/cm2, 42 psi)
Charge* maximale : 187 kg (412 lb)
* Poids total du pilote, du passager, du chargement et des accessoires




Entretien périodique et réglage
7-22
1
2
3
4
5
67
8
9
10
11
12

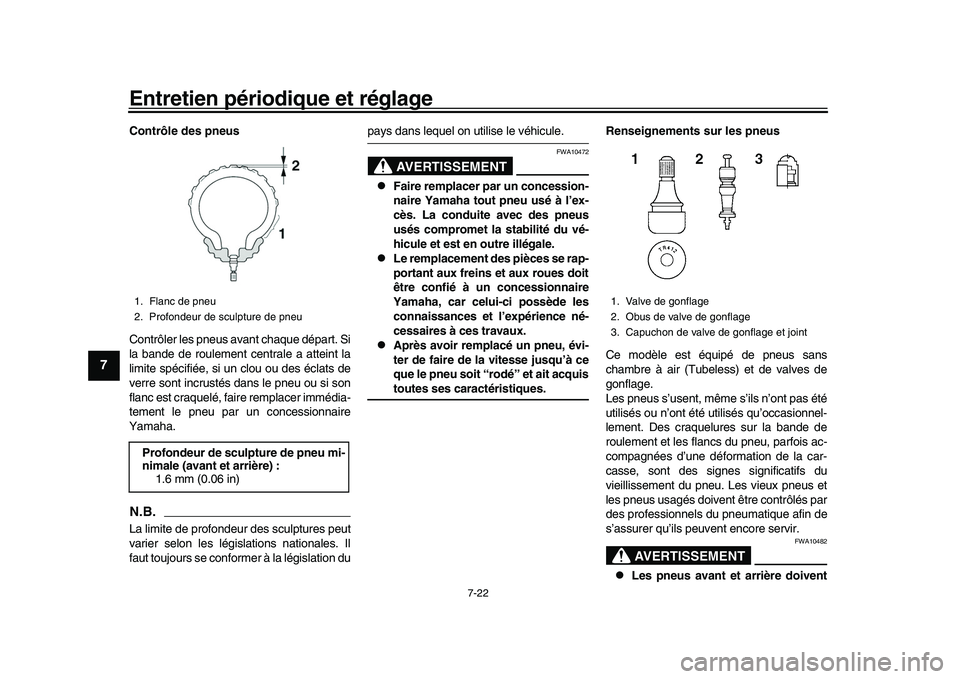

Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.

Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.

Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquistoutes ses caractéristiques. Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des si
gnes significatifs du
vieillissement du pneu. Les vieux pneus et
les pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10482

Les pneus avant et arrière doivent
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) : 1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
