Instrument och kontrollfunktioner
4-21
1
2
345
6
7
8
9
10
11
12
TIPSDu kan inte ändra namn på underhållsalter-nativen.
“Unit”
Med den här modulen kan du växla vis-
ningsenhet mellan kilometer och mile.
När du använder kilometer kan enheterna
för bränsleförbrukning växlas mellan km/L
och L/100km. Om du använder miles är
MPG tillgängligt.
Ställa in enheter för avstånd eller bränsle-förbrukning1. Välj “Unit” på MENU-skärmen. 2. “km or mile” och “km/L or L/100km” vi-
sas.
3. Välj alternativet för sträcka eller för- brukning vars enheter du vill justera. 4. Välj enheterna som du vill använda.
5. Välj triangelsymbolen när du vill avslu-
ta.
“Wallpaper”
Med den här modulen kan du ställa in bak-
grundsfärgerna för STREET MODE och
TRACK MODE på svart eller vitt för dag-
och nattvisning. En foto sensor i instrument-
panelen avkänner ljusförhållandena och
INTERVAL 2 OIL
INTERVAL 1
0 km
123456 km
123456 km
Maintenance
km/h
GPS
12 :
00
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
km/L or L/100km km/Lkm or mile km
Unit
km/h
GPGPS
12:
00
km/L or L/100km km/Lkm or mile km
Unit
km/h
GPGPS
12:
00
km/L or L/100km km/Lkm or mile km
Unit
km/h
GP GPS
12:
00
BX4-9-M1.book 21 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Instrument och kontrollfunktioner
4-22
1
2
34
5
6
7
8
9
10
11
12
ändrar automatiskt skärmen mellan dag-
och nattinställningarna. Fotosensorn styr
även en funktion som automatiskt justerar
ljusstyrkan i dag- och nattlägena efter ljus-
förhållandena.
Ställa in bakgrund1. Välj “Wallpaper” på MENU-skärmen.
2. Välj läget som du vill justera (välj DAY för skärminställningar på dagen och
NIGHT för skärminställningar på nat-
ten).
3. Välj bakgrundsfärg (välj BLACK för en svart bakgrund och WHITE för en vit
bakgrund).
4. Välj triangelsymbolen när du vill avslu- ta.
5. Upprepa från steg 2 om du vill ställa in en annan bakgrundsfärg eller välj tri-
angelsymbolen om du vill lämna mo-
dulen. “Shift indicator”
Växelindikatormodulen innehåller följande
moduler.1. Fotosensor
1
GPGPS
TRACK MODE (day)
STREET MODE (night)
TRACK MODE (night) Wallpaper
STREET MODE (day)
km/h
12 :
00
WHITEBLACK
Wallpaper
STREET MODE (day)
km/h
GPGPS
12 :
00
Modul Beskrivning
Ställ in växelindikatorns
mönster på “ON”, “Flash”
eller “OFF” och justera vid
vilket varvtal som
indikatorn ska tändas och
släckas.
Justerar växelindikatorns
ljusstyrka.
Ställ in varvräknarens
färgdisplay på “ON” eller
“OFF” och justera vid vilket
varvtal som varvräknaren
ska lysa grönt och orange.
Ställ in varvräknarens
toppvarvsindikator på “ON”
eller “OFF”.
GPGPS
TRACK MODE (day)
STREET MODE (night)
TRACK MODE (night) Wallpaper
STREET MODE (day)
km/h
12 :
00
Shift IND
SettingShift IND
BrightnessTach IND SettingPeak Rev IND Setting
BX4-9-M1.book 22 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Instrument och kontrollfunktioner
4-23
1
2
345
6
7
8
9
10
11
12
Ändra inställningar 1. Välj “Shift IND Setting”.
2. Välj “IND Mode”.
3. Välj “ON” om indikatorlampan ska lysa konstant, “OFF” om du vill stänga av
indikatorn eller “Flash” om växelindika-
torn ska blinka när indikatorns start-
tröskelvärde nås. 4. Välj “IND Start”.
5. Ställ in varvtalet på vilket växelindika-
torn ska tändas genom att vrida på rull-
ningshjulet. Arbetsområdet för “IND
Start” är 8000–14800 v/min. 6. Välj “IND Stop” och justera vid vilket
varvtal som växelindikatorn ska slock-
na genom att vrida på rullningshjulet.
Arbetsområdet för “IND Stop” är
8500–15000 v/min.
TIPSDet blå området på varvräknaren angerväxelindikatorns inställda driftområde.
“Shift IND Brightness”
Det finns sex ljusstyrkenivåer för växelindi-
katorn.
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
12 :
00
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
BX4-9-M1.book 23 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Instrument och kontrollfunktioner
4-24
1
2
34
5
6
7
8
9
10
11
12

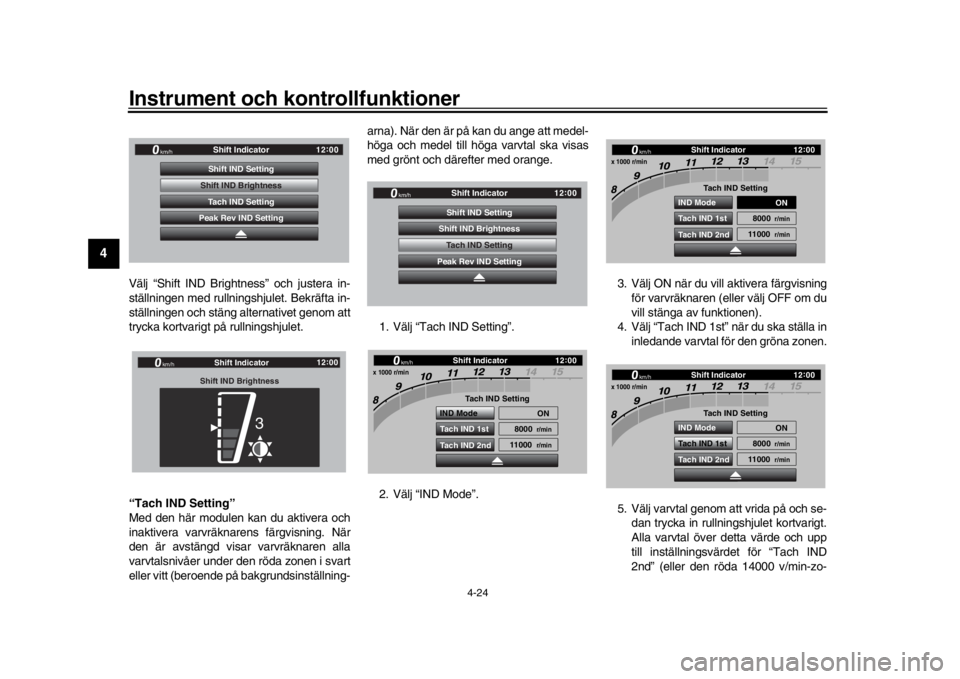

Välj “Shift IND Brightness” och justera in-
ställningen med rullningshjulet. Bekräfta in-
ställningen och stäng alternativet genom att
trycka kortvarigt på rullningshjulet.
“Tach IND Setting”
Med den här modulen kan du aktivera och
inaktivera varvräknarens färgvisning. När
den är avstängd visar varvräknaren alla
varvtalsnivåer under den röda zonen i svart
eller vitt (beroende på bakgrundsinställning- arna). När den är på kan du ange att medel-
höga och medel till höga varvtal ska visas
med grönt och därefter med orange.
1. Välj “Tach IND Setting”.
2. Välj “IND Mode”. 3. Välj ON när du vill aktivera färgvisning
för varvräknaren (eller välj OFF om du
vill stänga av funktionen).
4. Välj “Tach IND 1st” när du ska ställa in
inledande varvtal för den gröna zonen.
5. Välj varvtal genom att vrida på och se- dan trycka in rullningshjulet kortvarigt.
Alla varvtal över detta värde och upp
till inställningsvärdet för “Tach IND
2nd” (eller den röda 14000 v/min-zo-
GPGPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
12 :
00
Shift Indicator
Shift IND Brightness
km/h
GPS
12 :
00
3
GPGPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
12 :
00
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2ndShift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
BX4-9-M1.book 24 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Instrument och kontrollfunktioner
4-25
1
2
345
6
7
8
9
10
11
12
nen), visas i grönt.
TIPSInställningsområde för grön stapel:8000–10000 v/min.
6. Välj “Tach IND 2nd”.
7. Ställ in inledande varvtal för orange färg genom att vrida på och sedan
trycka in rullningshjulet kortvarigt. Alla varvtal över detta värde upp till det
röda området för 14000 v/min visas i
orange.
TIPSInställningsområde för orange stapel:8000–14000 v/min.
8. Välj triangelsymbolen när du vill avslu- ta. “Peak Rev IND
Setting”

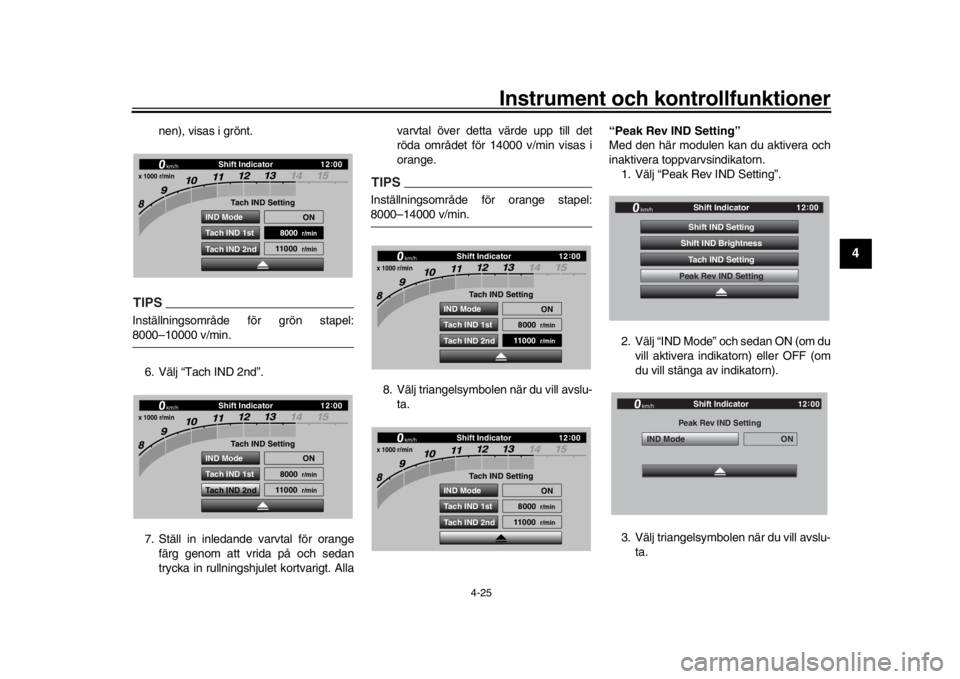

Med den här modulen kan du aktivera och
inaktivera toppvarvsindikatorn. 1. Välj “Peak Rev IND Setting”.
2. Välj “IND Mode” och sedan ON (om du vill aktivera indikatorn) eller OFF (om
du vill stänga av indikatorn).
3. Välj triangelsymbolen när du vill avslu- ta.
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2ndShift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2ndShift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
12 :
00
IND Mode ON
Peak Rev IND Setting
Shift Indicator
km/h
GP GPS
12
:
00
BX4-9-M1.book 25 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Instrument och kontrollfunktioner
4-26
1
2
34
5
6
7
8
9
10
11
12
“Display Setting”
I den här modulen kan du ange hur alterna-
tiv på informationsskärmen (till exempel
TRIP-1, ODO, C. TEMP) grupperas på hu-
vudskärmen. Det finns fyra visningsgrup-
per. Ställa in visningsgrupper
1. Välj “Display Setting”.
2. DISPLAY-1, DISPLAY-2, DISPLAY-3
och DISPLAY-4 visas.
3. Som exempel kan vi välja DISPLAY-1.
STREET MODE 1-1, STREET MODE
1-2 och TRACK MODE visas. 4. Välj STREET MODE 1-1.
5. Välj önskat alternativ med rullningshju-
let.
TIPSFöljande alternativ på informationsskärmen
kan väljas:
A.TEMP: lufttemperatur
C.TEMP: kylvät sketemperatur
TRIP-1: trippmätare 1
TRIP-2: trippmätare 2
1. Alternativ på informationsskärmen (STREET MODE)
1. Alternativ på informationsskärmen (TRACK MODE)
1 y2
GPS
N
LCS
QS
LIF
ODO
123456
km
TRIP-1
1234.5
km
km/h
·1000 r/min
12 :
00
PWR
1
TCS
2
SCS
3
T -
1
MODE -
A
1
QS
LIF
N
12GPS
12 34
LAP 01
ODO
km
123456
MODE-
A
LCS
QS
LIF
LATEST
·1000 r/min
12
:
00
km/h
123
PWR
1
TCS
2
SCS
3
T -
1
km/h
123
GEAR
1
GP GPS
Unit
Maintenance
Wallpaper
Shift Indicator MENU
Logging
Display Setting
km/h
12 :
00
GPGPS
DISPLAY-3 DISPLAY-2
DISPLAY-4
Display Setting
DISPLAY-1
km/h
12 :
00
STREET MODE 1 - 1
A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1
km/h
GPS
12 :
00
TRACK MODE STREET MODE 1 - 2 STREET MODE 1 - 1
A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1
km/h
GPS
12 :
00
TRACK MODE STREET MODE 1 - 2
BX4-9-M1.book 26 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Instrument och kontrollfunktioner
4-27
1
2
345
6
7
8
9
10
11
12
ODO: vägmätare
FUEL CON: mängden förbrukat bränsle
FUEL AVG: genomsnittlig bränsleförbruk-
ningCRNT FUEL: aktuell bränsleförbrukning 6. Välj STREET MODE 1-2 eller TRACK MODE om du vill ställa in de återståen-
de alternativen för gruppen DIS-
PLAY-1.
7. Välj triangelsymbolen när du vill avslu- ta. Upprepa från steg 3 när du vill ställa
in de övriga visningsgrupperna.
“Brightness”
Med den här modulen kan du justera ljus-
styrkan på skärmen.
För att ställa in styrkan1. Välj “Brightness”. 2. Välj önskad ljusstyrka genom att vrida
på rullningshjulet och lagra inställning-
en genom att trycka kortvarigt på rull-
ningshjulet.
“Clock”
Med den här modulen kan du ställa in klock-
an.
För att ställa in klockan
1. Välj “Clock” på MENU-skärmen. 2. Värdet för timmar är markerat när du
väljer “Clock”.
3. Ställ in timmarna genom att vrida på och sedan trycka kortvarigt på rull-
ningshjulet.
STREET MODE 1 - 1
A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1
km/h
GPS
12 :
00
TRACK MODE STREET MODE 1 - 2
GPGPS
Wallpaper Unit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
12 :
00
Brightness
km/h
GPS
12 :
00
2
GPGPS
Shift Indicator Wallpaper
Display Setting Brightness MENU
Unit
Clock
km/h
12 :
00
Clock
km/h
12 :
00
11 :
34
BX4-9-M1.book 27 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Instrument och kontrollfunktioner
4-28
1
2
34
5
6
7
8
9
10
11
12
4. Inställningen för minuter markeras.
5. Ställ in minuterna genom att vrida på och sedan trycka kortvarigt på rull-
ningshjulet. 6. Tryck kortvarigt på rullningshjulet igen
när du vill avsluta och gå tillbaka till
MENU-skärmen.
“All Reset”
Den här modulen återställer allt utom väg-
mätaren och klockan till fabriks- eller stan-
dardinställningarna.
Välj YES om du vill återställa alla alternativ.
Alla alternativ återställs när du väljer YES
och skärmen återgår automatiskt till ME-
NU-skärmen.
MAU12822
KopplingshandtagKopplingshandtaget är placerat på styrets
vänstra sida. För att koppla ur, dra in kopp-
lingshandtaget mot styrgreppet. För att
släppa kopplingen, släpp kopplingshandta-
get. Kopplingshandtaget bör dras in snabbt
och släppas långsamt för att kopplingen ska
ta mjukt.
På kopplingshandtaget sitter en kopplings-
kontakt som är en del av avstängningssys-
temet för tändkretsen. (Se sidan 4-44.)
Clock
km/h
12 :
00
12 :
34
Clock
km/h
12 :
00
12 34
:
Clock
km/h
12 :
00
12 :
58
1. Kopplingshandtag
1
BX4-9-M1.book 28 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Instrument och kontrollfunktioner
4-29
1
2
345
6
7
8
9
10
11
12
MAU83690
VäxelpedalVäxelpedalen är placerad på motorcykelns
vänstra sida. Flytta växelpedalen uppåt när
du vill växla upp. Tryck ned växelpedalen
när du vill växla ned. (Se sidan 6-2.)
Växelstången har en växlingssensor som är
en del av snabbväxlingssystemet. Växlings-
sensorn avläser rörelser uppåt och nedåt
samt den ingående kraften när växelpeda-
len flyttas.TIPSQSS är programmerat att ignorera otydliga
insignaler för att undvika oavsiktliga växel-
byten. Kom därför ihåg att växla fast och be-stämt.
MAU67033
BromshandtagBromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
Den här modellen är utrustad med ett vari-
erbart kombibromssystem (UBS).
När du trycker in bakbromshandtaget an-
sätts frambromsen och en del av bakbrom-
sen. För maximal bromseffekt ska du
bromsa med både bromshandtaget och
bromspedalen samtidigt.TIPSSe Bromssystem för mer information om
hur UBS- och ABS-systemen fungerar.
Bromshandtaget är utru stat med en juster-
ratt. För att justera avståndet mellan broms-
handtaget och gashandtaget, vrid
justerratten samtidigt som du trycker fram
bromshandtaget från gashandtaget. Se till
att du får rätt inställning på justerratten så
att den riktas mot “ ”-markeringen på
bromshandtaget.
1. Växelpedal
2. Växelsensor
1
2
1. “ ”-markering
2. Justerratt för bromshandtaget
3. Bromshandtag
4. Avstånd
1 2
3
4
BX4-9-M1.book 29 ページ ２０１８年６月７日　木曜日　午前１０時２０分

Instrument och kontrollfunktioner
4-30
1
2
34
5
6
7
8
9
10
11
12
MAU12944
BromspedalBromspedalen är placerad på motorcykelns
högra sida. Tryck ner bromspedalen för att
aktivera bromsen på bakhjulet.
MAU67041
BromssystemDen här modellen är utrustad med ett inte-
grerat låsningsfritt bromssystem (ABS) och
ett varierbart kombibromssystem (UBS).
För ABS använder du bromsarna precis
som vanligt. En pulserande känsla kan kän-
nas i bromshandtaget eller bromspedalen
när ABS är aktiverat. I sådana fall ska du
fortsätta att ansätta bromsarna och låta
ABS-systemet arbeta, “pumpa” inte brom-
sarna eftersom det minskar bromsförmå-
gan.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har AB S.
AB S fungerar bäst vid långa in-
bromsningssträckor.

På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med AB S änutan.
Den hydrauliska ABS- och UBS-styrenhe-
ten övervakas av ABS ECU-enheten som
återställer systemet till vanlig bromsning om
ett fel inträffar.
TIPS
ABS-systemet utför ett självdiagnos- tiskt test när fordonet startas och når
en hastighet av 10 km/h (6 mi/h). Un-
der testet kan ett “klickande” ljud höras
från den hydrauliska styrenheten och
vibrationer kan kännas i bromshandta-
get eller bromspedalen, men det är
normalt.

Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
kontakt med din Ya
maha-återförsälja-
re eftersom specialverktyg måste an-vändas.
VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kanAB S-funktionen fungera felaktigt.
1. Bromspedal
1
BX4-9-M1.book 30 ページ ２０１８年６月７日　木曜日　午前１０時２０分
