YAMAHA YZF-R6 2001 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2001, Model line: YZF-R6, Model: YAMAHA YZF-R6 2001Pages: 118, PDF Size: 12.89 MB
Page 71 of 118

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
PAU01335
Conduta de entrada de ar Verifique se o filtro de rede da conduta de
entrada de ar não está obstruído. Se ne-
cessário, limpe o filtro de rede.
PAU00630
Ajuste dos carburadores Os carburadores são peças importantes do
motor e exigem um ajuste muito sofistica-
do. Deste modo, muitos dos ajustes refe-
rentes aos carburadores deverão ser
realizados por um concessionário da
Yamaha, quepossui os conhecimentos e
experiência profissional necessários. Con-
tudo, o ajuste descrito na secção que se
segue, pode ser realizado pelo proprietário
como parte da manutenção de rotina.
PC000095
PRECAUÇÃO:_ Os caburadores foram afinados e consi-
deravelmente testados na fábrica da
Yamaha. A alteração destes pontos de
afinação sem conhecimentos técnicos
suficientes pode resultar num fraco de-
sempenho ou em danos no motor. _
1. Conduta de entrada de ar
P_5mt.book Page 20 Monday, September 11, 2000 7:17 PM
Page 72 of 118

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
PAU00632
Ajuste da velocidade de ralenti
do motor A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
1. Coloque o motor em funcionamento e
deixe que aqueça durante alguns mi-
nutos a 1.000–2.000 rpm, embalando-
o ocasionalmente a 4.000–5.000 rpm.NOTA:_ O motor está quente quando responde ra-
pidamente ao acelerador. _
2. Verifique a velocidade de ralenti do
motor e, caso necessário, regule-a em
conformidade com as especificações
rodando o parafuso de paragem do
acelerador. Para aumentar a velocida-
de de ralenti do motor, rode o parafu-
so na direcção
a. Para reduzir a
velocidade de ralenti do motor, rode o
parafuso na direcção
b.NOTA:_ Se a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respectivo ajuste. _
PAU00635
Ajuste da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
6–8 mm no punho do acelerador. Verifique
periodicamente a folga do cabo do acelera-
dor e, se necessário, solicite a um conces-
sionário Yamaha que a ajuste.
1. Parafuso de paragem do acelerador
Velocidade de ralenti do motor:
1.250–1.350 rpm
a. Folga do cabo do acelerador
P_5mt.book Page 21 Monday, September 11, 2000 7:17 PM
Page 73 of 118

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
PAU00637
Ajuste da folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de ar/
combustível e/ou ruído no motor. Para evi-
tar que isto ocorra, a folga das válvulas de-
verá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU00658
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar do pneu
A pressão de ar do pneu deverá ser verifi-
cada e, se necessário, ajustada antes de
cada viagem.
PW000082
AV I S O
_ l
A pressão de ar do pneu deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
l
A pressão de ar do pneu tem de ser
ajustada de acordo com a velocida-
de de condução e o peso total do
condutor, passageiro, carga e
acessórios aprovados para este
modelo.
_
CE-01P
CE-07P
Pressão de ar do pneu
(medida con os pneus frios)
Carga* Dianteiro Traseiro
Até 90 kg250 kPa
2,50 kg/cm
2
2,50 bar250 kPa
2,50 kg/cm
2
2,50 bar
90 kg–máximo250 kPa
2,50 kg/cm
2
2,50 bar290 kPa
2,90 kg/cm
2
2,90 bar
Condução a alta
velocidade250 kPa
2,50 kg/cm
2
2,50 bar250 kPa
2,50 kg/cm
2
2,50 bar
Carga máximo* 189 kg
* Peso total do condutor, do passageiro, da carga e
acessórios
P_5mt.book Page 22 Monday, September 11, 2000 7:17 PM
Page 74 of 118

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
PWA00012
AV I S O
_ Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções. l
NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, per-
da de controlo ou graves ferimen-
tos. Certifique-se de que o peso
total do condutor, passageiro, car-
ga e acessórios não excede a carga
máxima especificada para o veícu-
lo.
l
Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.
l
Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.
l
Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.
l
Verifique o estado e a pressão do ar
dos pneus antes de cada viagem.
_
Verificação dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu apresentar um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que o substitua imediatamente. CE-08PNOTA:_ Os limites de profundidade do piso do pneu
poderão diferir de país para país. Cumpra
sempre os regulamentos locais. _1. Flanco do pneu
a. Profundidade do piso do pneuProfundidade mínima do piso
do pneu (dianteiro e traseiro)1,6 mm
P_5mt.book Page 23 Monday, September 11, 2000 7:17 PM
Page 75 of 118

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PW000079
AV I S O
_ l
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
l
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus, deve
ser executada por um concessioná-
rio Yamaha, que possui os conheci-
mentos e experiência profissional
necessários.
_Informações relativas ao pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com válvu-
las.
PW000080
AV I S O
_ l
Os pneus dianteiro e traseiro de-
vem ser da mesma marca e mode-
lo, caso contrário as características
de condução do motociclo não po-
dem ser garantidas.
l
Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.
l
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.
l
Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução a alta velocidade.
_
CE-10P
CE-14P1. Válvula de ar do pneu
2. Núcleo de válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedanteDIANTEIRO
Fabricante Dimensão Modelo
MICHELIN 120/60 ZR17 (55W) Pilot SPORT B
Dunlop 120/60 ZR17 (55W) D207FJ
TRASEIRO
Fabricante Dimensão Modelo
MICHELIN 180/55 ZR17 (73W) Pilot SPORT B
Dunlop 180/55 ZR17 (73W) D207N
DIANTEIRO E TRASEIRO
Válvula de ar do pneu TR412
Núcleo de válvula #9000A (de origem)
P_5mt.book Page 24 Monday, September 11, 2000 7:17 PM
Page 76 of 118

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU00684
AV I S O
_ Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus. l
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.
l
Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “molda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km antes de
fazer qualquer viagem a alta veloci-
dade.
l
Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.
l
Ajuste sempre a pressão de ar dos
pneus em conformidade com as
condições de utilização.
_
PAU00687
Rodas Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos às rodas especificadas. l
Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.
l
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.
l
Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU01356
Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 10–15 mm tal como ilustrado. Verifi-
que periodicamente a folga da alavanca da
embraiagem e, se necessário, ajuste como
se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a cavilha ajustadora da ala-
vanca da embraiagem na direcção
a. Para
reduzir a folga da alavanca da embraia-
gem, rode a cavilha ajustadora na
direcção
b.1. Cavilha ajustadora da folga da alavanca da
embraiagem
c. Folga da alavanca da embraiagem
P_5mt.book Page 25 Monday, September 11, 2000 7:17 PM
Page 77 of 118

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
NOTA:_ Caso não consiga obter a folga especifica-
da para a alavanca da embraiagem seguin-
do os procedimentos descritos acima, faça
o seguinte. _1. Rode totalmente a cavilha ajustadora
da alavanca da embraiagem na direc-
ção
a para desapertar o cabo da em-
braiagem.
2. Retire a capota A. (Consulte a
página 6-6 para obter instruções rela-
tivas aos procedimentos de remoção
e instalação da capota.)
3. Desaperte a contraporca situada no
cárter.
4. Para aumentar a folga da alavanca da
embraiagem, rode a porca ajustadora
na direcção
a. Para reduzir a folga da
alavanca da embraiagem, rode a por-
ca ajustadora na direcção
b.
5. Aperte a contraporca.
6. Instale a capota.
1. Contraporca
2. Porca ajustadora da folga da alavanca da
embraiagem
P_5mt.book Page 26 Monday, September 11, 2000 7:17 PM
Page 78 of 118

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
PAU01357

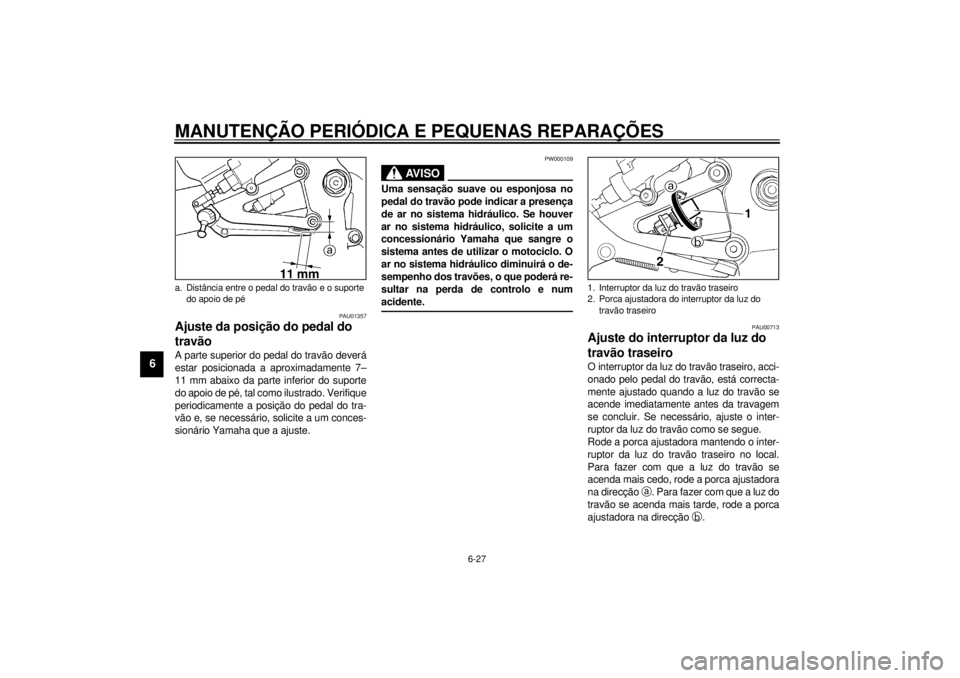

Ajuste da posição do pedal do
travão A parte superior do pedal do travão deverá
estar posicionada a aproximadamente 7–
11 mm abaixo da parte inferior do suporte
do apoio de pé, tal como ilustrado. Verifique
periodicamente a posição do pedal do tra-
vão e, se necessário, solicite a um conces-
sionário Yamaha que a ajuste.
PW000109
AV I S O
_ Uma sensação suave ou esponjosa no
pedal do travão pode indicar a presença
de ar no sistema hidráulico. Se houver
ar no sistema hidráulico, solicite a um
concessionário Yamaha que sangre o
sistema antes de utilizar o motociclo. O
ar no sistema hidráulico diminuirá o de-
sempenho dos travões, o que poderá re-
sultar na perda de controlo e num
acidente. _
PAU00713
Ajuste do interruptor da luz do
travão traseiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão como se segue.
Rode a porca ajustadora mantendo o inter-
ruptor da luz do travão traseiro no local.
Para fazer com que a luz do travão se
acenda mais cedo, rode a porca ajustadora
na direcção
a. Para fazer com que a luz do
travão se acenda mais tarde, rode a porca
ajustadora na direcção
b.
a. Distância entre o pedal do travão e o suporte
do apoio de pé
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do
travão traseiro
P_5mt_Periodic.fm Page 27 Thursday, December 14, 2000 5:20 PM
Page 79 of 118

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
PAU00721
Verificação das pastilhas do
travão da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU00725
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com uma ranhura indicadora
de desgaste, que lhe permite verificar o res-
pectivo desgaste sem ter de desmontar o
travão. Para verificar o nível de desgaste
da pastilha do travão, verifique a ranhura
indicadora de desgaste. Caso uma pastilha
do travão se tenha gasto até ao ponto em
que a ranhura indicadora de desgaste te-
nha quase desaparecido, solicite a um con-
cessionário Yamaha que substitua as
pastilhas do travão como um conjunto.
PAU01641
Pastilhas do travão traseiro
Cada uma das pastilhas do travão traseiro
é fornecida com uma ranhura indicadora de
desgaste, a qual lhe permite verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Verifique o desgaste das
pastilhas do travão do modo que se segue.
1. Retire a pinça do travão traseiro reti-
rando a respectiva cavilha e inclinan-
do a pinça para a frente de modo a
inspeccionar a ranhura indicadora de
desgaste. Caso uma pastilha do tra-
vão se tenha gasto até ao ponto em
que a ranhura indicadora de desgaste
tenha quase desaparecido, solicite a
um concessionário Yamaha que subs-
titua as pastilhas do travão como um
conjunto.
1. Ranhura indicadora de desgaste da pastilha
do travão da frenteFrente
1. Cavilha
2. Pinça do travão traseiroTraseiro
P_5mt.book Page 28 Monday, September 11, 2000 7:17 PM
Page 80 of 118

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6
2. Instale a pinça do travão colocando a
respectiva cavilha e apertando-a de
seguida com o binário especificado.
PAU03776
Verificação do nível de líquido do
travão Um nível insuficiente de líquido do travão
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido do
travão se encontra acima da marca do nível
mínimo e reabasteça se necessário. Um ní-
vel reduzido de líquido do travão poderá in-
dicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido do travão esteja re-
duzido, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.Cumpra as seguintes precauções:
l
Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido do travão está ao nível.
l
Utilize apenas líquido do travão da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.
l
Reabasteça com o mesmo tipo de lí-
quido de travão. A mistura de líquidos
poderá resultar numa reacção quími-
ca perigosa e levar a uma má trava-
gem.
1. Ranhura indicadora de desgaste da pastilha
do travão traseiroBinário de aperto:
Cavilha da pinça do travão:
40 Nm (4,0 m·kg)Traseiro
1. Reservatório de líquido do travão dianteiro
2. Marca do nível mínimoDianteiro
1. Reservatório de líquido do travão traseiro
2. Marca do nível mínimo
Líquido do travão recomendado: DOT 4Traseiro
P_5mt.book Page 29 Monday, September 11, 2000 7:17 PM
