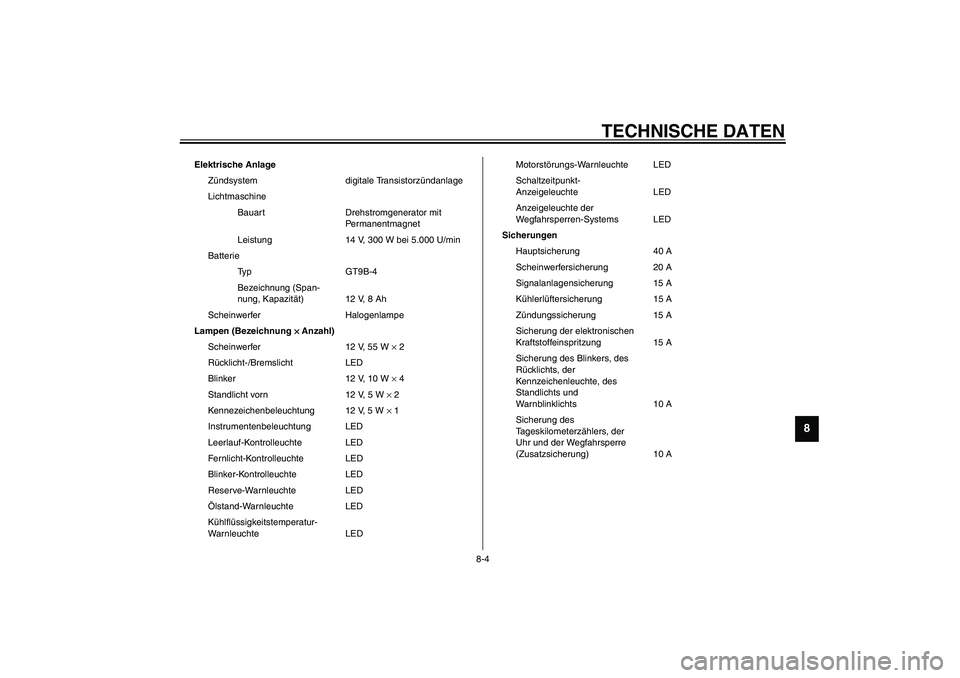

TECHNISCHE DATEN
8-4
8
CS-01G
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Leistung 14 V, 300 W bei 5.000 U/min
Batterie
Ty p G T 9 B - 4
Bezeichnung (Span-
nung, Kapazität) 12 V, 8 Ah
Scheinwerfer Halogenlampe
Lampen (Bezeichnung ×
×× × Anzahl)
Scheinwerfer 12 V, 55 W × 2
Rücklicht-/Bremslicht LED
Blinker 12 V, 10 W × 4
Standlicht vorn 12 V, 5 W × 2
Kennezeichenbeleuchtung 12 V, 5 W × 1
Instrumentenbeleuchtung LED
Leerlauf-Kontrolleuchte LED
Fernlicht-Kontrolleuchte LED
Blinker-Kontrolleuchte LED
Reserve-Warnleuchte LED
Ölstand-Warnleuchte LED
Kühlflüssigkeitstemperatur-
Warnleuchte LEDMotorstörungs-Warnleuchte LED
Schaltzeitpunkt-
Anzeigeleuchte LED
Anzeigeleuchte der
Wegfahrsperren-Systems LED
Sicherungen
Hauptsicherung 40 A
Scheinwerfersicherung 20 A
Signalanlagensicherung 15 A
Kühlerlüftersicherung 15 A
Zündungssicherung 15 A
Sicherung der elektronischen
Kraftstoffeinspritzung 15 A
Sicherung des Blinkers, des
Rücklichts, der
Kennzeichenleuchte, des
Standlichts und
Warnblinklichts 10 A
Sicherung des
Tageskilometerzählers, der
Uhr und der Wegfahrsperre
(Zusatzsicherung) 10 A
U5SLG0.book Page 4 Friday, September 13, 2002 12:17 PM

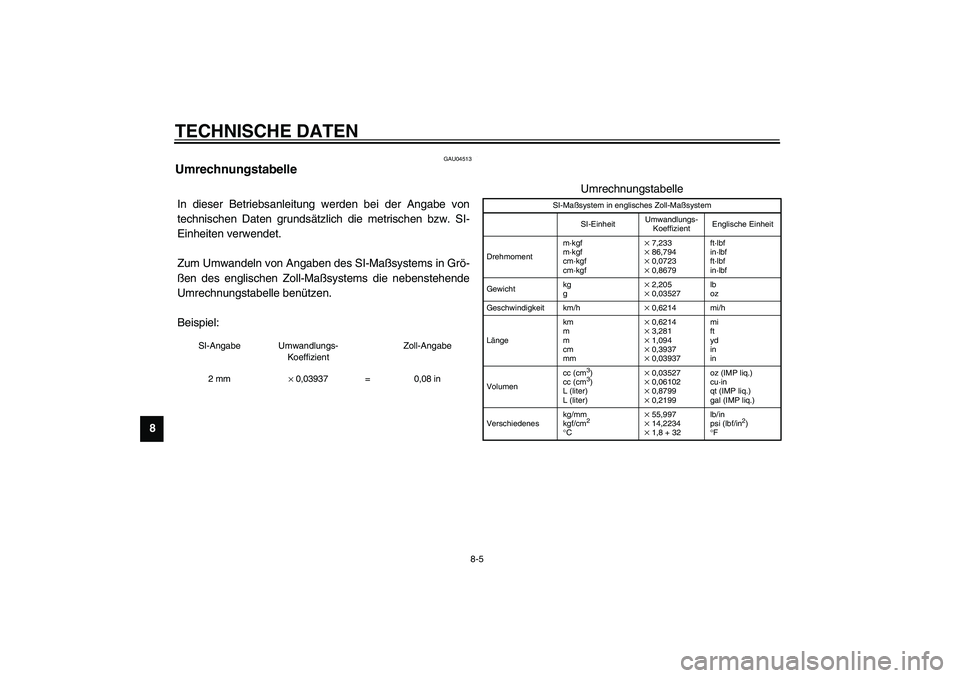

TECHNISCHE DATEN
8-5
8
GAU04513
Umrechnungstabelle CS-04GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw. SI-
Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in Grö-
ßen des englischen Zoll-Maßsystems die nebenstehende
Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U5SLG0.book Page 5 Friday, September 13, 2002 12:17 PM

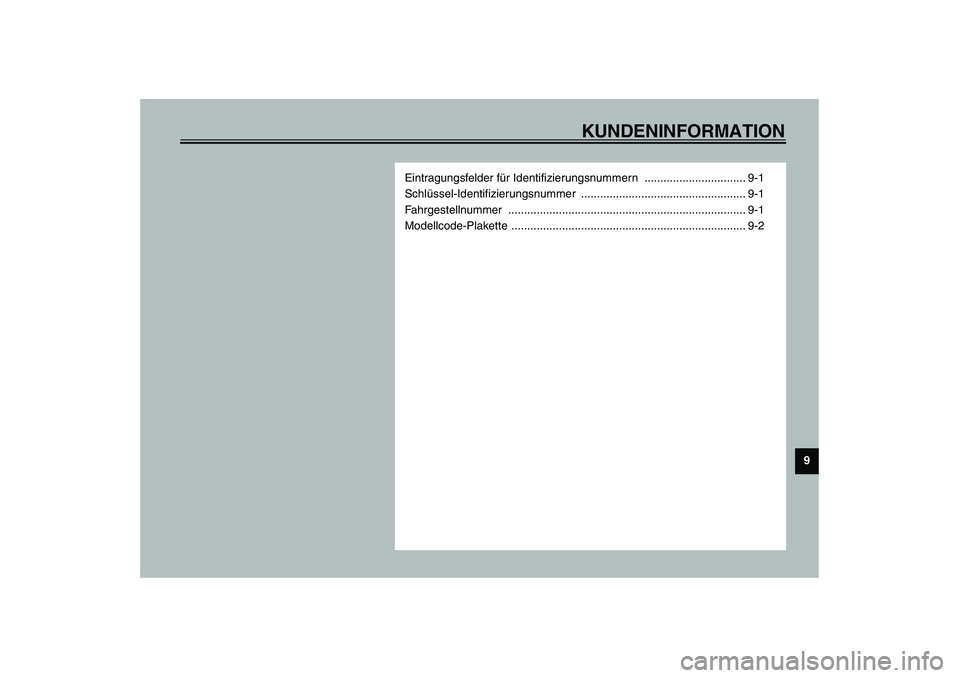

KUNDENINFORMATION
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrgestellnummer ........................................................................... 9-1
Modellcode-Plakette .......................................................................... 9-2
U5SLG0.book Page 1 Friday, September 13, 2002 12:17 PM

9-1
9
GAU01039

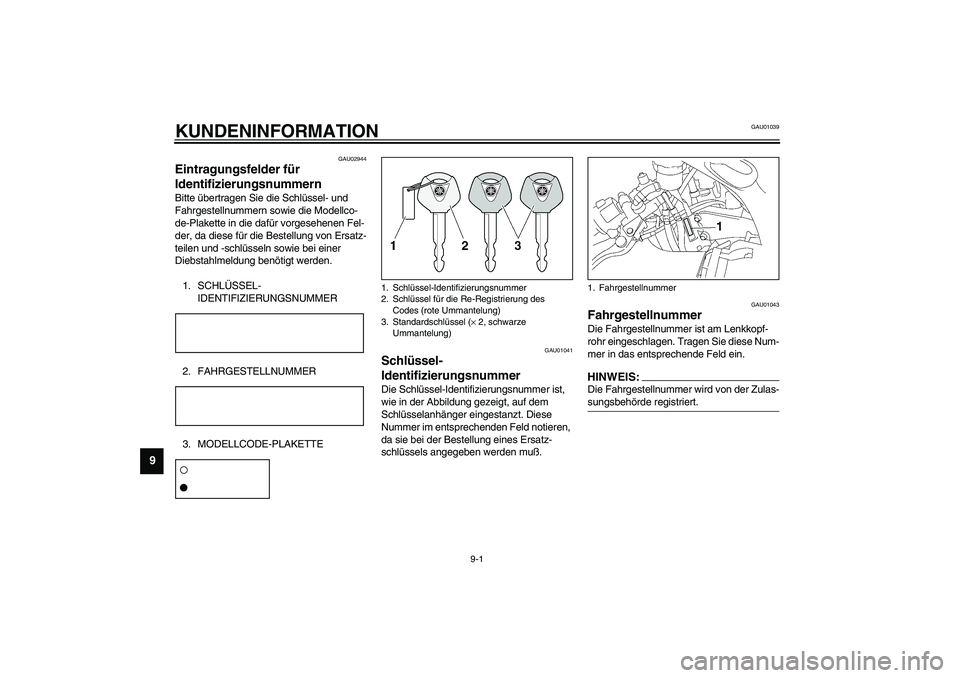

9-KUNDENINFORMATION
GAU02944
Eintragungsfelder für
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
1. SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMERCA-02G2. FAHRGESTELLNUMMERCA-02G3. MODELLCODE-PLAKETTECA-01GGAU01041
Schlüssel-
Identifizierungsnummer Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notieren,
da sie bei der Bestellung eines Ersatz-
schlüssels angegeben werden muß.
GAU01043
Fahrgestellnummer Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:_ Die Fahrgestellnummer wird von der Zulas-
sungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (× 2, schwarze
Ummantelung)
1. Fahrgestellnummer
U5SLG0.book Page 1 Friday, September 13, 2002 12:17 PM

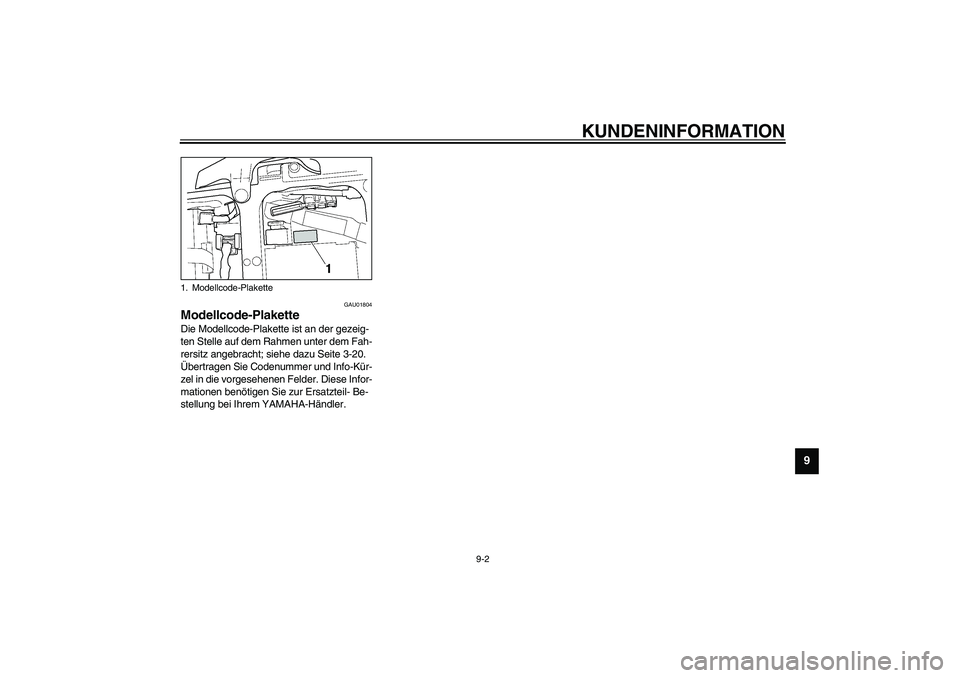

KUNDENINFORMATION
9-2
9
GAU01804
Modellcode-Plakette Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen unter dem Fah-
rersitz angebracht; siehe dazu Seite 3-20.
Übertragen Sie Codenummer und Info-Kür-
zel in die vorgesehenen Felder. Diese Infor-
mationen benötigen Sie zur Ersatzteil- Be-
stellung bei Ihrem YAMAHA-Händler. 1. Modellcode-Plakette
G_5sl_Consumer.fm Page 2 Thursday, October 17, 2002 3:37 PM

INDEXAAbblendschalter ..................................... 3-13
Ablagefach............................................. 3-21
Abstellen ..................................................7-4
Antriebskette schmieren......................... 6-33
Anzeigeleuchte des
Wegfahrsperren-Systems ...................... 3-6
Aufbocken (Motorrad) ............................ 6-45BBatterie .................................................. 6-38
Blinker-Kontrolleuchten ............................3-4
Blinkerlampe auswechseln..................... 6-44
Blinkerschalter ....................................... 3-14
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-34
Bremsbeläge prüfen............................... 6-30
Bremsflüssigkeitsstand, prüfen .............. 6-31
Bremsflüssigkeit wechseln ..................... 6-32
Bremslichtschalter einstellen .................. 6-29DDiebstahlanlage ..................................... 3-13
Drehzahlmesser..................................... 3-13EEinfahrvorschriften ...................................5-3FFahrgestellnummer ..................................9-1
Fahrzeugbeschreibung ............................2-1
Federbein einstellen............................... 3-25
Fehlersuchdiagramme ........................... 6-52
Fehlersuche ........................................... 6-51
Fernlicht-Kontrolleuchte ...........................3-5
Fußbremshebel ..................................... 3-16
Fußbremshebel-Position einstellen ........ 6-29
Fußbrems- u. Schalthebel prüfen,
schmieren ........................................... 6-35
Fußschalthebel ...................................... 3-15GGaszugspiel einstellen........................... 6-23
Gaszug u. -drehgriff prüfen und
schmieren ........................................... 6-34HHandbremshebel ................................... 3-16
Handbrems- u. Kupplungshebel prüfen,
schmieren ........................................... 6-35
Helmhalter ............................................. 3-21
Hinterrad ............................................... 6-49
Ausbauen......................................... 6-49
Einbauen.......................................... 6-50
Hupenschalter ....................................... 3-14IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-19
Kennzeichenleuchten-Lampe,
auswechseln ....................................... 6-45
Kettendurchhang ................................... 6-32
Einstellen ......................................... 6-33
Prüfen .............................................. 6-32
Kraftstoff ................................................ 3-17
Kraftstofftank-Belüftungsschlauch ......... 3-18
Kraftstoffverbrauch, Ratschläge zur
Verringerung ......................................... 5-3
Kühlflüssigkeit ........................................6-13
Prüfen...............................................6-13
Wechseln..........................................6-15
Kühlflüssigkeitstemperatur-
Warnleuchte ..........................................3-6
Kupplungshebel .....................................3-15
Kupplungshebel-Spiel einstellen ............6-27LLeerlaufdrehzahl ....................................6-23
Leerlauf-Kontrolleuchte ............................3-5
Lenkerarmaturen....................................3-13
Lenkung prüfen ......................................6-37
Lichthupenschalter .................................3-13
Lufteinlaßkanal.......................................6-22
Luftfiltereinsatz, prüfen ...........................6-19MModellcode-Plakette.................................9-2
Motor anlassen ........................................5-1
Motoröl und Ölfilterpatrone .......................6-9
Motorstoppschalter.................................3-14
Motorstörungs-Warnleuchte .....................3-5
Multifunktionsanzeige...............................3-8OÖlstand-Warnleuchte ...............................3-5PParken .....................................................5-4
Pflege ......................................................7-1
U5SLG0.book Page 1 Friday, September 13, 2002 12:17 PM

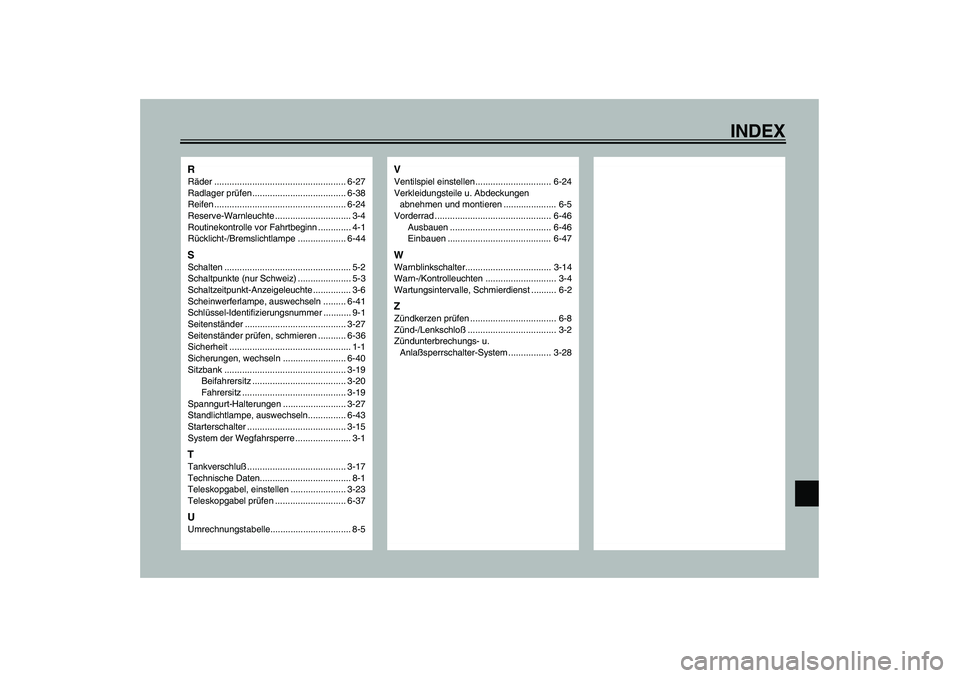

INDEX
RRäder .................................................... 6-27
Radlager prüfen..................................... 6-38
Reifen .................................................... 6-24
Reserve-Warnleuchte .............................. 3-4
Routinekontrolle vor Fahrtbeginn ............. 4-1
Rücklicht-/Bremslichtlampe ................... 6-44SSchalten .................................................. 5-2
Schaltpunkte (nur Schweiz) ..................... 5-3
Schaltzeitpunkt-Anzeigeleuchte ............... 3-6
Scheinwerferlampe, auswechseln ......... 6-41
Schlüssel-Identifizierungsnummer ........... 9-1
Seitenständer ........................................ 3-27
Seitenständer prüfen, schmieren ........... 6-36
Sicherheit ................................................ 1-1
Sicherungen, wechseln ......................... 6-40
Sitzbank ................................................ 3-19
Beifahrersitz ..................................... 3-20
Fahrersitz ......................................... 3-19
Spanngurt-Halterungen ......................... 3-27
Standlichtlampe, auswechseln............... 6-43
Starterschalter ....................................... 3-15
System der Wegfahrsperre ...................... 3-1TTankverschluß....................................... 3-17
Technische Daten.................................... 8-1
Teleskopgabel, einstellen ...................... 3-23
Teleskopgabel prüfen ............................ 6-37UUmrechnungstabelle................................ 8-5
VVentilspiel einstellen.............................. 6-24
Verkleidungsteile u. Abdeckungen
abnehmen und montieren ..................... 6-5
Vorderrad .............................................. 6-46
Ausbauen ........................................ 6-46
Einbauen ......................................... 6-47WWarnblinkschalter.................................. 3-14
Warn-/Kontrolleuchten ............................ 3-4
Wartungsintervalle, Schmierdienst .......... 6-2ZZündkerzen prüfen .................................. 6-8
Zünd-/Lenkschloß................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................. 3-28
U5SLG0.book Page 2 Friday, September 13, 2002 12:17 PM
