YAMAHA YZF-R6 2003 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

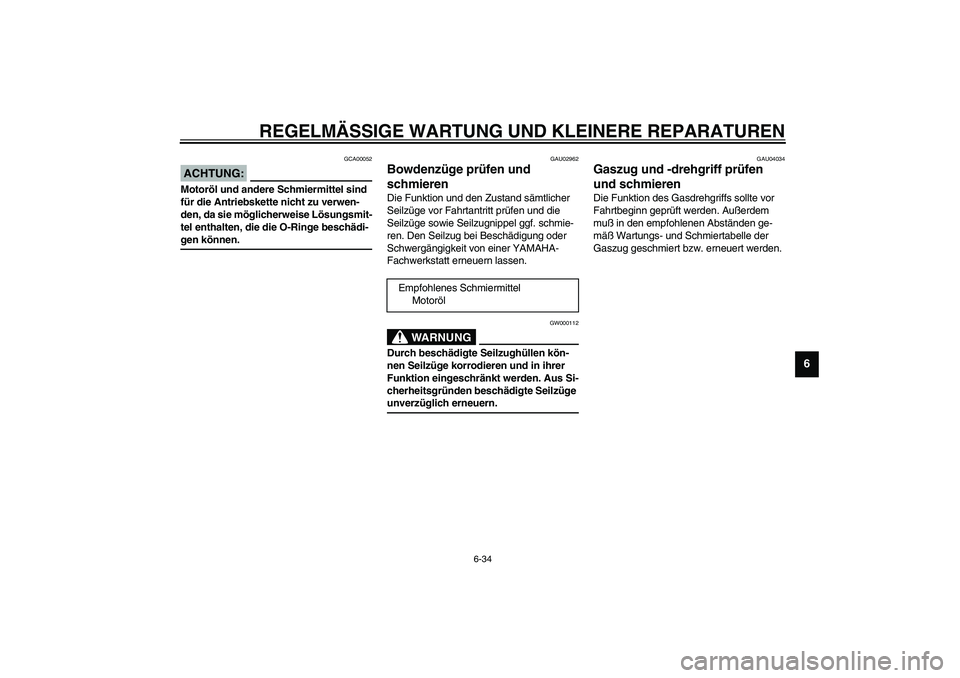

6-34
6
GCA00052
ACHTUNG:_ Motoröl und andere Schmiermittel sind
für die Antriebskette nicht zu verwen-
den, da sie möglicherweise Lösungsmit-
tel enthalten, die die O-Ringe beschädi-
gen können. _
GAU02962
Bowdenzüge prüfen und
schmieren Die Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit von einer YAMAHA-
Fachwerkstatt erneuern lassen.
GW000112
WARNUNG
_ Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus Si-
cherheitsgründen beschädigte Seilzüge
unverzüglich erneuern. _
GAU04034
Gaszug und -drehgriff prüfen
und schmieren Die Funktion des Gasdrehgriffs sollte vor
Fahrtbeginn geprüft werden. Außerdem
muß in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle der
Gaszug geschmiert bzw. erneuert werden.
Empfohlenes Schmiermittel
Motoröl
U5SLG0.book Page 34 Friday, September 13, 2002 12:17 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

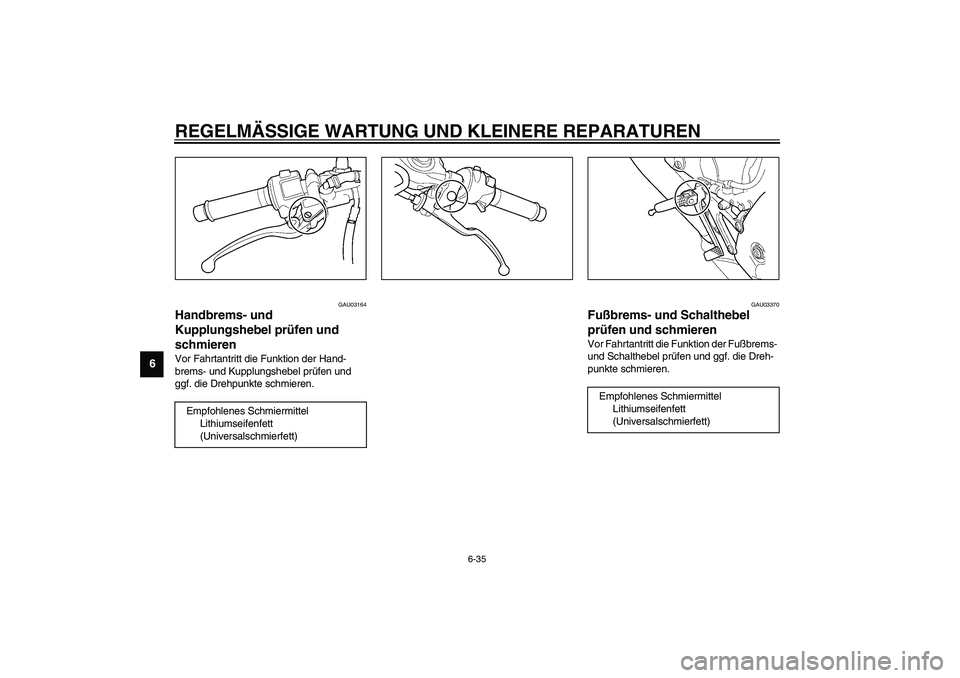

6-35
6
GAU03164
Handbrems- und
Kupplungshebel prüfen und
schmieren Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU03370
Fußbrems- und Schalthebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett)
U5SLG0.book Page 35 Friday, September 13, 2002 12:17 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

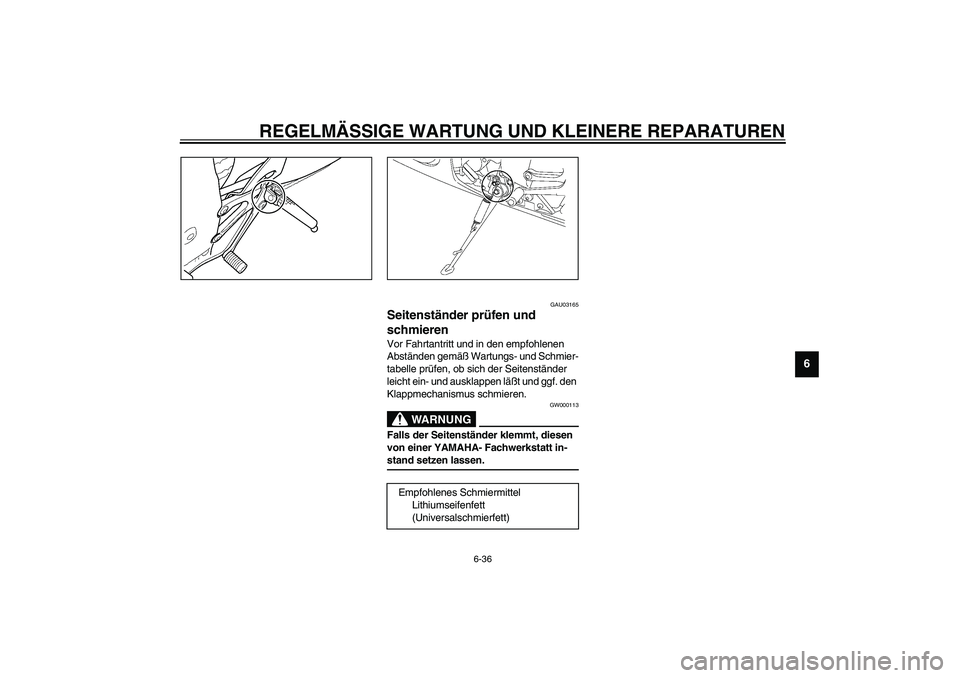

6-36
6
GAU03165
Seitenständer prüfen und
schmieren Vor Fahrtantritt und in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle prüfen, ob sich der Seitenständer
leicht ein- und ausklappen läßt und ggf. den
Klappmechanismus schmieren.
GW000113
WARNUNG
_ Falls der Seitenständer klemmt, diesen
von einer YAMAHA- Fachwerkstatt in-
stand setzen lassen. _Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett)
U5SLG0.book Page 36 Friday, September 13, 2002 12:17 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-37
6
GAU02939
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Sichtprüfung
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _Die Standrohre auf Riefen und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.Funktionsprüfung
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
GC000098
ACHTUNG:_ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer YAMAHA-Fachwerk-
statt überprüfen bzw. reparieren lassen. _
GAU00794
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _
U5SLG0.book Page 37 Friday, September 13, 2002 12:17 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

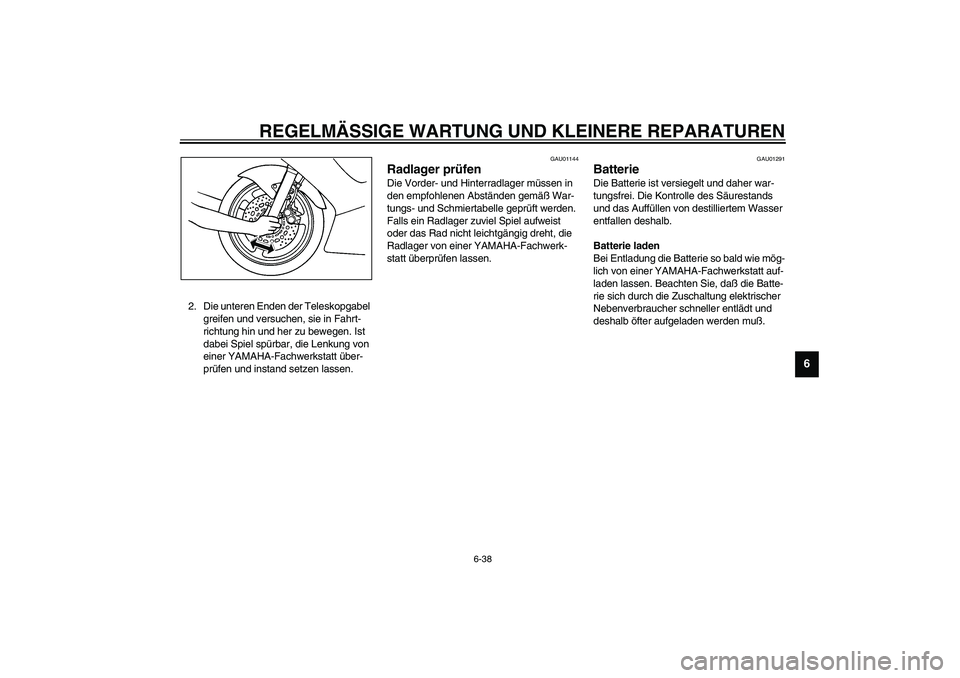

6-38
6
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer YAMAHA-Fachwerkstatt über-
prüfen und instand setzen lassen.
GAU01144
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zuviel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer YAMAHA-Fachwerk-
statt überprüfen lassen.
GAU01291
Batterie Die Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
Batterie laden
Bei Entladung die Batterie so bald wie mög-
lich von einer YAMAHA-Fachwerkstatt auf-
laden lassen. Beachten Sie, daß die Batte-
rie sich durch die Zuschaltung elektrischer
Nebenverbraucher schneller entlädt und
deshalb öfter aufgeladen werden muß.
U5SLG0.book Page 38 Friday, September 13, 2002 12:17 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

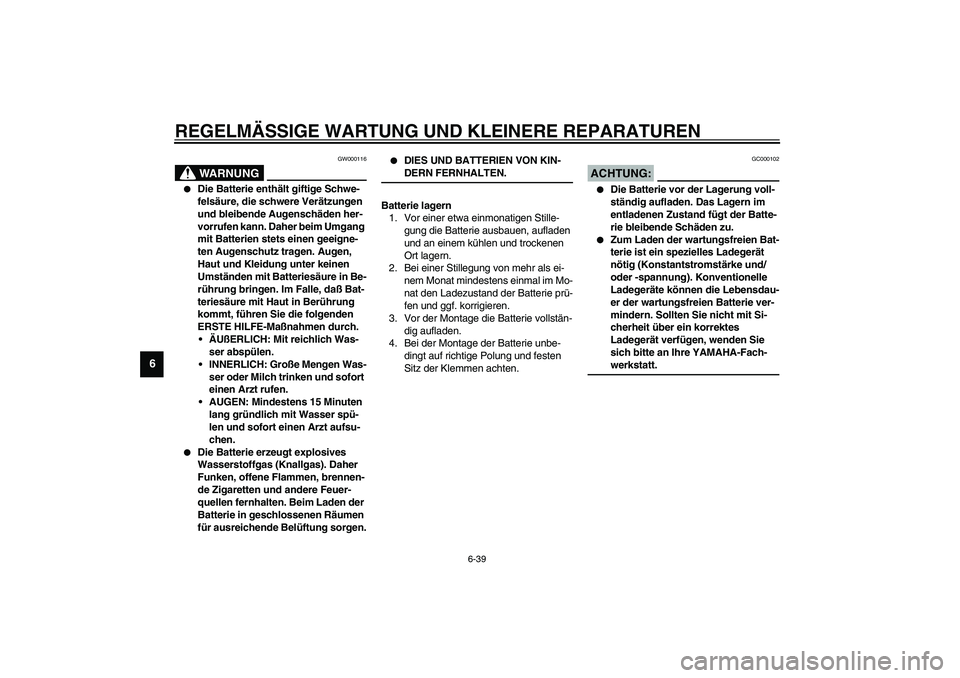

6-39
6
GW000116
WARNUNG
_

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
und bleibende Augenschäden her-
vorrufen kann. Daher beim Umgang
mit Batterien stets einen geeigne-
ten Augenschutz tragen. Augen,
Haut und Kleidung unter keinen
Umständen mit Batteriesäure in Be-
rührung bringen. Im Falle, daß Bat-
teriesäure mit Haut in Berührung
kommt, führen Sie die folgenden
ERSTE HILFE-Maßnahmen durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen fernhalten. Beim Laden der
Batterie in geschlossenen Räumen
für ausreichende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERNHALTEN.
_Batterie lagern
1. Vor einer etwa einmonatigen Stille-
gung die Batterie ausbauen, aufladen
und an einem kühlen und trockenen
Ort lagern.
2. Bei einer Stillegung von mehr als ei-
nem Monat mindestens einmal im Mo-
nat den Ladezustand der Batterie prü-
fen und ggf. korrigieren.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Bei der Montage der Batterie unbe-
dingt auf richtige Polung und festen
Sitz der Klemmen achten.
GC000102
ACHTUNG:_

Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand fügt der Batte-
rie bleibende Schäden zu.


Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät
nötig (Konstantstromstärke und/
oder -spannung). Konventionelle
Ladegeräte können die Lebensdau-
er der wartungsfreien Batterie ver-
mindern. Sollten Sie nicht mit Si-
cherheit über ein korrektes
Ladegerät verfügen, wenden Sie
sich bitte an Ihre YAMAHA-Fach-
werkstatt.
_
U5SLG0.book Page 39 Friday, September 13, 2002 12:17 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

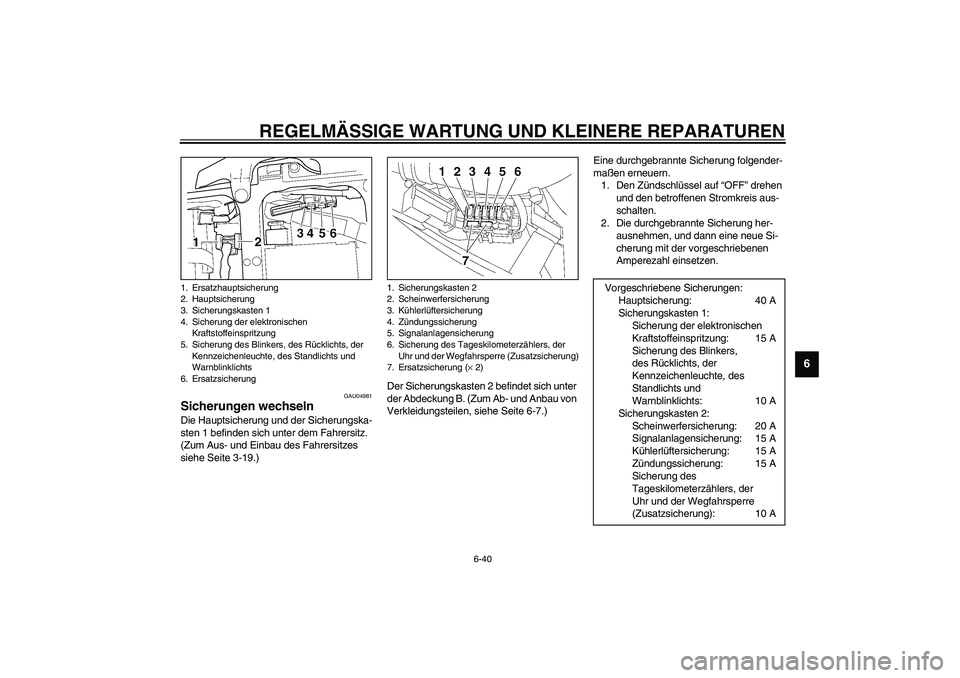

6-40
6
GAU04981
Sicherungen wechseln Die Hauptsicherung und der Sicherungska-
sten 1 befinden sich unter dem Fahrersitz.
(Zum Aus- und Einbau des Fahrersitzes
siehe Seite 3-19.)Der Sicherungskasten 2 befindet sich unter
der Abdeckung B. (Zum Ab- und Anbau von
Verkleidungsteilen, siehe Seite 6-7.)Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.1. Ersatzhauptsicherung
2. Hauptsicherung
3. Sicherungskasten 1
4. Sicherung der elektronischen
Kraftstoffeinspritzung
5. Sicherung des Blinkers, des Rücklichts, der
Kennzeichenleuchte, des Standlichts und
Warnblinklichts
6. Ersatzsicherung
1. Sicherungskasten 2
2. Scheinwerfersicherung
3. Kühlerlüftersicherung
4. Zündungssicherung
5. Signalanlagensicherung
6. Sicherung des Tageskilometerzählers, der
Uhr und der Wegfahrsperre (Zusatzsicherung)
7. Ersatzsicherung (× 2)
Vorgeschriebene Sicherungen:
Hauptsicherung: 40 A
Sicherungskasten 1:
Sicherung der elektronischen
Kraftstoffeinspritzung: 15 A
Sicherung des Blinkers,
des Rücklichts, der
Kennzeichenleuchte, des
Standlichts und
Warnblinklichts: 10 A
Sicherungskasten 2:
Scheinwerfersicherung: 20 A
Signalanlagensicherung: 15 A
Kühlerlüftersicherung: 15 A
Zündungssicherung: 15 A
Sicherung des
Tageskilometerzählers, der
Uhr und der Wegfahrsperre
(Zusatzsicherung): 10 A
U5SLG0.book Page 40 Friday, September 13, 2002 12:17 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-41
6
GC000103
ACHTUNG:_ Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen. _3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer YAMAHA-Fachwerkstatt
überprüfen lassen.
GAU04954
Scheinwerferlampe
auswechseln Die Scheinwerfer dieses Motorrads sind mit
Halogenlampen ausgestattet. Eine durch-
gebrannte Scheinwerferlampe wie folgt
auswechseln.
1. Verkleidungsteil B (wenn linke Schein-
werferlampe ausgewechselt werden
soll) oder Verkleidungsteil A (wenn
rechte Scheinwerferlampe ausge-
wechselt werden soll) abbauen. (Zum
Ab- und Anbau von Verkleidungstei-
len, siehe Seite 6-7.)
2. Die Scheinwerferlampe im Gegenuhr-
zeigersinn herausdrehen.3. Den Scheinwerfer-Steckverbinder ab-
ziehen.1. Abdeckung der Scheinwerferlampe
1. Scheinwerfer-Steckverbinder
U5SLG0.book Page 41 Friday, September 13, 2002 12:17 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

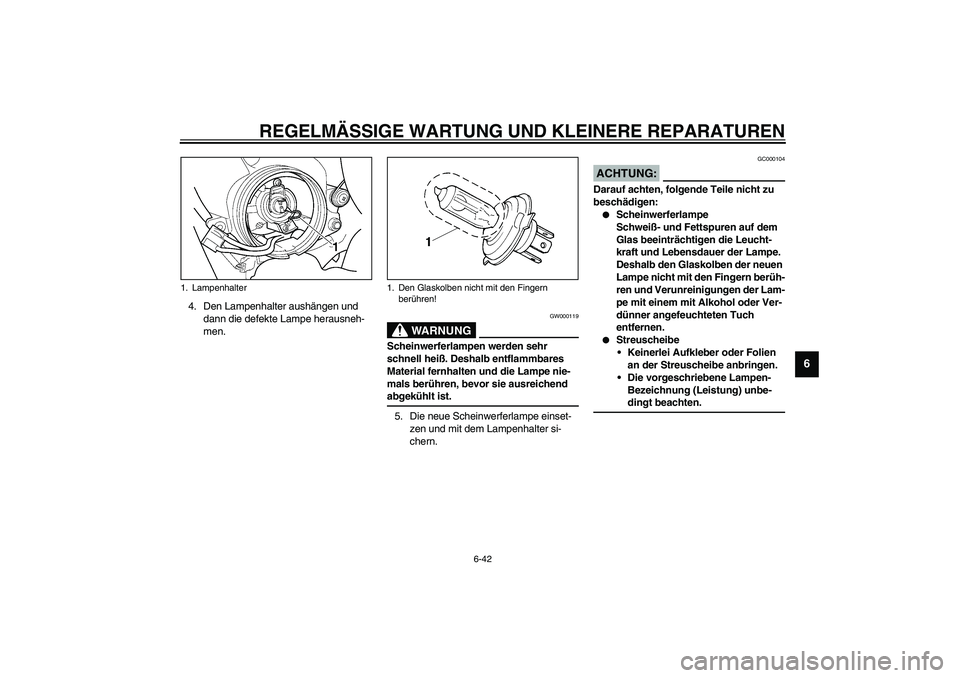

6-42
6
4. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
GW000119
WARNUNG
_ Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material fernhalten und die Lampe nie-
mals berühren, bevor sie ausreichend
abgekühlt ist. _5. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
GC000104
ACHTUNG:_ Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der neuen
Lampe nicht mit den Fingern berüh-
ren und Verunreinigungen der Lam-
pe mit einem mit Alkohol oder Ver-
dünner angefeuchteten Tuch
entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien
an der Streuscheibe anbringen.
Die vorgeschriebene Lampen-
Bezeichnung (Leistung) unbe-
dingt beachten.
_
1. Lampenhalter
1. Den Glaskolben nicht mit den Fingern
berühren!
U5SLG0.book Page 42 Friday, September 13, 2002 12:17 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

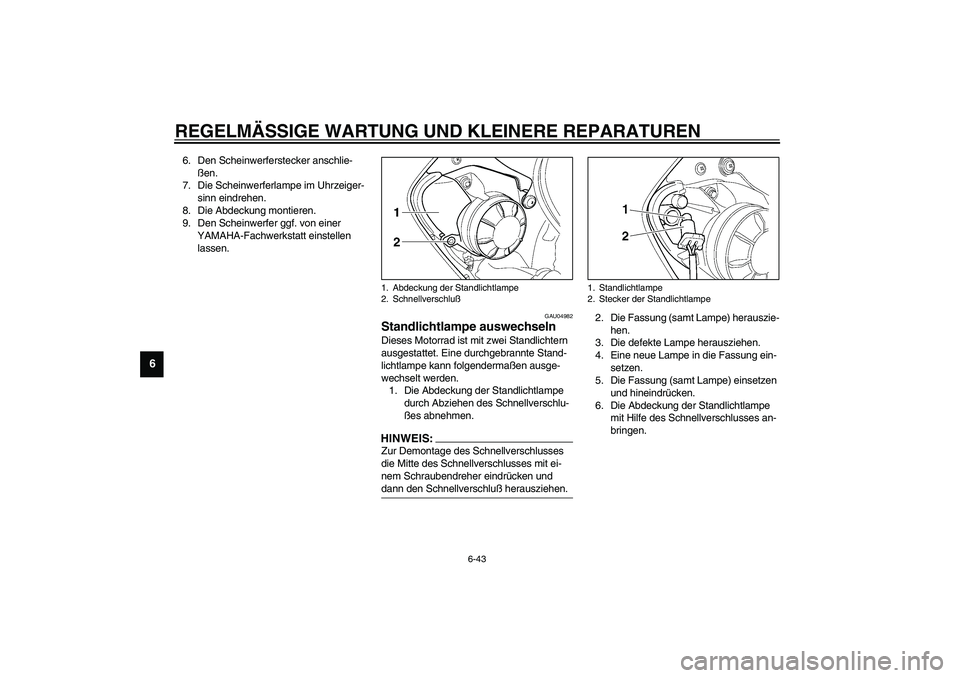

6-43
6
6. Den Scheinwerferstecker anschlie-
ßen.
7. Die Scheinwerferlampe im Uhrzeiger-
sinn eindrehen.
8. Die Abdeckung montieren.
9. Den Scheinwerfer ggf. von einer
YAMAHA-Fachwerkstatt einstellen
lassen.
GAU04982
Standlichtlampe auswechseln Dieses Motorrad ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Die Abdeckung der Standlichtlampe
durch Abziehen des Schnellverschlu-
ßes abnehmen.HINWEIS:_ Zur Demontage des Schnellverschlusses
die Mitte des Schnellverschlusses mit ei-
nem Schraubendreher eindrücken und
dann den Schnellverschluß herausziehen. _
2. Die Fassung (samt Lampe) herauszie-
hen.
3. Die defekte Lampe herausziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Abdeckung der Standlichtlampe
mit Hilfe des Schnellverschlusses an-
bringen.
1. Abdeckung der Standlichtlampe
2. Schnellverschluß
1. Standlichtlampe
2. Stecker der Standlichtlampe
U5SLG0.book Page 43 Friday, September 13, 2002 12:17 PM
