YAMAHA YZF-R6 2003 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-24
3
Uitveerdemping
Draai om de uitveerdemping te verhogen
en zo de vering stugger te maken de stel-
schroef op beide vorkpoten richting
a.
Draai om de uitveerdemping te verlagen en
zo de vering zachter te maken de stel-
schroef op beide vorkpoten richting
b.CI-02D
Inveerdemping
Draai om de inveerdemping te verhogen en
zo de vering stugger te maken de stel-
schroef op beide vorkpoten richting
a.
Draai om de inveerdemping te verlagen en
zo de vering zachter te maken de stel-
schroef op beide vorkpoten richting
b.CI-02DDC000015
LET OP:_ Probeer nooit een stelmechanisme
voorbij de maximum- of minimuminstel-
waarden te verdraaien. _OPMERKING:_ Door geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van elk veerdem-
pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan te
passen. _
1. Stelschroef voor uitveerdempingMinimum (zacht) 10 klikstanden ingedraaid b
*
Standaard 9 klikstanden ingedraaid b
*
Maximum (hard) 1 klikstand ingedraaid b
*
* Met de stelschroef volledig in de richting a
gedraaid
1. Stelschroef voor inveerdempingMinimum (zacht) 9 klikstanden ingedraaid b
*
Standaard 7 klikstanden ingedraaid b
*
Maximum (hard) 1 klikstand ingedraaid b
*
* Met de stelschroef volledig in de richting a
gedraaid
U5SLD0.book Page 24 Wednesday, September 18, 2002 11:03 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-25
3
DAU04496
Afstellen van de
schookdemperunit Deze schokdemper is uitgerust met een
stelring voor veervoorspanning en met stel-
schroeven voor inveerdemping en voor uit-
veerdemping.
DC000015
LET OP:_ Probeer nooit een stelmechanisme
voorbij de maximum- of minimuminstel-
waarden te verdraaien. _
Veervoorspanning
Om de veervoorspanning te verhogen en
zo de vering stugger te maken, wordt de
stelring gedraaid richting
a. Om de veer-
voorspanning te verlagen voor een zachte-
re vering wordt de stelring gedraaid in de
richting
b.
OPMERKING:_

Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.


Verricht de afstelling met de speciale
sleutel in de gereedschapsset bij de
machine.
_CI-10D
1. Stelring veervoorspanning
2. Speciale sleutel
3. Positie-indicator
Stand afstellen
Minimum (zacht) 1
Standaard 4
Maximum (hard) 9
U5SLD0.book Page 25 Wednesday, September 18, 2002 11:03 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-26
3
Uitveerdemping
Draai om de uitveerdemping te verhogen
voor een hardere uitveerdemping de stel-
schroef in de richting
a. Draai om de uit-
veerdemping te verlagen voor een zachtere
uitveerdemping de stelschroef in de
richting
b.CI-14D
Inveerdemping
Draai om de inveerdemping te verhogen
voor een hardere inveerdemping de stel-
schroef in de richting
a. Draai om de in-
veerdemping te verlagen voor een zachtere
inveerdemping de stelschroef in de
richting
b.CI-14D
OPMERKING:_ Door geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van elk veerdem-
pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan te
passen. _
1. Stelschroef voor uitveerdempingMinimum (zacht) 20 klikstanden ingedraaid b
*
Standaard 10 klikstanden ingedraaid b
*
Maximum (hard) 5 klikstanden ingedraaid b
*
* Met de stelschroef volledig in de richting a
gedraaid
1. Stelschroef voor inveerdempingMinimum (zacht) 20 klikstanden ingedraaid b
*
Standaard 10 klikstanden ingedraaid b
*
Maximum (hard) 1 klikstand ingedraaid b
*
* Met de stelschroef volledig in de richting a
gedraaid
U5SLD0.book Page 26 Wednesday, September 18, 2002 11:03 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-27
3

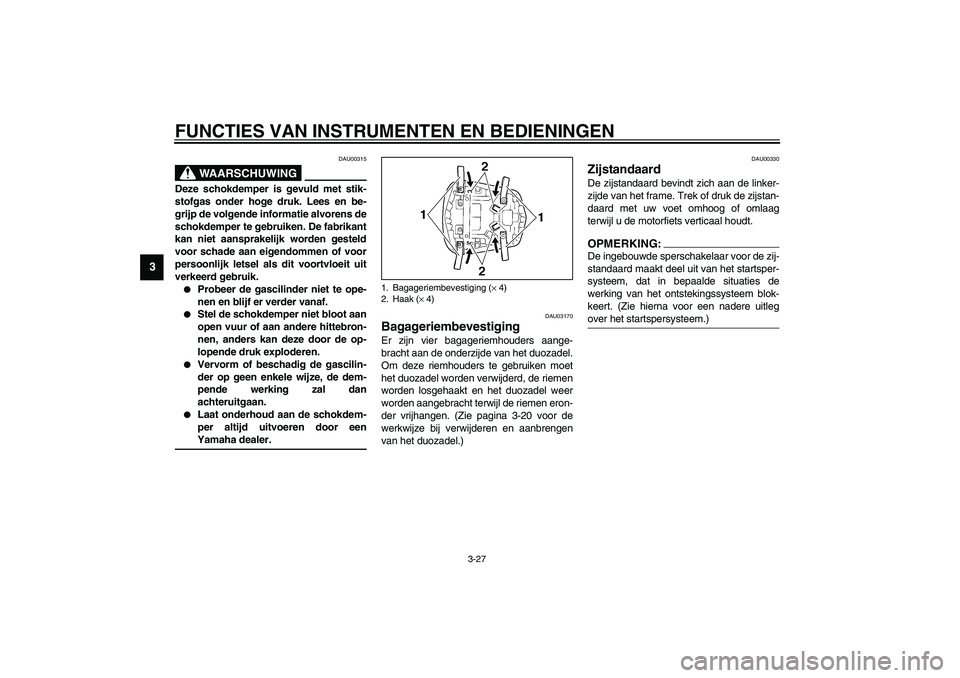

DAU00315
WAARSCHUWING
_ Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikant
kan niet aansprakelijk worden gesteld
voor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.

Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.


Stel de schokdemper niet bloot aan
open vuur of aan andere hittebron-
nen, anders kan deze door de op-
lopende druk exploderen.


Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan
achteruitgaan.


Laat onderhoud aan de schokdem-
per altijd uitvoeren door een
Yamaha dealer.
_
DAU03170
Bagageriembevestiging Er zijn vier bagageriemhouders aange-
bracht aan de onderzijde van het duozadel.
Om deze riemhouders te gebruiken moet
het duozadel worden verwijderd, de riemen
worden losgehaakt en het duozadel weer
worden aangebracht terwijl de riemen eron-
der vrijhangen. (Zie pagina 3-20 voor de
werkwijze bij verwijderen en aanbrengen
van het duozadel.)
DAU00330
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de motorfiets verticaal houdt.OPMERKING:_ De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitleg
over het startspersysteem.) _
1. Bagageriembevestiging (× 4)
2. Haak (× 4)
U5SLD0.book Page 27 Wednesday, September 18, 2002 11:03 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-28
3
DW000044
WAARSCHUWING
_ Met de motorfiets mag nooit worden ge-
reden terwijl de zijstandaard omlaag
staat of niet behoorlijk kan worden op-
getrokken (of niet omhoog blijft), anders
kan de zijstandaard de grond raken en
zo de motorrijder afleiden, waardoor u
de macht over het stuur verliest. Het
Yamaha startspersysteem is ontworpen
om de motorrijder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is. _
DAU03720
Startspersysteem Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard, de
sperschakelaar voor de koppelingshendel
en de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.

Het verhindert starten wanneer de
versnellingsbak in een versnelling ge-
schakeld is en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.


Het verhindert starten wanneer de
versnellingsbak in een versnelling ge-
schakeld is en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.


Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.
DW000045
WAARSCHUWING
_ Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamaha
dealer het systeem te controleren. _
U5SLD0.book Page 28 Wednesday, September 18, 2002 11:03 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-29
3
CD-01D
Met afgezette motor:
1. Klap de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar in “” staat.
3. Draai de sleutel naar “ON”.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Slaat de motor aan?
Er is mogelijk iets mis met de
vrijstandschakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.
Terwijl de motor nog draait:
6. Klap de zijstandaard omhoog.
7. Houd de koppelingshendel ingetrokken.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Klap de zijstandaard omlaag.
Slaat de motor af?Nadat de motor is afgeslagen:
10. Klap de zijstandaard omhoog.
11. Houd de koppelingshendel ingetrokken.
12. Druk op de startknop.
Slaat de motor aan?
Er is mogelijk iets mis met de zijstandaard-
schakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.Er is mogelijk iets mis met de koppelings-
schakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.
NEE
OPMERKING:Deze controle is het meest betrouwbaar bij
een warme motor.
JAJA NEE
Alles in orde.
U kunt met de motorfiets gaan rijden.
JA NEE
U5SLD0.book Page 29 Wednesday, September 18, 2002 11:03 AM

CONTROLES VOOR HET STARTEN
4
Controlelijst voor gebruik ................................................................... 4-1
U5SLD0.book Page 1 Wednesday, September 18, 2002 11:03 AM

4-1
4
DAU01114
4-CONTROLES VOOR HET STARTENDe eigenaar is verantwoordelijk voor de conditie van de machine. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en wind
vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het wegvallen van
de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie uit te voeren
en bovendien de volgende punten te controleren.
DAU03439
Controlelijst voor gebruik
CO-01D
ONDERDEEL CONTROLES PAGINA
BrandstofControleer het brandstofniveau in de brandstoftank.
Vul zo nodig brandstof bij.
Controleer de brandstofleiding op lekkage.3-17–3-18
MotorolieControleer het olieniveau in de motor.
Vul zo nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage.6-9–6-10
KoelvloeistofControleer het koelvloeistofniveau in het reservoir.
Vul zo nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven niveau.
Controleer het koelsysteem op lekkage.6-13–6-15
VoorremControleer de werking.
Als de voorrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer het vloeistofniveau in het reservoir.
Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het hydraulisch systeem op lekkage.6-30–6-32
AchterremControleer de werking.
Als de achterrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer het vloeistofniveau in het reservoir.
Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het hydraulisch systeem op lekkage.6-29–6-32
KoppelingControleer de werking.
Smeer de kabel als dat nodig is.
Controleer de vrije slag van de koppelingshendel.
Stel zo nodig bij.6-27–6-28
U5SLD0.book Page 1 Wednesday, September 18, 2002 11:03 AM

CONTROLES VOOR HET STARTEN4-2
4
GasgreepControleer of de werking soepel is.
Controleer de vrije slag van de kabel.
Vraag zo nodig de Yamaha dealer om de vrije slag van de kabel af te stellen, en
de kabel en het kabelhuis te smeren.6-23, 6-34
BedieningskabelsControleer of de werking soepel is.
Smeer als dat nodig is.6-34
AandrijfkettingControleer of de ketting correct is aangespannen.
Stel zo nodig bij.
Controleer de conditie van de ketting.
Smeer als dat nodig is.6-32–6-34
Wielen en bandenControleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer als dat nodig is.6-24–6-27
Rem- en schakelpedalenControleer of de werking soepel is.
Smeer de pedaalscharnierpunten als dat nodig is.6-35–6-36
Rem- en koppelingshendelsControleer of de werking soepel is.
Smeer zo nodig de hendelscharnierpunten.6-35
ZijstandaardControleer of de werking soepel is.
Smeer zo nodig het scharnierpunt.6-36
FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet zo nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaarsControleer de werking.
Corrigeer als dat nodig is.—
ZijstandaardschakelaarControleer de werking van het startspersysteem.
Als het systeem defect is, vraag dan een Yamaha dealer de machine na te kijken.3-29
LuchtaanzuigkanaalControleer of het filtergaas niet verstopt is.
Zo nodig reinigen.6-22 ONDERDEEL CONTROLES PAGINA
U5SLD0.book Page 2 Wednesday, September 18, 2002 11:03 AM

CONTROLES VOOR HET STARTEN
4-3
4
OPMERKING:_ Voordat de motorfiets wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt maar weinig tijd
in beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard. _
DWA00033
WAARSCHUWING
_ Wanneer functies vermeld in de Controlelijst voor gebruik niet naar behoren werken, laat dan een inspectie uitvoeren en even-
tueel repareren voordat u de machine gebruikt. _U5SLD0.book Page 3 Wednesday, September 18, 2002 11:03 AM
