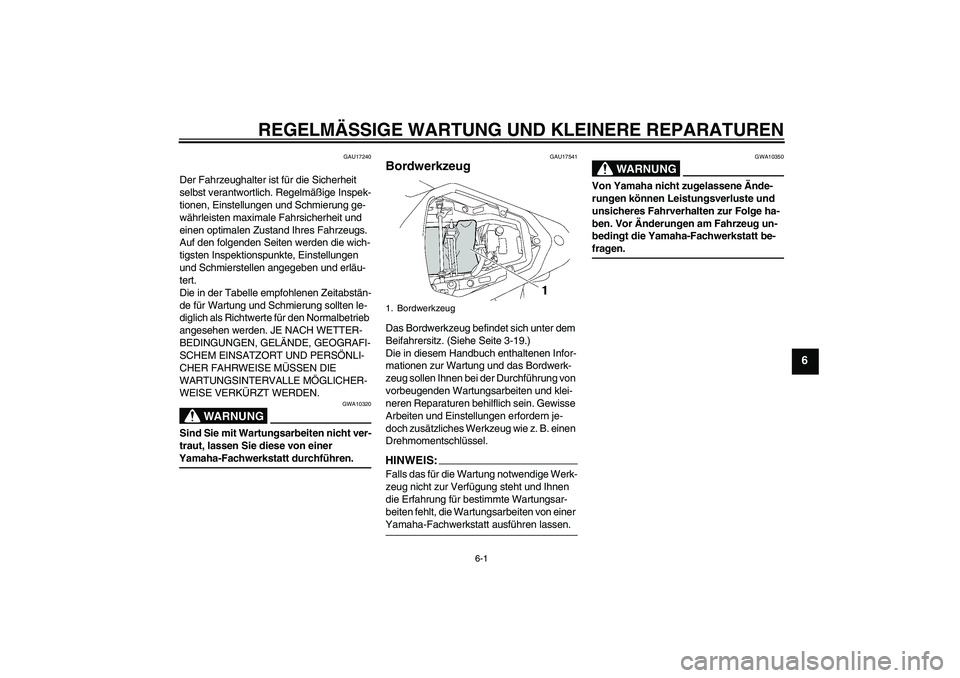

Page 51 of 106
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-1
6
GAU17240
Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND PERSÖNLI-
CHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLICHER-
WEISE VERKÜRZT WERDEN.
WARNUNG
GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
traut, lassen Sie diese von einer Yamaha-Fachwerkstatt durchführen.
GAU17541
Bordwerkzeug Das Bordwerkzeug befindet sich unter dem
Beifahrersitz. (Siehe Seite 3-19.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEIS:Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG
GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt be-fragen.
1. Bordwerkzeug
U2C0G1G0.book Page 1 Thursday, July 6, 2006 9:56 AM

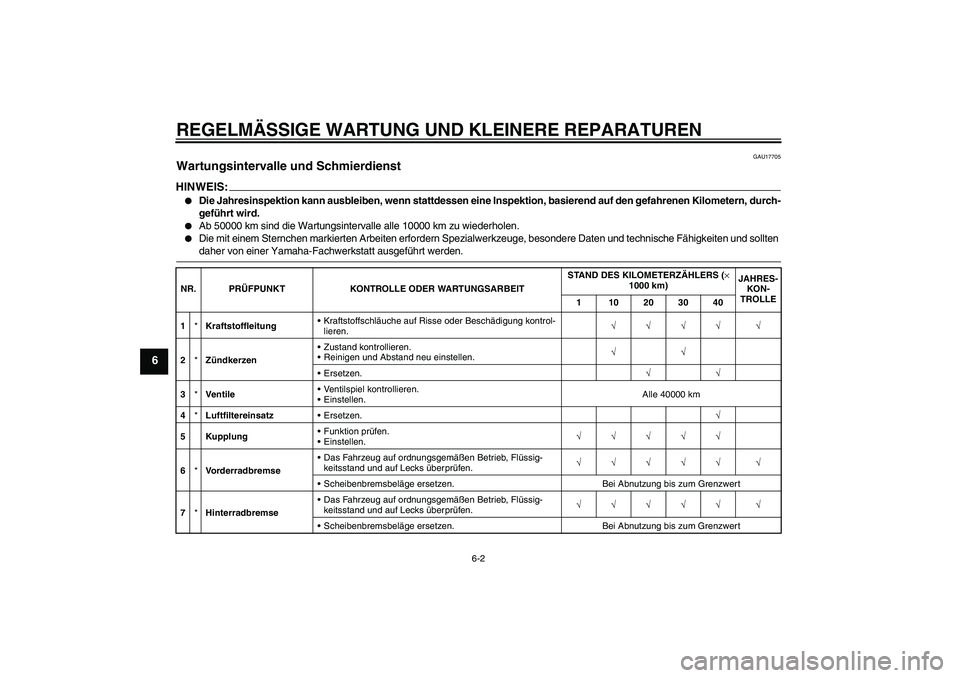

Page 52 of 106
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU17705
Wartungsintervalle und Schmierdienst HINWEIS:
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.
Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
1*KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung kontrol-
lieren.√√√√ √
2*ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu einstellen.√√
Ersetzen.√√
3*Ve n ti leVentilspiel kontrollieren.
Einstellen.Alle 40000 km
4*LuftfiltereinsatzErsetzen.√
5 KupplungFunktion prüfen.
Einstellen.√√√√√
6*VorderradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7*HinterradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
U2C0G1G0.book Page 2 Thursday, July 6, 2006 9:56 AM

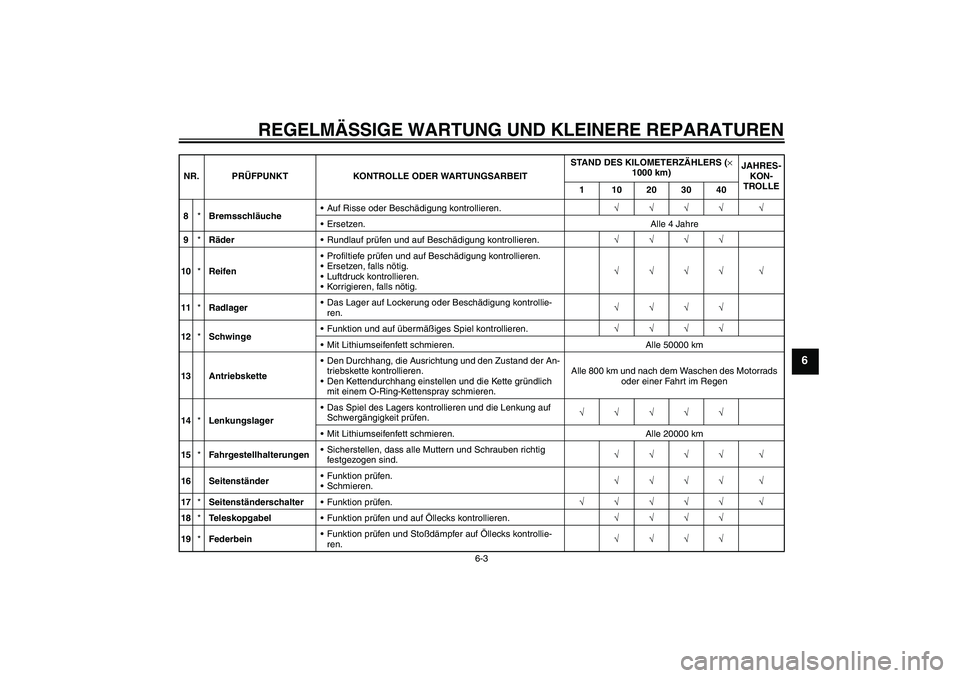

Page 53 of 106
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
8*BremsschläucheAuf Risse oder Beschädigung kontrollieren.√√√√ √
Ersetzen. Alle 4 Jahre
9*RäderRundlauf prüfen und auf Beschädigung kontrollieren.√√√√
10*ReifenProfiltiefe prüfen und auf Beschädigung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√ √
11*RadlagerDas Lager auf Lockerung oder Beschädigung kontrollie-
ren.√√√√
12*SchwingeFunktion und auf übermäßiges Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km
13 AntriebsketteDen Durchhang, die Ausrichtung und den Zustand der An-
triebskette kontrollieren.
Den Kettendurchhang einstellen und die Kette gründlich
mit einem O-Ring-Kettenspray schmieren. Alle 800 km und nach dem Waschen des Motorrads
oder einer Fahrt im Regen
14*LenkungslagerDas Spiel des Lagers kontrollieren und die Lenkung auf
Schwergängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km
15*FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig
festgezogen sind.√√√√ √
16 SeitenständerFunktion prüfen.
Schmieren.√√√√ √
17*SeitenständerschalterFunktion prüfen.√√√√√ √
18*TeleskopgabelFunktion prüfen und auf Öllecks kontrollieren.√√√√
19*FederbeinFunktion prüfen und Stoßdämpfer auf Öllecks kontrollie-
ren.√√√√ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
U2C0G1G0.book Page 3 Thursday, July 6, 2006 9:56 AM

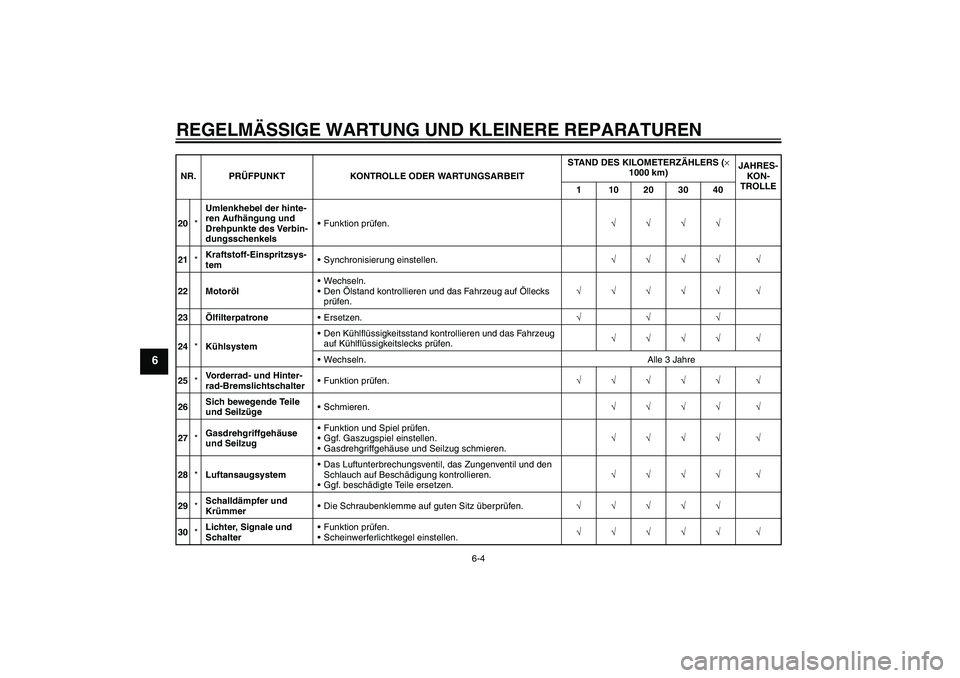

Page 54 of 106
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
20*Umlenkhebel der hinte-
ren Aufhängung und
Drehpunkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
21*Kraftstoff-Einspritzsys-
temSynchronisierung einstellen.√√√√ √
22 MotorölWechseln.
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen.√√√√√ √
23ÖlfilterpatroneErsetzen.√√√
24*KühlsystemDen Kühlflüssigkeitsstand kontrollieren und das Fahrzeug
auf Kühlflüssigkeitslecks prüfen.√√√√ √
Wechseln. Alle 3 Jahre
25*Vorderrad- und Hinter-
rad-BremslichtschalterFunktion prüfen.√√√√√ √
26Sich bewegende Teile
und SeilzügeSchmieren.√√√√ √
27*Gasdrehgriffgehäuse
und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug schmieren.√√√√ √
28*LuftansaugsystemDas Luftunterbrechungsventil, das Zungenventil und den
Schlauch auf Beschädigung kontrollieren.
Ggf. beschädigte Teile ersetzen.√√√√ √
29*Schalldämpfer und
KrümmerDie Schraubenklemme auf guten Sitz überprüfen.√√√√√
30*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√ √ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040U2C0G1G0.book Page 4 Thursday, July 6, 2006 9:56 AM

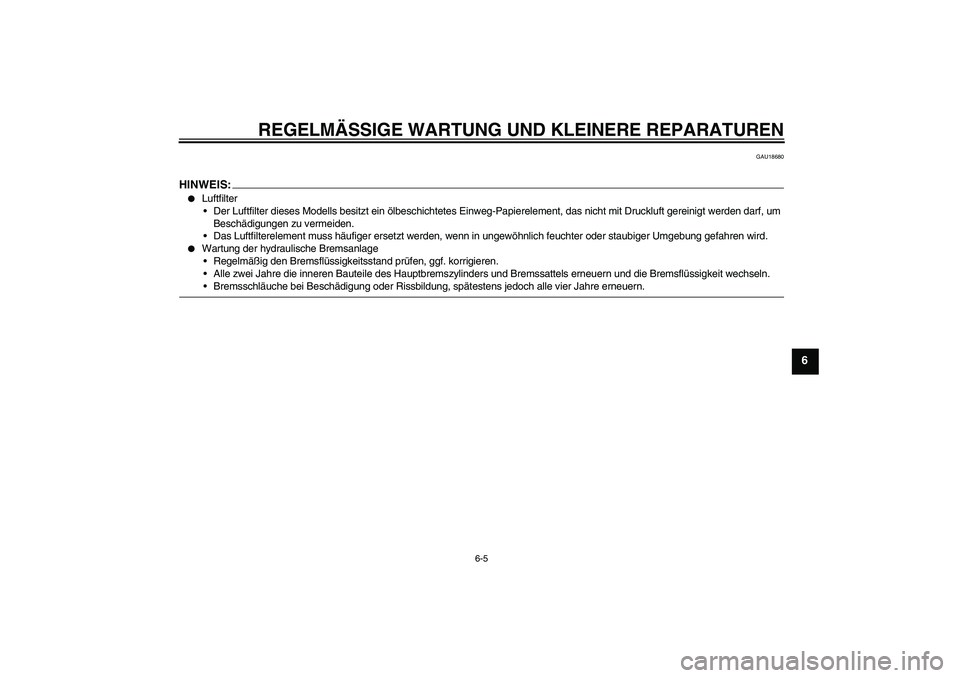

Page 55 of 106
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6
GAU18680
HINWEIS:
Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.
Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U2C0G1G0.book Page 5 Thursday, July 6, 2006 9:56 AM
Page 56 of 106
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
GAU18712
Verkleidungsteile und Abde-
ckungen abnehmen und montie-
ren Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU38970
Verkleidungsteile A und B
Eines der Verkleidungsteile abnehmenEntfernen Sie die Verkleidungs-Schrauben
und den Schnellverschluss, und ziehen Sie
dann das Verkleidungsteil, wie in der Abbil-
dung gezeigt, ab.
Verkleidungsteil montieren1. Die Vorsprünge am Verkleidungsteil in
die Aufnahmen einpassen und dann
nach hinten schieben.
1. Verkleidungsteil A
2. Verkleidungsteil C
1. Verkleidungsteil B
2. Verkleidungsteil D
3. Verkleidungsteil E
1. Abdeckung A
2. Abdeckung B
1. Verkleidungsteil A
2. Schraube
3. Schnellverschluss
U2C0G1G0.book Page 6 Thursday, July 6, 2006 9:56 AM

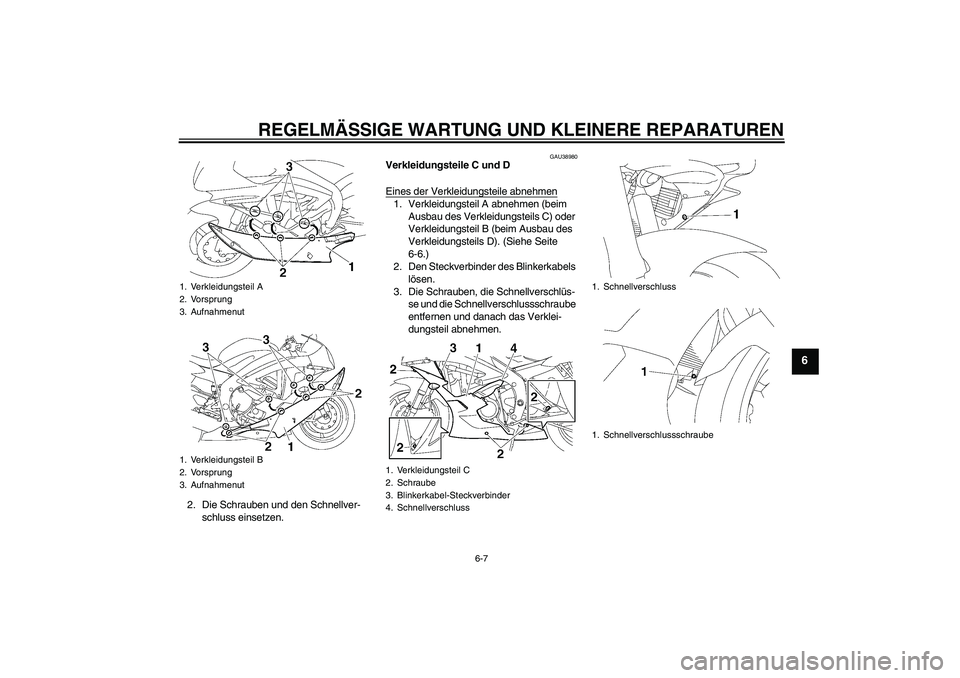

Page 57 of 106
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6
2. Die Schrauben und den Schnellver-
schluss einsetzen.
GAU38980
Verkleidungsteile C und D
Eines der Verkleidungsteile abnehmen1. Verkleidungsteil A abnehmen (beim
Ausbau des Verkleidungsteils C) oder
Verkleidungsteil B (beim Ausbau des
Verkleidungsteils D). (Siehe Seite
6-6.)
2. Den Steckverbinder des Blinkerkabels
lösen.
3. Die Schrauben, die Schnellverschlüs-
se und die Schnellverschlussschraube
entfernen und danach das Verklei-
dungsteil abnehmen.
1. Verkleidungsteil A
2. Vorsprung
3. Aufnahmenut
1. Verkleidungsteil B
2. Vorsprung
3. Aufnahmenut
1. Verkleidungsteil C
2. Schraube
3. Blinkerkabel-Steckverbinder
4. Schnellverschluss
1. Schnellverschluss
1. Schnellverschlussschraube
U2C0G1G0.book Page 7 Thursday, July 6, 2006 9:56 AM

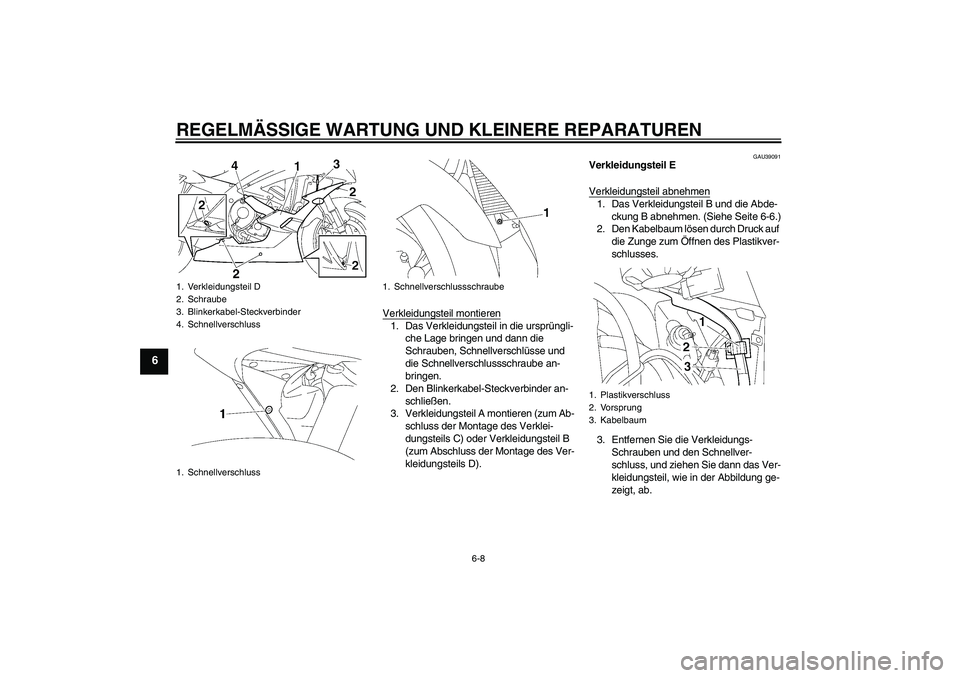

Page 58 of 106
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6
Verkleidungsteil montieren1. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann die
Schrauben, Schnellverschlüsse und
die Schnellverschlussschraube an-
bringen.
2. Den Blinkerkabel-Steckverbinder an-
schließen.
3. Verkleidungsteil A montieren (zum Ab-
schluss der Montage des Verklei-
dungsteils C) oder Verkleidungsteil B
(zum Abschluss der Montage des Ver-
kleidungsteils D).
GAU39091
Verkleidungsteil E
Verkleidungsteil abnehmen1. Das Verkleidungsteil B und die Abde-
ckung B abnehmen. (Siehe Seite 6-6.)
2. Den Kabelbaum lösen durch Druck auf
die Zunge zum Öffnen des Plastikver-
schlusses.
3. Entfernen Sie die Verkleidungs-
Schrauben und den Schnellver-
schluss, und ziehen Sie dann das Ver-
kleidungsteil, wie in der Abbildung ge-
zeigt, ab.
1. Verkleidungsteil D
2. Schraube
3. Blinkerkabel-Steckverbinder
4. Schnellverschluss
1. Schnellverschluss
1. Schnellverschlussschraube
1. Plastikverschluss
2. Vorsprung
3. Kabelbaum
U2C0G1G0.book Page 8 Thursday, July 6, 2006 9:56 AM
Page 59 of 106
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6
Verkleidungsteil montieren1. Die Aufnahme im Verkleidungsteil E
über die Zunge im vorderen Verklei-
dungsteil stecken.2. Die Schrauben und den Schnellver-
schluss einsetzen.
3. Den Kabelbaum in der ursprünglichen
Position anbringen, und dann den
Plastikverschluss schließen.
4. Das Verkleidungsteil und die Abde-
ckung montieren.
GAU39060
Abdeckungen A und B
Eine der Abdeckungen abnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Verkleidungsteil E
2. Schraube
3. Schnellverschluss
1. Verkleidungsteil E
2. Aufnahmenut
3. Vorderes Verkleidungsteil
4. Vorsprung
1. Abdeckung B
2. Schraube
U2C0G1G0.book Page 9 Thursday, July 6, 2006 9:56 AM

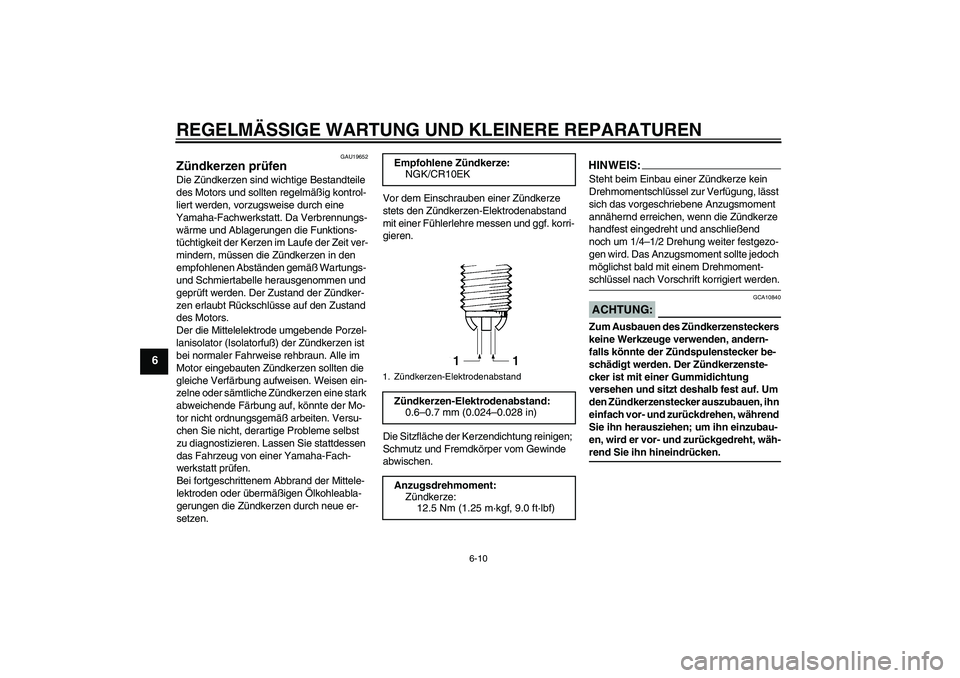

Page 60 of 106
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6
GAU19652
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.ACHTUNG:
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-rend Sie ihn hineindrücken. Empfohlene Zündkerze:
NGK/CR10EK
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U2C0G1G0.book Page 10 Thursday, July 6, 2006 9:56 AM
