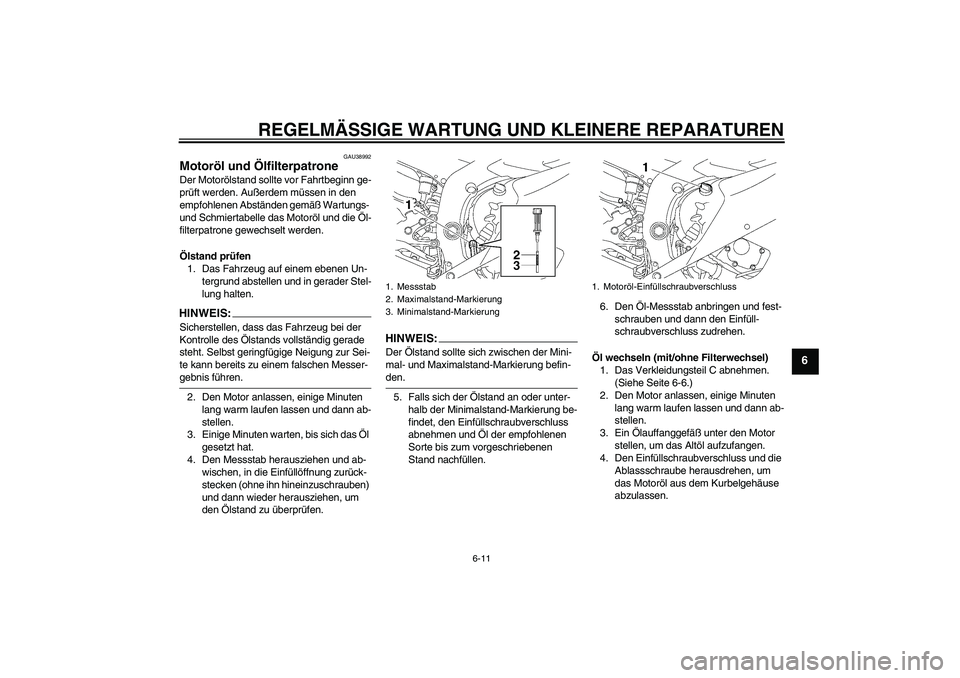

Page 61 of 106
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
GAU38992
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten warten, bis sich das Öl
gesetzt hat.
4. Den Messstab herausziehen und ab-
wischen, in die Einfüllöffnung zurück-
stecken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.
HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
5. Falls sich der Ölstand an oder unter-
halb der Minimalstand-Markierung be-
findet, den Einfüllschraubverschluss
abnehmen und Öl der empfohlenen
Sorte bis zum vorgeschriebenen
Stand nachfüllen.6. Den Öl-Messstab anbringen und fest-
schrauben und dann den Einfüll-
schraubverschluss zudrehen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Verkleidungsteil C abnehmen.
(Siehe Seite 6-6.)
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.1. Messstab
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Motoröl-Einfüllschraubverschluss
U2C0G1G0.book Page 11 Thursday, July 6, 2006 9:56 AM
Page 62 of 106

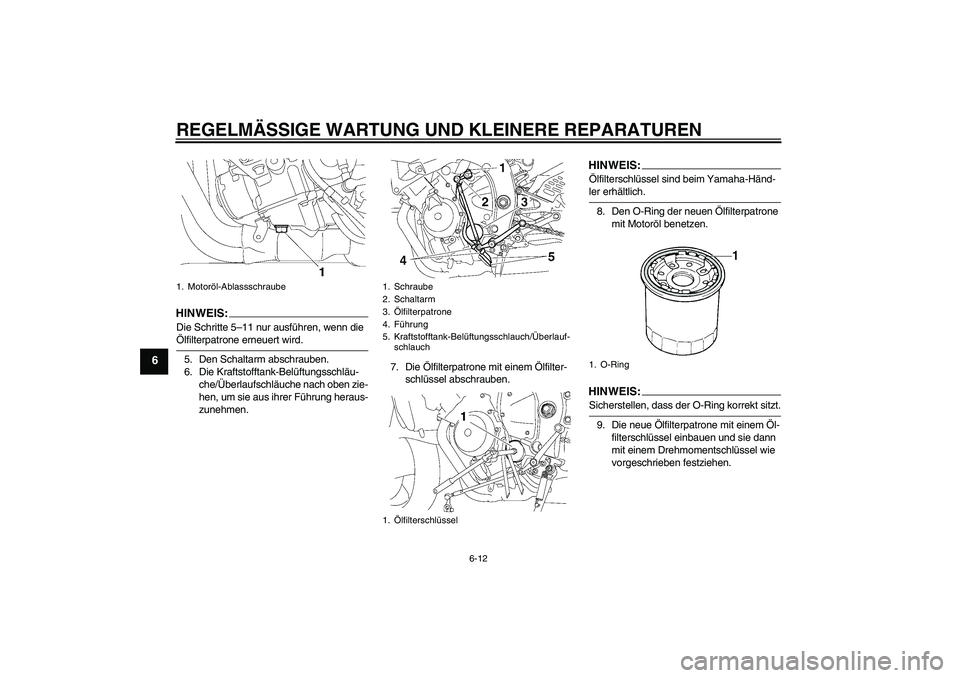

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
HINWEI
S:
Die Schritte 5–11 nur ausführen, wenn die Ölfilterpatrone erneuert wird.
5. Den Schaltarm abschrauben.
6. Die Kraftstofftank-Belüftungsschläu-
che/Überlaufschläuche nach oben zie-
hen, um sie aus ihrer Führung heraus-
zunehmen.7. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEIS:Ölfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
8. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.HINWEIS:Sicherstellen, dass der O-Ring korrekt sitzt.
9. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
1. Motoröl-Ablassschraube
1. Schraube
2. Schaltarm
3.Ölfilterpatrone
4. Führung
5. Kraftstofftank-Belüftungsschlauch/Überlauf-
schlauch
1.Ölfilterschlüssel
1. O-Ring
U2C0G1G0.book Page 12 Thursday, July 6, 2006 9:56 AM
Page 63 of 106

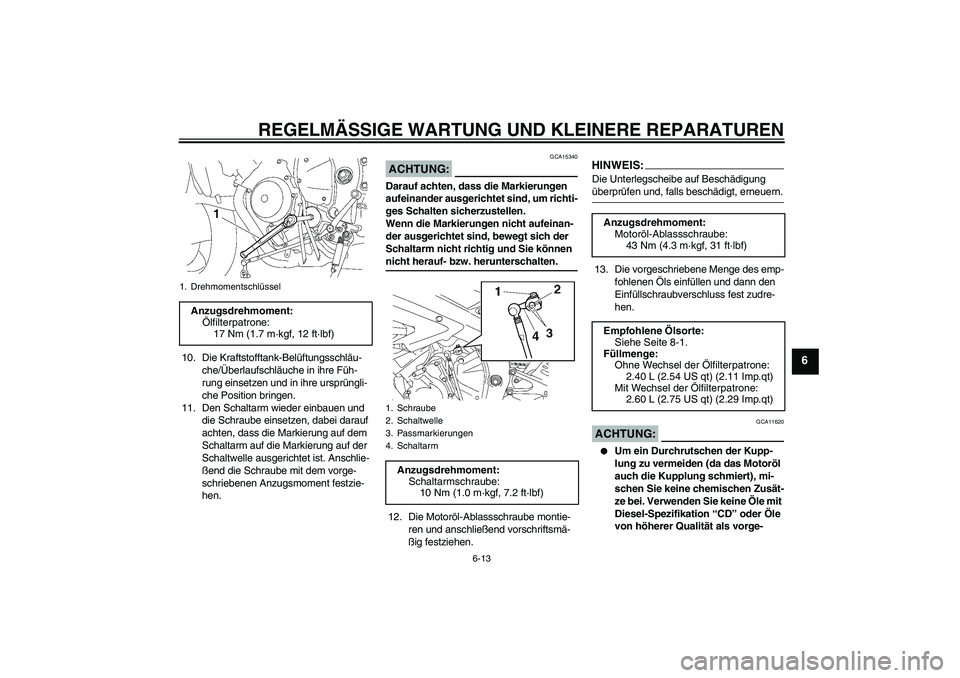

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
10. Die Kraftstofftank-Belüftungsschläu-
che/Überlaufschläuche in ihre Füh-
rung einsetzen und in ihre ursprüngli-
che Position bringen.
11. Den Schaltarm wieder einbauen und
die Schraube einsetzen, dabei darauf
achten, dass die Markierung auf dem
Schaltarm auf die Markierung auf der
Schaltwelle ausgerichtet ist. Anschlie-
ßend die Schraube mit dem vorge-
schriebenen Anzugsmoment festzie-
hen.
ACHTUNG:
GCA15340
Darauf achten, dass die Markierungen
aufeinander ausgerichtet sind, um richti-
ges Schalten sicherzustellen.
Wenn die Markierungen nicht aufeinan-
der ausgerichtet sind, bewegt sich der
Schaltarm nicht richtig und Sie können nicht herauf- bzw. herunterschalten.
12. Die Motoröl-Ablassschraube montie-
ren und anschließend vorschriftsmä-
ßig festziehen.
HINWEIS:Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.
13. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.ACHTUNG:
GCA11620
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
1. DrehmomentschlüsselAnzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
1. Schraube
2. Schaltwelle
3. Passmarkierungen
4. Schaltarm
Anzugsdrehmoment:
Schaltarmschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.40 L (2.54 US qt) (2.11 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.60 L (2.75 US qt) (2.29 Imp.qt)
U2C0G1G0.book Page 13 Thursday, July 6, 2006 9:56 AM
Page 64 of 106

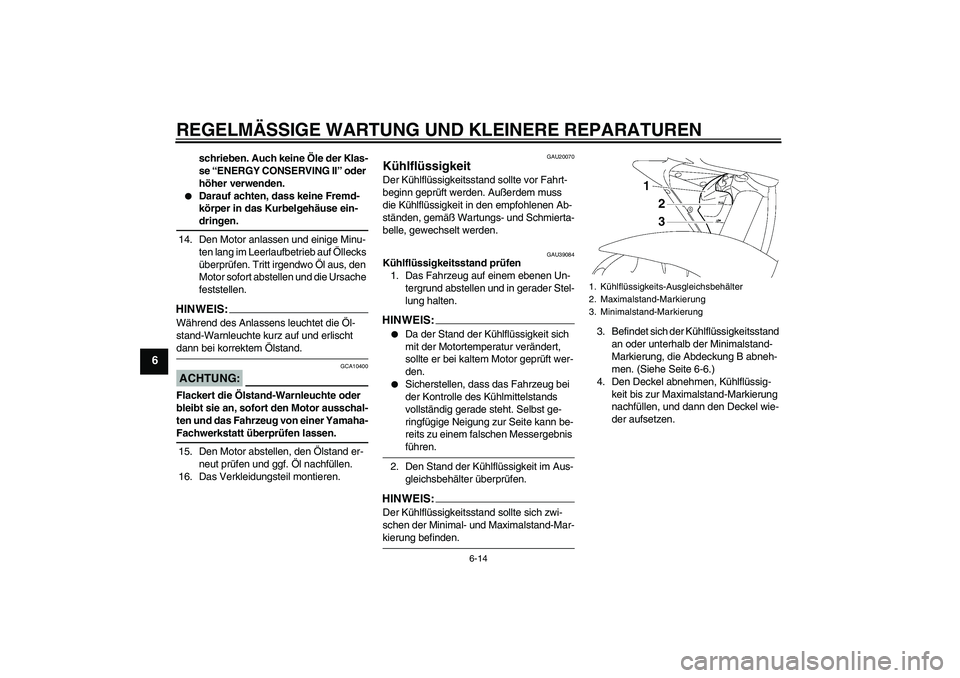

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
14. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
HINWEIS:Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt dann bei korrektem Ölstand.ACHTUNG:
GCA10400
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, sofort den Motor ausschal-
ten und das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen lassen.
15. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
16. Das Verkleidungsteil montieren.
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU39084
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS:Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-kierung befinden.3. Befindet sich der Kühlflüssigkeitsstand
an oder unterhalb der Minimalstand-
Markierung, die Abdeckung B abneh-
men. (Siehe Seite 6-6.)
4. Den Deckel abnehmen, Kühlflüssig-
keit bis zur Maximalstand-Markierung
nachfüllen, und dann den Deckel wie-
der aufsetzen.
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
U2C0G1G0.book Page 14 Thursday, July 6, 2006 9:56 AM
Page 65 of 106

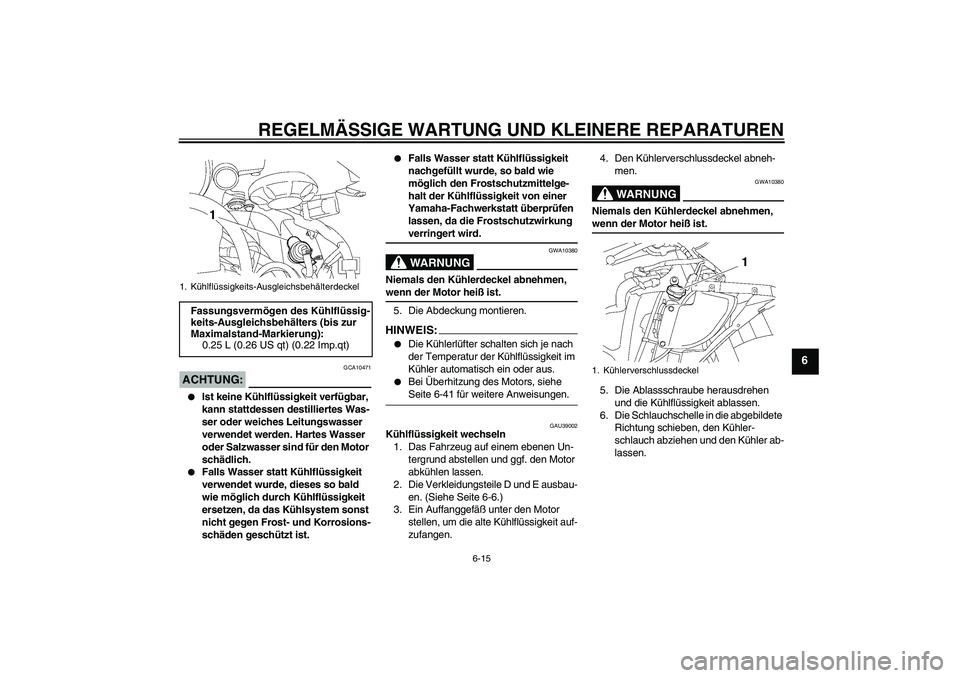

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
ACHTUNG:
GCA10471
Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.
Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da das Kühlsystem sonst
nicht gegen Frost- und Korrosions-
schäden geschützt ist.
Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
5. Die Abdeckung montieren.HINWEIS:
Die Kühlerlüfter schalten sich je nach
der Temperatur der Kühlflüssigkeit im
Kühler automatisch ein oder aus.
Bei Überhitzung des Motors, siehe Seite 6-41 für weitere Anweisungen.
GAU39002
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Die Verkleidungsteile D und E ausbau-
en. (Siehe Seite 6-6.)
3. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.4. Den Kühlerverschlussdeckel abneh-
men.
WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
5. Die Ablassschraube herausdrehen
und die Kühlflüssigkeit ablassen.
6. Die Schlauchschelle in die abgebildete
Richtung schieben, den Kühler-
schlauch abziehen und den Kühler ab-
lassen.
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1. Kühlerverschlussdeckel
U2C0G1G0.book Page 15 Thursday, July 6, 2006 9:56 AM
Page 66 of 106

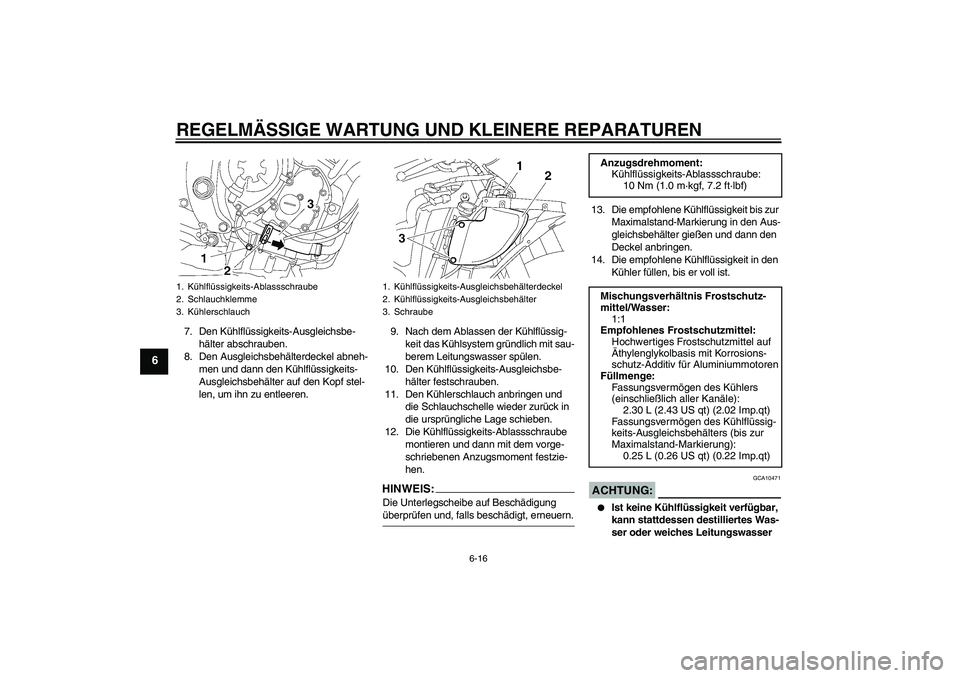

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
7. Den Kühlflüssigkeits-Ausgleichsbe-
hälter abschrauben.
8. Den Ausgleichsbehälterdeckel abneh-
men und dann den Kühlflüssigkeits-
Ausgleichsbehälter auf den Kopf stel-
len, um ihn zu entleeren.9. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
10. Den Kühlflüssigkeits-Ausgleichsbe-
hälter festschrauben.
11. Den Kühlerschlauch anbringen und
die Schlauchschelle wieder zurück in
die ursprüngliche Lage schieben.
12. Die Kühlflüssigkeits-Ablassschraube
montieren und dann mit dem vorge-
schriebenen Anzugsmoment festzie-
hen.
HINWEIS:Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.13. Die empfohlene Kühlflüssigkeit bis zur
Maximalstand-Markierung in den Aus-
gleichsbehälter gießen und dann den
Deckel anbringen.
14. Die empfohlene Kühlflüssigkeit in den
Kühler füllen, bis er voll ist.
ACHTUNG:
GCA10471
Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
1. Kühlflüssigkeits-Ablassschraube
2. Schlauchklemme
3. Kühlerschlauch
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Kühlflüssigkeits-Ausgleichsbehälter
3. Schraube
Anzugsdrehmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.30 L (2.43 US qt) (2.02 Imp.qt)
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U2C0G1G0.book Page 16 Thursday, July 6, 2006 9:56 AM

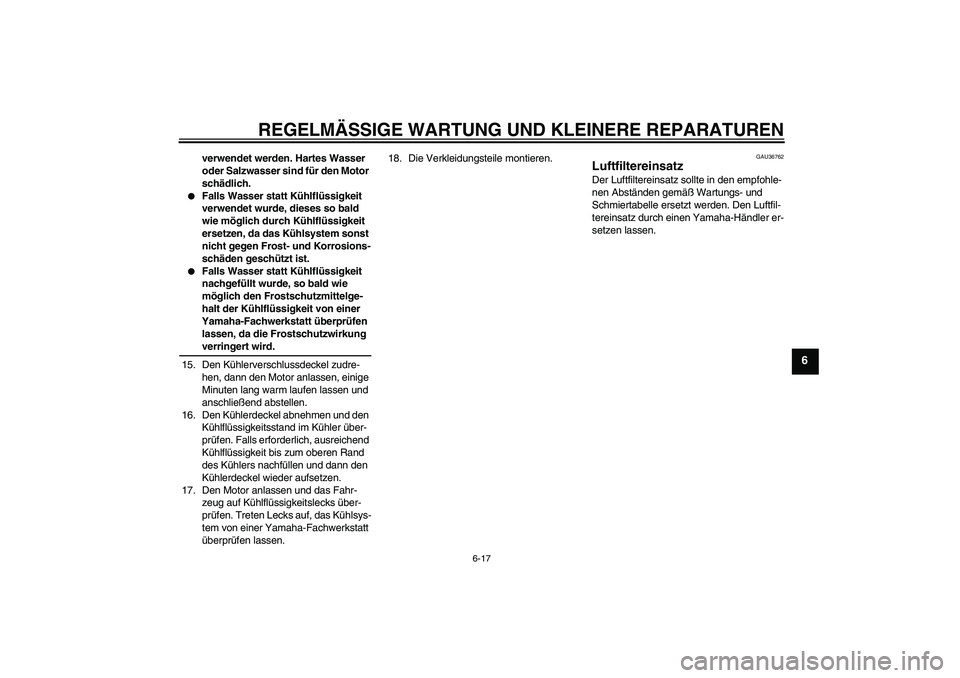

Page 67 of 106
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.
Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da das Kühlsystem sonst
nicht gegen Frost- und Korrosions-
schäden geschützt ist.
Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.
15. Den Kühlerverschlussdeckel zudre-
hen, dann den Motor anlassen, einige
Minuten lang warm laufen lassen und
anschließend abstellen.
16. Den Kühlerdeckel abnehmen und den
Kühlflüssigkeitsstand im Kühler über-
prüfen. Falls erforderlich, ausreichend
Kühlflüssigkeit bis zum oberen Rand
des Kühlers nachfüllen und dann den
Kühlerdeckel wieder aufsetzen.
17. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühlsys-
tem von einer Yamaha-Fachwerkstatt
überprüfen lassen.18. Die Verkleidungsteile montieren.
GAU36762
Luftfiltereinsatz Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
U2C0G1G0.book Page 17 Thursday, July 6, 2006 9:56 AM
Page 68 of 106

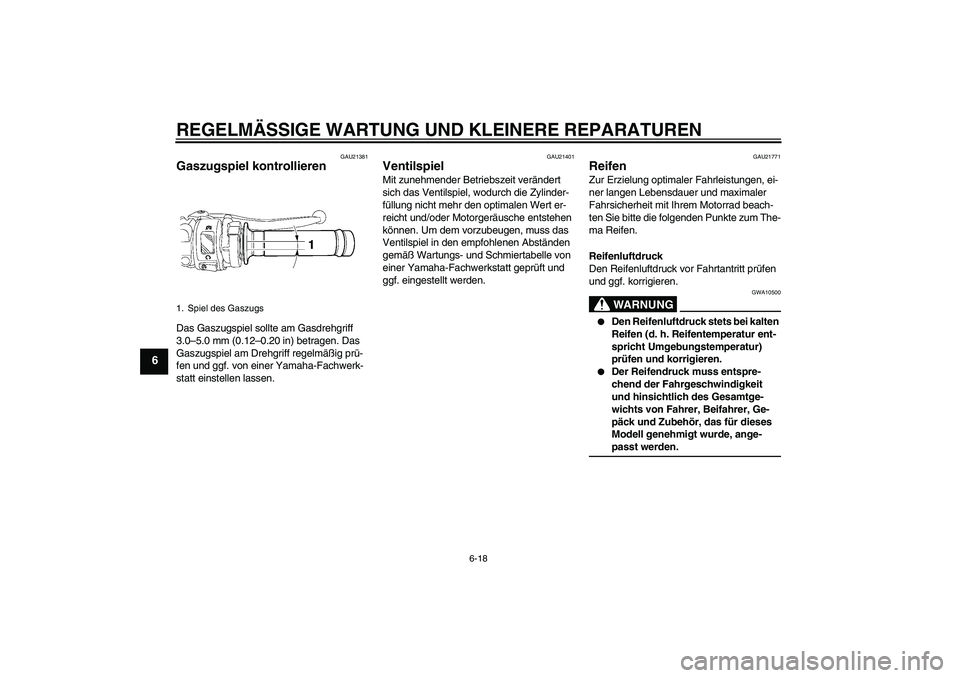

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
6
GAU21381
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21771
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA10500
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-passt werden.
1. Spiel des GaszugsU2C0G1G0.book Page 18 Thursday, July 6, 2006 9:56 AM
Page 69 of 106

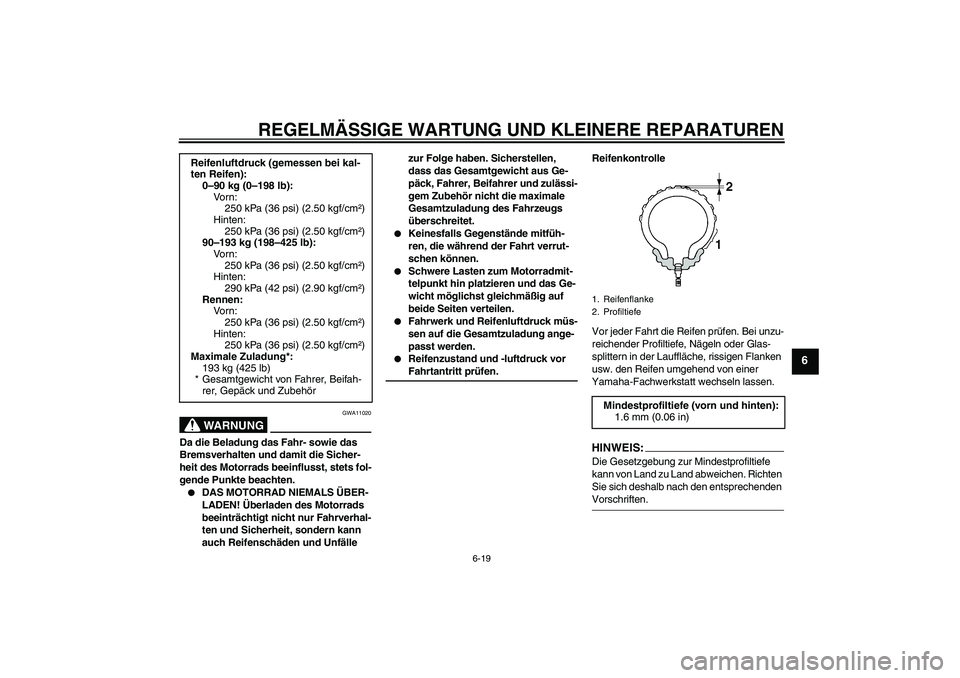

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
6
WARNUNG
GWA11020
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflusst, stets fol-
gende Punkte beachten.
DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle zur Folge haben. Sicherstellen,
dass das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zulässi-
gem Zubehör nicht die maximale
Gesamtzuladung des Fahrzeugs
überschreitet.
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
Schwere Lasten zum Motorradmit-
telpunkt hin platzieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
passt werden.
Reifenzustand und -luftdruck vor Fahrtantritt prüfen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften. Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
90–193 kg (198–425 lb):
Vo r n :
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vo r n :
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
Maximale Zuladung*:
193 kg (425 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
U2C0G1G0.book Page 19 Thursday, July 6, 2006 9:56 AM
Page 70 of 106

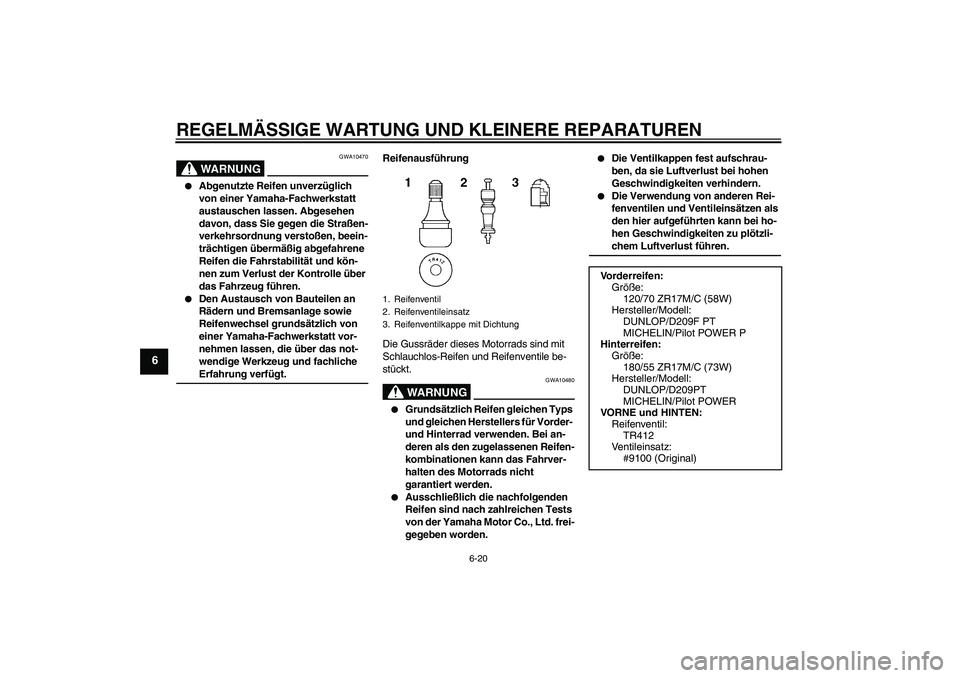

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
6
WARNUNG
GWA10470
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche Erfahrung verfügt.Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen und Reifenventile be-
stückt.
WARNUNG
GWA10480
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden. Bei an-
deren als den zugelassenen Reifen-
kombinationen kann das Fahrver-
halten des Motorrads nicht
garantiert werden.
Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha Motor Co., Ltd. frei-
gegeben worden.
Die Ventilkappen fest aufschrau-
ben, da sie Luftverlust bei hohen
Geschwindigkeiten verhindern.
Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-chem Luftverlust führen.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vorderreifen:
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell:
DUNLOP/D209F PT
MICHELIN/Pilot POWER P
Hinterreifen:
Größe:
180/55 ZR17M/C (73W)
Hersteller/Modell:
DUNLOP/D209PT
MICHELIN/Pilot POWER
VORNE und HINTEN:
Reifenventil:
TR412
Ventileinsatz:
#9100 (Original)
U2C0G1G0.book Page 20 Thursday, July 6, 2006 9:56 AM
