YAMAHA YZF-R6 2020 Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
4-12
4
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird angezeigt
durch “ ” und durch die Leerlauf-Kontroll-
leuchte.
Antriebsmodusanzeige
In dieser Anzeige wird der gewählte An-
triebsmodus angezeigt: “STD”, “A” oder
“B”. Ausführliche Informationen zu den
Modi und wie man sie auswählt, siehe Seite
3-1. TCS-Anzeige
In dieser Anzeige wird die gewählte Einstel-
lung des Traktionskontrollsystems ange-
zeigt: “1” bis “6” oder “OFF”. Ausführliche
Informationen zu den TCS-Einstellungen
und ihrer Auswahl, siehe Seite 3-2.
QS-Symbol
Wenn das System Quick Shift eingeschal-
tet ist (d. h. wenn der Schaltschalter ange-
schlossen ist), ist das Symbol eingeschal-
tet. Siehe Seite 3-4 zu Informationen zu
Quick Shift.
Multifunktionsanzeige
Die Multifunktionsanzeige beinhaltet:
 Kilometerzähler
 zwei Tageskilometerzähler
 Kraftstoffreserve-Kilometerzähler
 Momentaner Kraftstoffverbrauch
 Durchschnittlicher Kraftstoffver-
brauch
 Kraftstoffgesamtverbrauch1. Antriebsmodusanzeige
1
1. TCS-Anzeige
1. Quick-Shift-Symbol “QS”
11
1. Multifunktionsanzeige
1
UBN6G3G0.book Page 12 Wednesday, October 2, 2019 1:01 PM

Funktionen der Instrumente und Bedienungselemente
4-13
4
Navigieren durch die Multifunktionsan-
zeige
Mit dem Wahlknopf “SELECT” die Anzeige
zwischen Kilometerzähler “ODO”, Tageski-
lometerzählern “TRIP 1” und “TRIP 2”, mo-
mentanem Kraftstoffverbrauch “km/L”,
“L/100 km” oder “MPG”, durchschnittli-
chem Kraftstoffverbrauch “AVE _ _ _._
km/L”, “AVE _ _ _._ L/100 km” oder “AVE _
_ _._ MPG” und Kraftstoffgesamtverbrauch
“_ _._” in der folgenden Reihenfolge wech-
seln:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km oder MPG → AVE _ _ _._ km/L, AVE _ _
_._ L/100 km oder AVE _ _ _._ MPG → _ _._
→ ODO
Der Kilometerzähler und die Tageskilo-
meterzähler
Der Kilometerzähler zeigt die insgesamt mit
dem Fahrzeug gefahrenen Kilometer an.
Die Tageskilometerzähler zeigen die seit
dem letzten Zurückstellen gefahrenen Kilo-
meter an. Zum Zurückstellen eines Tages-
kilometerzählers den Rückstellknopf “RE-
SET” eine Sekunde lang drücken.HINWEIS Der Kilometerzähler stoppt bei
999999. 
Die Tageskilometerzähler werden
nach Erreichen von 9999.9 zurückge-
stellt und zählen dann weiter.
Kraftstoffreserve-Kilometerzähler
Leuchtet die Reserve-Warnleuchte auf,
wechselt die Anzeige automatisch zum
Kraftstoffreserve-Kilometerzähler “TRIP F”
und die gefahrenen Kilometer werden dann
ab diesem Punkt gezählt. In diesem Fall
den Wahlknopf “SELECT” drücken, um die
Anzeige in folgender Reihenfolge umzu-
schalten:
TRIP F → km/L, L/100 km oder MPG →
AVE _ _ _._ km/L, AVE _ _ _._ L/100 km oder
AVE _ _ _._ MPG → _ _._ → ODO → TRIP 1
→ TRIP 2 → TRIP FHINWEISWenn der Kraftstoffreserve-Kilometerzäh-
ler nicht manuell zurückgestellt wird, wird
er nach dem Tanken und Fahren von 5 km
(3 mi) automatisch zurückgestellt und aus
der Anzeige ausgeblendet.
Momentaner Kraftstoffverbrauch
Diese Funktion berechnet den Kraftstoff-
verbrauch unter den momentanen Fahrbe-
dingungen.
Die momentane Kraftstoffverbrauchsanzei-
ge kann bei Verwendung von Kilometern
auf “km/L” oder auf “L/100 km” und bei
Verwendung von Meilen auf “MPG” einge-
stellt werden. Beim Verwenden von Kilo-
metern den Wahlknopf “SELECT” eine Se-
kunde lang drücken, um zwischen “km/L”
und “L/100 km” umzuschalten.
 “km/L”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 L unter den momentanen
Fahrbedingungen zurückgelegt wer-
den kann.1. Momentane Kraftstoffverbrauchsanzeige
1
UBN6G3G0.book Page 13 Wednesday, October 2, 2019 1:01 PM

Funktionen der Instrumente und Bedienungselemente
4-14
4
“L/100 km”: Es wird die Kraftstoff-
menge angezeigt, die benötigt wird,
um unter den momentanen Fahrbe-
dingungen 100 km weit zu fahren.
 “MPG”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 US gal unter den momentanen
Fahrbedingungen zurückgelegt wer-
den kann.HINWEISBei einer Geschwindigkeit von weniger als
20 km/h (12 mi/h) wird “_ _ _._” angezeigt.Durchschnittlicher Kraftstoffverbrauch
Diese Funktion berechnet den durch-
schnittlichen Kraftstoffverbrauch seit dem
letzten Zurückstellen. Die durchschnittliche Kraftstoffverbrauchs-
anzeige kann bei Verwendung von Kilome-
tern auf “AVE _ _ _._ km/L” oder “AVE _ _
_._ L/100 km” und bei Verwendung von
Meilen auf “AVE _ _ _._ MPG” eingestellt
werden. Beim Verwenden von Kilometern
den Wahlknopf “SELECT” eine Sekunde
lang drücken, um zwischen “AVE _ _ _._
km/L” und “AVE _ _ _._ L/100 km” umzu-
schalten.
 “AVE _ _ _._ km/L”: Es wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von 1.0
L zurückgelegt werden kann.
 “AVE _ _ _._ L/100 km”: Es wird die
durchschnittliche Kraftstoffmenge an-
gezeigt, die benötigt wird, um 100 km
weit zu fahren.
 “AVE _ _ _._ MPG”: Es wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von 1.0
US gal zurückgelegt werden kann.
HINWEISZum Zurückstellen der durchschnittli-
chen Kraftstoffverbrauchsanzeige den
Rückstellknopf “RESET” eine Sekun-
de lang drücken. 
Nach dem Zurückstellen der durch-
schnittlichen Kraftstoffverbrauchsan-
zeige wird für diese Anzeige so lange
“_ _ _._” angezeigt, bis das Fahrzeug
1 km (0.6 mi) zurückgelegt hat.
Kraftstoffgesamtverbrauch
Diese Anzeige zeigt die gesamte Kraftstoff-
menge, die seit dem letzten Zurückstellen
verbraucht wurde.
Bei Kilometer-Einstellung werden Liter an-
gezeigt. Bei Meilen-Einstellung werden
Gallonen angezeigt.
Zum Zurückstellen der Anzeige des Kraft-
stoffgesamtverbrauchs den Rückstellknopf
“RESET” eine Sekunde lang drücken.
1. Durchschnittliche Kraftstoffverbrauchsan-
zeige
1
1. Anzeige des Kraftstoffgesamtverbrauchs
1
UBN6G3G0.book Page 14 Wednesday, October 2, 2019 1:01 PM

Funktionen der Instrumente und Bedienungselemente
4-15
4
HINWEISNachdem die Anzeige Kraftstoffgesamtver-
brauch zurückgestellt wurde, wird “_ _ . _”
gezeigt, bis das Fahrzeug eine ausreichen-
de Distanz zurückgelegt hat.Kontrollmodus für die Helligkeit der An-
zeige und für die Schaltleuchte
Diese Betriebsart bietet fünf Einstellfunktio-
nen in der unten angegebenen Reihenfol-
ge.
 Anzeigehelligkeit - Einstellen der Hel-
ligkeit der Anzeigen und des Dreh-
zahlmessers. 
Aktivitätsfunktion der Schaltleuchte -
Einstellen der Schaltleuchte auf ein,
Blinken oder aus.
 Schaltleuchtenaktivierung - Einstellen
der Motordrehzahl, bei der sich die
Schaltleuchte einschaltet.
 Schaltleuchtendeaktivierung - Einstel-
len der Motordrehzahl, bei der sich die
Schaltleuchte ausschaltet.
 Schaltleuchtenhelligkeit - Einstellen
der Helligkeit der Schaltleuchte.
HINWEISBeim Einstellen der Helligkeitsstufen auf
der Helligkeitsstufenanzeige nachsehen.Einstellen der Helligkeit der Anzeige und des Drehzahlmessers1. Den Schlüssel auf “OFF” drehen.
2. Den Wahlknopf “SELECT” drücken
und halten.
3. Den Zündschlüssel auf “ON” drehen und dann, nach fünf Sekunden, den
Wahlknopf “SELECT” wieder freige-
ben.
4. Mit dem Rückstellknopf “RESET” die
gewünschte Helligkeit einstellen.
5. Den Wahlknopf “SELECT” drücken, um die Einstellung zu bestätigen. Der
Kontrollmodus schaltet auf die Aktivi-
tätsfunktion der Schaltleuchte um. Aktivitätsfunktion der Schaltleuchte einstel-
len1. Drücken Sie den Rückstellknopf “RE-
SET”, um eine der folgenden Einstel-
lungen für die Schaltleuchtenaktivität
zu wählen: Ein - die Schaltleuchte leuchtet
nach Aktivierung auf. (Diese Ein-
stellung wird gewählt, wenn die
Schaltleuchte kontinuierlich
leuchten soll.)
 Blinken - die Schaltleuchte blinkt
nach Aktivierung. (Diese Einstel-
lung wird gewählt, wenn die
Schaltleuchte vier Mal pro Se-
kunde blinkt.)
 Aus - die Schaltleuchte wird de-
aktiviert; d.h. sie leuchtet weder
auf noch blinkt sie. (Diese Ein-
stellung wird gewählt, wenn die
Schaltleuchte einmal alle zwei
Sekunden kurz blinkt.)
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Aktivität
der Schaltleuchte zu bestätigen. Der
Kontrollmodus schaltet auf die Funkti-
on Einstellung des Aktivierungspunkts
der Schaltleuchte um.
1. Schaltanzeigeleuchte
2. Schaltanzeigeleuchten-Aktivierungsbereich
3. Anzeige des Helligkeitspegels
1
2
3
UBN6G3G0.book Page 15 Wednesday, October 2, 2019 1:01 PM

Funktionen der Instrumente und Bedienungselemente
4-16
4
Einstellen des Schaltleuchtenaktivierungs-punktsHINWEISDer Schaltleuchtenaktivierungspunkt lässt
sich zwischen 10000 U/min und 18000
U/min einstellen. Von 10000 U/min bis
13000 U/min kann die Schaltleuchte in
Schritten von 500 U/min eingestellt wer-
den. Von 13000 U/min bis 18000 U/min
kann die Schaltleuchte in Schritten von 200
U/min eingestellt werden.1. Drücken Sie den Rückstellknopf “RE-
SET”, um die Motordrehzahl des Akti-
vierungspunkts einzustellen.
2. Den Wahlknopf “SELECT” drücken, um die Einstellung zu bestätigen. Der
Kontrollmodus schaltet auf die Funkti-
on Einstellung des Deaktivierungs-
punkts der Schaltleuchte um.
Einstellen des Schaltleuchtendeaktivie-rungspunktsHINWEISDer Deaktivierungsbereich ist der gleiche
wie beim Aktivierungsbereich. Beachten
Sie allerdings, dass der Deaktivierungs-
punkt auf eine höhere Motordrehzahl ein- gestellt werden muss als der Aktivierungs-
punkt, andernfalls schaltet sich die
Schaltleuchte nicht ein.
1. Drücken Sie den Rückstellknopf “RE-
SET”, um die Motordrehzahl des De-
aktivierungspunkts einzustellen.
2. Den Wahlknopf “SELECT” drücken, um die Einstellung zu bestätigen. Der
Kontrollmodus schaltet auf die Hellig-
keitsfunktion der Schaltleuchte um.
Einstellen der Helligkeit der Schaltleuchte1. Drücken Sie den Rückstellknopf “RE- SET”, um die Schaltleuchtenhelligkeit
einzustellen.
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die Einstellung zu bestäti-
gen und den Kontrollmodus für die
Helligkeit der Anzeige und für die
Schaltleuchte zu verlassen.
GAU12822

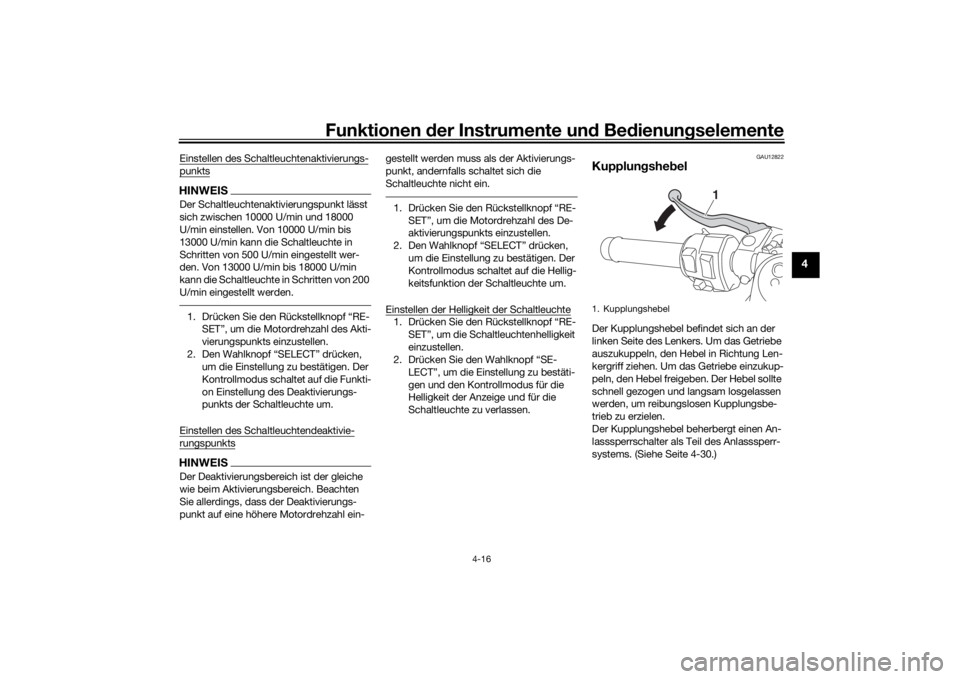

KupplungshebelDer Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 4-30.)1. Kupplungshebel
1
UBN6G3G0.book Page 16 Wednesday, October 2, 2019 1:01 PM

Funktionen der Instrumente und Bedienungselemente
4-17
4
GAU12876

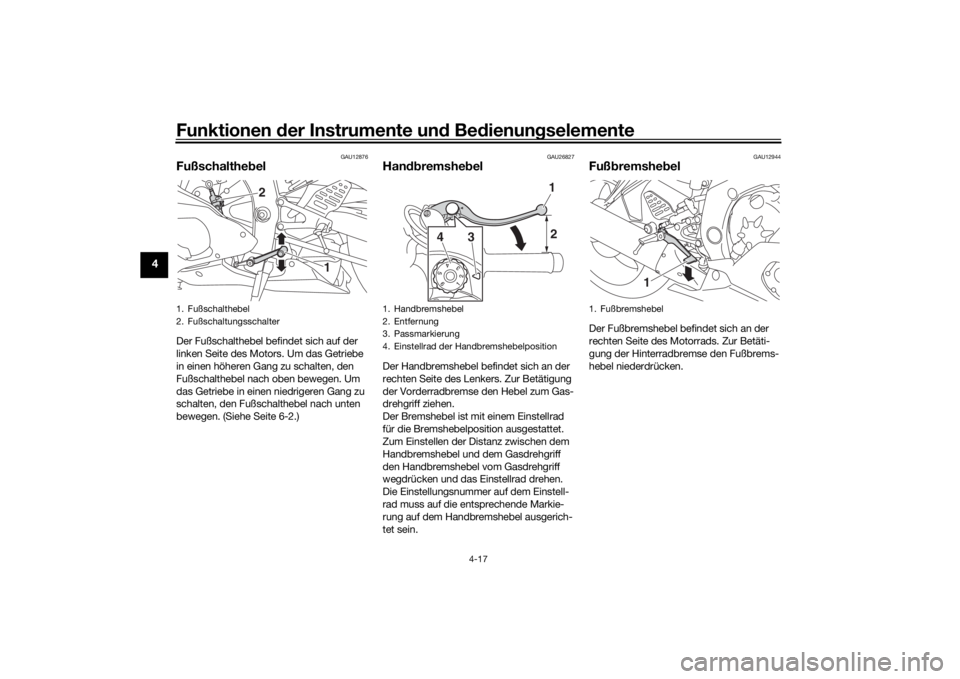

FußschalthebelDer Fußschalthebel befindet sich auf der
linken Seite des Motors. Um das Getriebe
in einen höheren Gang zu schalten, den
Fußschalthebel nach oben bewegen. Um
das Getriebe in einen niedrigeren Gang zu
schalten, den Fußschalthebel nach unten
bewegen. (Siehe Seite 6-2.)
GAU26827
HandbremshebelDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad
für die Bremshebelposition ausgestattet.
Zum Einstellen der Distanz zwischen dem
Handbremshebel und dem Gasdrehgriff
den Handbremshebel vom Gasdrehgriff
wegdrücken und das Einstellrad drehen.
Die Einstellungsnummer auf dem Einstell-
rad muss auf die entsprechende Markie-
rung auf dem Handbremshebel ausgerich-
tet sein.
GAU12944
FußbremshebelDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Fußschalthebel
2. Fußschaltungsschalter
1
2
1. Handbremshebel
2. Entfernung
3. Passmarkierung
4. Einstellrad der Handbremshebelposition
1
4
32
1. Fußbremshebel
1
UBN6G3G0.book Page 17 Wednesday, October 2, 2019 1:01 PM

Funktionen der Instru mente un d Be dienun gselemente
4-18
4
GAU63040
AB SDas Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
 Das AB S verma g nur lan ge Brems-
weg e zu verkürzen.
 Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf S chotterpis-
ten, kann d er Bremswe g mit AB S
so gar län ger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.HINWEIS Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr
erreicht hat, einen Selbsttest durch.
Während dieses Tests ist vom Hyd-
raulik-Steuergerät ein “Klicken” zu hö-
ren und selbst bei leichter Betätigung
des Handbremshebels oder Fuß-
bremshebel ist außerdem eine Vibrati-
on an den Hebeln zu spüren, was je-
doch kein Anzeichen für eine Störung
ist.
 Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichtig vorgehen, um d en Radsensor
o der Ra dsensor-Rotor nicht zu beschä-
d ig en; ansonsten kann es zu einer Fehl-

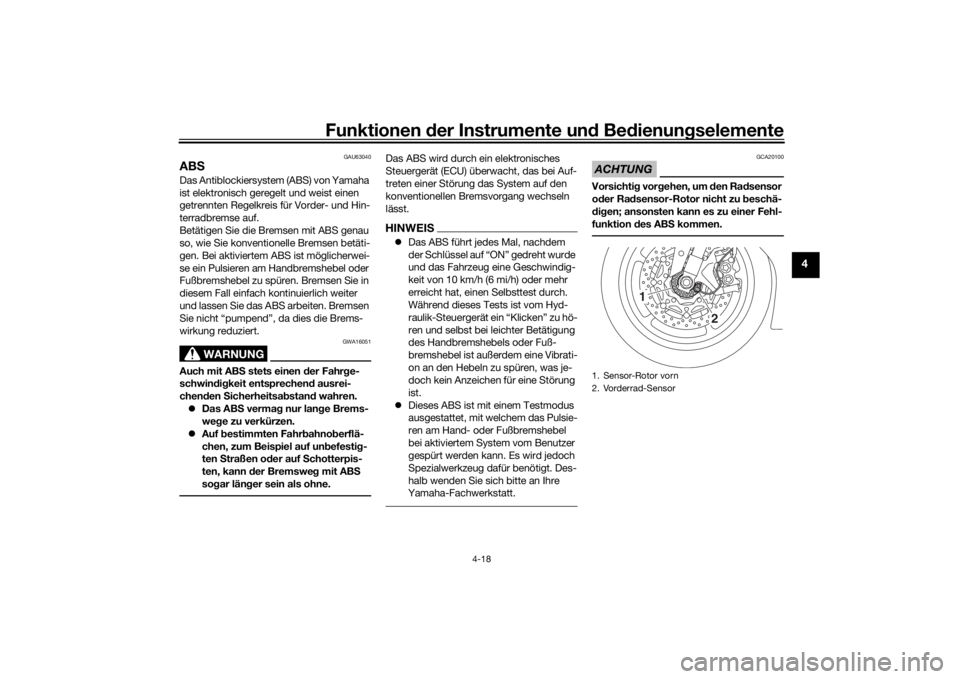

funktion des AB S kommen.1. Sensor-Rotor vorn
2. Vorderrad-Sensor
1
2
UBN6G2G0.book Page 18 Monday, December 3, 2018 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-19
4
GAU13076
TankverschlussTankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
Den Tankverschluss hinunterdrücken,
während sich der Schlüssel weiterhin im
Schloss befindet. Den Schlüssel um eine
1/4-Umdrehung gegen den Uhrzeigersinn
drehen und dann abziehen. Anschließend
die Schlossabdeckung schließen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, d ass
d er Tankverschluss korrekt verschlos-
sen ist. Austretend er Kraftstoff ist eine
Bran dgefahr.

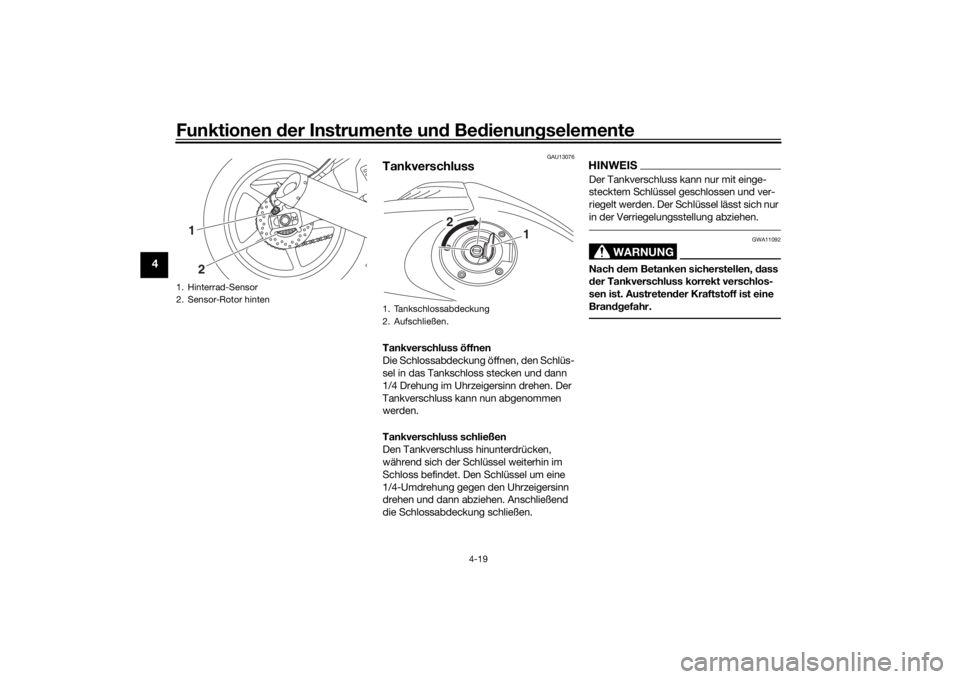

1. Hinterrad-Sensor
2. Sensor-Rotor hinten
12
1. Tankschlossabdeckung
2. Aufschließen.
1
2
UBN6G2G0.book Page 19 Monday, December 3, 2018 9:33 AM

Funktionen der Instrumente und Bedienungselemente
4-20
4
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10072]
4. Sicherstellen, dass der Tankver- schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU86072
Ihr Yamaha-Motor wurde für bleifreies Ben-
zin mit einer Research-Oktanzahl von 95
oder höher entwickelt. Wenn Motorklopfen
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie einen
Kraftstoff mit einer höheren Oktanzahl.

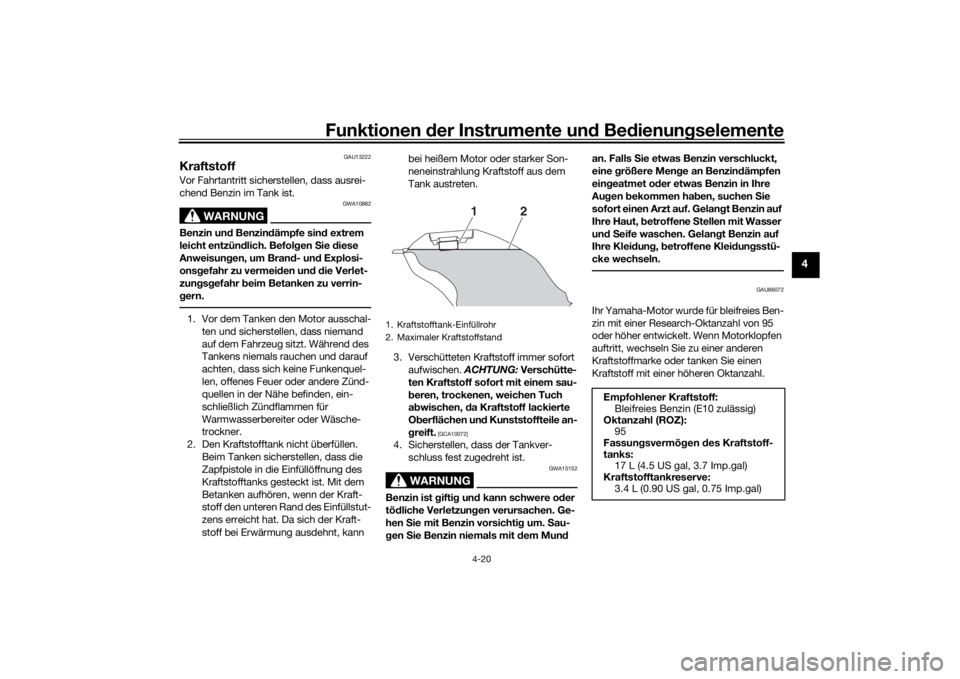

1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
1
2
Empfohlener Kraftstoff:
Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ): 95
Fassungsvermögen des Kraftstoff-
tanks: 17 L (4.5 US gal, 3.7 Imp.gal)
Kraftstofftankreserve: 3.4 L (0.90 US gal, 0.75 Imp.gal)
UBN6G3G0.book Page 20 Wednesday, September 18, 2019 2:43 PM

Funktionen der Instrumente und Bedienungselemente
4-21
4

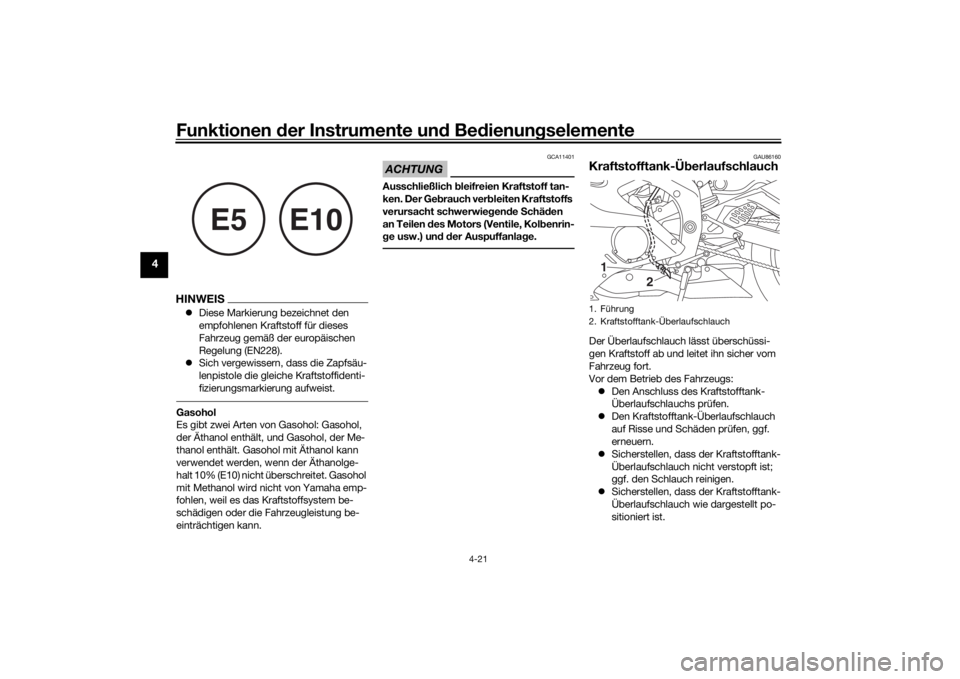

HINWEISDiese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
 Sich vergewissern, dass die Zapfsäu-
lenpistole die gleiche Kraftstoffidenti-
fizierungsmarkierung aufweist.Gasohol
Es gibt zwei Arten von Gasohol: Gasohol,
der Äthanol enthält, und Gasohol, der Me-
thanol enthält. Gasohol mit Äthanol kann
verwendet werden, wenn der Äthanolge-
halt 10% (E10) nicht überschreitet. Gasohol
mit Methanol wird nicht von Yamaha emp-
fohlen, weil es das Kraftstoffsystem be-
schädigen oder die Fahrzeugleistung be-
einträchtigen kann.
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
GAU86160
Kraftstofftank-ÜberlaufschlauchDer Überlaufschlauch lässt überschüssi-
gen Kraftstoff ab und leitet ihn sicher vom
Fahrzeug fort.
Vor dem Betrieb des Fahrzeugs:
 Den Anschluss des Kraftstofftank-
Überlaufschlauchs prüfen.
 Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
 Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
 Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch wie dargestellt po-
sitioniert ist.
E5
E10
1. Führung
2. Kraftstofftank-Überlaufschlauch
1
2
UBN6G3G0.book Page 21 Wednesday, September 18, 2019 2:43 PM
