YAMAHA YZF-R6 2020 Betriebsanleitungen (in German)

Funktionen der Instru mente un d Be dienun gselemente
4-22
4
HINWEISWeitere Informationen zum Kanister siehe
Seite 7-15.
GAU13435
A bgaskatalysatorDie Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrieb
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennung en:
 Das Fahrzeug niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeug nach Möglichkeit so
parken, d ass Fußgän ger o der Kin-
d er nicht mit dem heißen Auspuff in
Berührun g kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem L
eerlaufbetrie b kann
sich der Motor stark erwärmen.
GAU79900
S itz bankBeifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss
stecken und dann im Uhrzeigersinn
drehen.
2. Den Vorderteil des Beifahrersitzes hochheben und nach vorne ziehen.
Beifahrersitz montieren1. Die Zunge an der Hinterseite des Bei- fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Vorderseite nach
unten drücken, sodass er einrastet.1. Sitzbankschloss
2. Aufschließen.
1
2
UBN6G2G0.book Page 22 Monday, December 3, 2018 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-23
4
2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen1. Den Beifahrersitz abnehmen.
2. Die Ecken an der Hinterseite des Fah- rersitzes wie gezeigt nach oben zie-
hen, die Schrauben mit dem Sechs-
kantschlüssel, der sich unter dem
Beifahrersitz befindet, entfernen und
dann den Sitz abziehen. Fahrersitz montieren
1. Die Zunge wie gezeigt in die Sitzhalte-
rung einsetzen und dann den Sitz in
seine ursprüngliche Lage bringen. 2. Die Schrauben mit dem Sechskant-
schlüssel festziehen.
3. Den Sechskantschlüssel wieder zu- rück in seine Halterung stecken.
4. Den Beifahrersitz montieren.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Vorsprung
2. Sitzhalterung
2
1
1. Schraube
1. Sechskantschlüssel
11
1. Sitzhalterung
2. Vorsprung
2
1
UBN6G2G0.book Page 23 Monday, December 3, 2018 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-24
4
GAU39672
Rückspie gelDie Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, dass die
Rückspie gel wie der in ihrer ursprün gli-
chen Position sin d.
GAU79923
Teleskop gab el einstellenDieses Modell ist mit einstellbarer Fede-
rung ausgestattet. Die Federvorspannung,
Zugstufendämpfung und Druckstufen-
dämpfung jedes Gabelholms kann einge-
stellt werden.
WARNUNG
GWA10181
Bei de Ga belholme stets gleichmäßi g
einstellen. Eine un gleichmäßi ge Einstel-
lun g b eeinträchti gt Fahrverhalten un d
S ta bilität.ACHTUNG
GCA24120
 Beim Einstellen d er Federun g vor-
sichti g vor gehen, um ein Zerkrat-
zen der eloxierten O berflächen der
Einstellmuttern und Einstellschrau-
b en zu vermei den.
 Um eine Beschä dig un g d es inter-
nen Mechanismus d er Federun g zu
vermei den, darf nicht ü ber die Ma-
ximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Die Einstellmutter in Richtung (a) drehen,
um die Federvorspannung zu steigern. Die Einstellmutter in Richtung (b) drehen,
um die Federvorspannung zu senken.
Zum Einstellen der Federvorspannung die
Einstellvorrichtung in Richtung (b) bis zum
Anschlag drehen und dann die Umdrehun-
gen in Richtung (a) zählen.
HINWEISWird die Federvorspannungs-Einstellvor-
richtung in Richtung (a) gedreht, kann über
die angegebenen Spezifikationen hinaus
1. Fahrposition
2. Parkposition1
22
1
1. Einstellmutter (Federvorspannung)
Einstellen
der Fe dervorspannun g:
Minimal (weich): 0 Umdrehung(en) in Richtung (a)
Standard:
6 Umdrehung(en) in Richtung (a)
Maximal (hart): 15 Umdrehung(en) in Richtung (a)(a)
(b)
1
UBN6G2G0.book Page 24 Monday, December 3, 2018 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-25
4
gedreht werden, allerdings sind solche Ein-
stellungen unwirksam und können die Fe-
derung beschädigen.Zu gstufen dämpfun g
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufendämpfungskraft zu stei-
gern.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufendämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufendämpfungs-
kraft die Einstellvorrichtung in Richtung (a)
bis zum Anschlag drehen und dann die
Klicks in Richtung (b) zählen.
HINWEIS Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wird die Dämpfungskraft-Einstellvor-
richtung in Richtung (b) gedreht, kann
über die angegebenen Spezifikatio-
nen hinaus geklickt werden, allerdings
sind solche Einstellungen unwirksam
und können die Federung beschädi-
gen.Druckstufen dämpfun g
Die Einstellschraube in Richtung (a) drehen,
um die Druckstufendämpfungskraft zu stei-
gern.
Die Einstellschraube in Richtung (b) drehen,
um die Druckstufendämpfungskraft zu sen-
ken. Beim Einstellen der Druckstufendämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEIS
Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)
(a)
(b)
1
Einstellung d er Zu gstufen dämp-
fun g:
Minimal (weich): 14 Klick(s) in Richtung (b)
Standard:
7 Klick(s) in Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)
1. Druckstufendämpfungs-EinstellschraubeEinstellen der Druckstufen dämp-
fun g:
Minimal (weich): 23 Klick(s) in Richtung (b)
Standard:
14 Klick(s) in Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)(b)
(a)
1
UBN6G2G0.book Page 25 Monday, December 3, 2018 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-26
4
 Wird die Dämpfungskraft-Einstellvor-
richtung in Richtung (b) gedreht, kann
über die angegebenen Spezifikatio-
nen hinaus geklickt werden, allerdings
sind solche Einstellungen unwirksam
und können die Federung beschädi-
gen.
GAU79933
Feder bein einstellenDieses Modell ist mit einstellbarer Fede-
rung ausgestattet. Die Federvorspannung,
Zugstufendämpfung, Druckstufendämp-
fung bei schneller Einfederung und Druck-
stufendämpfung bei langsamer Einfede-
rung kann eingestellt werden.ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
1. Die Kontermutter lockern.
2. Die Einstellmutter in Richtung (a) dre- hen, um die Federvorspannung zu er-
höhen. Die Einstellmutter in Richtung
(b) drehen, um die Federvorspannung
zu senken.
Die Einstellung der Federvorspannung
wird durch Messung von Abstand A
bestimmt. Je größer Abstand A ist,
desto höher ist die Federvorspan-
nung; je kleiner Abstand A ist, desto
geringer ist die Federvorspannung. 
Für die Einstellung den Spezial-
schlüssel und die Verlängerung
aus dem Bordwerkzeug verwen-
den.
1. Kontermutter
2. Einstellmutter (Federvorspannung)
3. Spezialschlüssel
4. Verlängerung
1. Abstand A
1
3
4
2
(a)
(b)
1
UBN6G2G0.book Page 26 Monday, December 3, 2018 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-27
4
3. Die Kontermutter vorschriftsmäßig
festziehen. ACHTUNG: Die Konter-
mutter immer geg en die Einstell-
mutter festziehen, un d d ann die
Kontermutter mit dem vor geschrie-
b enen Anzu gsmoment festziehen.

[GCA10122]
Zu gstufen dämpfun g
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufen-Dämpfungskraft zu erhö-
hen.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufen-Dämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEI SBeim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer- den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
Druckstufen
dämpfun g
Druckstufendämpfung bei schneller Einfe-derungDie Einstellschraube in Richtung (a) drehen,
um die Druckstufen-Dämpfungskraft zu er-
höhen.
Die Einstellschraube in Richtung (b) drehen,
um die Druckstufen-Dämpfungskraft zu
senken.
Beim Einstellen der Druckstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Umdrehungen in Richtung (b) zählen.
Fe
dervorspannun g:
Minimal (weich):
Abstand A = 84.9 mm (3.34 in)
Standard: Abstand A = 89.9 mm (3.54 in)
Maximal (hart): Abstand A = 92.9 mm (3.66 in)
Anzu gsmoment:
Kontermutter:
28 N·m (2.8 kgf·m, 21 lb·ft)
1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)Einstellung d er Zu gstufen dämp-
fun g:
Minimal (weich): 23 Klick(s) in Richtung (b)
Standard: 12 Klick(s) in Richtung (b)
Maximal (hart):
1 Klick(s) in Richtung (b)
1
(a)
(b)
1. Einstellschraube (schnelle Druckstufen-
dämpfung)
1
(a)
(b)
UBN6G2G0.book Page 27 Monday, December 3, 2018 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-28
4
HINWEISWenn die Dämpfungskraft-Einstellvorrich-
tung in Richtung (b) gedreht wird, kann sie
über die angegebenen Spezifikationen hin-
aus gedreht werden, allerdings sind solche
Einstellungen unwirksam und können die
Federung beschädigen.Druckstufendämpfung bei langsamer Ein-federungDie Einstellschraube in Richtung (a) drehen,
um die Druckstufen-Dämpfungskraft zu er-
höhen.
Die Einstellschraube in Richtung (b) drehen,
um die Druckstufen-Dämpfungskraft zu
senken.
Beim Einstellen der Druckstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEIS Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer- den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
WARNUNG
GWA10222
Dieses Fe
der bein enthält S tickstoff un-
ter hohem Druck. Lesen Sie die fol gen-
d en Informationen aufmerksam durch,
b evor Sie mit d em Fed erbein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
 Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
 Den Zylin der niemals verformen
o der beschäd ig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
 Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst
. Brin gen Sie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartun g.
Einstellun g d er Druckstufen dämp-
fun g b ei schneller Einfe derun g
Minimal (weich): 5.5 Umdrehung(en) in Richtung
(b)
Standard: 3 Umdrehung(en) in Richtung (b)
Maximal (hart):
0 Umdrehung(en) in Richtung (b)
1. Einstellschraube für Druckstufendämpfung
bei langsamer Einfederung
Einstellung d er Druckstufen dämp-
fun g b ei lan gsamer Einfe derun g
Minimal (weich): 18 Klick(s) in Richtung (b)
Standard: 14 Klick(s) in Richtung (b)
Maximal (hart):
1 Klick(s) in Richtung (b)
1
(a)
(b)
UBN6G2G0.book Page 28 Monday, December 3, 2018 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-29
4
GAU15283
EXUP- SystemDieses Modell ist mit einem Yamaha EXUP-
System (EXhaust Ultimate Power valve)
ausgestattet. Dieses System verstärkt die
Motorleistung durch ein Ventil, das den
Durchmesser des Krümmers reguliert. Das
EXUP-System-Ventil wird ständig durch ei-
nen computergesteuerten Servomotor in
Abhängigkeit von der Motordrehzahl ver-
stellt.ACHTUNG
GCA10192
 Die im Yamaha-Werk vor genom-
mene Einstellun g d es EXUP- Sys-
tems beruht auf zahlreichen Tests.
Eine Än derun g d ieser Einstellun g
ohne ausreichen de Fachkenntnis
kann zu Leistun gsa bfall un d Motor-
schä den führen.
 Ist das EXUP- System nicht hör bar
b ei ein geschalteter Zün dung , las-
sen Sie es von einer Yamaha-Fach-
werkstatt ü berprüfen.
GAU70641
Ne benver braucher- Steckver bin-
d erDieses Fahrzeug ist mit einem Nebenver-
braucher-Steckverbinder ausgestattet.
Wenden Sie sich vor dem Einbau von Zu-
behör an Ihre Yamaha-Fachwerkstatt.
GAU15306
S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem o der nicht
richti g hochg eklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter Sei-
tenstän der kann den Fahrer d urch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein Starten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hin dert. Prüfen Sie deshal b d as System
re gelmäßi g. Fal
ls Störun gen an diesem
UBN6G2G0.book Page 29 Monday, December 3, 2018 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-30
4
S ystem fest gestellt werd en, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAU57952
Zün dunter brechun gs- u. Anlass-
sperrschalter- SystemDieses System verhindert Starts bei einge-
legtem Gang, sofern der Kupplungshebel
nicht gezogen wird und der Seitenständer
nicht oben ist. Es stoppt außerdem den lau-
fenden Motor, wenn der Seitenständer bei
eingelegtem Gang abgesenkt wird.
Dieses System regelmäßig wie folgt kont-
rollieren.HINWEIS Diese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchge-
führt wird.
 Informationen zur Schalterbetätigung
siehe Seiten 4-2 und 4-3.
UBN6G2G0.book Page 30 Monday, December 3, 2018 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-31
4
WARNUNG

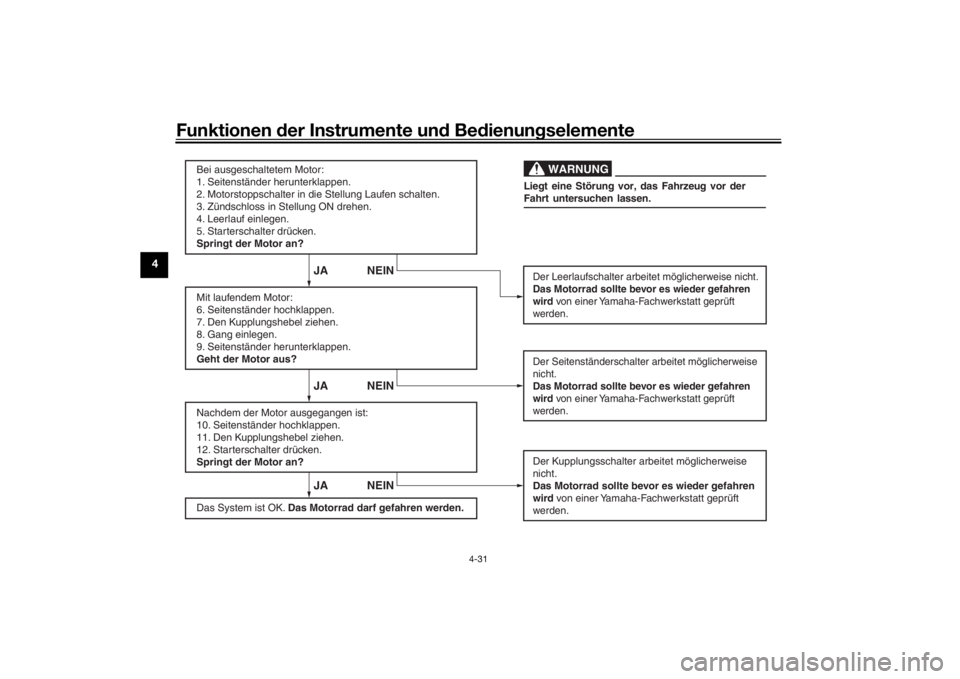

JA NEIN JA NEIN JA NEIN
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Motorstoppschalter in die Stellung Laufen schalten.
3. Zündschloss in Stellung ON drehen.
4. Leerlauf einlegen.
5. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Den Kupplungshebel ziehen.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Der Seitenständerschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Den Kupplungshebel ziehen.
12. Starterschalter drücken.
Springt der Motor an? Der Kupplungsschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Das System ist OK. Das Motorrad darf gefahren werden. Liegt eine Störung vor, das Fahrzeug vor der
Fahrt untersuchen lassen.
UBN6G2G0.book Page 31 Monday, December 3, 2018 9:33 AM
