Funções dos controlos e instrumentos
3-16
3
NOTAO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade igual ou superior a 5 km/h (3
mi/h). Durante este teste, pode ouvir-
se um ruído tipo “estalido” na unidade
de controlo hidráulica, e se for aplica-
da a alavanca ou o pedal do travão,
ainda que ligeiramente, pode sentir-se
uma vibração na alavanca e no pedal,
mas nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cuidado para não danificar o sen-
sor da roda ou o rotor do sensor da roda;
caso contrário pode resultar num incor-
reto desempenho do sistema de ABS.
PAU13077
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
Abra a cobertura da trava da tampa do de-
pósito de combustível, introduza a chave e
rode-a 1/4 de volta no sentido dos pontei-
ros do relógio. A fechadura desbloquear-
se-á e a tampa do depósito de combustível
pode ser aberta.
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
1 1 1
2 2
1 1 1
2 2
1. Cobertura da fechadura da tampa do depó- sito de combustível
2. Desbloquear.
1 1 1
2 2
UBEBP0P0.book Page 16 Friday, July 2, 2021 1:43 PM

Funções dos controlos e instrumentos
3-17
3
Fecho da tampa do depósito de com-
bustível
Com a chave ainda inserida, empurre para
baixo a tampa do depósito de combustível.
Rode a chave 1/4 de volta no sentido con-
trário ao dos ponteiros do relógio, retire-a e
feche a cobertura do trinco.NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incêndio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo-tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de com-bustível
2. Nível de combustível máximo
2
1
UBEBP0P0.book Page 17 Friday, July 2, 2021 1:43 PM

Funções dos controlos e instrumentos
3-18
3
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU86072
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano obtido pelo método Research de 90
ou superior. Se ouvir um som de batimento
ou sibilante no motor, utilize gasolina de
uma marca diferente ou com um índice de
octanas superior.
NOTAEsta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
 Confirme que o bico da pistola da
bomba de gasolina possui a mesma
marca de identificação do combustí-
vel.Mistura de gasolina com álcool
Há dois tipos de gasolina com álcool: mis-
tura de gasolina com etanol e mistura de
gasolina com metanol. A mistura de gasoli-
na com etanol pode ser utilizada se o con-
teúdo deste não exceder os 10% (E10). A
mistura de gasolina com metanol não é re-
comendada pela Yamaha, pois pode dani- ficar o sistema de combustível ou causar
problemas ao nível das prestações do veí-
culo.
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
Combustível recomendado:
Gasolina sem chumbo (E10 aceitá-
vel)
Índice de octano (RON): 90
Capacidade do depósito de com-
bustível: 13 L (3.4 US gal, 2.9 Imp.gal)
Reserva do depósito de combustí-
vel: 2.5 L (0.66 US gal, 0.55 Imp.gal)
E5
E10
UBEBP0P0.book Page 18 Friday, July 2, 2021 1:43 PM

Funções dos controlos e instrumentos
3-19
3
PAU86160
Tubo de descarga do depósito
de combustívelO tubo de descarga drena a gasolina em
excesso e afasta-a do veículo de forma se-
gura.
Antes de utilizar o veículo: Verifique a ligação do tubo de descar-
ga do depósito de combustível.
 Verifique se existem fendas ou danos
no tubo de descarga do depósito de
combustível e substitua-o se neces-
sário.
 Certifique-se de que o tubo de des-
carga do depósito de combustível não
está bloqueado e limpe-o, se neces-
sário. 
Certifique-se de que o tubo de des-
carga do depósito de combustível fica
posicionado conforme apresentado.
NOTAConsulte a página 6-12 para obter informa-
ções sobre a lata.
PAU13435
Conversor catalíticoO sistema de escape contém conversor(es)
catalítico(s) para reduzir as emissões de
escape prejudiciais.
AVISO
PWA10863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incêndio, tais como erva ou
outros materiais que ardam facil-
mente;
 estacione o veículo num local onde
não haja probabili dade de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
1. Tubo de descarga do depósito de combustí-
vel
2. Presilha
111
22
UBEBP0P0.book Page 19 Friday, July 2, 2021 1:43 PM

Funções dos controlos e instrumentos
3-20
3
PAU93101

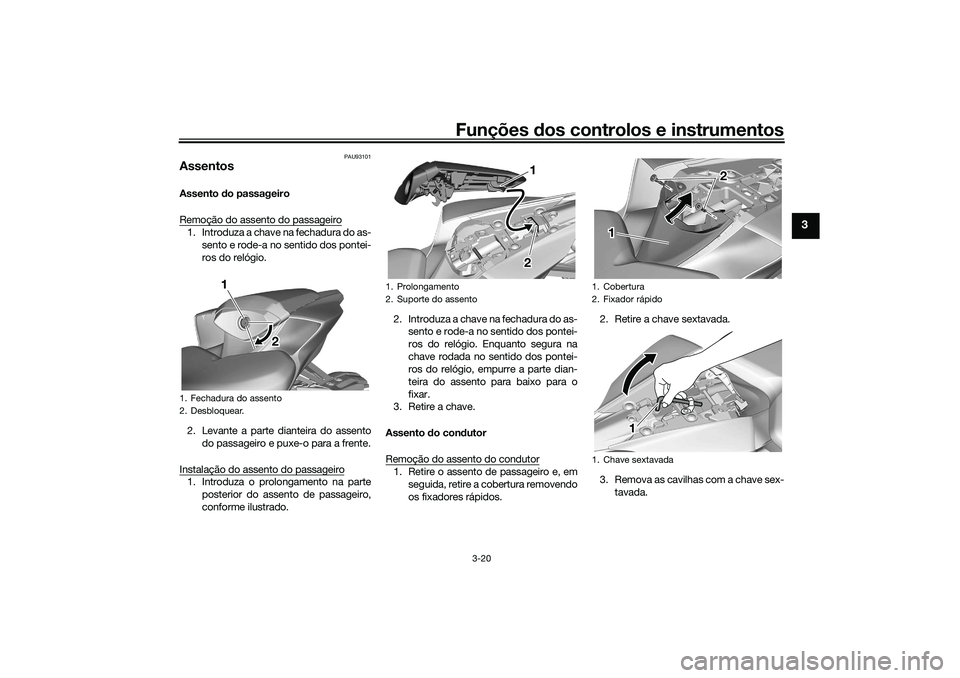

AssentosAssento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as-sento e rode-a no sentido dos pontei-
ros do relógio.
2. Levante a parte dianteira do assento do passageiro e puxe-o para a frente.
Instalação do assento do passageiro1. Introduza o prolongamento na parte posterior do assento de passageiro,
conforme ilustrado. 2. Introduza a chave na fechadura do as-
sento e rode-a no sentido dos pontei-
ros do relógio. Enquanto segura na
chave rodada no sentido dos pontei-
ros do relógio, empurre a parte dian-
teira do assento para baixo para o
fixar.
3. Retire a chave.
Assento do condutor
Remoção do assento do condutor
1. Retire o assento de passageiro e, em seguida, retire a cobertura removendo
os fixadores rápidos. 2. Retire a chave sextavada.
3. Remova as cavilhas com a chave sex-
tavada.
1. Fechadura do assento
2. Desbloquear.
1 1 1
2 2
1. Prolongamento
2. Suporte do assento
1
2 2 2
1. Cobertura
2. Fixador rápido
1. Chave sextavada
1 1 1 2 2
1 1 1
UBEBP0P0.book Page 20 Friday, July 2, 2021 1:43 PM

Funções dos controlos e instrumentos
3-21
3
4. Levante o assento em direção à tra-seira e para cima para o retirar.
Instalação do assento do condutor1. Encaixe a ranhura do assento no pro- longamento da barra transversal do
chassis, conforme ilustrado, e depois
coloque o assento na posição origi-
nal. 2. Instale as cavilhas com a chave sexta-
vada.
3. Insira a chave sextavada novamente na posição original.
4. Coloque a cobertura na posição origi-
nal e, em seguida, instale os fixadores
rápidos.
5. Instale o assento do passageiro.
NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
1. Cavilha
1 1 1
1. Fenda
2. Prolongamento
1 1 1
2 2
UBEBP0P0.book Page 21 Friday, July 2, 2021 1:43 PM

Funções dos controlos e instrumentos
3-22
3
PAU39672
Espelhos retrovisoresOs espelhos retrovisores deste veículo po-
dem ser recolhidos para a frente ou para
trás para estacionar em espaços aperta-
dos. Volte a colocar os espelhos na posi-
ção original antes de conduzir.
AVISO
PWA14372
Certifique-se de que coloca os espelhos
retrovisores na respetiva posição origi-
nal antes de conduzir o veículo.
PAU76345
Ajuste da forquilha dianteira
AVISO
PWA14671
Ajuste sempre a pré-carga da mola em
ambas as pernas da forquilha de forma
igual, caso contrário poderá ocorrer
uma fraca capacidade de manobra e
perda de estabilidade.Cada uma das pernas da forquilha diantei-
ra está equipada com uma cavilha ajusta-
dora da pré-carga da mola, a perna da
forquilha dianteira direita está equipada
com um parafuso ajustador da força amor-
tecedora de recuo e a perna da forquilha
dianteira esquerda com um parafuso ajus-
tador da força amortecedora de compres-
são.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Rode a cavilha ajustadora na direção (a)
para aumentar a pré-carga da mola.
Rode a cavilha ajustadora na direção (b)
para diminuir a pré-carga da mola.O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto
mais pequena é a distância A, maior é a
pré-carga da mola; quanto maior é a dis-
tância A, menor é a pré-carga da mola.
1. Posição de condução
2. Posição de estacionamento1
1
2 2 22 2
1. Cavilha ajustadora da pré-carga da mola
1. Distância A
(a) (a)
(b) (b)
(a) (b) 1 1
1
UBEBP0P0.book Page 22 Friday, July 2, 2021 1:43 PM

Funções dos controlos e instrumentos
3-23
3
Força amortecedora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha direita.
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte os estalidos na direção
(b).NOTACertifique-se de que efetua este ajuste na
perna da forquilha direita.
NOTAAo rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
 Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica- ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
Força amortecedora de compressão
A força amortecedora de compressão é
ajustada apenas na perna da forquilha es-
querda.
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de
compressão.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de
compressão.
Para afinar a força amortecedora de com-
pressão, rode o ajustador na direção (a) até
parar e, em seguida, conte os estalidos na
direção (b).NOTACertifique-se de que efetua este ajuste na
perna da forquilha esquerda.
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):Distância A = 19.0 mm (0.75 in)
Normal:
Distância A = 14.0 mm (0.55 in)
Máximo (dura): Distância A = 4.0 mm (0.16 in)
1. Parafuso ajustador da força amortecedora
de recuoPonto de afinação do amortecimen-
to de recuo:Mínimo (suave):11 estalido(s) na direção (b)
Normal: 5 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
(a) (a) (b) (b)
(a) (b)
1 1
UBEBP0P0.book Page 23 Friday, July 2, 2021 1:43 PM

Funções dos controlos e instrumentos
3-24
3
NOTAAo rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
 Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica- ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
PAU91870
Ajuste do amortecedorEste amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Rode o anel ajustador na direção (a) para
aumentar a pré-carga da mola.
Rode o anel ajustador na direção (b) para
diminuir a pré-carga da mola.
Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor.
1. Parafuso ajustador da força amortecedora
de compressãoPonto de afinação do amortecimen-
to de compressão:Mínimo (suave):11 estalido(s) na direção (b)
Normal: 8 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
1 1 1
(a) (a) (b) (b)
(a) (b)
UBEBP0P0.book Page 24 Friday, July 2, 2021 1:43 PM

Funções dos controlos e instrumentos
3-25
3
NOTAUtilize a chave inglesa especial e a barra de
extensão no jogo de ferramentas adicional
para fazer este ajuste.
Força amortecedora de recuo
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte as voltas na direção (b).
NOTAAo rodar o ajustador da força de recuo na
direção (b), este pode rodar para além das
especificações indicadas; contudo, esses
ajustes são ineficazes e podem danificar a
suspensão.
AVISO
PWA10222
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem. Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.
 Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano nos cilindros pode causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionário
Yamaha para qualquer serviço.
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Barra de extensão
4. Indicador de posiçãoPonto de afinação da pré-carga da
mola:
Mínimo (suave):1
Normal: 5
Máximo (dura):
776
54321
3 3
2
1 3
2
1
4
(b) (b)
(a) (a) (b)
(a)
1. Parafuso ajustador da força amortecedora de recuoPonto de afinação do amortecimen-
to de recuo:Mínimo (suave):2+1/2 volta(s) na direção (b)
Normal:
1+1/2 volta(s) na direção (b)
Máximo (dura): 0 volta(s) na direção (b)
1(a)(b)
UBEBP0P0.book Page 25 Friday, July 2, 2021 1:43 PM
