5-FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
PAU00373
AV I S O
@ l
Antes de montar na sua moto, fami-
liarize-se com todos os comandos
de funcionamento e com as suas
funções. Peça a um concessionário
Yamaha que lhe explique qualquer
comando ou funcionamento que
não tenha compreendido perfeita-
mente.
l
Nunca ligue o motor nem o deixe li-
gado por muito tempo num recinto
fechado. Os fumos de escape são
venenosos e podem causar des-
maios e a morte em pouco tempo.
Opere sempre em recintos com
ventilação adequada.
l
Antes de pôr o motor a trabalhar,
levante o cavalete. O facto de não
levantar completamente o cavalete
pode causar acidentes graves no
momento em que faz uma curva.
@
PAU01627
Arranque do motorNOTA:@ Esta moto está equipada com um sistema
de corte do circuito de arranque e de igni-
ção.
O motor só pode ser accionado sob uma
das seguintes condições:l
Com a transmissão em ponto morto.
l
Com o cavalete levantado, a transmis-
são engrenacla e a embraiagem de-
sengatada.
A moto não deve ser conduzida com o ca-
valete descido.
@
PW000054
AV I S O
@ Antes de efectuar os passos que se-
guem, verifique o funcionamento dos in-
terruptores do cavalete e da embraia-
gem. (Consulte a página 3-20.) @
P_4sv_Operation.fm Page 1 Monday, September 6, 1999 2:05 PM

FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
5-2
5
CF-28P
RODE O INTERRUPTOR PRINCIPAL PARA A POSIÇÃO “ON” E O
INTERRUPTOR DE PARAGEM DO MOTOR PARA A POSIÇÃO “ ”.
SE A TRANSMISSÃO ESTIVER EM PONTO
MORTO E O CAVALETE DESCIDO,APERTE O INTERRUPTOR DE ARRANQUE: O
MOTOR ARRANCA.RECOLHA O CAVALETE E ENGATE A
TRANSMISSÃO.
SE A TRANSMISSÃO ESTIVER ENGATADA E O
CAVALETE LEVANTADO,RETRAIA A ALAVANCA DE EMBRAIAGEM E
CARREGUE NO INTERRUPTOR DE ARRANQUE:
O MOTOR ARRANCA.
A MOTO PODE ARRANCAR.
A MOTO PODE SER CONDUZIDA.
P_4sv_Operation.fm Page 2 Monday, September 6, 1999 2:05 PM

FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
5-3
5
1. Coloque o interruptor principal na po-
sição “ON” e o interruptor de paragem
do motor em “ ”.
PC000035
PRECAUÇÃO:@ Se o indicador luminoso de combustível
se iluminar, verifique o nível de combus-
tível. Sendo necessário, encha o depósi-
to com combustível. @2. Mude a transmissão para ponto mor-
to.NOTA:@ Quando a transmissão está em ponto mor-
to, o indicador de ponto morto deve ilumi-
nar-se. Se o indicador não se iluminar,
peça a um concessionário Yamaha para o
verificar. @3. Ligue o motor de arranque (choke) e
feche completamente o punho do ace-
lerador.
4. Ligue o motor carregando no interrup-
tor de arranque.
NOTA:@ Se o motor não pegar, relaxe o interruptor
de arranque, espere alguns segundos e
tente novamente. Cada tentativa deve ser o
mais curta possível para preservar a bate-
ria. Não faça arrancar o motor durante mais
de 10 segundos a cada tentativa. @
PC000036
PRECAUÇÃO:@ Os indicadores luminosos de nível de
óleo e de combustível devem acender-
se quando se carrega no interruptor de
arranque, e apagar-se quando se solta
este interruptor. Se o indicador lumino-
so de nível de óleo tremer ou continuar
aceso, pare imediatamente o motor e ve-
rifique o nível do óleo do motor e se há
fugas. Se for necessário, encha o motor
com óleo e veja se o indicador luminoso
do nível de óleo se apaga. Não sendo o
caso, consulte o concessionário
Yamaha. @
5. Logo que entre em funcionamento o
motor, coloque o motor de arranque
(choke) na posição do meio.NOTA:@ Para uma duração máxima do motor, nun-
ca acelere demasiado um motor frio. @6. Assim que se esquente o motor, desli-
gue o motor de arranque (choke) por
completo.NOTA:@ O motor está quente quando responde nor-
malmente ao acelerador estando o motor
de arranque (choke) desligado. @
P_4sv_Operation.fm Page 3 Monday, September 6, 1999 2:05 PM

FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
5-4
5
PAU01258
Arranque de um motor quenteO motor de arranque (choke) não é reque-
rido, caso o motor esteja quente.
PC000046
PRECAUÇÃO:@ Consulte a secçao “Rodagem do motor”
antes de utilizar a moto pela primeira
vez. @
PAU00423

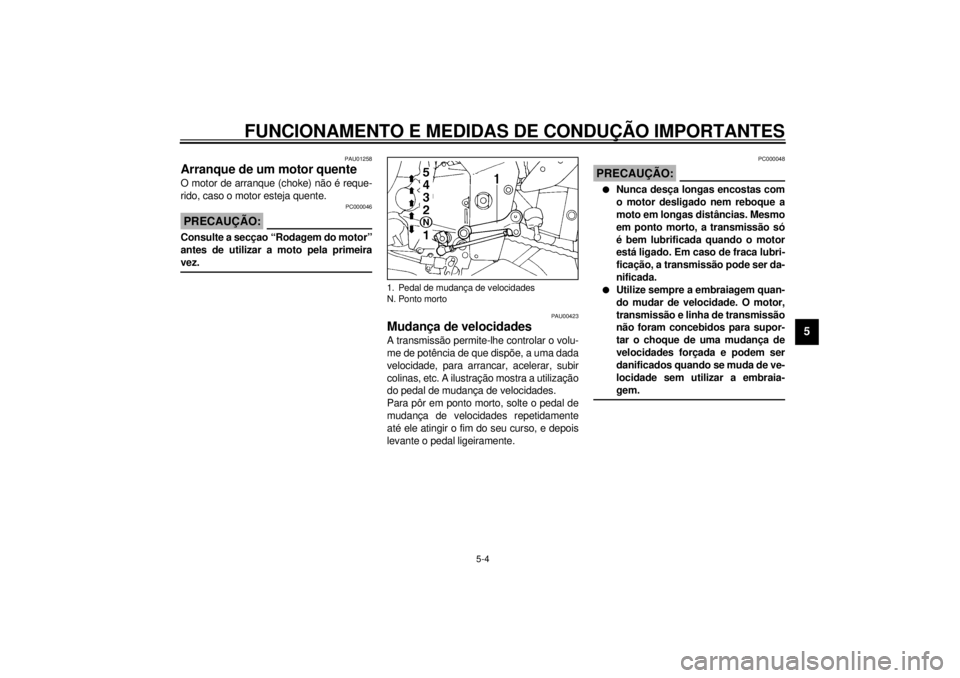

Mudança de velocidadesA transmissão permite-lhe controlar o volu-
me de potência de que dispõe, a uma dada
velocidade, para arrancar, acelerar, subir
colinas, etc. A ilustração mostra a utilização
do pedal de mudança de velocidades.
Para pôr em ponto morto, solte o pedal de
mudança de velocidades repetidamente
até ele atingir o fim do seu curso, e depois
levante o pedal ligeiramente.
PC000048
PRECAUÇÃO:@ l
Nunca desça longas encostas com
o motor desligado nem reboque a
moto em longas distâncias. Mesmo
em ponto morto, a transmissão só
é bem lubrificada quando o motor
está ligado. Em caso de fraca lubri-
ficação, a transmissão pode ser da-
nificada.
l
Utilize sempre a embraiagem quan-
do mudar de velocidade. O motor,
transmissão e linha de transmissão
não foram concebidos para supor-
tar o choque de uma mudança de
velocidades forçada e podem ser
danificados quando se muda de ve-
locidade sem utilizar a embraia-
gem.
@
1. Pedal de mudança de velocidades
N. Ponto morto
P_4sv_Operation.fm Page 4 Monday, September 6, 1999 2:05 PM

FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
5-5
5
PAU02941
Ponto de mudança de
velocidades recomendado
(só para a Suíça)Os pontos de mudança de velocidades são
apresentados no quadro que segue.CF-25PNOTA:@ Para descer da 4.ª para a 2.ª velocidade
(duas velocidades), a sua moto deve rodar
a uma velocidade de 35 km/h. @
PAU00424
Conselhos para a redução do
consumo de combustívelO consumo de combustível da sua motoci-
cleta depende em grande parte do seu esti-
lo de condução. Os conselhos a seguir
podem ajudá-lo(a) a reduzir o consumo de
combustível:l
Aqueça o motor antes de conduzir.
l
Desligue o motor de arranque (choke)
assim que possível.
l
Aumente a marcha suavemente e evi-
te altas velocidades do motor durante
a aceleração.
l
Não engate duplamente ou acelere o
motor durante a redução da marcha, e
evite altas velocidades de motor sem
carga no motor.
l
Desligue o motor ao invés de deixá-lo
no ponto morto por um intervalo pro-
longado, ou seja, em congestiona-
mentos de tráfego, sinais de tráfego
ou cruzamentos ferroviários.
PAU00436
Rodagem do motorNão há período mais importante na vida da
sua moto do que o período de 0 a
1.000 km. É por isso que lhe pedimos para
ler atentamente o seguinte material. Como
o motor é novo em folha, não o deve carre-
gar demasiado nos primeiros 1.000 km. As
várias peças do motor gastam-se e aperfei-
çoam-se elas próprias às folgas correctas
de funcionamento. Convém evitar neste
período uma aceleração a fundo prolonga-
da ou qualquer condição que possa provo-
car o aquecimento excessivo do motor.
Ponto de mudança de
aceleração
(km/h)
1.ª®
2.ª
2.ª®
3.ª
3.ª®
4.ª
4.ª®
5.ª23
36
50
60
P_4sv_Operation.fm Page 5 Monday, September 6, 1999 2:05 PM

FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
5-6
5
PAU00440
De 0 a 150 km
Evite um regime superior a 5.000 rpm. Pare
o motor e deixe-o arrefecer de 5 a 10 minu-
tos após cada hora de funcionamento. Va-
rie a velocidade da moto de tempos a
tempos. Não conduza a sua moto com o
acelerador sempre na mesma posição.
De 150 a 500 km
Evite um regime superior a 6.000 rpm.
Mude livremente as velocidades da moto,
sem nunca, porém, utilizar toda a potência
do acelerador cada vez.
De 500 a 1.000 km
Evite o funcionamento prolongado com o
acelerador a fundo. Evite velocidades de
cruzeiro a mais de 7.000 rpm.
PC000052
PRECAUÇÃO:@ Após 1.000 km de funcionamento, certi-
fique-se de mudar o óleo do motor e o
filtro de óleo. @
A partir de 1.000 km
Pode conduzir com o acelerador a fundo.
PC000053
PRECAUÇÃO:@ l
Não deixe que a velocidade do mo-
tor entre na zona vermelha.
l
Se ocorrer qualquer avaria durante
o período de rodagem, consulte
imediatamente o concessionário
Yamaha.
@
PAU00460
EstacionamentoQuando estacionar a sua moto, pare o mo-
tor e retire a chave de ignição.
PW000058
AV I S O
@ O sistema de escape está quente. Esta-
cione a moto num lugar onde os peões e
as crianças não lhe possam tocar. Não a
estacione num lugar inclinado nem em
terreno mole, pois pode cair. @
P_4sv_Operation.fm Page 6 Monday, September 6, 1999 2:05 PM

P_4sv_Operation.fm Page 7 Monday, September 6, 1999 2:05 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
Estojo de ferramentas ............................................ 6-1
Manutenção e lubrificaçáo periódicas .................... 6-2
Instalação e remoção da capota ............................ 6-5
Capota A ................................................................ 6-5
Capota B ................................................................ 6-5
Capota C ................................................................ 6-6
Velas de ignição ..................................................... 6-7
Óleo do motor......................................................... 6-9
Líquido de refrigerante ......................................... 6-11
Filtro de ar ............................................................ 6-12
Afinação do carburador ........................................ 6-14
Afinação da velocidade de ralenti ........................ 6-15
Inspecção da folga do cabo do acelerador........... 6-15
Afinação da folga da válvula ................................ 6-16
Pneus ................................................................... 6-16
Rodas ................................................................... 6-19
Afinação do interruptor da luz do travão .............. 6-19
Verificação das pastilhas do travão da
frente e de trás ................................................... 6-20
Inspecção do nível do líquido do travão ............... 6-21
Mudança do líquido do travão .............................. 6-22
Verificação da tensão da corrente de
transmissão ........................................................ 6-23
Afinação da tensão da corrente de
transmissão ........................................................ 6-23Lubrificação da cadeia de transmissão ............... 6-24
Inspecção e lubrificação do cabo ........................ 6-24
Lubrificação dos pedais do travão e de
mudança de velocidade ..................................... 6-24
Lubrificação das alavancas do travão e da
embraiagem ....................................................... 6-25
Lubrificação do cavalete lateral ........................... 6-25
Lubrificação da suspensão traseira ..................... 6-25
Inspecção da forquilha dianteira .......................... 6-26
Inspecção da direcção ......................................... 6-26
Rolamentos das rodas ......................................... 6-27
Bateria ................................................................. 6-27
Substituição dos fusíveis ..................................... 6-28
Substituição da lâmpada do farol ........................ 6-29
Substituição da lâmpada do farolim traseiro/
luz do travão ...................................................... 6-30
Substituição da lâmpada indicadora de
mudança de direcção ........................................ 6-30
Remoção da roda dianteira ................................. 6-31
Instalação da roda dianteira ................................ 6-31
Remoção da roda traseira ................................... 6-32
Instalação da roda traseira .................................. 6-33
Detecção de avarias ............................................ 6-34
Diagrama de auarias ........................................... 6-35
P_4sv_PeriodicTOC.fm Page 1 Monday, September 6, 1999 2:05 PM

6-1
6
PAU00462
6-MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
PAU00464
A inspecção, afinação e lubrificação perió-
dicas conservarão a sua moto nas melho-
res condições de segurança e de eficácia
possíveis. A segurança é uma obrigação
para todo o proprietário de uma moto. O
programa de manutenção e lubrificação
deve ser rigorosamente considerado como
um guia para intervalos de manutenção e
lubrificação gerais. HÁ QUE TER EM CON-
SIDERAÇÃO QUE AS CONDIÇÕES CLI-
MATÉRICAS, O TERRENO, AS
SITUAÇÕES GEOGRÁFICAS E UMA VA-
RIEDADE DE UTILIZAÇÕES INDIVIDU-
AIS EXIGEM QUE CADA PROPRIETÁRIO
ALTERE O SEU PROGRAMA DE MANU-
TENÇÃO, ENCURTANDO OS INTERVA-
LOS PARA OS ADEQUAR AO MEIO EM
QUESTÃO. Os pontos mais importantes
relativos à inspecção, afinação e lubrifica-
ção da moto são explicados nas páginas
que seguem.
PW000060
AV I S O
@ Se não conhece bem a manutenção da
moto, confie esse trabalho a um conces-
sionário Yamaha. @
PAU00469
Estojo de ferramentasAs informações relativas à manutenção
contidas neste manual destinam-se a for-
necer-lhe, como proprietário da moto, a in-
formação necessária para efectuar parte
da manutenção preventiva e pequenas re-
parações. As ferramentas fornecidas desti-
nam-se a permitir-lhe efectuar uma
manutenção periódica. Todavia, são ainda
necessárias algumas outras ferramentas,
tal como uma chave de aperto, para efectu-
ar correctamente a manutenção.
NOTA:@ Se não dispuser das ferramentas necessá-
rias para efectuar a manutenção, leve a
sua moto a um concessionário Yamaha. @
PW000063
AV I S O
@ Qualquer modificação nesta moto, não
aprovada pela Yamaha, poderá diminuir
o rendimento e a inutilizar. Consulte um
concessionário Yamaha antes de tentar
qualquer modificação. @

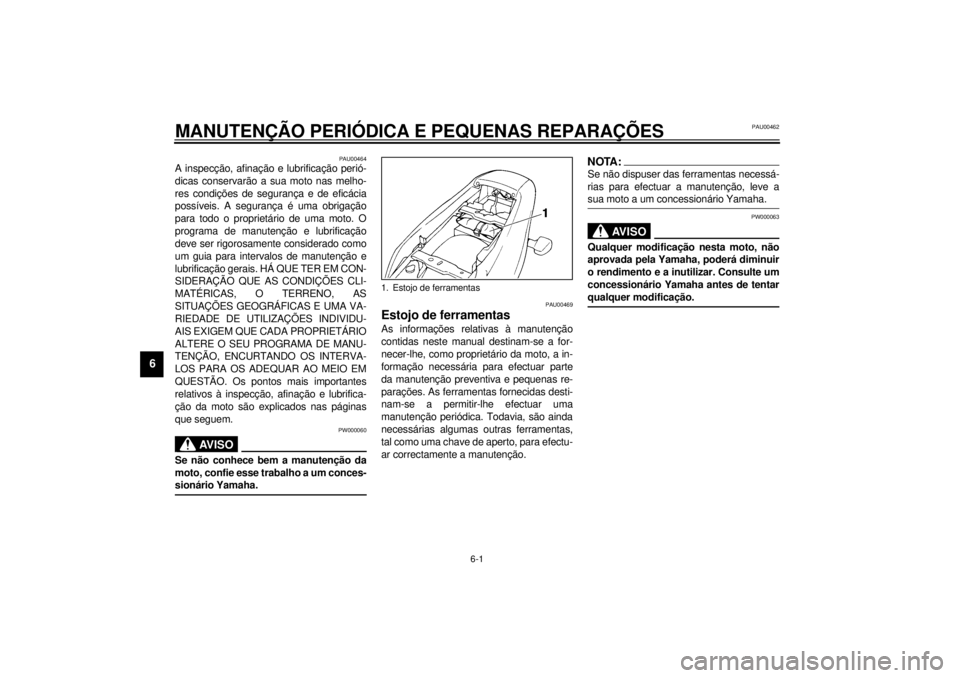

1. Estojo de ferramentas
P_4sv_Periodic.fm Page 1 Monday, September 6, 1999 2:05 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-2
6
PAU00473
MANUTENÇÃO E LUBRIFICAÇÁO PERIÓDICAS
CP-01PNo. ITEM INSPECÇÕES E SERVIÇOS DE MANUTENÇÃOINICIAL
(1.000 km)A CADA
6.000 km
ou
6 meses
(o que vier
primeiro)12.000 km
ou
12 meses
(o que vier
primeiro)
1
*Tubo de combustível• Inspeccione os tubos de combustível e o tubo a vácuo quanto a
rachaduras ou avarias.
• Substitua-os, caso necessário.ÖÖ
2*Filtro de combustível• Inspeccione as condições.
• Substitua-os, caso necessário.Ö
3 Velas de ignição• Inspeccione as condições.
• Limpe-a, regradue-a ou substitua-a, se necessário.ÖÖÖ
4*Válvulas• Inspeccione a folga da válvula.
• Ajuste-a, se necessário.A cada 42.000 kmou 42 meses
(o que chegar primeiro.)
5 Filtro de ar
• Limpe-o ou substitua-o, se necessário.ÖÖ
6*Embraiagem• Verifique o nível de líquido e o veículo quanto a fugas de líquido.
(Veja NOTA na página 6-4.)
• Corrija em conformidade. ÖÖÖ
7*Travão frontal• Verifique o nível de líquido e o veículo quanto a fugas de líquido.
(Veja NOTA na página 6-4.)
• Corrija em conformidade.
• Substitua as pastilhas do travão, se necessário.ÖÖÖ
8*Travão traseiro• Verifique o nível de líquido e o veículo quanto a fugas de líquido.
(Veja NOTA na página 6-4.)
• Corrija em conformidade.
• Substitua as pastilhas do travão, se necessário.ÖÖÖ
9*Rodas• Inspeccione o balanceamento, a excentricidade e se há avarias.
• Rebalanceie ou substitua, se necessário.ÖÖ
10*Pneus• Inspeccione a profundidade da face de rolamento e se há avarias.
• Substitua-os, caso necessário.
• Inspeccione a pressão de ar.
• Corrija, se necessário.ÖÖ
11*Rolamentos das rodas• Inspeccione os rolamentos quanto a frouxidões ou avarias.
• Substitua-os, caso necessário. ÖÖ
P_4sv_Periodic.fm Page 2 Monday, September 6, 1999 2:05 PM
