UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
NOTA:_ Si el motor no arranca, suelte el interruptor de
arranque, espere unos segundos e inténtelo de
nuevo. Cada intento de arranque debe ser lo más
breve posible a fin de preservar la batería. No
accione el arranque durante más de 10 segundos
seguidos. _
SC000038
ATENCION:_ l
Las luces de aviso de temperatura del
refrigerante y de nivel de gasolina de-
ben encenderse cuando se pulsa el inte-
rruptor de arranque y apagarse cuando
se suelta.
l
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida después
de arrancar, pare inmediatamente el
motor y compruebe el nivel de aceite,
así como si existe alguna fuga de aceite
en el vehículo. Si es necesario, añada
aceite y luego compruebe de nuevo la
luz de aviso. Si la luz de aviso no se en-
ciende cuando se pulsa el interruptor de
arranque o si no se apaga cuando el mo-
tor ha arrancado, haga revisar el circui-
to eléctrico en un concesionario
Yamaha.
l
Si la luz de aviso de nivel de gasolina
permanece encendida después de
arrancar, pare el motor y compruebe elnivel de gasolina. Si es necesario, ponga
gasolina lo antes posible y luego com-
pruebe de nuevo la luz de aviso. Si la luz
de aviso no se enciende cuando se pulsa
el interruptor de arranque o si no se
apaga cuando el motor ha arrancado y
hay gasolina suficiente, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
_5. Cuando haya arrancado el motor, sitúe el
palanca del estárter (estrangulador) a la
mitad de su recorrido.
SCA00045
ATENCION:_ Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el motor
frío! _
6. Cuando el motor se haya calentado desac-
tive el estárter (estrangulador).NOTA:_ El motor está caliente cuando responde normal-
mente al acelerador con el estárter (estrangula-
dor) desactivado. _
S_4sv.book Page 2 Friday, November 10, 2000 3:07 PM
Page 42 of 108
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU01258
Arranque del motor en caliente Utilice el mismo procedimiento que el descrito
para el arranque en frío, salvo que el estárter (es-
trangulador) no es necesario cuando el motor
está caliente.
SAU00423
Cambio El cambio de marchas le permite controlar la
cantidad de potencia de motor disponible para
iniciar la marcha, acelerar, subir pendientes, etc.
En la figura se muestran las posiciones del cam-
bio de marchas.NOTA:_ Para poner la transmisión en punto muerto, pise
el pedal de cambio repetidamente hasta que lle-
gue al final de su recorrido y, a continuación, le-
vántelo ligeramente. _
SC000048
ATENCION:_ l
Incluso con la transmisión en posición
de punto muerto, no descienda pendien-
tes durante periodos de tiempo prolon-
gados con el motor parado ni remolque
la motocicleta en distancias largas. La
transmisión sólo se engrasa correcta-
mente cuando el motor está funcionan-
do. Un engrase inadecuado puede
averíar la transmisión.
l
Utilice siempre el embrague para cam-
biar de marcha a fin de evitar que se
averíe el motor, la transmisión y la
transmisión secundaria, los cuales no
han sido diseñados para soportar el im-
pacto de un cambio forzado.
_
1. Pedal de cambio
N. Posición de punto muerto
S_4sv.book Page 3 Friday, November 10, 2000 3:07 PM
Page 43 of 108
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU02941
Velocidades recomendadas para
cambiar de marcha (sólo Suiza) En la tabla siguiente se muestran las velocidades
recomendadas para cambiar de marcha durante
la aceleración.CF-01SNOTA:_ Para reducir dos marchas de una vez, disminuya
la velocidad en consecuencia (p.ej. a 35 km/h
cuando vaya a cambiar de 4ª a 2ª). _
SAU00424
Consejos para reducir el consumo de
gasolina El consumo de gasolina depende en gran medi-
da del estilo de conducción. Considere los con-
sejos siguientes para reducir el consumo de
gasolina: l
Caliente bien el motor.
l
Desactive el estárter (estrangulador) lo an-
tes posible.
l
No apure las marchas y evite revolucionar
mucho el motor durante la aceleración.
l
No fuerce el motor al reducir las marchas
y evite acelerar en punto muerto.
l
Pare el motor en lugar de dejarlo a ralentí
durante periodos prolongados (p. ej. en los
atascos, en los semáforos o en los pasos a
nivel).
SAU00436
Rodaje del motor No existe un periodo más importante para la
vida del motor que el comprendido entre 0 y
1.000 km. Por esta razón, debe leer atentamente
el material siguiente.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 1.000 km. Las
diferentes piezas del motor se desgastan y pulen
hasta sus holguras correctas de trabajo. Durante
este periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición que
pueda provocar el recalentamiento del motor.
Cambiar de marcha
(km/h)
1
a
®2
a
2a
®3
a
3a
®4
a
4a
®5
a
23
36
50
60
S_4sv.book Page 4 Friday, November 10, 2000 3:07 PM
Page 44 of 108
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-5
5
SAU00440*
0–150 kml
Evite el funcionamiento prolongado a más
de 5.000 r/min.
l
Después de cada hora de funcionamiento,
pare el motor y déjelo enfriar entre cinco y
diez minutos.
l
Varíe el régimen del motor periódicamen-
te. No utilice el motor con una posición
fija del acelerador.
150–500 km
l
Evite el funcionamiento prolongado a más
de 6.000 r/min.
l
Revolucione el motor libremente en todas
las marchas, pero no lo ponga a todo gas
en ningún momento.
500–1.000 km
l
Evite el funcionamiento prolongado a
todo gas.
l
Evite el funcionamiento prolongado a más
de 7.000 r/min.
SC000052*
ATENCION:_ A los 1.000 km de funcionamiento debe cam-
biarse el aceite del motor y sustituirse el car-
tucho de aceite. _A partir de 1.000 km
Ya puede utilizar el vehículo normalmente.
SC000053
ATENCION:_ l
Mantenga el régimen del motor fuera
de la zona roja del tacómetro.
l
Si surge algún problema durante el ro-
daje del motor lleve inmediatamente el
vehículo a un concesionario Yamaha
para que lo revise.
_
SAU00460
Estacionamiento Cuando aparque, pare el motor y quite la llave
del interruptor principal.
SW000058
ADVERTENCIA
_ l
El motor y el sistema de escape pueden
calentarse mucho; estacione en un lugar
en el que resulte difícil que los peatones
o los niños puedan tocarlos.
l
No estacione en una pendiente o sobre
suelo blando, ya que la motocicleta pue-
de volcar.
_
S_4sv.book Page 5 Friday, November 10, 2000 3:07 PM
Page 45 of 108

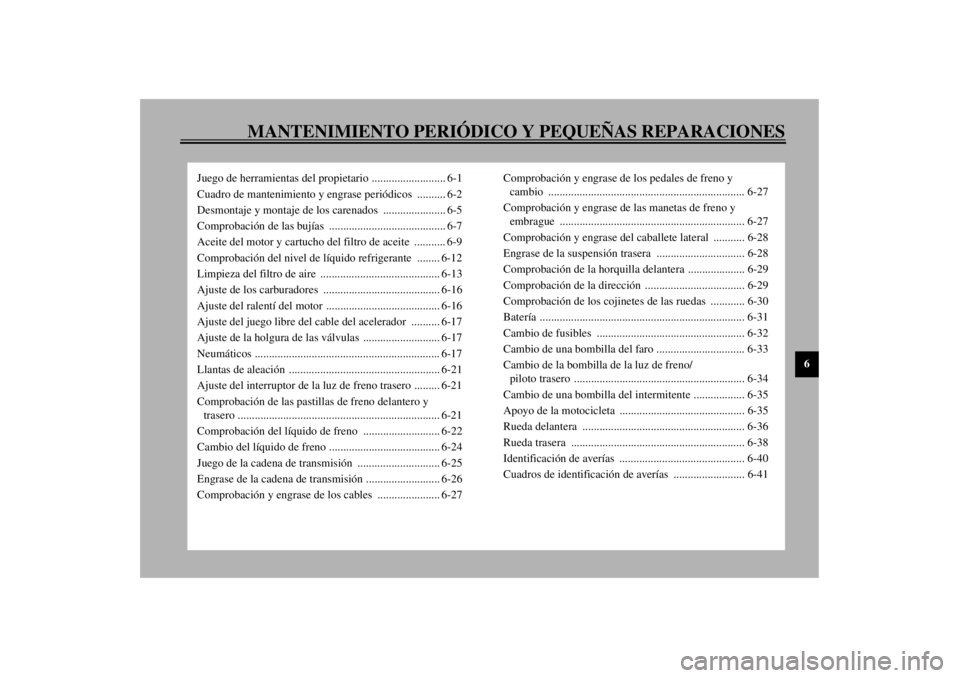

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
Juego de herramientas del propietario .......................... 6-1
Cuadro de mantenimiento y engrase periódicos .......... 6-2
Desmontaje y montaje de los carenados ...................... 6-5
Comprobación de las bujías ......................................... 6-7
Aceite del motor y cartucho del filtro de aceite ........... 6-9
Comprobación del nivel de líquido refrigerante ........ 6-12
Limpieza del filtro de aire .......................................... 6-13
Ajuste de los carburadores ......................................... 6-16
Ajuste del ralentí del motor ........................................ 6-16
Ajuste del juego libre del cable del acelerador .......... 6-17
Ajuste de la holgura de las válvulas ........................... 6-17
Neumáticos ................................................................. 6-17
Llantas de aleación ..................................................... 6-21
Ajuste del interruptor de la luz de freno trasero ......... 6-21
Comprobación de las pastillas de freno delantero y
trasero ....................................................................... 6-21
Comprobación del líquido de freno ........................... 6-22
Cambio del líquido de freno ....................................... 6-24
Juego de la cadena de transmisión ............................. 6-25
Engrase de la cadena de transmisión .......................... 6-26
Comprobación y engrase de los cables ...................... 6-27Comprobación y engrase de los pedales de freno y
cambio ..................................................................... 6-27
Comprobación y engrase de las manetas de freno y
embrague ................................................................. 6-27
Comprobación y engrase del caballete lateral ........... 6-28
Engrase de la suspensión trasera ............................... 6-28
Comprobación de la horquilla delantera .................... 6-29
Comprobación de la dirección ................................... 6-29
Comprobación de los cojinetes de las ruedas ............ 6-30
Batería ........................................................................ 6-31
Cambio de fusibles .................................................... 6-32
Cambio de una bombilla del faro ............................... 6-33
Cambio de la bombilla de la luz de freno/
piloto trasero ............................................................ 6-34
Cambio de una bombilla del intermitente .................. 6-35
Apoyo de la motocicleta ............................................ 6-35
Rueda delantera ......................................................... 6-36
Rueda trasera ............................................................. 6-38
Identificación de averías ............................................ 6-40
Cuadros de identificación de averías ......................... 6-41
S_4sv.book Page 1 Friday, November 10, 2000 3:07 PM
Page 46 of 108
6-1
6
SAU00462
6-MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SAU00464
La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
vehículo se mantendrá en el estado más seguro y
eficaz posible. En las páginas siguientes se ex-
plican los puntos de revisión, ajuste y engrase
más importantes.
Los intervalos que se indican en el cuadro de
mantenimiento y engrase periódicos deben con-
siderarse simplemente como una guía general en
condiciones normales de conducción. No obs-
tante, DEPENDIENDO DE LA METEORO-
LOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PAR-
TICULARES DE USO, PUEDE SER NECE-
SARIO ACORTAR LOS INTERVALOS DE
MANTENIMIENTO.
SW000060
ADVERTENCIA
_ Si no está familiarizado con el mantenimien-
to de la motocicleta, confíelo a un concesiona-
rio Yamaha. _
SAU03713
Juego de herramientas del propieta-
rio El juego de herramientas se encuentra debajo del
asiento del pasajero. (Véanse en la página 3-11
las instrucciones para desmontar el asiento del
pasajero.)
El objeto de la información de servicio que se
incluye en este manual y de las herramientas que
se suministran en el juego de herramientas del
propietario es ayudarle a realizar las operacio-
nes de mantenimiento preventivo y las pequeñas
reparaciones. Sin embargo, para realizar correc-
tamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
NOTA:_ Si no dispone de las herramientas o la experien-
cia necesarias para realizar un trabajo determi-
nado, confíelo a un concesionario Yamaha. _
SW000063
ADVERTENCIA
_ Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida de
prestaciones y la inseguridad del vehículo.
Consulte a un concesionario Yamaha antes
de realizar cualquier cambio. _
1. Juego de herramientas del propietario
S_4sv.book Page 1 Friday, November 10, 2000 3:07 PM
Page 47 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU03685
Cuadro de mantenimiento y engrase periódicos
NOTA:_ l
Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los kilómetros recorridos.
l
Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.
l
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas, información y conocimientos
técnicos especiales.
_CP-03SNº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)
ANUAL
COMPROBAR
110203040
1
*
Línea de combustible• Comprobar si los tubos de gasolina están agrietados o dañados.ÖÖÖÖ Ö
2
*
Filtro de gasolina• Comprobar su estado.ÖÖ
3Bujías• Comprobar su estado.
• Limpiar y ajustar distancia entre electrodos.ÖÖ
•Cambiar.ÖÖ
4
*
Válvulas• Comprobar holgura de las válvulas.
•Ajustar.Cada 40.000 km
5 Filtro de aire•Limpiar.ÖÖ
•Cambiar.ÖÖ
6
*
Embrague• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.) ÖÖÖÖÖ
7
*
Freno delantero• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
8
*
Freno trasero• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
9
*
Tubos de freno• Comprobar si están agrietados o dañados.ÖÖÖÖ Ö
• Cambiar. (Véase NOTA en la página 6-4.) Cada 4 años
10
*
Ruedas• Comprobar excentricidad y si están dañadas.ÖÖÖÖ
S_4sv.book Page 2 Friday, November 10, 2000 3:07 PM
Page 48 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
11
*
Neumáticos• Comprobar la profundidad del dibujo y si están dañados.
• Cambiar si es necesario.
• Comprobar la presión de aire.
• Corregir si es necesario.ÖÖÖÖ
12
*
Cojinetes de las ruedas• Comprobar si los cojinetes están flojos o dañados.ÖÖÖÖ
13
*
Basculante• Comprobar funcionamiento y si el juego es excesivo.ÖÖÖÖ
• Lubricar con grasa a base de jabón de litio. Cada 50.000 km
14 Cadena de transmisión• Comprobar la tensión de la cadena.
• Verificar que la rueda trasera esté correctamente alineada.
• Limpiar y engrasar.Cada 1.000 km y después de lavar la motocicleta o
utilizarla con lluvia.
15
*
Cojinetes de la dirección• Comprobar el juego de los cojinetes y si la dirección está dura.ÖÖÖÖÖ
• Lubricar con grasa a base de jabón de litio. Cada 20.000 km
16
*
Fijaciones del chasis• Verificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.ÖÖÖÖ Ö
17 Caballete lateral• Comprobar funcionamiento.
•Engrasar.ÖÖÖÖ Ö
18
*
Interruptor del caballete
lateral• Comprobar funcionamiento.ÖÖÖÖÖ Ö
19
*
Horquilla delantera• Comprobar funcionamiento y si pierde aceite.ÖÖÖÖ
20
*
Conjunto amortiguador
trasero• Comprobar funcionamiento y si el amortiguador pierde aceite.ÖÖÖÖ
21
*
Puntos de giro del brazo de
relé y del brazo de unión de
la suspensión trasera• Comprobar funcionamiento.ÖÖÖÖ
• Lubricar con grasa a base de jabón de litio.ÖÖ
22
*
Carburadores• Comprobar el funcionamiento del estárter (estrangulador).
• Ajustar el ralentí del motor y la sincronización.ÖÖÖÖÖ Ö
23 Aceite de motor• Cambiar.ÖÖÖÖÖ Ö
24Cartucho del filtro de
aceite del motor• Cambiar.ÖÖÖ Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)
ANUAL
COMPROBAR
1 10203040
S_4sv.book Page 3 Friday, November 10, 2000 3:07 PM
Page 49 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
SAU03892
NOTA:_ l
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
l
Sistemas hidráulicos de freno y embrague
• Después de desmontar las bombas de freno o de embrague, las pinzas de freno o el cilindro de desembrague, cambie siempre el líquido. Com-
pruebe regularmente los niveles de líquido de freno y embrague y llene los depósitos si es necesario.
• Cambie las juntas de aceite de las partes internas de las bombas de freno o embrague, los cilindros de las pinzas y el cilindro de desembrague
cada dos años.
• Cambie los tubos de freno y embrague cada cuatro años o cuando estén agrietados o dañados.
_25
*
Sistema de refrigeración• Comprobar el nivel de líquido refrigerante y si hay fugas en el
vehículo.ÖÖÖÖ Ö
•Cambiar.Cada 3 años
26
*
Interruptores de freno
delantero y trasero• Comprobar funcionamiento.ÖÖÖÖÖ Ö
27 Piezas móviles y cables•Engrasar.ÖÖÖÖ Ö
28
*
Luces, señales e
interruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.ÖÖÖÖÖ Ö Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)
ANUAL
COMPROBAR
110203040
S_4sv.book Page 4 Friday, November 10, 2000 3:07 PM
Page 50 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU01065
Desmontaje y montaje de los carena-
dos Los carenados que se muestran más arriba de-
ben desmontarse para poder realizar algunas de
las operaciones de mantenimiento que se descri-
ben en este capítulo. Consulte este apartado
cada vez que necesite desmontar y montar un
carenado.
SAU00484
Carenado A
Para desmontar el carenadoQuite los tornillos del carenado y seguidamente
desmonte éste como se muestra.
Para montar el carenadoColoque el carenado en su posición original y
apriete los tornillos.
SAU03946
Carenado B
Para desmontar el carenado1. Desmonte el asiento del conductor y el del
pasajero. (Véanse en la página 3-11 las
instrucciones para desmontar y montar el
asiento del conductor y del pasajero.)
2. Quite los tornillos del carenado y seguida-
mente desmonte éste como se muestra.
1. Carenado A
2. Carenado B
3. Carenado C
1. Tornillo (´ 13)
1. Tornillo (´ 3)
S_4sv.book Page 5 Friday, November 10, 2000 3:07 PM
