YAMAHA YZF600 2000 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-41
6

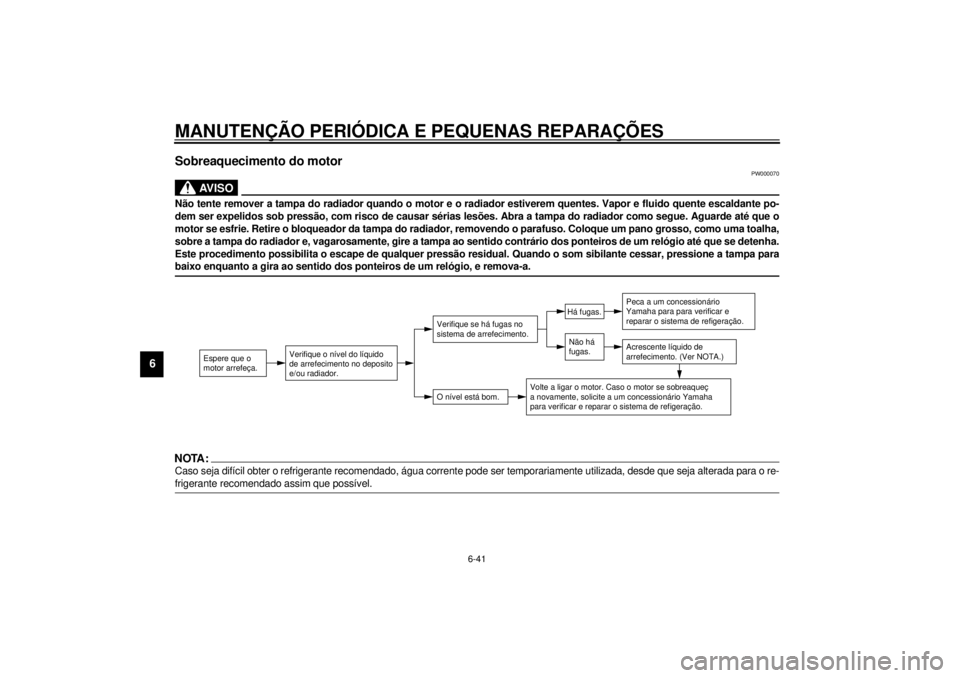

Sobreaquecimento do motor
PW000070
AV I S O
@ Não tente remover a tampa do radiador quando o motor e o radiador estiverem quentes. Vapor e fluido quente escaldante po-
dem ser expelidos sob pressão, com risco de causar sérias lesões. Abra a tampa do radiador como segue. Aguarde até que o
motor se esfrie. Retire o bloqueador da tampa do radiador, removendo o parafuso. Coloque um pano grosso, como uma toalha,
sobre a tampa do radiador e, vagarosamente, gire a tampa ao sentido contrário dos ponteiros de um relógio até que se detenha.
Este procedimento possibilita o escape de qualquer pressão residual. Quando o som sibilante cessar, pressione a tampa para
baixo enquanto a gira ao sentido dos ponteiros de um relógio, e remova-a. @NOTA:@ Caso seja difícil obter o refrigerante recomendado, água corrente pode ser temporariamente utilizada, desde que seja alterada para o re-
frigerante recomendado assim que possível. @
Espere que o
motor arrefeça.
Verifique o nível do líquido
de arrefecimento no deposito
e/ou radiador.
O nível está bom.Verifique se há fugas no
sistema de arrefecimento.
Não há
fugas.Há fugas.
Peca a um concessionário
Yamaha para para verificar e
reparar o sistema de refigeração.Acrescente líquido de
arrefecimento. (Ver NOTA.)
Volte a ligar o motor. Caso o motor se sobreaqueç
a novamente, solicite a um concessionário Yamaha
para verificar e reparar o sistema de refigeração.
P_4tv_Periodic.fm Page 41 Tuesday, November 30, 1999 4:28 PM

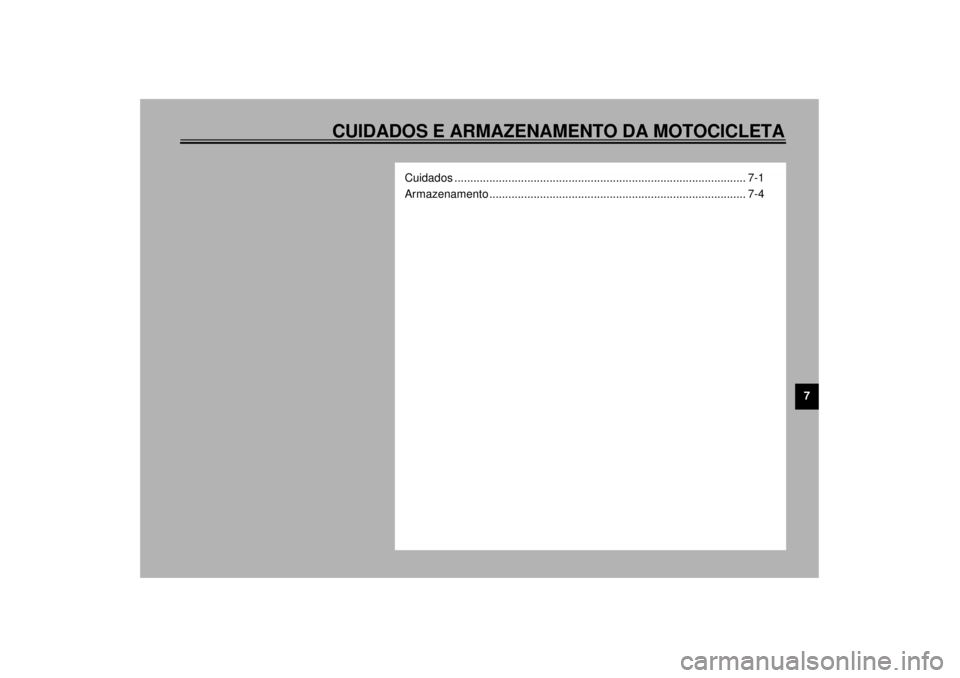

CUIDADOS E ARMAZENAMENTO DA MOTOCICLETA
7
Cuidados ............................................................................................ 7-1
Armazenamento ................................................................................. 7-4
P_4tv_CleaningTOC.fm Page 1 Tuesday, November 30, 1999 4:29 PM

7-1
7
PAU01516
7-CUIDADOS E ARMAZENAMENTO DA MOTOCICLETACuidadosA exposição da sua tecnologia torna a mo-
tocicleta charmosa, mas também vulnerá-
vel. Embora componentes de alta
qualidade sejam utilizados, os mesmos não
são completamente resistentes a enferruja-
mento. Enquanto um tubo de escape enfer-
rujado pode permanecer desapercebido
num automóvel, não parece atrativo numa
motocicleta. Cuidados frequentes e apro-
priados, porém, manterão a sua moto com
boa aparência, estenderão a sua vida útil e
preservarão o seu desempenho. Mais ain-
da, a garantia estabelece que o veículo
deve ser apropriadamente cuidado. Por to-
das essas razões, recomendamos a obser-
vação das precauções de limpeza e
armazenamento a seguir.Antes da limpeza
1. Cubra a saída do silencioso com um
saco plástico.
2. Certifique-se de que todas as capas e
tampas, bem como todos os acopla-
dores e conectores eléctricos, incluin-
do as capas de vela de ignição,
estejam firmemente instalados.
3. Remova sujidades extremamente re-
sistentes, como óleo queimado no
cárter, com um agente desengraxante
e uma escova, mas nunca aplique tais
produtos nas vedações, anilhas, en-
grenagens, corrente de transmissão e
eixos da roda. Sempre enxague a su-
jidade e o desengraxante com água.Limpeza
Após o uso normal
Remova a sujidade com água morna, um
detergente neutro e uma esponja limpa ma-
cia, e então enxague com água limpa abun-
dante. Utilize uma escova de dentes ou de
garrafas para partes difíceis de se alcançar.
Sujidades mais resistentes e insectos sai-
rão com maior facilidade, se a área for co-
berta com um pano molhado por alguns
minutos antes da limpeza.
P_4tv_Cleaning.fm Page 1 Tuesday, November 30, 1999 4:30 PM

CUIDADOS E ARMAZENAMENTO DA MOTOCICLETA
7-2
7
PCA00010
PRECAUÇÃO:@ l
Evite utilizar limpadores de roda
ácidos intensos, especialmente em
rodas radiadas. Caso utilize tais
produtos para sujidades difíceis de
serem removidas, não os mantenha
por mais tempo que o instruído, e
então enxague completamente com
água, seque imediatamente a área e
aplique um aerosol de protecção
contra corrosões.
l
A limpeza inapropriada pode avari-
ar pára-ventos, capotas, paineis e
outras peças plásticas. Utilize so-
mente uma esponja ou pano macio
e limpo com detergente suave e
água para limpar a parte plástica.
l
Não utilize nenhum produto quími-
co adstringente nas partes plásti-
cas. Certifique-se de evitar a
utilização de panos ou esponjas
que tenham entrado em contacto
com produtos de limpeza abrasivos
ou fortes, solventes ou diluentes,
combustíveis (gasolina), remove-
dores ou inibidores de ferrugem,
fluido de travão, anticongelantes
ou electrólitos.
l
Não utilize lavadoras de alta pres-
são ou limpadores de pressão a va-
por, pois os mesmos podem
causar infiltração de água e deteri-
oração das seguintes áreas: veda-
ções (dos rolamentos das rodas,
dos casquilhos do braço articula-
do, forquilhas e travões), compo-
nentes eléctricos (acopladores,
conectores, instrumentos, interrup-
tores e luzes), tubos de respiração
e orifícios de ventilação.
l
Para motocicletas equipadas com
um pára-vento: Não utilize limpado-
res fortes ou esponjas rígidas, para
evitar embaçamento ou arranhões.
Alguns componentes de limpeza
para plásticos podem deixar riscos
no pára-vento. Teste o produto em
uma pequena parte coberta do
pára-vento para certificar-se de não
deixar nenhuma marca. Caso o
pára-vento seja riscado, utilize um
componente de polimento de plás-
tico de qualidade após lavar.
@Após a condução sob chuva, nas cercaniasdo mar ou em estradas salinasVisto que o sal do mar ou o sal pulverizado
nas estradas no inverno são extremamente
corrosivos em combinação com água, exe-
cute os passos a seguir após cada condu-
ção sob chuva, nas cercanias do mar ou
em estradas pulverizadas com sal. (Sal pul-
verizado no inverno pode permanecer nas
estradas ainda na primavera.)
P_4tv_Cleaning.fm Page 2 Tuesday, November 30, 1999 4:30 PM

CUIDADOS E ARMAZENAMENTO DA MOTOCICLETA
7-3
7
1. Lave a sua motocicleta com água fria
e sabão após o motor ter-se esfriado.
PCA00012
PRECAUÇÃO:@ Não utilize água quente, visto que esta
aumenta a acção corrosiva do sal. @2. Certifique-se de aplicar um aerosol de
protecção contra corrosões em todas
as superfícies metálicas (mesmo as
revestidas com crómio e níquel) para
evitar corrosões.Após a limpeza
1. Seque a motocicleta com camurça ou
pano absorvente.
2. Seque imediatamente a corrente de
transmissão e lubrifique-a para evitar
enferrujamento.
3. Utilize um polidor de crómio para lus-
trar peças de crómio, alumínio e aço
inoxidável, incluindo o sistema de es-
cape. (Mesmo a descoloração termi-
camente induzida dos sistemas de
escape de aço inoxidável pode ser re-
movida através de polimento.)
4. Para evitar corrosões, recomenda-se
a aplicação de um aerosol de protec-
ção contra corrosões em todas as su-
perfícies metálicas (mesmo as
revestidas com crómio e níquel).
5. Utilize óleo aerosol como um limpador
universal para remover qualquer suji-
dade remanescente.
6. Retoque pequenas avarias na pintura
causadas por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe a motocicleta secar-se comple-
tamente antes de armazená-la ou co-
bri-la.
PWA00001
AV I S O
@ Certifique-se de que não haja óleo ou
cera nos travões e pneus. Se necessá-
rio, limpe os revestimentos e os discos
do travão com um limpador de disco de
travão regular ou acetona, e lave os
pneus com água morna e sabão suave.
A seguir, teste cuidadosamente a sua
motocicleta quanto ao desempenho dos
seus travões e comportamento nas cur-
vas. @
P_4tv_Cleaning.fm Page 3 Tuesday, November 30, 1999 4:30 PM

CUIDADOS E ARMAZENAMENTO DA MOTOCICLETA
7-4
7
PCA00013
PRECAUÇÃO:@ l
Aplique óleo aerosol e cera mode-
radamente e retire qualquer exces-
so.
l
Nunca aplique óleo ou cera nas
partes de borracha ou plástico,
mas as trate com um produto de
manutenção adequado.
l
Evite utilizar componentes polido-
res abrasivos, pois estes desgas-
tam a pintura.
@NOTA:@ Consulte um concessionário Yamaha
quanto aos produtos a serem utilizados. @
ArmazenamentoCurto período
Guarde sempre a sua motocicleta em lo-
cais frios e secos, e, se necessário, proteja-
a contra poeira com uma cobertura porosa.
PCA00014
PRECAUÇÃO:@ l
O armazenamento da motocicleta
num recinto pouco ventilado ou a
sua cobertura com uma lona en-
quanto ainda molhada, irá permitir
a penetração de água e humidade,
e causar ferrugem.
l
Para evitar corrosões, evite celei-
ros húmidos, estábulos (devido à
presença de amónia) e áreas de ar-
mazenamento de substâncias quí-
micas fortes.
@
Longo período
Antes de guardar a sua motocicleta por vá-
rios meses:
1. Siga todas as instruções na secção
“Cuidados” deste capítulo.
2. Drene as câmaras de flutuação do
carburador mediante afrouxamento
dos parafusos de drenagem; isto irá
evitar o acúmulo de depósitos de
combustível. Deite o combustível dre-
nado dentro do depósito de combustí-
vel.
3. Somente para motocicletas equipa-
das com uma válvula de combustível:
que possua uma posição “OFF”: Gire
a válvula de combustível até “OFF”.
4. Encha o depósito de combustível e
acrescente estabilizador de combustí-
vel (se disponível) para evitar o enfer-
rujamento do depósito de combustível
e a deterioração do combustível.
5. Execute os passos a seguir para pro-
teger os cilindros, aneis de segmento,
etc. contra corrosões.
P_4tv_Cleaning.fm Page 4 Tuesday, November 30, 1999 4:30 PM

CUIDADOS E ARMAZENAMENTO DA MOTOCICLETA
7-5
7
a. Remova as capas das velas de igni-
ção e as velas de ignição.
b. Deite uma colher de chá de óleo de
motor em cada olhal das velas de igni-
ção.
c. Instale as devidas capas nas velas de
ignição e coloque estas na cabeça do
cilindro de forma que os electrodos te-
nham ligação à terra. (Isto limitará as
chispas durante o próximo passo.)
d. Vire o motor várias vezes com o ar-
ranque. (Isto cobrirá as paredes do ci-
lindro com óleo.)
e. Remova as capas das velas de igni-
ção. Instale as velas de ignição e en-
tão as capas das velas de ignição.
PWA00003
AV I S O
@ Ao virar o motor, certifique-se de fazer a
ligação à terra dos electrodos das velas
de ignição, a fim de evitar avarias e injú-
rias decorrentes das chispas. @
6. Lubrifique todos os cabos de controlo
e os pontos pivôs de todas as alavan-
cas e pedais, bem como do cavalete
lateral/central.
7. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e então ele-
ve a motocicleta de forma que ambas
as rodas fiquem acima do nível do
chão. Alternativamente, gire as rodas
um pouco todo mês, para evitar que
os pneus se tornem deteriorados em
um mesmo ponto.
8. Cubra a saída do silencioso com um
saco plástico para evitar a entrada de
humidade.9. Remova a bateria e recarregue-a
completamente. Armazene-a em lo-
cais frios e secos, e recarregue-a uma
vez por mês. Não guarde a bateria em
locais extremamente frios ou quentes
(menos que 0 °C ou mais que 30 °C).
Para maiores informações, consulte
“Armazenamento da bateria” no capí-
tulo “MANUTENÇÃO PERIÓDICA E
PEQUENAS REPARAÇÕES”.
NOTA:@ Efectue quaisquer reparos necessários an-
tes de guardar a motocicleta. @
P_4tv_Cleaning.fm Page 5 Tuesday, November 30, 1999 4:30 PM

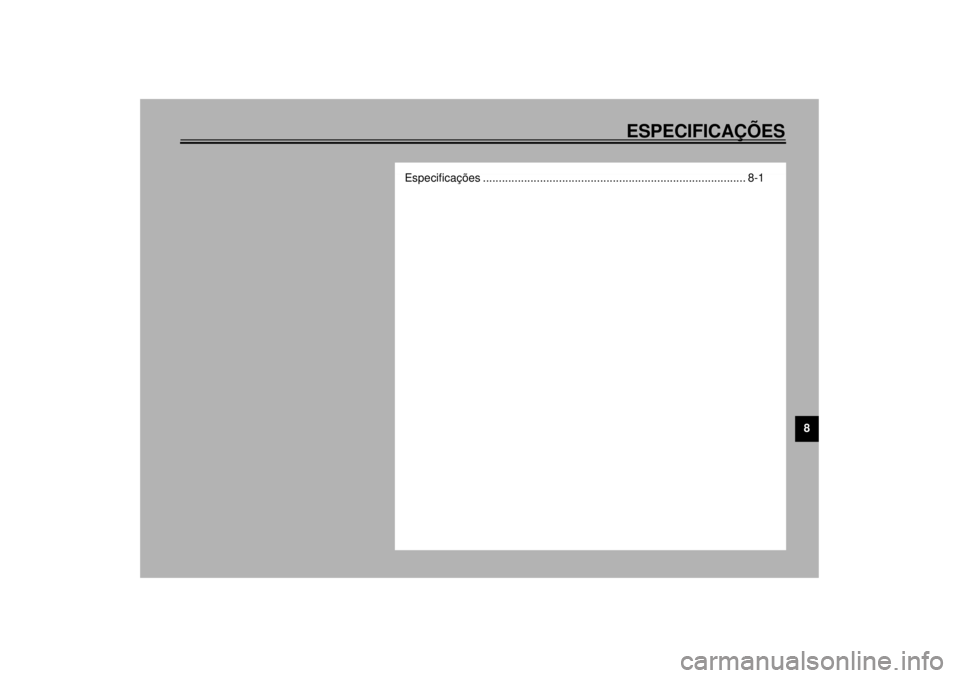

ESPECIFICAÇÕES
8
Especificações ................................................................................... 8-1
P_4tv_SpecTOC.fm Page 1 Tuesday, November 30, 1999 4:30 PM

8-1
8
PAU01038
8-ESPECIFICAÇÕESEspecificações
Modelo YZF600R
Dimensões
Comprimento total 2.060 mm (para a F, E, I, GR)
2.145 mm
(excepto para a F, E, I, GR)
Largura total 725 mm
Altura total 1.190 mm
Altura do assento 805 mm
Distância entre os eixos 1.415 mm
Distância mínima do chão 135 mm
Raio mínimo de viragem 3.200 mm
Peso básico (com os depósitos
de óleo e de combustível
cheios)212 kg (excepto para a A, CH, S)
214 kg (para a A, CH, S)
Motor
Tipo 4 tempos, arrefecido a líquido,
DOHC
Disposição do cilindro 4 cilindros paralelos de inclina-
ção dianteira
Cilindrada 599 cm
3
Diâmetro ´ Curso 62,0 ´ 49,6 mm
Relação de compressão 12:1
Sistema de arranque Motor de arranque eléctrico
Sistema de lubrificação Cárter em banho de óleoÓleo de motor
Tipo
Classificação do óleo de motor
recomendado Serviço API do tipo SE, SF, SG
ou maior

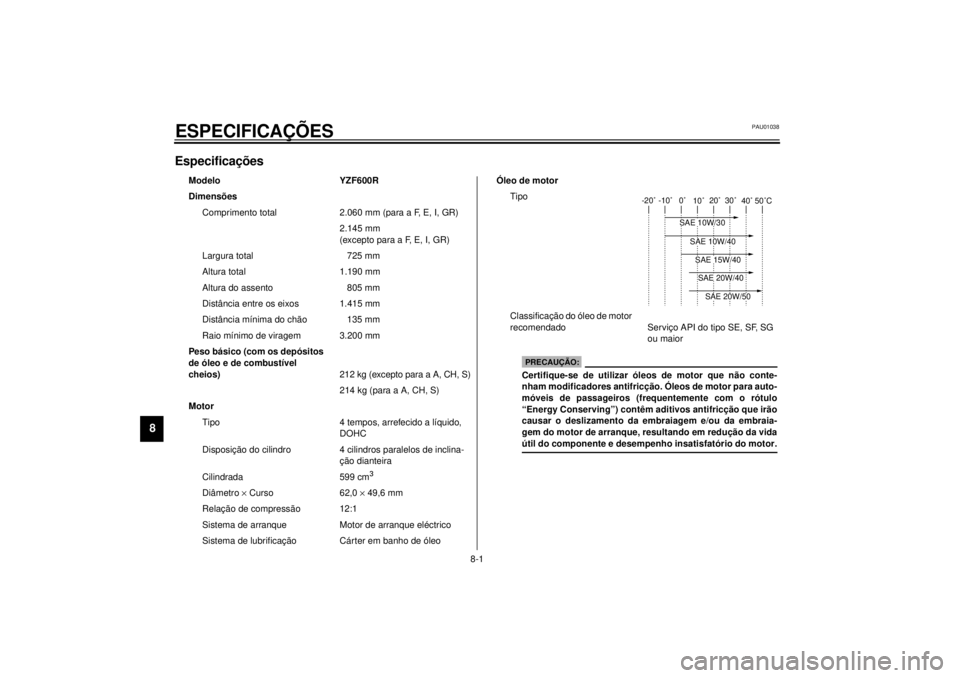

-20˚ -10˚ 0˚
10˚20˚ 30˚
40˚50˚C
SAE 10W/30
SAE 15W/40SAE 20W/40SAE 20W/50
SAE 10W/40
PRECAUÇÃO:Certifique-se de utilizar óleos de motor que não conte-
nham modificadores antifricção. Óleos de motor para auto-
móveis de passageiros (frequentemente com o rótulo
“Energy Conserving”) contêm aditivos antifricção que irão
causar o deslizamento da embraiagem e/ou da embraia-
gem do motor de arranque, resultando em redução da vida
útil do componente e desempenho insatisfatório do motor.
P_4tv_Spec.fm Page 1 Tuesday, November 30, 1999 4:31 PM

ESPECIFICAÇÕES
8-2
8
Quantidade
Mudança de óleo
periódica 2,6 L
Juntamente com a
mudança do filtro de óleo 2,9 L
Volume total 3,5 L
Capacidade do sistema de
refrigeração (volume total)
1,95 L
Filtro de arElemento do tipo húmido
Combustível
Tipo Gasolina regular sem chumbo
Capacidade do depósito 19 L
Carburador
Tipo ´ quantidade CVKD36 ´ 4
Fabricante KEIHIN
Vela de ignição
Fabricante/Tipo NGK / CR9E ou
DENSO / U27ESR-N
Folga 0,7 ~ 0,8 mm
Tipo de embraiagemHúmida, multidisco
Transmissão
Sistema primário de redução Engrenagem de dentes
Relação primária de redução 1,708
Sistema secundário de redu-
çãoTransmissão de correnteRelação secundária de redu-
ção3,133
Tipo de transmissão 6 velocidades de engrenagem
constante
Operação Operação com o pé esquerdo
Relação das velocidades
1.ª 2,846
2.ª 1,947
3.ª 1,545
4.ª 1,333
5.ª 1,190
6.ª 1,074
Chassis
Tipo de quadro Diamante
Ângulo de avanço 25°
Cauda 97 mm
Pneu
À frente
Tipo Sem câmara de ar
Dimensão 120/60 ZR17 (55W)
Fabricante/modelo Bridgestone / BT57F
Dunlop / D204F
Metzeler / MEZ1 ‘Front’
Michelin / MACADAM 90X
P_4tv_Spec.fm Page 2 Tuesday, November 30, 1999 4:31 PM
