YAMAHA YZF600 2002 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2002, Model line: YZF600, Model: YAMAHA YZF600 2002Pages: 114, PDF Dimensioni: 4.99 MB
Page 91 of 114
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-42
6
1. Allentare il dado del perno ruota, il
dado dell’asta di reazione sul supporto
pinza freno ed i bulloni della pinza fre-
no.
2. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-39.3. Togliere il dado del perno ruota e la
guida sinistra del perno ruota e poi to-
gliere la pinza togliendo i bulloni.
4. Scollegare l’asta di reazione dal sup-
porto della pinza freno togliendo la
coppiglia, il dado ed il bullone.
5. Allentare il controdado ed il dado di re-
gistro della catena di trasmissione su
entrambe le estremità del forcellone.
6. Spingere la ruota in avanti e poi toglie-
re la catena di trasmissione dalla coro-
na.
NOTA:_ Per togliere ed installare la ruota, non oc-
corre disassemblare la catena di trasmis-
sione. _
7. Estrarre il perno della ruota insieme
alla guida destra del perno ruota, to-
gliere il supporto pinza freno e poi to-
gliere la ruota.
HCA00048
ATTENZIONE:_ Non frenare dopo aver aver tolto la ruota
insieme al disco freno, altrimenti le pa-
stiglie si chiuderebbero completamente. _

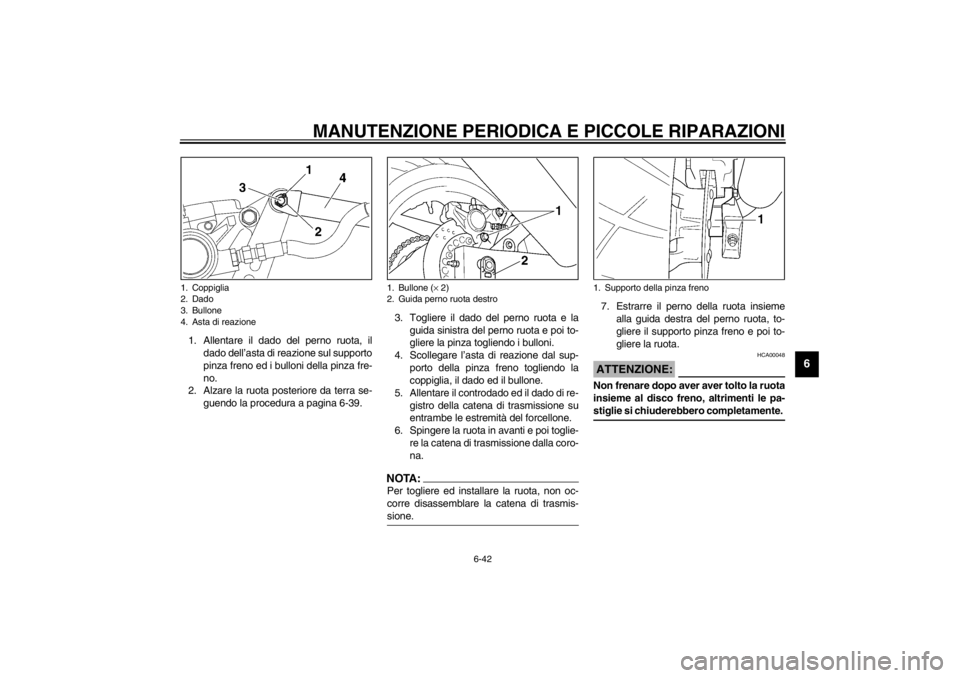

1. Coppiglia
2. Dado
3. Bullone
4. Asta di reazione
1. Bullone (× 2)
2. Guida perno ruota destro
1. Supporto della pinza freno
H_4tv.book Page 42 Friday, July 27, 2001 5:21 PM
Page 92 of 114
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-43
6
HAU04283
Per installare la ruota posteriore
1. Installare la ruota, la guida destra del
perno ruota ed il supporto pinza freno
inserendo il perno ruota dal lato de-
stro.
2. Installare la catena di trasmissione
sulla corona e poi installare la guida si-
nistra del perno ruota e il dado ruota.
3. Installare la pinza freno inserendo i
bulloni e quindi collegare l’asta di rea-
zione alla staffa della pinza freno in-
stallando il bullone e il dado.NOTA:_ Verificare che ci sia spazio sufficiente tra le
pastiglie prima di installare la pinza sul di-
sco freno. _
4. Regolare la tensione della catena di
trasmissione (vedere pagina 6-29 per
le procedure di regolazione della ten-
sione della catena di trasmissione).
5. Abbassare la ruota posteriore in modo
che tocchi il terreno.
6. Stringere il dado del perno ruota, i bul-
loni della pinza ed il dado dell’asta di
reazione alle coppie di serraggio se-
condo specifica.
7. Inserire una coppiglia nuova nel bullo-
ne dell’asta di reazione.
HWA00051
AVVERTENZA
_ Inserire una coppiglia nuova nel bullone
dell’asta di reazione. _
HAU03087
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il mezzo dovesse richie-
dere riparazioni, consigliamo di portarlo da
un concessionario Yamaha, i cui tecnici
esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del mezzo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
Coppie di serraggio:
Dado del perno ruota:
117 Nm (11,7 m·kgf)
Bullone della pinza freno:
40 Nm (4,0 m·kgf)
Dado dell’asta di reazione:
30 Nm (3,0 m·kgf)
H_4tv.book Page 43 Friday, July 27, 2001 5:21 PM
Page 93 of 114
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-44
6
HAU02990

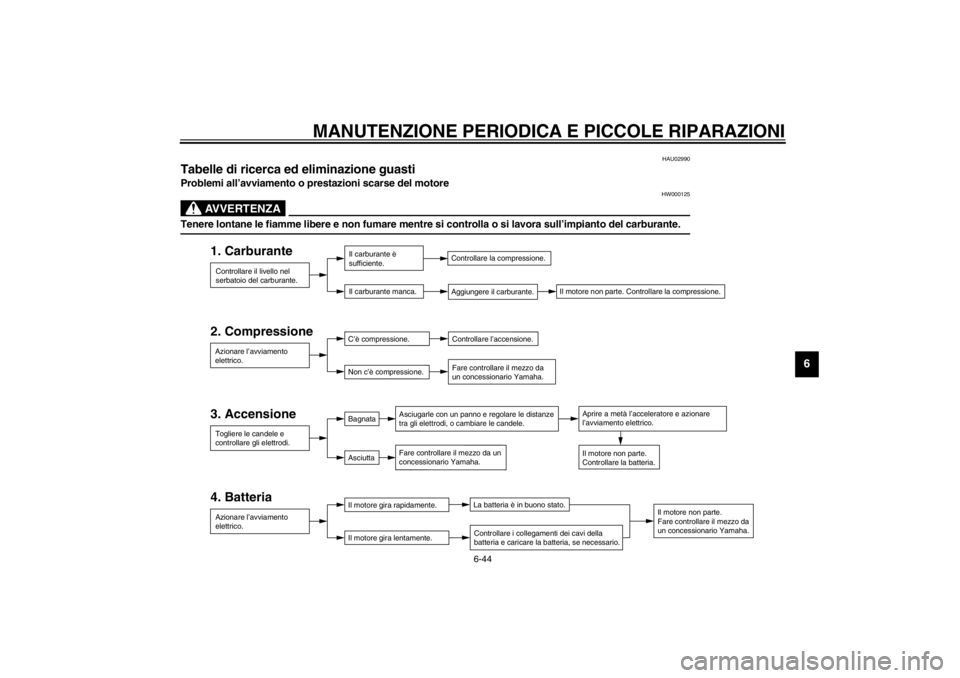

Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
HW000125
AVVERTENZA
_ Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante. _
2. Compressione
3. Accensione
4. Batteria 1. CarburanteControllare il livello nel
serbatoio del carburante.
Il carburante manca.
Aggiungere il carburante.
Azionare l’avviamento
elettrico.C’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da
un concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.Bagnata
AsciuttaAsciugarle con un panno e regolare le distanze
tra gli elettrodi, o cambiare le candele.
Fare controllare il mezzo da un
concessionario Yamaha.Aprire a metà l’acceleratore e azionare
l’avviamento elettrico.
Il motore non parte.
Controllare la batteria.
Il motore gira rapidamente.
Il motore gira lentamente.La batteria è in buono stato.
Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
Il motore non parte. Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da
un concessionario Yamaha.
Azionare l’avviamento
elettrico.
Controllare la compressione.
Non c’è compressione.Il carburante è
sufficiente.
H_4tv.book Page 44 Friday, July 27, 2001 5:21 PM
Page 94 of 114
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-45
6
Surriscaldamento del motore
HW000070
AVVERTENZA
_
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare infortuni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.
Quando cessa il fischio, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
_NOTA:_ Se non si dispone di liquido di raffreddamento, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sosti-
tuisca al più presto possibile con il liquido di raffreddamento consigliato. _
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante è
basso.
Verificare che non ci siano perdite
nell
’impianto di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento
da un concessionario Yamaha.Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda
ancora, fare controllare e riparare l
’impianto di
raffreddamento da un concessionario Yamaha.
Ci sono delle
perdite.Non ci sono
perdite. Controllare il livello del
liquido di raffreddamento nel
serbatoio e nel radiatore.
Attendere fino a quando
il motore si è raffreddato.
H_4tv.book Page 45 Friday, July 27, 2001 5:21 PM
Page 95 of 114

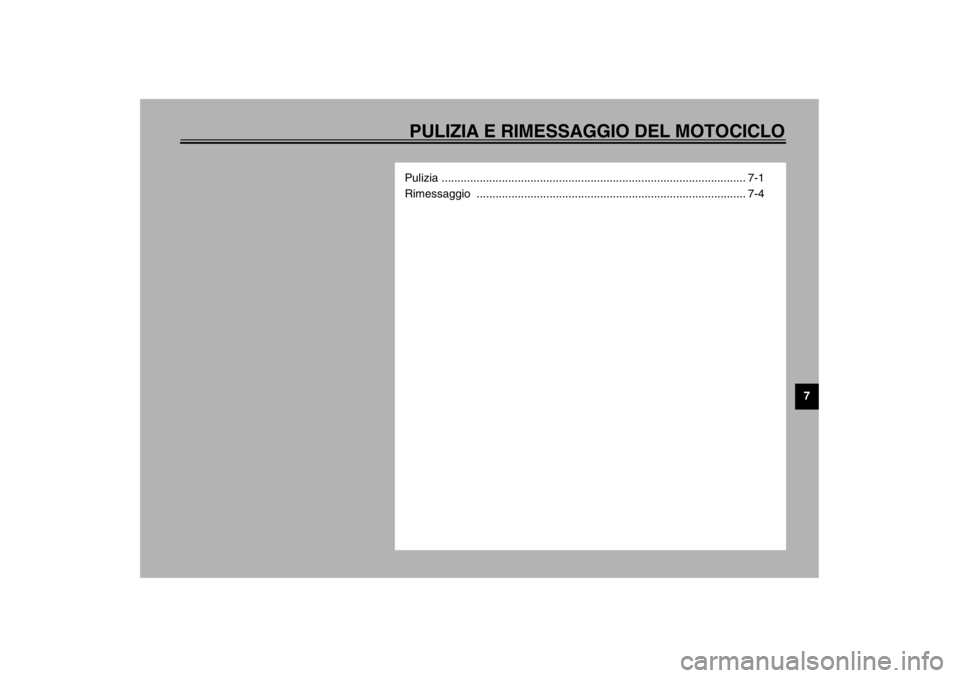

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7
Pulizia ................................................................................................ 7-1
Rimessaggio ..................................................................................... 7-4
H_4tv.book Page 1 Friday, July 27, 2001 5:21 PM
Page 96 of 114
7-1
7
HAU03426
7-PULIZIA E RIMESSAGGIO DEL MOTOCICLOPulizia Pur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta rende il
motociclo più vulnerabile. La ruggine e la
corrosione possono svilupparsi malgrado
l’impiego di componenti di alta qualità. Un
tubo dello scarico arrugginito potrebbe non
dare nell’occhio su un’auto, ma compro-
metterebbe irrimediabilmente l’estetica di
una moto. Una pulizia frequente e appro-
priata non soltanto soddisfa le condizioni di
garanzia, bensì mantiene l’estetica del mo-
tociclo, ne allunga la durata e ne ottimizza
le prestazioni.Prima di pulire il motociclo
1. Coprire l’apertura della marmitta con
un sacchetto di plastica dopo che il
motore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, tutti gli accoppiatori ed i connettori
elettrici, compresi i cappucci delle can-
dele, siano ben serrati.
3. Eliminare i depositi ostinati di sporco,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai prodotti del genere sui
paraolio, sulle guarnizioni, sulle coro-
ne, sulla catena di trasmissione e sui
perni delle ruote. Sciacquare sempre
con acqua lo sporco ed il prodotto
sgrassante.Pulizia
HCA00010
ATTENZIONE:_
Evitare di usare detergenti per ruo-
te molto acidi, specialmente sulle
ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco parti-
colarmente ostinato, non lasciare il
detergente sulla superficie interes-
sata più a lungo di quanto indicato
sulle istruzioni per l’uso. Inoltre
sciacquare a fondo la superficie
con acqua, asciugarla immediata-
mente e poi applicare uno spray
protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare i parabrezza, le care-
nature, i pannelli e altre parti in pla-
stica. Per pulire la plastica, usare
soltanto un panno o una spugna
soffici, puliti, con detergente neutro
ed acqua.
H_4tv.book Page 1 Friday, July 27, 2001 5:21 PM
Page 97 of 114
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati a contatto di prodotti di
pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per eliminare o inibire la ruggi-
ne, liquido freni, antigelo o liquido
della batteria.
Non utilizzare macchine di lavaggio
con getti di acqua ad alta pressione
o di vapore, in quanto possono pro-
vocare infiltrazioni di acqua e dete-
rioramenti nelle seguenti zone:
tenute (di cuscinetti delle ruote e
del forcellone, forcella e freni),
componenti elettrici (accoppiatori,
connettori, strumenti, interruttori e
luci), tubi di sfiato e sfiati.
Per i motocicli muniti di parabrez-
za: Non usare detergenti forti o
spugne dure che provocherebbero
opacità o graffi. Alcuni prodotti de-
tergenti per la plastica possono la-
sciare graffi sul parabrezza.
Provare il prodotto su una piccola
parte nascosta del parabrezza per
accertarsi che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
_Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco ostinato e gli inset-
ti si eliminano più facilmente coprendo la
superficie interessata con un panno bagna-
to per qualche minuto prima della pulizia.Dopo la guida nella pioggia, vicino al mare
e su strade su cui è stato sparso del saleDato che il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino
al mare e su strade su cui è stato sparso del
sale procedere come segue.NOTA:_ Il sale sparso sulle strade in inverno può re-
stare fino alla primavera. _1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
HCA00012
ATTENZIONE:_ Non usare acqua calda, in quanto au-
menta l’azione corrosiva del sale. _2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.
H_4tv.book Page 2 Friday, July 27, 2001 5:21 PM
Page 98 of 114
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediata-
mente la catena di trasmissione per
impedire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico (con la lucidatura si possono
eliminare persino gli scolorimenti pro-
vocati dal calore sugli impianti di scari-
co di acciaio inox).
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sassi,
ecc.
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
HWA00001
AVVERTENZA
_
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se ne-
cessario, pulire i dischi e le guarni-
zioni dei freni con un detergente
per dischi freno o con acetone e la-
vare i pneumatici con acqua calda
ed un detergente neutro.
Prima di utilizzare il motociclo, pro-
vare la sua capacità di frenata ed il
comportamento in curva.
_
HCA00013
ATTENZIONE:_
Applicare con parsimonia olio e
cera e accertarsi di togliere con un
panno il prodotto in eccesso.
Non applicare mai olio o cera sulle
parti di gomma e di plastica, bensì
trattarle con prodotti specifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la
vernice.
_
NOTA:_ Rivolgersi ad un concessionario Yamaha
per consigli sui prodotti da usare. _
H_4tv.book Page 3 Friday, July 27, 2001 5:21 PM
Page 99 of 114
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.
HCA00014
ATTENZIONE:_
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo
si copre con una tela cerata quando
è ancora bagnato, si permette
all’acqua ed all’umidità di penetrare
e di provocare la formazione di rug-
gine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri di animali
(in considerazione della presenza
di ammoniaca) e gli ambienti in cui
sono immagazzinati prodotti chimi-
ci forti.
_
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Per i motocicli equipaggiati con un ru-
binetto del carburante con la posizione
di “OFF” (chiuso): girare la leva del ru-
binetto su “OFF”.
3. Scaricare la vaschetta del carburatore
allentando il tappo filettato di scarico;
in questo modo si previene la forma-
zione di depositi di carburante. Versa-
re il carburante scaricato nel serbatoio
del carburante.
4. Riempire il serbatoio del carburante
ed aggiungere uno stabilizzatore del
carburante (se disponibile) per preve-
nire l’arrugginimento del serbatoio ed
il deterioramento del carburante.
5. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.a. Togliere i cappucci delle candele e le
candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle candele.
c. Installare i cappucci sulle candele e
poi mettere le candele sulla testa del
cilindro in modo che gli elettrodi siano
a massa (questo limiterà la formazio-
ne di scintille durante la prossima fa-
se).
d. Mettere in funzione diverse volte il mo-
tore con lo starter (in questo modo le
pareti dei cilindri si ricopriranno di
olio).
e. Togliere i cappucci dalle candele e poi
installare le candele ed i cappucci del-
le candele.
HWA00003
AVVERTENZA
_ Per prevenire danneggiamenti o infortu-
ni provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi della
candela mentre si fa girare il motore. _
H_4tv.book Page 4 Friday, July 27, 2001 5:21 PM
Page 100 of 114
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-5
7
6. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto laterale /
il cavalletto centrale.
7. Controllare e, se necessario, ripristi-
nare la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare di poco le ruote
tutti i mesi in modo da prevenire il dan-
neggiamento locale dei pneumatici.
8. Coprire l’apertura della marmitta con
un sacchetto di plastica per prevenire
la penetrazione dell’umidità.
9. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un locale ec-
cessivamente freddo o caldo (meno di
0 °C o più di 30 °C). Per ulteriori infor-
mazioni sul rimessaggio della batteria,
vedere pagina 6-35.
NOTA:_ Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo. _
H_4tv.book Page 5 Friday, July 27, 2001 5:21 PM
