YAMAHA YZF600 2002 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2002, Model line: YZF600, Model: YAMAHA YZF600 2002Pages: 114, PDF Dimensioni: 4.99 MB

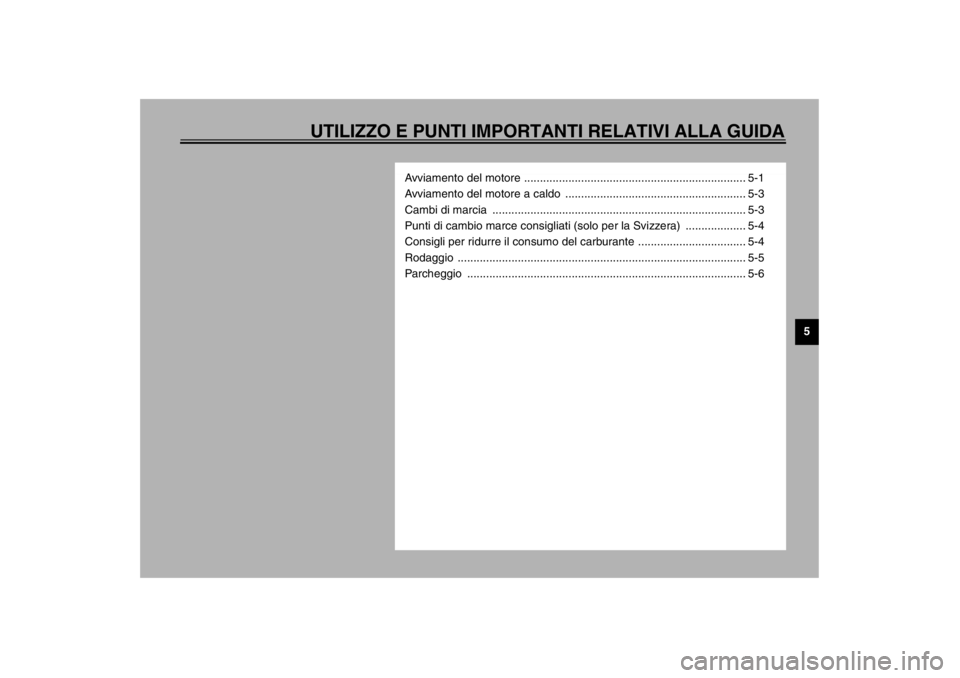

Page 41 of 114
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5
Avviamento del motore ...................................................................... 5-1
Avviamento del motore a caldo ......................................................... 5-3
Cambi di marcia ................................................................................ 5-3
Punti di cambio marce consigliati (solo per la Svizzera) ................... 5-4
Consigli per ridurre il consumo del carburante .................................. 5-4
Rodaggio ........................................................................................... 5-5
Parcheggio ........................................................................................ 5-6
H_4tv.book Page 1 Friday, July 27, 2001 5:21 PM
Page 42 of 114
5-1
5
HAU00372
5-UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU00373
AVVERTENZA
_
Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consulta-
re il concessionario Yamaha di
fiducia per tutti i comandi o le fun-
zioni eventualmente non compresi
a fondo.
Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.
Accertarsi di avere alzato il caval-
letto laterale prima di avviare il mez-
zo. Se il cavalletto laterale non è
completamente alzato, potrebbe
toccare il terreno e distrarre il pilo-
ta, con conseguente possibilità di
perdere il controllo del mezzo.
_
HAU03818*
Avviamento del motore Affinchè il sistema di interruzione del circui-
to di accensione dia il consenso all’avvia-
mento, deve essere stata soddisfatta una
delle seguenti condizioni:
Il cambio è in folle.
Il cambio è innestato su una marcia
con la leva della frizione tirata ed il ca-
valletto laterale alzato.
HW000054
AVVERTENZA
_
Prima di accendere il motore, con-
trollare il funzionamento dell’im-
pianto di interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-20.
Non marciare mai con il cavalletto
laterale abbassato.
_1. Girare la chiave su “ON” e verificare
che l’interruttore di spegnimento moto-
re sia su “”.
HC000035
ATTENZIONE:_ Se si accende la spia del livello del car-
burante, controllare il livello del carbu-
rante e, se necessario, effettuare il
rifornimento al più presto possibile. _2. Mettere il cambio in folle.NOTA:_ Quando il cambio è in folle, la spia del folle
dovrebbe essere accesa, altrimenti fare
controllare il circuito elettrico da un conces-
sionario Yamaha. _3. Attivare lo starter (arricchitore) e chiu-
dere completamente l’acceleratore
(vedere pagina 3-11 per il funziona-
mento dello starter (arricchitore)).
4. Accendere il motore premendo l’inter-
ruttore di avviamento.
H_4tv.book Page 1 Friday, July 27, 2001 5:21 PM
Page 43 of 114
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
NOTA:_ Se il motore non si avvia, rilasciare l’inter-
ruttore di avviamento, attendere alcuni se-
condi e poi riprovare. Ogni tentativo di
accensione deve essere il più breve possi-
bile per preservare la batteria. Non tentare
di far girare il motore per più di 10 secondi
per ogni tentativo. _
HC000038
ATTENZIONE:_
La spia del livello dell’olio e la spia
del livello del carburante dovrebbe-
ro accendersi quando si preme l’in-
terruttore di avviamento e
dovrebbero spegnersi quando lo si
rilascia.
Se la spia del livello dell’olio lam-
peggia o resta accesa dopo l’avvia-
mento, spegnere immediatamente
il motore e poi controllare il livello
dell’olio del motore e verificare che
il veicolo non presenti perdite di
olio. Se necessario, aggiungere
olio motore e poi controllare nuova-
mente la spia. Se la spia non si ac-
cende quando si preme
l’interruttore di avviamento o non si
spegne dopo l’avviamento con suf-ficiente olio motore, fare controllare
il circuito elettrico da un concessio-
nario Yamaha.
Se la spia del livello del carburante
resta accesa dopo l’avviamento,
spegnere il motore e controllare il
livello del carburante. Se necessa-
rio, effettuare il rifornimento al più
presto possibile e poi controllare
nuovamente la spia. Se la spia non
si accende quando si preme l’inter-
ruttore di avviamento o non si spe-
gne dopo l’avviamento con
sufficiente carburante, fare control-
lare il circuito elettrico da un con-
cessionario Yamaha.
_5. Dopo l’avviamento del motore, riporta-
re indietro della metà la levetta dello
starter (arricchitore).
HCA00045
ATTENZIONE:_ Per allungare al massimo la vita del mo-
tore, non accelerare a fondo quando il
motore è freddo! _
6. Disattivare lo starter (arricchitore)
quando il motore è caldo.NOTA:_ Il motore è caldo quando risponde normal-
mente all’acceleratore con lo starter (arric-
chitore) disattivato. _
H_4tv.book Page 2 Friday, July 27, 2001 5:21 PM
Page 44 of 114
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
HAU01258
Avviamento del motore a caldo Seguire la stessa procedura dell’avviamen-
to del motore a freddo, ma con l’eccezione
che lo starter (arricchitore) non serve quan-
do il motore è caldo.
HAU00423
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTA:_ Per mettere il cambio in folle, premere di-
verse volte il pedale del cambio fino alla fine
della sua corsa, e poi alzarlo leggermente. _
HC000048
ATTENZIONE:_
Anche con la trasmissione in folle,
non proseguire la marcia per iner-
zia a motore spento per lunghi peri-
odi di tempo, e non trainare il
motociclo su distanze lunghe. La
trasmissione viene lubrificata cor-
rettamente solo quando il motore è
in funzione. Una lubrificazione in-
sufficiente può danneggiare la tra-
smissione.
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, la trasmissione
ed il gruppo trasmissione, che non
sono progettati per resistere allo
shock provocato dall’innesto forza-
to di una marcia.
_
1. Pedale del cambio
N. Posizione di folle
H_4tv.book Page 3 Friday, July 27, 2001 5:21 PM
Page 45 of 114
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
HAU02937
Punti di cambio marce
consigliati (solo per la Svizzera) La tabella che segue illustra i punti di cam-
bio marce consigliati durante l’accelerazio-
ne.CF-02INOTA:_ Per scalare due marce in una volta, ridurre
in conformità la velocità (per es., scendere
a 35 km/h per passare dalla quinta alla ter-
za). _
HAU00424
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Riscaldare bene il motore.
Chiudere lo starter (arricchitore) al più
presto possibile.
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
Punto cambio marcia
(km/h)
1ª
→
2ª
2ª
→
3ª
3ª
→
4ª
4ª
→
5ª
5ª
→
6ª20
30
40
50
60
H_4tv.book Page 4 Friday, July 27, 2001 5:21 PM
Page 46 of 114
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-5
5
HAU01128
Rodaggio Non c’è un periodo più importante nella vita
del motore, di quello tra 0 e 1.600 km. Per
questo motivo, leggere attentamente quan-
to segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1.600 km. Le
varie parti del motore si usurano e si adatta-
no reciprocamente, creando i giochi di fun-
zionamento corretti. Durante questo
periodo, si deve evitare di marciare a lungo
a tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU03749*
0–1.000 km
Evitare di fare funzionare a lungo il motore
oltre 6.500 giri/min.
1.000–1.600 km
Evitare di fare funzionare a lungo il motore
oltre 8.000 giri/min.
HC000052*
ATTENZIONE:_ Dopo 1.000 km di funzionamento si deve
cambiare l’olio motore e la cartuccia del
filtro dell’olio. _1.600 km e più
Ora si può utilizzare normalmente il mezzo.
HC000053
ATTENZIONE:_
Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.
In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-
zo da un concessionario Yamaha.
_
H_4tv.book Page 5 Friday, July 27, 2001 5:21 PM
Page 47 of 114
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-6
5
HAU00460
Parcheggio Quando si parcheggia, spegnere il motore
e togliere la chiave dal blocchetto di accen-
sione.
HW000058
AVVERTENZA
_
Dato che il motore e l’impianto di
scarico possono divenire molto
caldi, parcheggiare in luoghi dove i
pedoni o i bambini non possano fa-
cilmente toccarli.
Non parcheggiare su un pendio o
su terreno soffice, altrimenti il mo-
tociclo potrebbe ribaltarsi.
_
H_4tv.book Page 6 Friday, July 27, 2001 5:21 PM
Page 48 of 114
H_4tv.book Page 7 Friday, July 27, 2001 5:21 PM

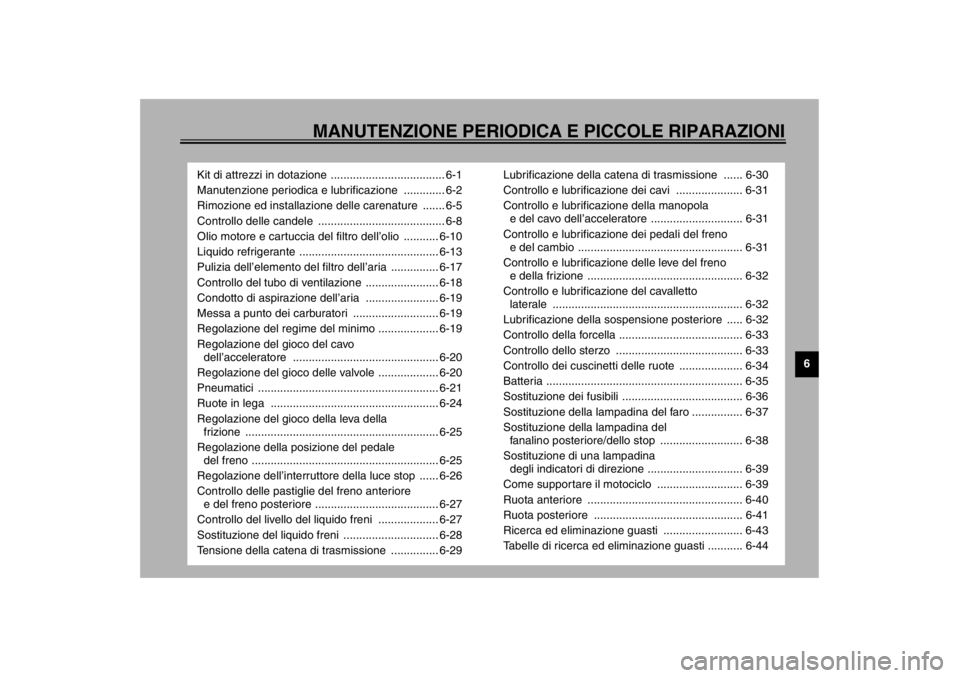

Page 49 of 114
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
Kit di attrezzi in dotazione .................................... 6-1
Manutenzione periodica e lubrificazione ............. 6-2
Rimozione ed installazione delle carenature ....... 6-5
Controllo delle candele ........................................ 6-8
Olio motore e cartuccia del filtro dell’olio ........... 6-10
Liquido refrigerante ............................................ 6-13
Pulizia dell’elemento del filtro dell’aria ............... 6-17
Controllo del tubo di ventilazione ....................... 6-18
Condotto di aspirazione dell’aria ....................... 6-19
Messa a punto dei carburatori ........................... 6-19
Regolazione del regime del minimo ................... 6-19
Regolazione del gioco del cavo
dell’acceleratore .............................................. 6-20
Regolazione del gioco delle valvole ................... 6-20
Pneumatici ......................................................... 6-21
Ruote in lega ..................................................... 6-24
Regolazione del gioco della leva della
frizione ............................................................. 6-25
Regolazione della posizione del pedale
del freno ........................................................... 6-25
Regolazione dell’interruttore della luce stop ...... 6-26
Controllo delle pastiglie del freno anteriore
e del freno posteriore ....................................... 6-27
Controllo del livello del liquido freni ................... 6-27
Sostituzione del liquido freni .............................. 6-28
Tensione della catena di trasmissione ............... 6-29Lubrificazione della catena di trasmissione ...... 6-30
Controllo e lubrificazione dei cavi ..................... 6-31
Controllo e lubrificazione della manopola
e del cavo dell’acceleratore ............................. 6-31
Controllo e lubrificazione dei pedali del freno
e del cambio .................................................... 6-31
Controllo e lubrificazione delle leve del freno
e della frizione ................................................. 6-32
Controllo e lubrificazione del cavalletto
laterale ............................................................ 6-32
Lubrificazione della sospensione posteriore ..... 6-32
Controllo della forcella ....................................... 6-33
Controllo dello sterzo ........................................ 6-33
Controllo dei cuscinetti delle ruote .................... 6-34
Batteria .............................................................. 6-35
Sostituzione dei fusibili ...................................... 6-36
Sostituzione della lampadina del faro ................ 6-37
Sostituzione della lampadina del
fanalino posteriore/dello stop .......................... 6-38
Sostituzione di una lampadina
degli indicatori di direzione .............................. 6-39
Come suppor tare il motociclo ........................... 6-39
Ruota anteriore ................................................. 6-40
Ruota posteriore ............................................... 6-41
Ricerca ed eliminazione guasti ......................... 6-43
Tabelle di ricerca ed eliminazione guasti ........... 6-44
H_4tv.book Page 1 Friday, July 27, 2001 5:21 PM
Page 50 of 114
6-1
6
HAU00462
6-MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU00464
La sicurezza è un obbligo del buon motoci-
clista. Le ispezioni, le regolazioni e le lubri-
ficazioni periodiche conserveranno il
mezzo nelle migliori condizioni possibili di
sicurezza e di efficienza. I punti più impor-
tanti relativi ai controlli, alle regolazioni ed
alla lubrificazione sono illustrati nelle pagi-
ne seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione de-
vono venire considerati solo come una
guida generale in condizioni di marcia nor-
mali. POTREBBE ESSERE NECESSARIO
RIDURRE TALE INTERVALLI IN FUNZIO-
NE DELLE CONDIZIONI CLIMATICHE,
DEL TERRENO, DELLA SITUAZIONE GE-
OGRAFICA E DELL’IMPIEGO INDIVIDUA-
LE.
HW000060
AVVERTENZA
_ Se non si ha confidenza con i lavori di
manutenzione del motociclo, farli ese-
guire da un concessionario Yamaha. _
HAU01299
Kit di attrezzi in dotazione Il kit di attrezzi in dotazione si trova all’inter-
no dello scomparto portaoggetti sotto alla
sella (vedere pagina 3-11 per le procedure
di rimozione e di installazione della sella).
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.
NOTA:_ Se non si è in possesso gli attrezzi o l’espe-
rienza necessari per un determinato lavoro,
farlo eseguire dal concessionario Yamaha
di fiducia. _
HW000063
AVVERTENZA
_ Le modifiche non approvate dalla
Yamaha possono provocare cali delle
prestazioni e rendere il mezzo non sicu-
ro per l’uso. Consultare un concessio-
nario Yamaha prima di tentare di
eseguire modifiche di qualsiasi genere. _
1. Kit di attrezzi in dotazione
H_4tv.book Page 1 Friday, July 27, 2001 5:21 PM
