164)Vaihda lamput vain, kun moottori on
sammutettu. Lisäksi varmista, että moottori
on jäähtynyt, jotta vältetään palovammojen
vaara.
VAROITUS
30)Aina kun se on mahdollista, on parasta
vaihdattaa lamput Abarth-jälleenmyyjällä.
Ulkovalojen asianmukainen toiminta on
välttämätöntä ajoturvallisuuden ja lain
vaatimusten täyttämiseksi.
31)Halogeenilamppuja on käsiteltävä
pitämällä kiinni ainoastaan metallisista
osista. Jos kosket sormilla lampun
läpinäkyvään osaan, valovoimakkuus voi
heikentyä ja myös lampun käyttöikä voi
lyhentyä. Jos kosketat lamppua
vahingossa, pyysi se denaturoituun
alkoholiin kostutetulla liinalla ja anna lampun
kuivua
SULAKKEIDEN
VAIHTAMINEN
YLEISET TIEDOT
165) 166) 167) 168) 169)
32) 33)
Sulakkeiden sijainti
Sulakkeet on ryhmitetty kahdeksi
sulakerasiaksi, jotka sijaitsevat auton
vasemmalla puolella ja moottoritilassa.
SULAKKEET AUTON
VASEMMALLA SIVULLA
Toimi seuraavasti:
varmista, että sytytysvirtakytkin ja
muut kytkimet on sammutettu,
avaa sulaketaulun suoja
kuva 125 (sijaitsee oven lähellä),
paina kiinnikettä ja irrota suojakansi,

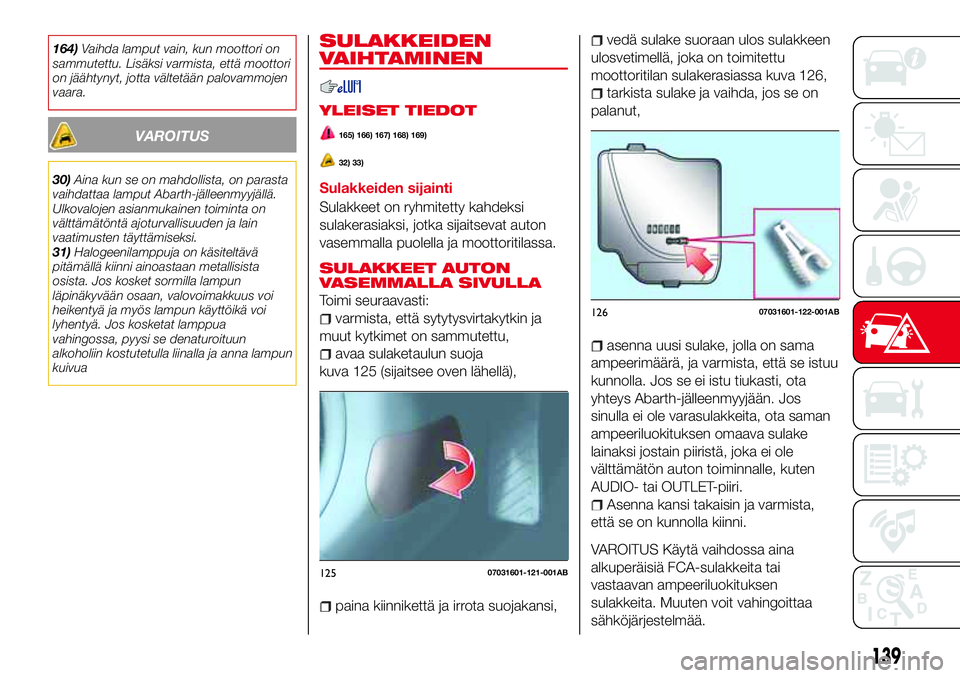

vedä sulake suoraan ulos sulakkeen
ulosvetimellä, joka on toimitettu
moottoritilan sulakerasiassa kuva 126,
tarkista sulake ja vaihda, jos se on
palanut,
asenna uusi sulake, jolla on sama
ampeerimäärä, ja varmista, että se istuu
kunnolla. Jos se ei istu tiukasti, ota
yhteys Abarth-jälleenmyyjään. Jos
sinulla ei ole varasulakkeita, ota saman
ampeeriluokituksen omaava sulake
lainaksi jostain piiristä, joka ei ole
välttämätön auton toiminnalle, kuten
AUDIO- tai OUTLET-piiri.
Asenna kansi takaisin ja varmista,
että se on kunnolla kiinni.
VAROITUS Käytä vaihdossa aina
alkuperäisiä FCA-sulakkeita tai
vastaavan ampeeriluokituksen
sulakkeita. Muuten voit vahingoittaa
sähköjärjestelmää.
12507031601-121-001AB
12607031601-122-001AB
139

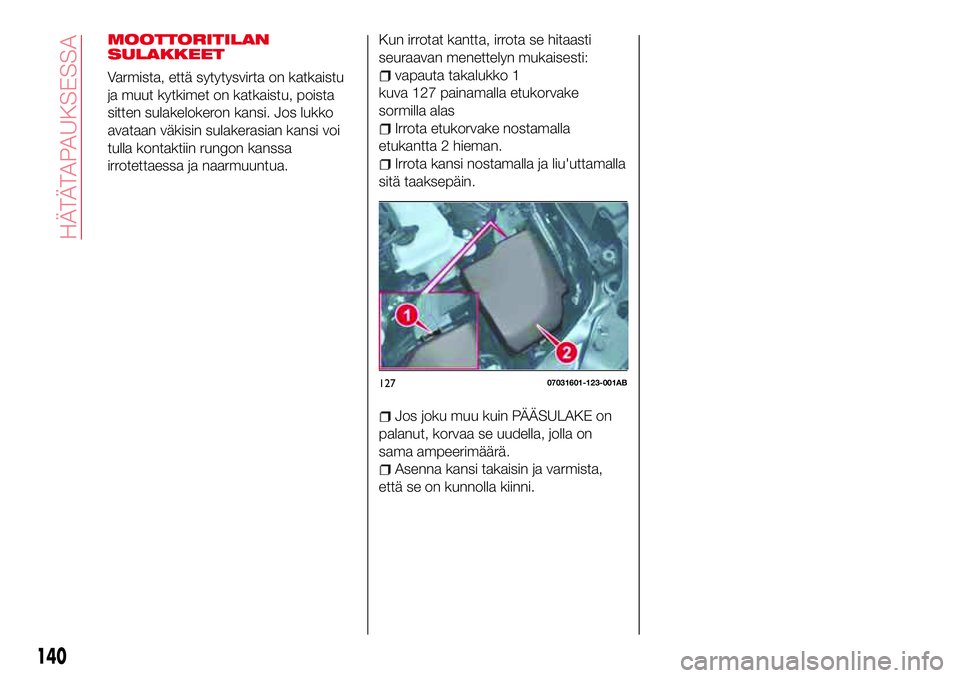

MOOTTORITILAN
SULAKKEET
Varmista, että sytytysvirta on katkaistu
ja muut kytkimet on katkaistu, poista
sitten sulakelokeron kansi. Jos lukko
avataan väkisin sulakerasian kansi voi
tulla kontaktiin rungon kanssa
irrotettaessa ja naarmuuntua.Kun irrotat kantta, irrota se hitaasti
seuraavan menettelyn mukaisesti:vapauta takalukko 1
kuva 127 painamalla etukorvake
sormilla alas
Irrota etukorvake nostamalla
etukantta 2 hieman.
Irrota kansi nostamalla ja liu'uttamalla
sitä taaksepäin.
Jos joku muu kuin PÄÄSULAKE on
palanut, korvaa se uudella, jolla on
sama ampeerimäärä.
Asenna kansi takaisin ja varmista,
että se on kunnolla kiinni.
12707031601-123-001AB
140
H ÄTÄTA PAUKSESSA

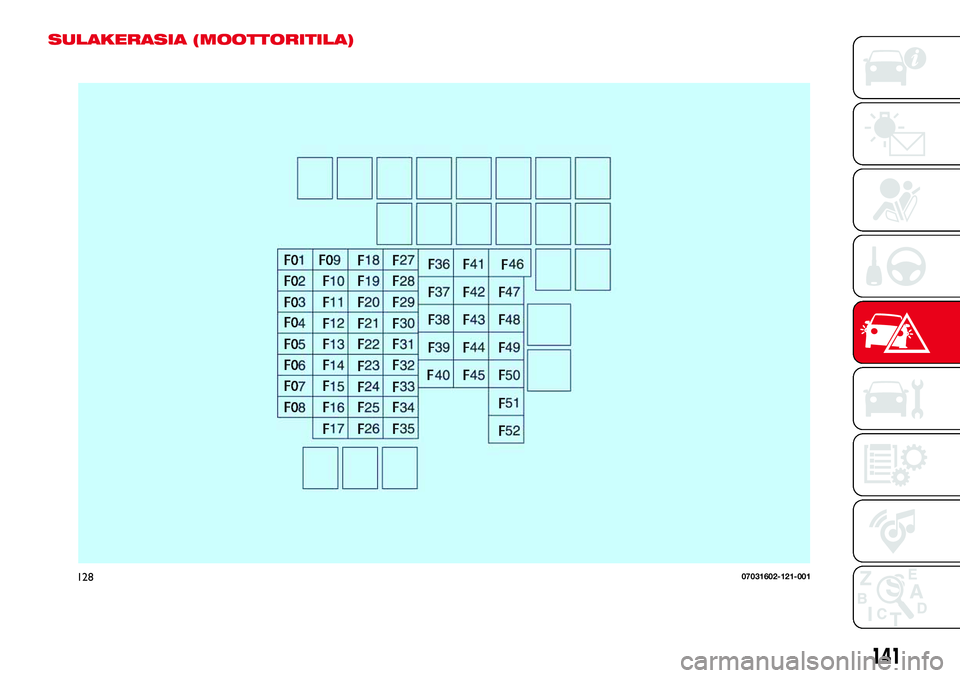

SULAKERASIA (MOOTTORITILA)
12807031602-121-001
141

KUVAUSSULAKKEEN
LUOKITUSSUOJATTU KOMPONENTTI

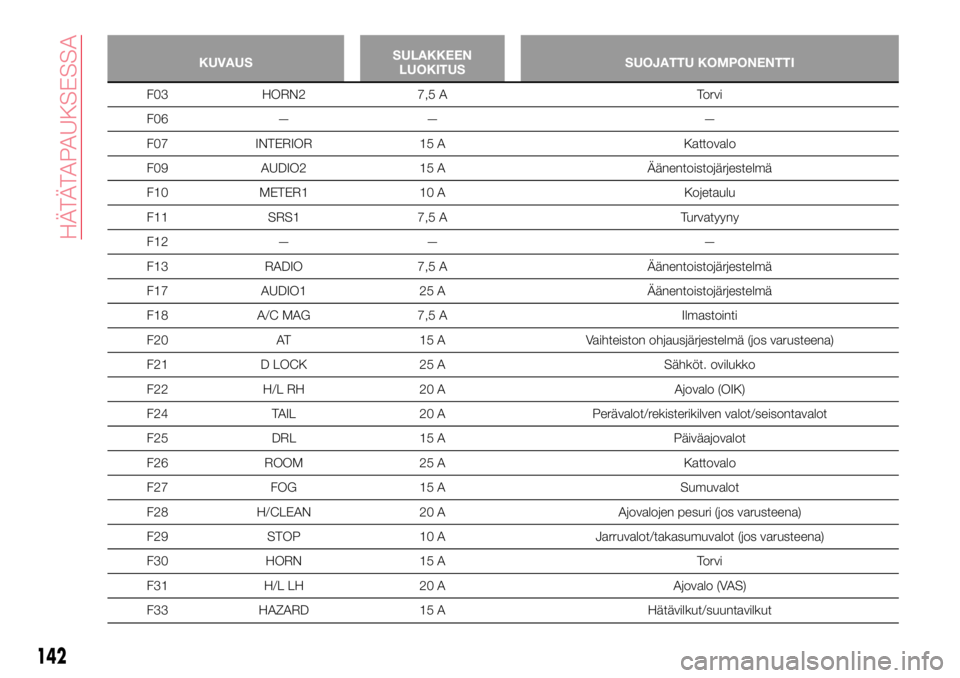

F03 HORN2 7,5 A Torvi
F06 — — —
F07 INTERIOR 15 A Kattovalo
F09 AUDIO2 15 A Äänentoistojärjestelmä
F10 METER1 10 A Kojetaulu
F11 SRS1 7,5 A Turvatyyny
F12 — — —
F13 RADIO 7,5 A Äänentoistojärjestelmä
F17 AUDIO1 25 A Äänentoistojärjestelmä
F18 A/C MAG 7,5 A Ilmastointi
F20 AT 15 A Vaihteiston ohjausjärjestelmä (jos varusteena)
F21 D LOCK 25 A Sähköt. ovilukko
F22 H/L RH 20 A Ajovalo (OIK)
F24 TAIL 20 A Perävalot/rekisterikilven valot/seisontavalot
F25 DRL 15 A Päiväajovalot
F26 ROOM 25 A Kattovalo
F27 FOG 15 A Sumuvalot
F28 H/CLEAN 20 A Ajovalojen pesuri (jos varusteena)
F29 STOP 10 A Jarruvalot/takasumuvalot (jos varusteena)
F30 HORN 15 A Torvi
F31 H/L LH 20 A Ajovalo (VAS)
F33 HAZARD 15 A Hätävilkut/suuntavilkut
142
H ÄTÄTA PAUKSESSA

KUVAUSSULAKKEEN
LUOKITUSSUOJATTU KOMPONENTTI

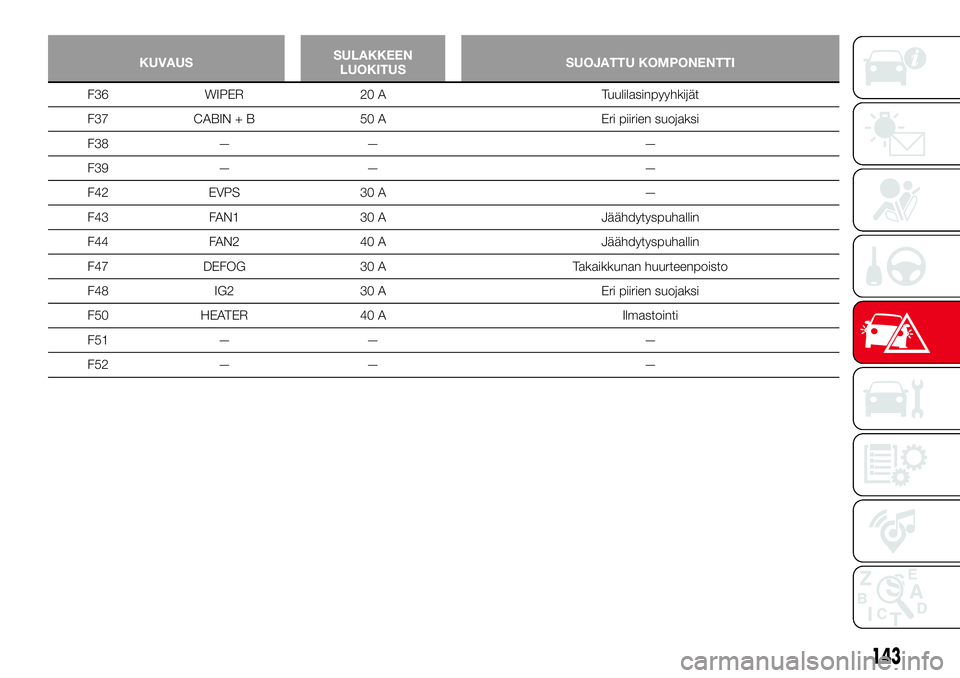

F36 WIPER 20 A Tuulilasinpyyhkijät
F37 CABIN + B 50 A Eri piirien suojaksi
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Jäähdytyspuhallin
F44 FAN2 40 A Jäähdytyspuhallin
F47 DEFOG 30 A Takaikkunan huurteenpoisto
F48 IG2 30 A Eri piirien suojaksi
F50 HEATER 40 A Ilmastointi
F51 — — —
F52 — — —
143

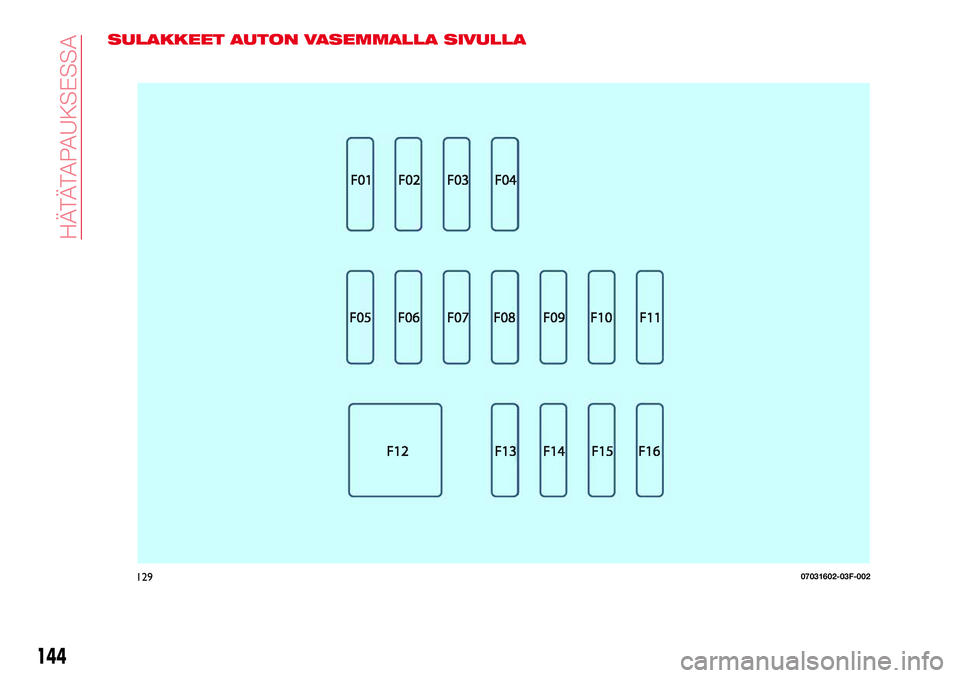

SULAKKEET AUTON VASEMMALLA SIVULLA
12907031602-03F-002
144
H ÄTÄTA PAUKSESSA

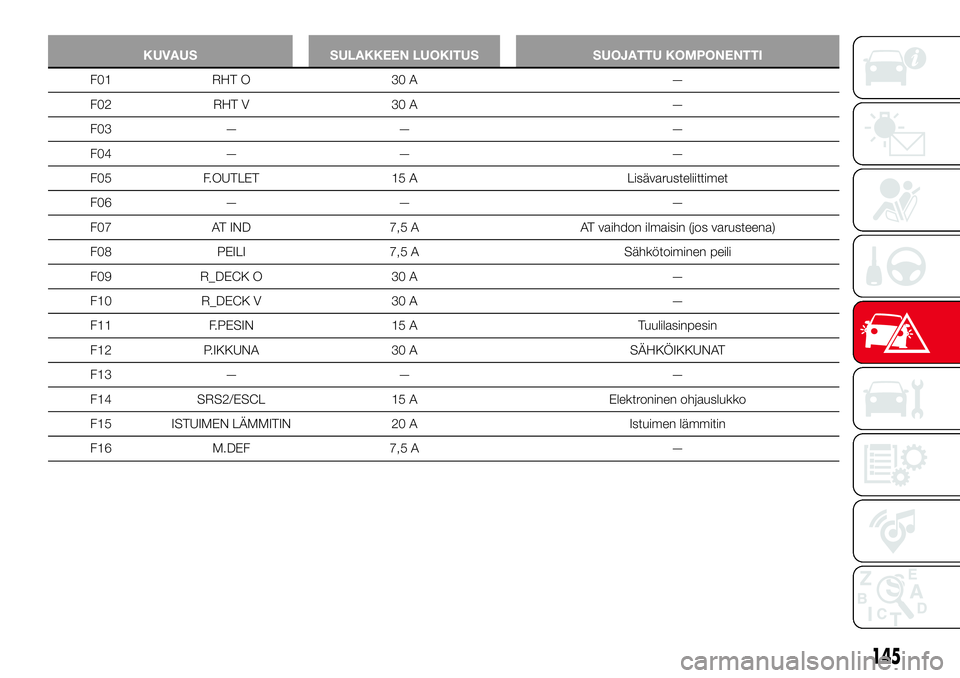

KUVAUS SULAKKEEN LUOKITUS SUOJATTU KOMPONENTTI
F01 RHT O 30 A —
F02 RHT V 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Lisävarusteliittimet
F06 — — —
F07 AT IND 7,5 A AT vaihdon ilmaisin (jos varusteena)
F08 PEILI 7,5 A Sähkötoiminen peili
F09 R_DECK O 30 A —
F10 R_DECK V 30 A —
F11 F.PESIN 15 A Tuulilasinpesin
F12 P.IKKUNA 30 A SÄHKÖIKKUNAT
F13 — — —
F14 SRS2/ESCL 15 A Elektroninen ohjauslukko
F15 ISTUIMEN LÄMMITIN 20 A Istuimen lämmitin
F16 M.DEF 7,5 A —
145

HUOMIO

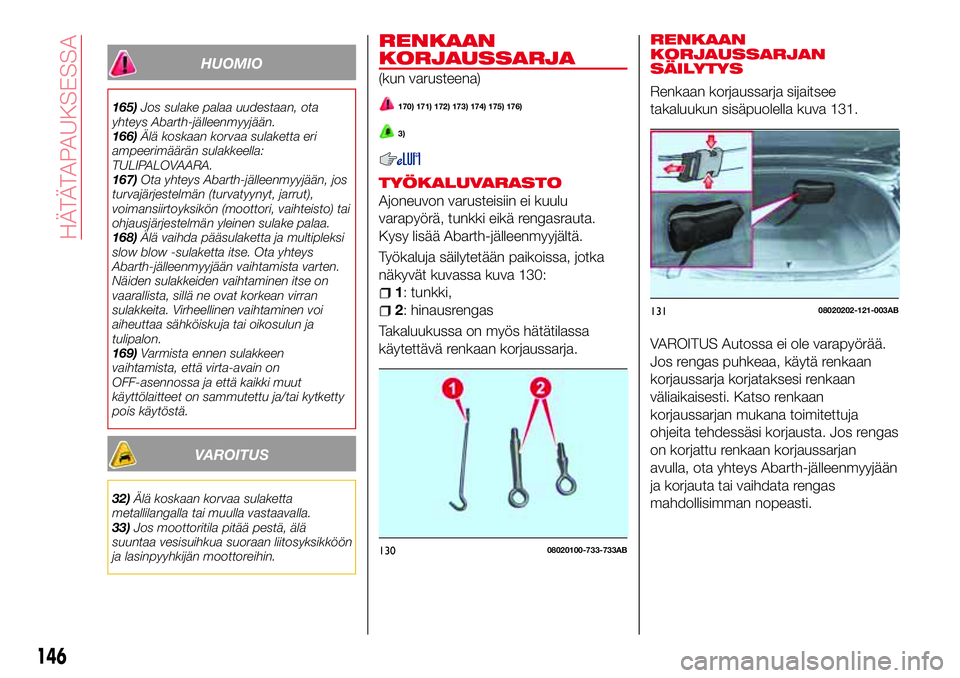

165)Jos sulake palaa uudestaan, ota
yhteys Abarth-jälleenmyyjään.
166)Älä koskaan korvaa sulaketta eri
ampeerimäärän sulakkeella:
TULIPALOVAARA.
167)Ota yhteys Abarth-jälleenmyyjään, jos
turvajärjestelmän (turvatyynyt, jarrut),
voimansiirtoyksikön (moottori, vaihteisto) tai
ohjausjärjestelmän yleinen sulake palaa.
168)Älä vaihda pääsulaketta ja multipleksi
slow blow -sulaketta itse. Ota yhteys
Abarth-jälleenmyyjään vaihtamista varten.
Näiden sulakkeiden vaihtaminen itse on
vaarallista, sillä ne ovat korkean virran
sulakkeita. Virheellinen vaihtaminen voi
aiheuttaa sähköiskuja tai oikosulun ja
tulipalon.
169)Varmista ennen sulakkeen
vaihtamista, että virta-avain on
OFF-asennossa ja että kaikki muut
käyttölaitteet on sammutettu ja/tai kytketty
pois käytöstä.
VAROITUS
32)Älä koskaan korvaa sulaketta
metallilangalla tai muulla vastaavalla.
33)Jos moottoritila pitää pestä, älä
suuntaa vesisuihkua suoraan liitosyksikköön
ja lasinpyyhkijän moottoreihin.
RENKAAN
KORJAUSSARJA
(kun varusteena)
170) 171) 172) 173) 174) 175) 176)
3)
TYÖKALUVARASTO
Ajoneuvon varusteisiin ei kuulu
varapyörä, tunkki eikä rengasrauta.
Kysy lisää Abarth-jälleenmyyjältä.
Työkaluja säilytetään paikoissa, jotka
näkyvät kuvassa kuva 130:
1: tunkki,
2: hinausrengas
Takaluukussa on myös hätätilassa
käytettävä renkaan korjaussarja.
RENKAAN
KORJAUSSARJAN
SÄILYTYS
Renkaan korjaussarja sijaitsee
takaluukun sisäpuolella kuva 131.
VAROITUS Autossa ei ole varapyörää.
Jos rengas puhkeaa, käytä renkaan
korjaussarja korjataksesi renkaan
väliaikaisesti. Katso renkaan
korjaussarjan mukana toimitettuja
ohjeita tehdessäsi korjausta. Jos rengas
on korjattu renkaan korjaussarjan
avulla, ota yhteys Abarth-jälleenmyyjään
ja korjauta tai vaihdata rengas
mahdollisimman nopeasti.
13008020100-733-733AB
13108020202-121-003AB
146
H ÄTÄTA PAUKSESSA

RENKAAN
KORJAUSSARJAN OSAT
JA KÄYTTÖ
Renkaan korjauspaketti sisältää
seuraavat osat:
renkaan tiivistysaine,
kompressori,
venttiilin keskuksen työkalu,
ruiskutusletku,
varaventtiilin keskus,
nopeusrajoitustarra,
ohjekirja.
RENKAAN
KORJAUSSARJAN
VAROITUKSIA
HuomautusRenkaan tiivistysainetta ei voi käyttää
uudestaan. Osta uusi renkaan
tiivistysaine Abarth-jälleenmyyjältä.
Renkaan korjaussarjaa ei voi käyttää
seuraavissa tapauksissa. Kysy
Abarth-jälleenmyyjältä.
– renkaan tiivistysaineen käyttöaika
on umpeutunut (käyttöaika
ilmoitetaan pullon etiketillä),
– repeämä tai reikä on kooltaan yli
4 mm,
– vaurio on muualla kuin renkaan
kulutuspinnalla,
– autoa on ajettu tyhjällä tai lähes
tyhjällä renkaalla,
– rengas on irronnut vanteelta,
– vanne on vaurioitunut,– renkaassa on kaksi tai sitä
useampia reikiä.
RENKAAN TIIVISTÄMINEN
RENKAIDEN
KORJAUSSARJALLA
Toimi seuraavasti:
siirrä ajoneuvo tien reunaan
turvalliseen paikkaan tasaiselle ja
kovalle alustalle, missä auto ei haittaa
liikennettä
siirrä vaihtovipu asentoon 1 tai
pysäköintiasentoon (R) (käsivaihteilla) ja
valintavipu on asetettava asentoon P
(automaattivaihteilla),
kytke seisontajarru jarrupoljin
painettuna ja sammuta moottori,
kytke tarvittaessa hätävilkut ja laita
tien laitaan varoituskolmio,
käske matkustajien poistua autosta
ja ota renkaan korjaussarja esille
ravista rengastiivistettä hyvin. Jos
pulloa ravistetaan, kun ruiskutusletku on
kierrettä kiinni, rengastiivistettä voi
ruiskuta letkusta. Vaatteisiin tai muihin
kohteisiin tarttunut renkaan
tiivistysainetta ei ehkä voi poistaa.
Ravista pulloa ennen ruiskutusletkun
ruuvaamista.
VAROITUS Tiivistysaine kovettuu
helposti ja sen ruiskuttaminen kylmällä
(0 °C tai alle) voi olla vaikeaa. Lämmitä
tiivistysainetta auton sisällä, jotta
ruiskutus olisi helpompaa.

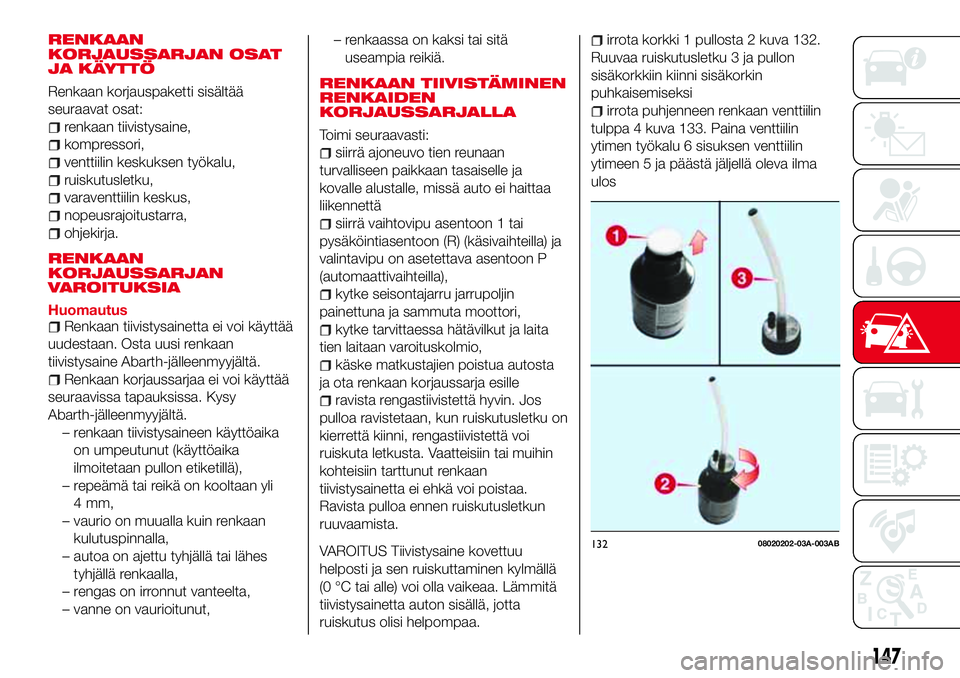

irrota korkki 1 pullosta 2 kuva 132.
Ruuvaa ruiskutusletku 3 ja pullon
sisäkorkkiin kiinni sisäkorkin
puhkaisemiseksi
irrota puhjenneen renkaan venttiilin
tulppa 4 kuva 133. Paina venttiilin
ytimen työkalu 6 sisuksen venttiilin
ytimeen 5 ja päästä jäljellä oleva ilma
ulos
13208020202-03A-003AB
147

VAROITUS Jos renkaassa on jäljellä
ilmaa, kun venttiilin ydin on poistettu,
venttiilin ydin voi lentää ulos. Irrota
venttiilin sydän varovasti.
kierrä venttiilin ydintä 7 myötäpäivään
erikoistyökalulla 8 ja irrota venttiilin ydin
kuva 134,
VAROITUS Säilytä venttiilinsydäntä
paikassa, jossa se ei voi likaantua.

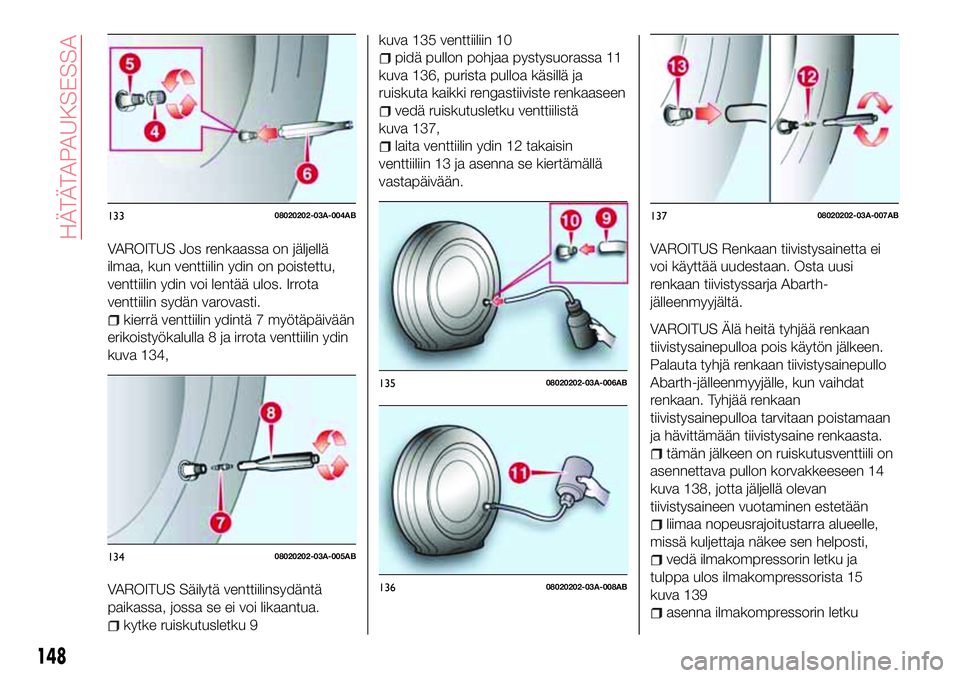

kytke ruiskutusletku 9kuva 135 venttiiliin 10
pidä pullon pohjaa pystysuorassa 11
kuva 136, purista pulloa käsillä ja
ruiskuta kaikki rengastiiviste renkaaseen
vedä ruiskutusletku venttiilistä
kuva 137,
laita venttiilin ydin 12 takaisin
venttiiliin 13 ja asenna se kiertämällä
vastapäivään.
VAROITUS Renkaan tiivistysainetta ei
voi käyttää uudestaan. Osta uusi
renkaan tiivistyssarja Abarth-
jälleenmyyjältä.
VAROITUS Älä heitä tyhjää renkaan
tiivistysainepulloa pois käytön jälkeen.
Palauta tyhjä renkaan tiivistysainepullo
Abarth-jälleenmyyjälle, kun vaihdat
renkaan. Tyhjää renkaan
tiivistysainepulloa tarvitaan poistamaan
ja hävittämään tiivistysaine renkaasta.
tämän jälkeen on ruiskutusventtiili on
asennettava pullon korvakkeeseen 14
kuva 138, jotta jäljellä olevan
tiivistysaineen vuotaminen estetään
liimaa nopeusrajoitustarra alueelle,
missä kuljettaja näkee sen helposti,
vedä ilmakompressorin letku ja
tulppa ulos ilmakompressorista 15
kuva 139
asenna ilmakompressorin letku
13308020202-03A-004AB
13408020202-03A-005AB
13508020202-03A-006AB
13608020202-03A-008AB
13708020202-03A-007AB
148
H ÄTÄTA PAUKSESSA
