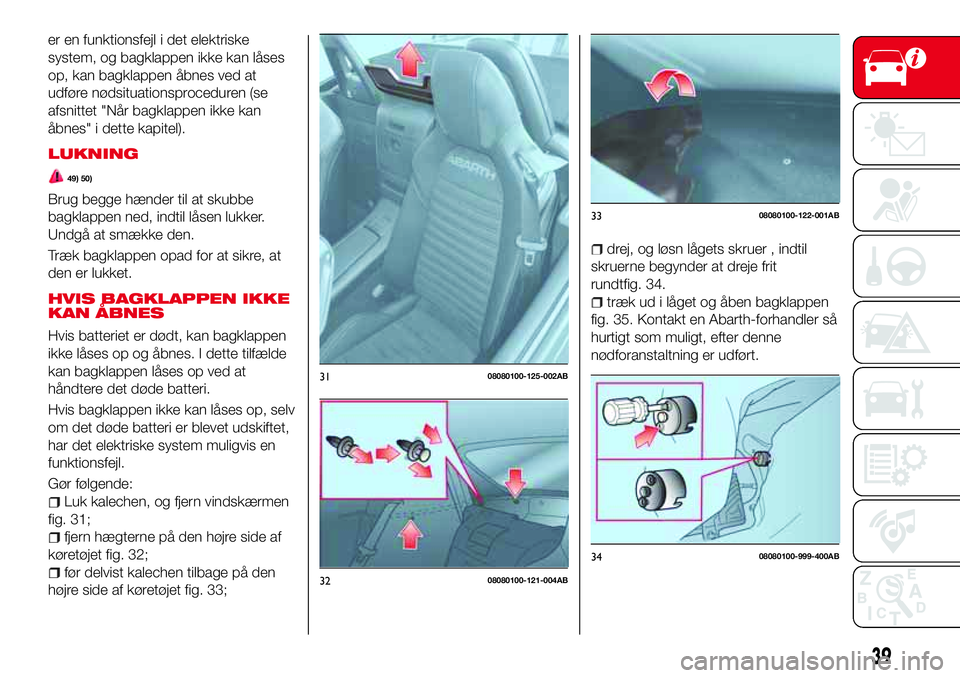

er en funktionsfejl i det elektriske
system, og bagklappen ikke kan låses
op, kan bagklappen åbnes ved at
udføre nødsituationsproceduren (se
afsnittet "Når bagklappen ikke kan
åbnes" i dette kapitel).
LUKNING
49) 50)
Brug begge hænder til at skubbe
bagklappen ned, indtil låsen lukker.
Undgå at smække den.
Træk bagklappen opad for at sikre, at
den er lukket.
HVIS BAGKLAPPEN IKKE
KAN ÅBNES
Hvis batteriet er dødt, kan bagklappen
ikke låses op og åbnes. I dette tilfælde
kan bagklappen låses op ved at
håndtere det døde batteri.
Hvis bagklappen ikke kan låses op, selv
om det døde batteri er blevet udskiftet,
har det elektriske system muligvis en
funktionsfejl.
Gør følgende:
Luk kalechen, og fjern vindskærmen
fig. 31;
fjern hægterne på den højre side af
køretøjet fig. 32;
før delvist kalechen tilbage på den
højre side af køretøjet fig. 33;
drej, og løsn lågets skruer , indtil
skruerne begynder at dreje frit
rundtfig. 34.
træk ud i låget og åben bagklappen
fig. 35. Kontakt en Abarth-forhandler så
hurtigt som muligt, efter denne
nødforanstaltning er udført.
3108080100-125-002AB
3208080100-121-004AB
3308080100-122-001AB
3408080100-999-400AB
39

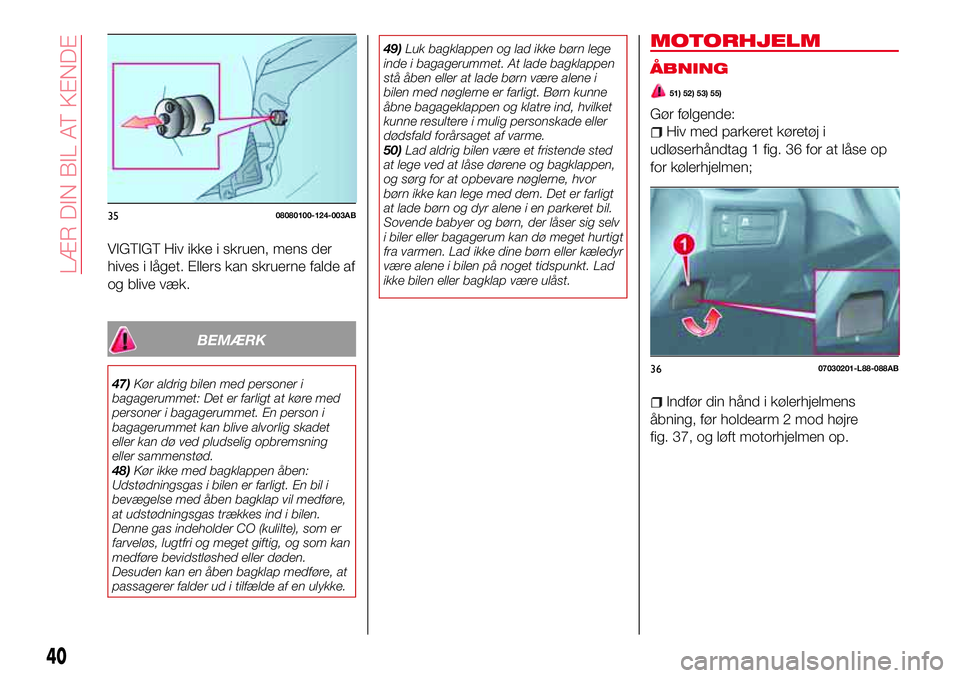

VIGTIGT Hiv ikke i skruen, mens der
hives i låget. Ellers kan skruerne falde af
og blive væk.
BEMÆRK
47)Kør aldrig bilen med personer i
bagagerummet: Det er farligt at køre med
personer i bagagerummet. En person i
bagagerummet kan blive alvorlig skadet
eller kan dø ved pludselig opbremsning
eller sammenstød.
48)Kør ikke med bagklappen åben:
Udstødningsgas i bilen er farligt. En bil i
bevægelse med åben bagklap vil medføre,
at udstødningsgas trækkes ind i bilen.
Denne gas indeholder CO (kulilte), som er
farveløs, lugtfri og meget giftig, og som kan
medføre bevidstløshed eller døden.
Desuden kan en åben bagklap medføre, at
passagerer falder ud i tilfælde af en ulykke.49)Luk bagklappen og lad ikke børn lege
inde i bagagerummet. At lade bagklappen
stå åben eller at lade børn være alene i
bilen med nøglerne er farligt. Børn kunne
åbne bagageklappen og klatre ind, hvilket
kunne resultere i mulig personskade eller
dødsfald forårsaget af varme.
50)Lad aldrig bilen være et fristende sted
at lege ved at låse dørene og bagklappen,
og sørg for at opbevare nøglerne, hvor
børn ikke kan lege med dem. Det er farligt
at lade børn og dyr alene i en parkeret bil.
Sovende babyer og børn, der låser sig selv
i biler eller bagagerum kan dø meget hurtigt
fra varmen. Lad ikke dine børn eller kæledyr
være alene i bilen på noget tidspunkt. Lad
ikke bilen eller bagklap være ulåst.
MOTORHJELM
ÅBNING
51) 52) 53) 55)
Gør følgende:
Hiv med parkeret køretøj i
udløserhåndtag 1 fig. 36 for at låse op
for kølerhjelmen;
Indfør din hånd i kølerhjelmens
åbning, før holdearm 2 mod højre
fig. 37, og løft motorhjelmen op.
3508080100-124-003AB
3607030201-L88-088AB
40
LÆR DIN BIL AT KENDE

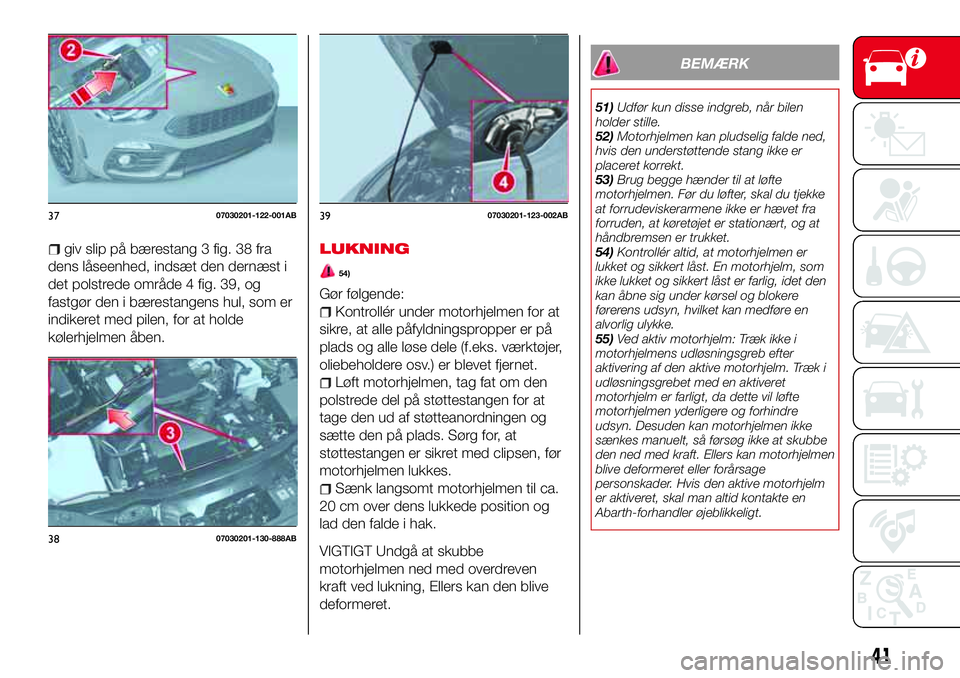

giv slip på bærestang 3 fig. 38 fra
dens låseenhed, indsæt den dernæst i
det polstrede område 4 fig. 39, og
fastgør den i bærestangens hul, som er
indikeret med pilen, for at holde
kølerhjelmen åben.LUKNING
54)
Gør følgende:
Kontrollér under motorhjelmen for at
sikre, at alle påfyldningspropper er på
plads og alle løse dele (f.eks. værktøjer,
oliebeholdere osv.) er blevet fjernet.
Løft motorhjelmen, tag fat om den
polstrede del på støttestangen for at
tage den ud af støtteanordningen og
sætte den på plads. Sørg for, at
støttestangen er sikret med clipsen, før
motorhjelmen lukkes.
Sænk langsomt motorhjelmen til ca.
20 cm over dens lukkede position og
lad den falde i hak.
VIGTIGT Undgå at skubbe
motorhjelmen ned med overdreven
kraft ved lukning, Ellers kan den blive
deformeret.
BEMÆRK
51)Udfør kun disse indgreb, når bilen
holder stille.
52)Motorhjelmen kan pludselig falde ned,
hvis den understøttende stang ikke er
placeret korrekt.
53)Brug begge hænder til at løfte
motorhjelmen. Før du løfter, skal du tjekke
at forrudeviskerarmene ikke er hævet fra
forruden, at køretøjet er stationært, og at
håndbremsen er trukket.
54)Kontrollér altid, at motorhjelmen er
lukket og sikkert låst. En motorhjelm, som
ikke lukket og sikkert låst er farlig, idet den
kan åbne sig under kørsel og blokere
førerens udsyn, hvilket kan medføre en
alvorlig ulykke.
55)Ved aktiv motorhjelm: Træk ikke i
motorhjelmens udløsningsgreb efter
aktivering af den aktive motorhjelm. Træk i
udløsningsgrebet med en aktiveret
motorhjelm er farligt, da dette vil løfte
motorhjelmen yderligere og forhindre
udsyn. Desuden kan motorhjelmen ikke
sænkes manuelt, så førsøg ikke at skubbe
den ned med kraft. Ellers kan motorhjelmen
blive deformeret eller forårsage
personskader. Hvis den aktive motorhjelm
er aktiveret, skal man altid kontakte en
Abarth-forhandler øjeblikkeligt.
3707030201-122-001AB
3807030201-130-888AB
3907030201-123-002AB
41

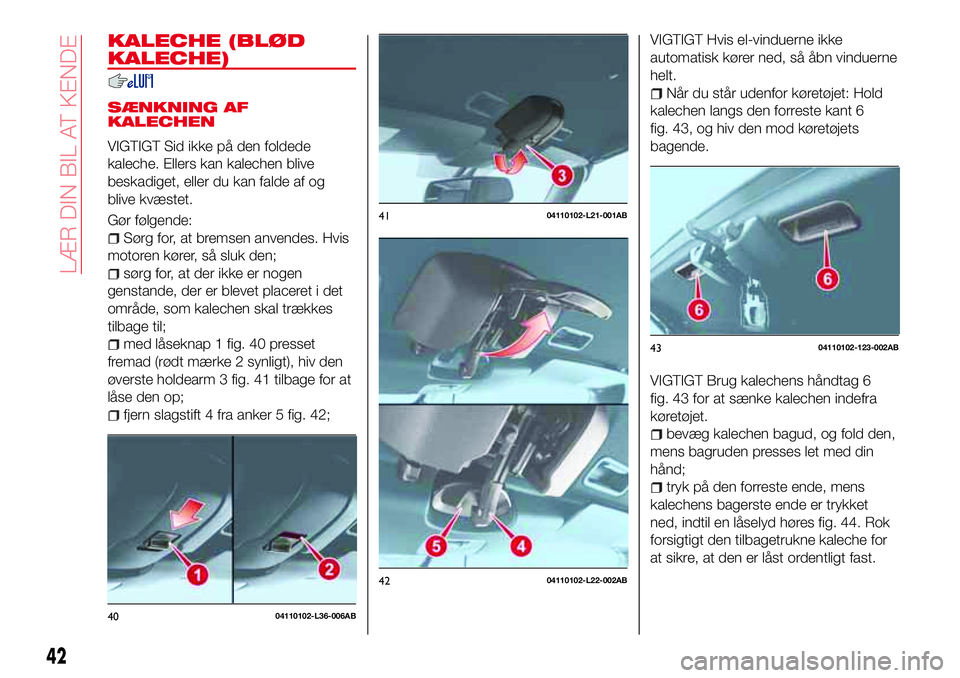

KALECHE (BLØD
KALECHE)
SÆNKNING AF
KALECHEN
VIGTIGT Sid ikke på den foldede
kaleche. Ellers kan kalechen blive
beskadiget, eller du kan falde af og
blive kvæstet.
Gør følgende:
Sørg for, at bremsen anvendes. Hvis
motoren kører, så sluk den;
sørg for, at der ikke er nogen
genstande, der er blevet placeret i det
område, som kalechen skal trækkes
tilbage til;
med låseknap 1 fig. 40 presset
fremad (rødt mærke 2 synligt), hiv den
øverste holdearm 3 fig. 41 tilbage for at
låse den op;
fjern slagstift 4 fra anker 5 fig. 42;
VIGTIGT Hvis el-vinduerne ikke
automatisk kører ned, så åbn vinduerne
helt.
Når du står udenfor køretøjet: Hold
kalechen langs den forreste kant 6
fig. 43, og hiv den mod køretøjets
bagende.
VIGTIGT Brug kalechens håndtag 6
fig. 43 for at sænke kalechen indefra
køretøjet.
bevæg kalechen bagud, og fold den,
mens bagruden presses let med din
hånd;
tryk på den forreste ende, mens
kalechens bagerste ende er trykket
ned, indtil en låselyd høres fig. 44. Rok
forsigtigt den tilbagetrukne kaleche for
at sikre, at den er låst ordentligt fast.
4004110102-L36-006AB
4104110102-L21-001AB
4204110102-L22-002AB
4304110102-123-002AB
42
LÆR DIN BIL AT KENDE

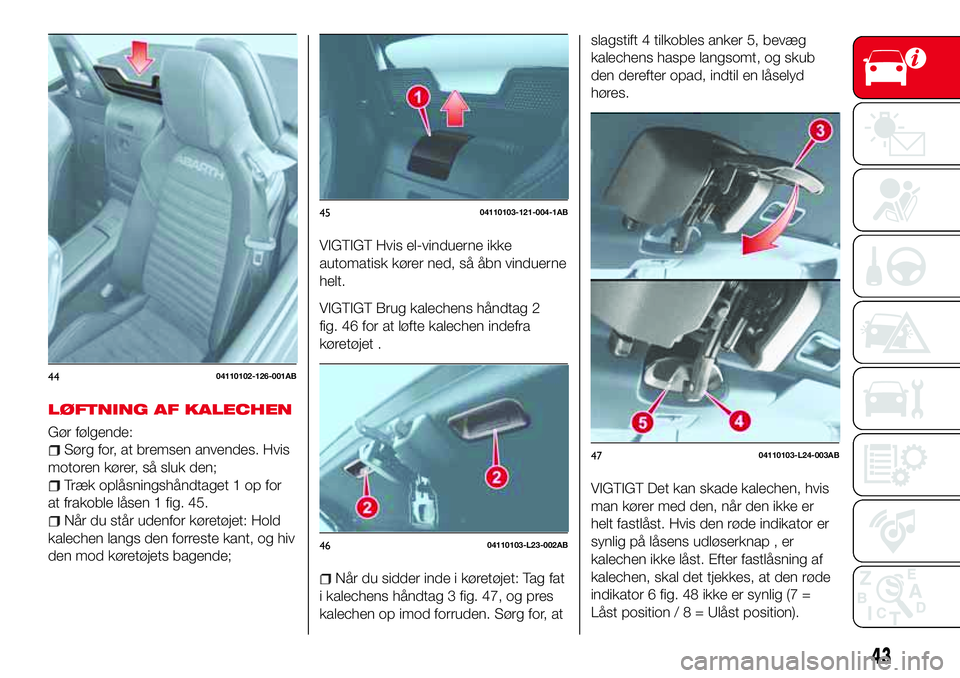

LØFTNING AF KALECHEN
Gør følgende:
Sørg for, at bremsen anvendes. Hvis
motoren kører, så sluk den;
Træk oplåsningshåndtaget 1 op for
at frakoble låsen 1 fig. 45.
Når du står udenfor køretøjet: Hold
kalechen langs den forreste kant, og hiv
den mod køretøjets bagende;
VIGTIGT Hvis el-vinduerne ikke
automatisk kører ned, så åbn vinduerne
helt.
VIGTIGT Brug kalechens håndtag 2
fig. 46 for at løfte kalechen indefra
køretøjet .
Når du sidder inde i køretøjet: Tag fat
i kalechens håndtag 3 fig. 47, og pres
kalechen op imod forruden. Sørg for, atslagstift 4 tilkobles anker 5, bevæg
kalechens haspe langsomt, og skub
den derefter opad, indtil en låselyd
høres.
VIGTIGT Det kan skade kalechen, hvis
man kører med den, når den ikke er
helt fastlåst. Hvis den røde indikator er
synlig på låsens udløserknap , er
kalechen ikke låst. Efter fastlåsning af
kalechen, skal det tjekkes, at den røde
indikator 6 fig. 48 ikke er synlig (7 =
Låst position/8=Ulåst position).
4404110102-126-001AB
4504110103-121-004-1AB
4604110103-L23-002AB
4704110103-L24-003AB
43

VIGTIGT Spray ikke vand i nærheden af
vinduets og kalechens søm, når skidt
oven på kalechen skylles væk med
vand. Ellers kan vand komme ind i
køretøjet (se paragraf "Vedligeholdelse
af kalechen" i "Vedligeholdelse og
pleje"-kapitlet).FORHOLDSREGLER VED
KALECHEN
56) 57) 58) 59) 60)
12) 13) 15) 15) 16) 17) 18) 19) 20) 21)
Fjern blade eller andet der kan have
samlet sig på og rundt om kalechen.
Hvis blade eller andet blokerer
drænfilteret, kan vand trænge ind i
bilen. Rens drænfilteret mindst en gang
om året.
Sørg for, at bagvinduets
defrosterkontakt er slukket, før
kalechen åbnes. Ellers kan varmen som
genereres fra defrosteren beskadige
kalechen og det indvendige materiale.
Stop et sikkert og lovligt sted, og
parkér på en jævn overflade før
sænkning eller opløftning af kalechen.
Sørg for, at ingenting er oven på
kalechen eller nær bagvinduet ved
opløftning eller sænkning af kalechen.
Selv små objekter kan komme i vejen
og forårsage skade.
Sørg for, at genstande inden i
køretøjet ikke blæses væk af vinden ved
sænkning af kalechen.
Alle løse genstande skal sikres, før
man kører med kalechen nede.
Luk kalechen sikkert, og lås begge
døre når køretøjet forlades for at hjælpe
med at forhindre tyveri eller vandalisme
og for at sikre, at passagerrummet
forbliver tørt.
Kør ikke igennem en automatisk
bilvask; det kan beskadige kalechen.
Løft eller sænk ikke kalechen, når
temperaturen er under 5°C (41 °F);
dette vil beskadige kalechens materiale.
Den bløde kaleche er lavet af
materiale af høj kvalitet, og hvis den
ikke vedligeholdes korrekt, kan
materialet hærde, blive plettet eller have
en ujævn glans.
Sænk ikke kalechen, når den er våd.
Hvis kalechen tørrer, når den er
sammenfoldet, vil den forringes og
mugne.
Sænkning af kalechen mens den er
våd kan også forårsage, at vand
drypper ind i bilen.
Hæv eller sænk ikke kalechen i stærk
vind, da det kan beskadige den eller
forårsage en uforventet ulykke.
Strømvinduet går ned automatisk
samtidig med, at kalenchen
åbner/lukker. Dog er dette en funktion
der forbedrer betjeningen, og det
betyder ikke, at der ikke er et problem.
Hvis køretøjets batteri ikke er tilsluttet
ved vedligeholdelse af køretøjet eller af
4804110103-124-001AB
44
LÆR DIN BIL AT KENDE

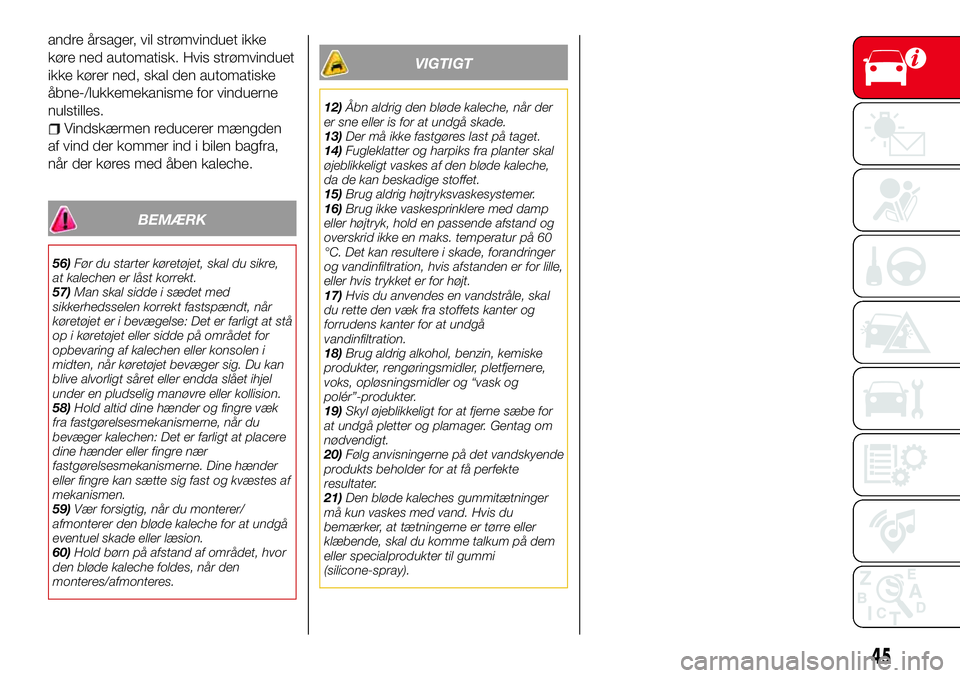

andre årsager, vil strømvinduet ikke
køre ned automatisk. Hvis strømvinduet
ikke kører ned, skal den automatiske
åbne-/lukkemekanisme for vinduerne
nulstilles.
Vindskærmen reducerer mængden
af vind der kommer ind i bilen bagfra,
når der køres med åben kaleche.
BEMÆRK
56)Før du starter køretøjet, skal du sikre,
at kalechen er låst korrekt.
57)Man skal sidde i sædet med
sikkerhedsselen korrekt fastspændt, når
køretøjet er i bevægelse: Det er farligt at stå
op i køretøjet eller sidde på området for
opbevaring af kalechen eller konsolen i
midten, når køretøjet bevæger sig. Du kan
blive alvorligt såret eller endda slået ihjel
under en pludselig manøvre eller kollision.
58)Hold altid dine hænder og fingre væk
fra fastgørelsesmekanismerne, når du
bevæger kalechen: Det er farligt at placere
dine hænder eller fingre nær
fastgørelsesmekanismerne. Dine hænder
eller fingre kan sætte sig fast og kvæstes af
mekanismen.
59)Vær forsigtig, når du monterer/
afmonterer den bløde kaleche for at undgå
eventuel skade eller læsion.
60)Hold børn på afstand af området, hvor
den bløde kaleche foldes, når den
monteres/afmonteres.
VIGTIGT
12)Åbn aldrig den bløde kaleche, når der
er sne eller is for at undgå skade.
13)Der må ikke fastgøres last på taget.
14)Fugleklatter og harpiks fra planter skal
øjeblikkeligt vaskes af den bløde kaleche,
da de kan beskadige stoffet.
15)Brug aldrig højtryksvaskesystemer.
16)Brug ikke vaskesprinklere med damp
eller højtryk, hold en passende afstand og
overskrid ikke en maks. temperatur på 60
°C. Det kan resultere i skade, forandringer
og vandinfiltration, hvis afstanden er for lille,
eller hvis trykket er for højt.
17)Hvis du anvendes en vandstråle, skal
du rette den væk fra stoffets kanter og
forrudens kanter for at undgå
vandinfiltration.
18)Brug aldrig alkohol, benzin, kemiske
produkter, rengøringsmidler, pletfjernere,
voks, opløsningsmidler og “vask og
polér”-produkter.
19)Skyl øjeblikkeligt for at fjerne sæbe for
at undgå pletter og plamager. Gentag om
nødvendigt.
20)Følg anvisningerne på det vandskyende
produkts beholder for at få perfekte
resultater.
21)Den bløde kaleches gummitætninger
må kun vaskes med vand. Hvis du
bemærker, at tætningerne er tørre eller
klæbende, skal du komme talkum på dem
eller specialprodukter til gummi
(silicone-spray).
45

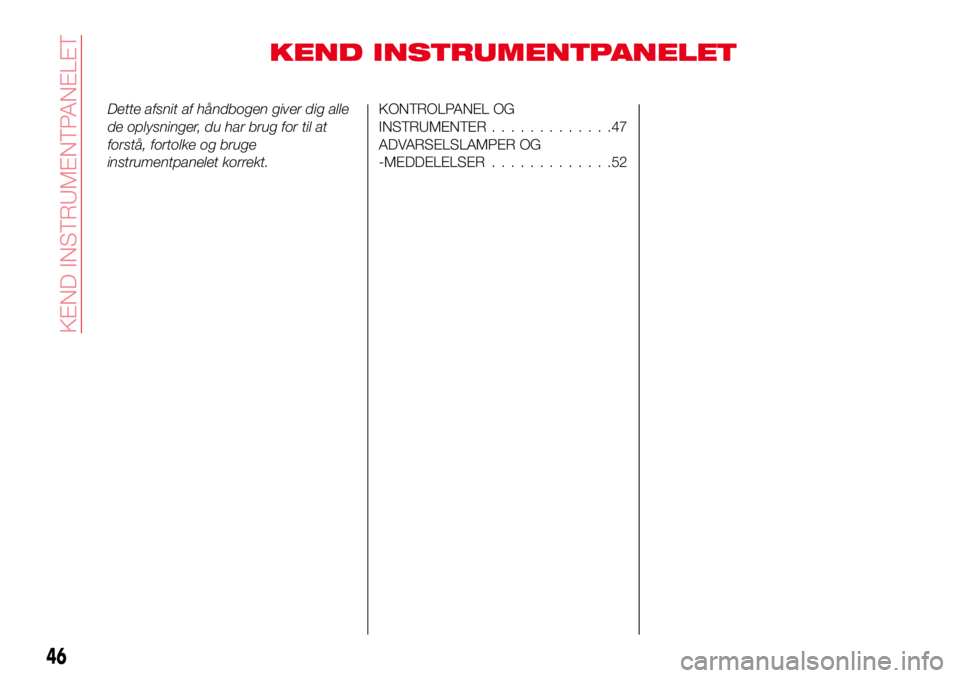

KEND INSTRUMENTPANELET
Dette afsnit af håndbogen giver dig alle
de oplysninger, du har brug for til at
forstå, fortolke og bruge
instrumentpanelet korrekt.KONTROLPANEL OG
INSTRUMENTER.............47
ADVARSELSLAMPER OG
-MEDDELELSER.............52
46
KEND INSTRUMENTPANELET

KONTROLPANEL OG INSTRUMENTER
1. Kilometertæller/turmåler og turcomputerknap/instrumentpanelbelysning - 2. Omdrejningstæller - 3. Speedometer -
4. Infodisplay automatisk transmission - 5. Kilometertæller/info turcomputer/temperaturmåler kølervæske/brændstofmåler/
udvendig temperatur/hastighedsbegrænser/fartpilot/display INFO-kontakt
4905020103-121-001AB
47

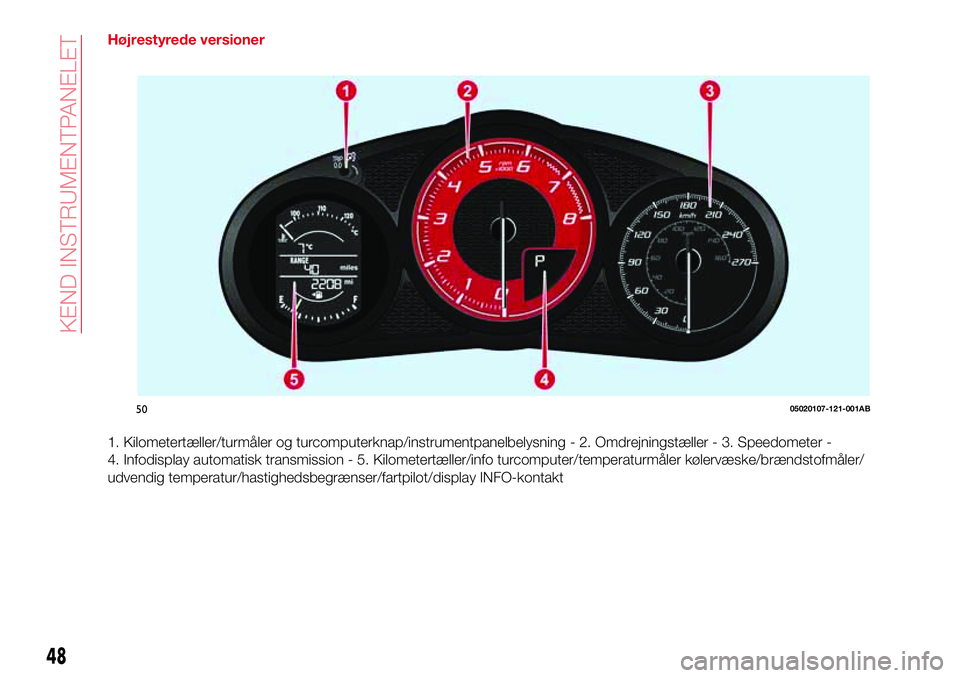

Højrestyrede versioner
1. Kilometertæller/turmåler og turcomputerknap/instrumentpanelbelysning - 2. Omdrejningstæller - 3. Speedometer -
4. Infodisplay automatisk transmission - 5. Kilometertæller/info turcomputer/temperaturmåler kølervæske/brændstofmåler/
udvendig temperatur/hastighedsbegrænser/fartpilot/display INFO-kontakt
5005020107-121-001AB
48
KEND INSTRUMENTPANELET
