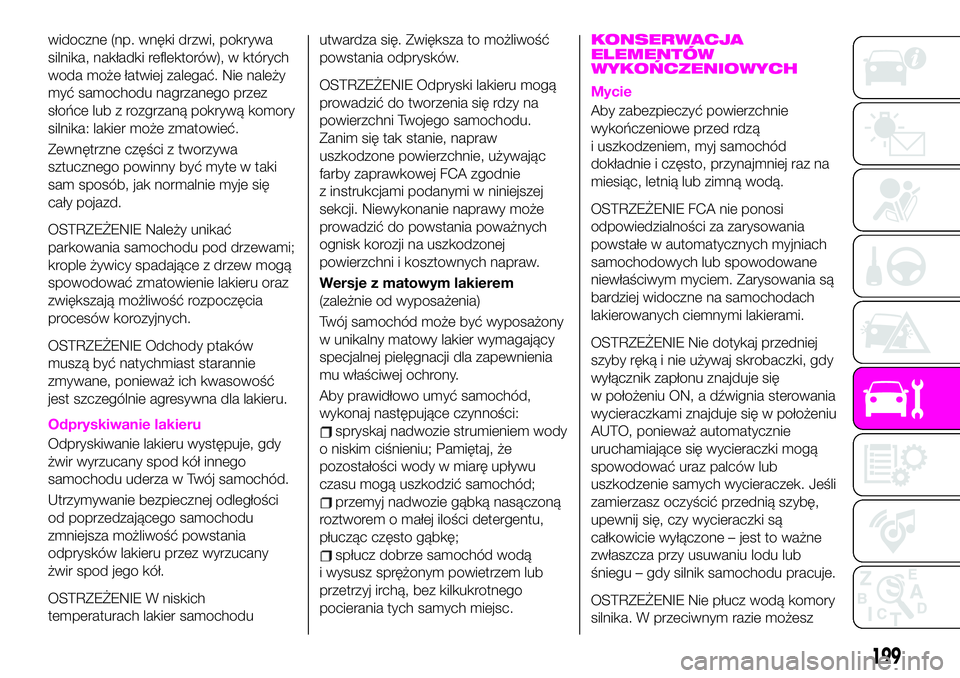

widoczne (np. wnęki drzwi, pokrywa
silnika, nakładki reflektorów), w których
woda może łatwiej zalegać. Nie należy
myć samochodu nagrzanego przez
słońce lub z rozgrzaną pokrywą komory
silnika: lakier może zmatowieć.
Zewnętrzne części z tworzywa
sztucznego powinny być myte w taki
sam sposób, jak normalnie myje się
cały pojazd.
OSTRZEŻENIE Należy unikać
parkowania samochodu pod drzewami;
krople żywicy spadające z drzew mogą
spowodować zmatowienie lakieru oraz
zwiększają możliwość rozpoczęcia
procesów korozyjnych.
OSTRZEŻENIE Odchody ptaków
muszą być natychmiast starannie
zmywane, ponieważ ich kwasowość
jest szczególnie agresywna dla lakieru.
Odpryskiwanie lakieru
Odpryskiwanie lakieru występuje, gdy
żwir wyrzucany spod kół innego
samochodu uderza w Twój samochód.
Utrzymywanie bezpiecznej odległości
od poprzedzającego samochodu
zmniejsza możliwość powstania
odprysków lakieru przez wyrzucany
żwir spod jego kół.
OSTRZEŻENIE W niskich
temperaturach lakier samochoduutwardza się. Zwiększa to możliwość
powstania odprysków.
OSTRZEŻENIE Odpryski lakieru mogą
prowadzić do tworzenia się rdzy na
powierzchni Twojego samochodu.
Zanim się tak stanie, napraw
uszkodzone powierzchnie, używając
farby zaprawkowej FCA zgodnie
z instrukcjami podanymi w niniejszej
sekcji. Niewykonanie naprawy może
prowadzić do powstania poważnych
ognisk korozji na uszkodzonej
powierzchni i kosztownych napraw.
Wersje z matowym lakierem
(zależnie od wyposażenia)
Twój samochód może być wyposażony
w unikalny matowy lakier wymagający
specjalnej pielęgnacji dla zapewnienia
mu właściwej ochrony.
Aby prawidłowo umyć samochód,
wykonaj następujące czynności:
spryskaj nadwozie strumieniem wody
o niskim ciśnieniu; Pamiętaj, że
pozostałości wody w miarę upływu
czasu mogą uszkodzić samochód;
przemyj nadwozie gąbką nasączoną
roztworem o małej ilości detergentu,
płucząc często gąbkę;
spłucz dobrze samochód wodą
i wysusz sprężonym powietrzem lub
przetrzyj irchą, bez kilkukrotnego
pocierania tych samych miejsc.
KONSERWACJA
ELEMENTÓW
WYKOŃCZENIOWYCH
Mycie
Aby zabezpieczyć powierzchnie
wykończeniowe przed rdzą
i uszkodzeniem, myj samochód
dokładnie i często, przynajmniej raz na
miesiąc, letnią lub zimną wodą.
OSTRZEŻENIE FCA nie ponosi
odpowiedzialności za zarysowania
powstałe w automatycznych myjniach
samochodowych lub spowodowane
niewłaściwym myciem. Zarysowania są
bardziej widoczne na samochodach
lakierowanych ciemnymi lakierami.
OSTRZEŻENIE Nie dotykaj przedniej
szyby ręką i nie używaj skrobaczki, gdy
wyłącznik zapłonu znajduje się
w położeniu ON, a dźwignia sterowania
wycieraczkami znajduje się w położeniu
AUTO, ponieważ automatycznie
uruchamiające się wycieraczki mogą
spowodować uraz palców lub
uszkodzenie samych wycieraczek. Jeśli
zamierzasz oczyścić przednią szybę,
upewnij się, czy wycieraczki są
całkowicie wyłączone – jest to ważne
zwłaszcza przy usuwaniu lodu lub
śniegu – gdy silnik samochodu pracuje.
OSTRZEŻENIE Nie płucz wodą komory
silnika. W przeciwnym razie możesz
199

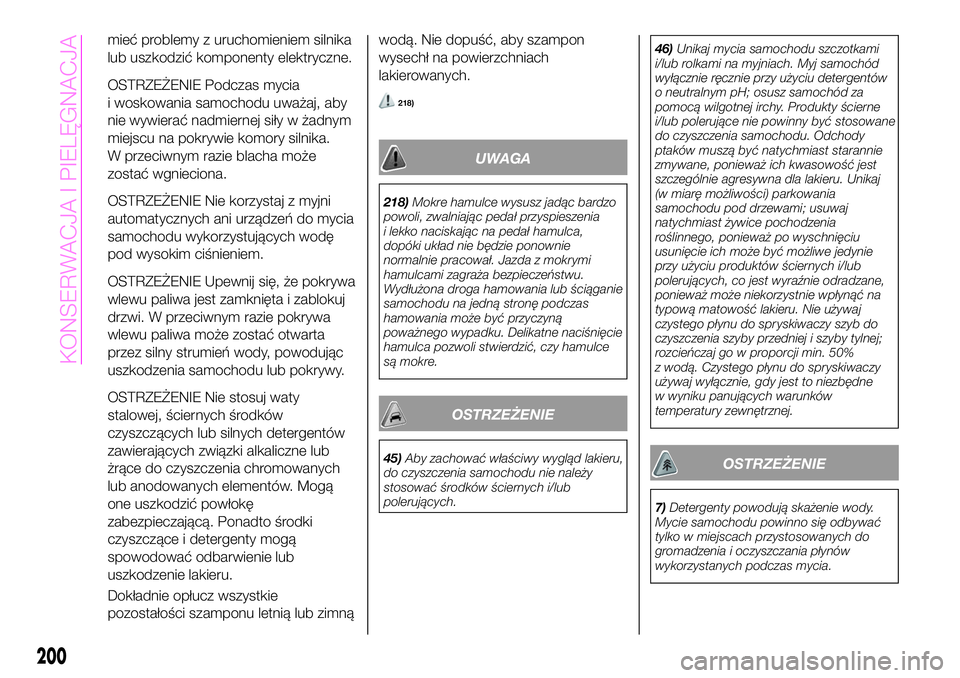

mieć problemy z uruchomieniem silnika
lub uszkodzić komponenty elektryczne.
OSTRZEŻENIE Podczas mycia
i woskowania samochodu uważaj, aby
nie wywierać nadmiernej siły w żadnym
miejscu na pokrywie komory silnika.
W przeciwnym razie blacha może
zostać wgnieciona.
OSTRZEŻENIE Nie korzystaj z myjni
automatycznych ani urządzeń do mycia
samochodu wykorzystujących wodę
pod wysokim ciśnieniem.
OSTRZEŻENIE Upewnij się, że pokrywa
wlewu paliwa jest zamknięta i zablokuj
drzwi. W przeciwnym razie pokrywa
wlewu paliwa może zostać otwarta
przez silny strumień wody, powodując
uszkodzenia samochodu lub pokrywy.
OSTRZEŻENIE Nie stosuj waty
stalowej, ściernych środków
czyszczących lub silnych detergentów
zawierających związki alkaliczne lub
żrące do czyszczenia chromowanych
lub anodowanych elementów. Mogą
one uszkodzić powłokę
zabezpieczającą. Ponadto środki
czyszczące i detergenty mogą
spowodować odbarwienie lub
uszkodzenie lakieru.
Dokładnie opłucz wszystkie
pozostałości szamponu letnią lub zimnąwodą. Nie dopuść, aby szampon
wysechł na powierzchniach
lakierowanych.
218)
UWAGA
218)Mokre hamulce wysusz jadąc bardzo
powoli, zwalniając pedał przyspieszenia
i lekko naciskając na pedał hamulca,
dopóki układ nie będzie ponownie
normalnie pracował. Jazda z mokrymi
hamulcami zagraża bezpieczeństwu.
Wydłużona droga hamowania lub ściąganie
samochodu na jedną stronę podczas
hamowania może być przyczyną
poważnego wypadku. Delikatne naciśnięcie
hamulca pozwoli stwierdzić, czy hamulce
są mokre.
OSTRZEŻENIE
45)Aby zachować właściwy wygląd lakieru,
do czyszczenia samochodu nie należy
stosować środków ściernych i/lub
polerujących.46)Unikaj mycia samochodu szczotkami
i/lub rolkami na myjniach. Myj samochód
wyłącznie ręcznie przy użyciu detergentów
o neutralnym pH; osusz samochód za
pomocą wilgotnej irchy. Produkty ścierne
i/lub polerujące nie powinny być stosowane
do czyszczenia samochodu. Odchody
ptaków muszą być natychmiast starannie
zmywane, ponieważ ich kwasowość jest
szczególnie agresywna dla lakieru. Unikaj
(w miarę możliwości) parkowania
samochodu pod drzewami; usuwaj
natychmiast żywice pochodzenia
roślinnego, ponieważ po wyschnięciu
usunięcie ich może być możliwe jedynie
przy użyciu produktów ściernych i/lub
polerujących, co jest wyraźnie odradzane,
ponieważ może niekorzystnie wpłynąć na
typową matowość lakieru. Nie używaj
czystego płynu do spryskiwaczy szyb do
czyszczenia szyby przedniej i szyby tylnej;
rozcieńczaj go w proporcji min. 50%
z wodą. Czystego płynu do spryskiwaczy
używaj wyłącznie, gdy jest to niezbędne
w wyniku panujących warunków
temperatury zewnętrznej.OSTRZEŻENIE
7)Detergenty powodują skażenie wody.
Mycie samochodu powinno się odbywać
tylko w miejscach przystosowanych do
gromadzenia i oczyszczania płynów
wykorzystanych podczas mycia.
200
KONSERWACJA I PIELĘGNACJA

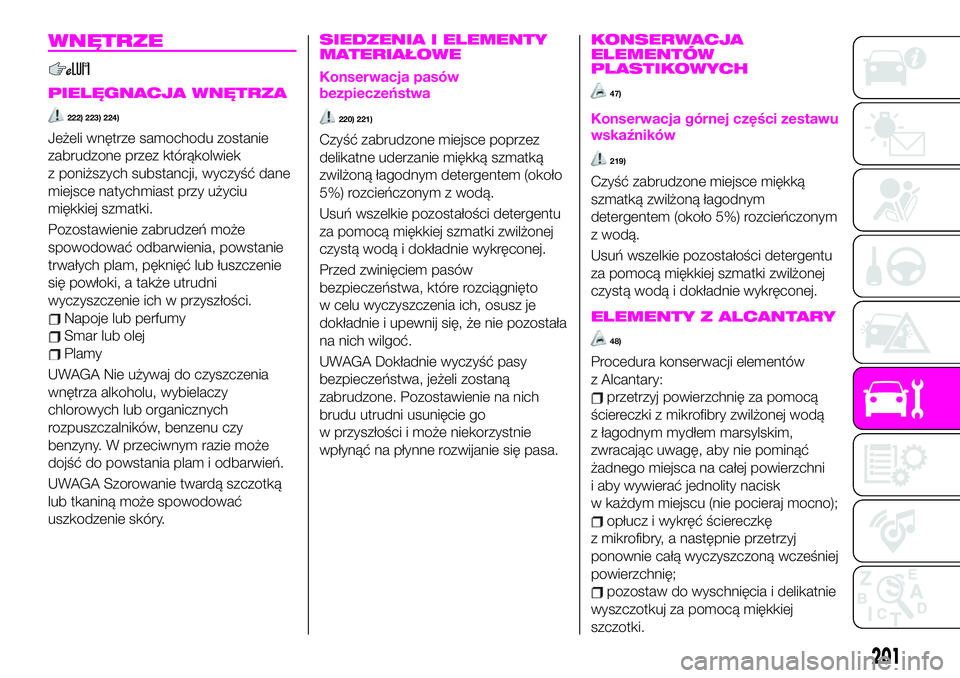

WNĘTRZE
PIELĘGNACJA WNĘTRZA
222) 223) 224)
Jeżeli wnętrze samochodu zostanie
zabrudzone przez którąkolwiek
z poniższych substancji, wyczyść dane
miejsce natychmiast przy użyciu
miękkiej szmatki.
Pozostawienie zabrudzeń może
spowodować odbarwienia, powstanie
trwałych plam, pęknięć lub łuszczenie
się powłoki, a także utrudni
wyczyszczenie ich w przyszłości.
Napoje lub perfumy
Smar lub olej
Plamy
UWAGA Nie używaj do czyszczenia
wnętrza alkoholu, wybielaczy
chlorowych lub organicznych
rozpuszczalników, benzenu czy
benzyny. W przeciwnym razie może
dojść do powstania plam i odbarwień.
UWAGA Szorowanie twardą szczotką
lub tkaniną może spowodować
uszkodzenie skóry.
SIEDZENIA I ELEMENTY
MATERIAŁOWE
Konserwacja pasów
bezpieczeństwa
220) 221)
Czyść zabrudzone miejsce poprzez
delikatne uderzanie miękką szmatką
zwilżoną łagodnym detergentem (około
5%) rozcieńczonym z wodą.
Usuń wszelkie pozostałości detergentu
za pomocą miękkiej szmatki zwilżonej
czystą wodą i dokładnie wykręconej.
Przed zwinięciem pasów
bezpieczeństwa, które rozciągnięto
w celu wyczyszczenia ich, osusz je
dokładnie i upewnij się, że nie pozostała
na nich wilgoć.
UWAGA Dokładnie wyczyść pasy
bezpieczeństwa, jeżeli zostaną
zabrudzone. Pozostawienie na nich
brudu utrudni usunięcie go
w przyszłości i może niekorzystnie
wpłynąć na płynne rozwijanie się pasa.
KONSERWACJA
ELEMENTÓW
PLASTIKOWYCH
47)
Konserwacja górnej części zestawu
wskaźników
219)
Czyść zabrudzone miejsce miękką
szmatką zwilżoną łagodnym
detergentem (około 5%) rozcieńczonym
z wodą.
Usuń wszelkie pozostałości detergentu
za pomocą miękkiej szmatki zwilżonej
czystą wodą i dokładnie wykręconej.
ELEMENTY Z ALCANTARY
48)
Procedura konserwacji elementów
z Alcantary:
przetrzyj powierzchnię za pomocą
ściereczki z mikrofibry zwilżonej wodą
z łagodnym mydłem marsylskim,
zwracając uwagę, aby nie pominąć
żadnego miejsca na całej powierzchni
i aby wywierać jednolity nacisk
w każdym miejscu (nie pocieraj mocno);
opłucz i wykręć ściereczkę
z mikrofibry, a następnie przetrzyj
ponownie całą wyczyszczoną wcześniej
powierzchnię;
pozostaw do wyschnięcia i delikatnie
wyszczotkuj za pomocą miękkiej
szczotki.
201

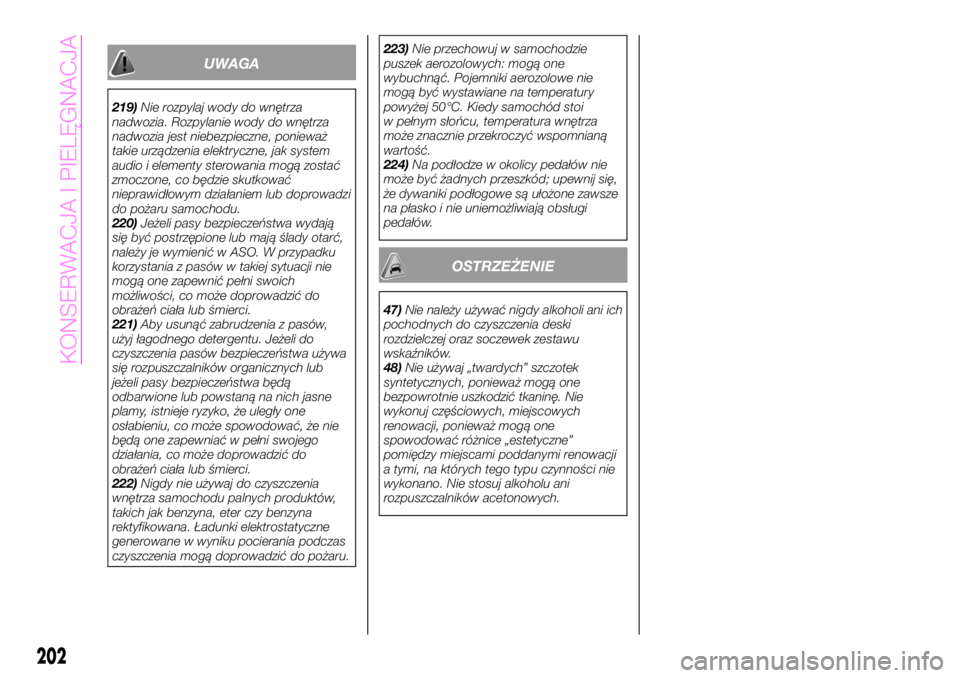

UWAGA
219)Nie rozpylaj wody do wnętrza
nadwozia. Rozpylanie wody do wnętrza
nadwozia jest niebezpieczne, ponieważ
takie urządzenia elektryczne, jak system
audio i elementy sterowania mogą zostać
zmoczone, co będzie skutkować
nieprawidłowym działaniem lub doprowadzi
do pożaru samochodu.
220)Jeżeli pasy bezpieczeństwa wydają
się być postrzępione lub mają ślady otarć,
należy je wymienić w ASO. W przypadku
korzystania z pasów w takiej sytuacji nie
mogą one zapewnić pełni swoich
możliwości, co może doprowadzić do
obrażeń ciała lub śmierci.
221)Aby usunąć zabrudzenia z pasów,
użyj łagodnego detergentu. Jeżeli do
czyszczenia pasów bezpieczeństwa używa
się rozpuszczalników organicznych lub
jeżeli pasy bezpieczeństwa będą
odbarwione lub powstaną na nich jasne
plamy, istnieje ryzyko, że uległy one
osłabieniu, co może spowodować, że nie
będą one zapewniać w pełni swojego
działania, co może doprowadzić do
obrażeń ciała lub śmierci.
222)Nigdy nie używaj do czyszczenia
wnętrza samochodu palnych produktów,
takich jak benzyna, eter czy benzyna
rektyfikowana. Ładunki elektrostatyczne
generowane w wyniku pocierania podczas
czyszczenia mogą doprowadzić do pożaru.223)Nie przechowuj w samochodzie
puszek aerozolowych: mogą one
wybuchnąć. Pojemniki aerozolowe nie
mogą być wystawiane na temperatury
powyżej 50°C. Kiedy samochód stoi
w pełnym słońcu, temperatura wnętrza
może znacznie przekroczyć wspomnianą
wartość.
224)Na podłodze w okolicy pedałów nie
może być żadnych przeszkód; upewnij się,
że dywaniki podłogowe są ułożone zawsze
na płasko i nie uniemożliwiają obsługi
pedałów.
OSTRZEŻENIE
47)Nie należy używać nigdy alkoholi ani ich
pochodnych do czyszczenia deski
rozdzielczej oraz soczewek zestawu
wskaźników.
48)Nie używaj „twardych” szczotek
syntetycznych, ponieważ mogą one
bezpowrotnie uszkodzić tkaninę. Nie
wykonuj częściowych, miejscowych
renowacji, ponieważ mogą one
spowodować różnice „estetyczne”
pomiędzy miejscami poddanymi renowacji
a tymi, na których tego typu czynności nie
wykonano. Nie stosuj alkoholu ani
rozpuszczalników acetonowych.
202
KONSERWACJA I PIELĘGNACJA

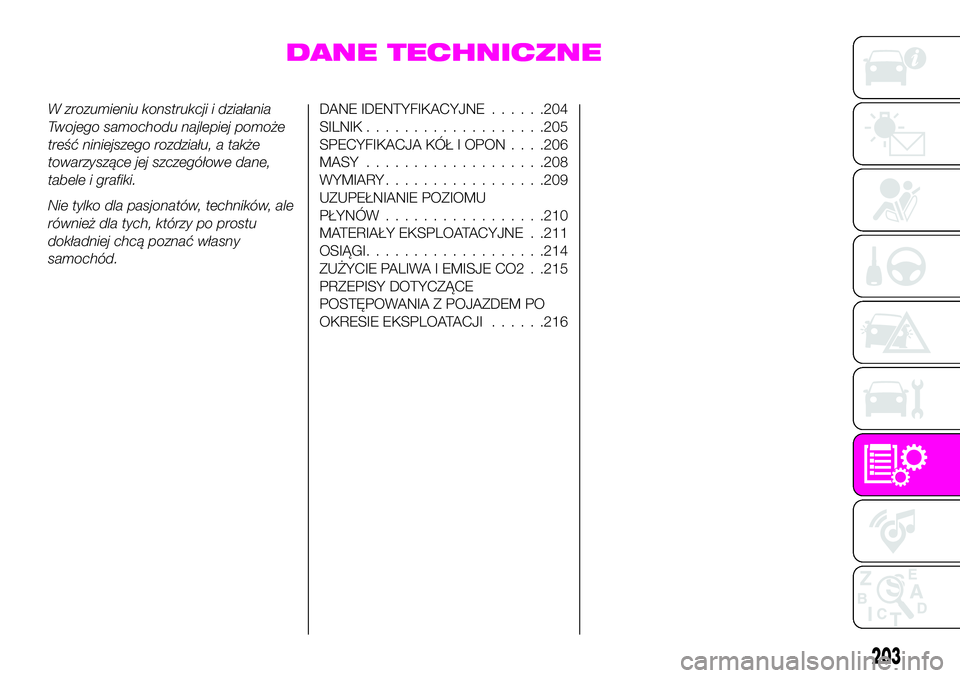

DANE TECHNICZNE
W zrozumieniu konstrukcji i działania
Twojego samochodu najlepiej pomoże
treść niniejszego rozdziału, a także
towarzyszące jej szczegółowe dane,
tabele i grafiki.
Nie tylko dla pasjonatów, techników, ale
również dla tych, którzy po prostu
dokładniej chcą poznać własny
samochód.DANE IDENTYFIKACYJNE......204
SILNIK...................205
SPECYFIKACJA KÓŁ I OPON. . . .206
MASY...................208
WYMIARY.................209
UZUPEŁNIANIE POZIOMU
PŁYNÓW.................210
MATERIAŁY EKSPLOATACYJNE . .211
OSIĄGI...................214
ZUŻYCIE PALIWA I EMISJE CO2 . .215
PRZEPISY DOTYCZĄCE
POSTĘPOWANIA Z POJAZDEM PO
OKRESIE EKSPLOATACJI......216
203

DANE
IDENTYFIKACYJNE
TABLICZKA ZNAMIONOWA
Tabliczka znamionowa znajduje się po
lewej stronie słupka drzwi (patrz
rysunek).
NUMER NADWOZIA/NUMER
IDENTYFIKACYJNY POJAZDU
(Irlandia/Wielka Brytania)
Numer nadwozia: aby sprawdzić numer
nadwozia, otwórz pokrywę pokazaną
na rysunku.Numer identyfikacyjny pojazdu(patrz
rysunek).
TABLICZKA CIŚNIENIA
W OPONACH
Tabliczka ciśnienia w oponach znajduje
się po lewej stronie słupka drzwi
w przypadku wersji z kierownicą po
lewej stronie rys. 161 lub po prawej
stronie słupka drzwi w przypadku wersji
z kierownicą po prawej stronie.
NUMER SILNIKA
Numer silnika znajduje się na silniku.
15810010103-121-001AB
15910010109-333-333AB
16010010104-122-001AB
16110010109-321-321AB
204

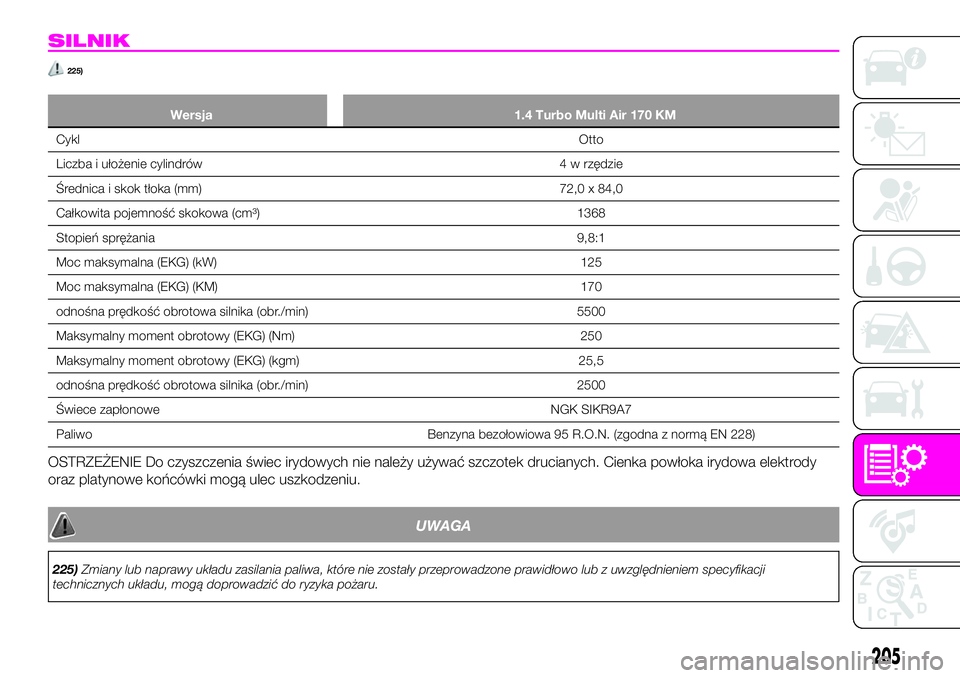

DANE TECHNICZNE

SILNIK
225)
Wersja 1.4 Turbo Multi Air 170 KM
CyklOtto
Liczba i ułożenie cylindrów 4 w rzędzie
Średnica i skok tłoka (mm) 72,0 x 84,0
Całkowita pojemność skokowa (cm³) 1368
Stopień sprężania9,8:1
Moc maksymalna (EKG) (kW) 125
Moc maksymalna (EKG) (KM) 170
odnośna prędkość obrotowa silnika (obr./min) 5500
Maksymalny moment obrotowy (EKG) (Nm) 250
Maksymalny moment obrotowy (EKG) (kgm) 25,5
odnośna prędkość obrotowa silnika (obr./min) 2500
Świece zapłonowe NGK SIKR9A7
Paliwo Benzyna bezołowiowa 95 R.O.N. (zgodna z normą EN 228)
OSTRZEŻENIE Do czyszczenia świec irydowych nie należy używać szczotek drucianych. Cienka powłoka irydowa elektrody
oraz platynowe końcówki mogą ulec uszkodzeniu.
UWAGA
225)Zmiany lub naprawy układu zasilania paliwa, które nie zostały przeprowadzone prawidłowo lub z uwzględnieniem specyfikacji
technicznych układu, mogą doprowadzić do ryzyka pożaru.
205

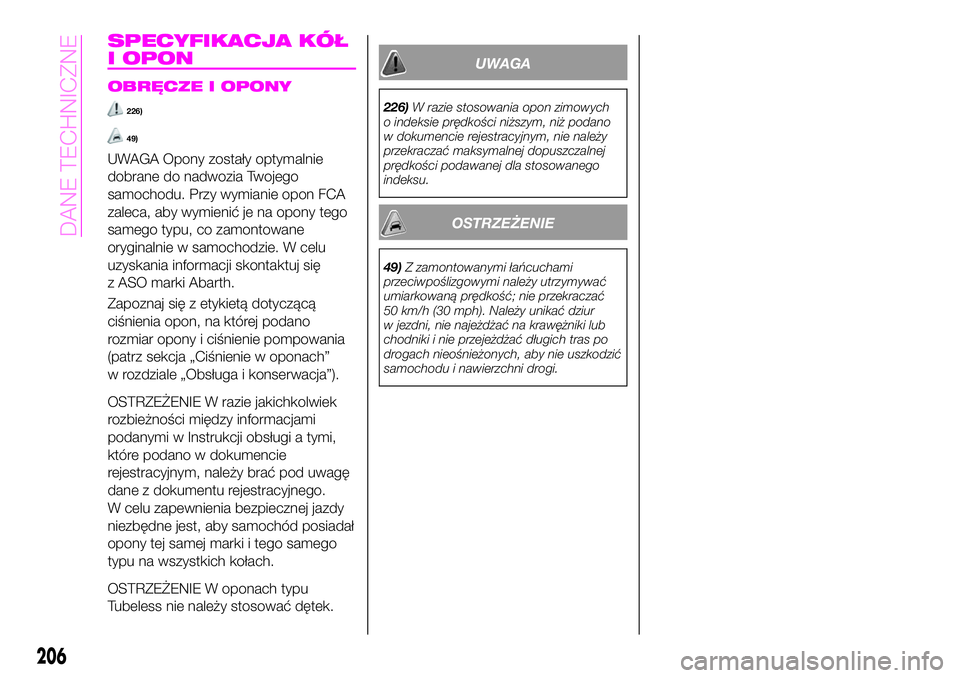

SPECYFIKACJA KÓŁ
I OPON
OBRĘCZE I OPONY
226)
49)
UWAGA Opony zostały optymalnie
dobrane do nadwozia Twojego
samochodu. Przy wymianie opon FCA
zaleca, aby wymienić je na opony tego
samego typu, co zamontowane
oryginalnie w samochodzie. W celu
uzyskania informacji skontaktuj się
z ASO marki Abarth.
Zapoznaj się z etykietą dotyczącą
ciśnienia opon, na której podano
rozmiar opony i ciśnienie pompowania
(patrz sekcja „Ciśnienie w oponach”
w rozdziale „Obsługa i konserwacja”).
OSTRZEŻENIE W razie jakichkolwiek
rozbieżności między informacjami
podanymi w Instrukcji obsługi a tymi,
które podano w dokumencie
rejestracyjnym, należy brać pod uwagę
dane z dokumentu rejestracyjnego.
W celu zapewnienia bezpiecznej jazdy
niezbędne jest, aby samochód posiadał
opony tej samej marki i tego samego
typu na wszystkich kołach.
OSTRZEŻENIE W oponach typu
Tubeless nie należy stosować dętek.
UWAGA
226)W razie stosowania opon zimowych
o indeksie prędkości niższym, niż podano
w dokumencie rejestracyjnym, nie należy
przekraczać maksymalnej dopuszczalnej
prędkości podawanej dla stosowanego
indeksu.
OSTRZEŻENIE
49)Z zamontowanymi łańcuchami
przeciwpoślizgowymi należy utrzymywać
umiarkowaną prędkość; nie przekraczać
50 km/h (30 mph). Należy unikać dziur
w jezdni, nie najeżdżać na krawężniki lub
chodniki i nie przejeżdżać długich tras po
drogach nieośnieżonych, aby nie uszkodzić
samochodu i nawierzchni drogi.
206
DANE TECHNICZNE

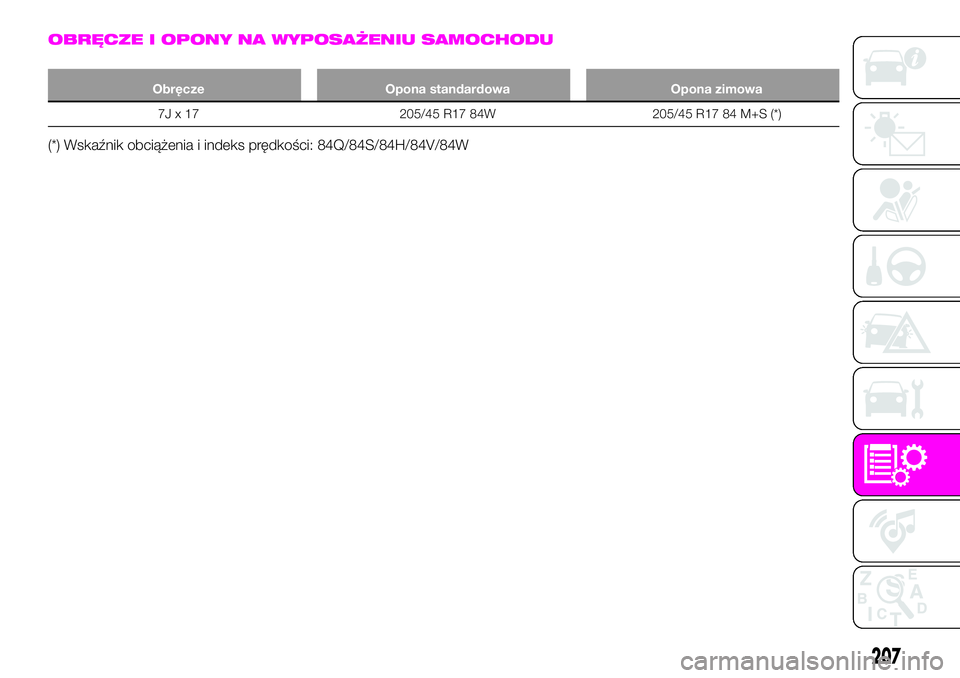

OBRĘCZE I OPONY NA WYPOSAŻENIU SAMOCHODU
Obręcze Opona standardowa Opona zimowa
7J x 17 205/45 R17 84W 205/45 R17 84 M+S (*)
(*) Wskaźnik obciążenia i indeks prędkości: 84Q/84S/84H/84V/84W
207

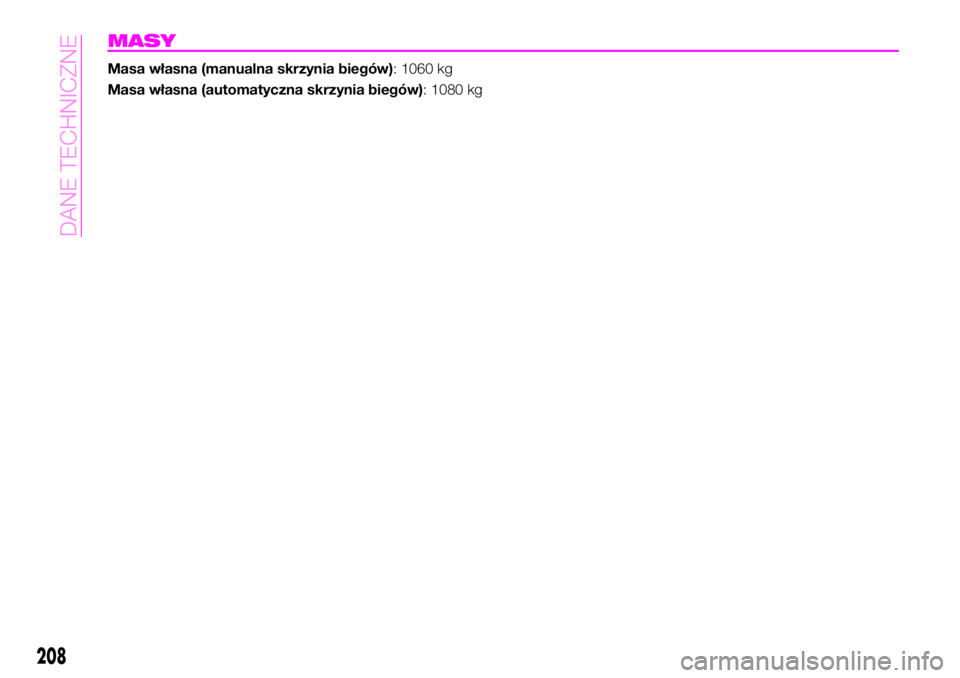

MASY
Masa własna (manualna skrzynia biegów): 1060 kg
Masa własna (automatyczna skrzynia biegów): 1080 kg
208
DANE TECHNICZNE
