Abarth 500 2008 Instructieboek (in Dutch)

150
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS

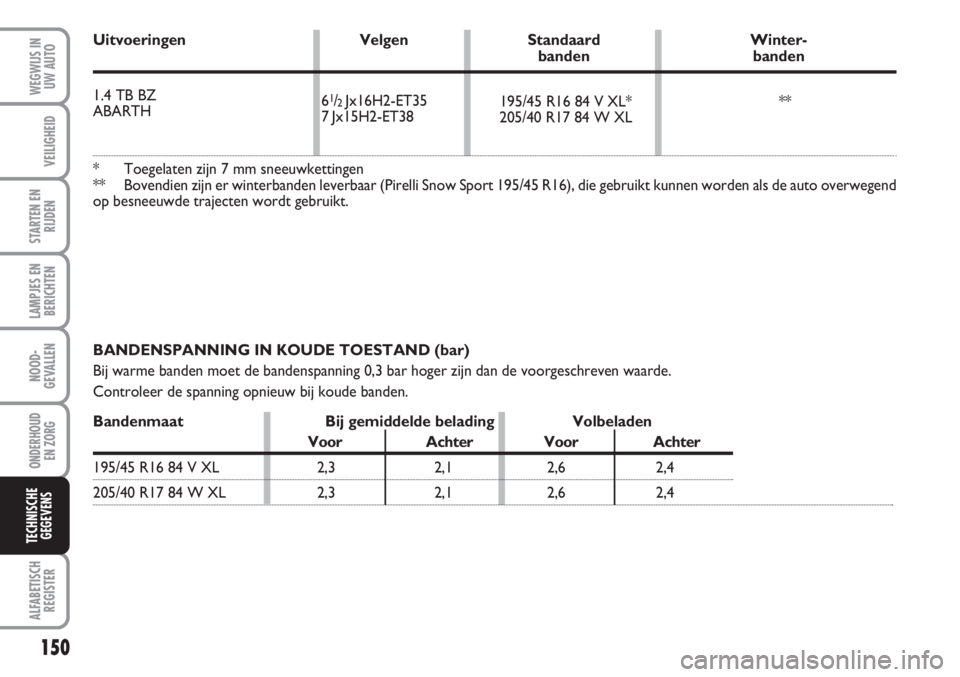

BANDENSPANNING IN KOUDE TOESTAND (bar)
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de voorgeschreven waarde.
Controleer de spanning opnieuw bij koude banden.
Bandenmaat Bij gemiddelde belading Volbeladen
Voor Achter Voor Achter
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
Uitvoeringen Velgen Standaard Winter-banden banden
1.4 TB BZ
ABARTH
* Toegelaten zijn 7 mm sneeuwkettingen
** Bovendien zijn er winterbanden leverbaar (Pirelli Snow Sport 195/45 R16), die gebruikt kunnen worden als de auto overwegend
op besneeuwde trajecten wordt gebruikt.6
1/2Jx16H2-ET35
7 Jx15H2-ET38** 195/45 R16 84 V XL*
205/40 R17 84 W XL

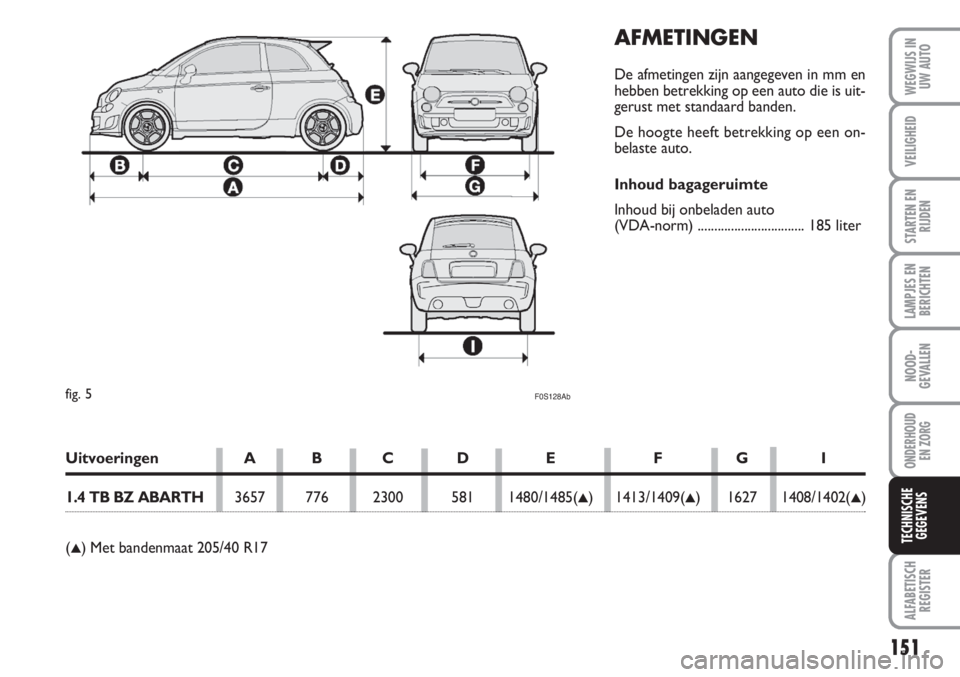

AFMETINGEN
De afmetingen zijn aangegeven in mm en
hebben betrekking op een auto die is uit-
gerust met standaard banden.
De hoogte heeft betrekking op een on-
belaste auto.
Inhoud bagageruimte
Inhoud bij onbeladen auto
(VDA-norm) ................................ 185 liter
151
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
F0S128Abfig. 5
Uitvoeringen A B C D E F G I
1.4 TB BZ ABARTH3657 776 2300 581 1480/1485(▲) 1413/1409(▲) 1627 1408/1402(▲)
(
▲) Met bandenmaat 205/40 R17

PRESTATIES
Maximale snelheid na de inrijperiode in km/h.
1.4 TB BZ ABARTH205
152
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS

153
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
1.4 TB BZ ABARTH
1035
390
830
640
1425
800
400
60

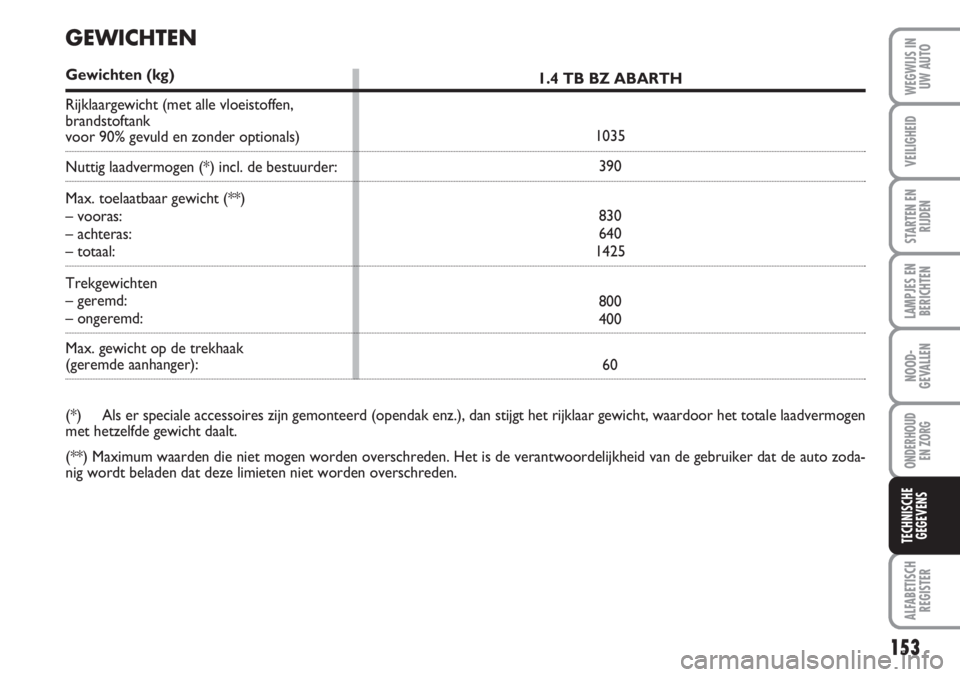

GEWICHTEN
Gewichten (kg)
Rijklaargewicht (met alle vloeistoffen,
brandstoftank
voor 90% gevuld en zonder optionals)
Nuttig laadvermogen (*) incl. de bestuurder:
Max. toelaatbaar gewicht (**)
– vooras:
– achteras:
– totaal:
Trekgewichten
– geremd:
– ongeremd:
Max. gewicht op de trekhaak
(geremde aanhanger):
(*) Als er speciale accessoires zijn gemonteerd (opendak enz.), dan stijgt het rijklaar gewicht, waardoor het totale laadvermogen
met hetzelfde gewicht daalt.
(**) Maximum waarden die niet mogen worden overschreden. Het is de verantwoordelijkheid van de gebruiker dat de auto zoda-
nig wordt beladen dat deze limieten niet worden overschreden.

154
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS

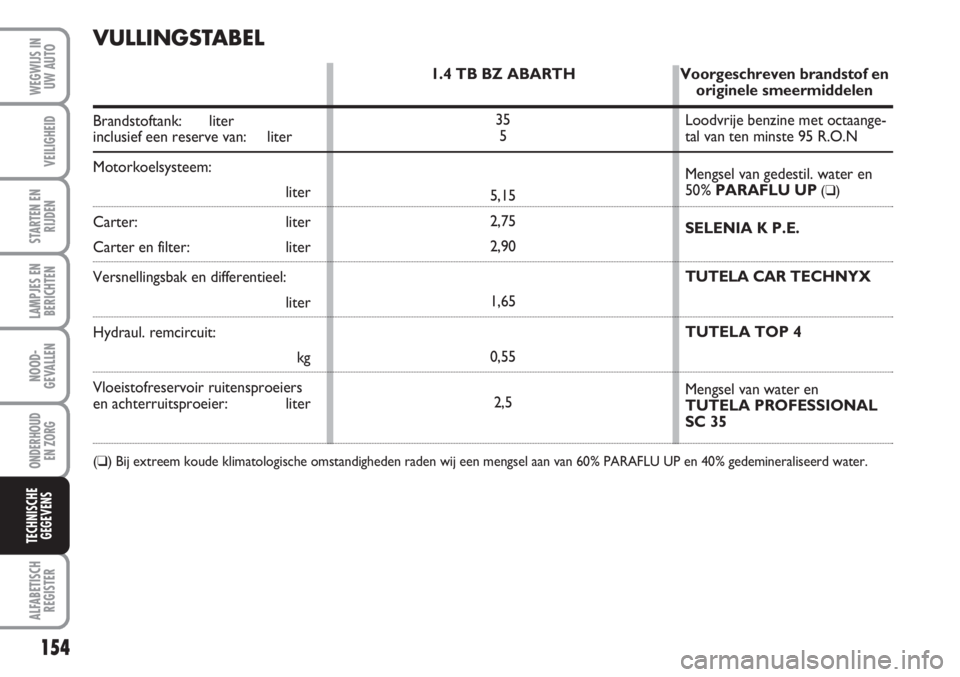

VULLINGSTABEL
Brandstoftank: literinclusief een reserve van: liter
Motorkoelsysteem:
liter
Carter: liter
Carter en filter: liter
Versnellingsbak en differentieel:
liter
Hydraul. remcircuit:
kg
Vloeistofreservoir ruitensproeiers
en achterruitsproeier: liter
(❑) Bij extreem koude klimatologische omstandigheden raden wij een mengsel aan van 60% PARAFLU UP en 40% gedemineraliseerd water.
1.4 TB BZ ABARTH
35
5
5,15
2,75
2,90
1,65
0,55
2,5Voorgeschreven brandstof en
originele smeermiddelen
Loodvrije benzine met octaange-
tal van ten minste 95 R.O.N
Mengsel van gedestil. water en
50% PARAFLU UP
(❑)
SELENIA K P.E.
TUTELA CAR TECHNYX
TUTELA TOP 4
Mengsel van water en
TUTELA PROFESSIONAL
SC 35

155
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
Volgens het Ge-
programmeerde
Onderhouds-
schema SELENIA K P.E.
Contractual Technical
Reference N
0F603.C07 Motorolie SAE 5W-40 op synthetische basis
met kwalificatie FIAT 9.55535-S2

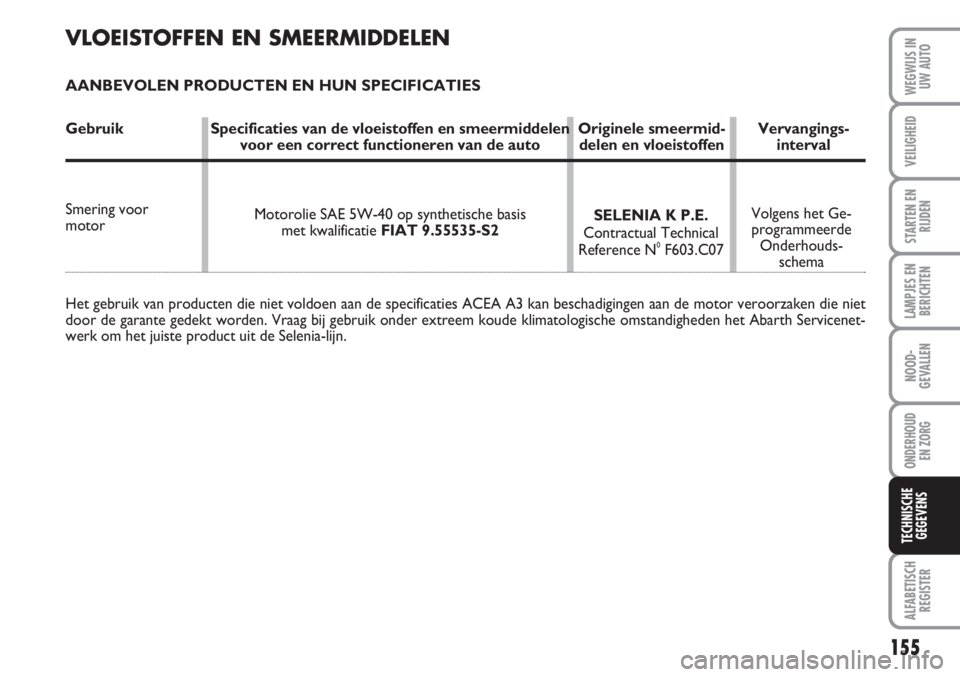

VLOEISTOFFEN EN SMEERMIDDELEN
AANBEVOLEN PRODUCTEN EN HUN SPECIFICATIES
Gebruik Specificaties van de vloeistoffen en smeermiddelen Originele smeermid- Vervangings-
voor een correct functioneren van de auto delen en vloeistoffen interval
Smering voor
motor
Het gebruik van producten die niet voldoen aan de specificaties ACEA A3 kan beschadigingen aan de motor veroorzaken die niet
door de garante gedekt worden. Vraag bij gebruik onder extreem koude klimatologische omstandigheden het Abarth Servicenet-
werk om het juiste product uit de Selenia-lijn.

156
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS

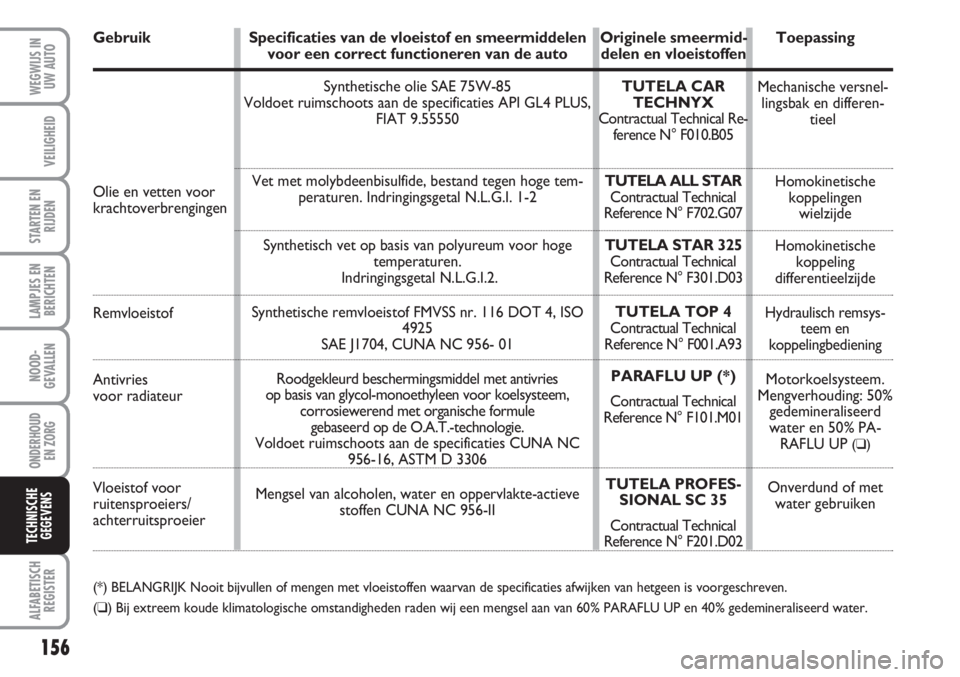

Gebruik Specificaties van de vloeistof en smeermiddelen Originele smeermid- Toepassingvoor een correct functioneren van de auto delen en vloeistoffen
Olie en vetten voor
krachtoverbrengingen
Remvloeistof
Antivries
voor radiateur
Vloeistof voor
ruitensproeiers/
achterruitsproeier
(*) BELANGRIJK Nooit bijvullen of mengen met vloeistoffen waarvan de specificaties afwijken van hetgeen is voorgeschreven.
(❑) Bij extreem koude klimatologische omstandigheden raden wij een mengsel aan van 60% PARAFLU UP en 40% gedemineraliseerd water.
Mechanische versnel-
lingsbak en differen-
tieel
Homokinetische
koppelingen
wielzijde
Homokinetische
koppeling
differentieelzijde
Hydraulisch remsys-
teem en
koppelingbediening
Motorkoelsysteem.
Mengverhouding: 50%
gedemineraliseerd
water en 50% PA-
RAFLU UP
(❑)
Onverdund of met
water gebruiken TUTELA CAR
TECHNYX
Contractual Technical Re-
ference N° F010.B05
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU UP (*)
Contractual Technical
Reference N° F101.M01
TUTELA PROFES-
SIONAL SC 35
Contractual Technical
Reference N° F201.D02 Synthetische olie SAE 75W-85
Voldoet ruimschoots aan de specificaties API GL4 PLUS,
FIAT 9.55550
Vet met molybdeenbisulfide, bestand tegen hoge tem-
peraturen. Indringingsgetal N.L.G.I. 1-2
Synthetisch vet op basis van polyureum voor hoge
temperaturen.
Indringingsgetal N.L.G.I.2.
Synthetische remvloeistof FMVSS nr. 116 DOT 4, ISO
4925
SAE J1704, CUNA NC 956- 01
Roodgekleurd beschermingsmiddel met antivries
op basis van glycol-monoethyleen voor koelsysteem,
corrosiewerend met organische formule
gebaseerd op de O.A.T.-technologie.
Voldoet ruimschoots aan de specificaties CUNA NC
956-16, ASTM D 3306
Mengsel van alcoholen, water en oppervlakte-actieve
stoffen CUNA NC 956-II

❒een rit buiten de stad: waarbij veelvul-
dig wordt geaccelereerd in alle ver-
snellingen en waarmee een normaal ge-
bruik van de auto buiten de stad wordt
gesimuleerd. De snelheid varieert tus-
sen de 0 en 120 km/h;
❒gecombineerd verbruik: hierbij telt de
waarde van de stadsrit mee voor 37%
en de waarde van de testrit buiten de
stad voor 63%.

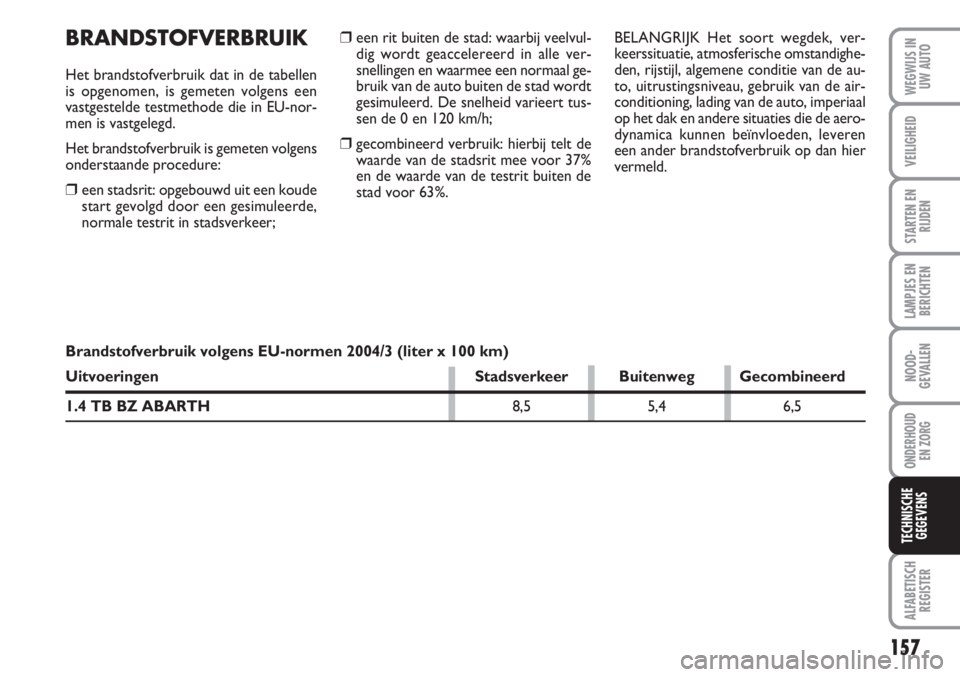

BRANDSTOFVERBRUIK
Het brandstofverbruik dat in de tabellen
is opgenomen, is gemeten volgens een
vastgestelde testmethode die in EU-nor-
men is vastgelegd.
Het brandstofverbruik is gemeten volgens
onderstaande procedure:
❒een stadsrit: opgebouwd uit een koude
start gevolgd door een gesimuleerde,
normale testrit in stadsverkeer;
157
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
BELANGRIJK Het soort wegdek, ver-
keerssituatie, atmosferische omstandighe-
den, rijstijl, algemene conditie van de au-
to, uitrustingsniveau, gebruik van de air-
conditioning, lading van de auto, imperiaal
op het dak en andere situaties die de aero-
dynamica kunnen beïnvloeden, leveren
een ander brandstofverbruik op dan hier
vermeld.
Brandstofverbruik volgens EU-normen 2004/3 (liter x 100 km)
Uitvoeringen Stadsverkeer Buitenweg Gecombineerd
1.4 TB BZ ABARTH8,5 5,4 6,5

158
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
CO2-EMISSIE
De CO2-emissie, vermeld in de volgende tabel, is gemeten op een gecombineerd traject.
Uitvoeringen CO
2-emissie volgens EU 2004/3-normen (g/km)
1.4 TB BZ ABARTH155
