Abarth 500 2008 Notice d'entretien (in French)

40
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

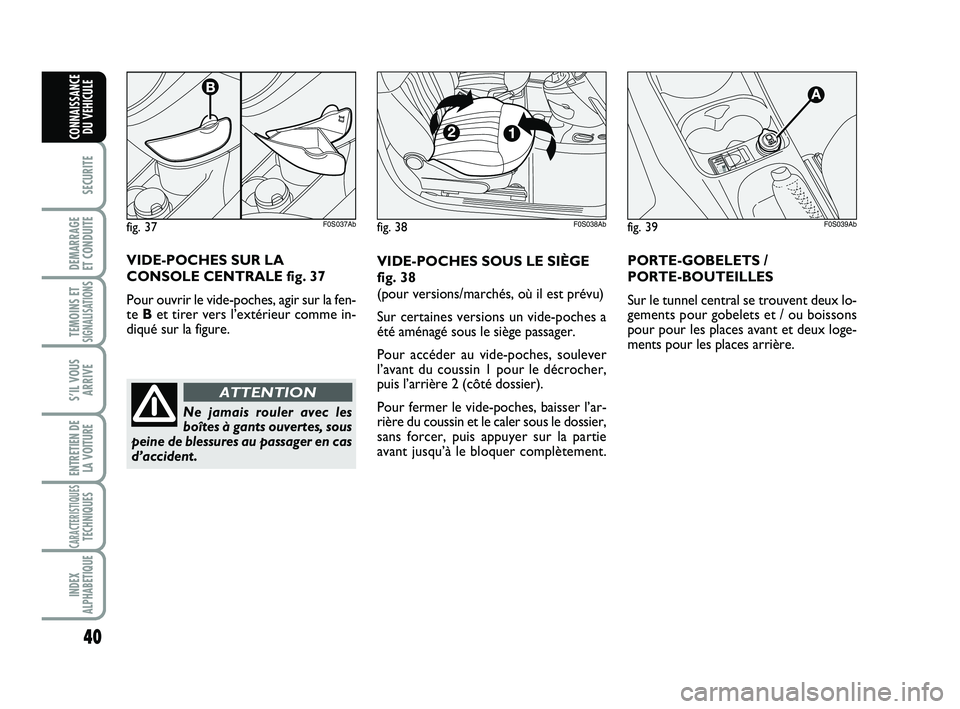

VIDE-POCHES SOUS LE SIÈGE
fig. 38
(pour versions/marchés, où il est prévu)
Sur certaines versions un vide-poches a
été aménagé sous le siège passager.
Pour accéder au vide-poches, soulever
l’avant du coussin 1 pour le décrocher,
puis l’arrière 2 (côté dossier).
Pour fermer le vide-poches, baisser l’ar-
rière du coussin et le caler sous le dossier,
sans forcer, puis appuyer sur la partie
avant jusqu’à le bloquer complètement.PORTE-GOBELETS /
PORTE-BOUTEILLES
Sur le tunnel central se trouvent deux lo-
gements pour gobelets et / ou boissons
pour pour les places avant et deux loge-
ments pour les places arrière. VIDE-POCHES SUR LA
CONSOLE CENTRALE fig. 37
Pour ouvrir le vide-poches, agir sur la fen-
te Bet tirer vers l’extérieur comme in-
diqué sur la figure.
Ne jamais rouler avec les
boîtes à gants ouvertes, sous
peine de blessures au passager en cas
d’accident.
ATTENTION
fig. 39F0S039Abfig. 38F0S038Abfig. 37F0S037Ab
023-045 ABARTH 500 FR 29-04-2009 9:31 Pagina 40

41
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

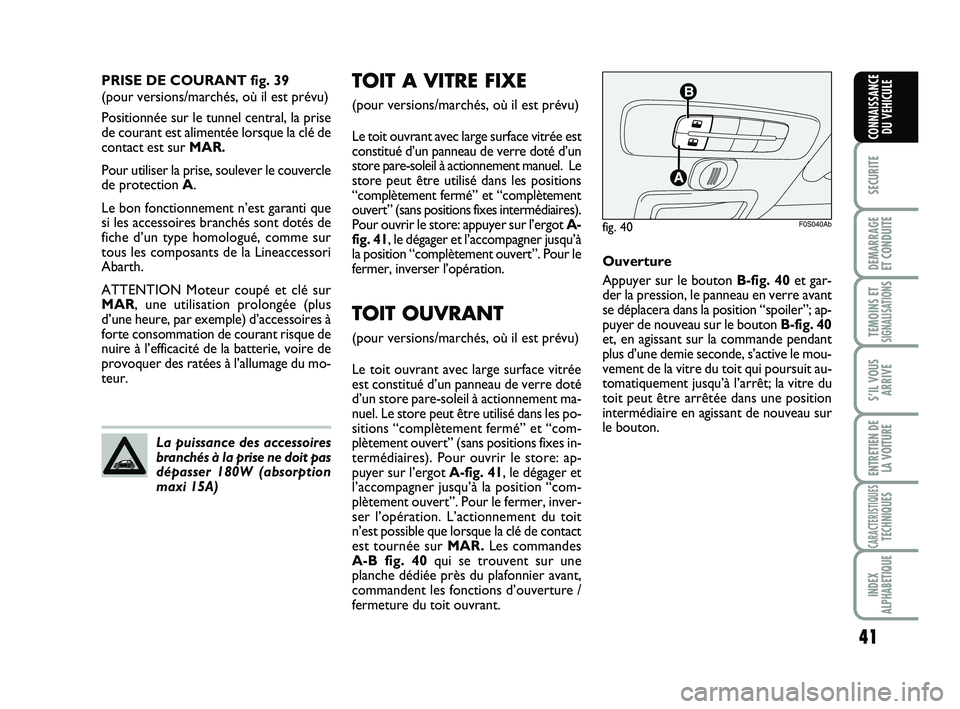

TOIT A VITRE FIXE
(pour versions/marchés, où il est prévu)
Le toit ouvrant avec large surface vitrée est
constitué d’un panneau de verre doté d’un
store pare-soleil à actionnement manuel. Le
store peut être utilisé dans les positions
“complètement fermé” et “complètement
ouvert” (sans positions fixes intermédiaires).
Pour ouvrir le store: appuyer sur l’ergot A-
fig. 41, le dégager et l’accompagner jusqu’à
la position “complètement ouvert”. Pour le
fermer, inverser l’opération.
TOIT OUVRANT
(pour versions/marchés, où il est prévu)
Le toit ouvrant avec large surface vitrée
est constitué d’un panneau de verre doté
d’un store pare-soleil à actionnement ma-
nuel. Le store peut être utilisé dans les po-
sitions “complètement fermé” et “com-
plètement ouvert” (sans positions fixes in-
termédiaires). Pour ouvrir le store: ap-
puyer sur l’ergot A-fig. 41, le dégager et
l’accompagner jusqu’à la position “com-
plètement ouvert”. Pour le fermer, inver-
ser l’opération. L’actionnement du toit
n’est possible que lorsque la clé de contact
est tournée sur MAR.Les commandes
A-B fig. 40qui se trouvent sur une
planche dédiée près du plafonnier avant,
commandent les fonctions d’ouverture /
fermeture du toit ouvrant. PRISE DE COURANT fig. 39
(pour versions/marchés, où il est prévu)
Positionnée sur le tunnel central, la prise
de courant est alimentée lorsque la clé de
contact est sur MAR.
Pour utiliser la prise, soulever le couvercle
de protection A.
Le bon fonctionnement n’est garanti que
si les accessoires branchés sont dotés de
fiche d’un type homologué, comme sur
tous les composants de la Lineaccessori
Abarth.
ATTENTION Moteur coupé et clé sur
MAR, une utilisation prolongée (plus
d’une heure, par exemple) d’accessoires à
forte consommation de courant risque de
nuire à l’efficacité de la batterie, voire de
provoquer des ratées à l’allumage du mo-
teur.
La puissance des accessoires
branchés à la prise ne doit pas
dépasser 180W (absorption
maxi 15A)
Ouverture
Appuyer sur le bouton B-fig. 40et gar-
der la pression, le panneau en verre avant
se déplacera dans la position “spoiler”; ap-
puyer de nouveau sur le bouton B-fig. 40
et, en agissant sur la commande pendant
plus d’une demie seconde, s’active le mou-
vement de la vitre du toit qui poursuit au-
tomatiquement jusqu’à l’arrêt; la vitre du
toit peut être arrêtée dans une position
intermédiaire en agissant de nouveau sur
le bouton.
fig. 40F0S040Ab
023-045 ABARTH 500 FR 29-04-2009 9:31 Pagina 41

42
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

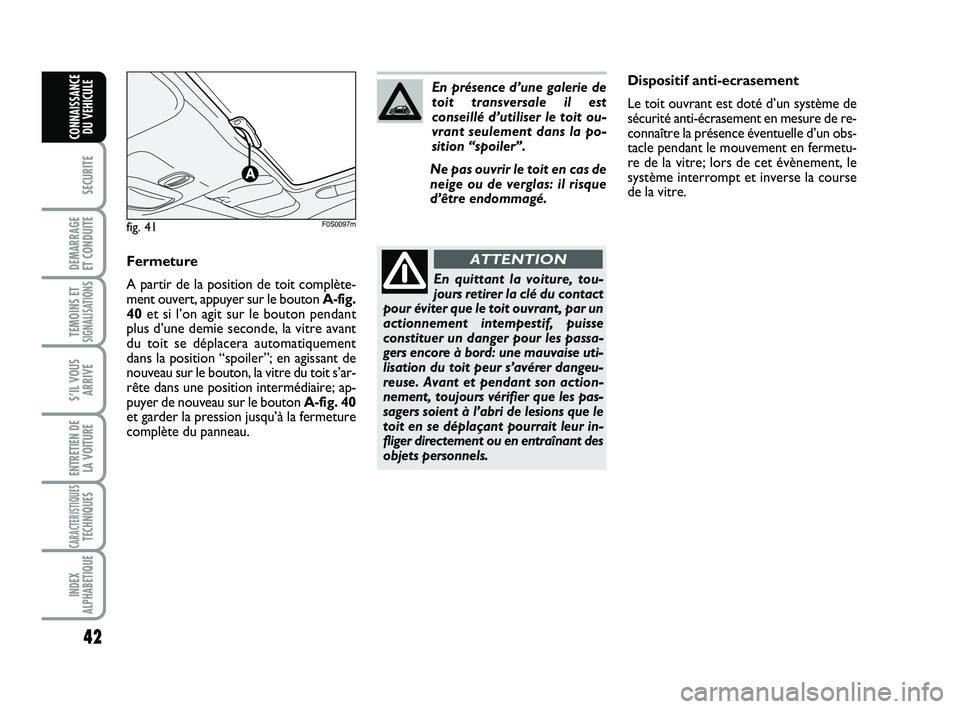

Dispositif anti-ecrasement
Le toit ouvrant est doté d’un système de
sécurité anti-écrasement en mesure de re-
connaître la présence éventuelle d’un obs-
tacle pendant le mouvement en fermetu-
re de la vitre; lors de cet évènement, le
système interrompt et inverse la course
de la vitre.
fig. 41F0S0097m
En quittant la voiture, tou-
jours retirer la clé du contact
pour éviter que le toit ouvrant, par un
actionnement intempestif, puisse
constituer un danger pour les passa-
gers encore à bord: une mauvaise uti-
lisation du toit peur s’avérer dangeu-
reuse. Avant et pendant son action-
nement, toujours vérifier que les pas-
sagers soient à l’abri de lesions que le
toit en se déplaçant pourrait leur in-
fliger directement ou en entraînant des
objets personnels.
ATTENTION
En présence d’une galerie de
toit transversale il est
conseillé d’utiliser le toit ou-
vrant seulement dans la po-
sition “spoiler”.
Ne pas ouvrir le toit en cas de
neige ou de verglas: il risque
d’être endommagé.
Fermeture
A partir de la position de toit complète-
ment ouvert, appuyer sur le bouton A-fig.
40et si l’on agit sur le bouton pendant
plus d’une demie seconde, la vitre avant
du toit se déplacera automatiquement
dans la position “spoiler”; en agissant de
nouveau sur le bouton, la vitre du toit s’ar-
rête dans une position intermédiaire; ap-
puyer de nouveau sur le bouton A-fig. 40
et garder la pression jusqu’à la fermeture
complète du panneau.
023-045 ABARTH 500 FR 29-04-2009 9:31 Pagina 42

43
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE
PORTIÈRES
BLOCAGE/DÉBLOCAGE DE
L’EXTÉRIEUR fig. 43
Pour ouvrir
Tourner la clé en position 1et tirer la poi-
gnée vers le haut.
Avec commande centralisée, les portes
sont simultanément déverrouillées lors-
qu’on tourne la clé.
Avec télécommande, appuyer sur le bou-
ton
Ëpour ouvrir les portes.
Avant d’ouvrir une porte,
s’assurer que l’action se dé-
roule en conditions de sécurité.
Ouvrir les portes exclusivement lorsque
la voiture est à l’arrêt.
ATTENTION

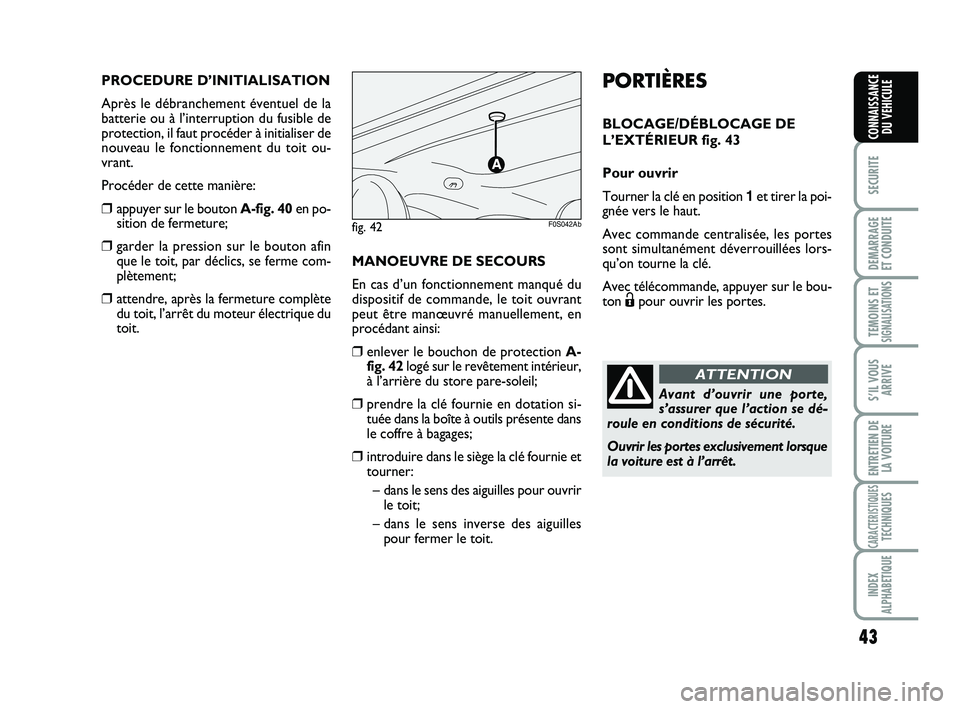

PROCEDURE D’INITIALISATION
Après le débranchement éventuel de la
batterie ou à l’interruption du fusible de
protection, il faut procéder à initialiser de
nouveau le fonctionnement du toit ou-
vrant.
Procéder de cette manière:
❒appuyer sur le bouton A-fig. 40en po-
sition de fermeture;
❒garder la pression sur le bouton afin
que le toit, par déclics, se ferme com-
plètement;
❒attendre, après la fermeture complète
du toit, l’arrêt du moteur électrique du
toit.MANOEUVRE DE SECOURS
En cas d’un fonctionnement manqué du
dispositif de commande, le toit ouvrant
peut être manœuvré manuellement, en
procédant ainsi:
❒enlever le bouchon de protection A-
fig. 42logé sur le revêtement intérieur,
à l’arrière du store pare-soleil;
❒prendre la clé fournie en dotation si-
tuée dans la boîte à outils présente dans
le coffre à bagages;
❒introduire dans le siège la clé fournie et
tourner:
– dans le sens des aiguilles pour ouvrir
le toit;
– dans le sens inverse des aiguilles
pour fermer le toit.
fig. 42F0S042Ab
023-045 ABARTH 500 FR 29-04-2009 9:31 Pagina 43

44
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

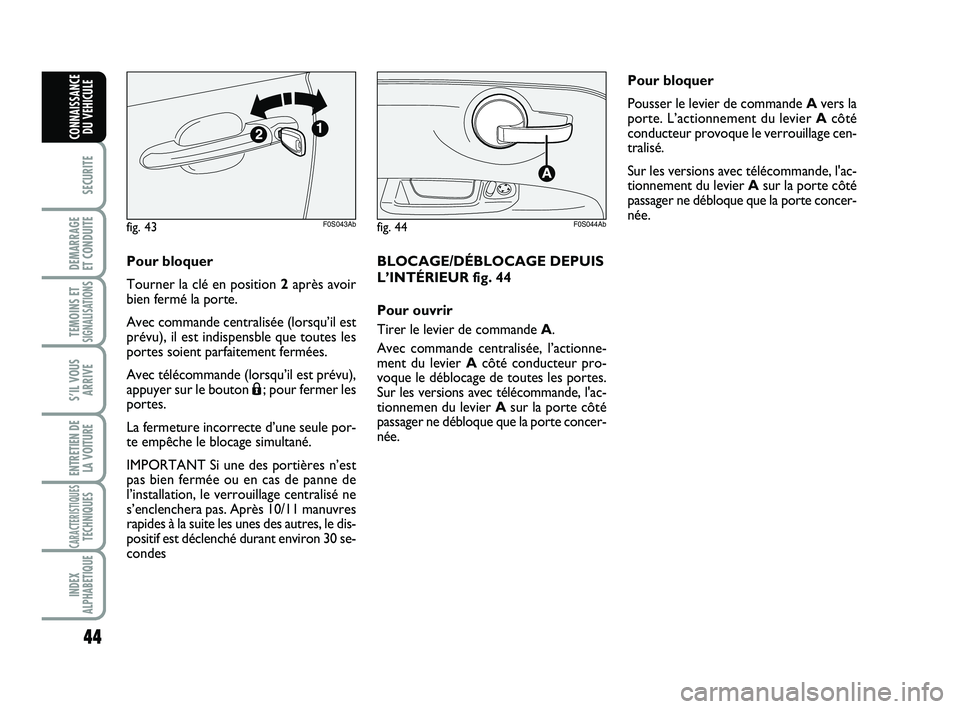

Pour bloquer
Tourner la clé en position 2après avoir
bien fermé la porte.
Avec commande centralisée (lorsqu’il est
prévu), il est indispensble que toutes les
portes soient parfaitement fermées.
Avec télécommande (lorsqu’il est prévu),
appuyer sur le bouton
Á; pour fermer les
portes.
La fermeture incorrecte d’une seule por-
te empêche le blocage simultané.
IMPORTANT Si une des portières n’est
pas bien fermée ou en cas de panne de
l’installation, le verrouillage centralisé ne
s’enclenchera pas. Après 10/11 manuvres
rapides à la suite les unes des autres, le dis-
positif est déclenché durant environ 30 se-
condesBLOCAGE/DÉBLOCAGE DEPUIS
L’INTÉRIEUR fig. 44
Pour ouvrir
Tirer le levier de commande A.
Avec commande centralisée, l’actionne-
ment du levier Acôté conducteur pro-
voque le déblocage de toutes les portes.
Sur les versions avec télécommande, l'ac-
tionnemen du levier Asur la porte côté
passager ne débloque que la porte concer-
née.Pour bloquer
Pousser le levier de commande Avers la
porte. L’actionnement du levier Acôté
conducteur provoque le verrouillage cen-
tralisé.
Sur les versions avec télécommande, l'ac-
tionnement du levier Asur la porte côté
passager ne débloque que la porte concer-
née.
fig. 43F0S043Abfig. 44F0S044Ab
023-045 ABARTH 500 FR 29-04-2009 9:31 Pagina 44

45
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE
LEVE-GLACES
LEVE-GLACES ELECTRIQUES
AVANT fig. 45
Les dispositifs fonctionnent normalement
lorsque la clé est sur MARet pendant
deux minutes environ après avoir extrai-
te la clé ou l’avoir positionnée sur STOP.
Les deux boutons sont positionnés des
deux côtés du levier de vitesses et com-
mandent:
AL’ouverture/fermeture de la vitre de
la porte gauche.
BL’ouverture/fermeture de la vitre de
la porte droite.
Si l’on maintient le bouton enfoncé pen-
dant quelques secondes, la vitre monte ou
baisse automatiquement (si la clé est sur
MAR).
Une mauvaise utilisation des
lève-glaces électriques peur
s’avérer dangeureuse. Avant et pen-
dant l’actionnement, toujours vérifier
que les passagers soient à l’abri de le-
sions que le mouvement des vitres
pourrait leur infliger directement ou
en entraînant des objets personnels.
ATTENTION
En quittant la voiture, tou-
jours retirer la clé du contact
pour éviter que les lève-glaces élec-
triques, par un actionnement intem-
pestif, puissent constituer un danger
pour les passagers encore à bord.
ATTENTION
fig. 45
TTC
AB
F0S045Ab
023-045 ABARTH 500 FR 29-04-2009 9:31 Pagina 45

46
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

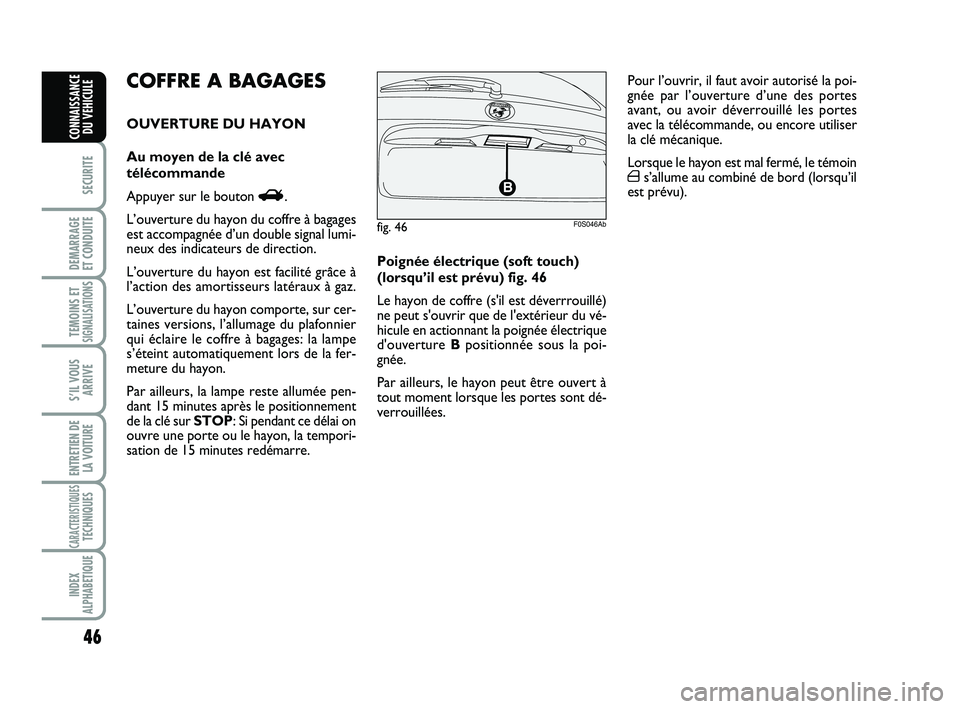

Poignée électrique (soft touch)
(lorsqu’il est prévu) fig. 46
Le hayon de coffre (s'il est déverrrouillé)
ne peut s'ouvrir que de l'extérieur du vé-
hicule en actionnant la poignée électrique
d'ouverture Bpositionnée sous la poi-
gnée.
Par ailleurs, le hayon peut être ouvert à
tout moment lorsque les portes sont dé-
verrouillées.Pour l’ouvrir, il faut avoir autorisé la poi-
gnée par l’ouverture d’une des portes
avant, ou avoir déverrouillé les portes
avec la télécommande, ou encore utiliser
la clé mécanique.
Lorsque le hayon est mal fermé, le témoin
´s’allume au combiné de bord (lorsqu’il
est prévu).
COFFRE A BAGAGES
OUVERTURE DU HAYON
Au moyen de la clé avec
télécommande
Appuyer sur le bouton
R.
L’ouverture du hayon du coffre à bagages
est accompagnée d’un double signal lumi-
neux des indicateurs de direction.
L’ouverture du hayon est facilité grâce à
l’action des amortisseurs latéraux à gaz.
L’ouverture du hayon comporte, sur cer-
taines versions, l’allumage du plafonnier
qui éclaire le coffre à bagages: la lampe
s’éteint automatiquement lors de la fer-
meture du hayon.
Par ailleurs, la lampe reste allumée pen-
dant 15 minutes après le positionnement
de la clé surSTOP: Si pendant ce délai on
ouvre une porte ou le hayon, la tempori-
sation de 15 minutes redémarre.
fig. 46

F0S046Ab
046-062 ABARTH 500 FR 29-04-2009 9:32 Pagina 46

47
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

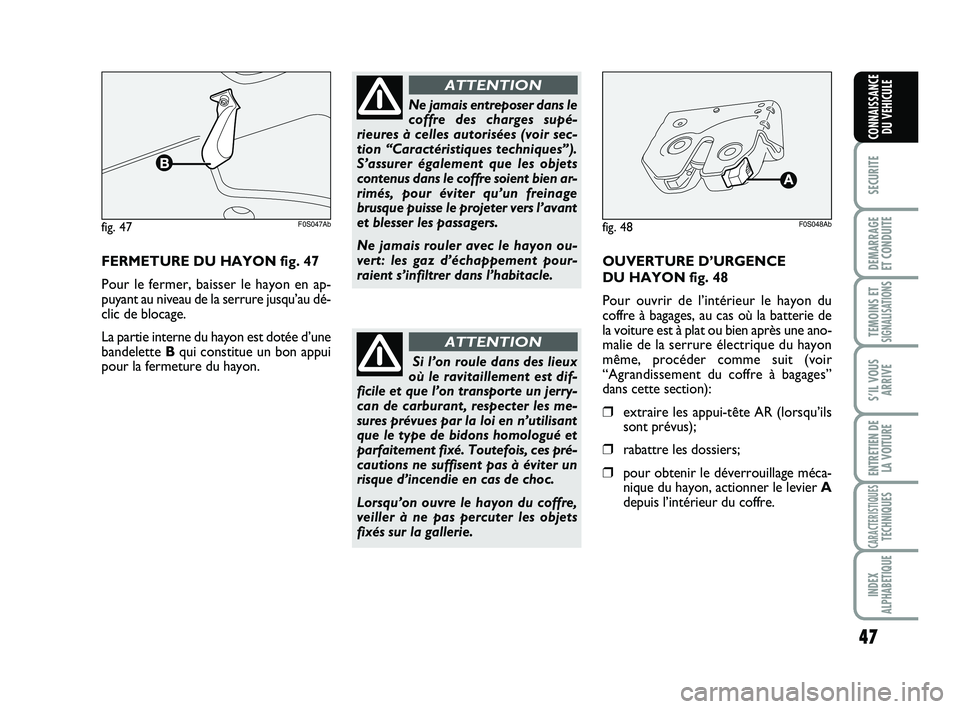

FERMETURE DU HAYON fig. 47
Pour le fermer, baisser le hayon en ap-
puyant au niveau de la serrure jusqu’au dé-
clic de blocage.
La partie interne du hayon est dotée d’une
bandelette Bqui constitue un bon appui
pour la fermeture du hayon.
Ne jamais entreposer dans le
coffre des charges supé-
rieures à celles autorisées (voir sec-
tion “Caractéristiques techniques”).
S’assurer également que les objets
contenus dans le coffre soient bien ar-
rimés, pour éviter qu’un freinage
brusque puisse le projeter vers l’avant
et blesser les passagers.
Ne jamais rouler avec le hayon ou-
vert: les gaz d’échappement pour-
raient s’infiltrer dans l’habitacle.
ATTENTION
Si l’on roule dans des lieux
où le ravitaillement est dif-
ficile et que l’on transporte un jerry-
can de carburant, respecter les me-
sures prévues par la loi en n’utilisant
que le type de bidons homologué et
parfaitement fixé. Toutefois, ces pré-
cautions ne suffisent pas à éviter un
risque d’incendie en cas de choc.
Lorsqu’on ouvre le hayon du coffre,
veiller à ne pas percuter les objets
fixés sur la gallerie.
ATTENTION
OUVERTURE D’URGENCE
DU HAYON fig. 48
Pour ouvrir de l’intérieur le hayon du
coffre à bagages, au cas où la batterie de
la voiture est à plat ou bien après une ano-
malie de la serrure électrique du hayon
même, procéder comme suit (voir
“Agrandissement du coffre à bagages”
dans cette section):
❒extraire les appui-tête AR (lorsqu’ils
sont prévus);
❒rabattre les dossiers;
❒pour obtenir le déverrouillage méca-
nique du hayon, actionner le levier A
depuis l’intérieur du coffre.
fig. 47F0S047Abfig. 48F0S048Ab
046-062 ABARTH 500 FR 29-04-2009 9:32 Pagina 47

48
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

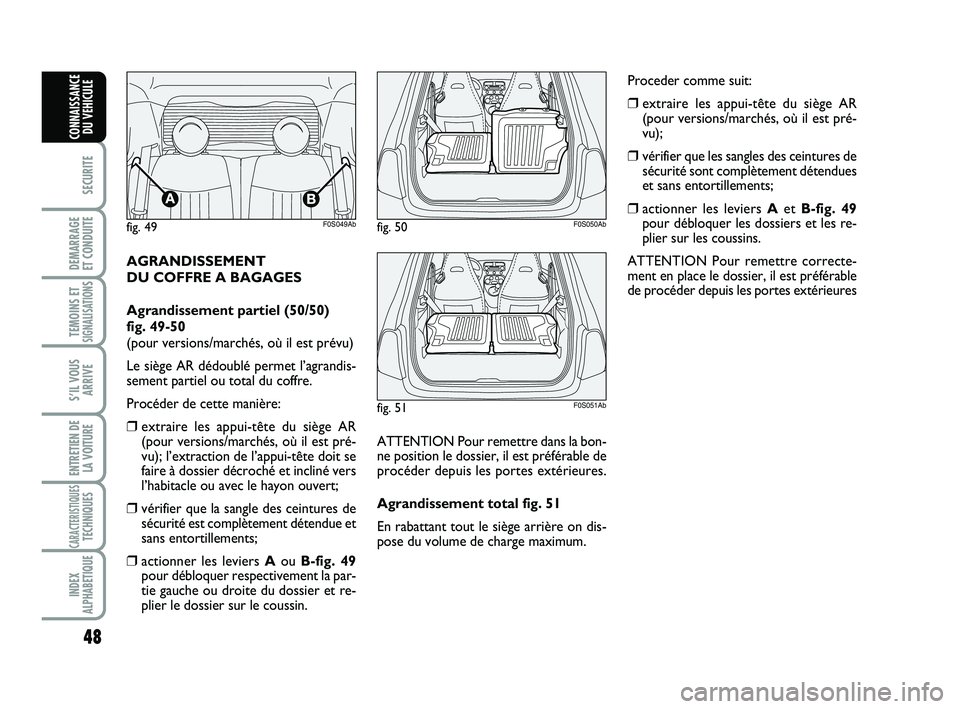

AGRANDISSEMENT
DU COFFRE A BAGAGES
Agrandissement partiel (50/50)
fig. 49-50
(pour versions/marchés, où il est prévu)
Le siège AR dédoublé permet l’agrandis-
sement partiel ou total du coffre.
Procéder de cette manière:
❒extraire les appui-tête du siège AR
(pour versions/marchés, où il est pré-
vu); l’extraction de l’appui-tête doit se
faire à dossier décroché et incliné vers
l’habitacle ou avec le hayon ouvert;
❒vérifier que la sangle des ceintures de
sécurité est complètement détendue et
sans entortillements;
❒actionner les leviers Aou B-fig. 49
pour débloquer respectivement la par-
tie gauche ou droite du dossier et re-
plier le dossier sur le coussin.ATTENTION Pour remettre dans la bon-
ne position le dossier, il est préférable de
procéder depuis les portes extérieures.
Agrandissement total fig. 51
En rabattant tout le siège arrière on dis-
pose du volume de charge maximum.Proceder comme suit:
❒extraire les appui-tête du siège AR
(pour versions/marchés, où il est pré-
vu);
❒vérifier que les sangles des ceintures de
sécurité sont complètement détendues
et sans entortillements;
❒actionner les leviers Aet B-fig. 49
pour débloquer les dossiers et les re-
plier sur les coussins.
ATTENTION Pour remettre correcte-
ment en place le dossier, il est préférable
de procéder depuis les portes extérieures
fig. 49F0S049Abfig. 50F0S050Ab
fig. 51F0S051Ab
046-062 ABARTH 500 FR 29-04-2009 9:32 Pagina 48

49
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

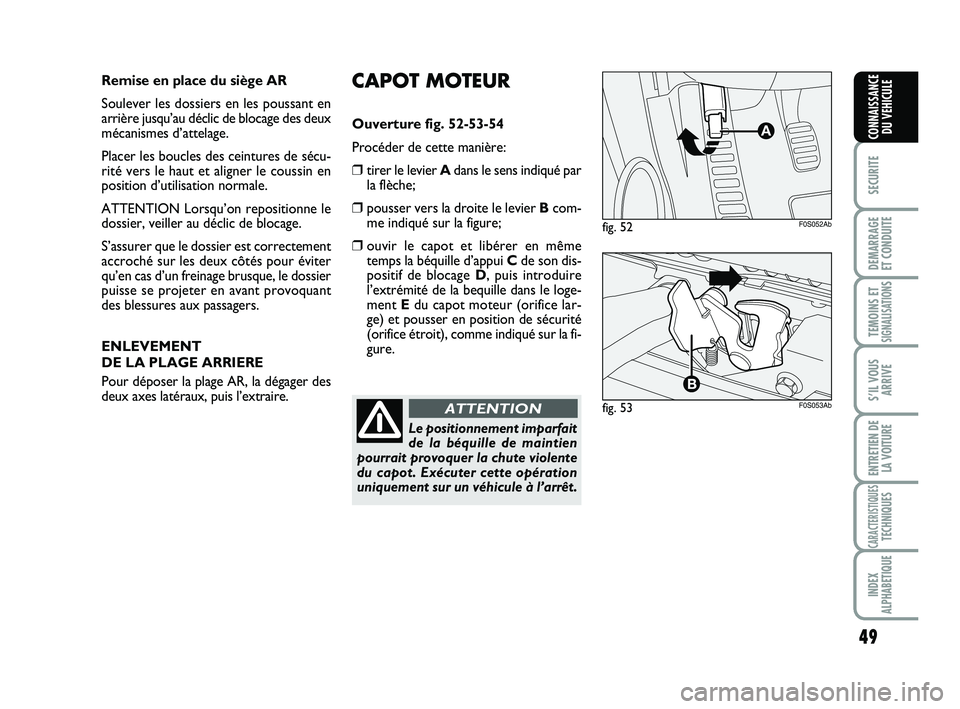

CAPOT MOTEUR
Ouverture fig. 52-53-54
Procéder de cette manière:
❒tirer le levier Adans le sens indiqué par
la flèche;
❒pousser vers la droite le levier Bcom-
me indiqué sur la figure;
❒ouvir le capot et libérer en même
temps la béquille d’appui Cde son dis-
positif de blocage D, puis introduire
l’extrémité de la bequille dans le loge-
ment Edu capot moteur (orifice lar-
ge) et pousser en position de sécurité
(orifice étroit), comme indiqué sur la fi-
gure. Remise en place du siège AR
Soulever les dossiers en les poussant en
arrière jusqu’au déclic de blocage des deux
mécanismes d’attelage.
Placer les boucles des ceintures de sécu-
rité vers le haut et aligner le coussin en
position d’utilisation normale.
ATTENTION Lorsqu’on repositionne le
dossier, veiller au déclic de blocage.
S’assurer que le dossier est correctement
accroché sur les deux côtés pour éviter
qu’en cas d’un freinage brusque, le dossier
puisse se projeter en avant provoquant
des blessures aux passagers.
ENLEVEMENT
DE LA PLAGE ARRIERE
Pour déposer la plage AR, la dégager des
deux axes latéraux, puis l’extraire.
Le positionnement imparfait
de la béquille de maintien
pourrait provoquer la chute violente
du capot. Exécuter cette opération
uniquement sur un véhicule à l’arrêt.
ATTENTION
fig. 52
A
F0S052Ab
fig. 53F0S053Ab
046-062 ABARTH 500 FR 29-04-2009 9:32 Pagina 49
