Abarth 500 2010 Instructieboek (in Dutch)

60
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
INSTALLATIE VAN
ELEKTRISCHE/ELEKTRONISCHE
SYSTEMEN
De elektrische/elektronische systemen die
na aankoop van de auto gemonteerd wor-
den, moeten voorzien zijn van het merk-
teken:
Fiat Auto S.p.A. geeft toestemming dat
zenders/ontvangers worden gemonteerd,
op voorwaarde dat dit professioneel door
een gespecialiseerd bedrijf en volgens de
aanwijzingen van de fabrikant wordt uit-
gevoerd.
WAARSCHUWING Als apparatuur
wordt gemonteerd, waardoor de specifi-
caties van de auto worden gewijzigd, kan
het kentekenbewijs door de verantwoor-
delijke autoriteiten worden ingenomen en
kan de garantie mogelijk vervallen die de
defecten dekt die zowel direct als in direct
veroorzaakt zijn door de genoemde wij-
ziging.
Fiat Auto S.p.A. wijst elke verantwoorde-
lijkheid af voor schade die veroorzaakt is
door de installatie van accessoires die niet
geleverd of aanbevolen zijn door Fiat Au-
to S.p.A. en niet gemonteerd zijn volgens
de bijgeleverde voorschriften.RADIOZENDAPPARATUUR
EN MOBIELE TELEFOONS
Radiozendapparaten (mobiele telefoons,
27 mc en soortgelijke apparatuur) mogen
niet in de auto worden gebruikt, tenzij ge-
bruik wordt gemaakt van aparte antenne
aan de buitenkant van de auto.
WAARSCHUWING Het gebruik van der-
gelijke apparaten in de auto (zonder bui-
tenantenne) kan niet alleen schadelijk zijn
voor de gezondheid van de inzittenden,
maar kan ook storingen in de elektrische
systemen van de auto veroorzaken. Hier-
door wordt de veiligheid in gevaar ge-
bracht.
Bovendien wordt de zend- en ontvangst-
kwaliteit aanzienlijk beperkt door de iso-
lerende eigenschappen van de carrosserie.
Houdt u bij het gebruik van mobiele tele-
foons (GSM, GPRS, UMTS) met het offi-
ciële EU-keurmerk, strikt aan de instruc-
ties die door de fabrikant van de mobiele
telefoon zijn bijgeleverd.EXTRA ACCESSOIRES
Als u na aanschaf van uw auto accessoires
wilt monteren die constante voeding no-
dig hebben (autoradio, anti-diefstalsatel-
lietbewaking enz.), of accessoires die de
elektrische installatie zwaar belasten,
wendt u dan tot het Abarth Servicenet-
werk. Deze kan u de meest geschikte in-
stallaties aanraden uit Lineaccessori
Abarth en controleren of de elektrische
installatie van de auto geschikt is voor het
extra stroomverbruik of dat het noodza-
kelijk is een accu met een grotere capaci-
teit te monteren.
046-062 ABARTH 500 NL 29-04-2009 11:02 Pagina 60

61
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
DOP VAN DE
BRANDSTOFTANK fig. 59
De tankdop Bis voorzien van een koord
Cdat aan het klepje Avastzit, om verlies
van de dop te voorkomen.
Draai de dop Bm.b.v. de contactsleutel
los. Door de hermetische afsluiting kan
een lichte verhoging van de druk in de tank
ontstaan. Het is daarom normaal als u bij
het losdraaien van de tankdop een sissend
geluid hoort. Plaats tijdens het tanken de
dop in de uitsparing op het klepje, zoals in
de figuur is afgebeeld.
TANKEN MET DE AUTO
Tank uitsluitend loodvrije benzine met een
octaangetal van ten minste 95 RON.
WAARSCHUWING Een beschadigde ka-
talysator laat schadelijke stoffen in het uit-
laatgas achter, waardoor het milieu wordt
vervuild.
WAARSCHUWING Tank met de auto
nooit, niet in noodgevallen en ook niet een
klein beetje, loodhoudende benzine. U zou
de katalysator onherstelbaar beschadigen.
TANKINHOUD
Om te zorgen dat de tank volledig gevuld
wordt, moet u twee keer bijvullen nadat
het vulpistool voor de eerste keer afslaat.
Vul niet nog een keer bij om storingen in
het brandstofsysteem te voorkomen..Kom niet dicht bij de vulope-
ning met open vuur of een
brandende sigaret: brandge-
vaar. Houd uw hoofd ook niet
dichtbij de vulopening om te voorko-
men dat u schadelijke dampen in-
ademt.
fig. 59F0S059Ab
046-062 ABARTH 500 NL 29-04-2009 11:02 Pagina 61

62
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
BESCHERMING VAN
HET MILIEU
De emissiereductiesystemen voor benzi-
nemotoren zijn:
❒driewegkatalysator (katalysator);
❒lambdasondes;
❒brandstofdampopvangsysteem.
Laat de motor nooit, ook niet tijdens test-
werkzaamheden, met losgenomen bou-
giekabels draaien.
Onder normale bedrijfsom-
standigheden bereikt de ka-
talysator hoge temperaturen. Parkeer
de auto dus niet boven brandbaar
materiaal (gras, droge bladeren, den-
nennaalden, enz.): brandgevaar.
OPGELET
046-062 ABARTH 500 NL 29-04-2009 11:02 Pagina 62

63
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
VEILIGHEIDSGORDELS...................................................... 64
SBR-SYSTEEM........................................................................ 64
GORDELSPANNERS............................................................ 65
KINDEREN VEILIG VERVOEREN..................................... 67
INBOUWVOORBEREIDING VOOR MONTAGE
KINDERZITJE TYPE “ISOFIX”........................................... 71
FRONTAIRBAGS ................................................................. 73
ZIJ-AIRBAGS (Sidebag - Headbag) .................................... 75
V
V V V
E E E E
I I I I
L L L L
I I I I
G G G G
H H H H
E E E E
I I I I
D D D D
063-078 ABARTH 500 NL 29-04-2009 11:03 Pagina 63

64
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
Als de auto op een steile helling staat, kan
de rolautomaat blokkeren; dit is een nor-
maal verschijnsel. Bovendien blokkeert de
rolautomaat als u de gordel snel uittrekt.
Hij blokkeert ook bij hard remmen, bots-
ingen en bij hoge snelheden in bochten.
De achterbank is voorzien van driepunts-
gordels met rolautomaat.
SBR-SYSTEEM
De auto is uitgerust met het SBR-systeem
(Seat Belt Reminder), dat de bestuurder
en de passagier voor op de volgende wij-
ze waarschuwt als de veiligheidsgordel niet
is omgelegd:
❒de eerste 6 seconden gaat lampje onderbroken akoestisch signaal;
❒de daaropvolgende 96 seconden gaat
lampje derbroken akoestisch signaal.
Wendt u tot het Abarth Servicenetwerk
om het systeem permanent uit te scha-
kelen.
Het SBR-systeem kan ook via het setup-
menu van het display weer worden geac-
tiveerd.
VEILIGHEIDSGORDELS
GEBRUIK VAN DE
VEILIGHEIDSGORDELS fig. 1
Ga goed rechtop zitten, steun tegen de
rugleuning en leg dan de gordel om.
Trek de gordel uit en maak de gordel vast
door de gesp Ain de sluiting Bte druk-
ken, totdat hij hoorbaar blokkeert. Als tij-
dens het uittrekken van de gordel de rol-
automaat blokkeert, laat dan de gordel een
stukje teruglopen en trek de gordel ver-
volgens weer geleidelijk uit.
Druk voor het losmaken van de gordel op
knop C. Begeleid de gordel tijdens het te-
ruglopen, zodat wordt voorkomen dat de
gordelband draait. Via de rolautomaat
wordt de lengte van de gordel automatisch
aangepast aan het postuur van de drager,
waarbij voldoende bewegingsruimte over-
blijft.
fig. 1F0S060Ab
Druk nooit op knop C in een
rijdende auto.
OPGELET
Bedenk dat achterpassagiers
die geen gordel dragen tij-
dens een ernstig ongeval, niet alleen
zelf aan gevaar worden blootgesteld
maar ook gevaar opleveren voor de
inzittenden voor.
OPGELET
063-078 ABARTH 500 NL 29-04-2009 11:03 Pagina 64

65
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
GORDELSPANNERS
Voor een nog effectievere bescherming
zijn de veiligheidsgordels voor van de au-
to voorzien van gordelspanners. Dit sys-
teem trekt bij een heftige frontale en zij-
delingse botsing de gordel enige centime-
ters aan. Op deze wijze worden de inzit-
tenden veel beter op hun plaats gehouden
en wordt de voorwaartse beweging be-
perkt. Als de veiligheidsgordel blokkeert,
geeft dat aan dat de gordelspanner heeft
gewerkt; de gordel rolt niet meer op, ook
niet als hij wordt begeleid.
Bovendien is deze auto uitgerust met een
tweede gordelspanner (gemonteerd na-
bij de dorpellijst) dat, indien ingeschakeld,
de metalen kabel verkort.
WAARSCHUWING Voor een maximale
bescherming door de gordelspanner moet
de veiligheidsgordel zo worden omgelegd
dat hij goed aansluit op borst en bekken.
Tijdens de werking van de gordelspanner
kan er een beetje rook ontsnappen. De-
ze rook is niet schadelijk en duidt niet op
brand. De gordelspanner behoeft geen en-
kel onderhoud of smering. Elke verande-
ring van de oorspronkelijke situatie zal de
werking negatief beïnvloeden. Als de gor-
delspanner door extreme natuurlijke om-
standigheden (bijv. overstromingen en
vloedgolven) met water en modder in
contact is geweest, dan moet de spanner
worden vervangen.TREKKRACHTBEGRENZERS
Om de bescherming van de inzittenden bij
een ongeval te vergroten, zijn de oprol-
automaten van de gordels voor en ach-
ter voorzien van trekkrachtbegrenzers die
tijdens een frontale aanrijding de piekbe-
lasting op de borst en schouders beper-
ken.
ALGEMENE OPMERKINGEN
OVER HET GEBRUIK VAN
VEILIGHEIDSGORDELS
De bestuurder moet zich aan alle lokale
wettelijke voorschriften met betrekking
tot de verplichting en de manier waarop
de gordel wordt gebruikt houden en de
inzittenden hierop wijzen. Leg de veilig-
heidsgordel altijd om voordat u vertrekt.

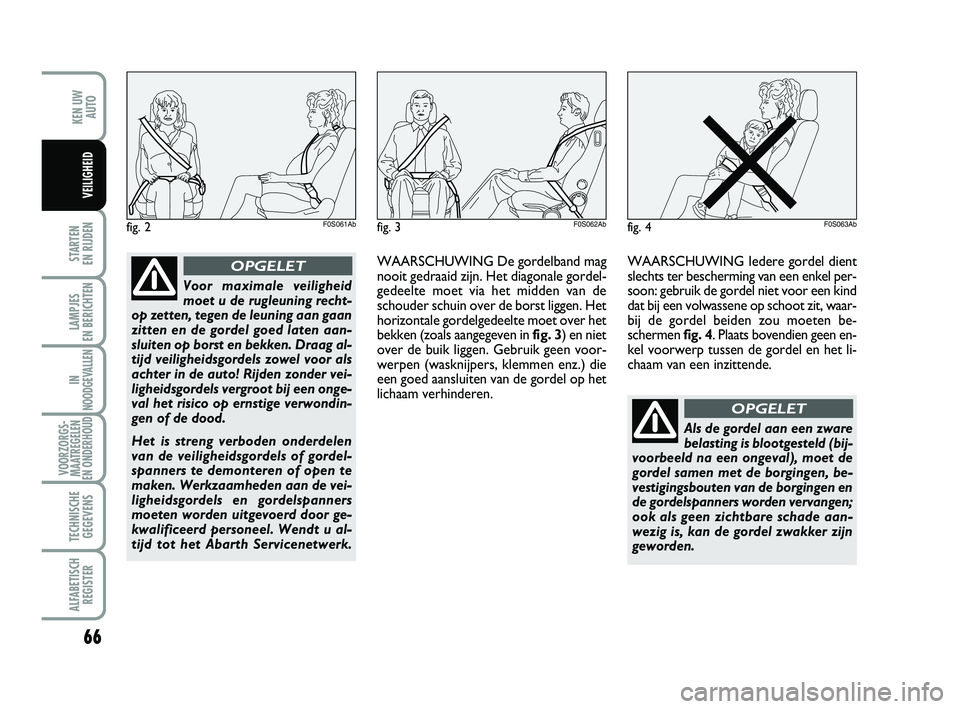

Ook zwangere vrouwen moeten een gor-
del dragen: ook voor de moeder en het
ongeboren kind wordt het risico op ver-
wondingen bij een ongeval kleiner als de
gordel wordt gedragen. Uiteraard moeten
zwangere vrouwen het onderste deel van
de gordel meer naar beneden omleggen,
zodat de gordel over het bekken en on-
der de buik langs loopt (zoals in fig. 2is
aangegeven). De gordelspanner werkt
maar één keer. Als de gor-
delspanners hebben gewerkt, moet u
zich tot het Abarth Servicenetwerk
wenden om ze te laten vervangen. De
geldigheid van het systeem staat ver-
meld op een plaatje dat zich in het
dashboardkastje bevindt: laat voor
het verstrijken van deze termijn het
systeem door het Abarth Servicenet-
werk vervangen.
OPGELET
Werkzaamheden waarbij sto-
ten, sterke trillingen of ver-
hitting (maximaal 100°C ge-
durende ten hoogste 6 uur)
optreden, kunnen de gordelspanners
beschadigen of activeren: bij die om-
standigheden horen niet trillingen die
voortgebracht worden door een slecht
wegdek of door contacten met kleine
obstakels zoals trottoirbanden. Wendt
u altijd tot het Abarth Servicenetwerk.
063-078 ABARTH 500 NL 29-04-2009 11:03 Pagina 65

66
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
fig. 2F0S061Ab
Voor maximale veiligheid
moet u de rugleuning recht-
op zetten, tegen de leuning aan gaan
zitten en de gordel goed laten aan-
sluiten op borst en bekken. Draag al-
tijd veiligheidsgordels zowel voor als
achter in de auto! Rijden zonder vei-
ligheidsgordels vergroot bij een onge-
val het risico op ernstige verwondin-
gen of de dood.
Het is streng verboden onderdelen
van de veiligheidsgordels of gordel-
spanners te demonteren of open te
maken. Werkzaamheden aan de vei-
ligheidsgordels en gordelspanners
moeten worden uitgevoerd door ge-
kwalificeerd personeel. Wendt u al-
tijd tot het Abarth Servicenetwerk.
OPGELETWAARSCHUWING Iedere gordel dient
slechts ter bescherming van een enkel per-
soon: gebruik de gordel niet voor een kind
dat bij een volwassene op schoot zit, waar-
bij de gordel beiden zou moeten be-
schermen fig. 4. Plaats bovendien geen en-
kel voorwerp tussen de gordel en het li-
chaam van een inzittende. WAARSCHUWING De gordelband mag
nooit gedraaid zijn. Het diagonale gordel-
gedeelte moet via het midden van de
schouder schuin over de borst liggen. Het
horizontale gordelgedeelte moet over het
bekken (zoals aangegeven in fig. 3) en niet
over de buik liggen. Gebruik geen voor-
werpen (wasknijpers, klemmen enz.) die
een goed aansluiten van de gordel op het
lichaam verhinderen.
fig. 3F0S062Abfig. 4F0S063Ab
Als de gordel aan een zware
belasting is blootgesteld (bij-
voorbeeld na een ongeval), moet de
gordel samen met de borgingen, be-
vestigingsbouten van de borgingen en
de gordelspanners worden vervangen;
ook als geen zichtbare schade aan-
wezig is, kan de gordel zwakker zijn
geworden.
OPGELET
063-078 ABARTH 500 NL 29-04-2009 11:03 Pagina 66

67
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
HOE U DE
VEILIGHEIDSGORDELS IN
OPTIMALE STAAT HOUDT
Voor het juiste onderhoud van de veilig-
heidsgordels moeten de volgende aanwij-
zingen zorgvuldig worden opgevolgd:
❒zorg dat de gordel goed uitgetrokken
en niet gedraaid is; controleer ook of
de oprolautomaat zonder haperingen
werkt;
❒vervang de gordels na een ongeval, ook
al zijn ze ogenschijnlijk niet beschadigd.
Vervang de gordels ook als de gordel-
spanners in werking zijn geweest;
❒u kunt de gordels met de hand wassen
met water en een neutrale zeep. Spoel
ze uit en laat ze in de schaduw drogen.
Gebruik geen bijtende, blekende of
kleurende middelen. Vermijd het ge-
bruik van alle chemische producten die
het weefsel van de gordel kunnen aan-
tasten;
❒voorkom dat vocht in de oprolauto-
maat komt: de werking van de oprol-
automaten is alleen gegarandeerd, als
ze niet nat zijn geweest;
❒vervang de gordels bij tekenen van slij-
tage of beschadigingen.
KINDEREN VEILIG
VERVOEREN
Voor optimale bescherming bij een onge-
val moeten alle inzittenden zittend reizen
en beschermd worden door goedgekeur-
de veiligheidssystemen.
Dit geldt met name voor kinderen.
Dit is een wettelijk voorschrift volgens
richtlijn 2003/20/EU in alle lidstaten van de
Europese Unie.
Het hoofd van kleine kinderen is in ver-
houding met de rest van het lichaam gro-
ter en zwaarder dan dat van volwassenen,
terwijl spieren en botstructuur nog niet
volledig zijn ontwikkeld.
Daarom moeten kleine kinderen door an-
dere systemen beschermd worden dan
door de veiligheidsgordels.
De resultaten van onderzoek naar de op-
timale bescherming van kleine kinderen
zijn verwerkt in de Europese ECE/R44-
voorschriften die wettelijk verplicht zijn.
De systemen zijn onderverdeeld in vijf
groepen:
Groep 0 - gewicht tot aan 10 kg
Groep 0+ - gewicht tot aan 13 kg
Groep 1 gewicht 9 - 18 kg
Groep 2 gewicht 15 - 25 kg
Groep 3 gewicht: 22 - 36 kg
ZEER GEVAARLIJK: Mon-
teer absoluut geen kinder-
zitje achterstevoren op de
passagiersstoel voor als de
frontairbag aan passagiers-
zijde is ingeschakeld. Als bij
een ongeval de airbag in werking
treedt (opblaast), kan dit ernstig let-
sel en zelfs de dood tot gevolg heb-
ben. Wij raden u aan kinderen altijd
op de zitplaatsen achter te vervoeren,
omdat die plaatsen bij een ongeval de
meeste bescherming bieden. Kinder-
zitjes mogen beslist niet op de voor-
stoel bij een auto met passagiersair-
bag worden geplaatst. Als de airbag
wordt geactiveerd, kan dit verwon-
dingen of de dood tot gevolg hebben,
onafhankelijk van de zwaarte van het
ongeval waardoor de airbag is geac-
tiveerd. Als het nodig is, kunnen kin-
deren op de voorstoel worden ver-
voerd, als de auto is voorzien van een
uitschakelbare passagiersairbag. In
dit geval moet u er absoluut zeker van
zijn dat de airbag is uitgeschakeld
door te controleren of het waarschu-
wingslampje
Fop het instrumen-
tenpaneel brandt (zie “Frontairbag
aan passagierszijde” in het hoofdstuk
“Frontairbags”). Bovendien moet de
stoel zo ver mogelijk naar achteren
zijn geschoven om te voorkomen dat
het kinderzitje eventueel in aanraking
komt met het dashboard.
OPGELET
063-078 ABARTH 500 NL 29-04-2009 11:03 Pagina 67

68
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
Alle systemen moeten zijn voorzien van
de typegoedkeuring en van een goed vast-
gehecht plaatje met het controlemerk, dat
absoluut niet mag worden verwijderd.
Kinderen met een lengte van meer dan
1,50 m worden, met betrekking tot de vei-
ligheidssystemen, gelijkgesteld met vol-
wassenen en moeten dan ook normaal de
veiligheidsgordels omleggen. In Lineacces-
sori Abarth zijn kinderzitjes opgenomen
voor elke gewichtsgroep.
Wij raden het gebruik van deze kinder-
zitjes aan, ze speciaal zijn ontworpen en
ontwikkeld voor de Abarth-modellen.GROEP 0 en 0+
Kinderen tot 13 kg moeten in babyzitjes
worden vervoerd die achterstevoren zijn
geplaatst, waardoor het achterhoofd
wordt gesteund en bij plotseling remmen
de nek niet wordt belast.
Het wiegje moet op zijn plaats worden ge-
houden door de veiligheidsgordel, zoals in
fig. 5is aangegeven; het kind moet op zijn
beurt worden beschermd door de gordels
van het wiegje.
fig. 5F0S064Ab
GROEP 1
Kinderen met een gewicht tussen 9 en 18
kg moeten worden vervoerd in kinder-
zitjes met een kussen die naar voren zijn
gekeerd, waarbij de veiligheidsgordel van
de auto zowel het kinderzitje als het kind
op zijn plaats moet houden fig. 6.
fig. 6F0S065Ab
De afbeeldingen dienen alleen ter illustratie van de bevestiging. Houdt
u voor de montage van het kinderzitje aan de instructies. De fabrikant
is verplicht deze instructies bij te leveren.
Er bestaan kinderzitjes die geschikt zijn voor de gewichtsgroepen 0 en 1 die uit-
gerust zijn met een bevestigingspunt achter. Vanwege het gewicht kan het ge-
vaarlijk zijn als ze verkeerd worden gemonteerd (bijvoorbeeld als een kussen tus-
sen het kinderzitje en de veiligheidsgordels van de auto wordt geplaatst). Houdt
u voor de montage strikt aan de bijgeleverde instructies.
OPGELET
063-078 ABARTH 500 NL 29-04-2009 11:03 Pagina 68

69
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
GROEP 3
Bij kinderen met een gewicht tussen 22 en
36 kg is de borstomvang van dien aard dat
de kinderen gewoon tegen de rugleuning
kunnen steunen en niet meer in een kin-
derzitje hoeven te worden vervoerd.
In fig. 8is een voorbeeld gegeven van de
juiste manier waarop een kind op een ach-
terste zitplaats moet plaatsnemen.
Kinderen die langer zijn dan 1,50 m kun-
nen net zoals volwassenen de veiligheids-
gordels omleggen.
fig. 8F0S067Ab
De afbeeldingen dienen al-
leen ter illustratie van de be-
vestiging. Houdt u voor de montage
van het kinderzitje aan de instructies.
De fabrikant is verplicht deze in-
structies bij te leveren.
OPGELET
GROEP 2
Kinderen met een gewicht tussen 15 en
25 kg kunnen direct door de veiligheids-
gordels van de auto worden beschermd
fig 7.
Kinderen moeten zo in de kinderzitjes
worden geplaatst, dat het diagonale gor-
delgedeelte schuin over de borst en niet
langs de nek ligt. Het horizontale gordel-
gedeelte moet over het bekken en niet
over de buik van het kind liggen.
fig. 7F0S066Ab
De afbeeldingen dienen al-
leen ter illustratie van de be-
vestiging. Houdt u voor de montage
van het kinderzitje aan de instructies.
De fabrikant is verplicht deze in-
structies bij te leveren.
OPGELET
063-078 ABARTH 500 NL 29-04-2009 11:03 Pagina 69
