Abarth 500 2014 Libretto Uso Manutenzione (in Italian)

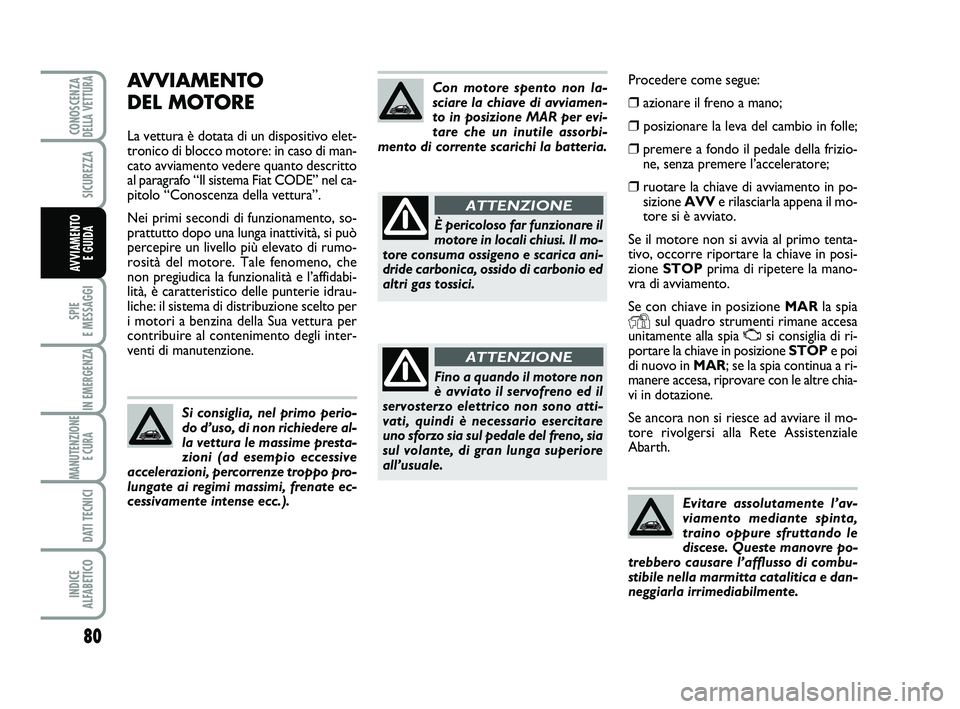

Evitare assolutamente l’av-
viamento mediante spinta,
traino oppure sfruttando le
discese. Queste manovre po-
trebbero causare l’afflusso di combu-
stibile nella marmitta catalitica e dan-
neggiarla irrimediabilmente. Procedere come segue:
❒azionare il freno a mano;
❒posizionare la leva del cambio in folle;
❒premere a fondo il pedale della frizio-
ne, senza premere l’acceleratore;
❒ruotare la chiave di avviamento in po-
sizione AVVe rilasciarla appena il mo-
tore si è avviato.
Se il motore non si avvia al primo tenta-
tivo, occorre riportare la chiave in posi-
zione STOPprima di ripetere la mano-
vra di avviamento.
Se con chiave in posizione MARla spia
Ysul quadro strumenti rimane accesa
unitamente alla spia Usi consiglia di ri-
portare la chiave in posizione STOPe poi
di nuovo in MAR; se la spia continua a ri-
manere accesa, riprovare con le altre chia-
vi in dotazione.
Se ancora non si riesce ad avviare il mo-
tore rivolgersi alla Rete Assistenziale
Abarth.
AVVIAMENTO
DEL MOTORE
La vettura è dotata di un dispositivo elet-
tronico di blocco motore: in caso di man-
cato avviamento vedere quanto descritto
al paragrafo “Il sistema Fiat CODE” nel ca-
pitolo “Conoscenza della vettura”.
Nei primi secondi di funzionamento, so-
prattutto dopo una lunga inattività, si può
percepire un livello più elevato di rumo-
rosità del motore. Tale fenomeno, che
non pregiudica la funzionalità e l’affidabi-
lità, è caratteristico delle punterie idrau-
liche: il sistema di distribuzione scelto per
i motori a benzina della Sua vettura per
contribuire al contenimento degli inter-
venti di manutenzione.
80
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
Si consiglia, nel primo perio-
do d’uso, di non richiedere al-
la vettura le massime presta-
zioni (ad esempio eccessive
accelerazioni, percorrenze troppo pro-
lungate ai regimi massimi, frenate ec-
cessivamente intense ecc.).
Con motore spento non la-
sciare la chiave di avviamen-
to in posizione MAR per evi-
tare che un inutile assorbi-
mento di corrente scarichi la batteria.
È pericoloso far funzionare il
motore in locali chiusi. Il mo-
tore consuma ossigeno e scarica ani-
dride carbonica, ossido di carbonio ed
altri gas tossici.
ATTENZIONE
Fino a quando il motore non
è avviato il servofreno ed il
servosterzo elettrico non sono atti-
vati, quindi è necessario esercitare
uno sforzo sia sul pedale del freno, sia
sul volante, di gran lunga superiore
all’usuale.
ATTENZIONE
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 80

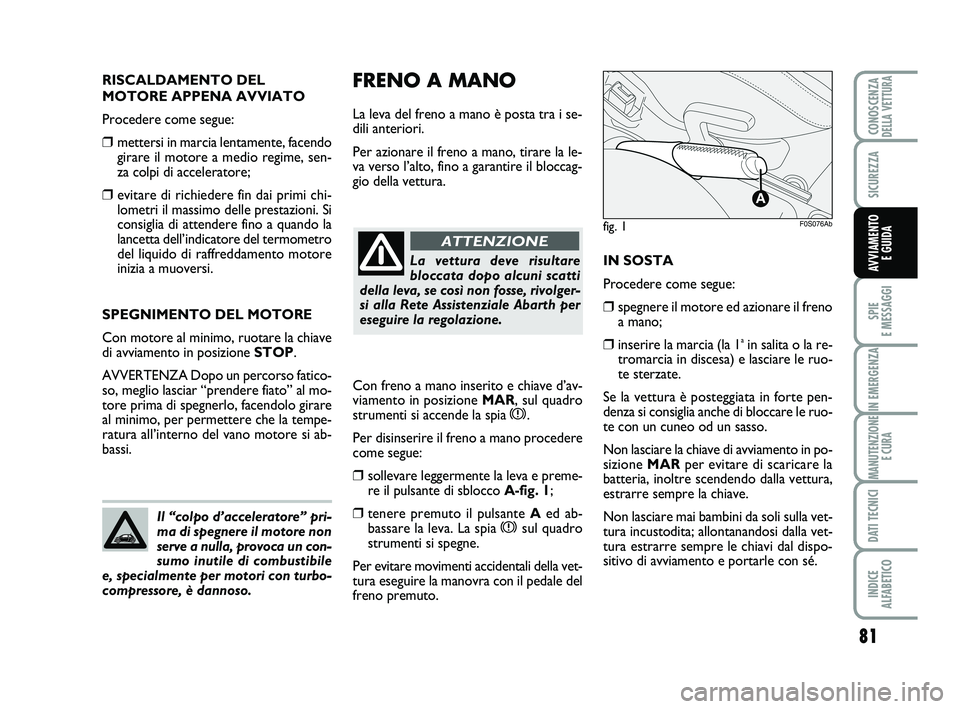

81
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
FRENO A MANO
La leva del freno a mano è posta tra i se-
dili anteriori.
Per azionare il freno a mano, tirare la le-
va verso l’alto, fino a garantire il bloccag-
gio della vettura.
IN SOSTA
Procedere come segue:
❒spegnere il motore ed azionare il freno
a mano;
❒inserire la marcia (la 1ain salita o la re-
tromarcia in discesa) e lasciare le ruo-
te sterzate.
Se la vettura è posteggiata in forte pen-
denza si consiglia anche di bloccare le ruo-
te con un cuneo od un sasso.
Non lasciare la chiave di avviamento in po-
sizione MARper evitare di scaricare la
batteria, inoltre scendendo dalla vettura,
estrarre sempre la chiave.
Non lasciare mai bambini da soli sulla vet-
tura incustodita; allontanandosi dalla vet-
tura estrarre sempre le chiavi dal dispo-
sitivo di avviamento e portarle con sé. RISCALDAMENTO DEL
MOTORE APPENA AVVIATO
Procedere come segue:
❒mettersi in marcia lentamente, facendo
girare il motore a medio regime, sen-
za colpi di acceleratore;
❒evitare di richiedere fin dai primi chi-
lometri il massimo delle prestazioni. Si
consiglia di attendere fino a quando la
lancetta dell’indicatore del termometro
del liquido di raffreddamento motore
inizia a muoversi.
SPEGNIMENTO DEL MOTORE
Con motore al minimo, ruotare la chiave
di avviamento in posizione STOP.
AVVERTENZA Dopo un percorso fatico-
so, meglio lasciar “prendere fiato” al mo-
tore prima di spegnerlo, facendolo girare
al minimo, per permettere che la tempe-
ratura all’interno del vano motore si ab-
bassi.
fig. 1F0S076Ab
Il “colpo d’acceleratore” pri-
ma di spegnere il motore non
serve a nulla, provoca un con-
sumo inutile di combustibile
e, specialmente per motori con turbo-
compressore, è dannoso.
La vettura deve risultare
bloccata dopo alcuni scatti
della leva, se così non fosse, rivolger-
si alla Rete Assistenziale Abarth per
eseguire la regolazione.
ATTENZIONE
Con freno a mano inserito e chiave d’av-
viamento in posizione MAR, sul quadro
strumenti si accende la spia
x.
Per disinserire il freno a mano procedere
come segue:
❒sollevare leggermente la leva e preme-
re il pulsante di sblocco A-fig. 1;
❒tenere premuto il pulsante Aed ab-
bassare la leva. La spia xsul quadro
strumenti si spegne.
Per evitare movimenti accidentali della vet-
tura eseguire la manovra con il pedale del
freno premuto.
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 81

82
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA

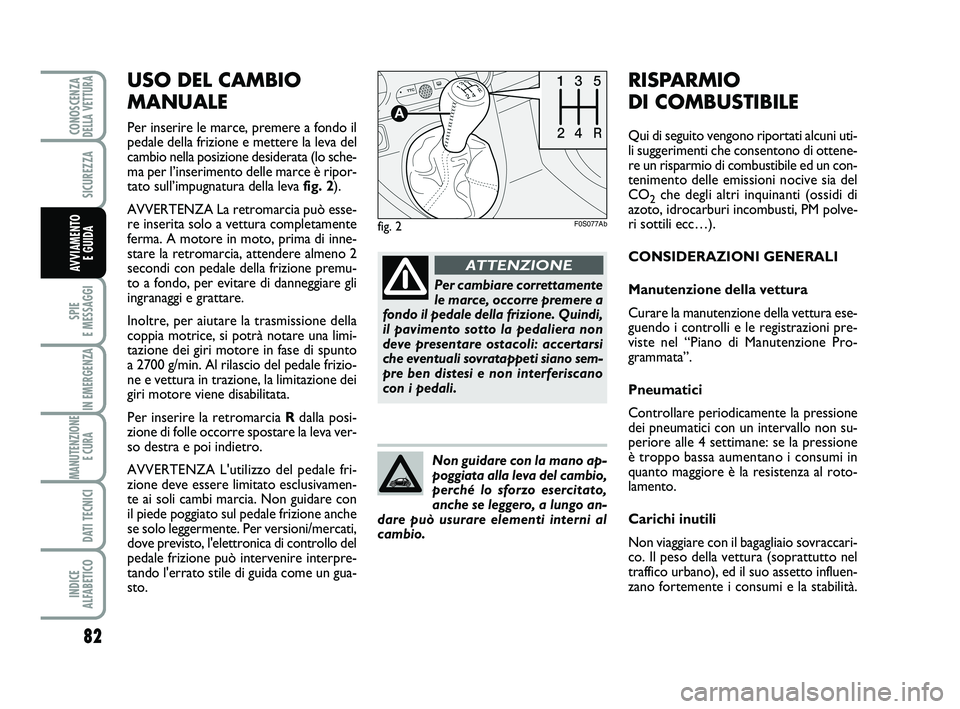

USO DEL CAMBIO
MANUALE
Per inserire le marce, premere a fondo il
pedale della frizione e mettere la leva del
cambio nella posizione desiderata (lo sche-
ma per l’inserimento delle marce è ripor-
tato sull’impugnatura della leva fig. 2).
AVVERTENZA La retromarcia può esse-
re inserita solo a vettura completamente
ferma. A motore in moto, prima di inne-
stare la retromarcia, attendere almeno 2
secondi con pedale della frizione premu-
to a fondo, per evitare di danneggiare gli
ingranaggi e grattare.
Inoltre, per aiutare la trasmissione della
coppia motrice, si potrà notare una limi-
tazione dei giri motore in fase di spunto
a 2700 g/min. Al rilascio del pedale frizio-
ne e vettura in trazione, la limitazione dei
giri motore viene disabilitata.
Per inserire la retromarcia Rdalla posi-
zione di folle occorre spostare la leva ver-
so destra e poi indietro.
AVVERTENZA L'utilizzo del pedale fri-
zione deve essere limitato esclusivamen-
te ai soli cambi marcia. Non guidare con
il piede poggiato sul pedale frizione anche
se solo leggermente. Per versioni/mercati,
dove previsto, l'elettronica di controllo del
pedale frizione può intervenire interpre-
tando l'errato stile di guida come un gua-
sto.
fig. 2F0S077Ab
Per cambiare correttamente
le marce, occorre premere a
fondo il pedale della frizione. Quindi,
il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi
che eventuali sovratappeti siano sem-
pre ben distesi e non interferiscano
con i pedali.
ATTENZIONE
Non guidare con la mano ap-
poggiata alla leva del cambio,
perché lo sforzo esercitato,
anche se leggero, a lungo an-
dare può usurare elementi interni al
cambio.
RISPARMIO
DI COMBUSTIBILE
Qui di seguito vengono riportati alcuni uti-
li suggerimenti che consentono di ottene-
re un risparmio di combustibile ed un con-
tenimento delle emissioni nocive sia del
CO
2che degli altri inquinanti (ossidi di
azoto, idrocarburi incombusti, PM polve-
ri sottili ecc…).
CONSIDERAZIONI GENERALI
Manutenzione della vettura
Curare la manutenzione della vettura ese-
guendo i controlli e le registrazioni pre-
viste nel “Piano di Manutenzione Pro-
grammata”.
Pneumatici
Controllare periodicamente la pressione
dei pneumatici con un intervallo non su-
periore alle 4 settimane: se la pressione
è troppo bassa aumentano i consumi in
quanto maggiore è la resistenza al roto-
lamento.
Carichi inutili
Non viaggiare con il bagagliaio sovraccari-
co. Il peso della vettura (soprattutto nel
traffico urbano), ed il suo assetto influen-
zano fortemente i consumi e la stabilità.
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 82

83
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA

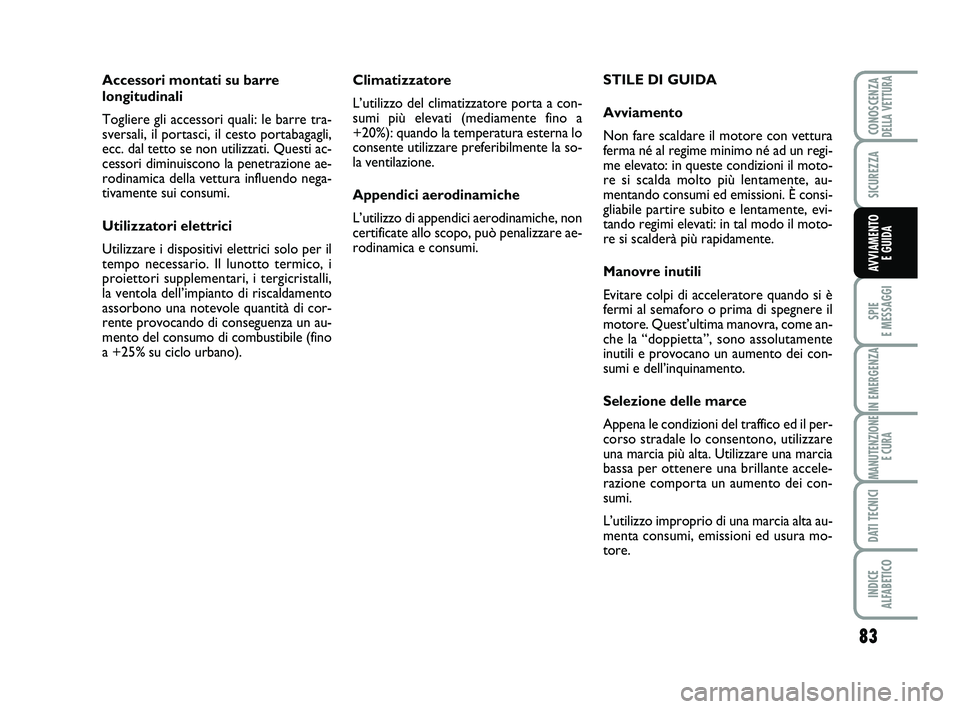

Climatizzatore
L’utilizzo del climatizzatore porta a con-
sumi più elevati (mediamente fino a
+20%): quando la temperatura esterna lo
consente utilizzare preferibilmente la so-
la ventilazione.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non
certificate allo scopo, può penalizzare ae-
rodinamica e consumi.STILE DI GUIDA
Avviamento
Non fare scaldare il motore con vettura
ferma né al regime minimo né ad un regi-
me elevato: in queste condizioni il moto-
re si scalda molto più lentamente, au-
mentando consumi ed emissioni. È consi-
gliabile partire subito e lentamente, evi-
tando regimi elevati: in tal modo il moto-
re si scalderà più rapidamente.
Manovre inutili
Evitare colpi di acceleratore quando si è
fermi al semaforo o prima di spegnere il
motore. Quest’ultima manovra, come an-
che la “doppietta”, sono assolutamente
inutili e provocano un aumento dei con-
sumi e dell’inquinamento.
Selezione delle marce
Appena le condizioni del traffico ed il per-
corso stradale lo consentono, utilizzare
una marcia più alta. Utilizzare una marcia
bassa per ottenere una brillante accele-
razione comporta un aumento dei con-
sumi.
L’utilizzo improprio di una marcia alta au-
menta consumi, emissioni ed usura mo-
tore. Accessori montati su barre
longitudinali
Togliere gli accessori quali: le barre tra-
sversali, il portasci, il cesto portabagagli,
ecc. dal tetto se non utilizzati. Questi ac-
cessori diminuiscono la penetrazione ae-
rodinamica della vettura influendo nega-
tivamente sui consumi.
Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per il
tempo necessario. Il lunotto termico, i
proiettori supplementari, i tergicristalli,
la ventola dell’impianto di riscaldamento
assorbono una notevole quantità di cor-
rente provocando di conseguenza un au-
mento del consumo di combustibile (fino
a +25% su ciclo urbano).
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 83

84
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA

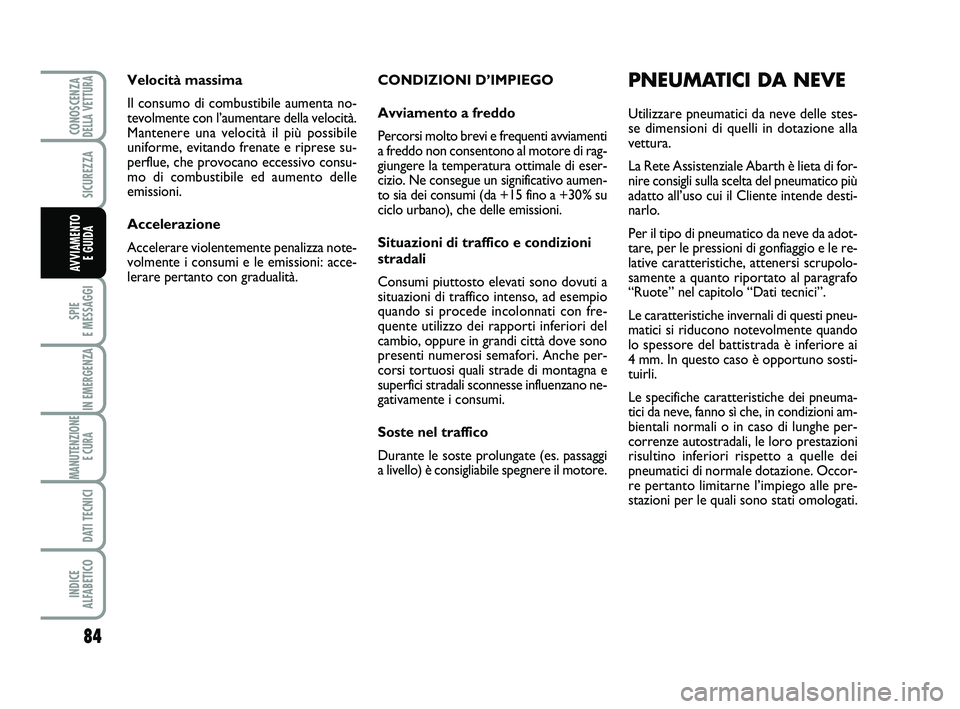

CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti avviamenti
a freddo non consentono al motore di rag-
giungere la temperatura ottimale di eser-
cizio. Ne consegue un significativo aumen-
to sia dei consumi (da +15 fino a +30% su
ciclo urbano), che delle emissioni.
Situazioni di traffico e condizioni
stradali
Consumi piuttosto elevati sono dovuti a
situazioni di traffico intenso, ad esempio
quando si procede incolonnati con fre-
quente utilizzo dei rapporti inferiori del
cambio, oppure in grandi città dove sono
presenti numerosi semafori. Anche per-
corsi tortuosi quali strade di montagna e
superfici stradali sconnesse influenzano ne-
gativamente i consumi.
Soste nel traffico
Durante le soste prolungate (es. passaggi
a livello) è consigliabile spegnere il motore. Velocità massima
Il consumo di combustibile aumenta no-
tevolmente con l’aumentare della velocità.
Mantenere una velocità il più possibile
uniforme, evitando frenate e riprese su-
perflue, che provocano eccessivo consu-
mo di combustibile ed aumento delle
emissioni.
Accelerazione
Accelerare violentemente penalizza note-
volmente i consumi e le emissioni: acce-
lerare pertanto con gradualità.PNEUMATICI DA NEVE
Utilizzare pneumatici da neve delle stes-
se dimensioni di quelli in dotazione alla
vettura.
La Rete Assistenziale Abarth è lieta di for-
nire consigli sulla scelta del pneumatico più
adatto all’uso cui il Cliente intende desti-
narlo.
Per il tipo di pneumatico da neve da adot-
tare, per le pressioni di gonfiaggio e le re-
lative caratteristiche, attenersi scrupolo-
samente a quanto riportato al paragrafo
“Ruote” nel capitolo “Dati tecnici”.
Le caratteristiche invernali di questi pneu-
matici si riducono notevolmente quando
lo spessore del battistrada è inferiore ai
4 mm. In questo caso è opportuno sosti-
tuirli.
Le specifiche caratteristiche dei pneuma-
tici da neve, fanno sì che, in condizioni am-
bientali normali o in caso di lunghe per-
correnze autostradali, le loro prestazioni
risultino inferiori rispetto a quelle dei
pneumatici di normale dotazione. Occor-
re pertanto limitarne l’impiego alle pre-
stazioni per le quali sono stati omologati.
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 84

85
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
LUNGA INATTIVITÀ
DELLA VETTURA
Se la vettura deve rimanere ferma per più
di un mese, osservare queste precauzioni:
❒sistemare la vettura in un locale coper-
to, asciutto e possibilmente arieggiato;
❒inserire una marcia;
❒verificare che il freno a mano non sia in-
serito;
❒scollegare il morsetto negativo dal po-
lo della batteria e controllare lo stato
di carica (vedere paragrafo “Batteria -
Controllo stato di carica e livello elet-
trolito” al capitolo “Manutenzione e
Cura”);
❒pulire e proteggere le parti verniciate

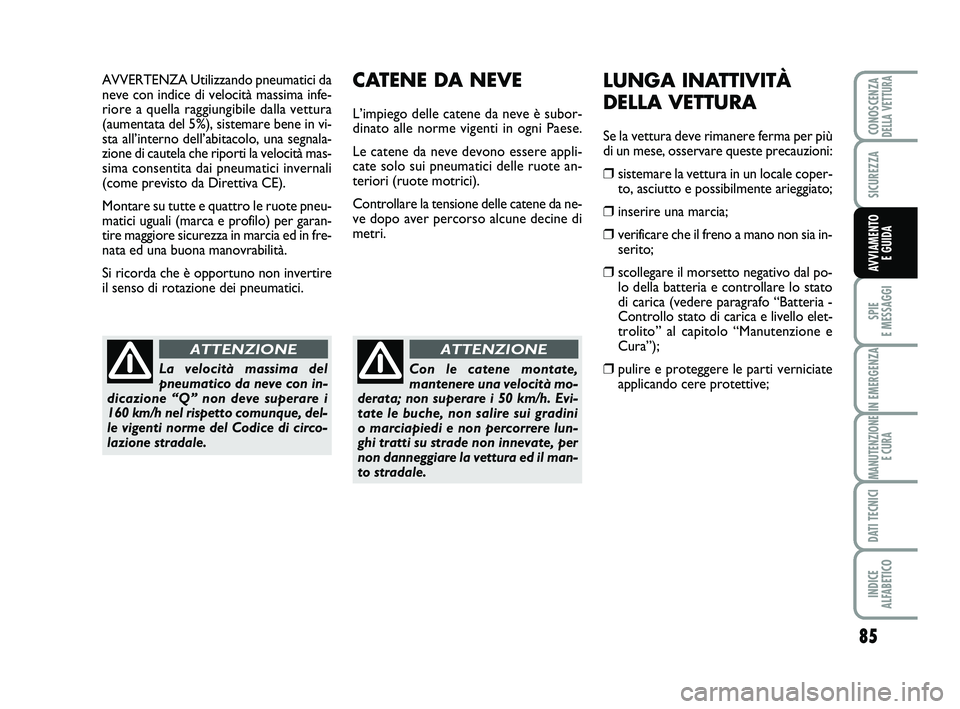

applicando cere protettive;La velocità massima del
pneumatico da neve con in-
dicazione “Q” non deve superare i
160 km/h nel rispetto comunque, del-
le vigenti norme del Codice di circo-
lazione stradale.
ATTENZIONE
Con le catene montate,
mantenere una velocità mo-
derata; non superare i 50 km/h. Evi-
tate le buche, non salire sui gradini
o marciapiedi e non percorrere lun-
ghi tratti su strade non innevate, per
non danneggiare la vettura ed il man-
to stradale.
ATTENZIONE
AVVERTENZA Utilizzando pneumatici da
neve con indice di velocità massima infe-
riore a quella raggiungibile dalla vettura
(aumentata del 5%), sistemare bene in vi-
sta all’interno dell’abitacolo, una segnala-
zione di cautela che riporti la velocità mas-
sima consentita dai pneumatici invernali
(come previsto da Direttiva CE).
Montare su tutte e quattro le ruote pneu-
matici uguali (marca e profilo) per garan-
tire maggiore sicurezza in marcia ed in fre-
nata ed una buona manovrabilità.
Si ricorda che è opportuno non invertire
il senso di rotazione dei pneumatici.CATENE DA NEVE
L’impiego delle catene da neve è subor-
dinato alle norme vigenti in ogni Paese.
Le catene da neve devono essere appli-
cate solo sui pneumatici delle ruote an-
teriori (ruote motrici).
Controllare la tensione delle catene da ne-
ve dopo aver percorso alcune decine di
metri.
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 85

86
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA

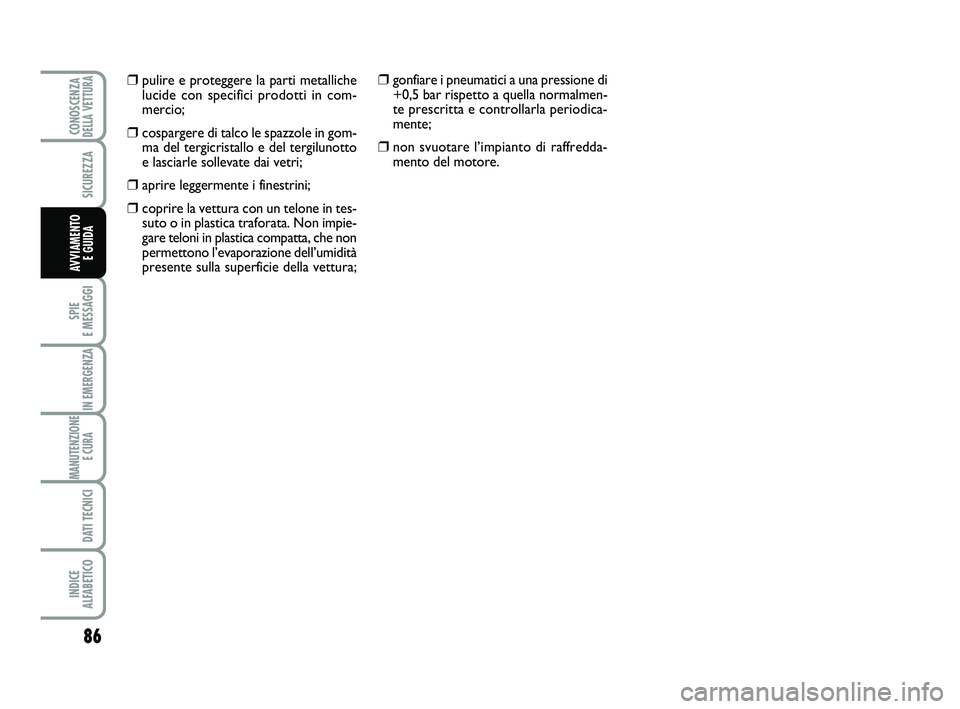

❒pulire e proteggere la parti metalliche
lucide con specifici prodotti in com-
mercio;
❒cospargere di talco le spazzole in gom-
ma del tergicristallo e del tergilunotto
e lasciarle sollevate dai vetri;
❒aprire leggermente i finestrini;
❒coprire la vettura con un telone in tes-
suto o in plastica traforata. Non impie-
gare teloni in plastica compatta, che non
permettono l’evaporazione dell’umidità
presente sulla superficie della vettura;
❒gonfiare i pneumatici a una pressione di
+0,5 bar rispetto a quella normalmen-
te prescritta e controllarla periodica-
mente;
❒non svuotare l’impianto di raffredda-
mento del motore.
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 86

87
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

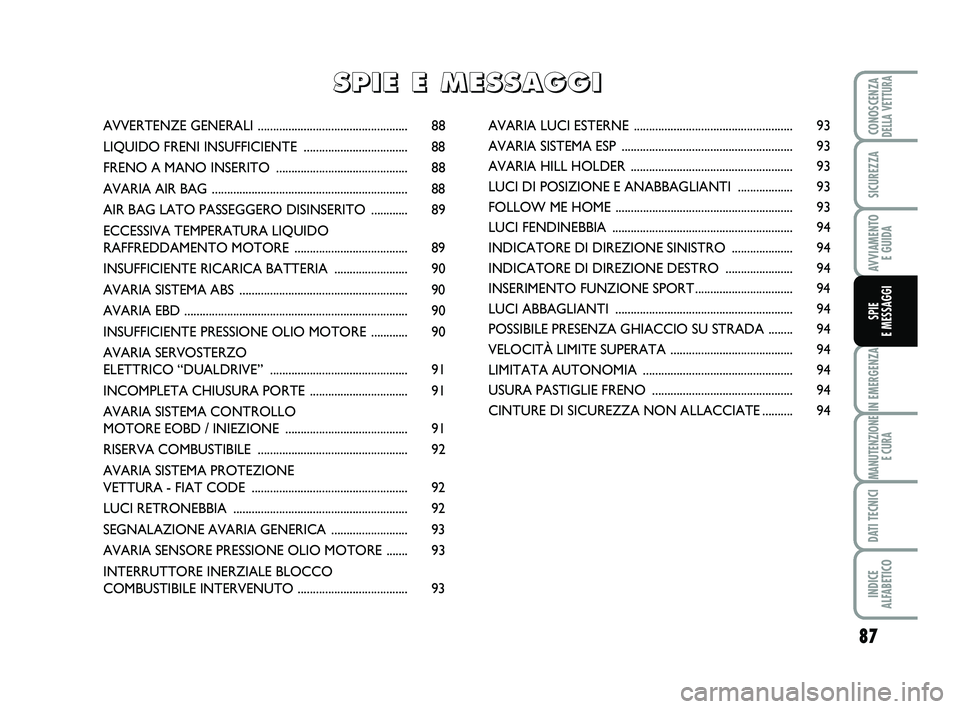

AVVERTENZE GENERALI ................................................. 88
LIQUIDO FRENI INSUFFICIENTE .................................. 88
FRENO A MANO INSERITO ........................................... 88
AVARIA AIR BAG ................................................................ 88
AIR BAG LATO PASSEGGERO DISINSERITO ............ 89
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE ..................................... 89
INSUFFICIENTE RICARICA BATTERIA ........................ 90
AVARIA SISTEMA ABS ....................................................... 90
AVARIA EBD ......................................................................... 90
INSUFFICIENTE PRESSIONE OLIO MOTORE ............ 90
AVARIA SERVOSTERZO
ELETTRICO “DUALDRIVE” ............................................. 91
INCOMPLETA CHIUSURA PORTE ................................ 91
AVARIA SISTEMA CONTROLLO
MOTORE EOBD / INIEZIONE ........................................ 91
RISERVA COMBUSTIBILE ................................................. 92
AVARIA SISTEMA PROTEZIONE
VETTURA - FIAT CODE ................................................... 92
LUCI RETRONEBBIA ......................................................... 92
SEGNALAZIONE AVARIA GENERICA ......................... 93
AVARIA SENSORE PRESSIONE OLIO MOTORE ....... 93
INTERRUTTORE INERZIALE BLOCCO
COMBUSTIBILE INTERVENUTO .................................... 93AVARIA LUCI ESTERNE .................................................... 93
AVARIA SISTEMA ESP ........................................................ 93
AVARIA HILL HOLDER ..................................................... 93
LUCI DI POSIZIONE E ANABBAGLIANTI .................. 93
FOLLOW ME HOME .......................................................... 93
LUCI FENDINEBBIA ........................................................... 94
INDICATORE DI DIREZIONE SINISTRO .................... 94
INDICATORE DI DIREZIONE DESTRO ...................... 94
INSERIMENTO FUNZIONE SPORT................................ 94
LUCI ABBAGLIANTI .......................................................... 94
POSSIBILE PRESENZA GHIACCIO SU STRADA ........ 94
VELOCITÀ LIMITE SUPERATA ........................................ 94
LIMITATA AUTONOMIA ................................................. 94
USURA PASTIGLIE FRENO .............................................. 94
CINTURE DI SICUREZZA NON ALLACCIATE .......... 94
S S
P P
I I
E E

E E

M M
E E
S S
S S
A A
G G
G G
I I
087-094 ABARTH 500 1ed IT:089-098 FIAT 500 IT 23-05-2012 11:57 Pagina 87

88
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

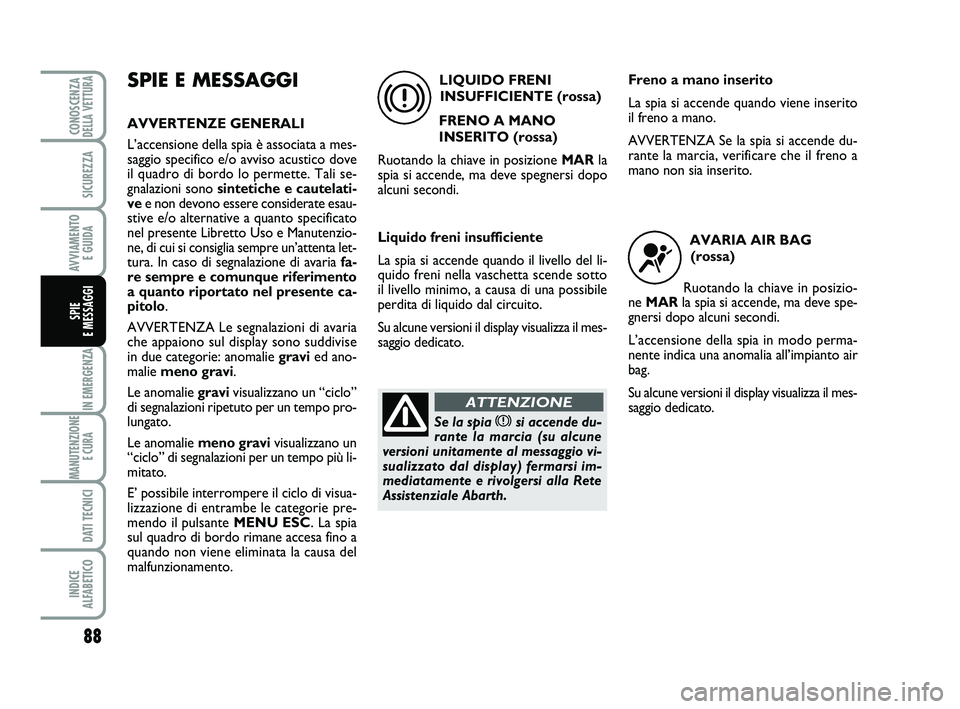

SPIE E MESSAGGI
AVVERTENZE GENERALI
L’accensione della spia è associata a mes-
saggio specifico e/o avviso acustico dove
il quadro di bordo lo permette. Tali se-
gnalazioni sono sintetiche e cautelati-
vee non devono essere considerate esau-
stive e/o alternative a quanto specificato
nel presente Libretto Uso e Manutenzio-
ne, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fa-
re sempre e comunque riferimento
a quanto riportato nel presente ca-
pitolo.
AVVERTENZA Le segnalazioni di avaria
che appaiono sul display sono suddivise
in due categorie: anomalie gravied ano-
malie meno gravi.
Le anomalie gravivisualizzano un “ciclo”
di segnalazioni ripetuto per un tempo pro-
lungato.
Le anomalie meno gravivisualizzano un
“ciclo” di segnalazioni per un tempo più li-
mitato.
E’ possibile interrompere il ciclo di visua-
lizzazione di entrambe le categorie pre-
mendo il pulsante MENU ESC. La spia
sul quadro di bordo rimane accesa fino a
quando non viene eliminata la causa del
malfunzionamento.LIQUIDO FRENI
INSUFFICIENTE (rossa)
FRENO A MANO
INSERITO (rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del li-
quido freni nella vaschetta scende sotto
il livello minimo, a causa di una possibile
perdita di liquido dal circuito.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
x
Se la spia xsi accende du-
rante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) fermarsi im-
mediatamente e rivolgersi alla Rete
Assistenziale Abarth.
ATTENZIONE
Freno a mano inserito
La spia si accende quando viene inserito
il freno a mano.
AVVERTENZA Se la spia si accende du-
rante la marcia, verificare che il freno a
mano non sia inserito.
AVARIA AIR BAG
(rossa)
Ruotando la chiave in posizio-
ne MARla spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
L’accensione della spia in modo perma-
nente indica una anomalia all’impianto air
bag.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
¬
087-094 ABARTH 500 1ed IT:089-098 FIAT 500 IT 23-05-2012 11:57 Pagina 88

89
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

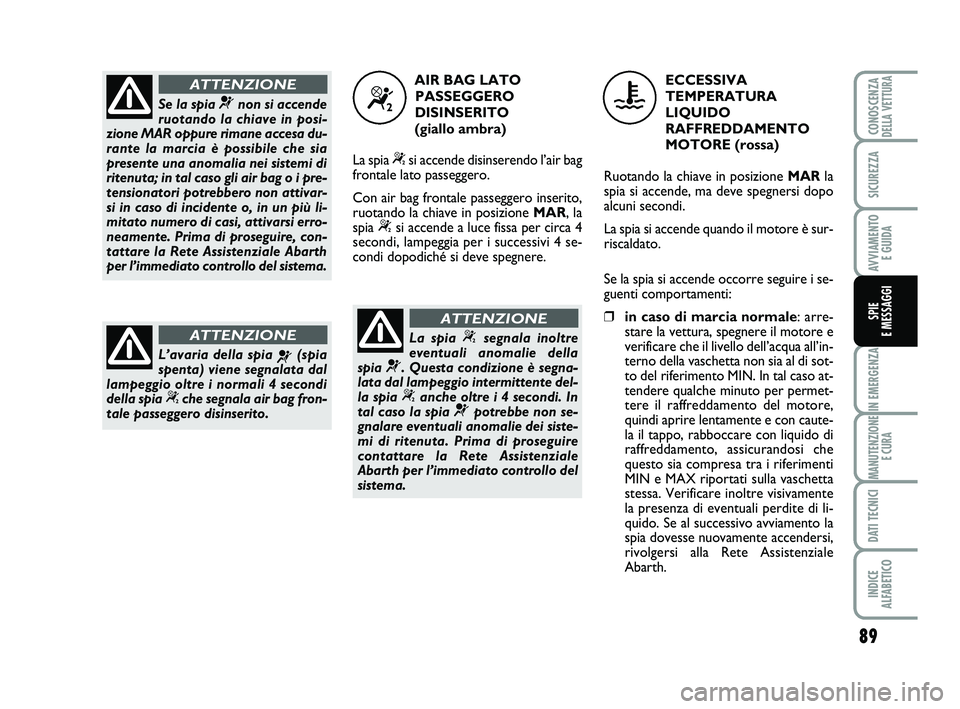

Se la spia ¬non si accende
ruotando la chiave in posi-
zione MAR oppure rimane accesa du-
rante la marcia è possibile che sia
presente una anomalia nei sistemi di
ritenuta; in tal caso gli air bag o i pre-
tensionatori potrebbero non attivar-
si in caso di incidente o, in un più li-
mitato numero di casi, attivarsi erro-
neamente. Prima di proseguire, con-
tattare la Rete Assistenziale Abarth
per l’immediato controllo del sistema.
ATTENZIONE
L’avaria della spia ¬(spia
spenta) viene segnalata dal
lampeggio oltre i normali 4 secondi
della spia
“che segnala air bag fron-
tale passeggero disinserito.
ATTENZIONE
AIR BAG LATO
PASSEGGERO
DISINSERITO
(giallo ambra)
La spia
“si accende disinserendo l’air bag
frontale lato passeggero.
Con air bag frontale passeggero inserito,
ruotando la chiave in posizione MAR, la
spia
“si accende a luce fissa per circa 4
secondi, lampeggia per i successivi 4 se-
condi dopodiché si deve spegnere.
“
La spia “segnala inoltre
eventuali anomalie della
spia
¬. Questa condizione è segna-
lata dal lampeggio intermittente del-
la spia
“anche oltre i 4 secondi. In
tal caso la spia ¬potrebbe non se-
gnalare eventuali anomalie dei siste-
mi di ritenuta. Prima di proseguire
contattare la Rete Assistenziale
Abarth per l’immediato controllo del
sistema.
ATTENZIONE
ECCESSIVA
TEMPERATURA
LIQUIDO
RAFFREDDAMENTO
MOTORE (rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando il motore è sur-
riscaldato.
Se la spia si accende occorre seguire i se-
guenti comportamenti:
❒in caso di marcia normale: arre-
stare la vettura, spegnere il motore e
verificare che il livello dell’acqua all’in-
terno della vaschetta non sia al di sot-
to del riferimento MIN. In tal caso at-
tendere qualche minuto per permet-
tere il raffreddamento del motore,
quindi aprire lentamente e con caute-
la il tappo, rabboccare con liquido di
raffreddamento, assicurandosi che
questo sia compresa tra i riferimenti
MIN e MAX riportati sulla vaschetta
stessa. Verificare inoltre visivamente
la presenza di eventuali perdite di li-
quido. Se al successivo avviamento la
spia dovesse nuovamente accendersi,
rivolgersi alla Rete Assistenziale
Abarth.
u
087-094 ABARTH 500 1ed IT:089-098 FIAT 500 IT 23-05-2012 11:57 Pagina 89
