Abarth 500 2015 Instructieboek (in Dutch)

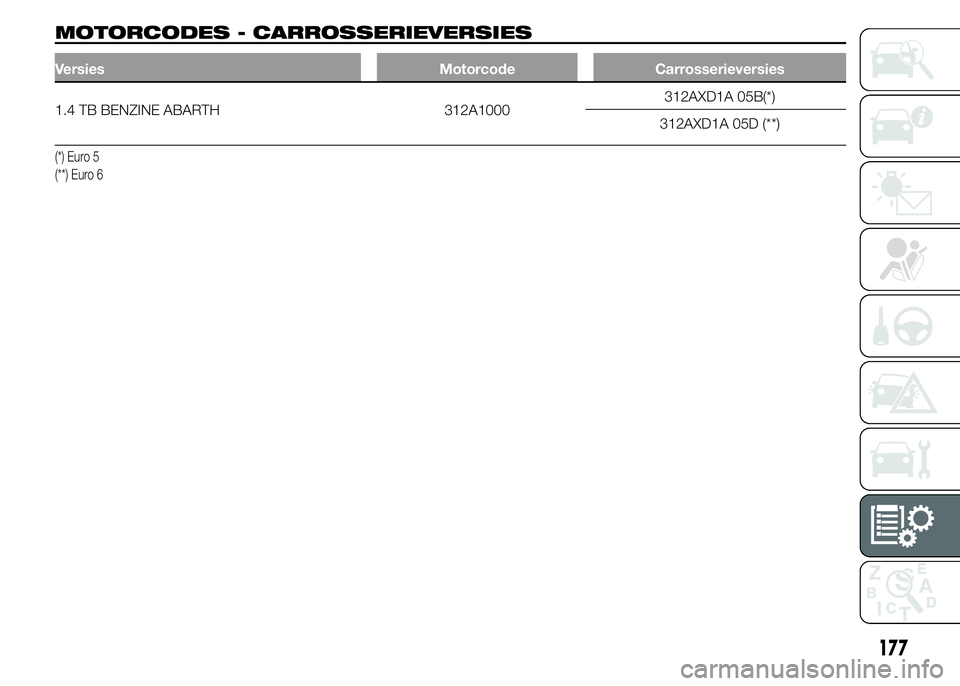

MOTORCODES - CARROSSERIEVERSIES
Versies Motorcode Carrosserieversies
1.4 TB BENZINE ABARTH 312A1000312AXD1A 05B(*)
312AXD1A 05D (**)
(*) Euro 5
(**) Euro 6
177

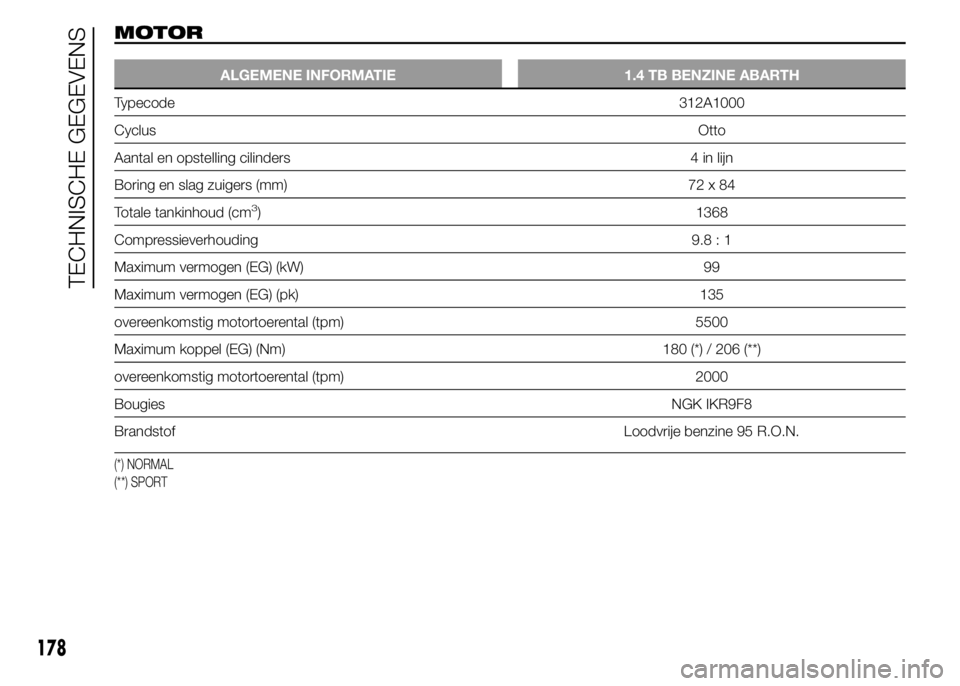

MOTOR
ALGEMENE INFORMATIE 1.4 TB BENZINE ABARTH
Typecode312A1000
CyclusOtto
Aantal en opstelling cilinders 4 in lijn
Boring en slag zuigers (mm) 72 x 84
Totale tankinhoud (cm
3) 1368
Compressieverhouding 9.8 : 1
Maximum vermogen (EG) (kW) 99
Maximum vermogen (EG) (pk) 135
overeenkomstig motortoerental (tpm) 5500
Maximum koppel (EG) (Nm) 180 (*) / 206 (**)
overeenkomstig motortoerental (tpm) 2000
BougiesNGK IKR9F8
Brandstof Loodvrije benzine 95 R.O.N.
(*) NORMAL
(**) SPORT
178
TECHNISCHE GEGEVENS

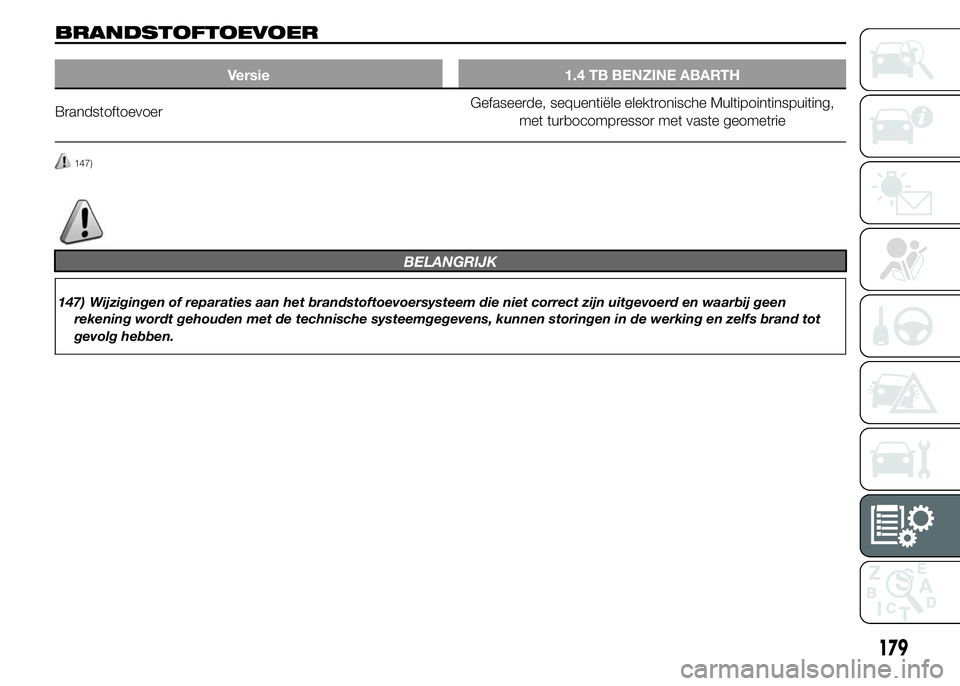

BRANDSTOFTOEVOER
Versie 1.4 TB BENZINE ABARTH
BrandstoftoevoerGefaseerde, sequentiële elektronische Multipointinspuiting,
met turbocompressor met vaste geometrie
147)
BELANGRIJK
147) Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen
rekening wordt gehouden met de technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot
gevolg hebben.
179

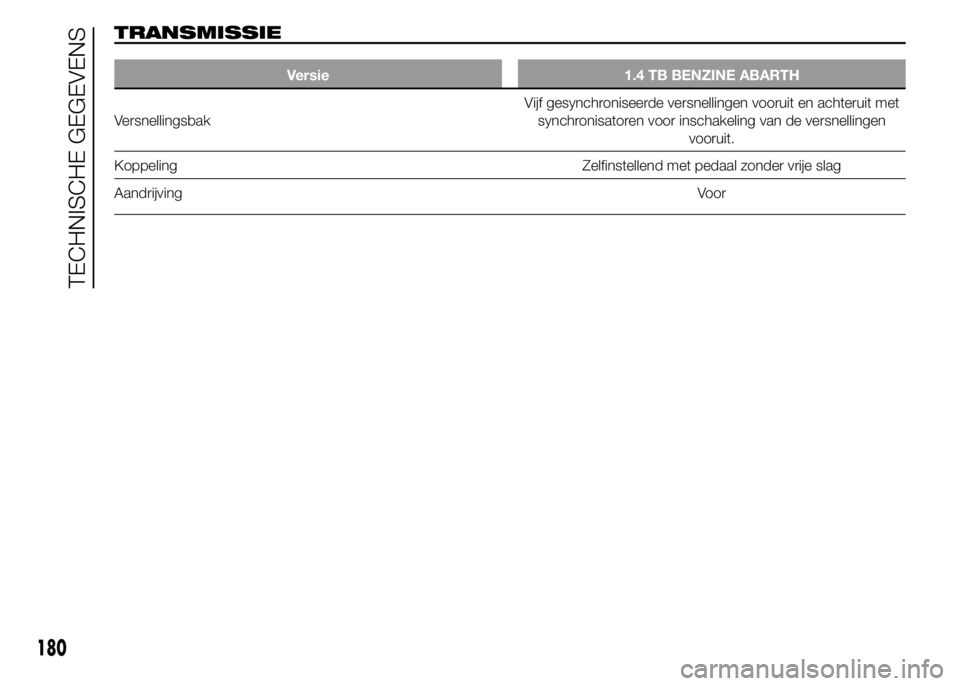

TRANSMISSIE
Versie 1.4 TB BENZINE ABARTH
VersnellingsbakVijf gesynchroniseerde versnellingen vooruit en achteruit met
synchronisatoren voor inschakeling van de versnellingen
vooruit.
Koppeling Zelfinstellend met pedaal zonder vrije slag
AandrijvingVoor
180
TECHNISCHE GEGEVENS

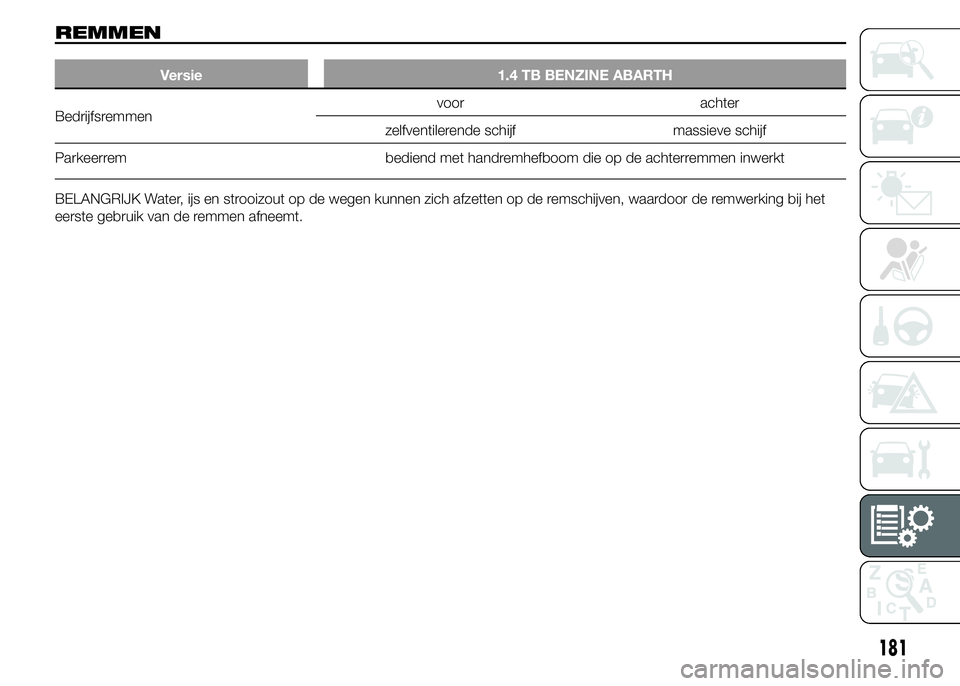

REMMEN
Versie 1.4 TB BENZINE ABARTH
Bedrijfsremmenvoor achter
zelfventilerende schijf massieve schijf
Parkeerrem bediend met handremhefboom die op de achterremmen inwerkt
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven, waardoor de remwerking bij het
eerste gebruik van de remmen afneemt.
181

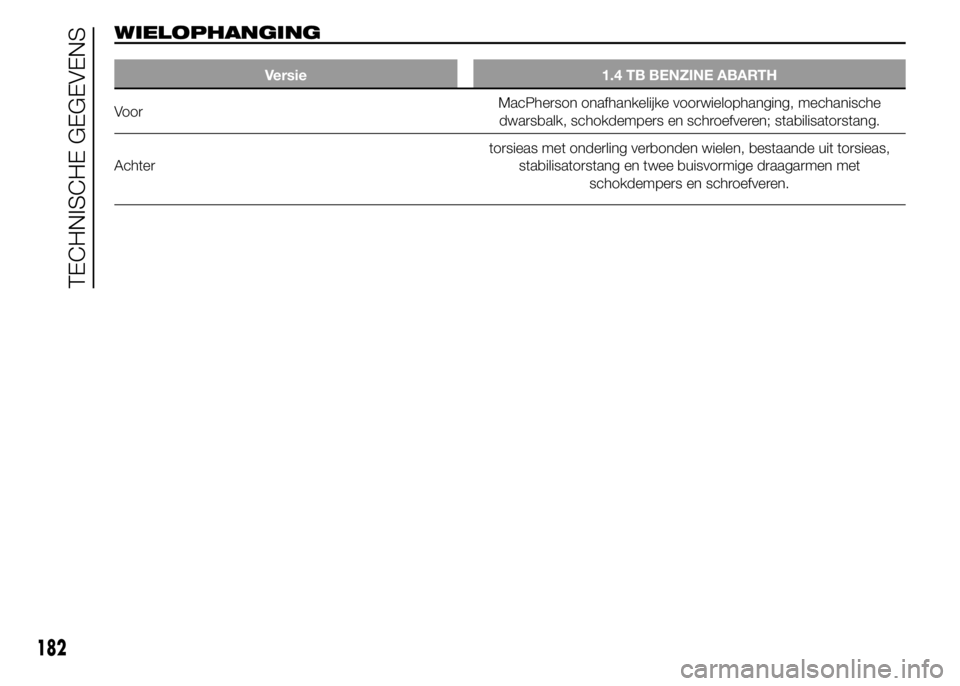

WIELOPHANGING
Versie 1.4 TB BENZINE ABARTH
VoorMacPherson onafhankelijke voorwielophanging, mechanische
dwarsbalk, schokdempers en schroefveren; stabilisatorstang.
Achtertorsieas met onderling verbonden wielen, bestaande uit torsieas,
stabilisatorstang en twee buisvormige draagarmen met
schokdempers en schroefveren.
182
TECHNISCHE GEGEVENS

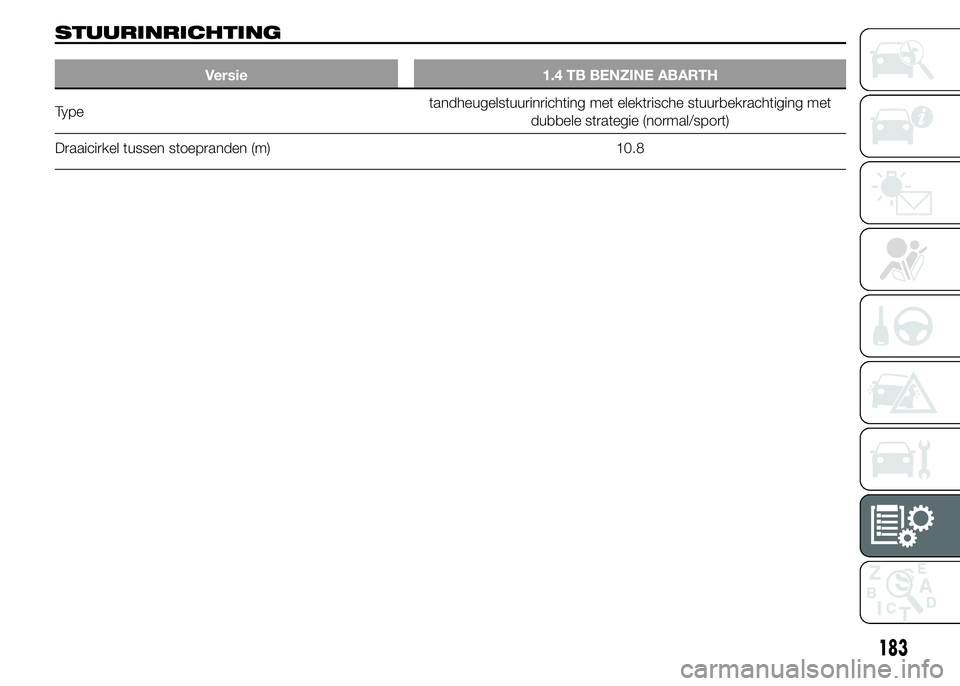

STUURINRICHTING
Versie 1.4 TB BENZINE ABARTH
Typetandheugelstuurinrichting met elektrische stuurbekrachtiging met
dubbele strategie (normal/sport)
Draaicirkel tussen stoepranden (m) 10.8
183

WIELEN
VELGEN EN BANDEN
Lichtmetalen velgen. Tubeless
radiaalbanden. Alle typegoedgekeurde
banden zijn op het kentekenbewijs
vermeld.
BELANGRIJK Als de gegevens in het
instructieboek afwijken van die van het
kentekenbewijs, dient men zich altijd
aan de gegevens van het
kentekenbewijs te houden. Voor de
rijveiligheid moeten alle wielen zijn
voorzien van banden van hetzelfde
merk en type.
BELANGRIJK Monteer geen
binnenbanden in tubeless-banden.
WIELUITLIJNING
Toespoor van de voorwielen gemeten
op de velgranden: 0,5±1mm
De waarden hebben betrekking op een
rijklare auto.DE BANDENMAAT LEZEN
Voorbeeld fig. 137:
195/45 R 16 84V
195Nominale bandbreedte (S, afstand
in mm tussen de flanken)
45Verhouding van de bandhoogte/
bandbreedte (H/S) in %
RRadiaalband
16Doorsnee van de velg in inches (Ø)
84Belastingindex (laadvermogen)
VSnelheidscategorie
Snelheidscategorie
Qmax. 160 km/h
Rmax. 170 km/h
Smax. 180 km/h
Tmax. 190 km/h
Umax. 200 km/h
Hmax. 210 km/h
Vmax. 240 km/h
Wmax. 270 km/h
Snelheidscategorie voor
winterbanden
QM+Smax. 160 km/h
TM+Smax. 190 km/h
HM+Smax. 210 km/h
Belastingindex (laadvermogen)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg137AB0A0119
184
TECHNISCHE GEGEVENS

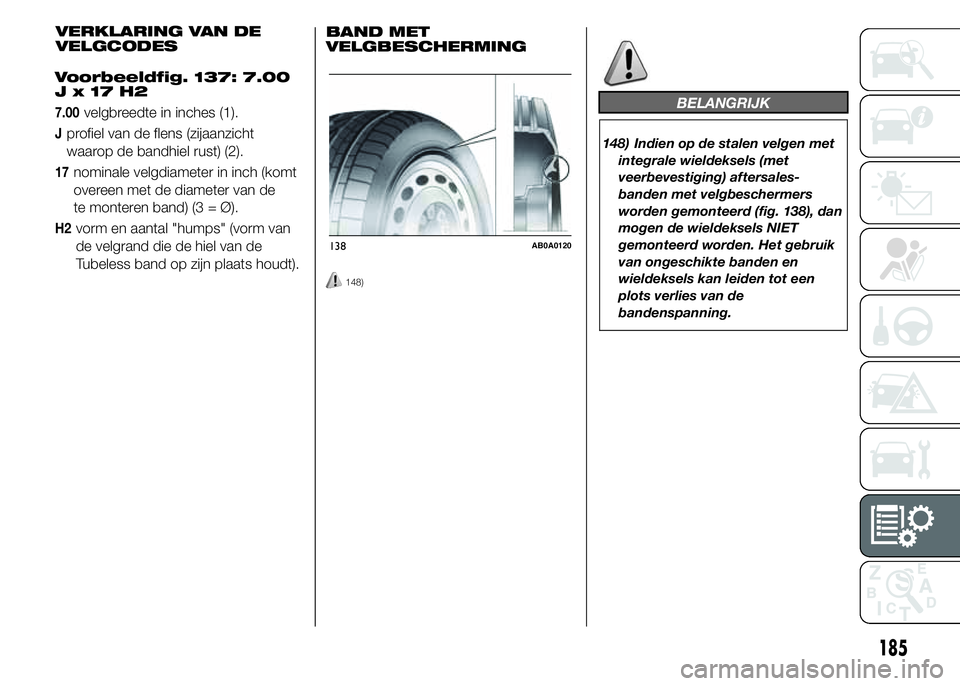

Voorbeeldfig. 137: 7.00
Jx17H2
7.00velgbreedte in inches (1).
Jprofiel van de flens (zijaanzicht
waarop de bandhiel rust) (2).
17nominale velgdiameter in inch (komt
overeen met de diameter van de
te monteren band) (3 = Ø).
H2vorm en aantal "humps" (vorm van
de velgrand die de hiel van de
Tubeless band op zijn plaats houdt).BAND MET
VELGBESCHERMING
148)
BELANGRIJK
148) Indien op de stalen velgen met
integrale wieldeksels (met
veerbevestiging) aftersales-
banden met velgbeschermers
worden gemonteerd (fig. 138), dan
mogen de wieldeksels NIET
gemonteerd worden. Het gebruik
van ongeschikte banden en
wieldeksels kan leiden tot een
plots verlies van de
bandenspanning.
138AB0A0120
185
VERKLARING VAN DE
VELGCODES

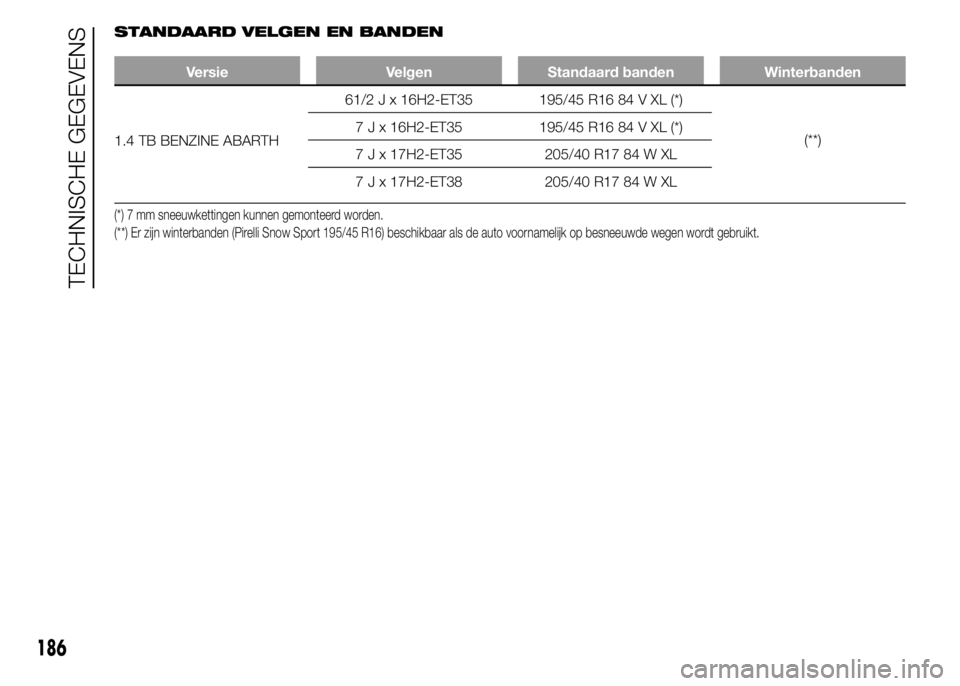

STANDAARD VELGEN EN BANDEN
Versie Velgen Standaard banden Winterbanden
1.4 TB BENZINE ABARTH61/2 J x 16H2-ET35 195/45 R16 84 V XL (*)
(**) 7 J x 16H2-ET35 195/45 R16 84 V XL (*)
7 J x 17H2-ET35 205/40 R17 84 W XL
7 J x 17H2-ET38 205/40 R17 84 W XL
(*) 7 mm sneeuwkettingen kunnen gemonteerd worden.
(**) Er zijn winterbanden (Pirelli Snow Sport 195/45 R16) beschikbaar als de auto voornamelijk op besneeuwde wegen wordt gebruikt.
