Abarth 500 2016 Betriebsanleitung (in German)

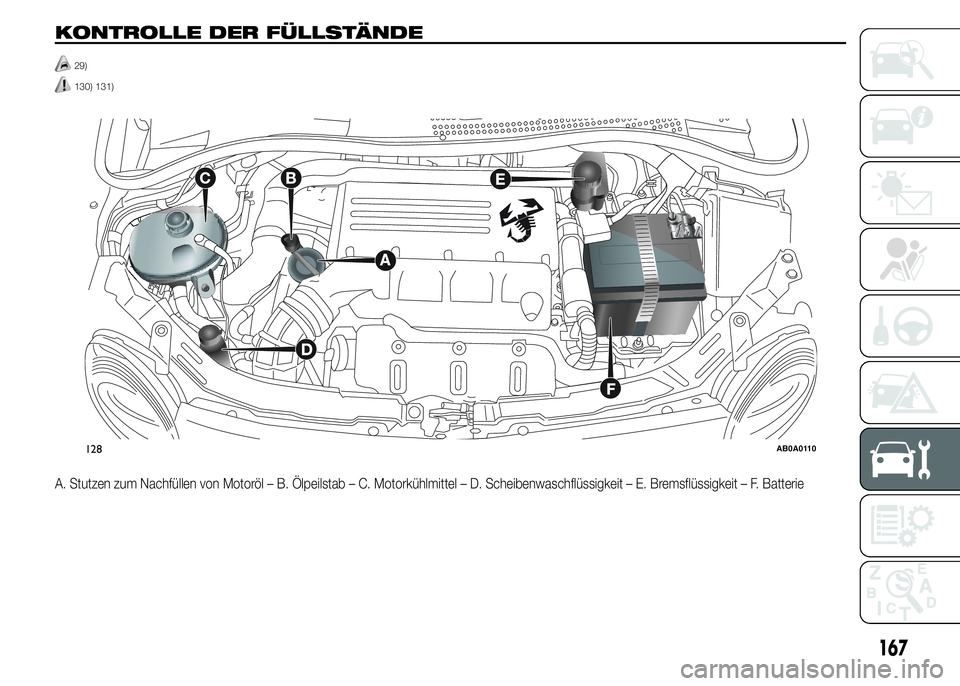

KONTROLLE DER FÜLLSTÄNDE
29)
130) 131).
A. Stutzen zum Nachfüllen von Motoröl – B. Ölpeilstab – C. Motorkühlmittel – D. Scheibenwaschflüssigkeit – E. Bremsflüssigkeit – F. Batterie
128AB0A0110
167

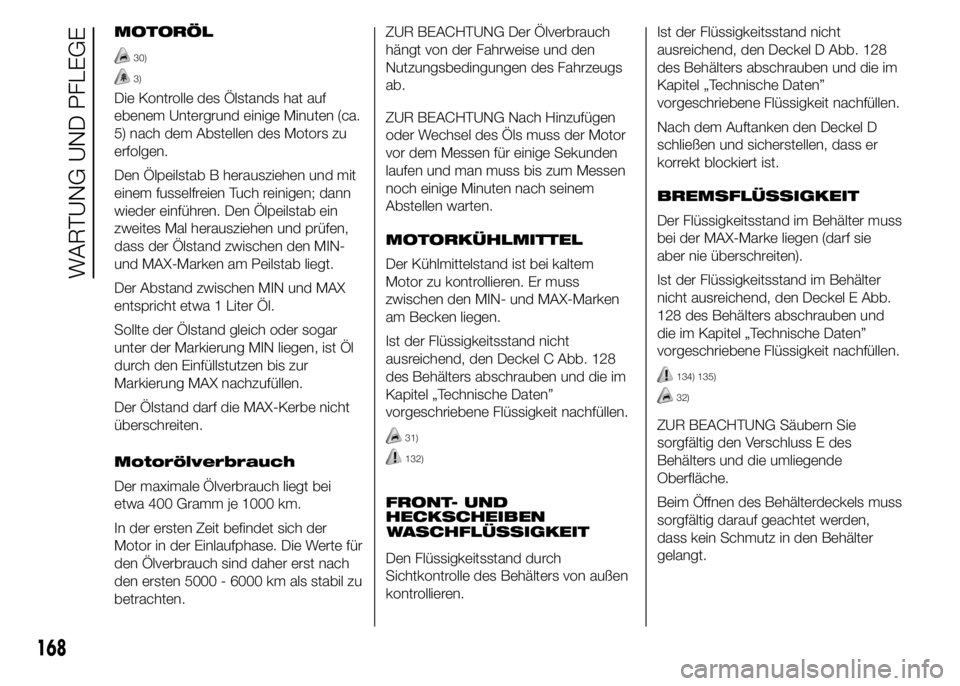

MOTORÖL
30)
3)
Die Kontrolle des Ölstands hat auf
ebenem Untergrund einige Minuten (ca.
5) nach dem Abstellen des Motors zu
erfolgen.
Den Ölpeilstab B herausziehen und mit
einem fusselfreien Tuch reinigen; dann
wieder einführen. Den Ölpeilstab ein
zweites Mal herausziehen und prüfen,
dass der Ölstand zwischen den MIN-
und MAX-Marken am Peilstab liegt.
Der Abstand zwischen MIN und MAX
entspricht etwa 1 Liter Öl.
Sollte der Ölstand gleich oder sogar
unter der Markierung MIN liegen, ist Öl
durch den Einfüllstutzen bis zur
Markierung MAX nachzufüllen.
Der Ölstand darf die MAX-Kerbe nicht
überschreiten.
Motorölverbrauch
Der maximale Ölverbrauch liegt bei
etwa 400 Gramm je 1000 km.
In der ersten Zeit befindet sich der
Motor in der Einlaufphase. Die Werte für
den Ölverbrauch sind daher erst nach
den ersten 5000 - 6000 km als stabil zu
betrachten.ZUR BEACHTUNG Der Ölverbrauch
hängt von der Fahrweise und den
Nutzungsbedingungen des Fahrzeugs
ab.
ZUR BEACHTUNG Nach Hinzufügen
oder Wechsel des Öls muss der Motor
vor dem Messen für einige Sekunden
laufen und man muss bis zum Messen
noch einige Minuten nach seinem
Abstellen warten.
MOTORKÜHLMITTEL
Der Kühlmittelstand ist bei kaltem
Motor zu kontrollieren. Er muss
zwischen den MIN- und MAX-Marken
am Becken liegen.
Ist der Flüssigkeitsstand nicht
ausreichend, den Deckel C Abb. 128
des Behälters abschrauben und die im
Kapitel „Technische Daten”
vorgeschriebene Flüssigkeit nachfüllen.
31)
132)
Den Flüssigkeitsstand durch
Sichtkontrolle des Behälters von außen
kontrollieren.Ist der Flüssigkeitsstand nicht
ausreichend, den Deckel D Abb. 128
des Behälters abschrauben und die im
Kapitel „Technische Daten”
vorgeschriebene Flüssigkeit nachfüllen.
Nach dem Auftanken den Deckel D
schließen und sicherstellen, dass er
korrekt blockiert ist.
BREMSFLÜSSIGKEIT
Der Flüssigkeitsstand im Behälter muss
bei der MAX-Marke liegen (darf sie
aber nie überschreiten).
Ist der Flüssigkeitsstand im Behälter
nicht ausreichend, den Deckel E Abb.
128 des Behälters abschrauben und
die im Kapitel „Technische Daten”
vorgeschriebene Flüssigkeit nachfüllen.
134) 135)
32)
ZUR BEACHTUNG Säubern Sie
sorgfältig den Verschluss E des
Behälters und die umliegende
Oberfläche.
Beim Öffnen des Behälterdeckels muss
sorgfältig darauf geachtet werden,
dass kein Schmutz in den Behälter
gelangt.
168
WARTUNG UND PFLEGE
FRONT- UND
HECKSCHEIBEN
WASCHFLÜSSIGKEIT

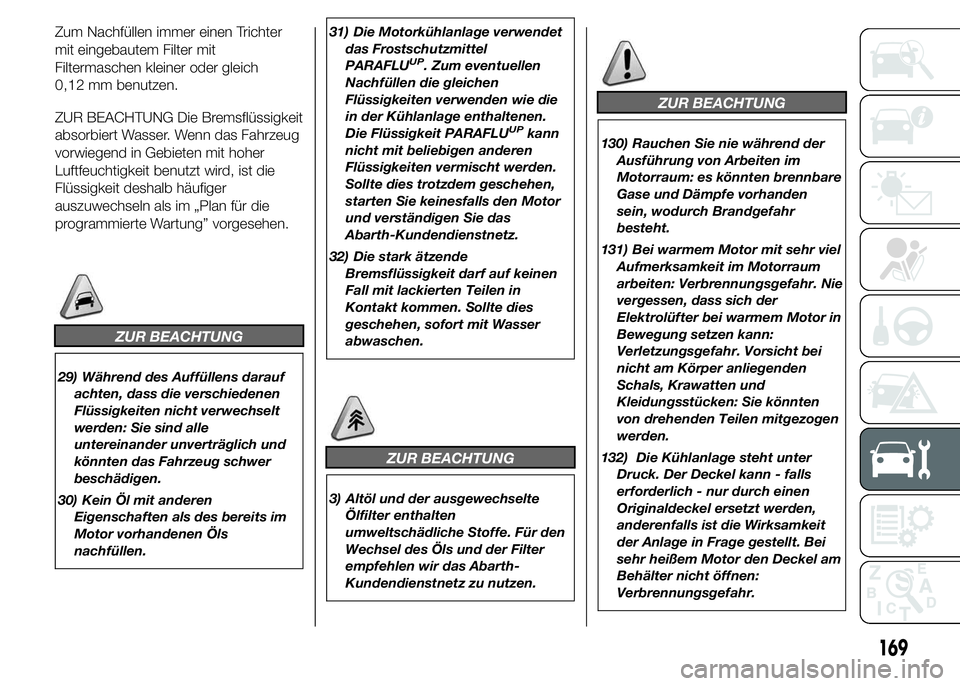

Zum Nachfüllen immer einen Trichter
mit eingebautem Filter mit
Filtermaschen kleiner oder gleich
ZUR BEACHTUNG Die Bremsflüssigkeit
absorbiert Wasser. Wenn das Fahrzeug
vorwiegend in Gebieten mit hoher
Luftfeuchtigkeit benutzt wird, ist die
Flüssigkeit deshalb häufiger
auszuwechseln als im „Plan für die
programmierte Wartung” vorgesehen.
ZUR BEACHTUNG
29) Während des Auffüllens darauf
achten, dass die verschiedenen
Flüssigkeiten nicht verwechselt
werden: Sie sind alle
untereinander unverträglich und
könnten das Fahrzeug schwer
beschädigen.
30) Kein Öl mit anderen
Eigenschaften als des bereits im
Motor vorhandenen Öls
nachfüllen.31) Die Motorkühlanlage verwendet
das Frostschutzmittel
PARAFLU
UP. Zum eventuellen
Nachfüllen die gleichen
Flüssigkeiten verwenden wie die
in der Kühlanlage enthaltenen.
Die Flüssigkeit PARAFLU
UPkann
nicht mit beliebigen anderen
Flüssigkeiten vermischt werden.
Sollte dies trotzdem geschehen,
starten Sie keinesfalls den Motor
und verständigen Sie das
Abarth-Kundendienstnetz.
32) Die stark ätzende
Bremsflüssigkeit darf auf keinen
Fall mit lackierten Teilen in
Kontakt kommen. Sollte dies
geschehen, sofort mit Wasser
abwaschen.
ZUR BEACHTUNG
3) Altöl und der ausgewechselte
Ölfilter enthalten
umweltschädliche Stoffe. Für den
Wechsel des Öls und der Filter
empfehlen wir das Abarth-
Kundendienstnetz zu nutzen.
ZUR BEACHTUNG
130) Rauchen Sie nie während der
Ausführung von Arbeiten im
Motorraum: es könnten brennbare
Gase und Dämpfe vorhanden
sein, wodurch Brandgefahr
besteht.
131) Bei warmem Motor mit sehr viel
Aufmerksamkeit im Motorraum
arbeiten: Verbrennungsgefahr. Nie
vergessen, dass sich der
Elektrolüfter bei warmem Motor in
Bewegung setzen kann:
Verletzungsgefahr. Vorsicht bei
nicht am Körper anliegenden
Schals, Krawatten und
Kleidungsstücken: Sie könnten
von drehenden Teilen mitgezogen
werden.
132) Die Kühlanlage steht unter
Druck. Der Deckel kann - falls
erforderlich - nur durch einen
Originaldeckel ersetzt werden,
anderenfalls ist die Wirksamkeit
der Anlage in Frage gestellt. Bei
sehr heißem Motor den Deckel am
Behälter nicht öffnen:
Verbrennungsgefahr.
169
0,12 mm benutzen.

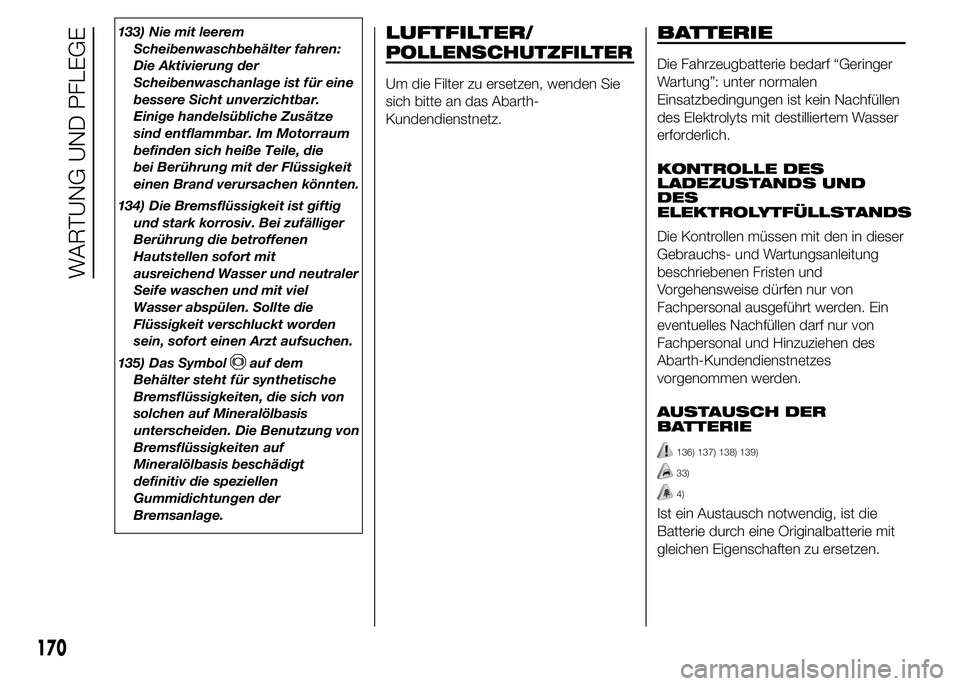

133) Nie mit leerem
Scheibenwaschbehälter fahren:
Die Aktivierung der
Scheibenwaschanlage ist für eine
bessere Sicht unverzichtbar.
Einige handelsübliche Zusätze
sind entflammbar. Im Motorraum
befinden sich heiße Teile, die
bei Berührung mit der Flüssigkeit
einen Brand verursachen könnten.
134) Die Bremsflüssigkeit ist giftig
und stark korrosiv. Bei zufälliger
Berührung die betroffenen
Hautstellen sofort mit
ausreichend Wasser und neutraler
Seife waschen und mit viel
Wasser abspülen. Sollte die
Flüssigkeit verschluckt worden
sein, sofort einen Arzt aufsuchen.
135) Das Symbol
auf dem
Behälter steht für synthetische
Bremsflüssigkeiten, die sich von
solchen auf Mineralölbasis
unterscheiden. Die Benutzung von
Bremsflüssigkeiten auf
Mineralölbasis beschädigt
definitiv die speziellen
Gummidichtungen der
Bremsanlage.
LUFTFILTER/
Um die Filter zu ersetzen, wenden Sie
sich bitte an das Abarth-
Kundendienstnetz.
BATTERIE
Die Fahrzeugbatterie bedarf “Geringer
Wartung”: unter normalen
Einsatzbedingungen ist kein Nachfüllen
des Elektrolyts mit destilliertem Wasser
erforderlich.
KONTROLLE DES
LADEZUSTANDS UND
DES
ELEKTROLYTFÜLLSTANDS
Die Kontrollen müssen mit den in dieser
Gebrauchs- und Wartungsanleitung
beschriebenen Fristen und
Vorgehensweise dürfen nur von
Fachpersonal ausgeführt werden. Ein
eventuelles Nachfüllen darf nur von
Fachpersonal und Hinzuziehen des
Abarth-Kundendienstnetzes
vorgenommen werden.
AUSTAUSCH DER
BATTERIE
136) 137) 138) 139)
33)
4)
Ist ein Austausch notwendig, ist die
Batterie durch eine Originalbatterie mit
gleichen Eigenschaften zu ersetzen.
170
WARTUNG UND PFLEGE
POLLENSCHUTZFILTER

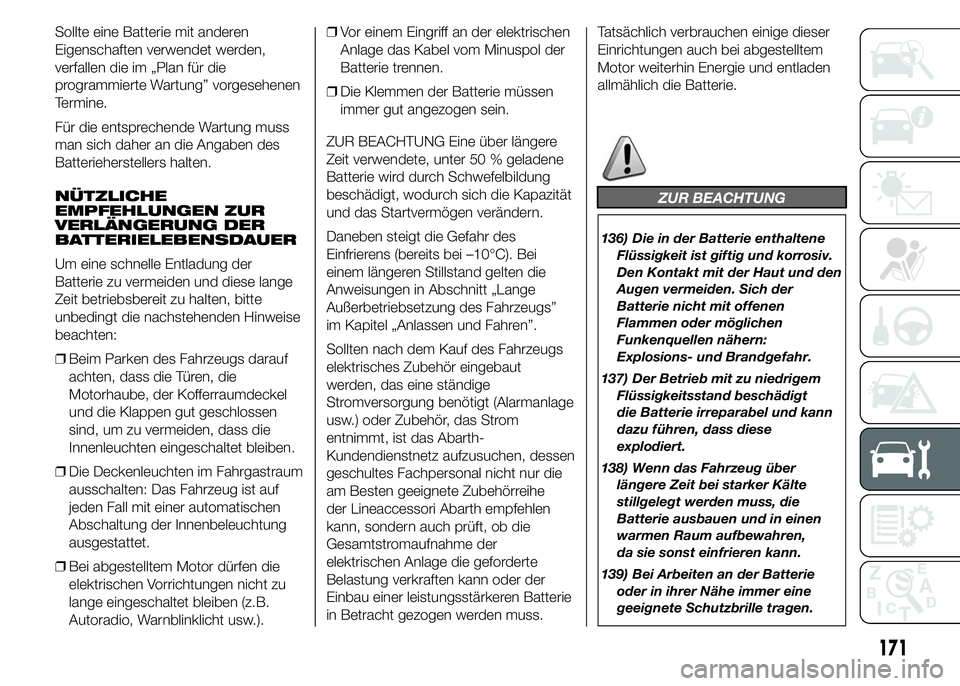

Sollte eine Batterie mit anderen
Eigenschaften verwendet werden,
verfallen die im „Plan für die
programmierte Wartung” vorgesehenen
Termine.
Für die entsprechende Wartung muss
man sich daher an die Angaben des
Batterieherstellers halten.
NÜTZLICHE
EMPFEHLUNGEN ZUR
VERLÄNGERUNG DER
BATTERIELEBENSDAUER
Um eine schnelle Entladung der
Batterie zu vermeiden und diese lange
Zeit betriebsbereit zu halten, bitte
unbedingt die nachstehenden Hinweise
beachten:
❒Beim Parken des Fahrzeugs darauf
achten, dass die Türen, die
Motorhaube, der Kofferraumdeckel
und die Klappen gut geschlossen
sind, um zu vermeiden, dass die
Innenleuchten eingeschaltet bleiben.
❒Die Deckenleuchten im Fahrgastraum
ausschalten: Das Fahrzeug ist auf
jeden Fall mit einer automatischen
Abschaltung der Innenbeleuchtung
ausgestattet.
❒Bei abgestelltem Motor dürfen die
elektrischen Vorrichtungen nicht zu
lange eingeschaltet bleiben (z.B.
Autoradio, Warnblinklicht usw.).❒Vor einem Eingriff an der elektrischen
Anlage das Kabel vom Minuspol der
Batterie trennen.
❒Die Klemmen der Batterie müssen
immer gut angezogen sein.
ZUR BEACHTUNG Eine über längere
Zeit verwendete, unter 50 % geladene
Batterie wird durch Schwefelbildung
beschädigt, wodurch sich die Kapazität
und das Startvermögen verändern.
Daneben steigt die Gefahr des
Einfrierens (bereits bei –10°C). Bei
einem längeren Stillstand gelten die
Anweisungen in Abschnitt „Lange
Außerbetriebsetzung des Fahrzeugs”
im Kapitel „Anlassen und Fahren”.
Sollten nach dem Kauf des Fahrzeugs
elektrisches Zubehör eingebaut
werden, das eine ständige
Stromversorgung benötigt (Alarmanlage
usw.) oder Zubehör, das Strom
entnimmt, ist das Abarth-
Kundendienstnetz aufzusuchen, dessen
geschultes Fachpersonal nicht nur die
am Besten geeignete Zubehörreihe
der Lineaccessori Abarth empfehlen
kann, sondern auch prüft, ob die
Gesamtstromaufnahme der
elektrischen Anlage die geforderte
Belastung verkraften kann oder der
Einbau einer leistungsstärkeren Batterie
in Betracht gezogen werden muss.Tatsächlich verbrauchen einige dieser
Einrichtungen auch bei abgestelltem
Motor weiterhin Energie und entladen
allmählich die Batterie.
ZUR BEACHTUNG
136) Die in der Batterie enthaltene
Flüssigkeit ist giftig und korrosiv.
Den Kontakt mit der Haut und den
Augen vermeiden. Sich der
Batterie nicht mit offenen
Flammen oder möglichen
Funkenquellen nähern:
Explosions- und Brandgefahr.
137) Der Betrieb mit zu niedrigem
Flüssigkeitsstand beschädigt
die Batterie irreparabel und kann
dazu führen, dass diese
explodiert.
138) Wenn das Fahrzeug über
längere Zeit bei starker Kälte
stillgelegt werden muss, die
Batterie ausbauen und in einen
warmen Raum aufbewahren,
da sie sonst einfrieren kann.
139) Bei Arbeiten an der Batterie
oder in ihrer Nähe immer eine
geeignete Schutzbrille tragen.
171

ZUR BEACHTUNG
33) Eine falsche Montage des
elektrischen und elektronischen
Zubehörs kann zu schweren
Schäden am Fahrzeug führen.
Sollte nach dem Kauf des
Fahrzeugs Zubehör eingebaut
werden (Alarmanlage, Funktelefon
usw.), das Abarth-
Kundendienstnetz aufsuchen, das
geeignetes Zubehör vorschlagen
und entscheiden kann, ob eine
stärkere Batterie eingebaut
werden muss.
ZUR BEACHTUNG
4) Die Batterien enthalten sehr
gefährliche Substanzen für die
Umwelt. Für den Ersatz der
Batterie empfehlen wir, sich an
das Abarth-Kundendienstnetz zu
wenden.

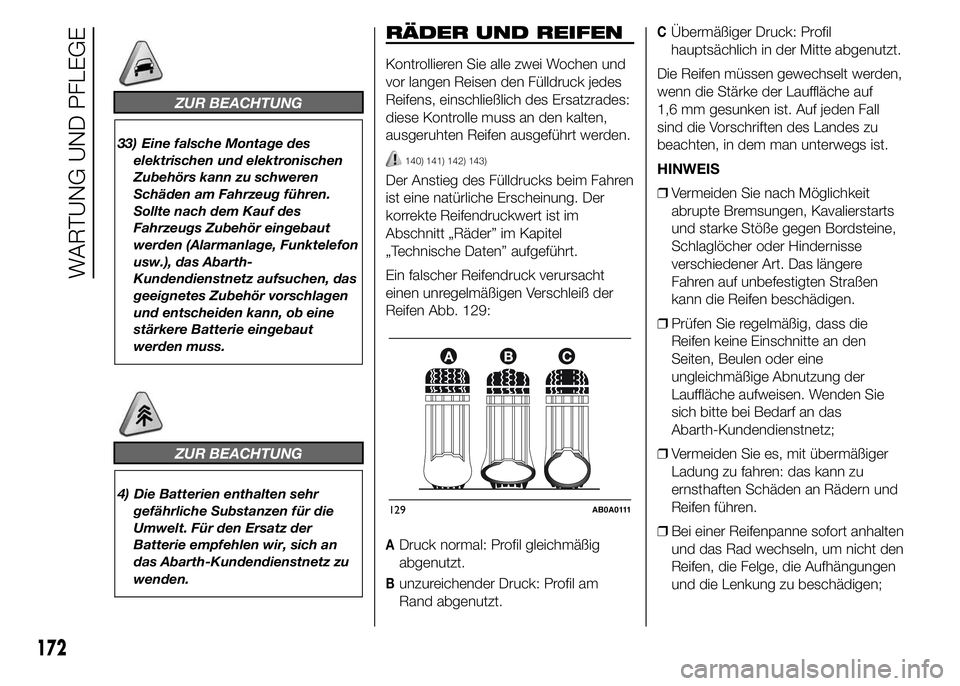

RÄDER UND REIFEN
Kontrollieren Sie alle zwei Wochen und
vor langen Reisen den Fülldruck jedes
Reifens, einschließlich des Ersatzrades:
diese Kontrolle muss an den kalten,
ausgeruhten Reifen ausgeführt werden.
140) 141) 142) 143)
Der Anstieg des Fülldrucks beim Fahren
ist eine natürliche Erscheinung. Der
korrekte Reifendruckwert ist im
Abschnitt „Räder” im Kapitel
„Technische Daten” aufgeführt.
Ein falscher Reifendruck verursacht
einen unregelmäßigen Verschleiß der
Reifen Abb. 129:
ADruck normal: Profil gleichmäßig
abgenutzt.
Bunzureichender Druck: Profil am
Rand abgenutzt.
CÜbermäßiger Druck: Profil
hauptsächlich in der Mitte abgenutzt.
Die Reifen müssen gewechselt werden,
wenn die Stärke der Lauffläche auf
1,6 mm gesunken ist. Auf jeden Fall
sind die Vorschriften des Landes zu
beachten, in dem man unterwegs ist.
HINWEIS
❒Vermeiden Sie nach Möglichkeit
abrupte Bremsungen, Kavalierstarts
und starke Stöße gegen Bordsteine,
Schlaglöcher oder Hindernisse
verschiedener Art. Das längere
Fahren auf unbefestigten Straßen
kann die Reifen beschädigen.
❒Prüfen Sie regelmäßig, dass die
Reifen keine Einschnitte an den
Seiten, Beulen oder eine
ungleichmäßige Abnutzung der
Lauffläche aufweisen. Wenden Sie
sich bitte bei Bedarf an das
Abarth-Kundendienstnetz;
❒Vermeiden Sie es, mit übermäßiger
Ladung zu fahren: das kann zu
ernsthaften Schäden an Rädern und
Reifen führen.
❒Bei einer Reifenpanne sofort anhalten
und das Rad wechseln, um nicht den
Reifen, die Felge, die Aufhängungen
und die Lenkung zu beschädigen;
129AB0A0111
172
WARTUNG UND PFLEGE

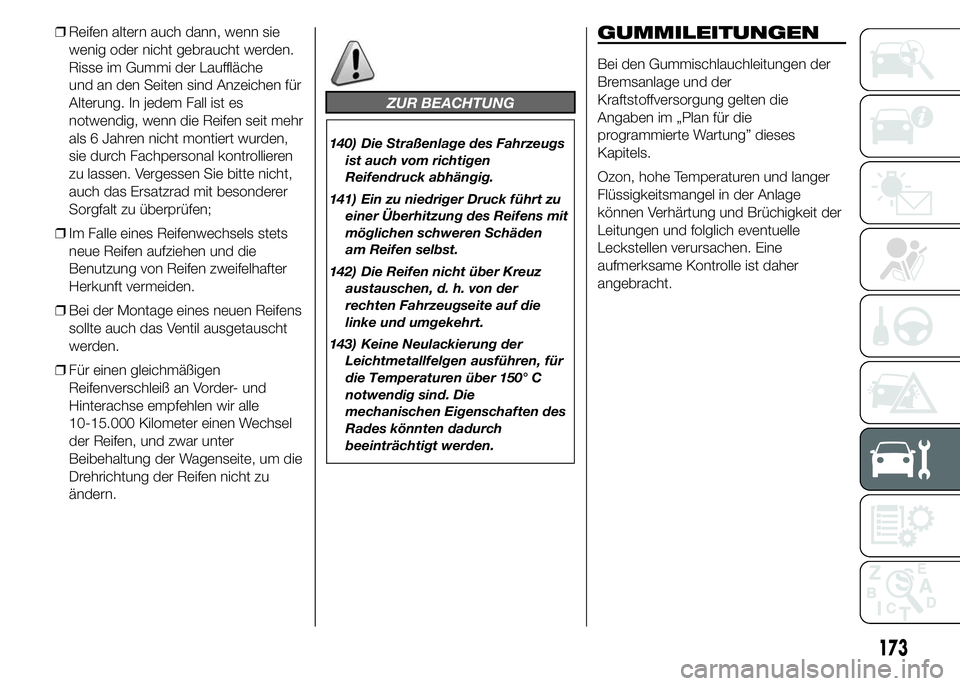

❒Reifen altern auch dann, wenn sie
wenig oder nicht gebraucht werden.
Risse im Gummi der Lauffläche
und an den Seiten sind Anzeichen für
Alterung. In jedem Fall ist es
notwendig, wenn die Reifen seit mehr
als 6 Jahren nicht montiert wurden,
sie durch Fachpersonal kontrollieren
zu lassen. Vergessen Sie bitte nicht,
auch das Ersatzrad mit besonderer
Sorgfalt zu überprüfen;
❒Im Falle eines Reifenwechsels stets
neue Reifen aufziehen und die
Benutzung von Reifen zweifelhafter
Herkunft vermeiden.
❒Bei der Montage eines neuen Reifens
sollte auch das Ventil ausgetauscht
werden.
❒Für einen gleichmäßigen
Reifenverschleiß an Vorder- und
Hinterachse empfehlen wir alle
10-15.000 Kilometer einen Wechsel
der Reifen, und zwar unter
Beibehaltung der Wagenseite, um die
Drehrichtung der Reifen nicht zu
ändern.
ZUR BEACHTUNG
140) Die Straßenlage des Fahrzeugs
ist auch vom richtigen
Reifendruck abhängig.
141) Ein zu niedriger Druck führt zu
einer Überhitzung des Reifens mit
möglichen schweren Schäden
am Reifen selbst.
142) Die Reifen nicht über Kreuz
austauschen, d. h. von der
rechten Fahrzeugseite auf die
linke und umgekehrt.
143) Keine Neulackierung der
Leichtmetallfelgen ausführen, für
die Temperaturen über 150° C
notwendig sind. Die
mechanischen Eigenschaften des
Rades könnten dadurch
beeinträchtigt werden.
GUMMILEITUNGEN
Bei den Gummischlauchleitungen der
Bremsanlage und der
Kraftstoffversorgung gelten die
Angaben im „Plan für die
programmierte Wartung” dieses
Kapitels.
Ozon, hohe Temperaturen und langer
Flüssigkeitsmangel in der Anlage
können Verhärtung und Brüchigkeit der
Leitungen und folglich eventuelle
Leckstellen verursachen. Eine
aufmerksame Kontrolle ist daher
angebracht.
173

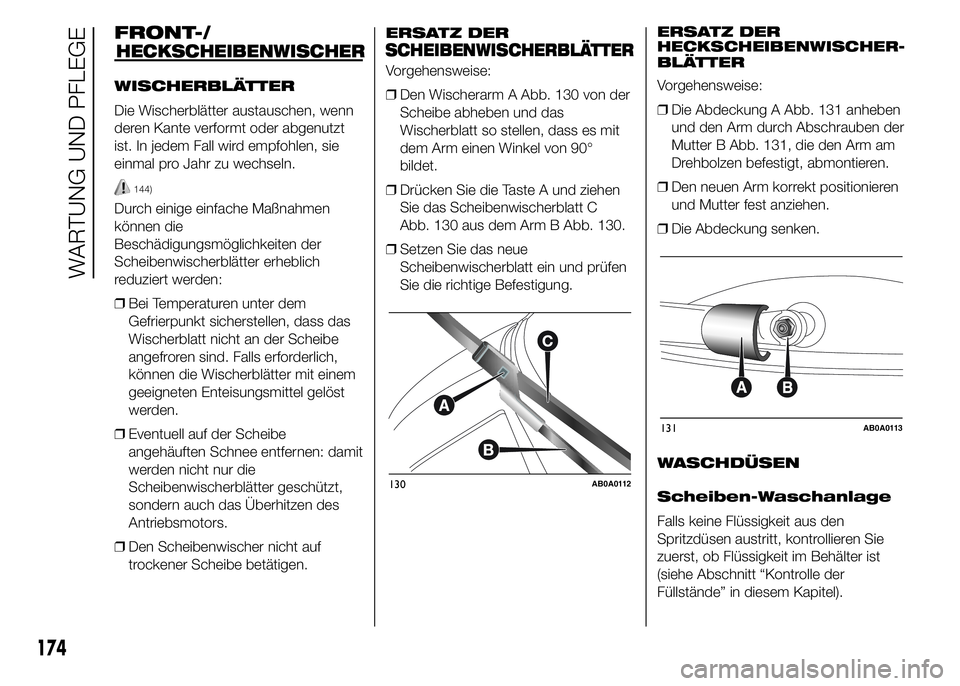

FRONT-/
WISCHERBLÄTTER
Die Wischerblätter austauschen, wenn
deren Kante verformt oder abgenutzt
ist. In jedem Fall wird empfohlen, sie
einmal pro Jahr zu wechseln.
144)
Durch einige einfache Maßnahmen
können die
Beschädigungsmöglichkeiten der
Scheibenwischerblätter erheblich
reduziert werden:
❒Bei Temperaturen unter dem
Gefrierpunkt sicherstellen, dass das
Wischerblatt nicht an der Scheibe
angefroren sind. Falls erforderlich,
können die Wischerblätter mit einem
geeigneten Enteisungsmittel gelöst
werden.
❒Eventuell auf der Scheibe
angehäuften Schnee entfernen: damit
werden nicht nur die
Scheibenwischerblätter geschützt,
sondern auch das Überhitzen des
Antriebsmotors.
❒Den Scheibenwischer nicht auf
trockener Scheibe betätigen.Vorgehensweise:
❒Den Wischerarm A Abb. 130 von der
Scheibe abheben und das
Wischerblatt so stellen, dass es mit
dem Arm einen Winkel von 90°
bildet.
❒Drücken Sie die Taste A und ziehen
Sie das Scheibenwischerblatt C
Abb. 130 aus dem Arm B Abb. 130.
❒Setzen Sie das neue
Scheibenwischerblatt ein und prüfen
Sie die richtige Befestigung.ERSATZ DER
HECKSCHEIBENWISCHER
Vorgehensweise:
❒Die Abdeckung A Abb. 131 anheben
und den Arm durch Abschrauben der
Mutter B Abb. 131, die den Arm am
Drehbolzen befestigt, abmontieren.
❒Den neuen Arm korrekt positionieren
und Mutter fest anziehen.
❒Die Abdeckung senken.
WASCHDÜSEN
Scheiben-Waschanlage
Falls keine Flüssigkeit aus den
Spritzdüsen austritt, kontrollieren Sie
zuerst, ob Flüssigkeit im Behälter ist
(siehe Abschnitt “Kontrolle der
Füllstände” in diesem Kapitel).
130AB0A0112
131AB0A0113
174
WARTUNG UND PFLEGE
HECKSCHEIBENWISCHER
ERSATZ DER
SCHEIBENWISCHERBLÄTTER-
BLÄTTER

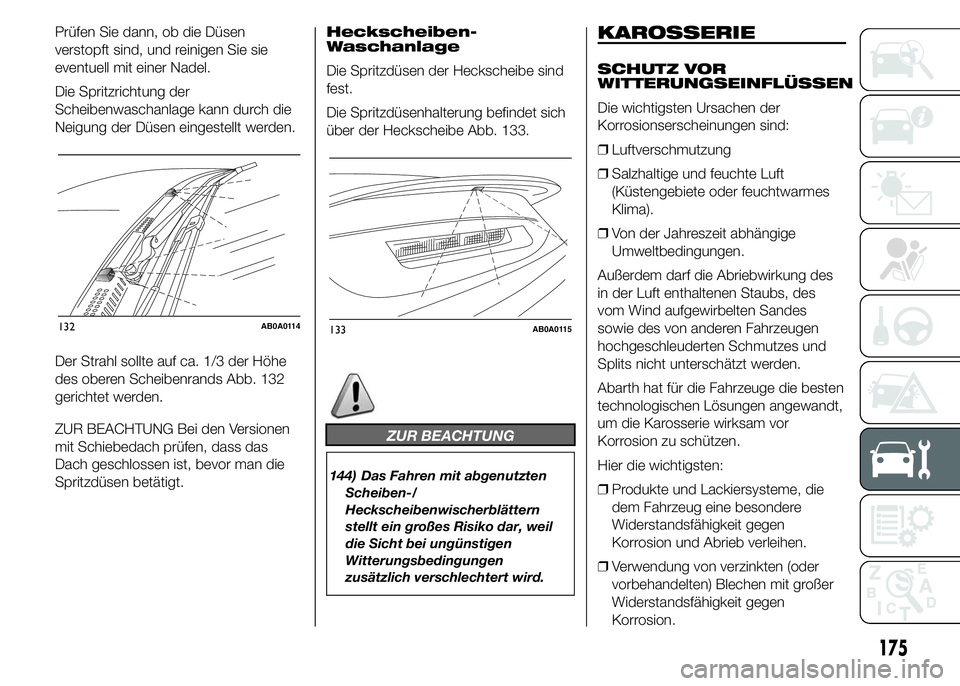

Prüfen Sie dann, ob die Düsen
verstopft sind, und reinigen Sie sie
eventuell mit einer Nadel.
Die Spritzrichtung der
Scheibenwaschanlage kann durch die
Neigung der Düsen eingestellt werden.
Der Strahl sollte auf ca. 1/3 der Höhe
des oberen Scheibenrands Abb. 132
gerichtet werden.
ZUR BEACHTUNG Bei den Versionen
mit Schiebedach prüfen, dass das
Dach geschlossen ist, bevor man die
Spritzdüsen betätigt.Heckscheiben-
Waschanlage
Die Spritzdüsen der Heckscheibe sind
fest.
Die Spritzdüsenhalterung befindet sich
über der Heckscheibe Abb. 133.
ZUR BEACHTUNG
144) Das Fahren mit abgenutzten
Scheiben-/
Heckscheibenwischerblättern
stellt ein großes Risiko dar, weil
die Sicht bei ungünstigen
Witterungsbedingungen
zusätzlich verschlechtert wird.
KAROSSERIE
SCHUTZ VOR
WITTERUNGSEINFLÜSSEN
Die wichtigsten Ursachen der
Korrosionserscheinungen sind:
❒Luftverschmutzung
❒Salzhaltige und feuchte Luft
(Küstengebiete oder feuchtwarmes
Klima).
❒Von der Jahreszeit abhängige
Umweltbedingungen.
Außerdem darf die Abriebwirkung des
in der Luft enthaltenen Staubs, des
vom Wind aufgewirbelten Sandes
sowie des von anderen Fahrzeugen
hochgeschleuderten Schmutzes und
Splits nicht unterschätzt werden.
Abarth hat für die Fahrzeuge die besten
technologischen Lösungen angewandt,
um die Karosserie wirksam vor
Korrosion zu schützen.
Hier die wichtigsten:
❒Produkte und Lackiersysteme, die
dem Fahrzeug eine besondere
Widerstandsfähigkeit gegen
Korrosion und Abrieb verleihen.
❒Verwendung von verzinkten (oder
vorbehandelten) Blechen mit großer
Widerstandsfähigkeit gegen
Korrosion.
132AB0A0114133AB0A0115
175

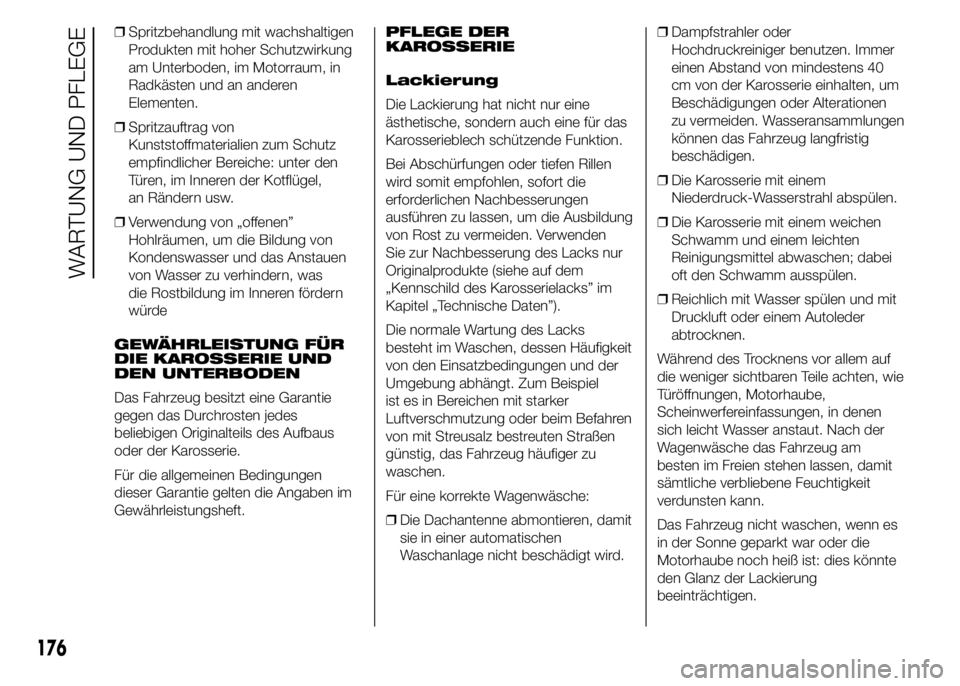

❒Spritzbehandlung mit wachshaltigen
Produkten mit hoher Schutzwirkung
am Unterboden, im Motorraum, in
Radkästen und an anderen
Elementen.
❒Spritzauftrag von
Kunststoffmaterialien zum Schutz
empfindlicher Bereiche: unter den
Türen, im Inneren der Kotflügel,
an Rändern usw.
❒Verwendung von „offenen”
Hohlräumen, um die Bildung von
Kondenswasser und das Anstauen
von Wasser zu verhindern, was
die Rostbildung im Inneren fördern
würde
GEWÄHRLEISTUNG FÜR
DIE KAROSSERIE UND
DEN UNTERBODEN
Das Fahrzeug besitzt eine Garantie
gegen das Durchrosten jedes
beliebigen Originalteils des Aufbaus
oder der Karosserie.
Für die allgemeinen Bedingungen
dieser Garantie gelten die Angaben im
Gewährleistungsheft.PFLEGE DER
KAROSSERIE
Lackierung
Die Lackierung hat nicht nur eine
ästhetische, sondern auch eine für das
Karosserieblech schützende Funktion.
Bei Abschürfungen oder tiefen Rillen
wird somit empfohlen, sofort die
erforderlichen Nachbesserungen
ausführen zu lassen, um die Ausbildung
von Rost zu vermeiden. Verwenden
Sie zur Nachbesserung des Lacks nur
Originalprodukte (siehe auf dem
„Kennschild des Karosserielacks” im
Kapitel „Technische Daten”).
Die normale Wartung des Lacks
besteht im Waschen, dessen Häufigkeit
von den Einsatzbedingungen und der
Umgebung abhängt. Zum Beispiel
ist es in Bereichen mit starker
Luftverschmutzung oder beim Befahren
von mit Streusalz bestreuten Straßen
günstig, das Fahrzeug häufiger zu
waschen.
Für eine korrekte Wagenwäsche:
❒Die Dachantenne abmontieren, damit
sie in einer automatischen
Waschanlage nicht beschädigt wird.❒Dampfstrahler oder
Hochdruckreiniger benutzen. Immer
einen Abstand von mindestens 40
cm von der Karosserie einhalten, um
Beschädigungen oder Alterationen
zu vermeiden. Wasseransammlungen
können das Fahrzeug langfristig
beschädigen.
❒Die Karosserie mit einem
Niederdruck-Wasserstrahl abspülen.
❒Die Karosserie mit einem weichen
Schwamm und einem leichten
Reinigungsmittel abwaschen; dabei
oft den Schwamm ausspülen.
❒Reichlich mit Wasser spülen und mit
Druckluft oder einem Autoleder
abtrocknen.
Während des Trocknens vor allem auf
die weniger sichtbaren Teile achten, wie
Türöffnungen, Motorhaube,
Scheinwerfereinfassungen, in denen
sich leicht Wasser anstaut. Nach der
Wagenwäsche das Fahrzeug am
besten im Freien stehen lassen, damit
sämtliche verbliebene Feuchtigkeit
verdunsten kann.
Das Fahrzeug nicht waschen, wenn es
in der Sonne geparkt war oder die
Motorhaube noch heiß ist: dies könnte
den Glanz der Lackierung
beeinträchtigen.
176
WARTUNG UND PFLEGE
