Abarth 500 2016 Instructieboek (in Dutch)

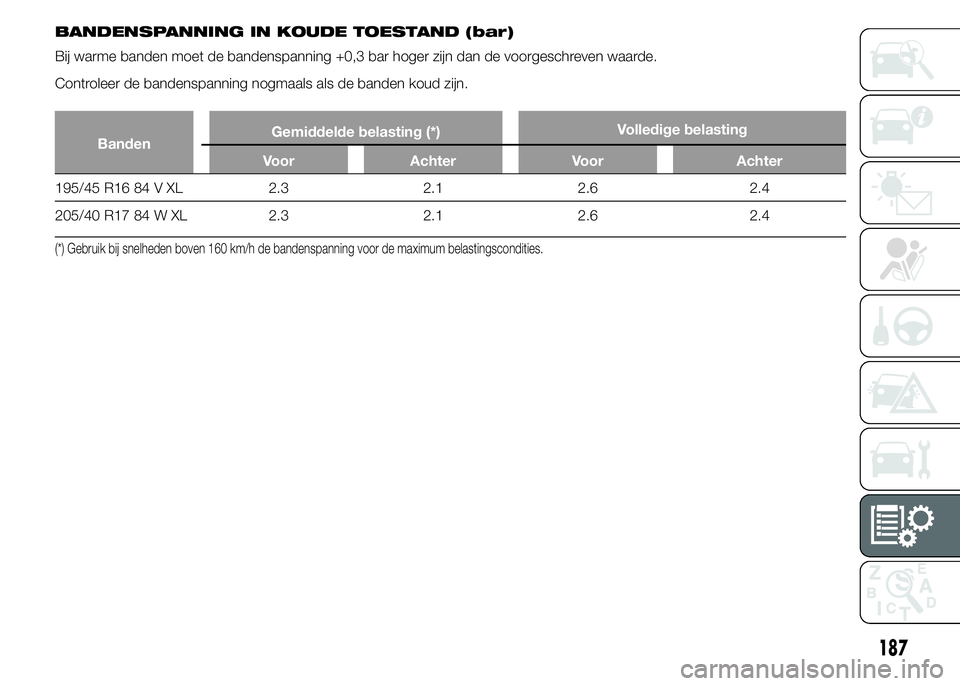

BANDENSPANNING IN KOUDE TOESTAND (bar)
Bij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde.
Controleer de bandenspanning nogmaals als de banden koud zijn.
BandenGemiddelde belasting (*)Volledige belasting
Voor Achter Voor Achter
195/45 R16 84 V XL 2.3 2.1 2.6 2.4
205/40 R17 84 W XL 2.3 2.1 2.6 2.4
(*) Gebruik bij snelheden boven 160 km/h de bandenspanning voor de maximum belastingscondities.
187

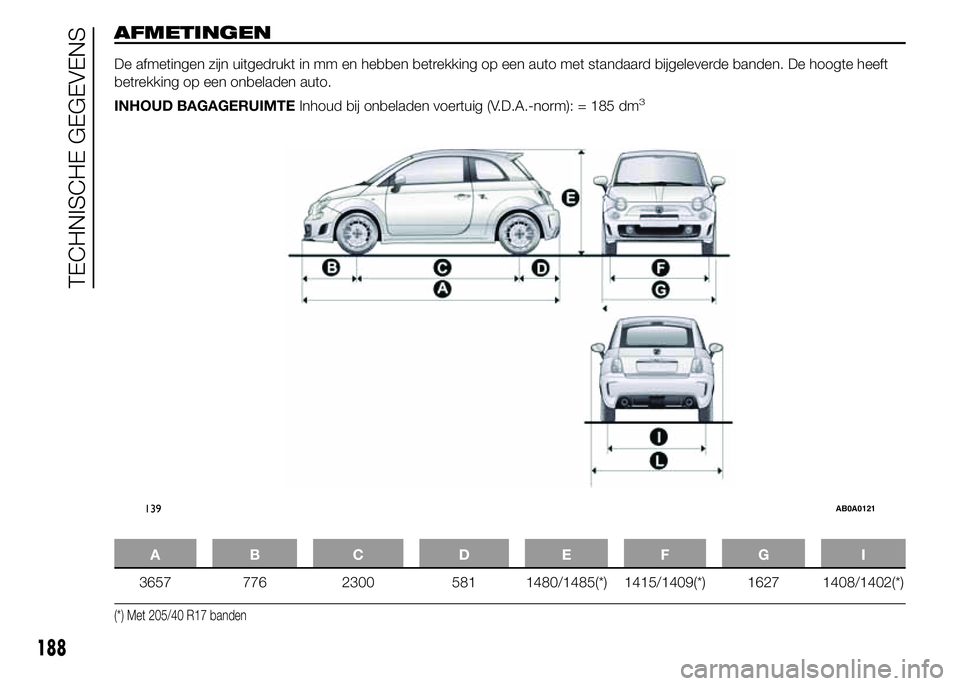

AFMETINGEN
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto met standaard bijgeleverde banden. De hoogte heeft
betrekking op een onbeladen auto.
INHOUD BAGAGERUIMTEInhoud bij onbeladen voertuig (V.D.A.-norm): = 185 dm
3
AB C D EFG I
3657 776 2300 581 1480/1485(*) 1415/1409(*) 1627 1408/1402(*)
(*) Met 205/40 R17 banden
139AB0A0121
188
TECHNISCHE GEGEVENS

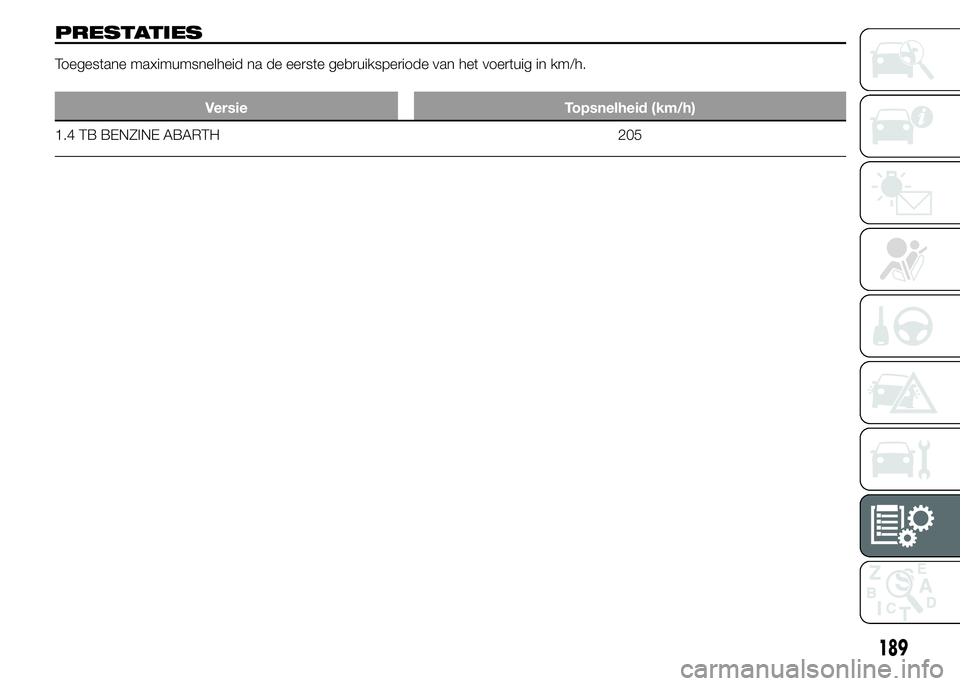

PRESTATIES
Toegestane maximumsnelheid na de eerste gebruiksperiode van het voertuig in km/h.
Versie Topsnelheid (km/h)
1.4 TB BENZINE ABARTH 205
189

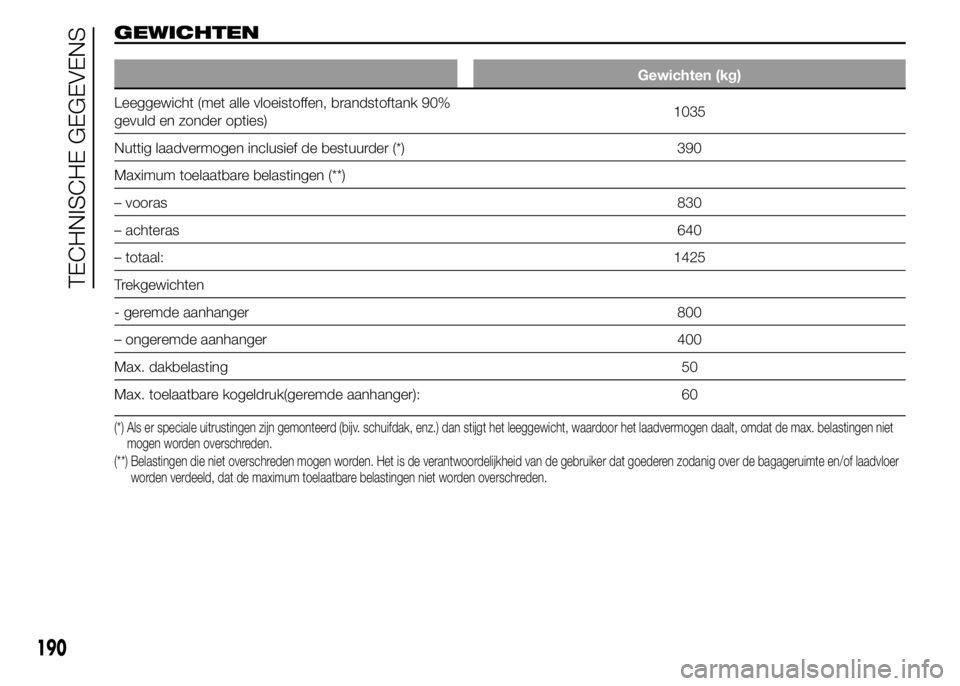

GEWICHTEN
Gewichten (kg)
Leeggewicht (met alle vloeistoffen, brandstoftank 90%
gevuld en zonder opties)1035
Nuttig laadvermogen inclusief de bestuurder (*) 390
Maximum toelaatbare belastingen (**)
– vooras830
– achteras640
– totaal:1425
Trekgewichten
- geremde aanhanger 800
– ongeremde aanhanger 400
Max. dakbelasting 50
Max. toelaatbare kogeldruk(geremde aanhanger): 60
(*) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat de max.belastingen niet
mogen worden overschreden.
(**) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer
worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
190
TECHNISCHE GEGEVENS

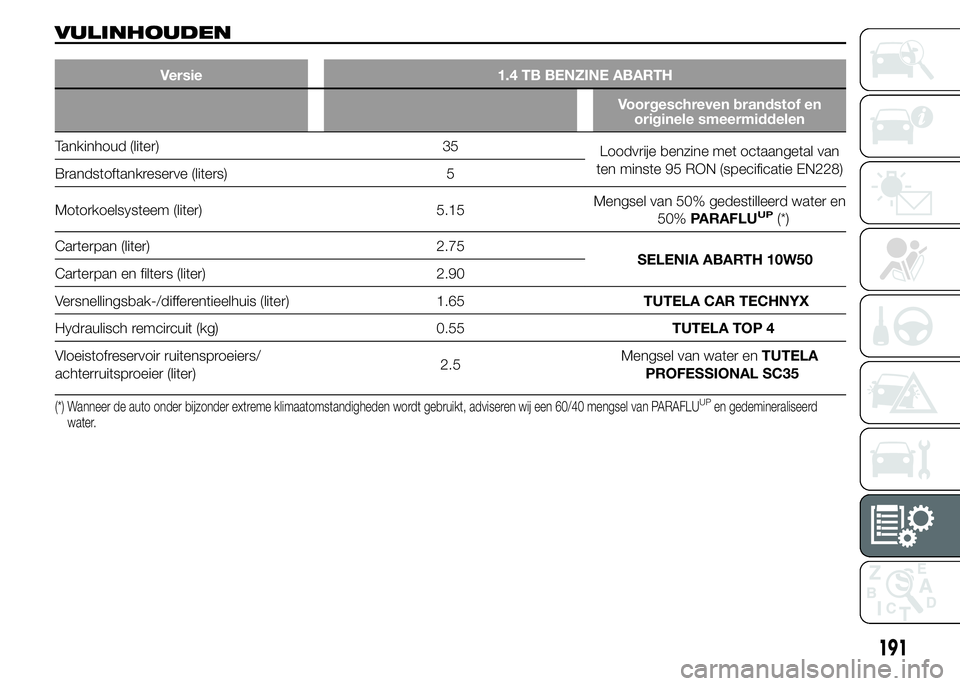

VULINHOUDEN
Versie 1.4 TB BENZINE ABARTH
Voorgeschreven brandstof en
originele smeermiddelen
Tankinhoud (liter) 35
Loodvrije benzine met octaangetal van
ten minste 95 RON (specificatie EN228)
Brandstoftankreserve (liters) 5
Motorkoelsysteem (liter) 5.15Mengsel van 50% gedestilleerd water en
50%PARAFLU
UP(*)
Carterpan (liter) 2.75
SELENIA ABARTH 10W50
Carterpan en filters (liter) 2.90
Versnellingsbak-/differentieelhuis (liter) 1.65TUTELA CAR TECHNYX
Hydraulisch remcircuit (kg) 0.55TUTELA TOP 4
Vloeistofreservoir ruitensproeiers/
achterruitsproeier (liter)2.5Mengsel van water enTUTELA
PROFESSIONAL SC35
(*) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLUUPen gedemineraliseerd
water.
191

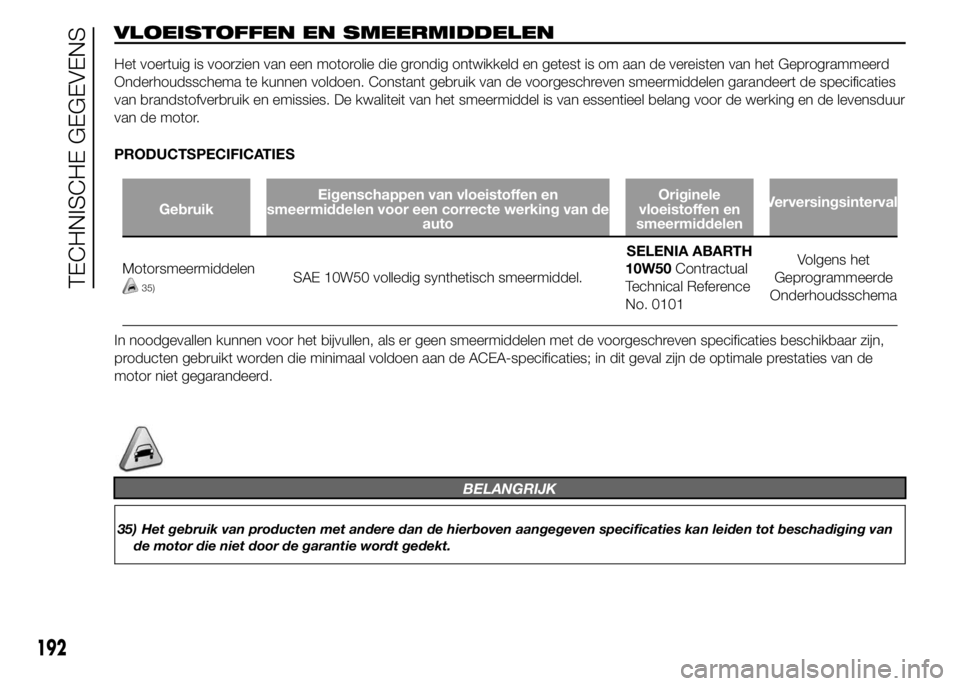

VLOEISTOFFEN EN SMEERMIDDELEN
Het voertuig is voorzien van een motorolie die grondig ontwikkeld en getest is om aan de vereisten van het Geprogrammeerd
Onderhoudsschema te kunnen voldoen. Constant gebruik van de voorgeschreven smeermiddelen garandeert de specificaties
van brandstofverbruik en emissies. De kwaliteit van het smeermiddel is van essentieel belang voor de werking en de levensduur
van de motor.
PRODUCTSPECIFICATIES
GebruikEigenschappen van vloeistoffen en
smeermiddelen voor een correcte werking van de
autoOriginele
vloeistoffen en
smeermiddelenVerversingsinterval
Motorsmeermiddelen
35)SAE 10W50 volledig synthetisch smeermiddel.SELENIA ABARTH
10W50Contractual
Technical Reference
No. 0101Volgens het
Geprogrammeerde
Onderhoudsschema
In noodgevallen kunnen voor het bijvullen, als er geen smeermiddelen met de voorgeschreven specificaties beschikbaar zijn,
producten gebruikt worden die minimaal voldoen aan de ACEA-specificaties; in dit geval zijn de optimale prestaties van de
motor niet gegarandeerd.
BELANGRIJK
35) Het gebruik van producten met andere dan de hierboven aangegeven specificaties kan leiden tot beschadiging van
de motor die niet door de garantie wordt gedekt.
192
TECHNISCHE GEGEVENS

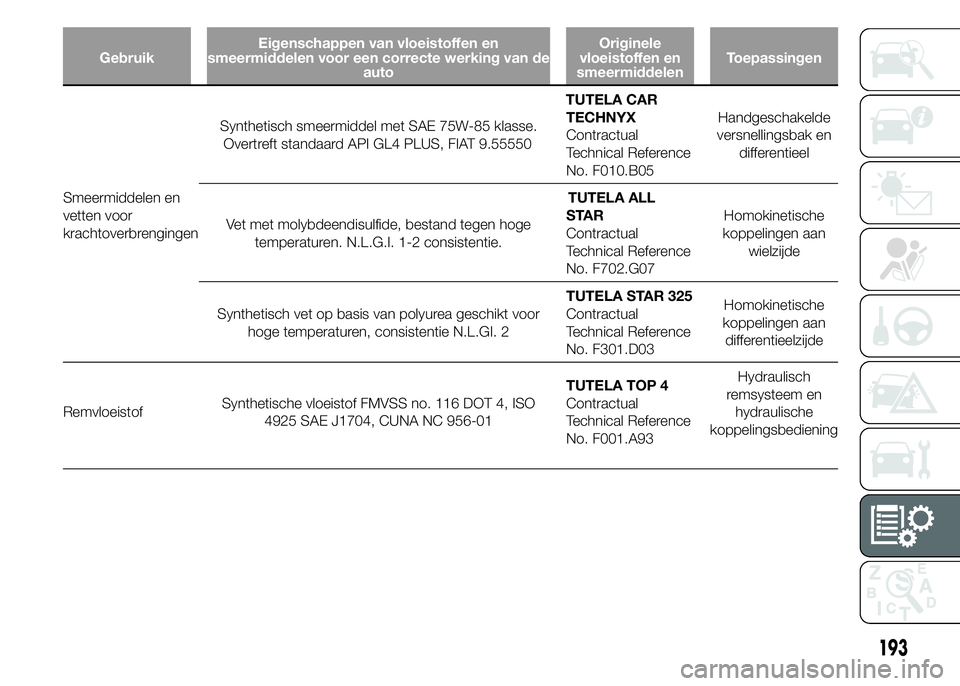

GebruikEigenschappen van vloeistoffen en
smeermiddelen voor een correcte werking van de
autoOriginele
vloeistoffen en
smeermiddelenToepassingen
Smeermiddelen en
vetten voor
krachtoverbrengingenSynthetisch smeermiddel met SAE 75W-85 klasse.
Overtreft standaard API GL4 PLUS, FIAT 9.55550TUTELA CAR
TECHNYX
Contractual
Technical Reference
No. F010.B05Handgeschakelde
versnellingsbak en
differentieel
Vet met molybdeendisulfide, bestand tegen hoge
temperaturen. N.L.G.I. 1-2 consistentie.TUTELA ALL
STAR
Contractual
Technical Reference
No. F702.G07Homokinetische
koppelingen aan
wielzijde
Synthetisch vet op basis van polyurea geschikt voor
hoge temperaturen, consistentie N.L.GI. 2TUTELA STAR 325
Contractual
Technical Reference
No. F301.D03Homokinetische
koppelingen aan
differentieelzijde
RemvloeistofSynthetische vloeistof FMVSS no. 116 DOT 4, ISO
4925 SAE J1704, CUNA NC 956-01TUTELA TOP 4
Contractual
Technical Reference
No. F001.A93Hydraulisch
remsysteem en
hydraulische
koppelingsbediening
193

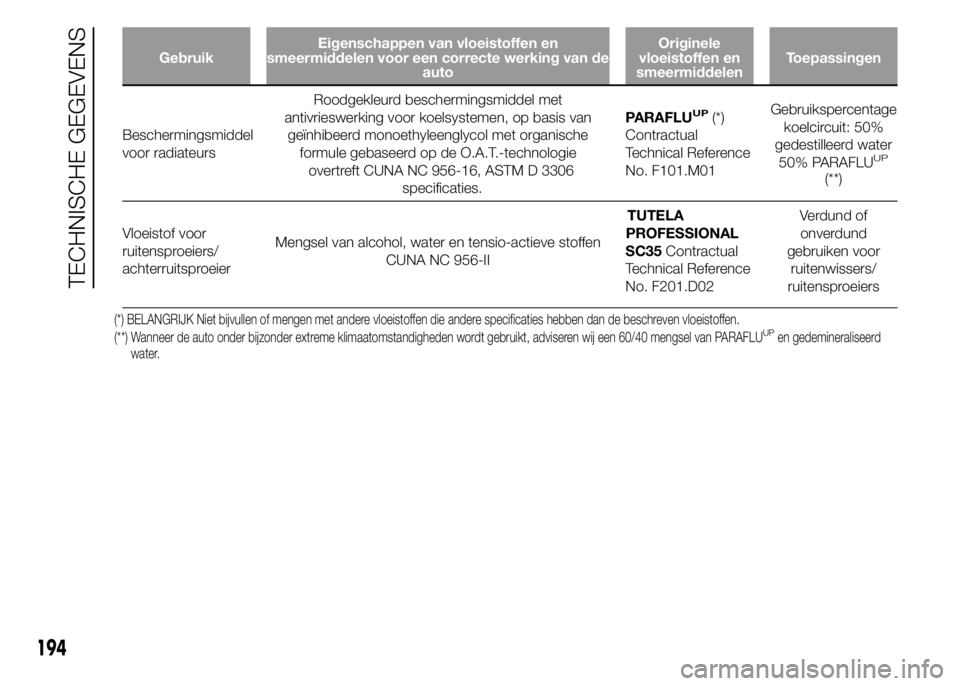

GebruikEigenschappen van vloeistoffen en
smeermiddelen voor een correcte werking van de
autoOriginele
vloeistoffen en
smeermiddelenToepassingen
Beschermingsmiddel
voor radiateursRoodgekleurd beschermingsmiddel met
antivrieswerking voor koelsystemen, op basis van
geïnhibeerd monoethyleenglycol met organische
formule gebaseerd op de O.A.T.-technologie
overtreft CUNA NC 956-16, ASTM D 3306
specificaties.PARAFLU
UP(*)
Contractual
Technical Reference
No. F101.M01Gebruikspercentage
koelcircuit: 50%
gedestilleerd water
50% PARAFLU
UP
(**)
Vloeistof voor
ruitensproeiers/
achterruitsproeierMengsel van alcohol, water en tensio-actieve stoffen
CUNA NC 956-IITUTELA
PROFESSIONAL
SC35Contractual
Technical Reference
No. F201.D02Verdund of
onverdund
gebruiken voor
ruitenwissers/
ruitensproeiers
(*) BELANGRIJK Niet bijvullen of mengen met andere vloeistoffen die andere specificaties hebben dan de beschreven vloeistoffen.
(**) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLUUPen gedemineraliseerd
water.
194
TECHNISCHE GEGEVENS

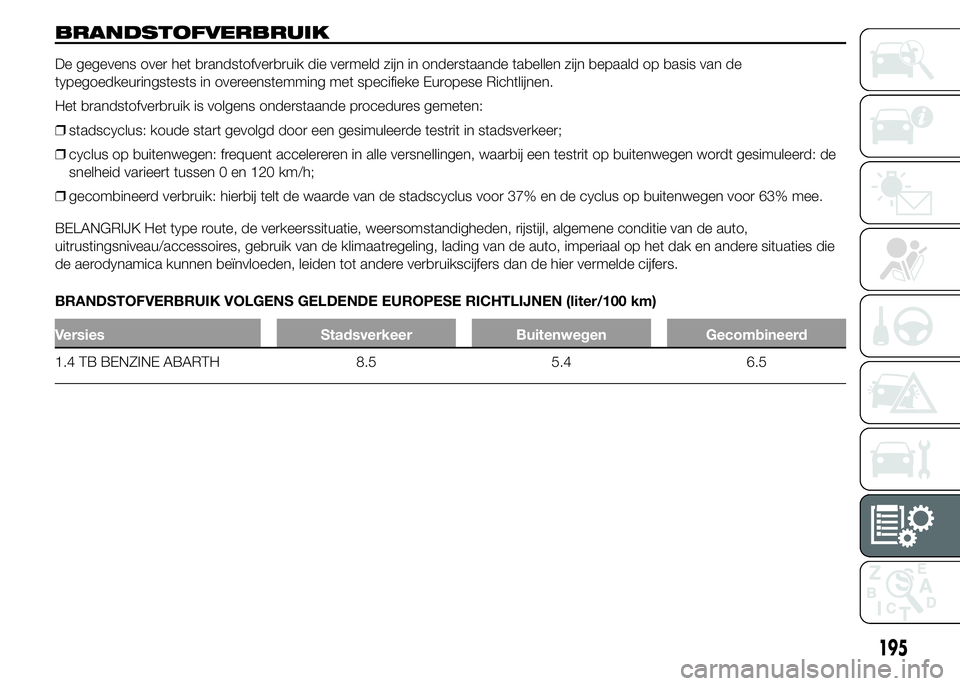

BRANDSTOFVERBRUIK
De gegevens over het brandstofverbruik die vermeld zijn in onderstaande tabellen zijn bepaald op basis van de
typegoedkeuringstests in overeenstemming met specifieke Europese Richtlijnen.
Het brandstofverbruik is volgens onderstaande procedures gemeten:
❒stadscyclus: koude start gevolgd door een gesimuleerde testrit in stadsverkeer;
❒cyclus op buitenwegen: frequent accelereren in alle versnellingen, waarbij een testrit op buitenwegen wordt gesimuleerd: de
snelheid varieert tussen 0 en 120 km/h;
❒gecombineerd verbruik: hierbij telt de waarde van de stadscyclus voor 37% en de cyclus op buitenwegen voor 63% mee.
BELANGRIJK Het type route, de verkeerssituatie, weersomstandigheden, rijstijl, algemene conditie van de auto,
uitrustingsniveau/accessoires, gebruik van de klimaatregeling, lading van de auto, imperiaal op het dak en andere situaties die
de aerodynamica kunnen beïnvloeden, leiden tot andere verbruikscijfers dan de hier vermelde cijfers.
BRANDSTOFVERBRUIK VOLGENS GELDENDE EUROPESE RICHTLIJNEN (liter/100 km)
Versies Stadsverkeer Buitenwegen Gecombineerd
1.4 TB BENZINE ABARTH 8.5 5.4 6.5
195

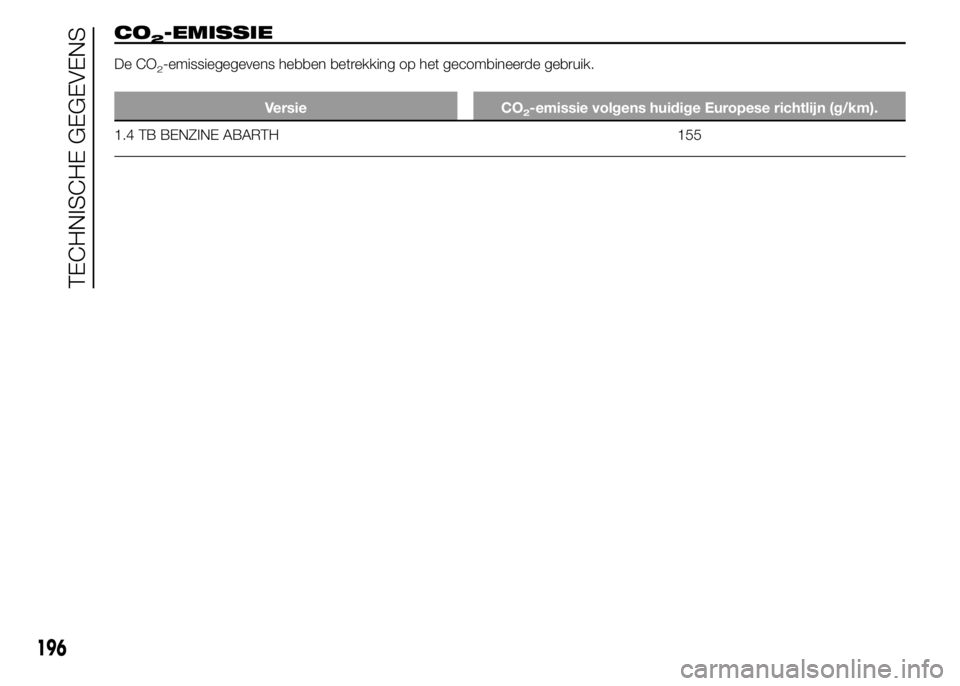

CO2-EMISSIE
De CO2-emissiegegevens hebben betrekking op het gecombineerde gebruik.
Versie CO2-emissie volgens huidige Europese richtlijn (g/km).
1.4 TB BENZINE ABARTH 155
