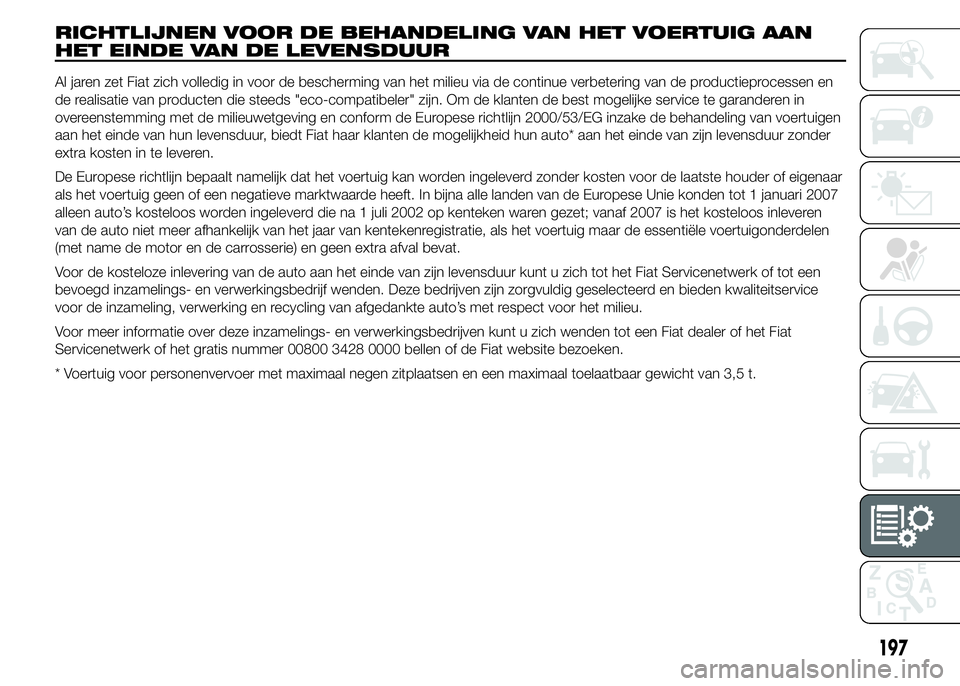

RICHTLIJNEN VOOR DE BEHANDELING VAN HET VOERTUIG AAN
HET EINDE VAN DE LEVENSDUUR
Al jaren zet Fiat zich volledig in voor de bescherming van het milieu via de continue verbetering van de productieprocessen en
de realisatie van producten die steeds "eco-compatibeler" zijn. Om de klanten de best mogelijke service te garanderen in
overeenstemming met de milieuwetgeving en conform de Europese richtlijn 2000/53/EG inzake de behandeling van voertuigen
aan het einde van hun levensduur, biedt Fiat haar klanten de mogelijkheid hun auto* aan het einde van zijn levensduur zonder
extra kosten in te leveren.
De Europese richtlijn bepaalt namelijk dat het voertuig kan worden ingeleverd zonder kosten voor de laatste houder of eigenaar
als het voertuig geen of een negatieve marktwaarde heeft. In bijna alle landen van de Europese Unie konden tot 1 januari 2007
alleen auto’s kosteloos worden ingeleverd die na 1 juli 2002 op kenteken waren gezet; vanaf 2007 is het kosteloos inleveren
van de auto niet meer afhankelijk van het jaar van kentekenregistratie, als het voertuig maar de essentiële voertuigonderdelen
(met name de motor en de carrosserie) en geen extra afval bevat.
Voor de kosteloze inlevering van de auto aan het einde van zijn levensduur kunt u zich tot het Fiat Servicenetwerk of tot een
bevoegd inzamelings- en verwerkingsbedrijf wenden. Deze bedrijven zijn zorgvuldig geselecteerd en bieden kwaliteitservice
voor de inzameling, verwerking en recycling van afgedankte auto’s met respect voor het milieu.
Voor meer informatie over deze inzamelings- en verwerkingsbedrijven kunt u zich wenden tot een Fiat dealer of het Fiat
Servicenetwerk of het gratis nummer 00800 3428 0000 bellen of de Fiat website bezoeken.
* Voertuig voor personenvervoer met maximaal negen zitplaatsen en een maximaal toelaatbaar gewicht van 3,5 t.
197

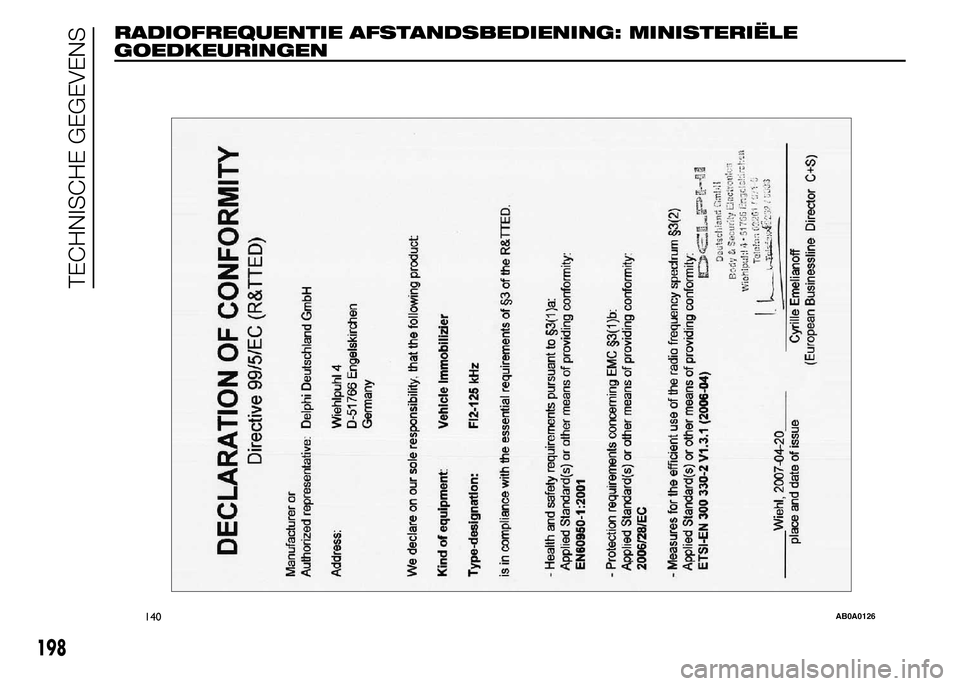

RADIOFREQUENTIE AFSTANDSBEDIENING: MINISTERIËLE
GOEDKEURINGEN
140AB0A0126
198
TECHNISCHE GEGEVENS

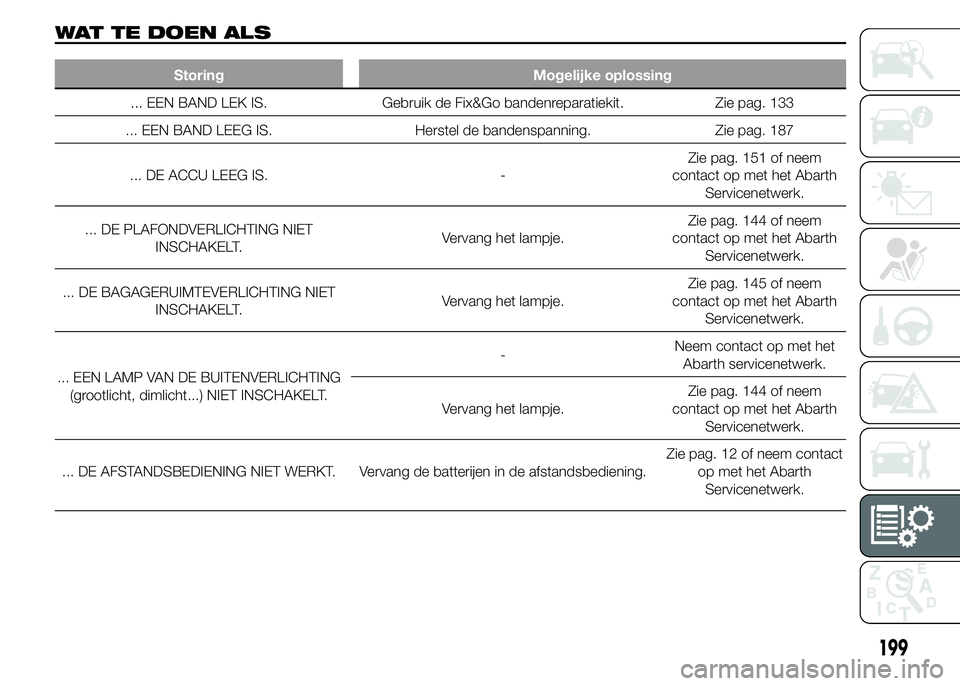

WAT TE DOEN ALS
Storing Mogelijke oplossing
... EEN BAND LEK IS. Gebruik de Fix&Go bandenreparatiekit. Zie pag. 133
... EEN BAND LEEG IS. Herstel de bandenspanning. Zie pag. 187
... DE ACCU LEEG IS. -Zie pag. 151 of neem
contact op met het Abarth
Servicenetwerk.
... DE PLAFONDVERLICHTING NIET
INSCHAKELT.Vervang het lampje.Zie pag. 144 of neem
contact op met het Abarth
Servicenetwerk.
... DE BAGAGERUIMTEVERLICHTING NIET
INSCHAKELT.Vervang het lampje.Zie pag. 145 of neem
contact op met het Abarth
Servicenetwerk.
... EEN LAMP VAN DE BUITENVERLICHTING
(grootlicht, dimlicht...) NIET INSCHAKELT.-Neem contact op met het
Abarth servicenetwerk.
Vervang het lampje.Zie pag. 144 of neem
contact op met het Abarth
Servicenetwerk.
... DE AFSTANDSBEDIENING NIET WERKT. Vervang de batterijen in de afstandsbediening.Zie pag. 12 of neem contact
op met het Abarth
Servicenetwerk.
199

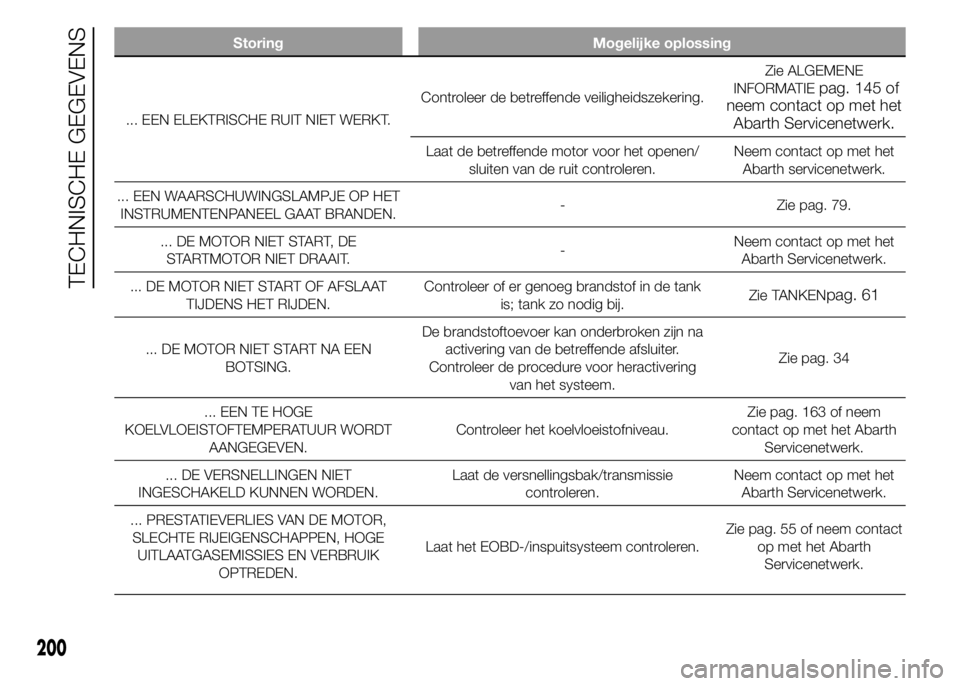

Storing Mogelijke oplossing
... EEN ELEKTRISCHE RUIT NIET WERKT.Controleer de betreffende veiligheidszekering.Zie ALGEMENE
INFORMATIEneem contact op met het
Abarth Servicenetwerk.
Laat de betreffende motor voor het openen/
sluiten van de ruit controleren.Neem contact op met het
Abarth servicenetwerk.
... EEN WAARSCHUWINGSLAMPJE OP HET
INSTRUMENTENPANEEL GAAT BRANDEN.- Zie pag. 79.
... DE MOTOR NIET START, DE
STARTMOTOR NIET DRAAIT.-Neem contact op met het
Abarth Servicenetwerk.
... DE MOTOR NIET START OF AFSLAAT
TIJDENS HET RIJDEN.Controleer of er genoeg brandstof in de tank
is; tank zo nodig bij.Zie TANKEN
pag. 61
... DE MOTOR NIET START NA EEN
BOTSING.De brandstoftoevoer kan onderbroken zijn na
activering van de betreffende afsluiter.
Controleer de procedure voor heractivering
van het systeem.Zie pag. 34
... EEN TE HOGE
KOELVLOEISTOFTEMPERATUUR WORDT
AANGEGEVEN.Controleer het koelvloeistofniveau.Zie pag. 163 of neem
contact op met het Abarth
Servicenetwerk.
... DE VERSNELLINGEN NIET
INGESCHAKELD KUNNEN WORDEN.Laat de versnellingsbak/transmissie
controleren.Neem contact op met het
Abarth Servicenetwerk.
... PRESTATIEVERLIES VAN DE MOTOR,
SLECHTE RIJEIGENSCHAPPEN, HOGE
UITLAATGASEMISSIES EN VERBRUIK
OPTREDEN.Laat het EOBD-/inspuitsysteem controleren.Zie pag. 55 of neem contact
op met het Abarth
Servicenetwerk.
200
TECHNISCHE GEGEVENS
pag. 145 of

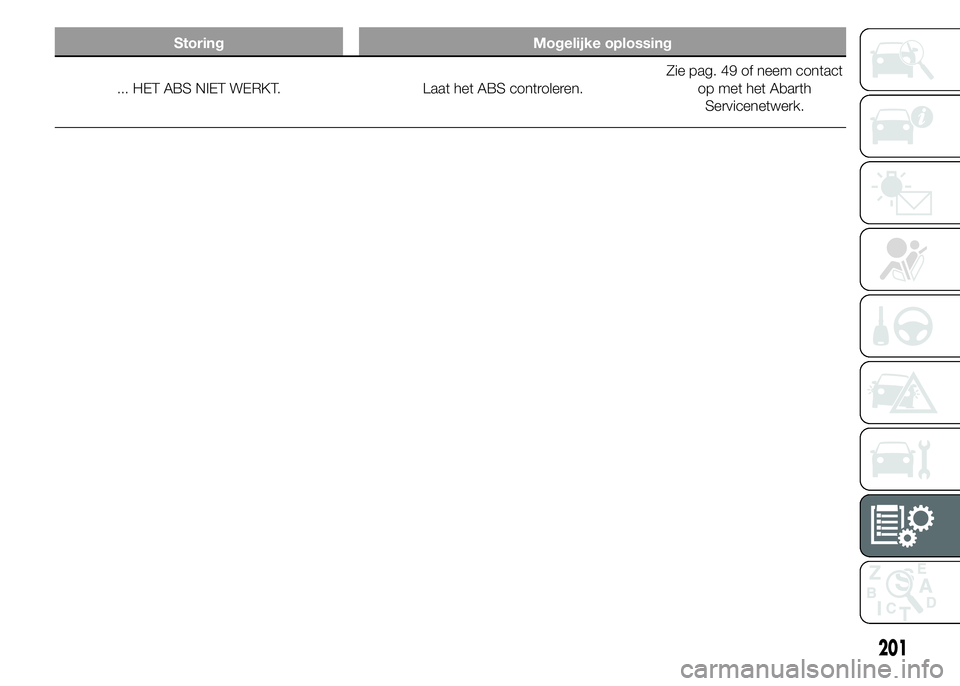

Storing Mogelijke oplossing
... HET ABS NIET WERKT. Laat het ABS controleren.Zie pag. 49 of neem contact
op met het Abarth
Servicenetwerk.
201

ALFABETISCH
REGISTER
Aanhangers trekken ...................... 127
Aansteker....................................... 35
ABS ............................................... 49
ABS (systeem) ............................... 49
Accu .............................................. 165
– acculading controleren .............. 165
– advies voor verlengen
levensduur ................................ 166
– vervangen ................................. 165
Accu (opladen) ............................... 151
Achterbank (rugleuning
ontgrendelen) ............................... 16
Achterlichtunits (lamp vervangen) ... 143
Achterruitsproeier (sproeiers) .......... 170
Achterruitverwarming
(inschakeling) ............................... 24
Achterruitwisser/-sproeier .............. 31
Achteruitkijkspiegels ....................... 19
Afmetingen..................................... 188
Afsluiter van de brandstoftoevoer ... 34
Alarmknipperlichten........................ 33
Analoge drukmeter......................... 75
Automatische klimaatregeling ......... 25
Bagageruimte ............................... 42
– bagageruimte vergroten ............ 43
– sluiten ....................................... 42Banden
– bandenspanning ....................... 187
– standaard banden ..................... 186
– winterbanden ............................ 186
Banden - onderhoud ...................... 167
Bedieningselementen ..................... 33
Bedieningspaneel en
boordinstrumenten ....................... 74
Bougies (type) ................................ 178
Brandstofbesparing........................ 125
Brandstoftankdop .......................... 62
Brandstoftoevoer ........................... 179
Brandstofverbruik........................... 195
Buitenverlichting ............................. 28
Carrosserie (garantie) .................... 171
Carrosserie (reiniging en
onderhoud) .................................. 170
CO2-emissie .................................. 196
CODE-card .................................... 11
Contactslot .................................... 14
Dagrijlichten (DRL) ........................ 28
Dak met vast glaspaneel ................ 38
Dashboardkastje ............................ 36
De auto opkrikken .......................... 151
De correcte bandenmaat lezen ...... 184
De motor starten ............................ 122
De motor starten ............................ 132
Derde remlicht (lamp vervangen) .... 143
De sleutels ..................................... 11
– CODE-card ............................... 11– Sleutel met
afstandsbediening ..................... 1
– Sleutel zonder
afstandsbediening ..................... 11
Digitale brandstofmeter .................. 75
Digitale
koelvloeistoftemperatuurmeter ..... 75
Dimlicht (lamp vervangen) .............. 142
Dimlicht/stadslicht .......................... 29
Display ........................................... 64
EBD (Electronic Brake-Force
distribution) .................................. 48
eco Index ....................................... 64
Elektrische ruitbediening ................ 41
Elektrische stuurbekrachtiging
"Dualdrive" ................................... 55
EOBD-systeem .............................. 55
ESC-systeem (Electronic
Stability Control) ........................... 48
Fiat CODE systeem....................... 10
Fix&Go Automatic (kit) .................... 133
Follow Me Home (systeem) ............ 30
Frontairbag bestuurderszijde .......... 113
Frontairbag passagierszijde ............ 114
Frontairbags ................................... 113
Gear Shift Indicator (systeem) ....... 65
Gebruik van de versnellingsbak ...... 124
Geprogrammeerd
onderhoudsschema ..................... 157
Gewichten...................................... 190
Gordelspanners ............................. 1012

ALFABETISCH REGISTER
– Krachtbegrenzers ...................... 101
Grootlicht (lamp vervangen) ............ 142
Grootlicht ....................................... 29
Grootlichtsignaal ............................ 29
Handbediende klimaatregeling ...... 23
– bedieningselementen ................ 23
– onderhoud ................................ 24
Handrem ........................................ 123
HBA-systeem................................. 50
Herconfigureerbaar
multifunctioneel display ................ 64
Hill Holder-systeem ........................ 49
Hoofdairbags (window bags) .......... 118
Hoofdsteunen ................................ 17
– Hoofdsteunen achter................. 17
Hoogteregeling koplampen ............ 47
Houders voor bekers/flessen.......... 36
Identificatiegegevens
– chassisnummer ......................... 176
– identificatieplaatje
carrosserielak ............................ 176
– motorcode ................................ 176
– typeplaatje met
identificatiegegevens ................. 176
Imperiaal/skidrager......................... 46
Inbouwvoorbereiding "Isofix"
kinderzitje..................................... 109
Inbouwvoorbereiding voor
draagbaar navigatiesysteem......... 37Installatie van
elektrische/elektronische
apparaten .................................... 57
Interieur (reiniging) .......................... 173
Interieuruitrusting............................ 35
iTPMS ............................................ 52
Kentekenverlichting (lamp
vervangen) ................................... 144
Kinderen veilig vervoeren ................ 104
Klimaatcomfort............................... 20
Klimaatregeling
– Luchtroosters in interieur ........... 20
Knie-airbag bestuurderszijde .......... 11
Koplampen (afstelling
koplampen in het buitenland) ....... 48
Koplampen .................................... 47
Koplampen (wassen) ...................... 172
Koplampunits (lamp vervangen) ..... 141
Koppeling ...................................... 180
Lakwerk (onderhoud) .................... 171
Lamp binnenverlichting
vervangen .................................... 144
Lamp buitenverlichting
vervangen .................................... 141
Lampen
– algemene instructies.................. 137
– lampen (vervangen) ................... 137
– typen lampen ............................ 138
Lampjes en berichten ..................... 79
Langdurige stilstand van de auto.... 129
Luchtfilter ....................................... 165
Menuopties .................................. 67
Milieubescherming ......................... 62
Mistlampen (lamp vervangen) ......... 142
Mistlampen/mistachterlichten ......... 34
Motorcodes - carrosserieversies .... 177
Motorkap ....................................... 45
Motorkoelvloeistof .......................... 163
Motor ............................................. 178
– code ......................................... 176
Motorolie (niveau controleren) ......... 163
Motorolie (verbruik) ......................... 163
Motorruimte (uitspuiten).................. 172
MSR-systeem ................................ 50
Niveaus controleren ...................... 162
Onderhoud en zorg ...................... 156
– geprogrammeerd onderhoud .... 156
– Geprogrammeerd
onderhoudsschema .................. 157
– intensief gebruik van de auto ..... 161
– periodieke controles .................. 161
Opbergvak ..................................... 36
Opbergvak onder
passagiersstoel ............................ 36
Parkeersensoren ........................... 58
Parkeren ........................................ 123
Plafondverlichting (lamp
vervangen) ................................... 144
Plafondverlichting ........................... 32
Plafondverlichting voor ................... 32 5

Pollenfilter ...................................... 165
Portieren ........................................ 40
– centrale portiervergrendeling ..... 40
– Centrale portiervergrendeling..... 40
– openen/sluiten met de sleutel .... 40
Prestaties ....................................... 189
Radiofrequentie
afstandsbediening: ministeriële
goedkeuringen ............................. 198
Radio ............................................. 56
Radiozendapparatuur en
mobiele telefoons ......................... 58
Reiniging en onderhoud
– auto-interieur ............................. 173
– kunststof interieurdelen ............. 173
– lederen interieurdelen ................ 173
– stoelen ...................................... 173
Remmen ........................................ 181
Remvloeistof .................................. 163
Richtingaanwijzers (lamp
vervangen) ................................... 141
Richtingaanwijzers ......................... 29
Rubber slangen.............................. 168
Ruiten reinigen ............................... 30
Ruiten (reinigen) ............................. 172
Ruitenwisser/-sproeier voorruit ....... 30
Ruitenwisser
voor/achterruitwisser
(wisserbladen) .............................. 169
SBR-systeem................................ 100
Schuifdak ....................................... 38
Sensoren
– parkeren.................................... 58
Slepen van de auto ........................ 152
Smeermiddelen (specificaties) ........ 192
Sneeuwkettingen ........................... 128
Snelheidsmeter .............................. 75
SPORT .......................................... 33
Sport voorstoelen........................... 16
Stadslichten/dagrijlichten (lamp
vervangen) ................................... 142
Stoelen .......................................... 15
– Voorstoelen ............................... 15
Stopcontact ................................... 36
Stuurinrichting ................................ 183
Stuurwiel ........................................ 18
Symbolen....................................... 10
Tanken ......................................... 61
Technische gegevens ..................... 176
Toerenteller .................................... 75
Transmissie .................................... 180
Trip Computer ................................ 76
TRIP knop ...................................... 77
TTC-systeem ................................. 50
"Universeel" kinderzitje
monteren ..................................... 106
Veiligheid ...................................... 100
– veiligheidsgordels ...................... 100Veiligheidsgordels
– gebruik van de
veiligheidsgordels ...................... 100
Veiligheidsgordels (onderhoud) ....... 103
Velgbescherming (banden) ............. 185
Velgen en banden .......................... 184
Velgen
– afmetingen ................................ 186
– wielen en banden ...................... 167
Verklaring van de velgcodes ........... 185
Verlichting bagageruimte (lamp
vervangen) ................................... 145
Verlichting bagageruimte ................ 33
Verwarming en ventilatie ................. 21
Vloeistoffen en smeermiddelen ....... 192
Vloeistof voor
ruitensproeiers/achterruitsproeier . 163
Voorruitsproeier (sproeiers) ............. 169
Vulinhouden ................................... 191
Wielen en banden......................... 167
– bandenspanning ....................... 187
Wielophanging ............................... 182
Winterbanden ................................ 128
Zekeringenkasten (ligging)............. 146
Zekeringen (vervangen) .................. 145
Zijairbags (zijairbag -
hoofdairbag)................................. 118
Zijairbags (zijairbags voor) .............. 118
Zonnekleppen ................................ 35

Fiat Group Automobiles S.p.A. - Parts &Services - Technical Services - ServiceEngineering
Largo Senatore G. Agnelli, 3 - 10040Volvera - Torino (Italia)
- 1 Editie
Druknummer 603.99. NL - /2014662 10
