CARACTÉRISTIQUES TECHNIQUES
Tout ce dont vous avez besoin pour
comprendre la composition et le
fonctionnement de votre voiture est
contenu dans ce chapitre et illustré par
des données, tableaux et graphiques.
Destiné au passionné, au technicien ou
tout simplement à tous ceux qui veulent
connaître en détail leur voiture.DONNÉES D'IDENTIFICATION ........178
CODES MOTEUR - VERSIONS
CARROSSERIE ...............................180
MOTEUR.........................................181
ALIMENTATION ...............................182
TRANSMISSION .............................183
FREINS ...........................................184
SUSPENSIONS ...............................185
DIRECTION .....................................186
ROUES ...........................................187
DIMENSIONS ..................................191
PERFORMANCES...........................192
POIDS .............................................193
RAVITAILLEMENT ...........................194
FLUIDES ET LUBRIFIANTS .............195
CONSOMMATION DE
CARBURANT ..................................198
ÉMISSIONS DE CO2.......................199
DISPOSITIONS POUR LE
TRAITEMENT DU VÉHICULE EN
FIN DE CYCLE ................................200
TÉLÉCOMMANDE À
RADIOFRÉQUENCE :
HOMOLOGATIONS
MINISTÉRIELLES ............................201
QUE FAIRE SI..................................202
177

DONNÉES
D'IDENTIFICATION
Les données d'identification
estampillées et figurant sur les
plaquettes sont les suivantes :
❒Plaquette récapitulative des données
d'identification.
❒Marquage du châssis.
❒Plaquette d'identification de la
peinture de la carrosserie.
❒Marquage du moteur.
PLAQUETTE
RÉCAPITULATIVE DES
DONNÉES
D'IDENTIFICATION
Elle est appliquée sur le côté gauche du
plancher arrière du coffre et indique
les données d'identification suivantes
fig. 134:
BNuméro d'homologation.
CCode d'identification du type de
voiture.
DNuméro progressif de fabrication du
châssis.
EPoids maximum autorisé de la voiture
à pleine charge.
FPoids maximum autorisé de la voiture
à pleine charge plus remorque.
GPoids maximum autorisé sur le
premier essieu (avant).
HPoids maximum autorisé sur le
deuxième essieu (arrière).
IType de moteur.
LCode de version de carrosserie.
MNuméro pour pièces de rechange.MARQUAGE DU CHÂSSIS
Il est appliqué sur le côté droit du
plancher arrière du coffre à bagages et
reproduit les données d'identification
suivantes fig. 135:
❒type de véhicule ;
❒numéro progressif de fabrication du
châssis.
134AB0A0116
135AB0A0118
178
CARACTÉRISTIQUES TECHNIQUES

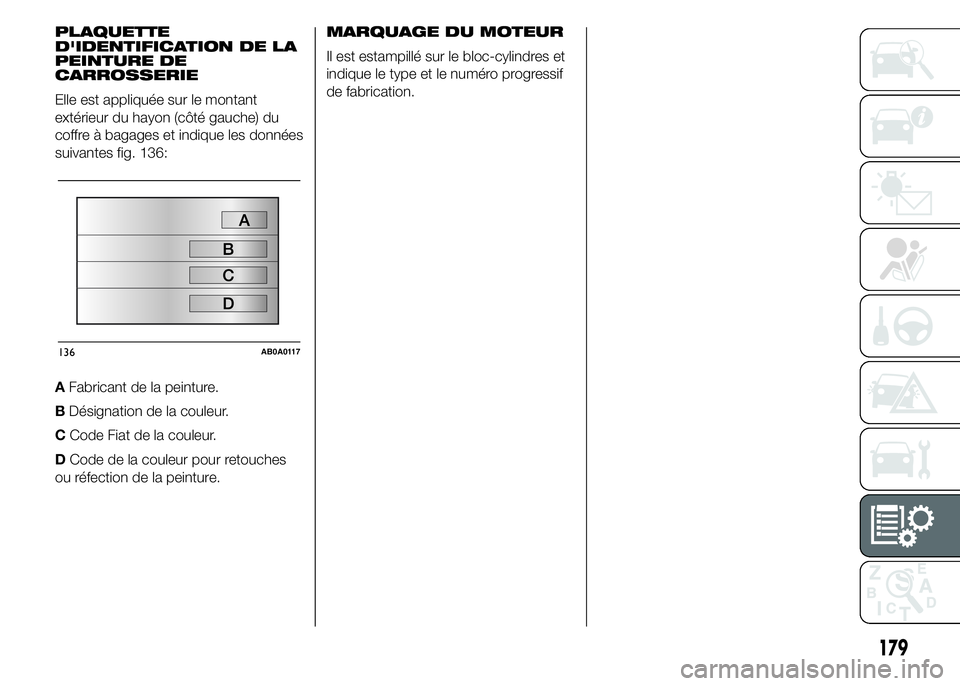

PLAQUETTE
D'IDENTIFICATION DE LA
PEINTURE DE
CARROSSERIE
Elle est appliquée sur le montant
extérieur du hayon (côté gauche) du
coffre à bagages et indique les données
suivantes fig. 136:
AFabricant de la peinture.
BDésignation de la couleur.
CCode Fiat de la couleur.
DCode de la couleur pour retouches
ou réfection de la peinture.MARQUAGE DU MOTEUR
Il est estampillé sur le bloc-cylindres et
indique le type et le numéro progressif
de fabrication.
136AB0A0117
179

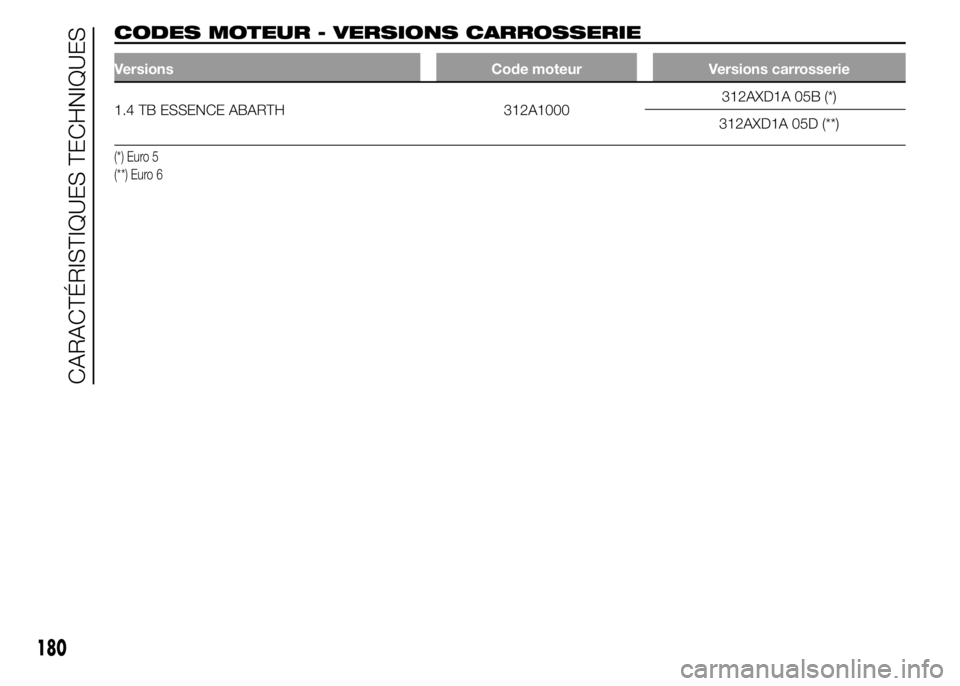

CODES MOTEUR - VERSIONS CARROSSERIE
Versions Code moteur Versions carrosserie
1.4 TB ESSENCE ABARTH 312A1000312AXD1A 05B (*)
312AXD1A 05D (**)
(*) Euro 5
(**) Euro 6
180
CARACTÉRISTIQUES TECHNIQUES

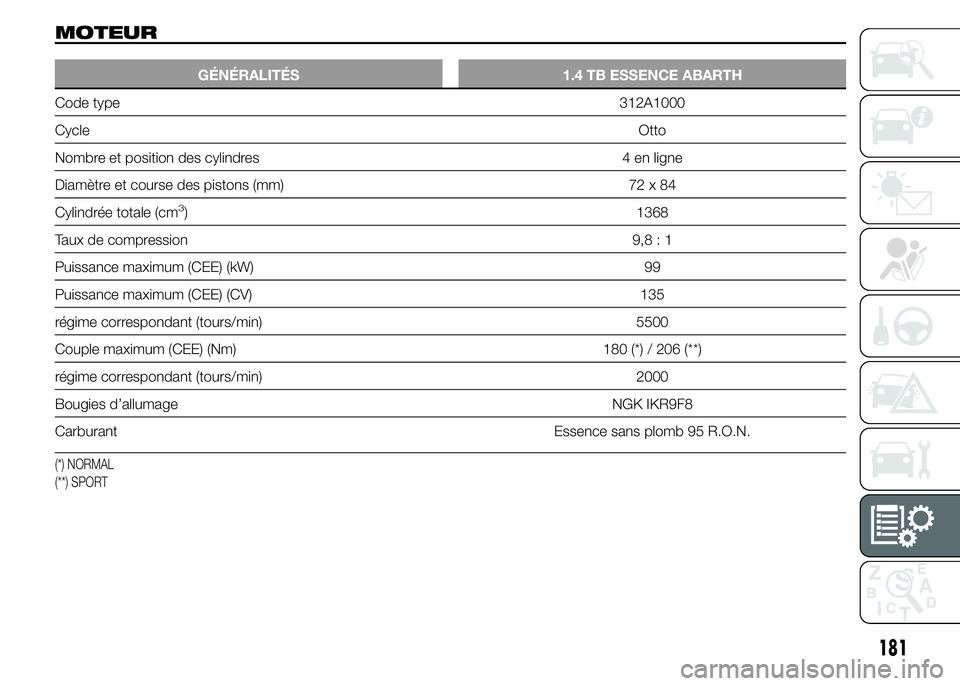

MOTEUR
GÉNÉRALITÉS 1.4 TB ESSENCE ABARTH
Code type312A1000
CycleOtto
Nombre et position des cylindres 4 en ligne
Diamètre et course des pistons (mm) 72 x 84
Cylindrée totale (cm
3) 1368
Taux de compression 9,8 : 1
Puissance maximum (CEE) (kW) 99
Puissance maximum (CEE) (CV) 135
régime correspondant (tours/min) 5500
Couple maximum (CEE) (Nm) 180 (*) / 206 (**)
régime correspondant (tours/min) 2000
Bougies d’allumage NGK IKR9F8
Carburant Essence sans plomb 95 R.O.N.
(*) NORMAL
(**) SPORT
181

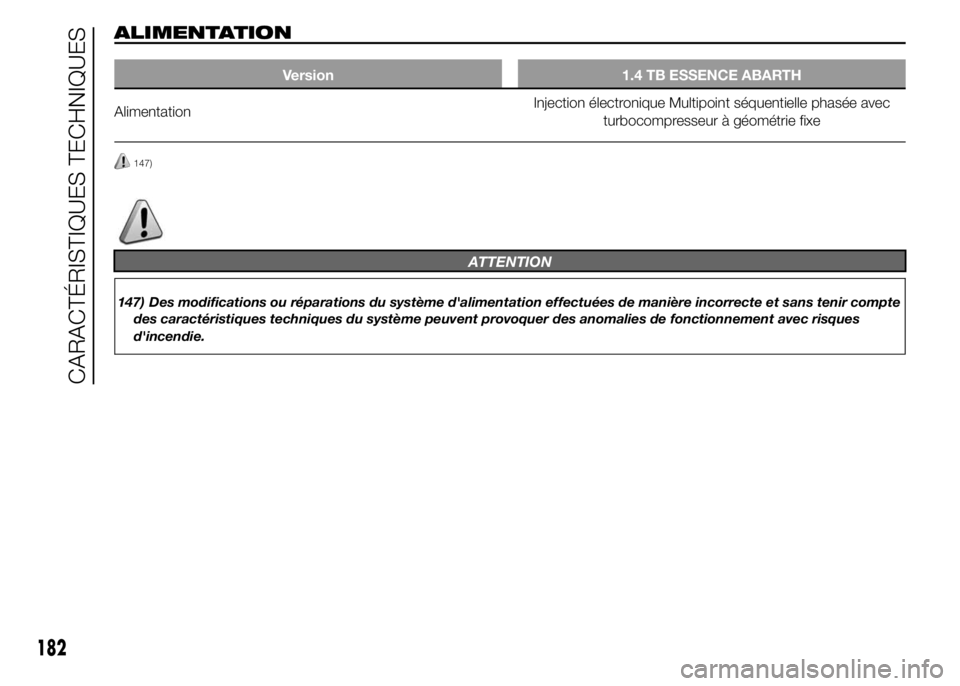

ALIMENTATION
Version 1.4 TB ESSENCE ABARTH
AlimentationInjection électronique Multipoint séquentielle phasée avec
turbocompresseur à géométrie fixe
147)
ATTENTION
147) Des modifications ou réparations du système d'alimentation effectuées de manière incorrecte et sans tenir compte
des caractéristiques techniques du système peuvent provoquer des anomalies de fonctionnement avec risques
d'incendie.
182
CARACTÉRISTIQUES TECHNIQUES

TRANSMISSION
Version 1.4 TB ESSENCE ABARTH
Boîte de vitessesCinq vitesses plus une marche arrière avec des
synchroniseurs pour l'enclenchement des rapports avant
Embrayage À réglage automatique avec pédale sans course à vide
TractionAvant
183

FREINS
Version 1.4 TB ESSENCE ABARTH
Freins de serviceavant arrière
à disque autoventilés à disque plein
Frein de stationnement commandé par un levier manuel agissant sur les freins arrière
ATTENTION L'eau, le verglas et le sel de déneigement présents sur la chaussée peuvent se déposer sur les disques des freins
et réduire l'efficacité lors du premier freinage.
184
CARACTÉRISTIQUES TECHNIQUES

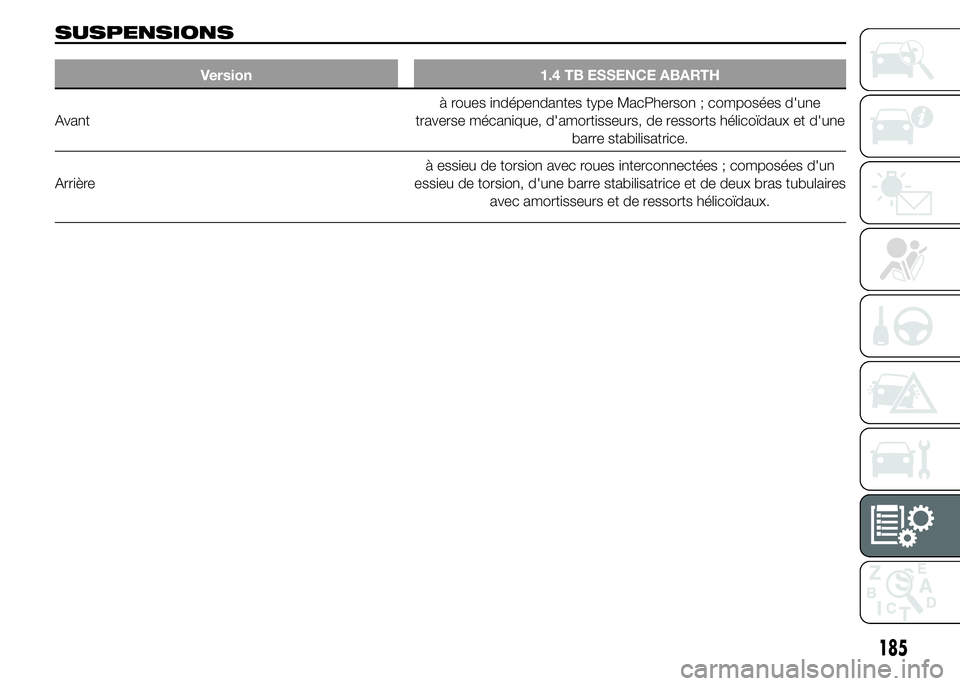

SUSPENSIONS
Version 1.4 TB ESSENCE ABARTH
Avantà roues indépendantes type MacPherson ; composées d'une
traverse mécanique, d'amortisseurs, de ressorts hélicoïdaux et d'une
barre stabilisatrice.
Arrièreà essieu de torsion avec roues interconnectées ; composées d'un
essieu de torsion, d'une barre stabilisatrice et de deux bras tubulaires
avec amortisseurs et de ressorts hélicoïdaux.
185

DIRECTION
Version 1.4 TB ESSENCE ABARTH
Typeà pignon et crémaillère avec direction assistée électrique à double
stratégie (normal/sport)
Diamètre de braquage entre trottoirs (m) 10,8
186
