Abarth 500 2017 Drift- och underhållshandbok (in Swedish)

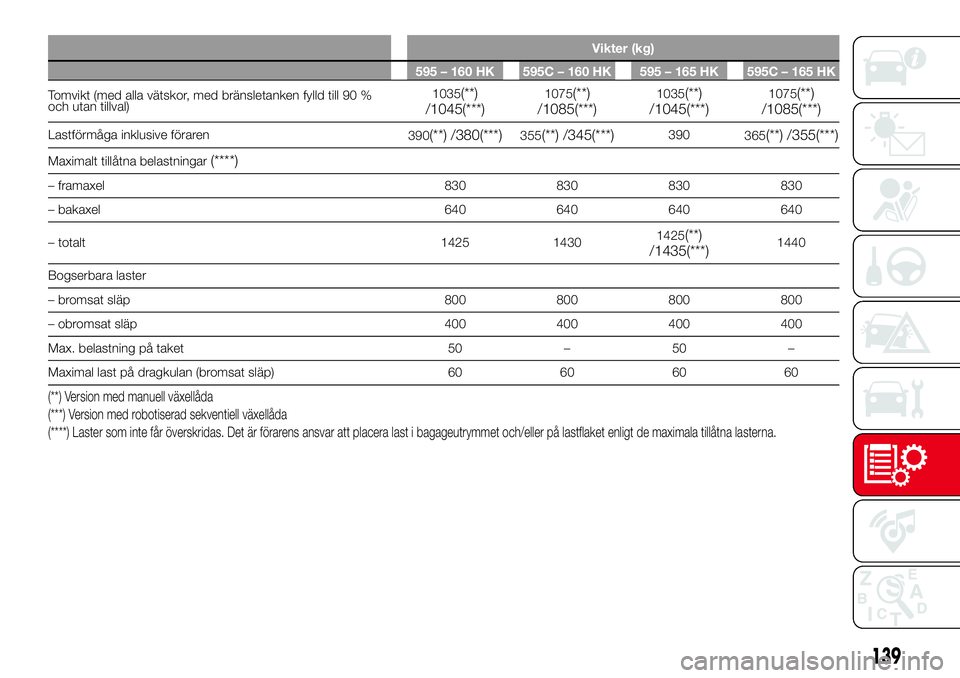

Vikter (kg)
595 – 160 HK 595C – 160 HK 595 – 165 HK 595C – 165 HK
Tomvikt (med alla vätskor, med bränsletanken fylld till 90 %
och utan tillval)1035(**)
/1045(***)1075(**)
/1085(***)1035(**)
/1045(***)1075(**)
/1085(***)
Lastförmåga inklusive föraren
390(**) /380(***)355(**) /345(***)390
365(**) /355(***)
Maximalt tillåtna belastningar(****)
– framaxel 830 830 830 830
– bakaxel 640 640 640 640
– totalt 1425 14301425
(**)
/1435(***)1440
Bogserbara laster
– bromsat släp 800 800 800 800
– obromsat släp 400 400 400 400
Max. belastning på taket 50 – 50 –
Maximal last på dragkulan (bromsat släp) 60 60 60 60
(**) Version med manuell växellåda
(***) Version med robotiserad sekventiell växellåda
(****) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtnalasterna.
139

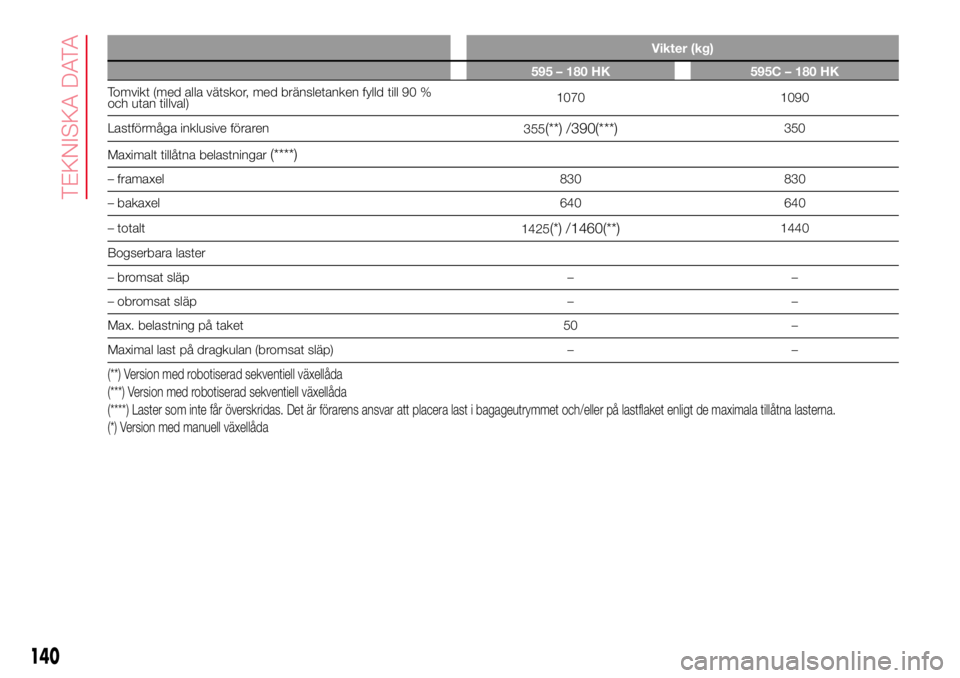

Vikter (kg)
595 – 180 HK 595C – 180 HK
Tomvikt (med alla vätskor, med bränsletanken fylld till 90 %
och utan tillval)1070 1090
Lastförmåga inklusive föraren
355
(**) /390(***)350
Maximalt tillåtna belastningar
(****)
– framaxel 830 830
– bakaxel 640 640
– totalt
1425
(*) /1460(**)1440
Bogserbara laster
– bromsat släp – –
– obromsat släp – –
Max. belastning på taket 50 –
Maximal last på dragkulan (bromsat släp) – –
(**) Version med robotiserad sekventiell växellåda
(***) Version med robotiserad sekventiell växellåda
(****) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtnalasterna.
(*) Version med manuell växellåda
140
TEKNISKA DATA

TANKNING
Version 1.4 TB BENSIN ABARTH
Föreskrivna bränslen och
originalsmörjmedel
Bränsletank (liter) 35
Blyfri bensin med lägst oktan 95 R.O.N.
(Standard EN 228)
Bränslereservtank (liter) 5
Motorns kylsystem (liter) 5,15Blandning av destillerat vatten och vätska
PARAFLU
UP50 %(*)
Motorns oljesump (liter) 2,75
SELENIA ABARTH 10W50
Motorns oljesump och filter (liter) 2,90
Växellåda/differential (liter) 1,55TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets (kg) 0,55TUTELA TOP 4
Vätskebehållare till vindrutespolare och
bakrutespolare (liter)2,5Blandning av vatten och vätskaTUTELA
PROFESSIONAL SC35
(*) Vid särskilt stränga klimatförhållanden rekommenderas att använda en blandning på 60 % PARAFLUUPoch 40 % destillerat vatten.
141

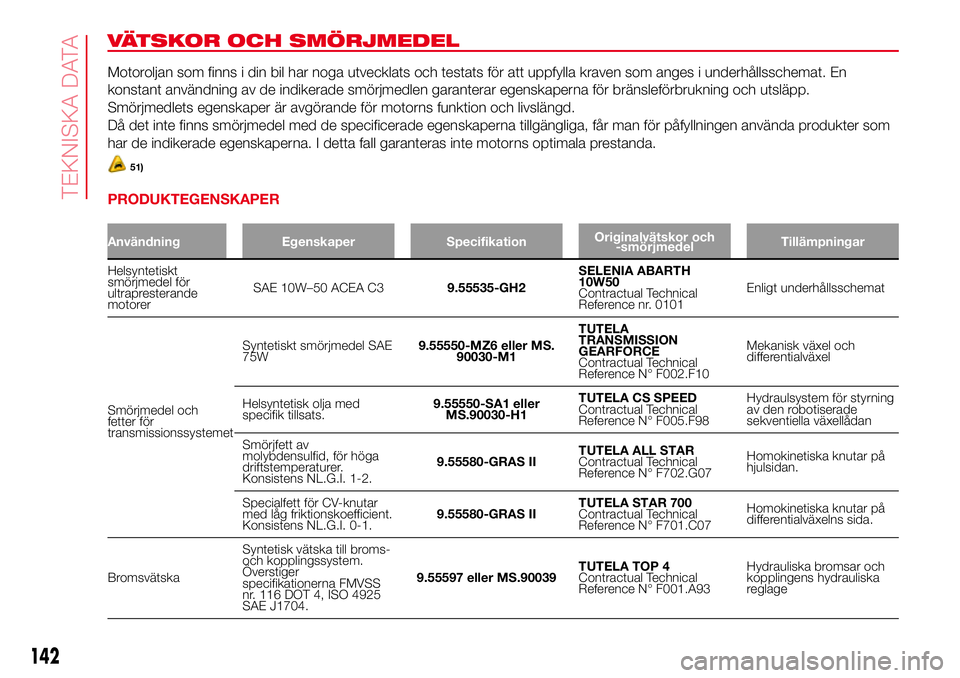

VÄTSKOR OCH SMÖRJMEDEL
Motoroljan som finns i din bil har noga utvecklats och testats för att uppfylla kraven som anges i underhållsschemat. En
konstant användning av de indikerade smörjmedlen garanterar egenskaperna för bränsleförbrukning och utsläpp.
Smörjmedlets egenskaper är avgörande för motorns funktion och livslängd.
Då det inte finns smörjmedel med de specificerade egenskaperna tillgängliga, får man för påfyllningen använda produkter som
har de indikerade egenskaperna. I detta fall garanteras inte motorns optimala prestanda.
51)
PRODUKTEGENSKAPER
Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelTillämpningar
Helsyntetiskt
smörjmedel för
ultrapresterande
motorerSAE 10W–50 ACEA C39.55535-GH2SELENIA ABARTH
10W50
Contractual Technical
Reference nr. 0101Enligt underhållsschemat
Smörjmedel och
fetter för
transmissionssystemetSyntetiskt smörjmedel SAE
75W9.55550-MZ6 eller MS.
90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mekanisk växel och
differentialväxel
Helsyntetisk olja med
specifik tillsats.9.55550-SA1 eller
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Hydraulsystem för styrning
av den robotiserade
sekventiella växellådan
Smörjfett av
molybdensulfid, för höga
driftstemperaturer.
Konsistens NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetiska knutar på
hjulsidan.
Specialfett för CV-knutar
med låg friktionskoefficient.
Konsistens NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetiska knutar på
differentialväxelns sida.
BromsvätskaSyntetisk vätska till broms-
och kopplingssystem.
Överstiger
specifikationerna FMVSS
nr. 116 DOT 4, ISO 4925
SAE J1704.9.55597 eller MS.90039TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hydrauliska bromsar och
kopplingens hydrauliska
reglage
142
TEKNISKA DATA

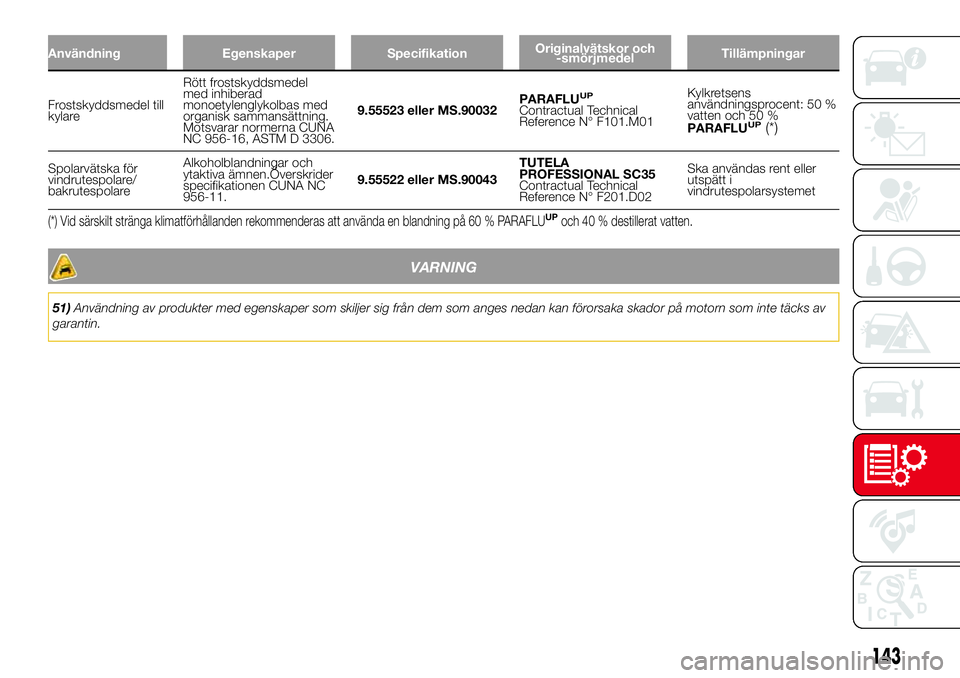

Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelTillämpningar
Frostskyddsmedel till
kylareRött frostskyddsmedel
med inhiberad
monoetylenglykolbas med
organisk sammansättning.
Motsvarar normerna CUNA
NC 956-16, ASTM D 3306.9.55523 eller MS.90032PARAFLUUP
Contractual Technical
Reference N° F101.M01Kylkretsens
användningsprocent: 50 %
vatten och 50 %
PARAFLUUP(*)
Spolarvätska för
vindrutespolare/
bakrutespolareAlkoholblandningar och
ytaktiva ämnen.Överskrider
specifikationen CUNA NC
956-11.9.55522 eller MS.90043TUTELA
PROFESSIONAL SC35
Contractual Technical
Reference N° F201.D02Ska användas rent eller
utspätt i
vindrutespolarsystemet
(*) Vid särskilt stränga klimatförhållanden rekommenderas att använda en blandning på 60 % PARAFLUUPoch 40 % destillerat vatten.
VARNING
51)Användning av produkter med egenskaper som skiljer sig från dem som anges nedan kan förorsaka skador på motorn som inte täcks av
garantin.
143

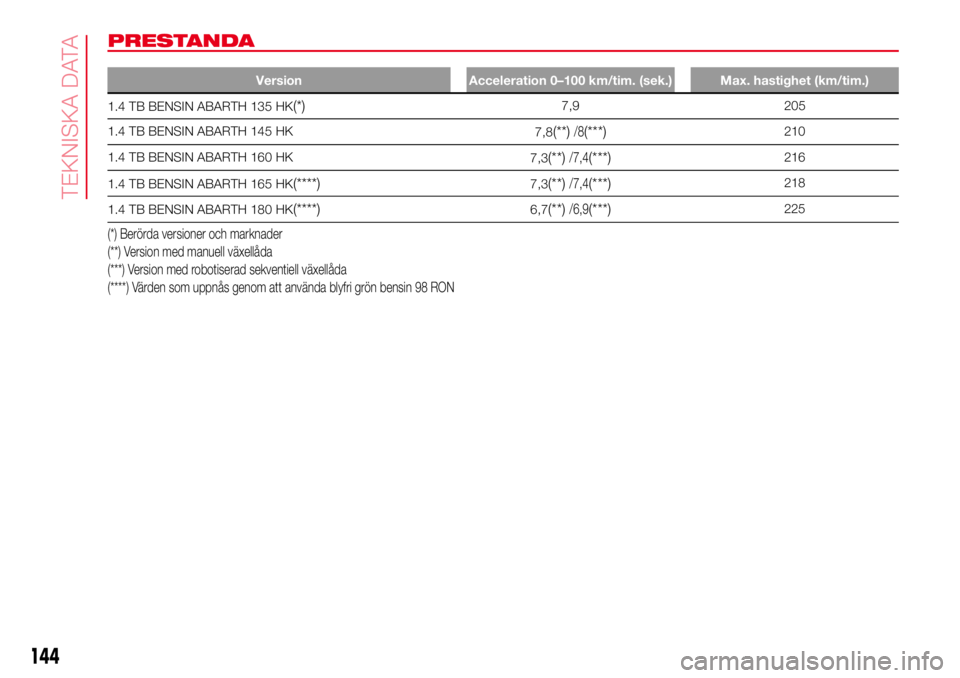

PRESTANDA
Version Acceleration 0–100 km/tim. (sek.) Max. hastighet (km/tim.)
1.4 TB BENSIN ABARTH 135 HK(*)7,9 205
1.4 TB BENSIN ABARTH 145 HK
7,8
(**)/8(***)210
1.4 TB BENSIN ABARTH 160 HK
7,3
(**)/7,4(***)216
1.4 TB BENSIN ABARTH 165 HK
(****)7,3(**)/7,4(***)218
1.4 TB BENSIN ABARTH 180 HK
(****)6,7(**)/6,9(***)225
(*) Berörda versioner och marknader
(**) Version med manuell växellåda
(***) Version med robotiserad sekventiell växellåda
(****) Värden som uppnås genom att använda blyfri grön bensin 98 RON
144
TEKNISKA DATA

BRÄNSLEFÖRBRUKNING
Värdena för bränsleförbrukningen som anges i tabellerna nedan, fastställs enligt typgodkännandetester enligt standarderna i
EU-direktiven.
Uppskattad förbrukning är baserad på följande procedurer:
stadskörning: Inleds av en kallstart och därefter utförs en körning som simulerar en stadskörning med bilen.
landsvägskörning: här utförs en körning som simulerar landsvägskörning med ofta förekommande accelerationer på
samtliga växlar. Körhastigheten varierar mellan 0 och 120 km/tim.
blandad körning: fastställs med en kombination av 37 % stadskörning och cirka 63 % landsvägskörning.
OBSERVERA! Typ av körsträcka, trafiksituationer, väderförhållanden, körstil, bilens allmänna skick, utrustningsnivå/tillval/
tillbehör, användning av klimatanläggning, belastning av bilen, eventuell lasthållare på taket samt andra situationer som
försämrar aerodynamiken eller körmotståndet, leder till andra bränsleförbrukningsvärden än vad som har uppmätts.
FÖRBRUKNING ENLIGT GÄLLANDE EU-DIREKTIV (liter x 100 km)
Versioner Stadskörning Landsvägskörning Kombinerad körning
1.4 TB BENSIN ABARTH
7,9(*)/ 7,6(**)4,9(*)/ 4,7(**)6,0(*)/ 5,8(**)
(*) Versioner med manuell växellåda
(**) Versioner med robotiserad sekventiell växellåda
145

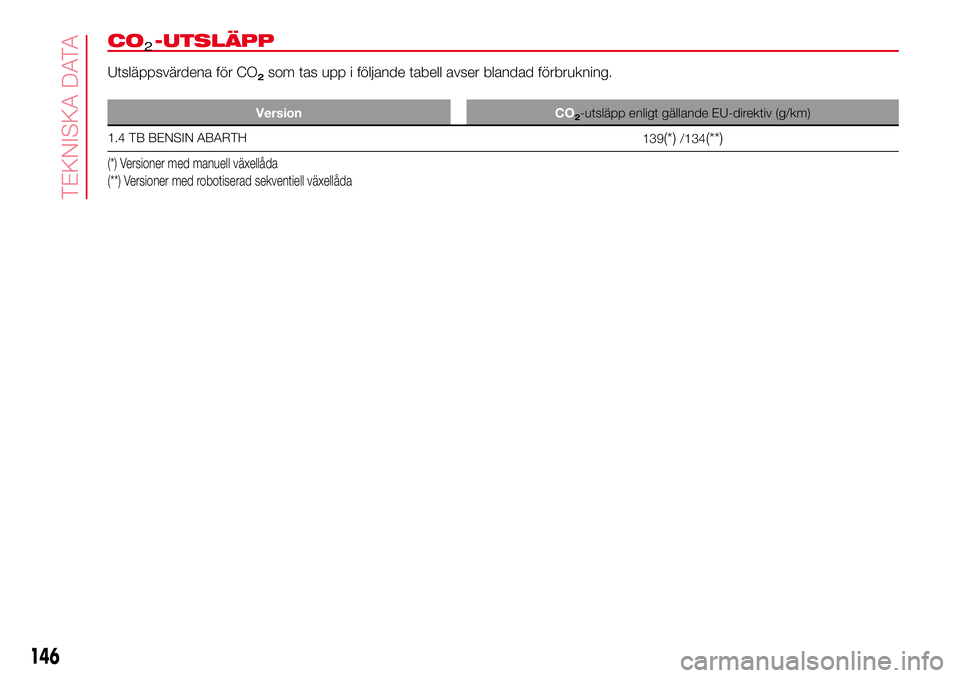

CO -UTSLÄPP
Utsläppsvärdena för CO2som tas upp i följande tabell avser blandad förbrukning.
Version CO2-utsläpp enligt gällande EU-direktiv (g/km)
1.4 TB BENSIN ABARTH
139
(*)/134(**)
(*) Versioner med manuell växellåda
(**) Versioner med robotiserad sekventiell växellåda
146
TEKNISKA DATA
2

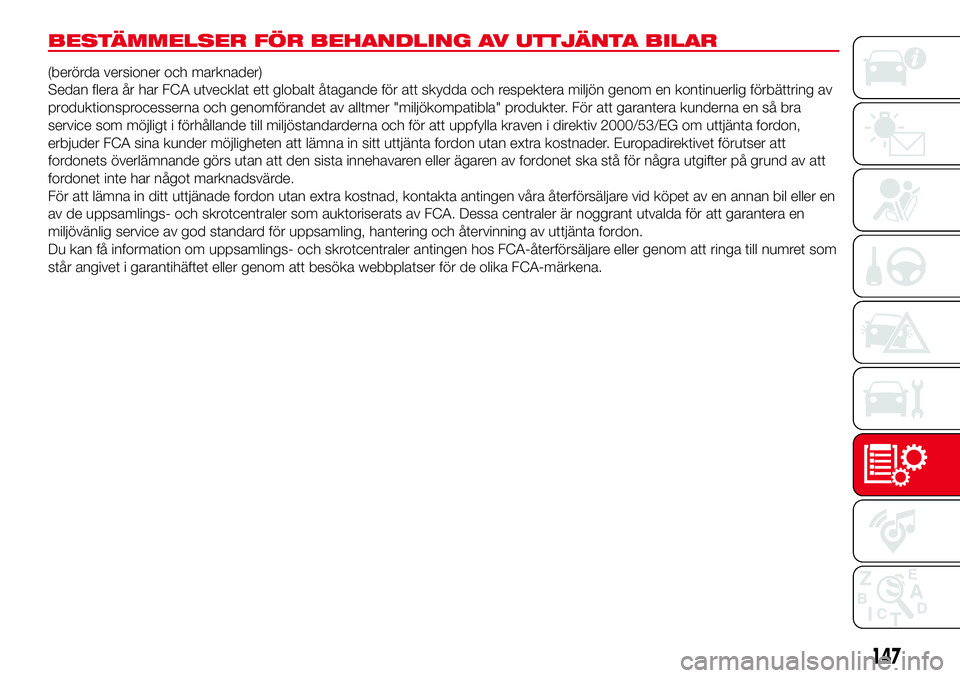

BESTÄMMELSER FÖR BEHANDLING AV UTTJÄNTA BILAR
(berörda versioner och marknader)
Sedan flera år har FCA utvecklat ett globalt åtagande för att skydda och respektera miljön genom en kontinuerlig förbättring av
produktionsprocesserna och genomförandet av alltmer "miljökompatibla" produkter. För att garantera kunderna en så bra
service som möjligt i förhållande till miljöstandarderna och för att uppfylla kraven i direktiv 2000/53/EG om uttjänta fordon,
erbjuder FCA sina kunder möjligheten att lämna in sitt uttjänta fordon utan extra kostnader. Europadirektivet förutser att
fordonets överlämnande görs utan att den sista innehavaren eller ägaren av fordonet ska stå för några utgifter på grund av att
fordonet inte har något marknadsvärde.
För att lämna in ditt uttjänade fordon utan extra kostnad, kontakta antingen våra återförsäljare vid köpet av en annan bil eller en
av de uppsamlings- och skrotcentraler som auktoriserats av FCA. Dessa centraler är noggrant utvalda för att garantera en
miljövänlig service av god standard för uppsamling, hantering och återvinning av uttjänta fordon.
Du kan få information om uppsamlings- och skrotcentraler antingen hos FCA-återförsäljare eller genom att ringa till numret som
står angivet i garantihäftet eller genom att besöka webbplatser för de olika FCA-märkena.
147

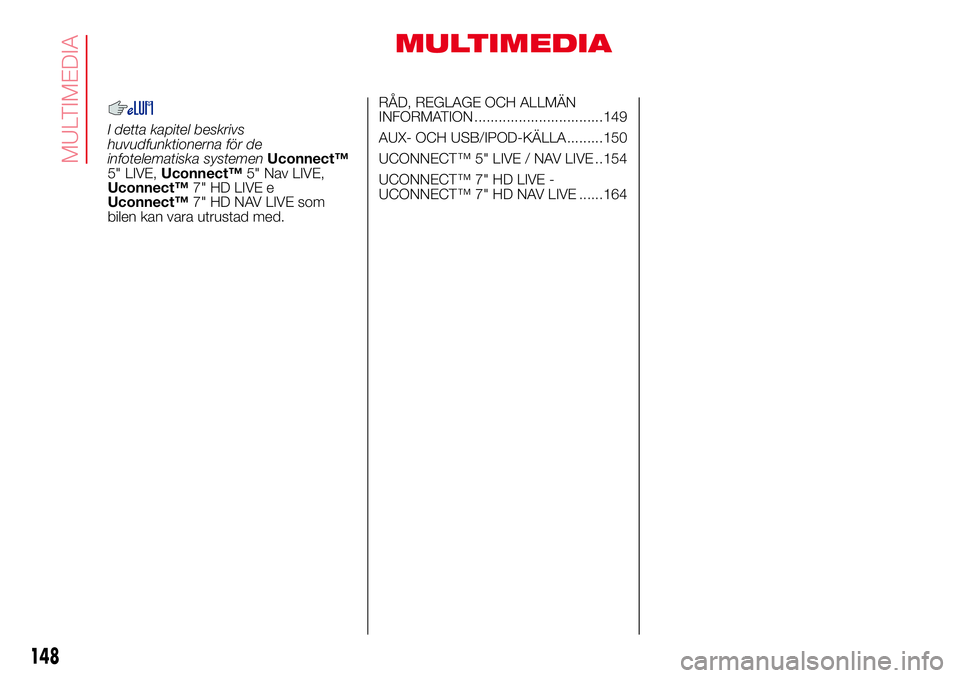

MULTIMEDIA
I detta kapitel beskrivs
huvudfunktionerna för de
infotelematiska systemenUconnect™
5" LIVE,Uconnect™5" Nav LIVE,
Uconnect™7" HD LIVE e
Uconnect™7" HD NAV LIVE som
bilen kan vara utrustad med.RÅD, REGLAGE OCH ALLMÄN
INFORMATION ................................149
AUX- OCH USB/IPOD-KÄLLA .........150
UCONNECT™ 5" LIVE / NAV LIVE ..154
UCONNECT™ 7" HD LIVE -
UCONNECT™ 7" HD NAV LIVE ......164
148
