De gegevens in deze publicatie dienen alleen ter informatie.
FCA Italy S.p.A. behoudt zich het recht voor om op elk moment de in deze publicatie beschreven modellen om technische
of commerciële redenen te wijzigen. Wendt u voor meer informatie tot het Abarth Servicenetwerk.
Gedrukt op ecologisch chloorvrij papier.
NEDERLANDS
GEBRUIK EN ONDERHOUD
ABARTH595
Cop ABARTH 595 NL.qxp 21/04/16 14:24 Pagina 1
Page 2 of 200
Wij, die uw auto hebben bedacht, ontworpen en gebouwd, kennen daarvan werkelijk elk detail en onderdeel.
In de erkende Abarth Service garagesvindt u technici die rechtstreeks door ons zijn opgeleid die kwaliteit
en professionaliteit bieden voor alle onderhoudswerkzaamheden.
De Abarth garages staan altijd tot uw beschikking voor het periodieke onderhoud, de seizoenscontroles
en voor praktische adviezen van onze deskundigen.
Met de Originele Vervangingsonderdelen gedistribueerd door MOPAR®, worden de kenmerken
van betrouwbaarheid, comfort en prestaties, waarvoor u uw nieuwe voertuig gekozen heeft,
in de loop van de tijd in stand gehouden.
Vraag altijd om Originele Onderdelen van de componenten die wij gebruiken om onze auto’s te bouwen en
die wij u aanbevelen omdat die het resultaat zijn van ons engagement bij de research en de ontwikkeling
van steeds innovatievere technologieën.
Vertrouw om al deze redenen op Origenele Onderdelen:
de enige die speciaal door Abarth voor uw auto ontworpen zijn.
VEILIGHEID: REMSYSTEEMECOLOGIE: ROETFILTERS, ONDERHOUD AIRCONDITIONINGCOMFORT: WIELOPHANGING EN RUITENWISSERS PERFORMANCE: BOUGIES,INSPUITVENTIELEN EN ACCU'SLINEACCESSORI: STANGEN IMPERIAAL, VELGEN
WAAROM KIEZEN VOOR
ORIGINELE ONDERDELEN
Dit Instructieboek is bedoeld om de bedrijfsomstandigheden van het voertuig te verduidelijken.
Voor de enthousiaste gebruiker die de inzichten, curiositeiten en gedetailleerde informatie over de eigenschappen en functies v an het voertuig wil weten, biedt Abarth de gelegenheid om een speciaal gedeelte te raadplegen dat beschikbaar is in elektronisch forma at.
ONLINE INSTRUCTIEBOEK
Het volgende symbool is weergegeven in de tekst van het Instructieboek, naast de onderwerpen waarvoor updates worden verschaft.
Ga naar de website www.mopar.eu/owneren open uw persoonlijke zone.
Op de pagina “Onderhoud en zorg” vindt u alle informatie over uw voertuig en de link om toegang te krijgen tot eLUM, waar u alle details van het Instructieboek zult kunnen vinden.
Of ga voor toegang tot deze informatie naar de website http://aftersales.fiat.com/elum/.
De eLUMwebsite is gratis en zal u in de gelegenheid stellen, naast heel veel andere dingen, gemakkelijk de boorddocumenten te raadplegen van alle andere voertuigen van de Group.
Veel leesplezier en goede reis!
Cop ABARTH 595 NL.qxp 21/04/16 14:24 Pagina 2
Page 3 of 200
Beste klant,
Wij feliciteren u en bedanken u dat u voor een Abarth 595 hebt gekozen. Wij hebben dit boekje samengesteld om u te helpen alle
kenmerken van de auto te leren kennen en hem op de beste manier te gebruiken. Wij raden aan het aandachtig door te lezen voordat
u voor de eerste keer gaat rijden.
Dit boekje bevat informatie, adviezen en belangrijke waarschuwingen voor een juist gebruik van de auto, zodat u het maximum uit de
technologische eigenschappen van uw Abarth 595 kunt halen. Dit boekje geeft tevens een beschrijving van de speciale kenmerken,
essentiële informatie over het correcte onderhoud van uw auto, alsmede tips voor veilig rijden.
In het bijgevoegde Garantieboekje vindt u ook een beschrijving van de Diensten die Abarth haar klanten biedt, het Garantiecertificaat
en de details van de voorwaarden om de geldigheid ervan te behouden.
Wij zijn ervan overtuigd dat u met behulp van deze middelen spoedig vertrouwd zult raken met uw nieuwe auto en de service van de
mensen bij Abarth zult waarderen.
Veel leesplezier gewenst .. en goede reis!
In dit instructieboek zijn alle versies van de Abarth 595 beschreven; neem alstublieft uitsluitend de informatie in
beschouwing die betrekking heeft op het uitrustingsniveau, de motor en de versie van uw auto. De gegevens in deze
publicatie zijn slechts indicatief. FCA Italy S.p.A. kan op elk moment de in deze publicatie beschreven specificaties van
het automodel om technische of commerciële redenen wijzigen. Neem voor meer informatie contact op met het Abarth
Servicenetwerk.
Page 4 of 200
BELANGRIJKE INFORMATIE!
TANKEN
Tank uitsluitend loodvrije benzine met een minimum octaangetal van 95 RON die aan de Europese specificatie EN 228 voldoet. Het gebruik
van andere producten of mengsels kan de motor onherstelbaar beschadigen en derhalve de garantie, door de veroorzaakte schade,
ongeldig maken.
DE MOTOR STARTEN
Versie met handgeschakelde versnellingsbak:controleer of de handrem is aangetrokken, zet de versnellingspook in de vrijstand, trap
het koppelingspedaal volledig in zonder het gaspedaal in te trappen, draai de contactsleutel naar de stand AVV en laat hem los zodra de
motor start.
Versies met automatische sequentiële versnellingsbak: controleer of de handrem is aangetrokken en of de versnellingspook op P
(Parkeren) of N (Vrijstand) staat, trap het koppelingspedaal volledig in, draai vervolgens de contactsleutel naar AVV en laat deze los zodra de
motor gestart is.
PARKEREN BOVEN BRANDBAAR MATERIAAL
De katalysator ontwikkelt tijdens zijn werking zeer hoge temperaturen. Parkeer de auto dus niet boven gras, dennennaalden of ander
ontvlambaar materiaal: brandgevaar.
MILIEUBESCHERMING
Het voertuig is uitgerust met een diagnosesysteem dat continu controles uitvoert op de componenten die verband houden met de
uitlaatgasemissie, om het milieu beter te beschermen.
ELEKTRISCHE ACCESSOIRES
Als na aanschaf van de auto besloten mocht worden om elektrische accessoires te installeren (met het risico dat de accu langzaam ontlaadt),
neem dan contact op met het Abarth Servicenetwerk. Zij kunnen het totale stroomverbruik berekenen en controleren of de elektrische
installatie van de auto geschikt is voor het extra stroomverbruik.
CODE-card
(waar aanwezig)
Bewaar deze op een veilige plaats, maar niet in de auto. Het wordt geadviseerd de elektronische code van de CODE-card altijd bij u te
hebben; deze code is nodig bij een noodstart.
GEPROGRAMMEERD ONDERHOUD
Een correct onderhoud van de auto is van essentieel belang om de prestaties en de veiligheid van de auto, zijn milieuvriendelijkheid en lage
bedrijfskosten gedurende langere tijd te garanderen.
HET INSTRUCTIEBOEK BEVAT
... belangrijke informatie, tips en waarschuwingen voor het juiste gebruik, veilig rijden en onderhoud van uw auto. Besteed speciale aandacht
aan de symbolen
(veiligheid van de inzittenden)(milieubescherming)(toestand van de auto).
Page 6 of 200
VERANDERINGEN/WIJZIGINGEN AAN
HET VOERTUIG
WAARSCHUWINGEN
Elke verandering of wijziging aan het voertuig kan ernstige negatieve invloed hebben op de veiligheid en de wegligging ervan,
hetgeen kan leiden tot ongevallen waarbij de inzittenden zelfs dodelijk gewond kunnen raken.
OPTIONELE ACCESSOIRES
Als na aanschaf van het voertuig besloten wordt elektrische accessoires te monteren die constante elektrische voeding nodig
hebben (radio, satellietbewaking diefstalalarm enz.) of accessoires die veel stroom verbruiken, neem dan contact op met het
Abarth Servicenetwerk. Het gespecialiseerde personeel kan het totale stroomverbruik beoordelen en controleren of de
elektrische installatie van het voertuig hierop berekend is en of het noodzakelijk is een accu met een grotere capaciteit te
monteren.
BELANGRIJK Let op bij het monteren van aanvullende spoilers, lichtmetalen velgen of niet-originele wieldeksels: deze
accessoires kunnen namelijk de ventilatie van de remmen beperken en de remwerking beïnvloeden bij herhaaldelijk hard
remmen of op lange afdalingen. Let erop dat de slag van de pedalen nergens door wordt belemmerd (matten, enz.).
INSTALLATIE VAN ELEKTRISCHE/ELEKTRONISCHE SYSTEMEN
Elektrische/elektronische apparaten die na aanschaf van de auto door de aftersales-service worden gemonteerd, moeten van
het volgende merkteken zijn voorzien:
.
FCA Italy S.p.A. autoriseert de montage van zend-/ontvangstapparatuur op voorwaarde dat deze door een gespecialiseerd
bedrijf op vakkundige wijze en overeenkomstig de aanwijzingen van de fabrikant wordt uitgevoerd.
BELANGRIJK In geval van montage van systemen waarbij de kenmerken van het voertuig worden gewijzigd, kan het
kentekenbewijs door de bevoegde instanties ingenomen worden. Dit kan ook de ongeldigheid van de garantie met zich
meebrengen voor defecten veroorzaakt door voornoemde wijziging of die direct of indirect hierop terug te voeren zijn.
FCA Italy S.p.A. wijst elke aansprakelijkheid af voor schade die het gevolg is van montage van accessoires die niet door FCA
Italy S.p.A. zijn geleverd of aanbevolen en die niet conform de verschafte aanwijzingen zijn gemonteerd.
RADIOZENDAPPARATUUR EN MOBIELE TELEFOONS
Radiozendapparatuur (autotelefoons, CB-zenders, radioamateurs e.d.) mag alleen in het voertuig worden gebruikt met een
aparte antenne die aan de buitenkant is gemonteerd.

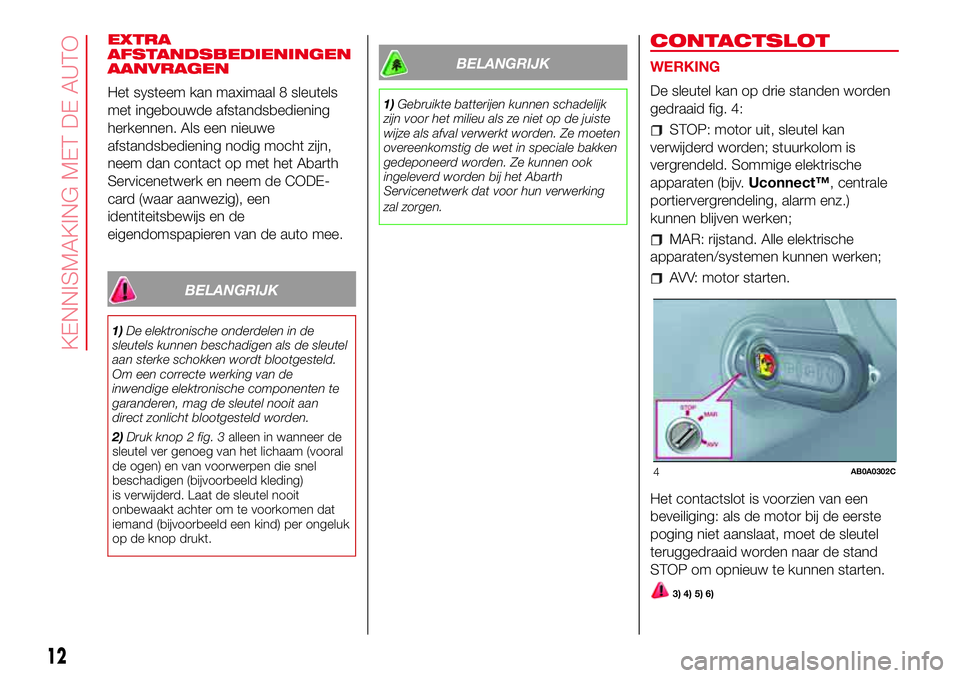

Page 14 of 200
EXTRA
AFSTANDSBEDIENINGEN
AANVRAGEN
Het systeem kan maximaal 8 sleutels
met ingebouwde afstandsbediening
herkennen. Als een nieuwe
afstandsbediening nodig mocht zijn,
neem dan contact op met het Abarth
Servicenetwerk en neem de CODE-
card (waar aanwezig), een
identiteitsbewijs en de
eigendomspapieren van de auto mee.
BELANGRIJK
1)De elektronische onderdelen in de
sleutels kunnen beschadigen als de sleutel
aan sterke schokken wordt blootgesteld.
Om een correcte werking van de
inwendige elektronische componenten te
garanderen, mag de sleutel nooit aan
direct zonlicht blootgesteld worden.
2)Druk knop 2 fig. 3alleen in wanneer de
sleutel ver genoeg van het lichaam (vooral
de ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kleding)
is verwijderd. Laat de sleutel nooit
onbewaakt achter om te voorkomen dat
iemand (bijvoorbeeld een kind) per ongeluk
op de knop drukt.
BELANGRIJK
1)Gebruikte batterijen kunnen schadelijk
zijn voor het milieu als ze niet op de juiste
wijze als afval verwerkt worden. Ze moeten
overeenkomstig de wet in speciale bakken
gedeponeerd worden. Ze kunnen ook
ingeleverd worden bij het Abarth
Servicenetwerk dat voor hun verwerking
zal zorgen.
CONTACTSLOT
WERKING
De sleutel kan op drie standen worden
gedraaid fig. 4:
STOP: motor uit, sleutel kan
verwijderd worden; stuurkolom is
vergrendeld. Sommige elektrische
apparaten (bijv.Uconnect™, centrale
portiervergrendeling, alarm enz.)
kunnen blijven werken;
MAR: rijstand. Alle elektrische
apparaten/systemen kunnen werken;
AVV: motor starten.
Het contactslot is voorzien van een
beveiliging: als de motor bij de eerste
poging niet aanslaat, moet de sleutel
teruggedraaid worden naar de stand
STOP om opnieuw te kunnen starten.
3) 4) 5) 6)
4AB0A0302C
12
KENNISMAKING MET DE AUTO

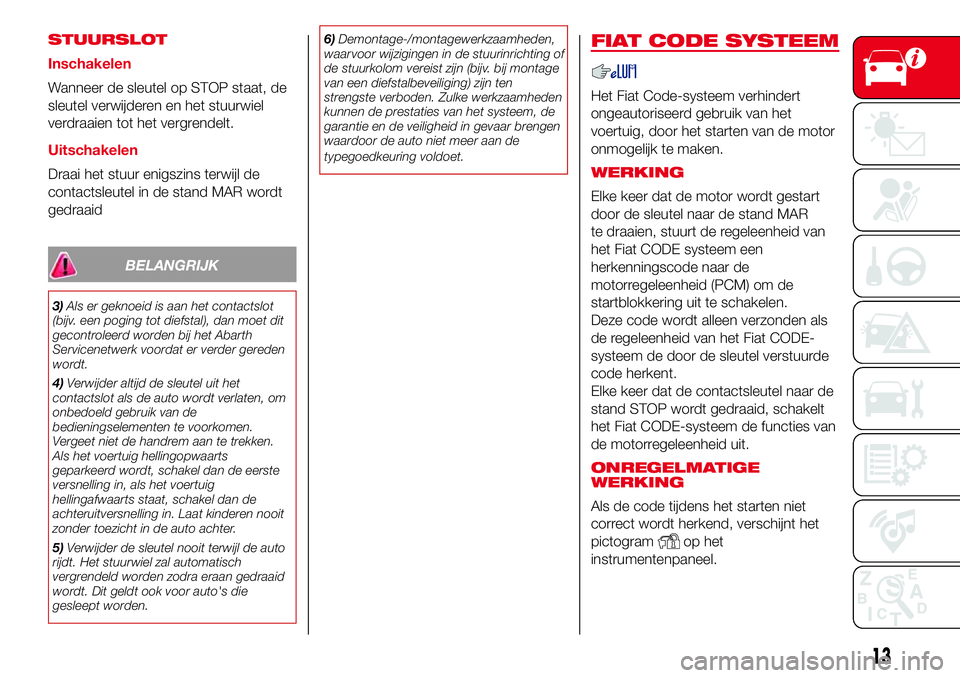

Page 15 of 200
STUURSLOT
Inschakelen
Wanneer de sleutel op STOP staat, de
sleutel verwijderen en het stuurwiel
verdraaien tot het vergrendelt.
Uitschakelen
Draai het stuur enigszins terwijl de
contactsleutel in de stand MAR wordt
gedraaid
BELANGRIJK
3)Als er geknoeid is aan het contactslot
(bijv. een poging tot diefstal), dan moet dit
gecontroleerd worden bij het Abarth
Servicenetwerk voordat er verder gereden
wordt.
4)Verwijder altijd de sleutel uit het
contactslot als de auto wordt verlaten, om
onbedoeld gebruik van de
bedieningselementen te voorkomen.
Vergeet niet de handrem aan te trekken.
Als het voertuig hellingopwaarts
geparkeerd wordt, schakel dan de eerste
versnelling in, als het voertuig
hellingafwaarts staat, schakel dan de
achteruitversnelling in. Laat kinderen nooit
zonder toezicht in de auto achter.
5)Verwijder de sleutel nooit terwijl de auto
rijdt. Het stuurwiel zal automatisch
vergrendeld worden zodra eraan gedraaid
wordt. Dit geldt ook voor auto's die
gesleept worden.6)Demontage-/montagewerkzaamheden,
waarvoor wijzigingen in de stuurinrichting of
de stuurkolom vereist zijn (bijv. bij montage
van een diefstalbeveiliging) zijn ten
strengste verboden. Zulke werkzaamheden
kunnen de prestaties van het systeem, de
garantie en de veiligheid in gevaar brengen
waardoor de auto niet meer aan de
typegoedkeuring voldoet.
FIAT CODE SYSTEEM
Het Fiat Code-systeem verhindert
ongeautoriseerd gebruik van het
voertuig, door het starten van de motor
onmogelijk te maken.
WERKING
Elke keer dat de motor wordt gestart
door de sleutel naar de stand MAR
te draaien, stuurt de regeleenheid van
het Fiat CODE systeem een
herkenningscode naar de
motorregeleenheid (PCM) om de
startblokkering uit te schakelen.
Deze code wordt alleen verzonden als
de regeleenheid van het Fiat CODE-
systeem de door de sleutel verstuurde
code herkent.
Elke keer dat de contactsleutel naar de
stand STOP wordt gedraaid, schakelt
het Fiat CODE-systeem de functies van
de motorregeleenheid uit.
ONREGELMATIGE
WERKING
Als de code tijdens het starten niet
correct wordt herkend, verschijnt het
pictogram
op het
instrumentenpaneel.
13

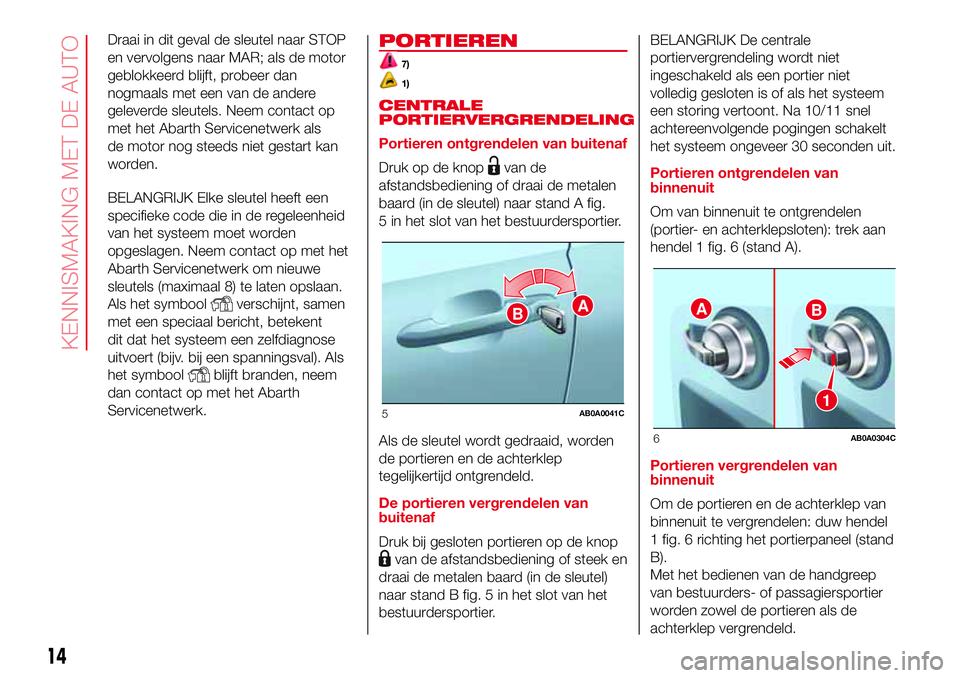

Page 16 of 200
Draai in dit geval de sleutel naar STOP
en vervolgens naar MAR; als de motor
geblokkeerd blijft, probeer dan
nogmaals met een van de andere
geleverde sleutels. Neem contact op
met het Abarth Servicenetwerk als
de motor nog steeds niet gestart kan
worden.
BELANGRIJK Elke sleutel heeft een
specifieke code die in de regeleenheid
van het systeem moet worden
opgeslagen. Neem contact op met het
Abarth Servicenetwerk om nieuwe
sleutels (maximaal 8) te laten opslaan.
Als het symbool
verschijnt, samen
met een speciaal bericht, betekent
dit dat het systeem een zelfdiagnose
uitvoert (bijv. bij een spanningsval). Als
het symbool
blijft branden, neem
dan contact op met het Abarth
Servicenetwerk.
PORTIEREN
7)
1)
CENTRALE
PORTIERVERGRENDELING
Portieren ontgrendelen van buitenaf
Druk op de knop
van de
afstandsbediening of draai de metalen
baard (in de sleutel) naar stand A fig.
5 in het slot van het bestuurdersportier.
Als de sleutel wordt gedraaid, worden
de portieren en de achterklep
tegelijkertijd ontgrendeld.
De portieren vergrendelen van
buitenaf
Druk bij gesloten portieren op de knop
van de afstandsbediening of steek en
draai de metalen baard (in de sleutel)
naar stand B fig. 5 in het slot van het
bestuurdersportier.BELANGRIJK De centrale
portiervergrendeling wordt niet
ingeschakeld als een portier niet
volledig gesloten is of als het systeem
een storing vertoont. Na 10/11 snel
achtereenvolgende pogingen schakelt
het systeem ongeveer 30 seconden uit.
Portieren ontgrendelen van
binnenuit
Om van binnenuit te ontgrendelen
(portier- en achterklepsloten): trek aan
hendel 1 fig. 6 (stand A).
Portieren vergrendelen van
binnenuit
Om de portieren en de achterklep van
binnenuit te vergrendelen: duw hendel
1 fig. 6 richting het portierpaneel (stand
B).
Met het bedienen van de handgreep
van bestuurders- of passagiersportier
worden zowel de portieren als de
achterklep vergrendeld.
BA
5AB0A0041C
AB
1
6AB0A0304C
14
KENNISMAKING MET DE AUTO
Page 27 of 200
BELANGRIJK
4)Gebruik de ruitenwissers nooit om
opgehoopte sneeuw of ijs van de voorruit
te verwijderen. Onder dergelijke
omstandigheden kan de ruitenwisser
overbelast raken en wordt de beveiliging
ingeschakeld, waardoor de ruitenwisser
enkele seconden wordt uitgeschakeld. Als
hierna de ruitenwissers niet meer werken,
contact opnemen met het Abarth
Servicenetwerk.
5)Schakel de ruitenwissers niet met van de
ruit opgeheven wisserbladen in.
6)Gebruik de achterruitwisser nooit om
opgehoopte sneeuw of ijs te verwijderen. In
dergelijke omstandigheden wordt bij
overbelasting van de ruitenwisser
de beveiliging van de motor ingeschakeld,
waardoor de ruitenwisser enkele seconden
wordt uitgeschakeld. Als hierna de
ruitenwissers niet meer werken, contact
opnemen met het Abarth Servicenetwerk.
BELANGRIJK
18)Als de ruit schoongemaakt moet
worden, controleren of het systeem
uitgeschakeld is en of de sleutel op STOP
staat.
25
Page 29 of 200
1. Draaiknop luchttemperatuur
Rode gebied: warme lucht;
Blauwe gebied: koude lucht.
2. Knop ventilatorsnelheid/
klimaatregeling aan/uit
Druk op de knop om de airconditioning
in te schakelen: de led op de knop
gaat branden. Dit zorgt voor een snelle
koeling van het interieur.
OpmerkingDraai de knop naar 0 om
de luchtstroom uit de roosters te
onderbreken.
2)
3. Knop luchtrecirculatie
– interne luchtrecirculatie
– luchttoevoer van buitenaf
BELANGRIJK Men adviseert de interne
luchtrecirculatie in te schakelen in de
file of in tunnels, om te voorkomen dat
vervuilde lucht in het interieur komt.
Gebruik de functie echter niet
langdurig, vooral als er meerdere
passagiers aan boord zijn, om beslagen
ruiten te voorkomen.
4. Draaiknop luchtverdeling
naar het lichaam en de zijruiten
naar het lichaam, de zijruiten en de
voeten
alleen naar de voeten
naar de voeten en de voorruit
alleen naar de voorruit
5. Knop voor in-/uitschakeling
achterruitverwarming
De led op de knop gaat branden om
aan te geven dat de functie is
ingeschakeld.
Snel ontwasemen/
ontdooien van de
voorruit en de voorste
zijruiten (MAX-DEF)
Ga als volgt te werk:
draai knop 1 naar het rode gebied;
draai knop 3 naar;
draai knop 4 naar;
draai knop 2 naar 4(maximale
ventilatorsnelheid).
BELANGRIJK
2)Het systeem gebruikt een koelmiddel
dat compatibel is met de wetten die van
kracht zijn in de landen waar het voertuig
wordt verkocht, R134a van R1234yf.
Gebruik tijdens het laden alleen het gas dat
is aangeduid op het plaatje in de
motorruimte. Het gebruik van andere
koelmiddelen heeft invloed op de efficiency
en de conditie van het systeem. Het
smeermiddel dat voor de compressor
wordt gebruikt, is ook strict gekoppeld aan
het type koelgas; raadpleeg het Abarth
Servicepunt.
27
